[小教室] MotoGP 防浮舉技術介紹

來源: MotoGP nzj323 2017-10-3 21:20 只看這個作者
39 28345
大家好我是小吳
在此祝福大家中秋佳節愉快[小教室] MotoGP 防浮舉技術介紹1992|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

今天我們要介紹的是MotoGP的防浮舉技術 [ Anti-Wheelie ]

[小教室] MotoGP 防浮舉技術介紹1165|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網



賽車防浮舉是由防浮舉電控系統 [Anti-Wheelie Electronics]所控制


今天我們來到美國站

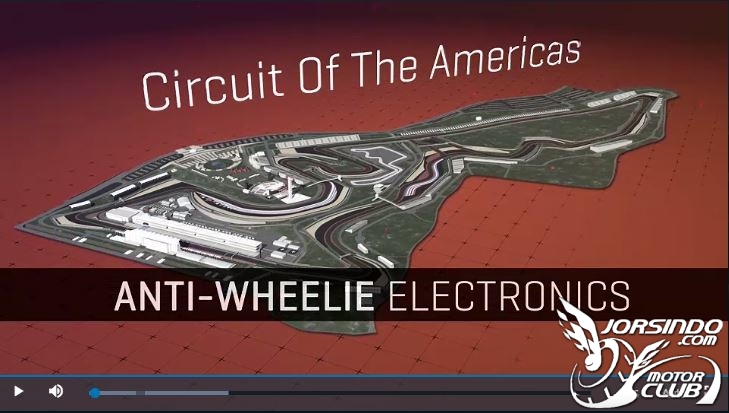

2位Rossi在經過Circuit Of The America 賽道的1號彎時
彎中速度將降到40 Km/h
[小教室] MotoGP 防浮舉技術介紹124|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網



接著出彎之後是一個帶下坡的路段

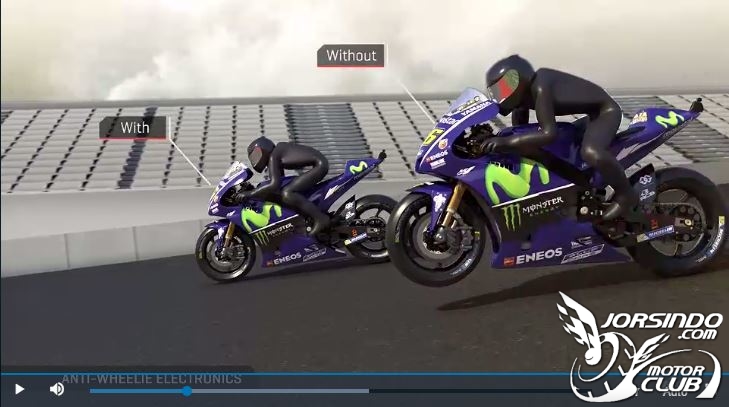

這時內線Rossi沒有防浮舉系統控制
因此賽車前輪會造成浮舉
形成浮舉後出彎續速度無法繼續提升
而有防浮舉控制系統的外線Rossi便可以輕易甩開他
[小教室] MotoGP 防浮舉技術介紹9899|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網


那麼這樣的系統是如何運作的呢?

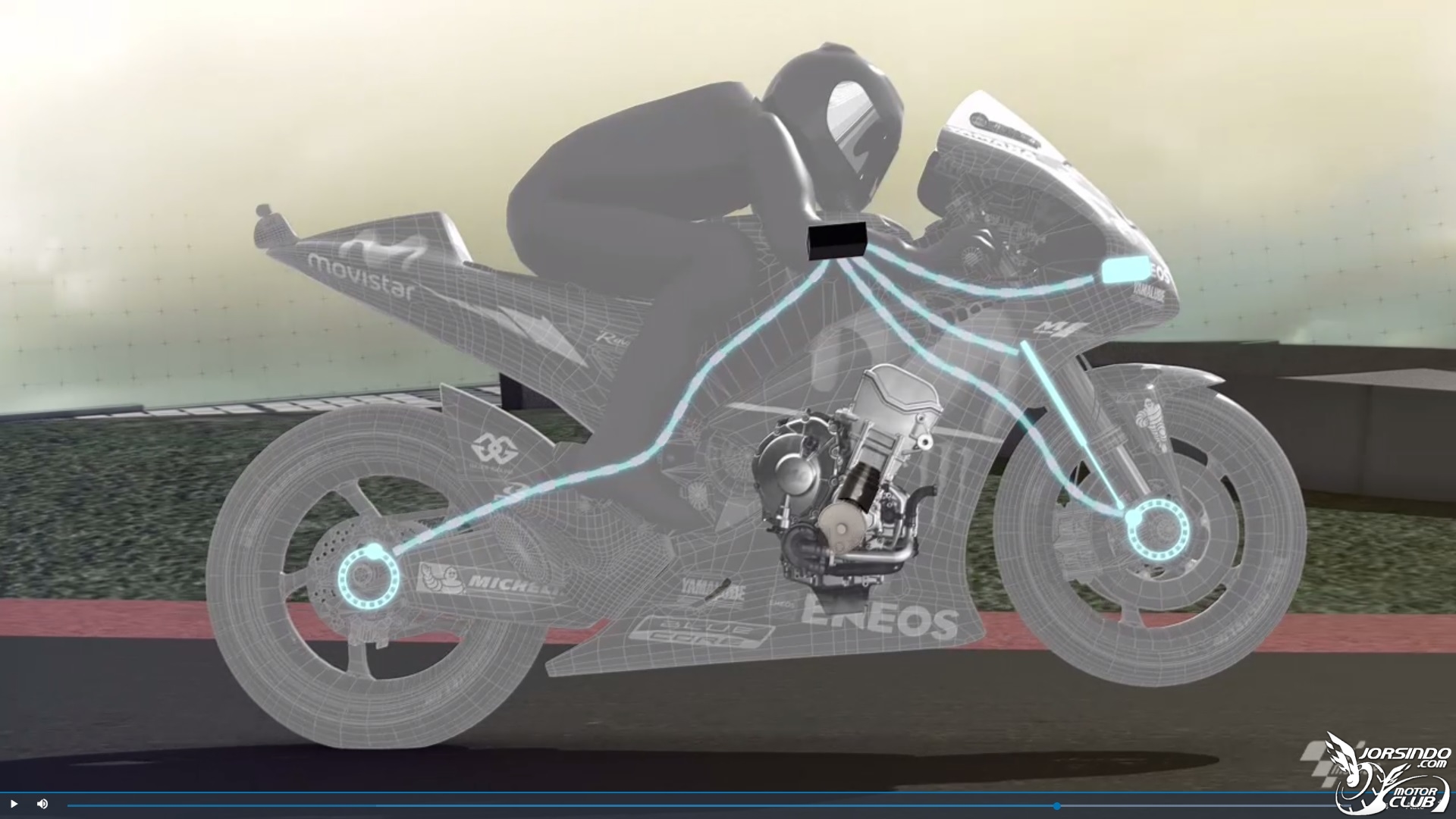

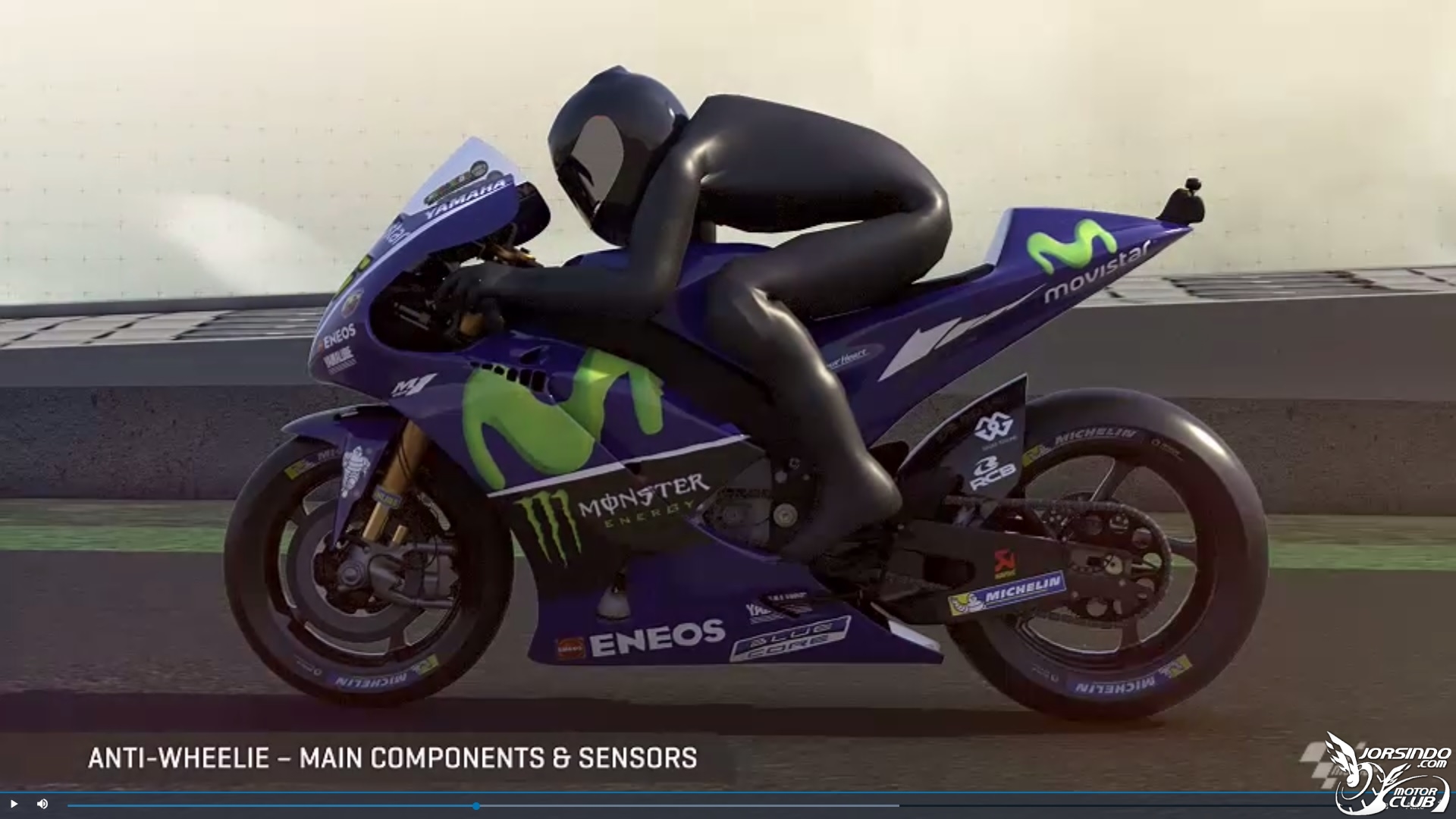

首先得說明整個系統是由防浮舉主要元件及感應器所構成
[小教室] MotoGP 防浮舉技術介紹3423|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

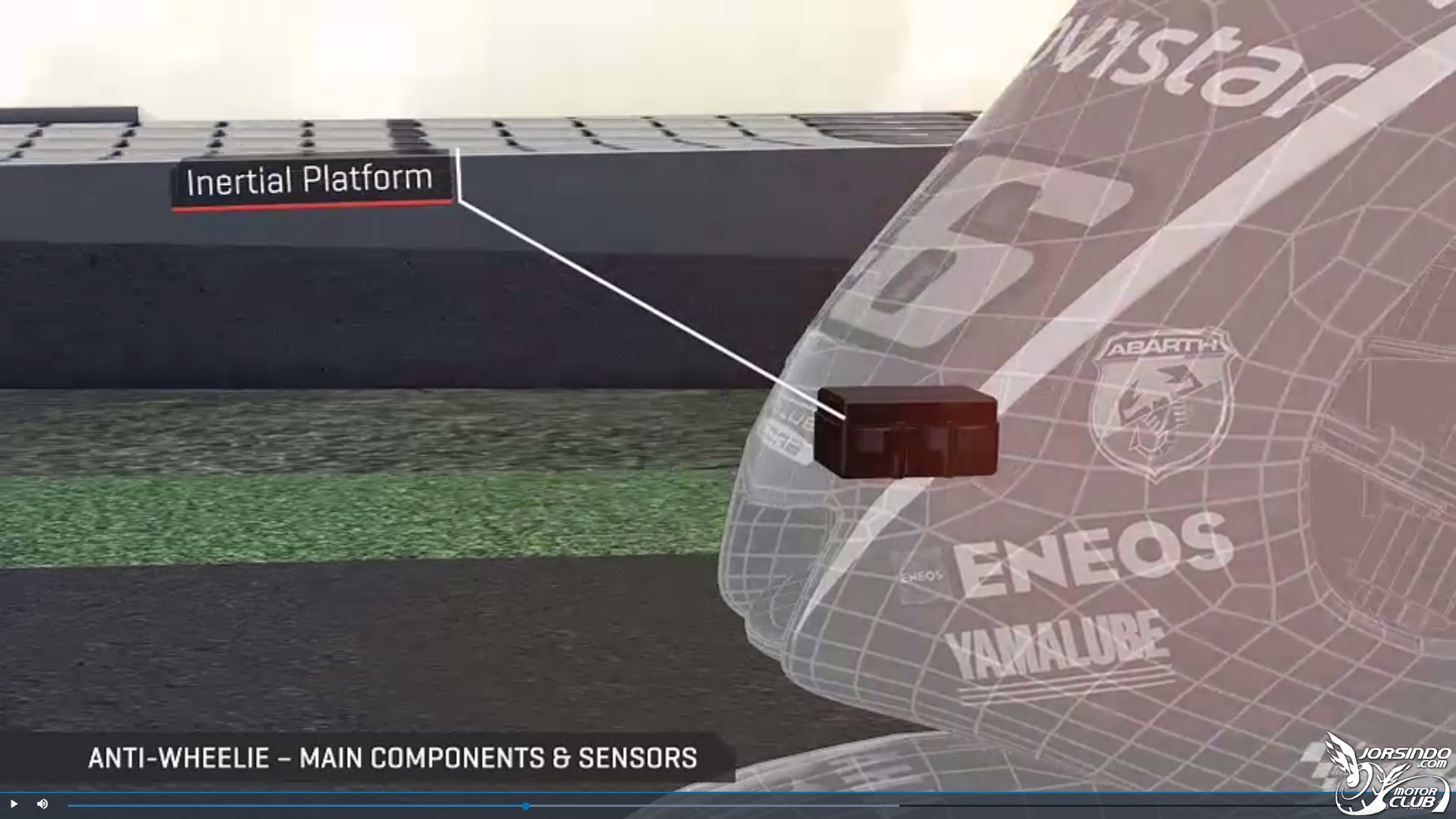

Inertial Platform 慣性平台
主要在偵測車輛慣性狀態
[小教室] MotoGP 防浮舉技術介紹1363|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

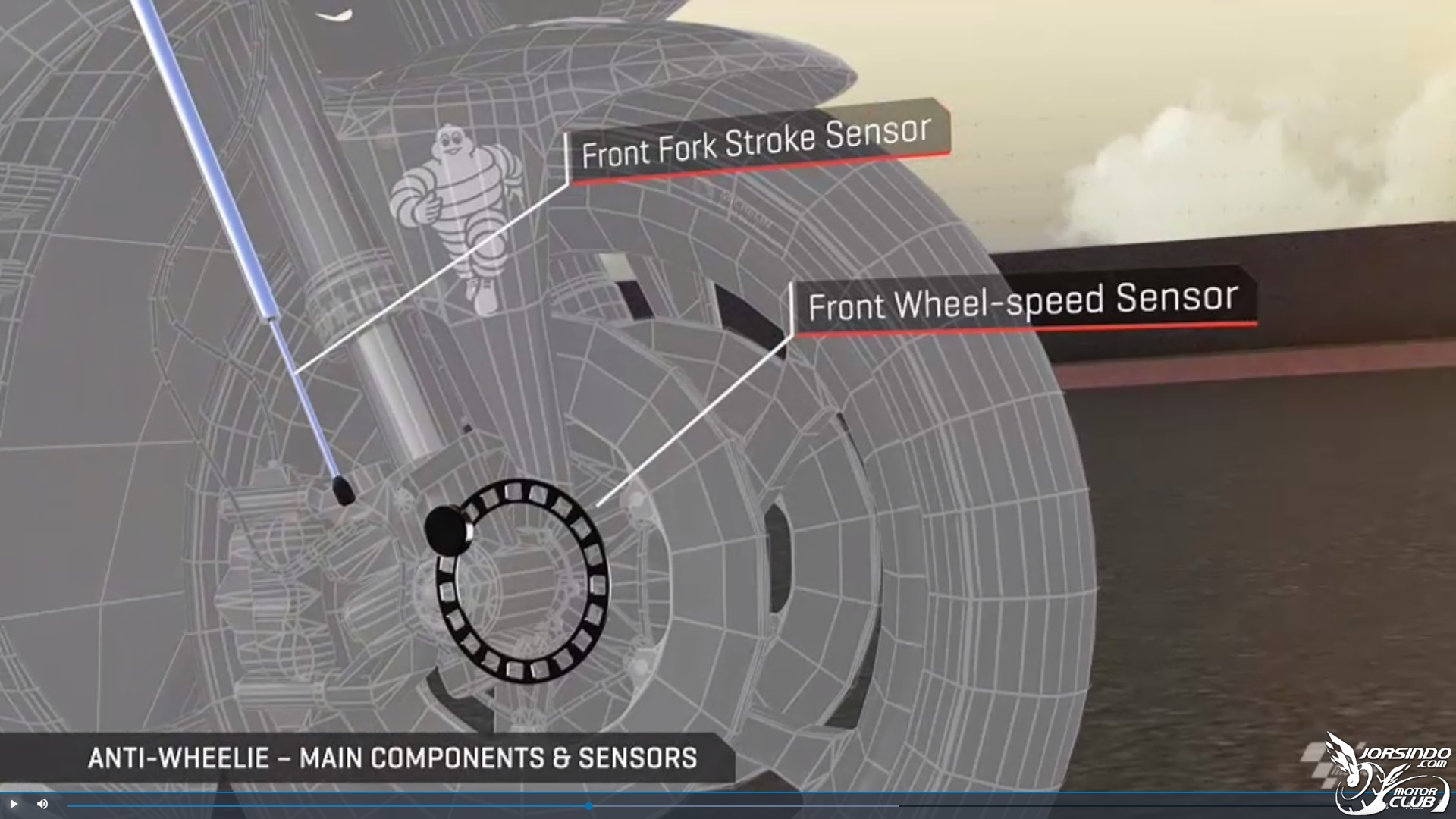

Front Wheel-Speed Srnsor前輪速度感應器、Front Fork Stroke Sensor前叉行程感應器
前輪速度感應器在偵測前輪轉速，前叉行程感應器用於偵測前叉做動(伸縮)狀態
[小教室] MotoGP 防浮舉技術介紹53|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

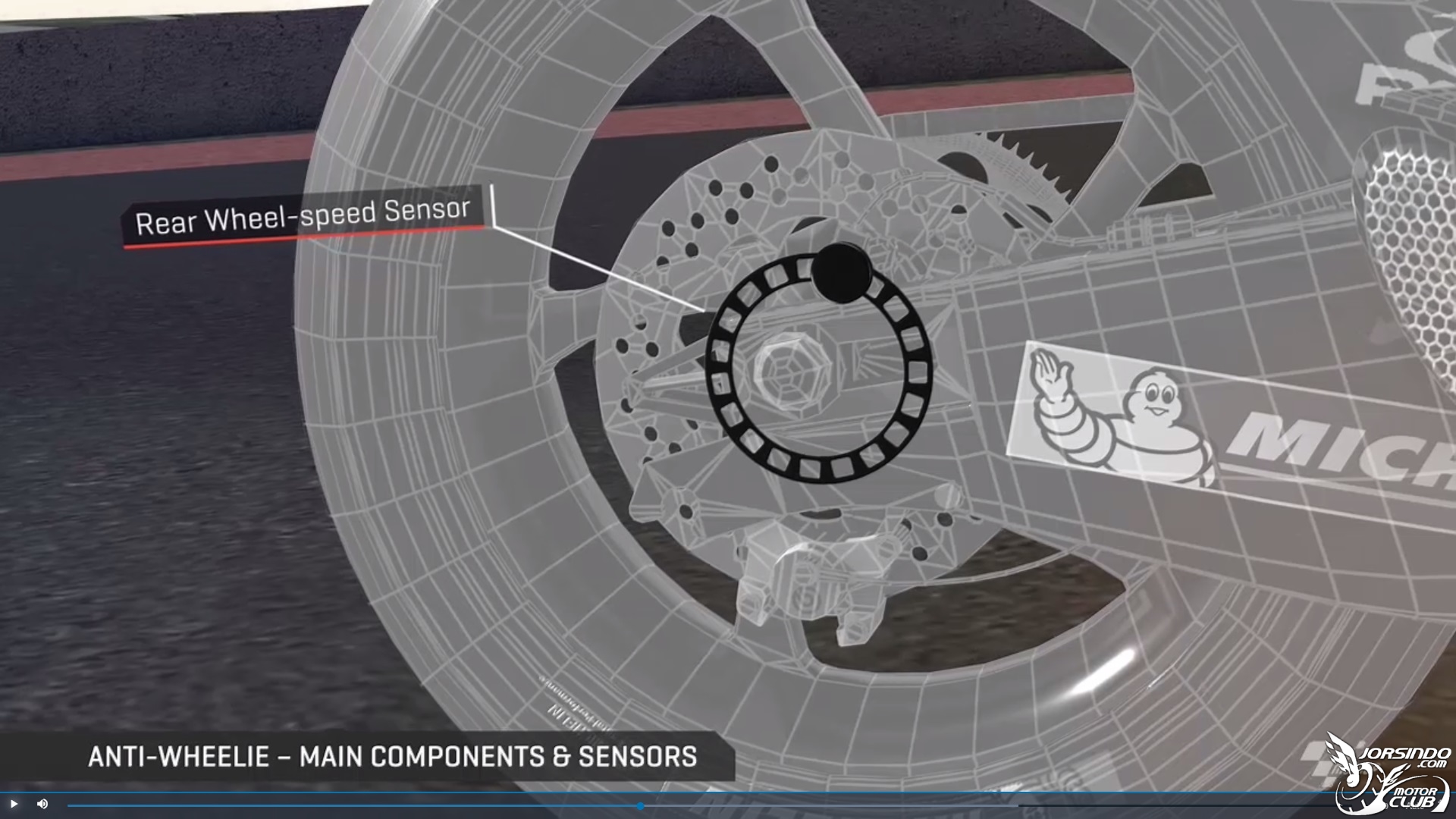

Rear Wheel-Speed Sensor 後輪速度感應器
用於偵測後輪轉速
[小教室] MotoGP 防浮舉技術介紹4058|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

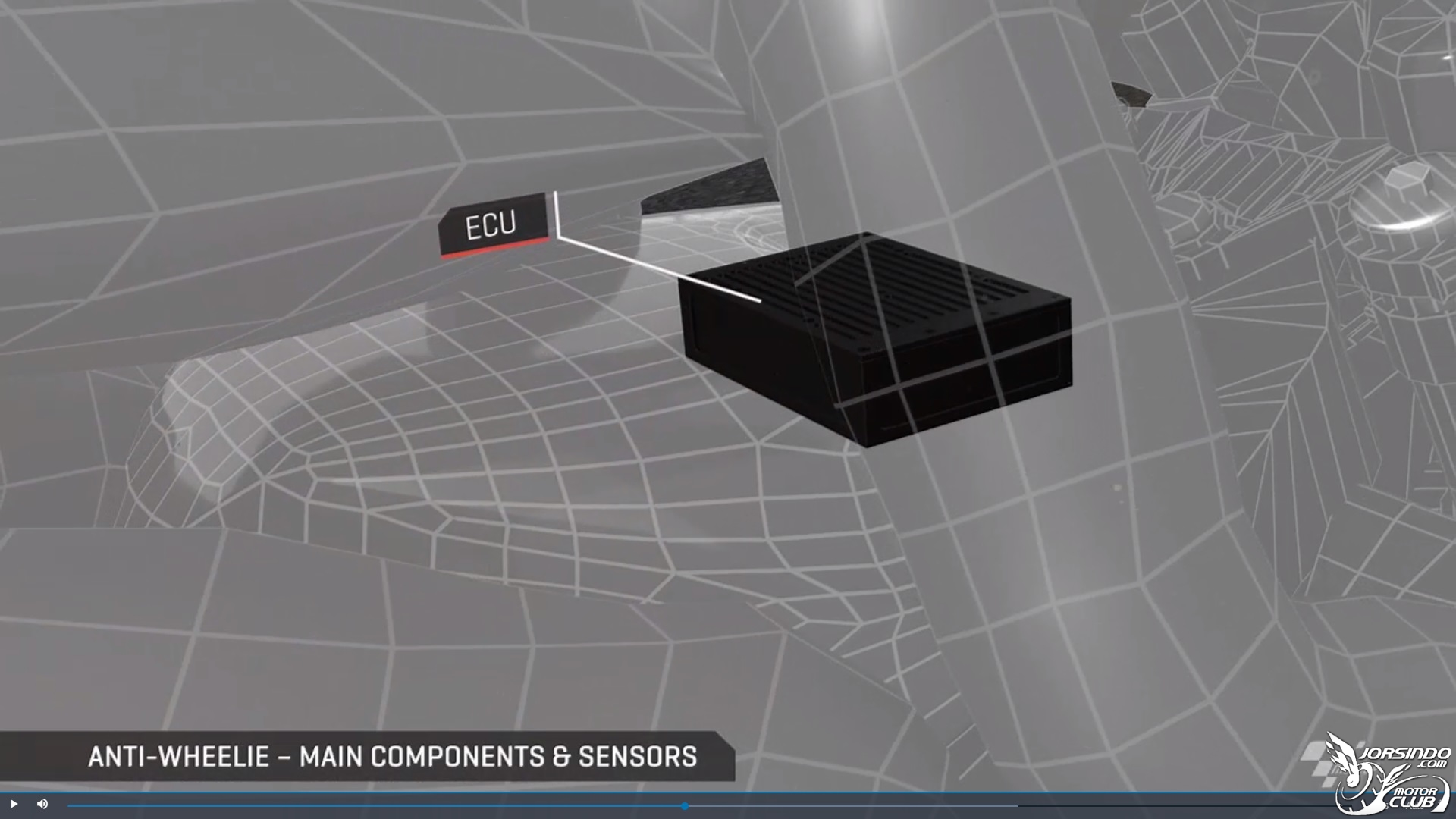

Electronic Control Unit 電子控制單元
也就是我們所熟悉的ECU
負責彙整及運算偵測器回傳的資料
[小教室] MotoGP 防浮舉技術介紹9095|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網



接下來來解說系統如何運作吧

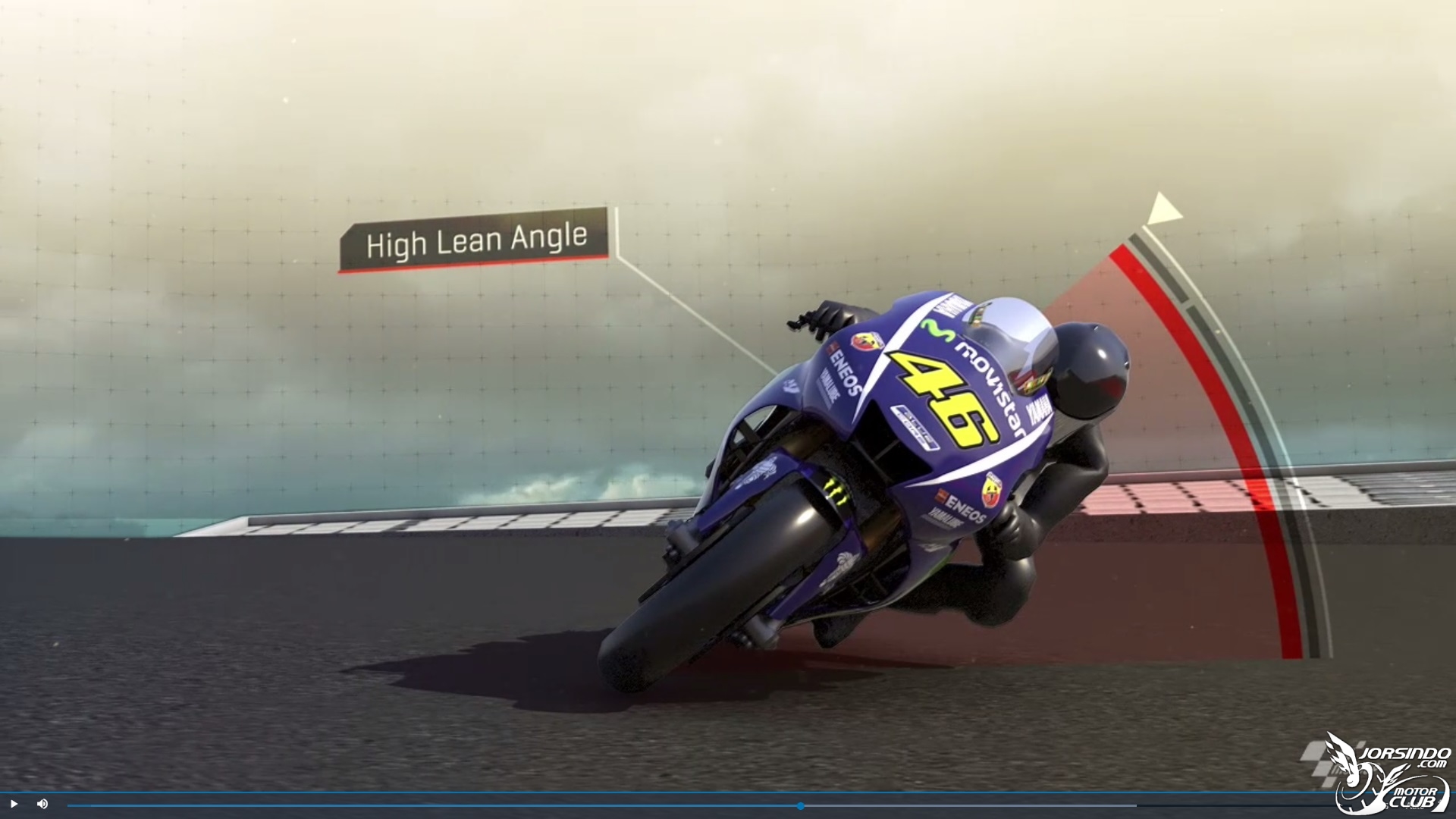

首先 Rossi以超高技術,使用精確的高傾角入彎
[小教室] MotoGP 防浮舉技術介紹3683|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

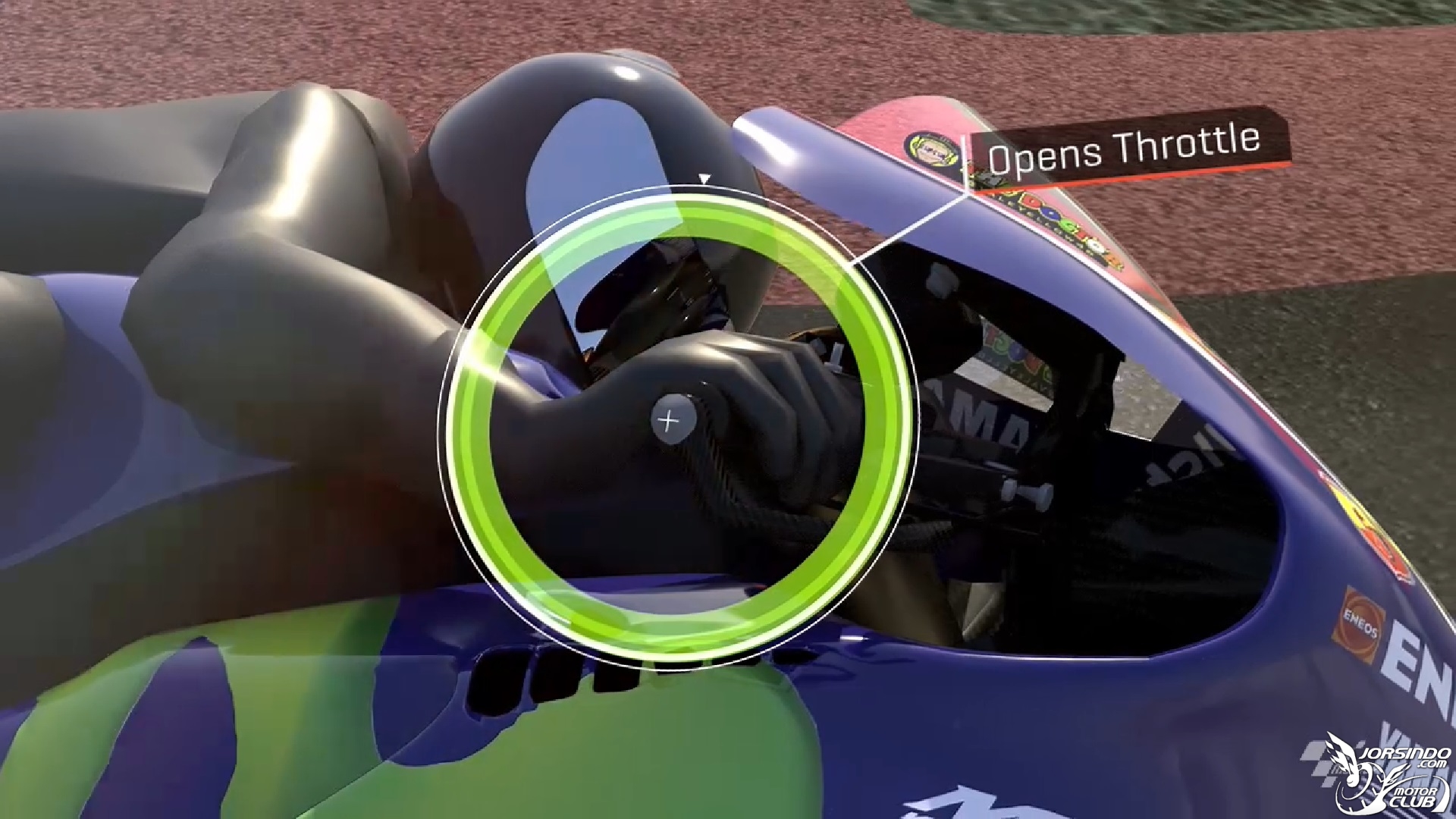

並且準備在出彎時大開油門
[小教室] MotoGP 防浮舉技術介紹518|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

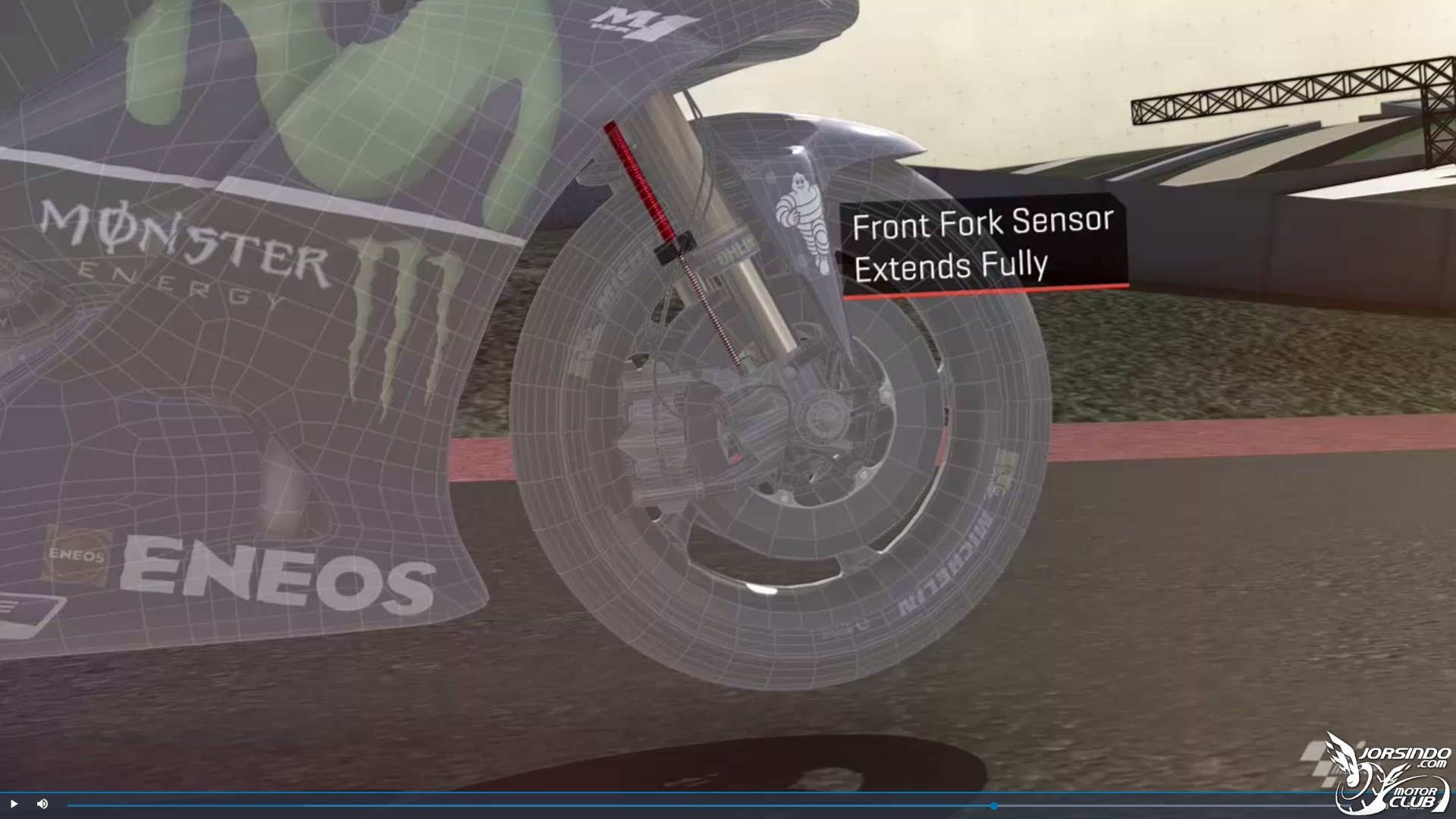

此時前輪開始浮舉,前叉開始伸長,當然了前叉的感應器也感應到了
[小教室] MotoGP 防浮舉技術介紹9715|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

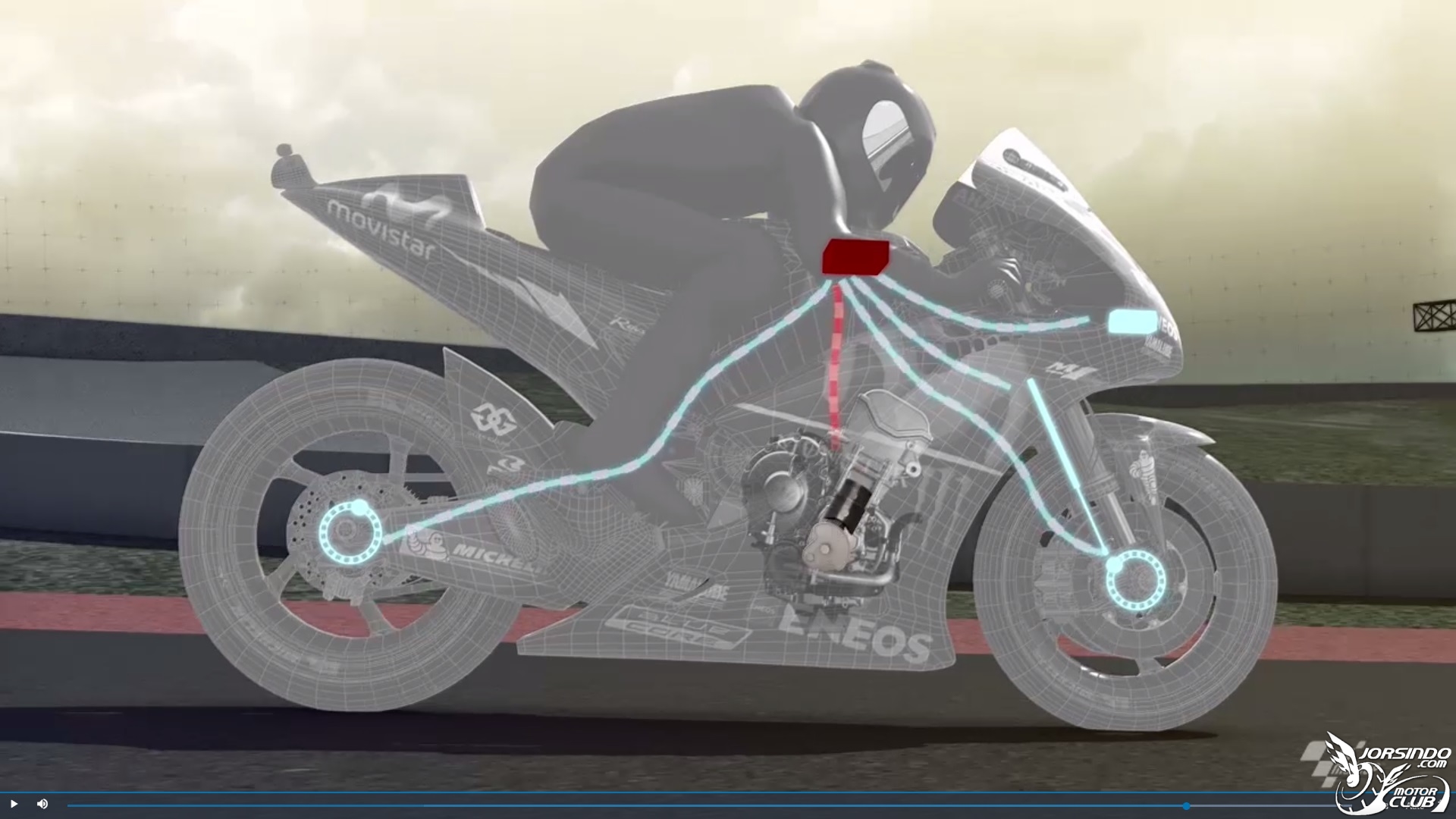

此時 ECU會匯集所有感應器的偵測數據進行計算
[小教室] MotoGP 防浮舉技術介紹9519|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

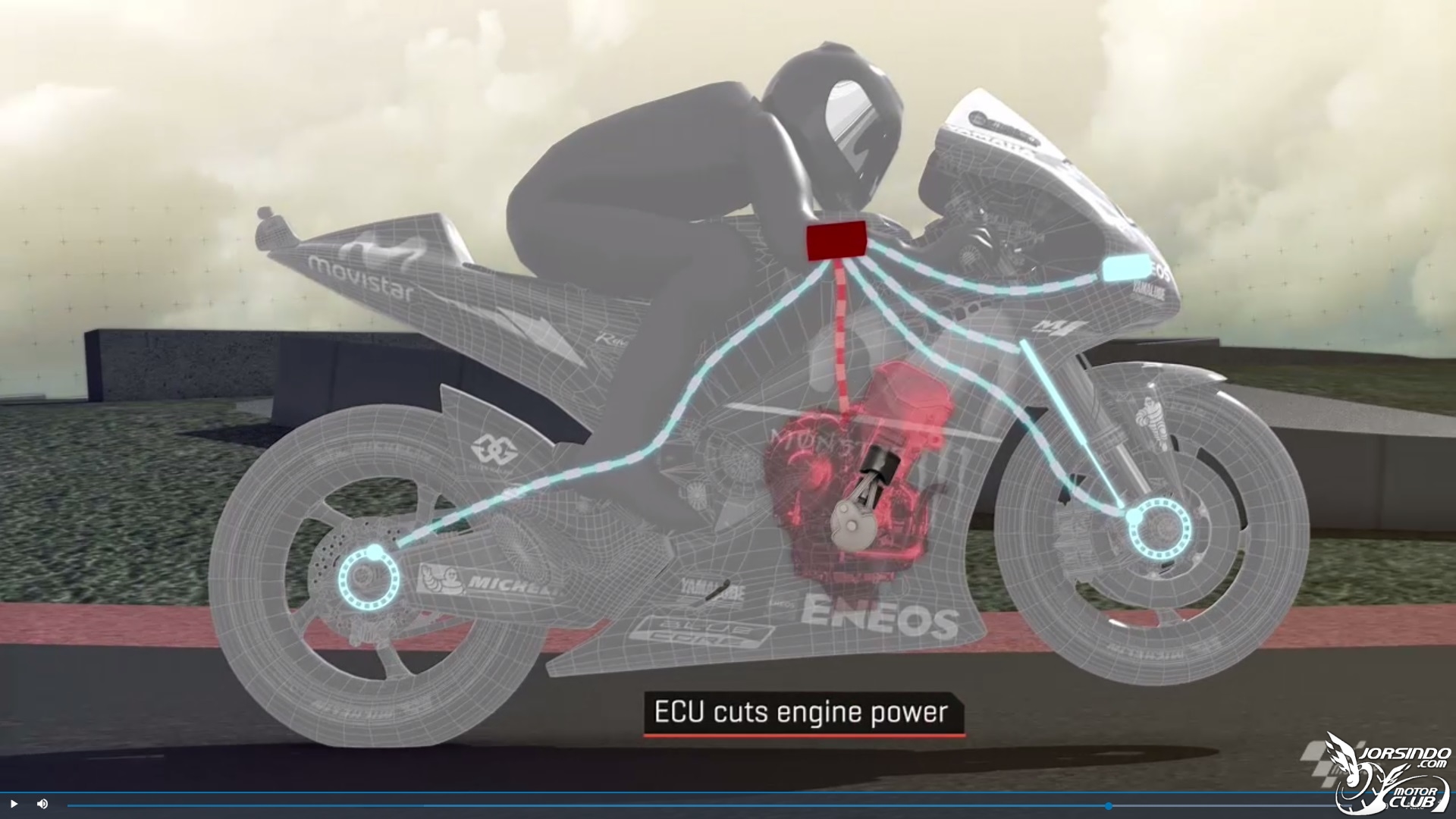

接著系統開始介入,切斷引擎動力輸出,以保持車輛平衡
[小教室] MotoGP 防浮舉技術介紹6683|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網



後輪失去動力後開始降低速度,賽車浮舉的狀況消失,整台車輛回到平衡狀態
[小教室] MotoGP 防浮舉技術介紹2382|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網



接著車手便可以繼續操駕賽車

當然了,這些分解動作都是由電腦(ECU)在幾百幾千分之一秒鐘偵測並且完成的
並不是人為放油門可以比擬的!!



那麼今天小教室到這邊~~感謝大家收看~我們下次再見~~![小教室] MotoGP 防浮舉技術介紹6017|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網

影片網址：
http://www.motogp.com/en/videos/ ... does-it-work/225606


本文最後由 nzj323 於 2018-1-5 17:35 編輯

相關標籤： MotoGP防浮舉技術小教室
參與人數 11紅利點數 +55 收起 理由
kyo2002tw + 5 好棒的技術介紹，不過採用這種類似技術的車.
arshing + 5 感謝分享
ben490062000 + 5 感謝分享
WayneChen + 5 感謝分享
fishingline + 5 感謝分享

瀏覽全部評分總評分 :  紅利點數 +55

收藏
收藏3
Scooter:G5
Front:S98 SPORT
Rear:CS-W1
Oil: Petronas Sprinta F500 10W-40
Gear Oil: Petronas 85W-140
Brake Fluid:Wurth DOT4 Brake Fluid
Front Brake Pad:Elig Ceramic Pads Sport
Interior Parts:SS-9 SS-9B
Wax:SS-WAX
Helmets:SOL SL-48S
Gloves:M2R G-06
回覆

舉報

“YAMAHA

網友回覆47

跳到指定樓層
正序瀏覽
2#
cloud. 2017-10-4 00:00 只看這個作者
很棒的教學,感謝分享.....
回覆

舉報

3#
wllw03 2017-10-4 00:25 只看這個作者
原來還有這種系統阿
我太孤陋寡聞了

給個讚

kimiyoko
Ducati的1299 Panigale Final Edition也有這個系統,叫做DWC EVO  詳情 回覆 發表於 2017-10-4 09:54
回覆

舉報

4#
w6523489 2017-10-4 01:02 只看這個作者
長知識了 , 原來還有這種系統
回覆

舉報

5#
alesiX 2017-10-4 01:09 只看這個作者
防浮舉、防翹後輪、彎道ABS、TCS......等等的
現在的車電控越來越多

但是不管電控在多，在上面的駕駛還是人
安全還是取決於人，這些系統只是輔助...
回覆

舉報

6#
hanji 2017-10-4 02:00 只看這個作者
感謝分享[小教室] MotoGP 防浮舉技術介紹2292|MotoGP,防浮舉技術,小教室小老婆汽機車資訊網
回覆

舉報

7#
aaron^^ 2017-10-4 07:56 只看這個作者
現在電控系統真的很厲害
回覆

舉報

8#
kimiyoko 2017-10-4 09:54 只看這個作者
wllw03 發表於 2017-10-4 00:25
原來還有這種系統阿
我太孤陋寡聞了

Ducati的1299 Panigale Final Edition也有這個系統,叫做DWC EVO
回覆

舉報

9#
richie 2017-10-4 11:45 發文來自手機 只看這個作者
長知識了~感謝分享
回覆

舉報

10#
heavyboysjou 2017-10-4 11:51 只看這個作者
kimiyoko 發表於 2017-10-4 09:54
Ducati的1299 Panigale Final Edition也有這個系統,叫做DWC EVO

RSV4 RF也有，叫AWC
回覆
