【DIY】油浸式冷卻電腦主機 MK II

h3218 · 2021-2-23 22:22

哈囉，又是我這次我不搞車子啦，今天來弄電腦！
這個是第二代的主機了，不過我沒有在小老婆發文，所以這邊不會有第一代的ˊ文章。
因為發文很累......有121張圖片要上傳整理，所以我直接複製我在mobile01的文章，所以會有浮水印。
請各位見諒......

回正題！由於某間自動化廠商(因避免業配爭議問題，故不在此描述)。
總之就是這間廠商是做自動化零件例如電磁閥、氣壓缸等等的東西，他們也有一款油是用作電腦油浸式設備專用的油品，所以想要打造一台可以隨時放在車上，外面跑業務時可以做為展示用的展示機。

同時偷偷的在影片內幫他們宣傳一下(?

那就老樣子，先直接上完成的影片跟照片！

硬體設備為對方公司提供，只是普通性能的工作站電腦，此機為DEMO油品示範用，所以硬體設備不是此次重點，我就不列出來了！

以下，如果你有耐心慢慢看長達121張的圖片，與製作過程描述的話，那就請繼續往下看~~
==========================================================================

首先！因為油品為對方提供，對方也有一些使用經驗了，所以就不做任何測試，先收到對方電腦後，開始做一些基本的量測繪圖作業！
首先把插好顯示卡的主機板畫出來↓

為求真實，我就順便拍個照做成貼圖，這樣放到3D內模擬比較真實↓

接著是電源供應器↓

然後是水泵及SSD↓ 這個水泵在後面造成一個悲劇，後面文章會再提

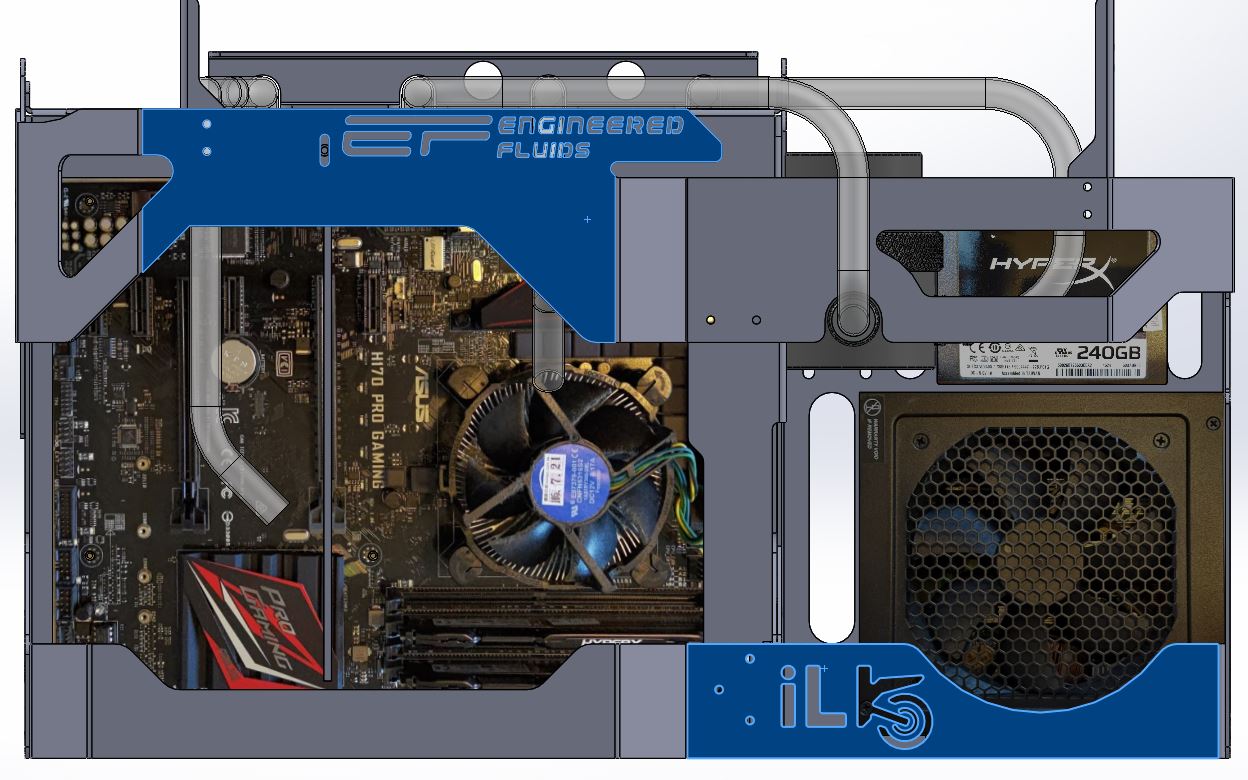

接著前前後後大概花了我一個禮拜的下班時間，把所有東西繪製完成啦！

主要設計概念為模組化，上方兩個把手可以把整組電腦從水缸中提起，然後放到外面更換硬體再放回去即可！
基本上要更換硬體都不困難。

過程太冗長我就直接上結果！

基本上由 2MM板金構成，原先不確定對方要希望用什麼材質，所以暫時做厚，不過後來確定用黑鐵板，所以保留這厚度，可以確保強度沒問題，因沒有開模沖壓，無法用凸肋增加強度，只能靠板厚來加強。

設計時加入LOGO 中間為對方廠商LOGO，右下方則為我的工作室的LOGO

加上水缸之後就完成了！
基本上也有提把的設計方便移動，因為對方的需求是要帶去外面的DEMO機

爆炸圖↓

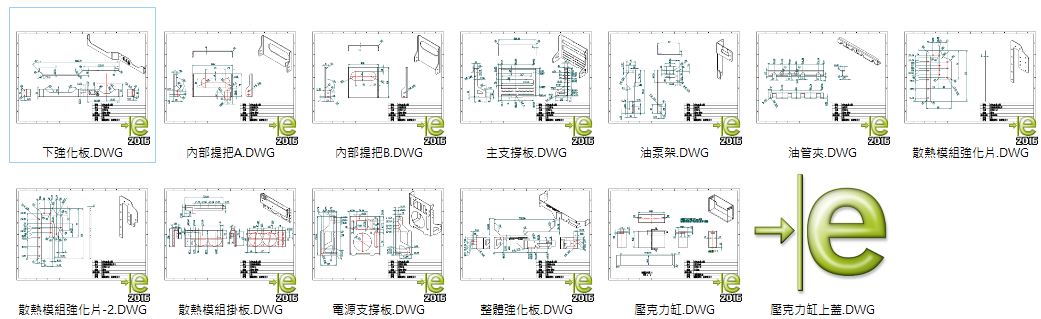

接下來就是出圖給廠商做雷射切割及彎折，把所有鐵件做出來，還有壓克力缸也是。
總共13個零件↓

=============================開始組裝==============================

經過漫長又煎熬，既期待又怕受傷害的等待之後，所有零件都到了，可以開始組裝！

首先把主結構板鎖上銅柱，用來抬高主機板↓

把主機板鎖上去↓

接著將電源供應器的支架也鎖上↓

接著鎖上水泵支架↓

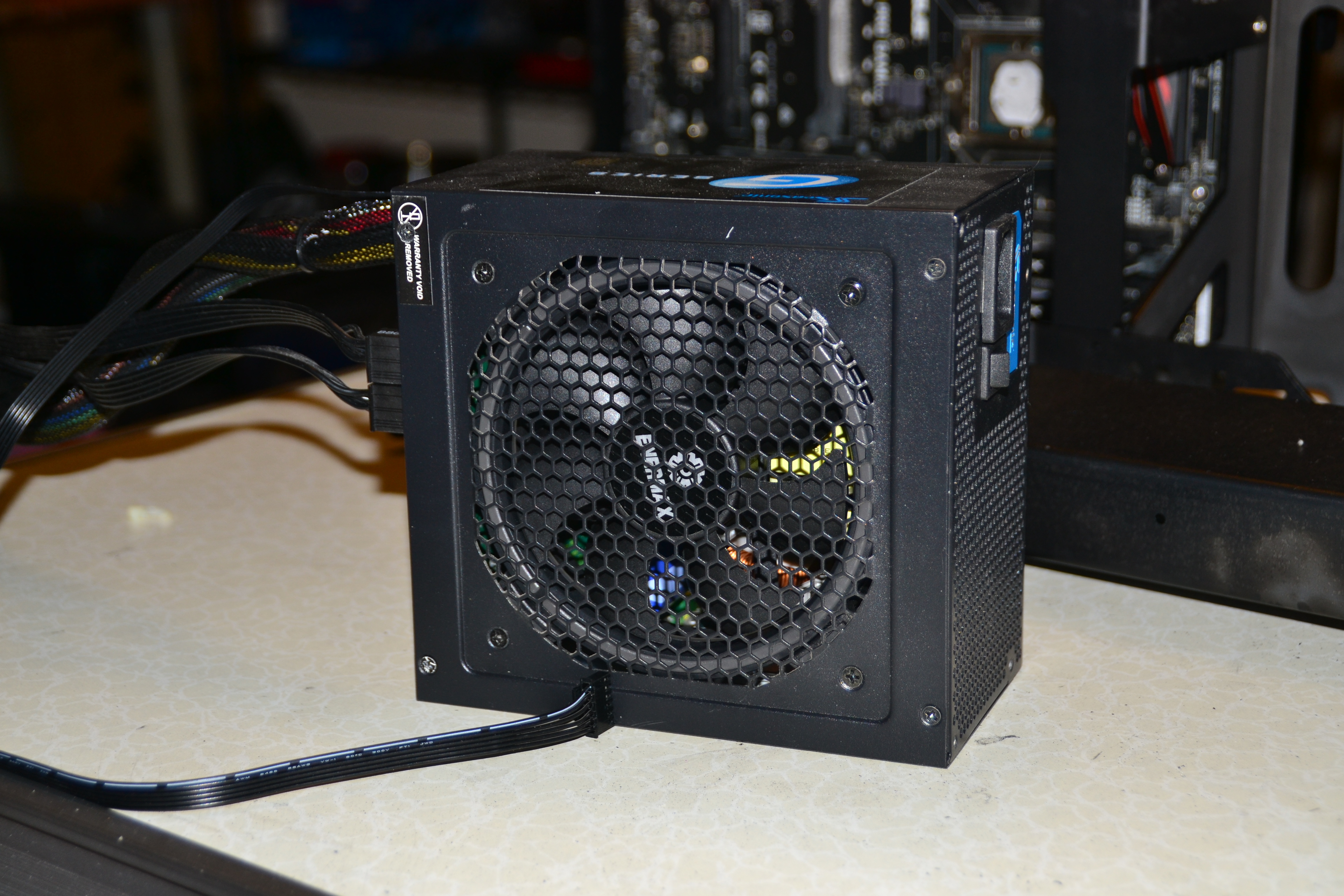

確定主要部份都沒出問題後，接著是拆開電源供應器，把裡面的風扇換成帶RGB的風扇。
根據科學研究 RGB可以顯著增加電源供應器的功率及穩定度！

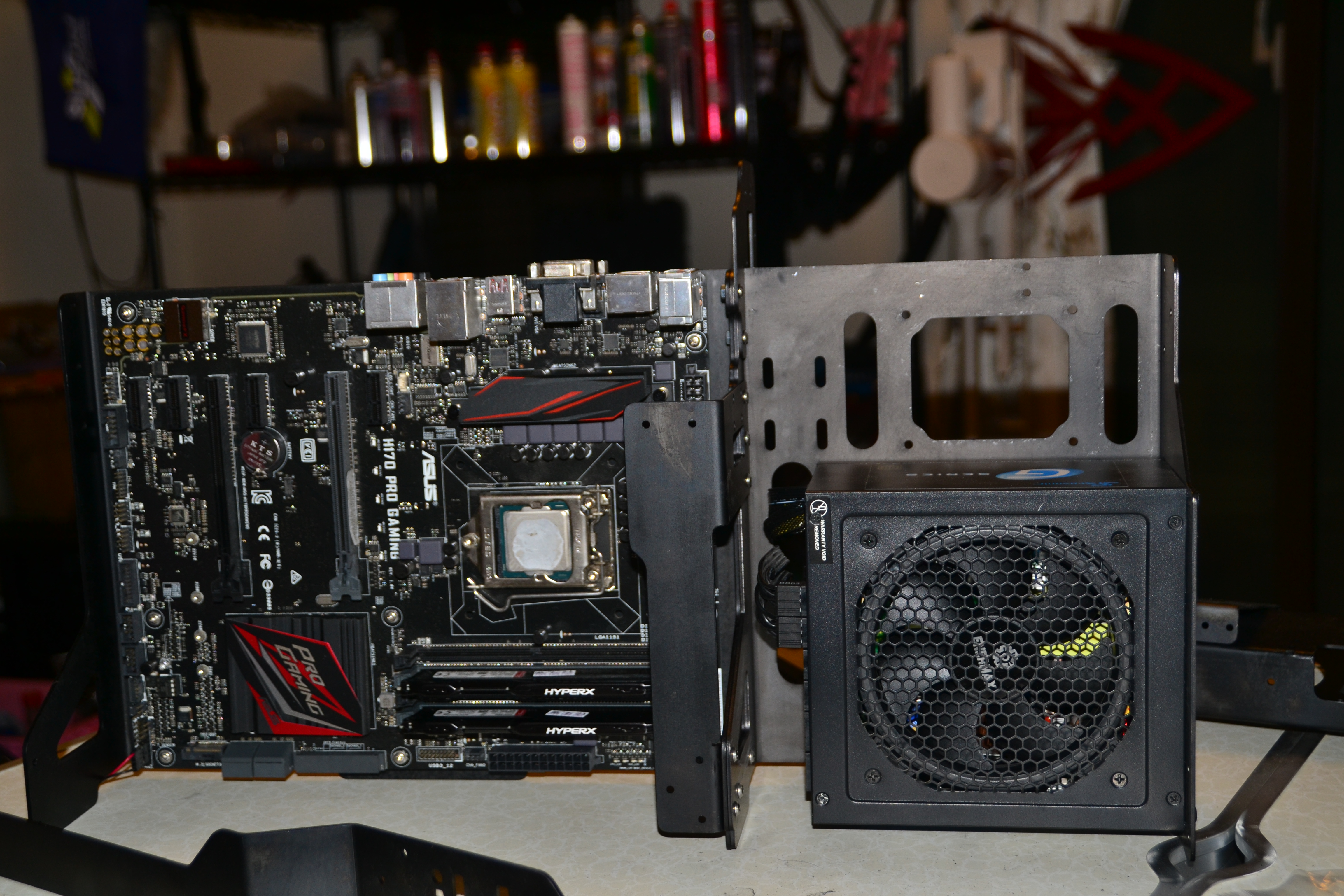

接著將電源供應器組上去↓

後方參考正常主機機殼的形狀保留開口↓

將線引入預留的開孔↓

接著是冷排的部分，首先將RGB風扇鎖上120冷排↓

然後準備冷排支架，並且鎖上冷排↓

鎖上兩側強化板就完成了↓

接著將SSD鎖上，位置是放在電源的上方↓

完成↓

接著鎖上帶有我工作室的LOGO的下方強化板↓

完成之後，接下來就是水泵的部份了！

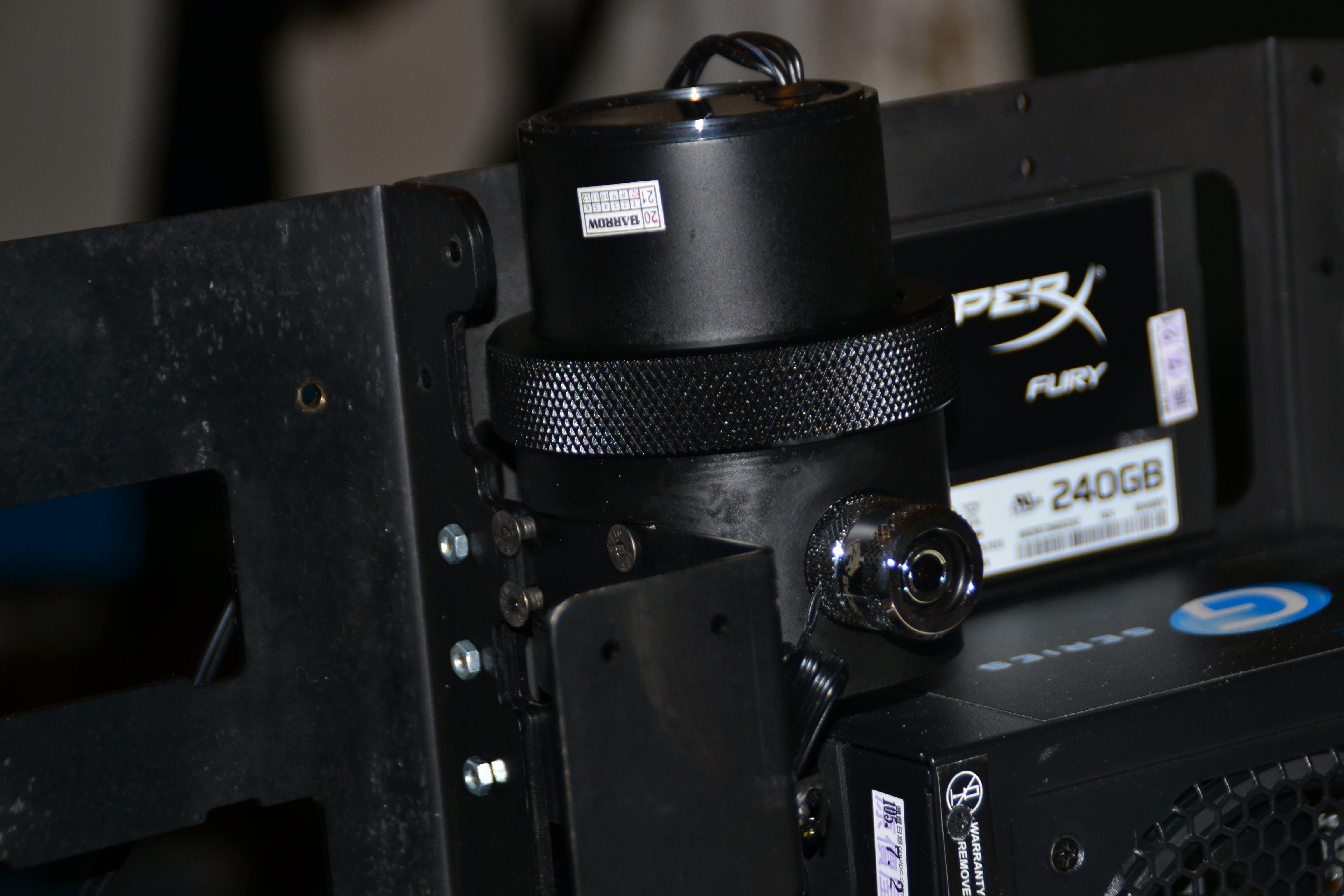

首先要拆下水泵上面的水缸，並安裝上水泵支架↓

主要硬體到這裡基本上就完成了！
然後準備開始拉線~
首先硬碟的部分↓

掛上所有的燈光控制器↓

準備RGB燈光接頭，鎖上水冷排↓

將冷排掛上主機後，把冷排的線路整理好拉到主機板背面空間↓

完成↓

接下來拆下主機板，將硬碟線藏在預留的空洞內↓

接著把背面的線路整理好就OK了
整理的沒很漂亮，不過勉強能看啦XD↓

接著處理電源開關的部分。

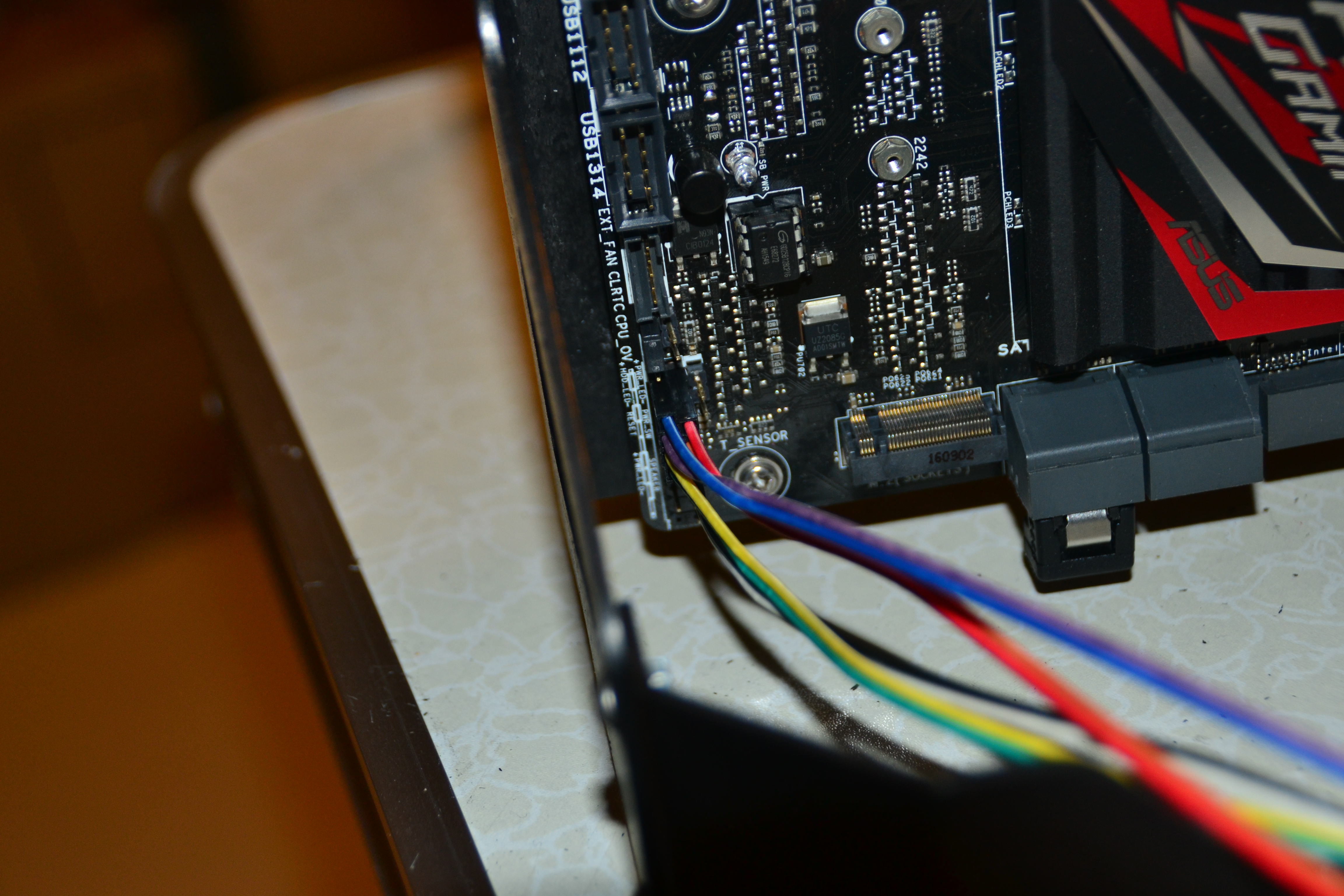

首先將開機線及重開機，還有電源燈及硬碟讀取指示燈的線路引出↓

將電源開關及重開鍵鎖上固定板↓

接上剛剛引出的線路後，將線整理好並組裝上去就完成了！
電源鍵本身帶的藍色燈光是開機燈，而重新啟動的圓形按鈕，外面的黃色光環則是讀取燈。
從文章開頭影片內就能看到↓

接下來要處理散熱器的部分。
賣家告知，因為這冷卻油會將散熱膏溶解，所以提供一個解決方案，就是使用銦片來處理。
這是一種很軟的金屬薄片，夾在散熱器中間代替散熱膏。

首先把CPU及風扇清理乾淨↓

將銦片放上去並裝上風扇就完成了↓

接下來同樣的也把顯示卡拆開並清理後換成銦片↓

裝上顯示卡就完成了↓

接著先接上螢幕跟電源，確定一下電腦能正常開機↓

測試完後確定散熱也正常了，接下來就來組裝剩下的零件。
首先組上手把的部分↓

接著裝上最後一塊強化板，這塊板子同時也會固定顯示卡↓

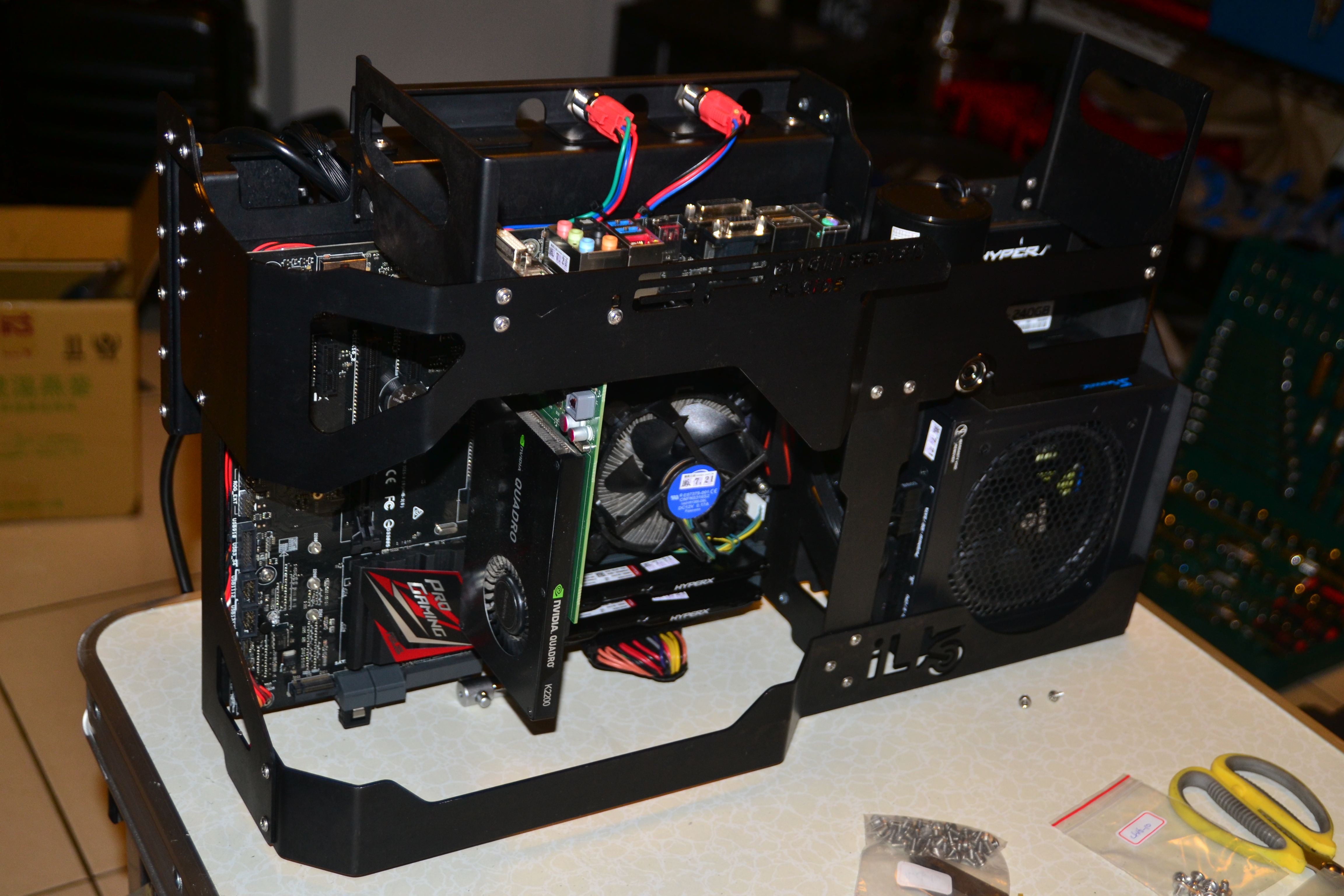

主要結構全部完成！

接著放到水缸裡面就好了！外觀一級棒！

水缸在設計時並沒有將排水口預留，所以要自己後加工做一個。
從五金行買了一些零件回來後，首先將三通的其中一個地方車圓方便組裝。
不過因為我沒有車床，所以用砂輪機加電鑽代替，一樣可以加工的很圓↓

接著在水缸底部側面開孔，然後接水閥裝上就完成了↓

接下來就是最麻煩的部分了，要把所有的管路彎好。
先把雞絲傳傳勒↓

彎好第一出油管↓

第二出油管是最彎折複雜的管路↓

剩下兩條管路最簡單，彎一彎就完成了！

水泵出口↓ (悲劇在這裡發生，稍後會解釋)

CPU冷卻管，第一冷卻管路將冷油打到這裡↓

顯示卡冷卻管，第二冷卻管的冷油打到這裡↓

其他視角↓

裝入水缸後就完成！

灌入油品↓

後方預留一條魔鬼氈，可以將電源線網路線等綁好固定在這裡，方便攜帶。

======================================================================

接下來就是後續遇到的問題了，後來灌入油品後發現，第二條冷卻管路打不上去。
後來發現，原來這油泵的三個孔根本不是一進二出，是二進一出，也就是有一條根本不會出油....。
