RS-SF車系三相改裝實錄

来源: 充電 WE641119 2007-5-26 01:04 只看這個作者 |閱讀模式
33 20937
今天把準備好的三相電路裝上車囉~
跟各位分享一些心得

電路部份是以全大的新勁戰電路圖為主

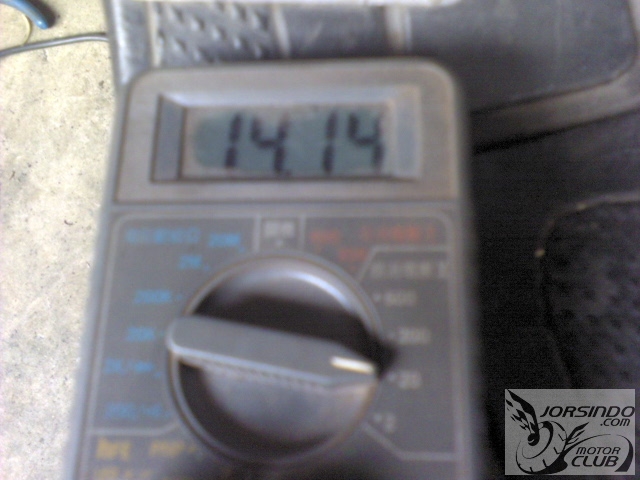

目前回充電壓不開燈約為14V左右
開燈則會有下降一點~然後回升
至於回充電流大約都為1A左右(有沒有開燈沒啥米差.應該跟電池比較有關係)

補充說明:
今天有量了阻風門的電壓...約14點多
另上4300K的HID...廠牌不明~因為是朋友送的~@@|||
開啟HID時回充電壓約13.75V
電流沒測~~~^^||||
我再多測試幾天試試囉~~
有問題再跟各位大大報告~~

5/27出遊報告:
今天跑了一趟陽金->18王公->北海岸回家
一路正常~約7點開HID回家~8點20左右到
除了一次急煞車造成電瓶的保險絲燒斷(20A)
其餘正常~原因我要再查查看
有可能是保險絲安培數太小~~~><"

[ 本文最後由 WE641119 於 2007-5-27 23:07 編輯 ]


RS-SF車系三相改裝實錄3490


RS-SF車系三相改裝實錄383


RS-SF車系三相改裝實錄4417


RS-SF車系三相改裝實錄9059


RS-SF車系三相改裝實錄9932


RS-SF車系三相改裝實錄5367


RS-SF車系三相改裝實錄9431


RS-SF車系三相改裝實錄892


RS-SF車系三相改裝實錄2799


RS-SF車系三相改裝實錄4224
參與人數 6經驗值 +19 收起 理由
michaellai + 6 原創內容
蒼藍的戰慄 + 5 精品文章
op146 + 1 RS‧SF車友有福了
tallman192 + 1 非常好的分享
EVOVIII + 5 能更詳細更好唷! 感謝分享!

瀏覽全部評分總評分 :  經驗值 +19

收藏
收藏1

網友回覆33

跳到指定樓層

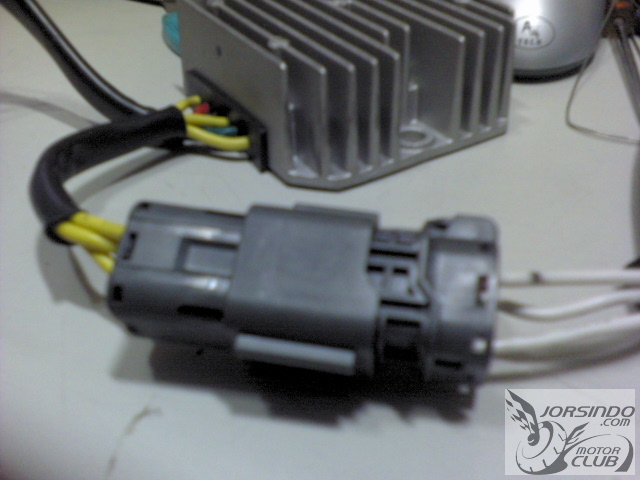

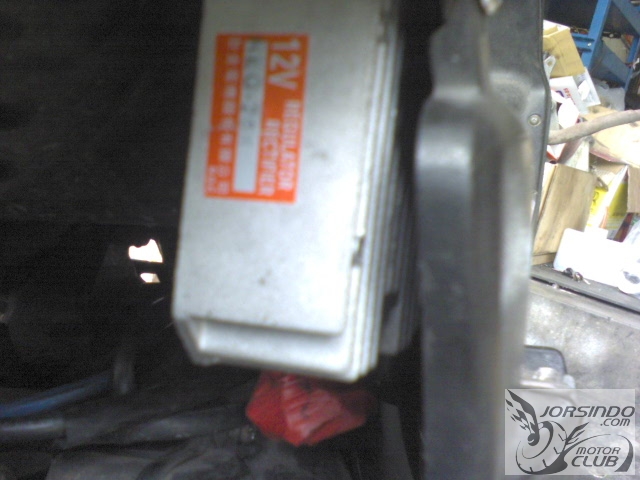

看到第二張圖
LDB5的接頭要去哪買 找不到哪可買到
原文由 z9800z9800 於 2007-5-26 07:14 發表
看到第二張圖
LDB5的接頭要去哪買 找不到哪可買到

那種接頭應該汽材行問就有!
其實那種接頭是防水的
應該是把車上的接頭改成那種的!讓她跟LDB5對接
這樣會比較理想!只是那個接頭大的不像話...

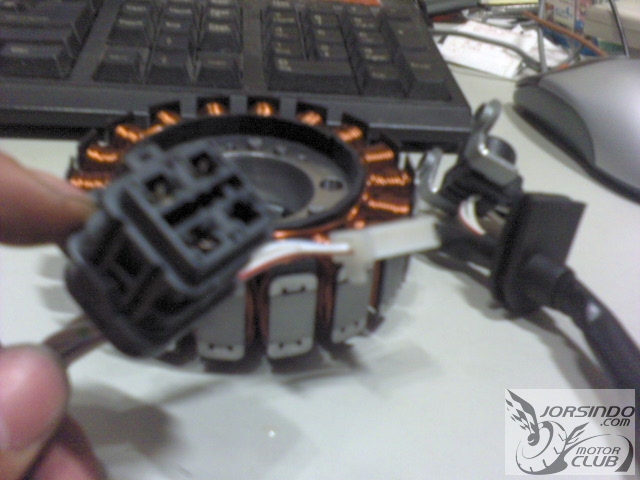

另外!!我比較好奇的是那個電盤要怎麼弄成SF的長凸點
還有!看RS-Z的電盤凸點!!似乎跟兩陽的噴射車一樣都是一大堆!
所以會不會從RS-Z開始就不再是電子化油器了!
而是真的有ECU的噴射車!這樣沒電可踩發的噴射車同時也在RS-Z這裡斷掉了!
下一個目標~~美麗的蘭嶼
4#
windntc 2007-5-26 18:42 只看這個作者
喔喔
出現了呢=   =+
不知道騎的感覺跟原本有什麼差別?
原文由 tallman192 於 2007-5-26 09:16 發表

那種接頭應該汽材行問就有!
其實那種接頭是防水的
應該是把車上的接頭改成那種的!讓她跟LDB5對接
這樣會比較理想!只是那個接頭大的不像話...

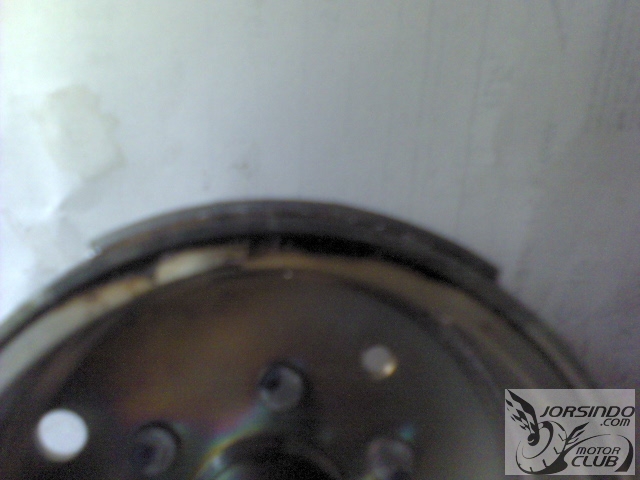

另外!!我比較好奇的是那個電盤要怎麼弄成SF的長凸點
還有!看RS-Z的電盤凸點!!似乎跟兩陽的噴射車一樣都是一大堆!
所以會不會從RS-Z開始就不再是電子化油器了!
而是真的有ECU的噴射車!這樣沒電可踩發的噴射車同時也在RS-Z這裡斷掉了!

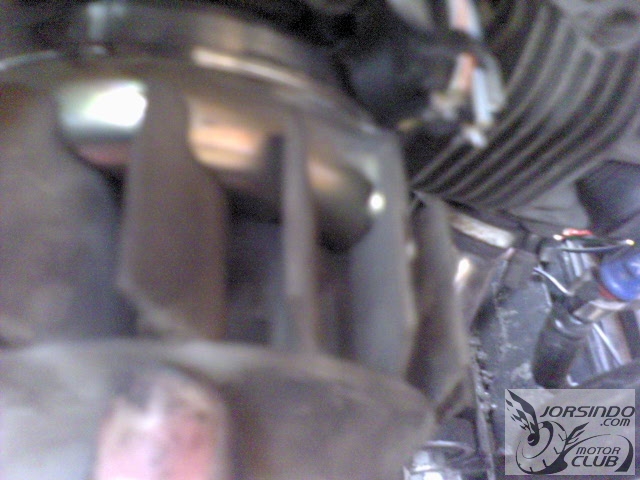

長凸點是利用啞焊重新燒出來的.....再車過....
原文由 windntc 於 2007-5-26 18:42 發表
喔喔
出現了呢=   =+
不知道騎的感覺跟原本有什麼差別?



其實跟改過LDB5的大大都差不多...
油門輕一點
滑行距離加長RS-SF車系三相改裝實錄5932
7#
windntc 2007-5-26 19:46 只看這個作者
原文由 WE641119 於 2007-5-26 19:41 發表



其實跟改過LDB5的大大都差不多...
油門輕一點
滑行距離加長RS-SF車系三相改裝實錄3401

怠速不會不穩定嗎?
會不會發生發車沒多久就熄火的問題?

最重要的問題是
可以請大大報一下改完的價位嗎= =+
原文由 windntc 於 2007-5-26 19:46 發表

怠速不會不穩定嗎?
會不會發生發車沒多久就熄火的問題?

最重要的問題是
可以請大大報一下改完的價位嗎= =+


怠速還蠻穩的..比較不會熄火說....
這邊可以報價歐??

[ 本文最後由 WE641119 於 2007-5-27 09:34 編輯 ]
9#
king-wu 2007-5-26 23:40 只看這個作者

回覆 #8 WE641119 的文章

你沒看板規?
當然可以....只要是公定價都能報...
人情價就私下pm
我們的身體飛機炸彈,當與敵人的兵艦陣地..同歸於盡
原文由 king-wu 於 2007-5-26 23:40 發表
你沒看板規?
當然可以....只要是公定價都能報...
人情價就私下pm



其實是因為我買的價格是ysp價....
所以不便亂報....^^""
或許有人可以拿更低
但是這樣的話....應該報公定價就好哩
事吧?
這樣的話我就說個總價好哩
概略在2500以下

[ 本文最後由 WE641119 於 2007-5-27 00:12 編輯 ]
