FNX ABS故障亮燈查修

2019年買的七期 FNX，上禮拜騎一騎突然亮ABS燈，去車行插電腦出現 C1015 油泵馬達故障:


車行師傅說他沒看過ABS本體故障的，大部分都是輪速感知器的問題，
於是去Google搜尋，在國外論壇發現C1015這故障碼跟ABS油泵馬達供電也有關，如保險絲燒了或電線斷了也會出現一樣的代碼。

由於FNX的ABS模組和DRG、JET SL...等都是同一顆 (BOSCH ABS 10代)，上網找到DRG的線路圖，從線路圖得知，ABS模組的16 Pin插頭，
第8隻腳是ABS模組電腦的電源，經過10A保險絲後直通電瓶，
第16隻腳就是ABS油泵馬達的電源了，經過15A保險絲也直通電瓶，

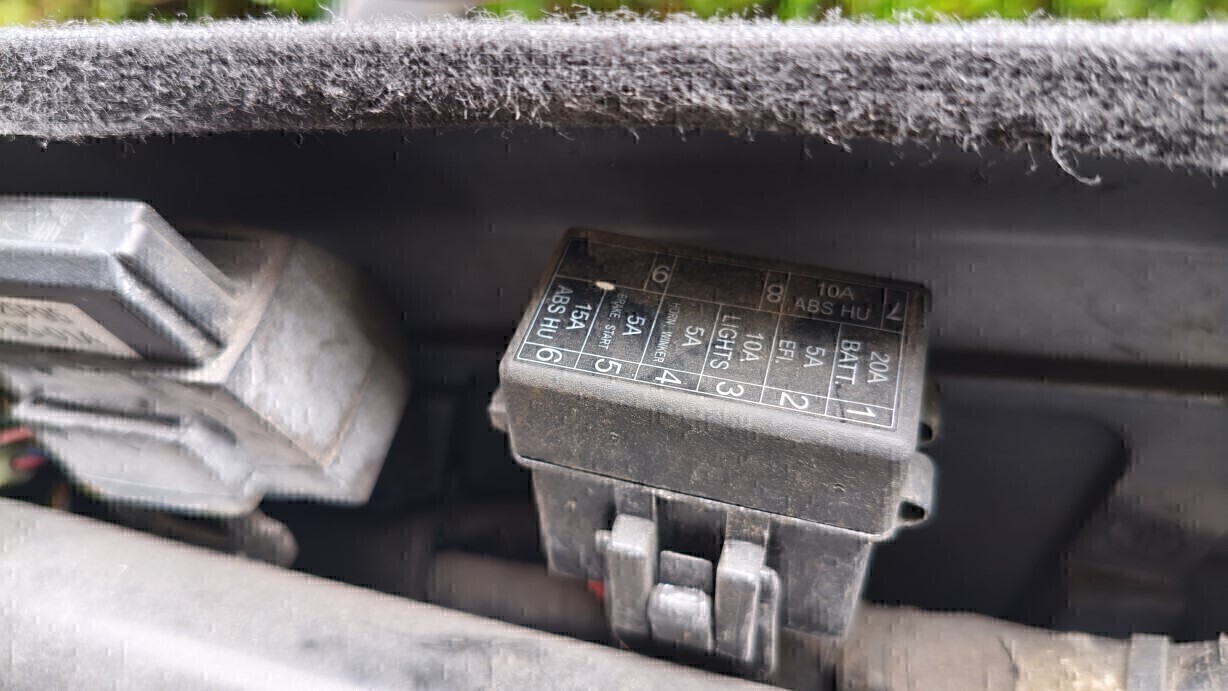

檢查保險絲要拆馬桶在右側扶手下方，我檢查車上ABS的兩顆保險絲都沒斷，:

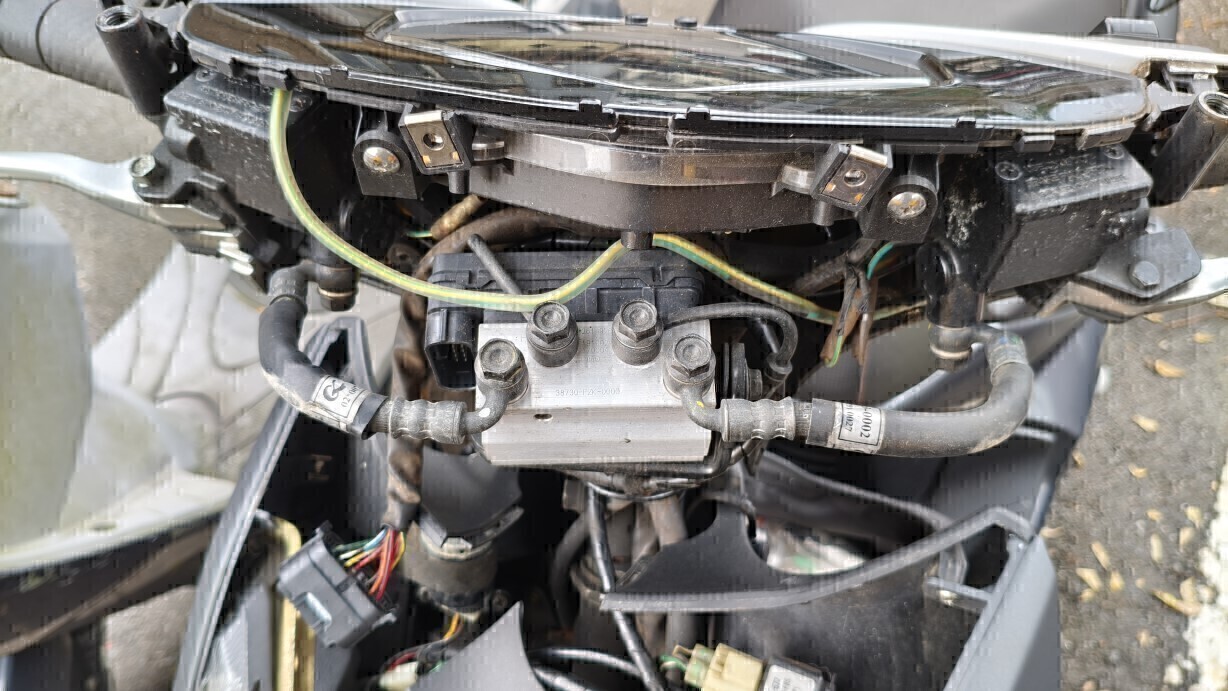

於是拆下ABS模組的插頭檢查，FNX的ABS模組在儀表下方:

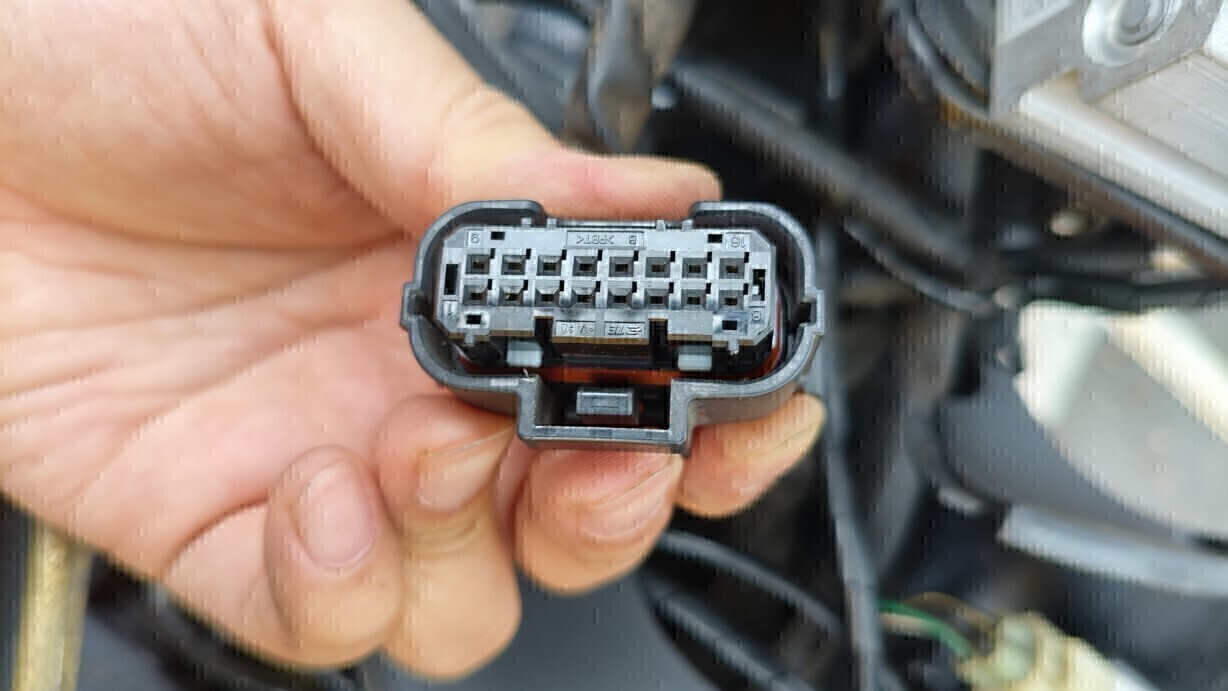

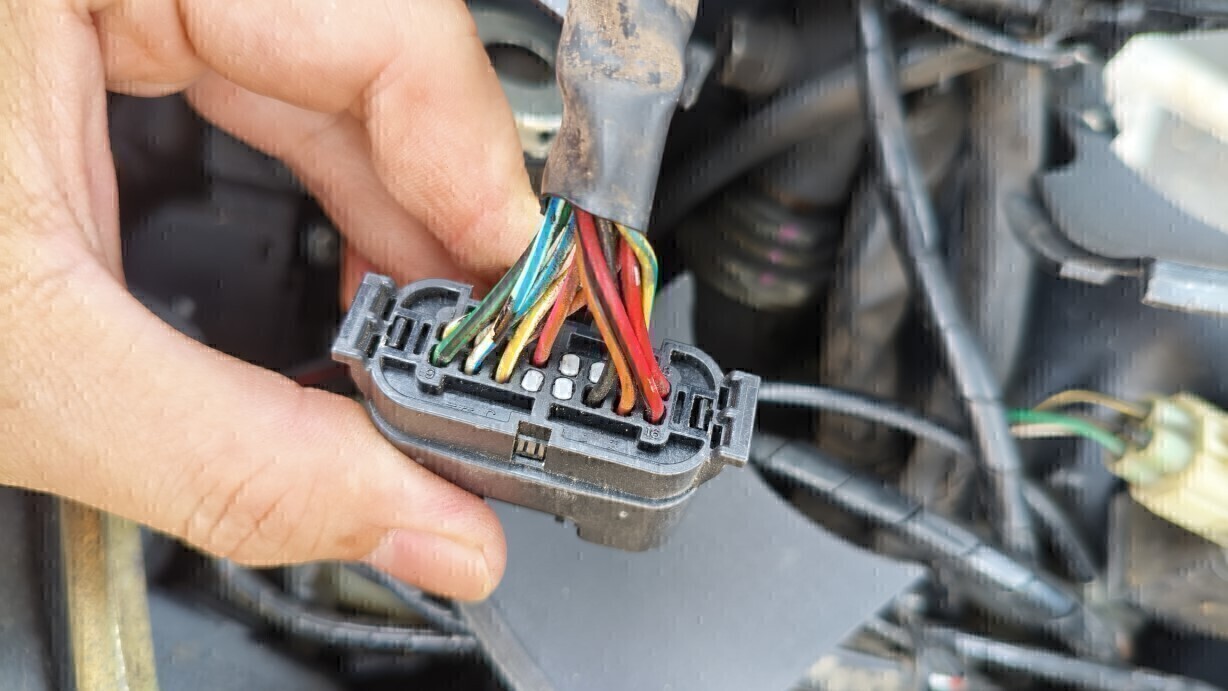

插頭上就有標上線號，拿一條細的單芯線插進去測量電壓:

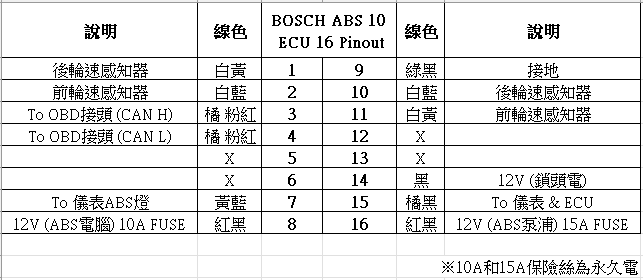

整理腳位定義圖如下:

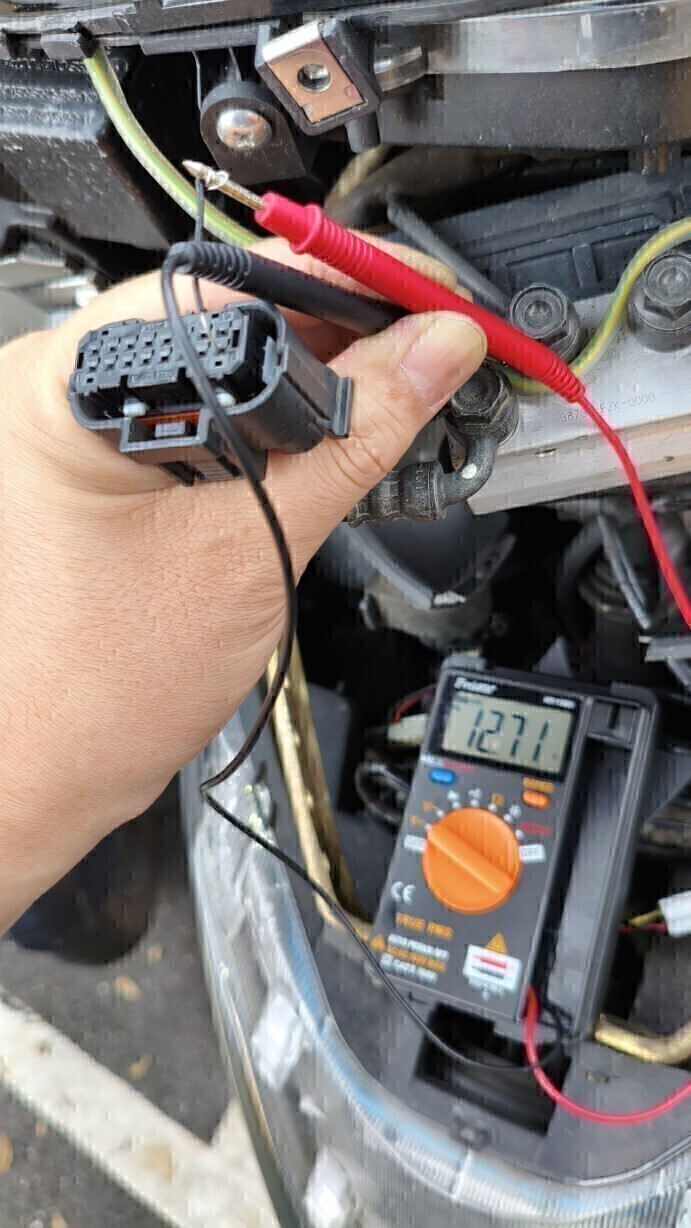

測量第八支腳電壓為12.71V，因經過10A保險絲後就直通電瓶，這就是電瓶電壓，電壓正常:

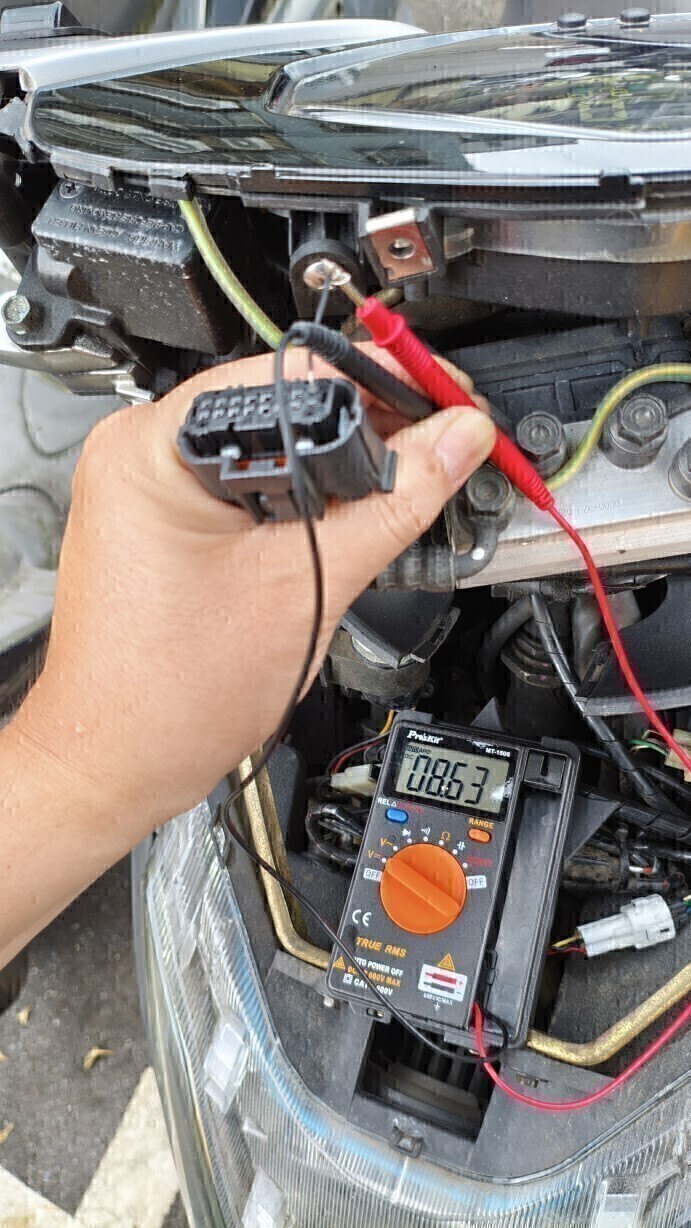

測量第16隻腳只有8.63V，電壓不足，終於找到問題了...

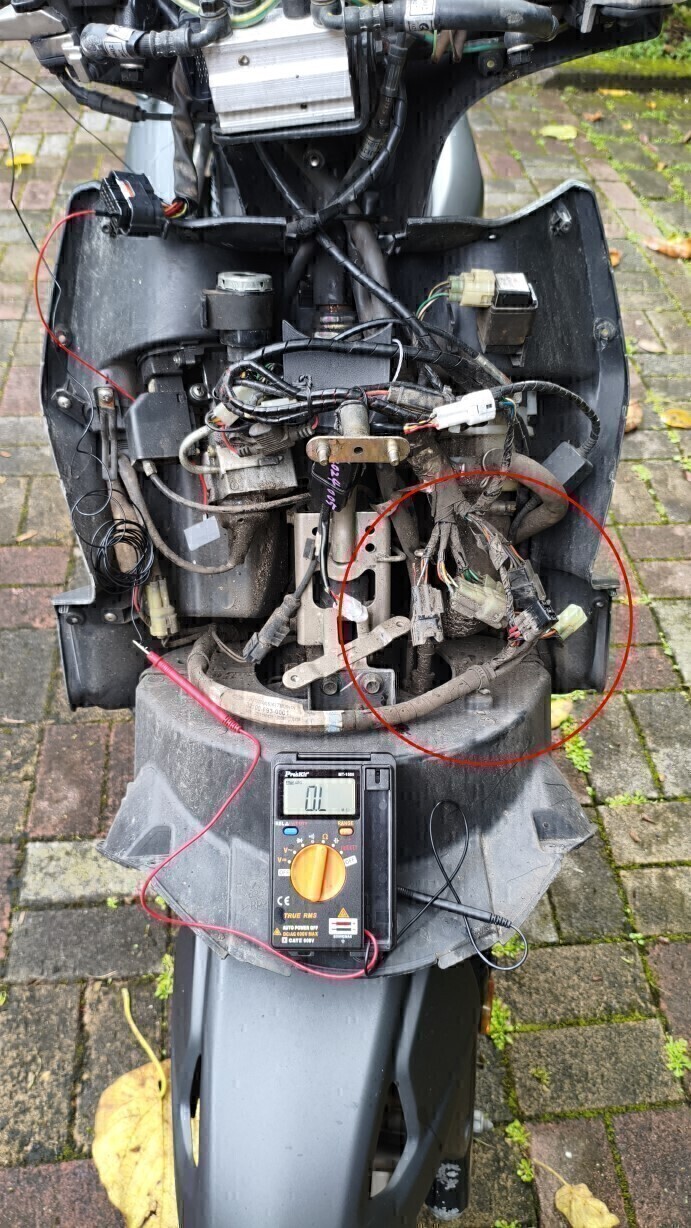

於是開始查線路，把大燈拆掉，發現主配線從後方過來後，會再經過4、5個接頭再延伸上去，如下圖紅圈處，

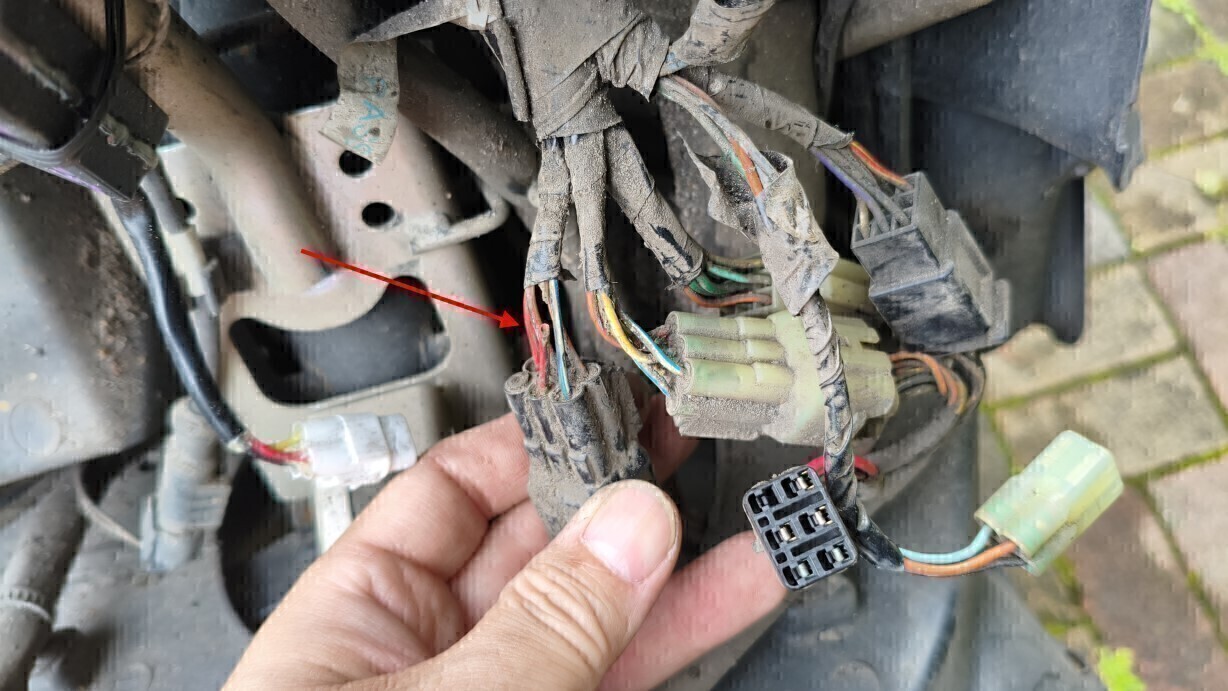

上面接頭第16隻腳線色為紅黑，找看看插頭哪裡有紅黑線，還好只有一個插頭有紅黑線:

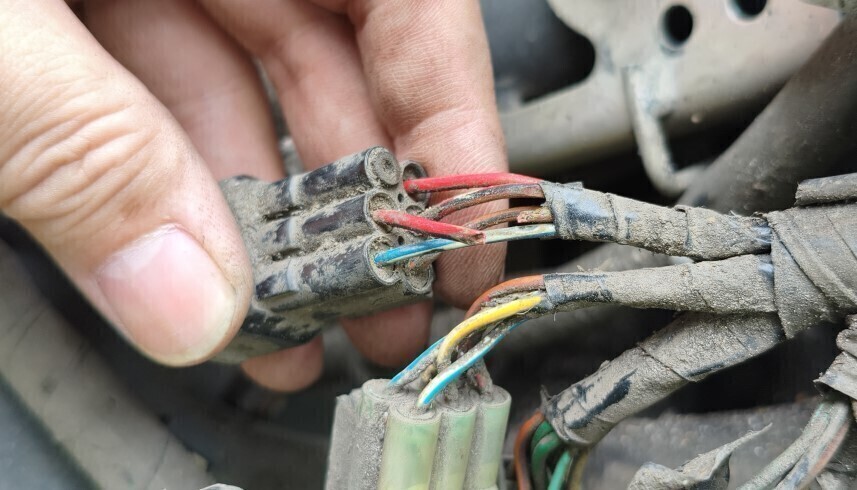

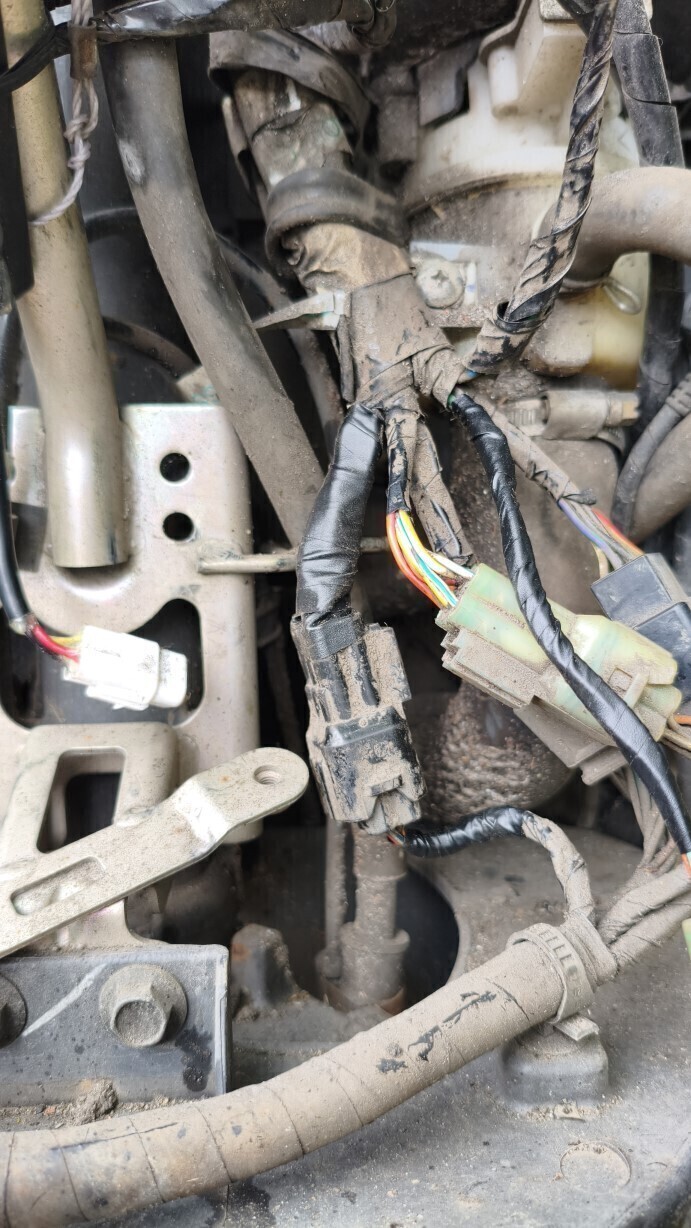

準備要拔插頭時發現斷點了，本來是要斷不斷的，現在一碰就斷了:

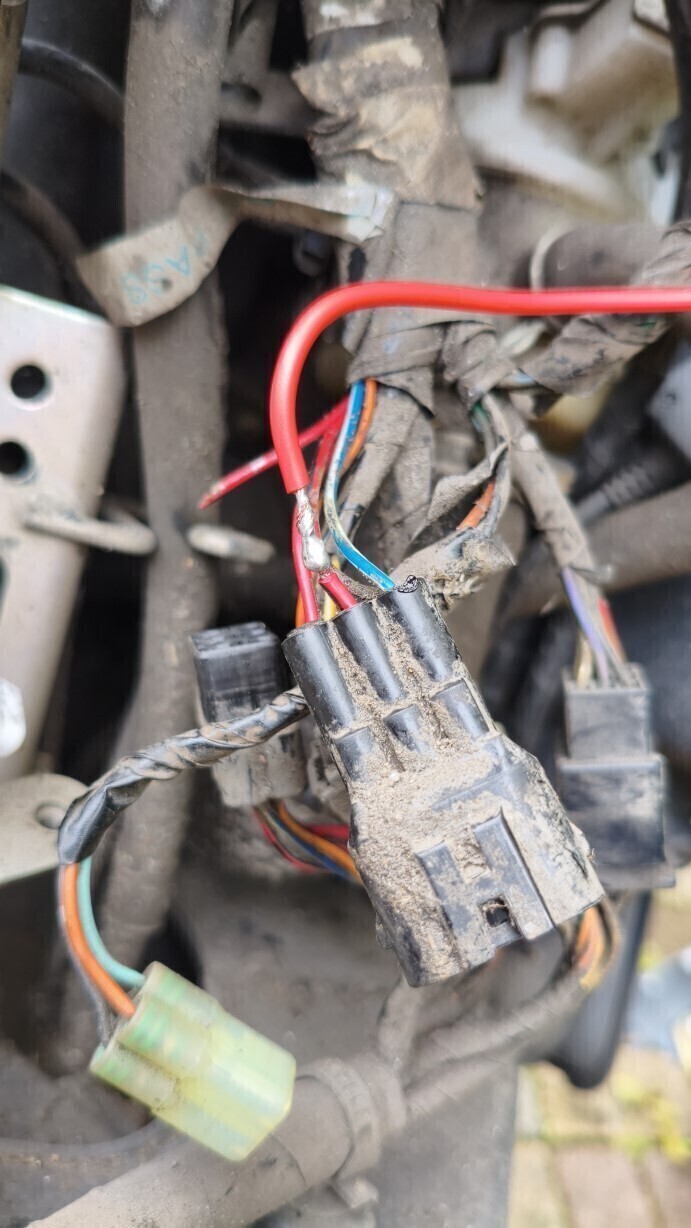

拿一小截電線兩端焊錫將斷點接起來，先用熱縮套管，再用電火布纏繞:

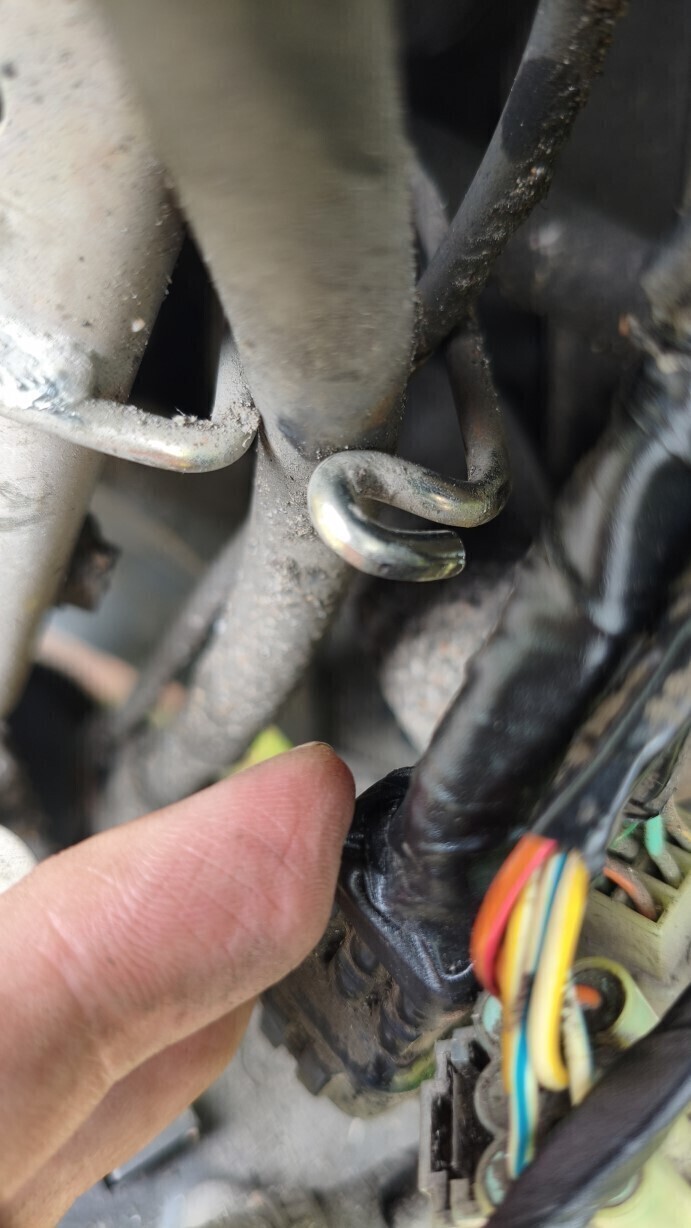

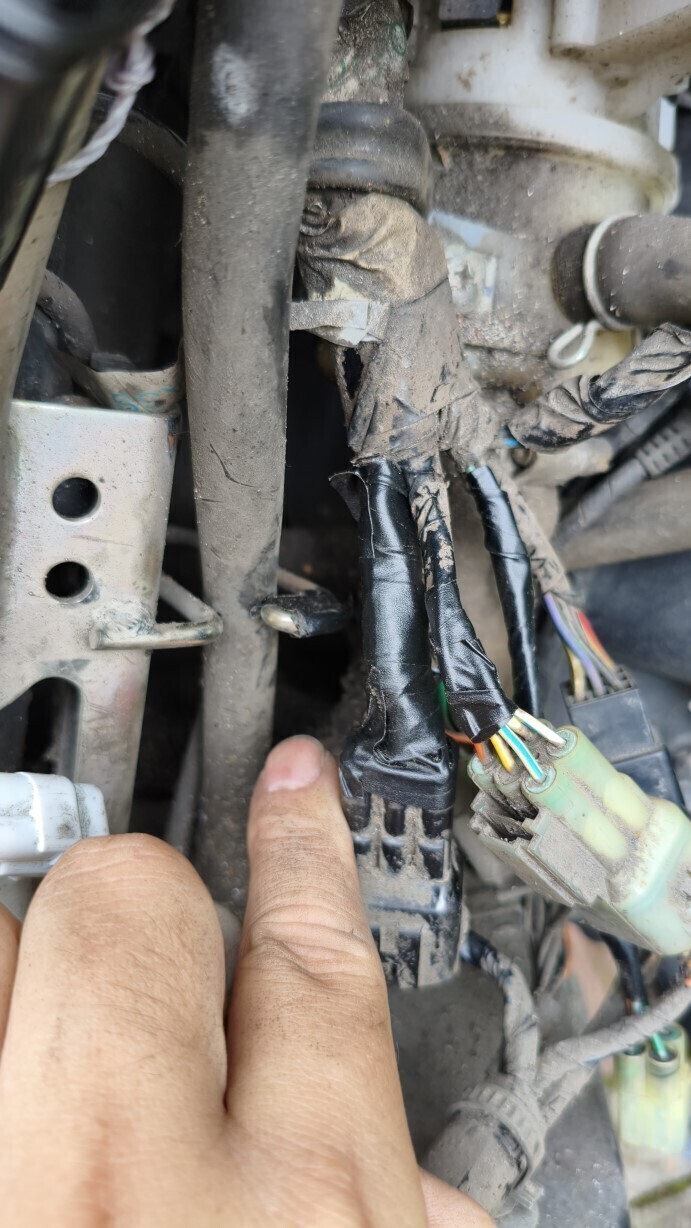

電線就是被這個固定煞車油管的鐵鉤磨斷的，經過幾年時間，磨的鐵鉤都發亮了...

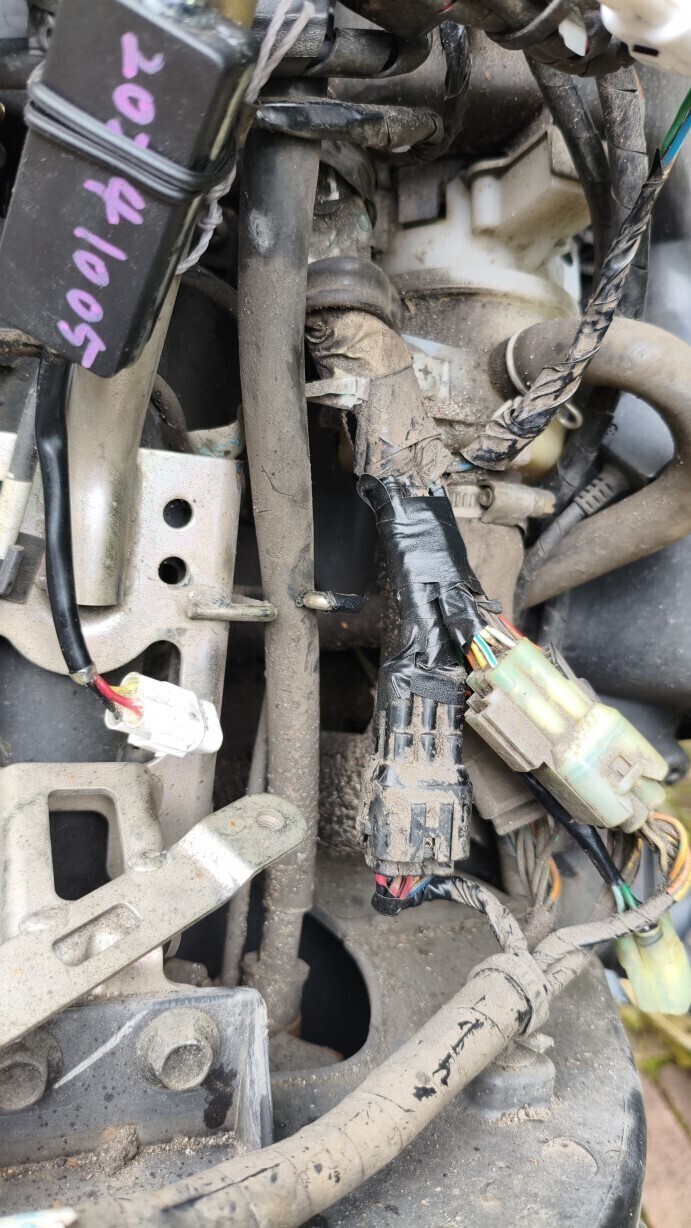

將鐵鉤用電火布包起來，並讓線束遠離，避免日後再被磨斷。


完修後ABS恢復正常不再亮燈，以上分享完畢。
