RACING KING 180 DIY更換液晶面板(優化改造)

話說2014年購入的雷王，已經陪我走過10的年頭，跑了8萬3千多公里

依然頭好壯壯，健步如飛

在外風吹日曬雨淋，免不了液晶面版老化，儀表按鍵破皮損壞，材料都是網路買的

小改造一下內部構造，以便下次面板老化，才能快速方更換液晶面板

廢話不多說，直接切入重點

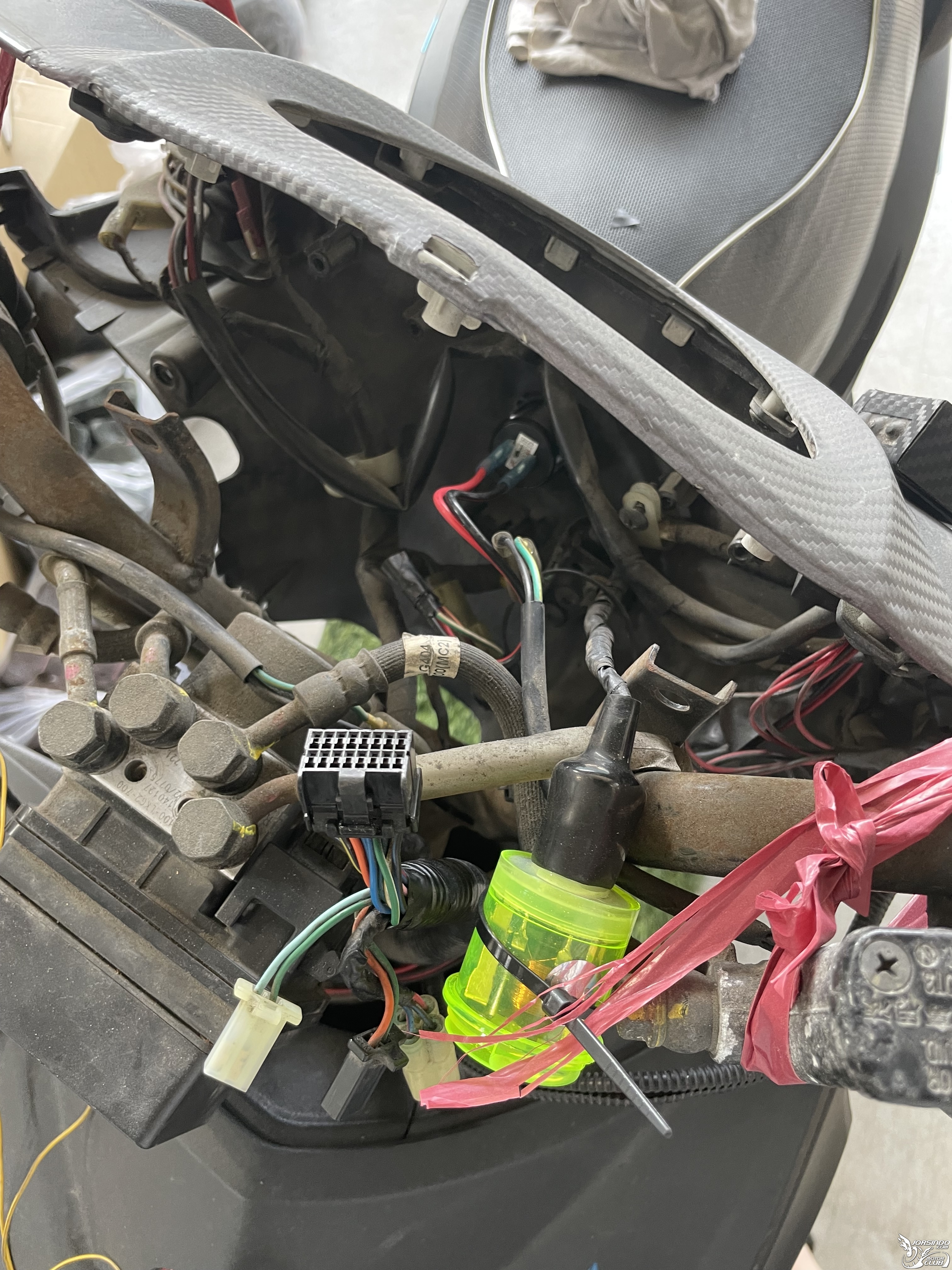

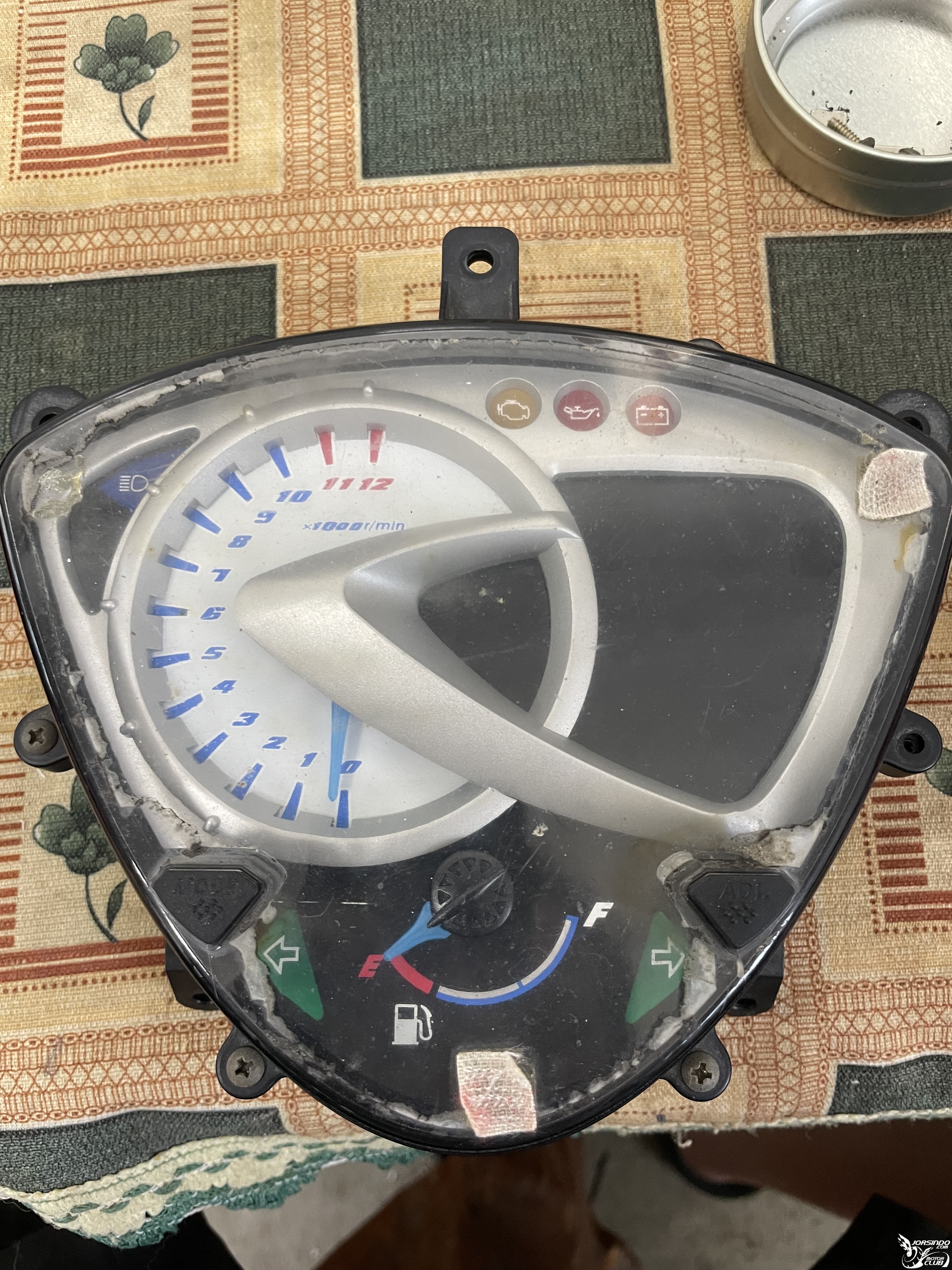

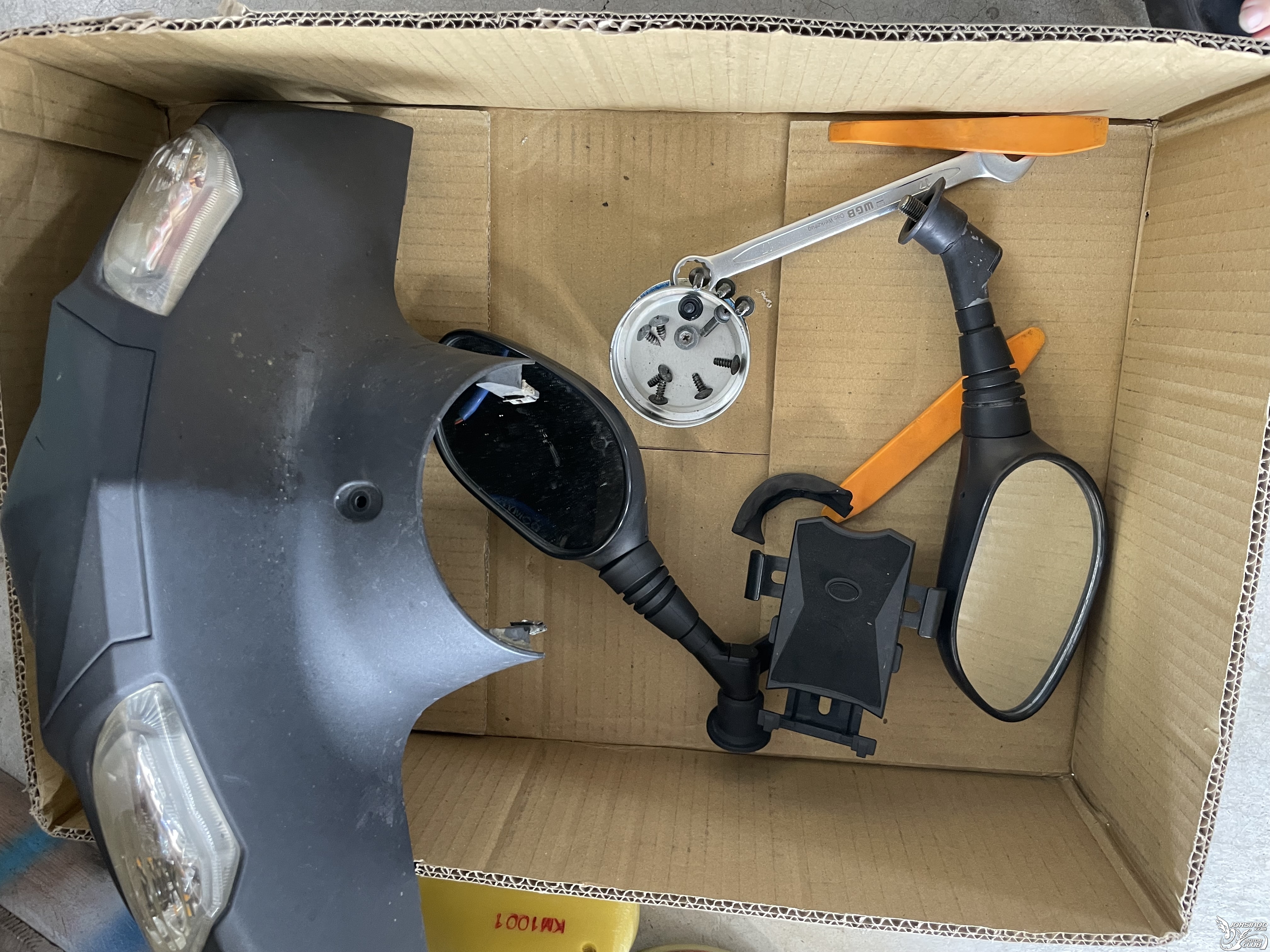

拆殼..拿出儀錶板

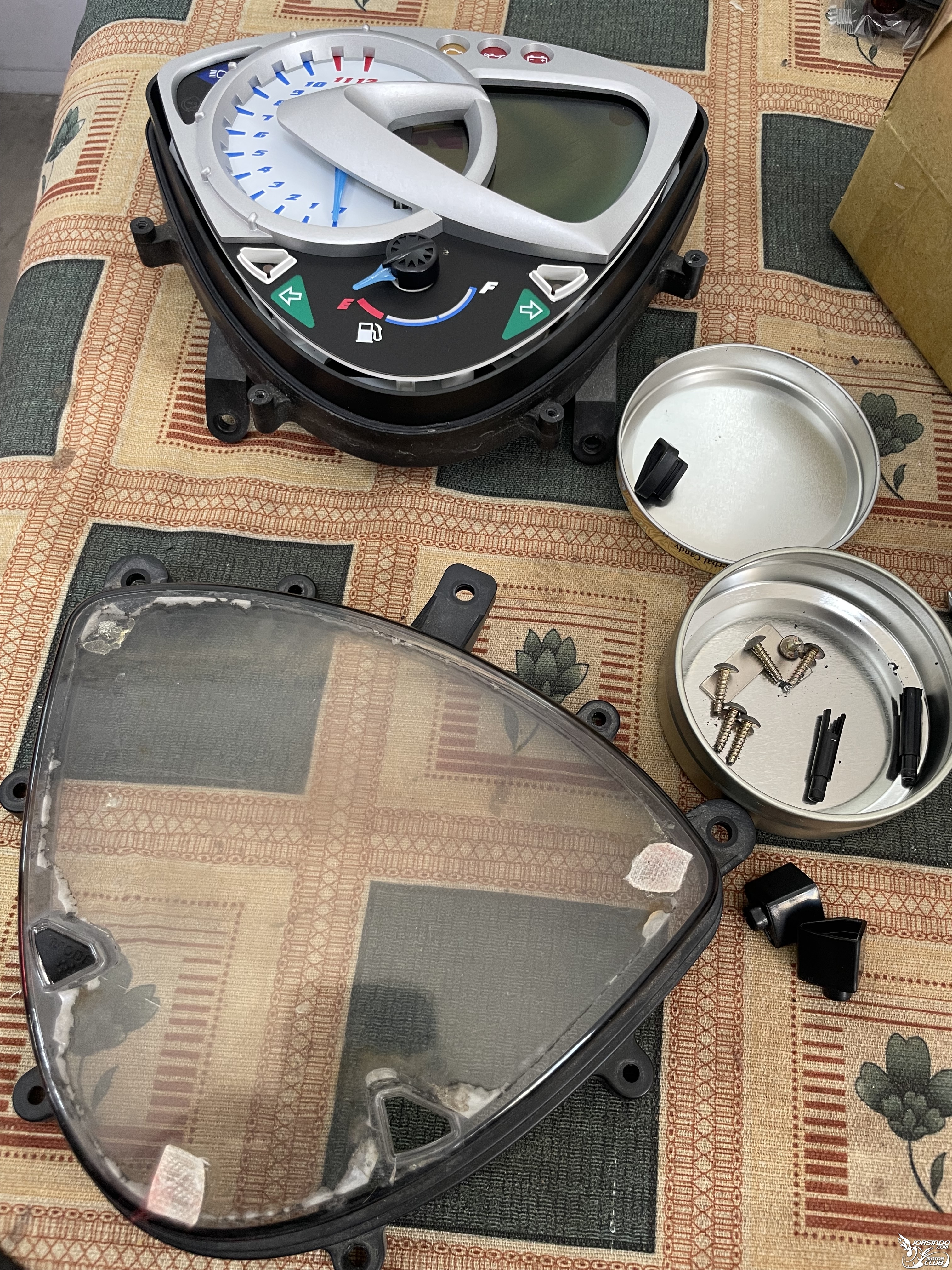

拆解儀表.看到螺絲就是拆

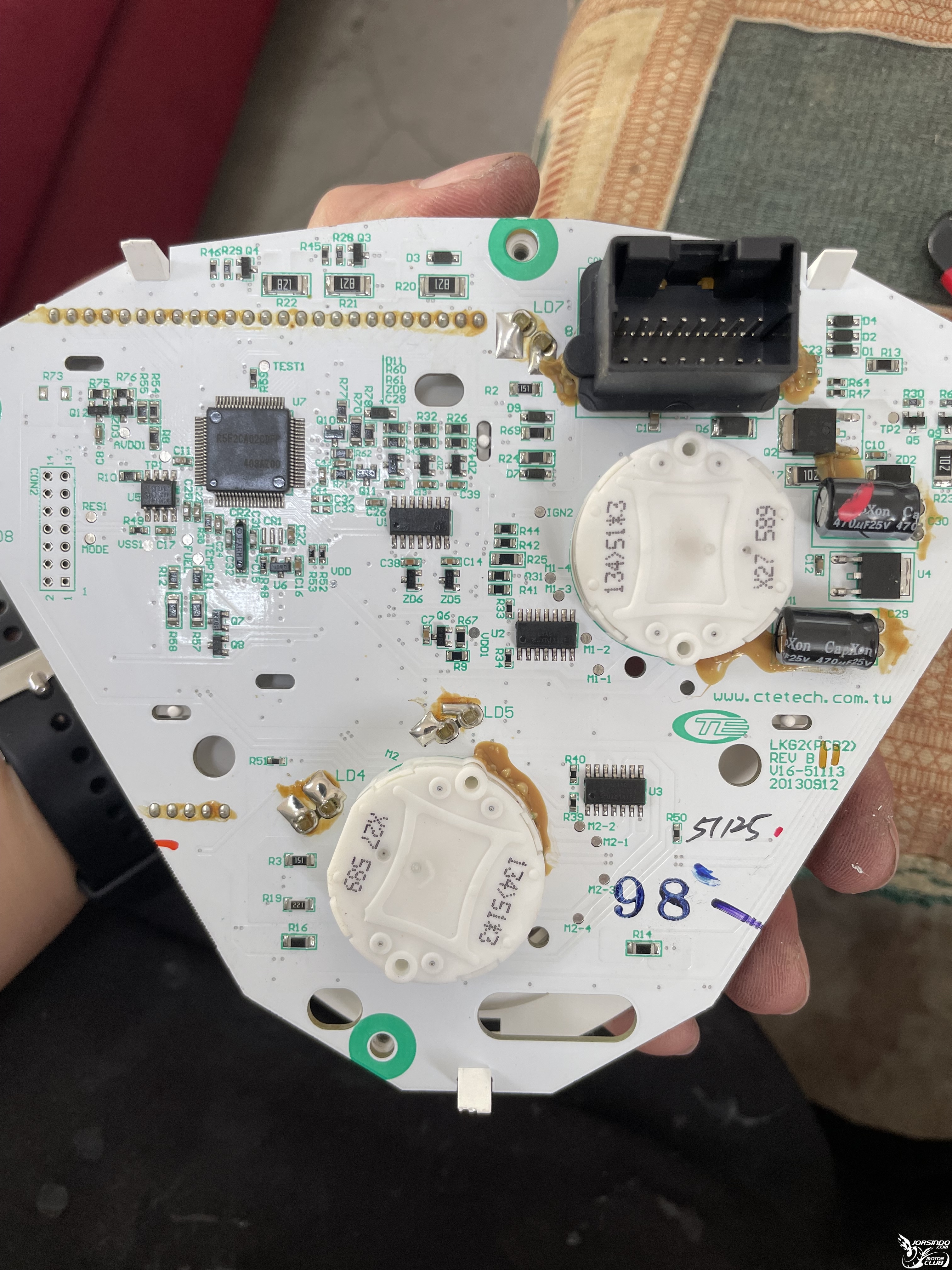

電路板

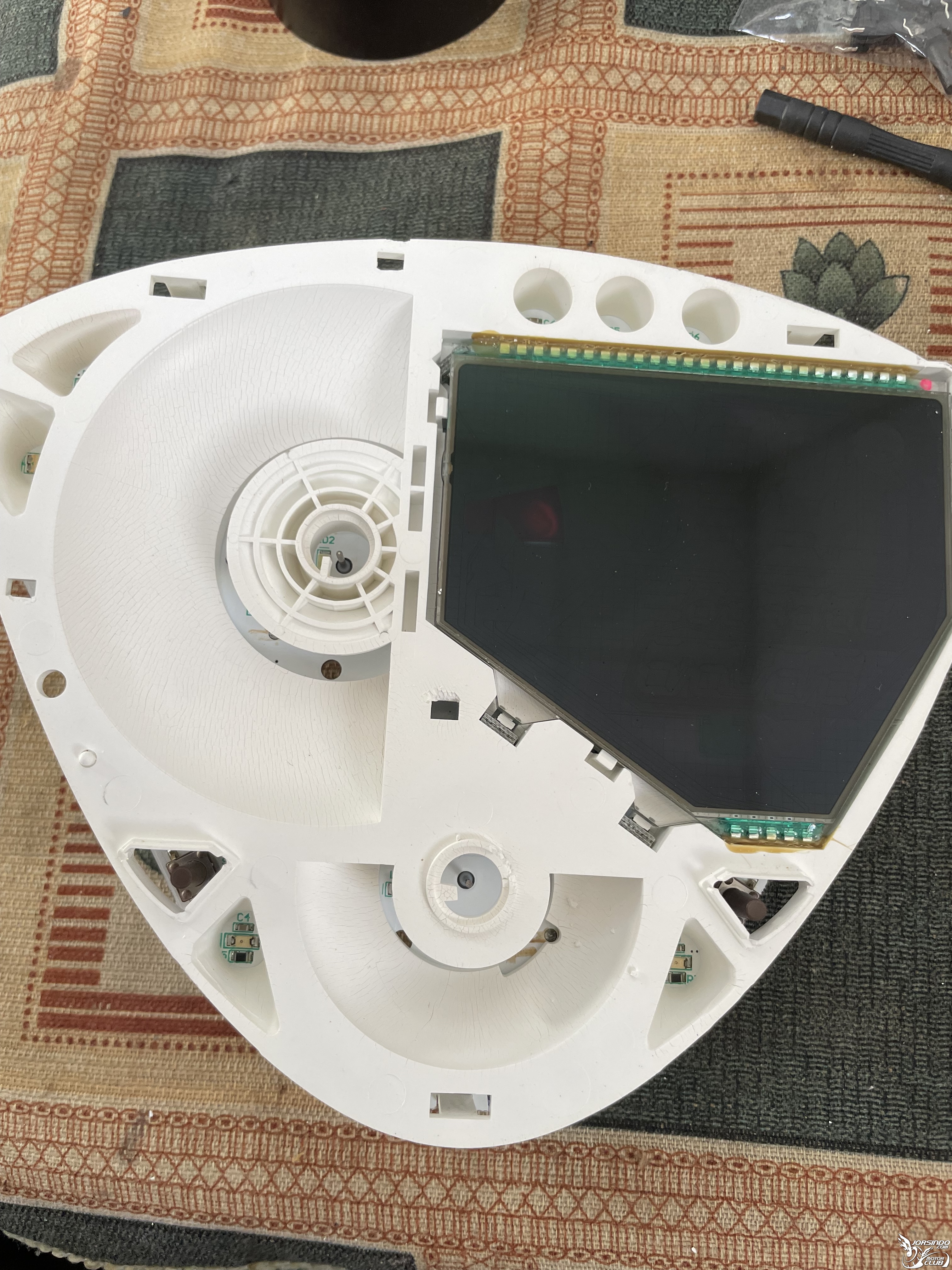

液晶面板接腳很多隻，這就是本次要改造的重點！

==>埋入排針母座
下次更換面板只需插拔，快速更換，也能避免電路板銅鉑重複解銲爛掉

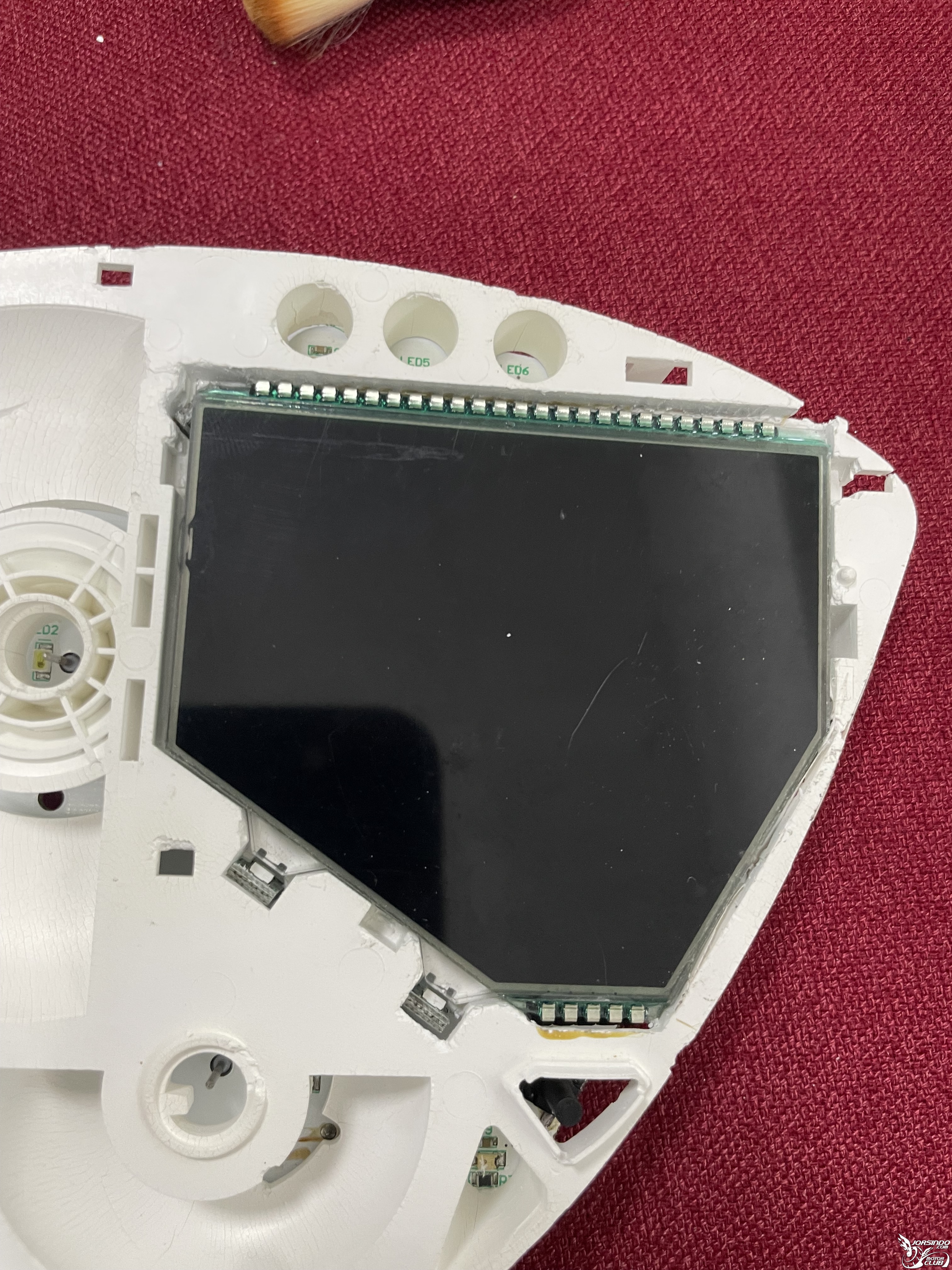

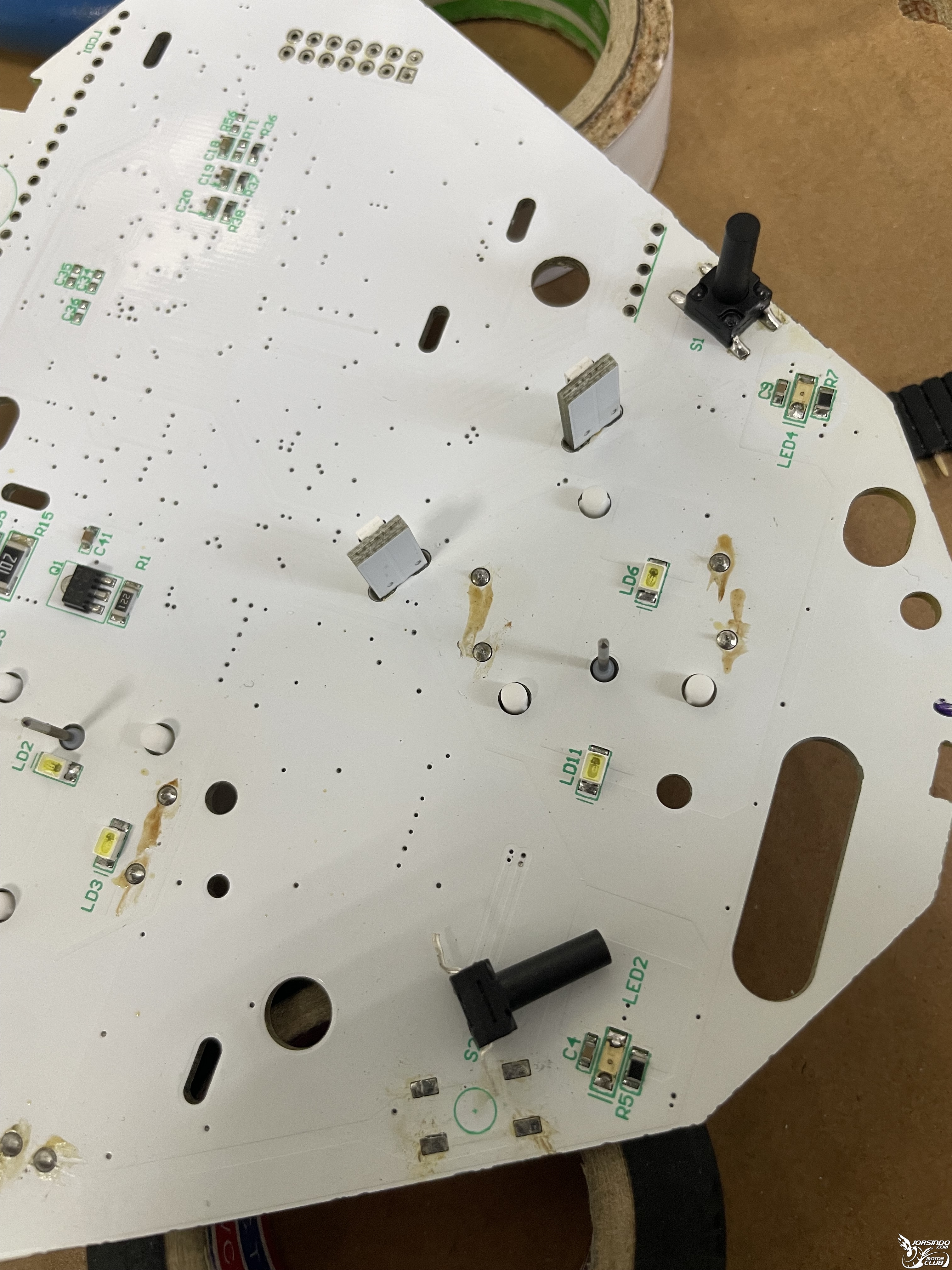

面板銲點很多，小心解銲



不知為何這快白色塑膠底座，可能年久有點脆化
拆解時都是小心奕奕，避免壓爛

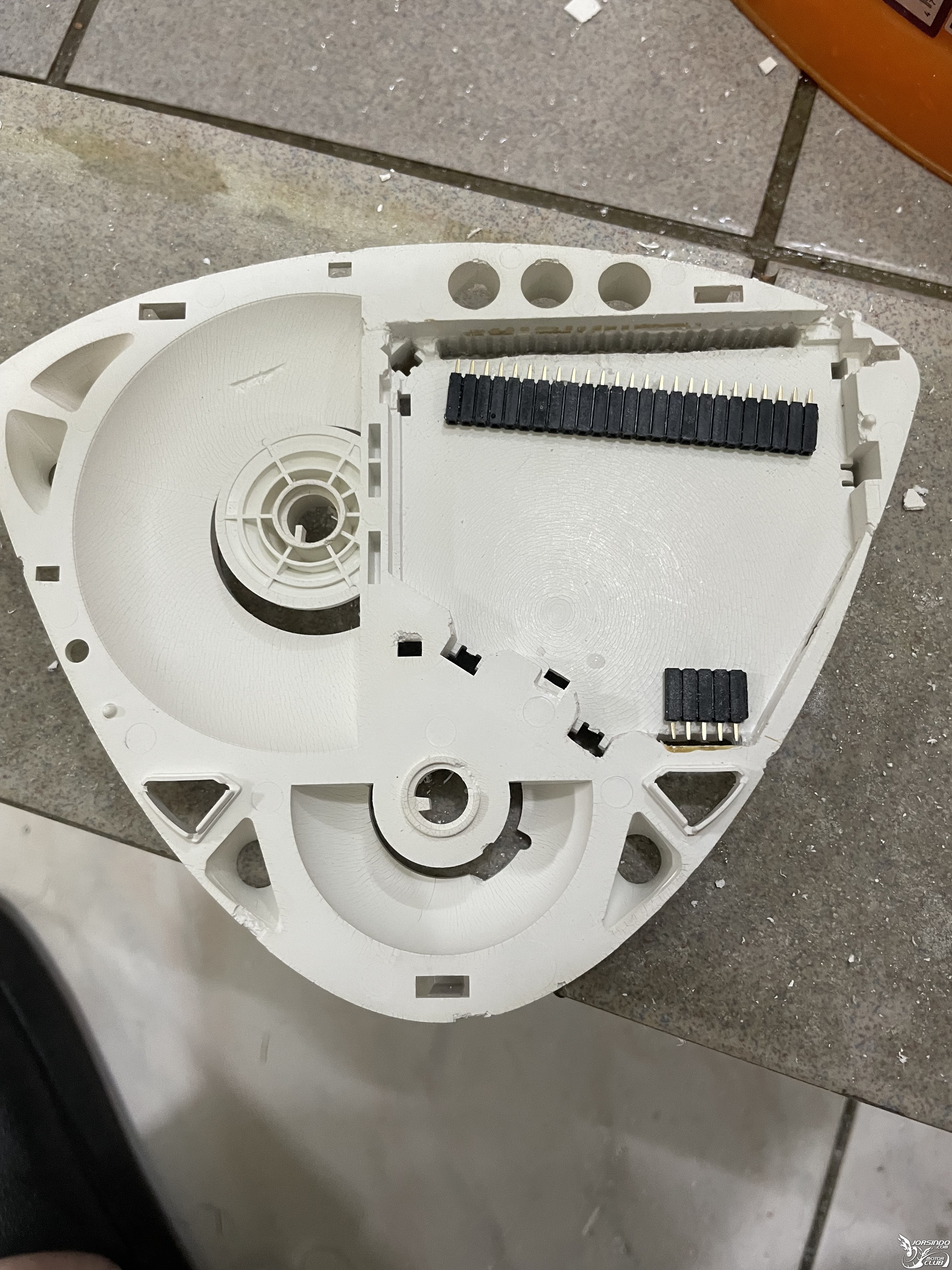

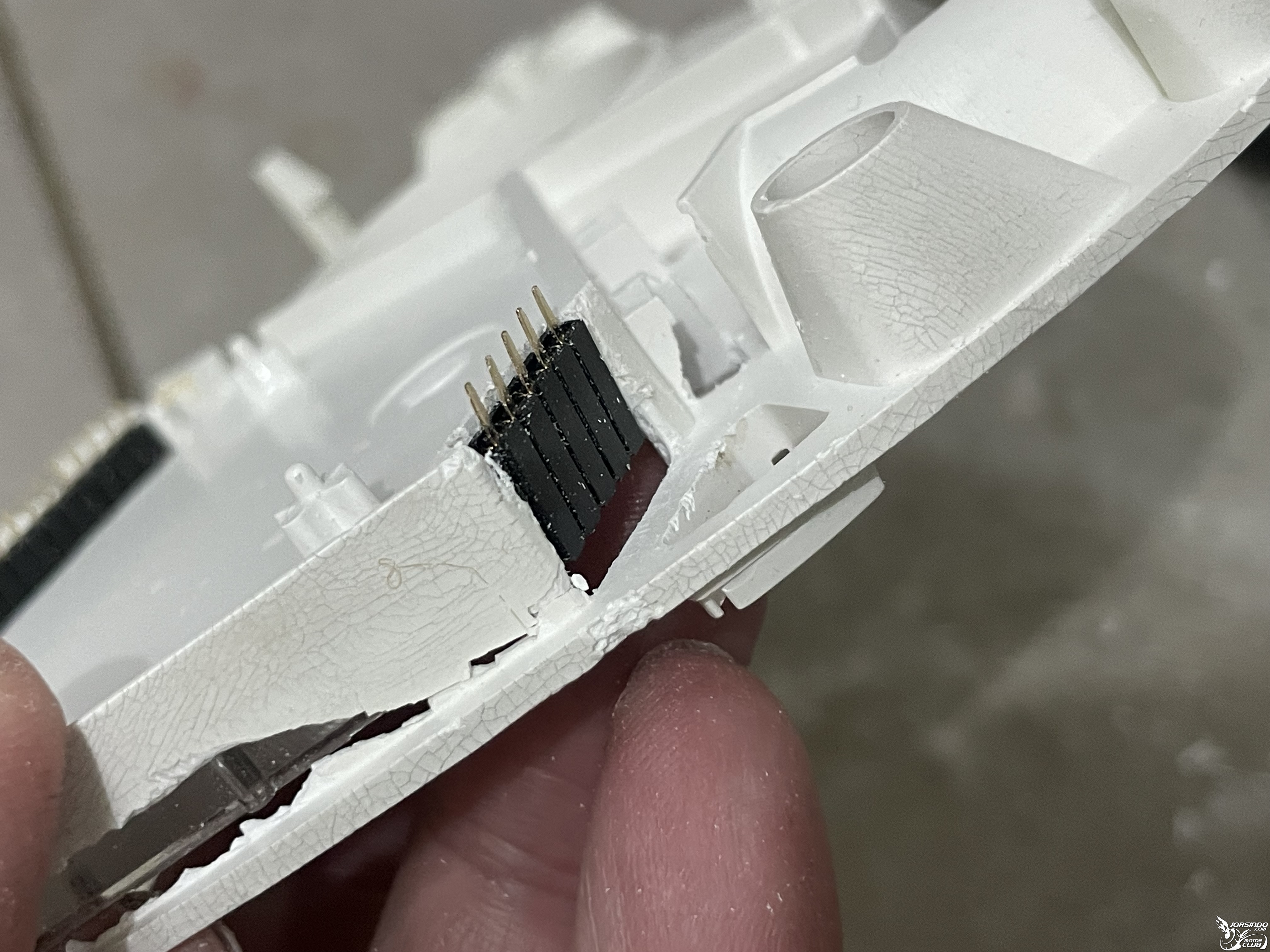

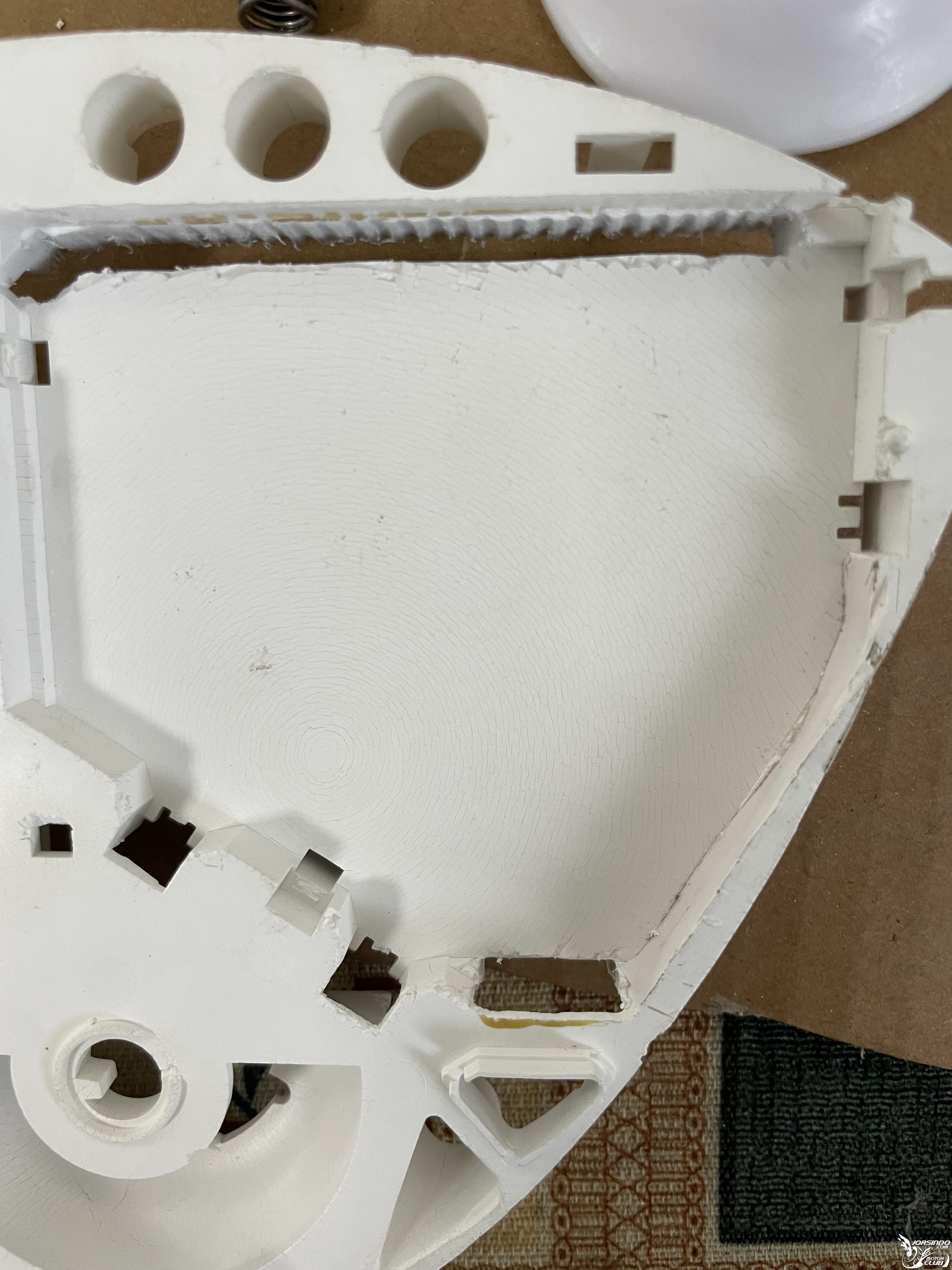

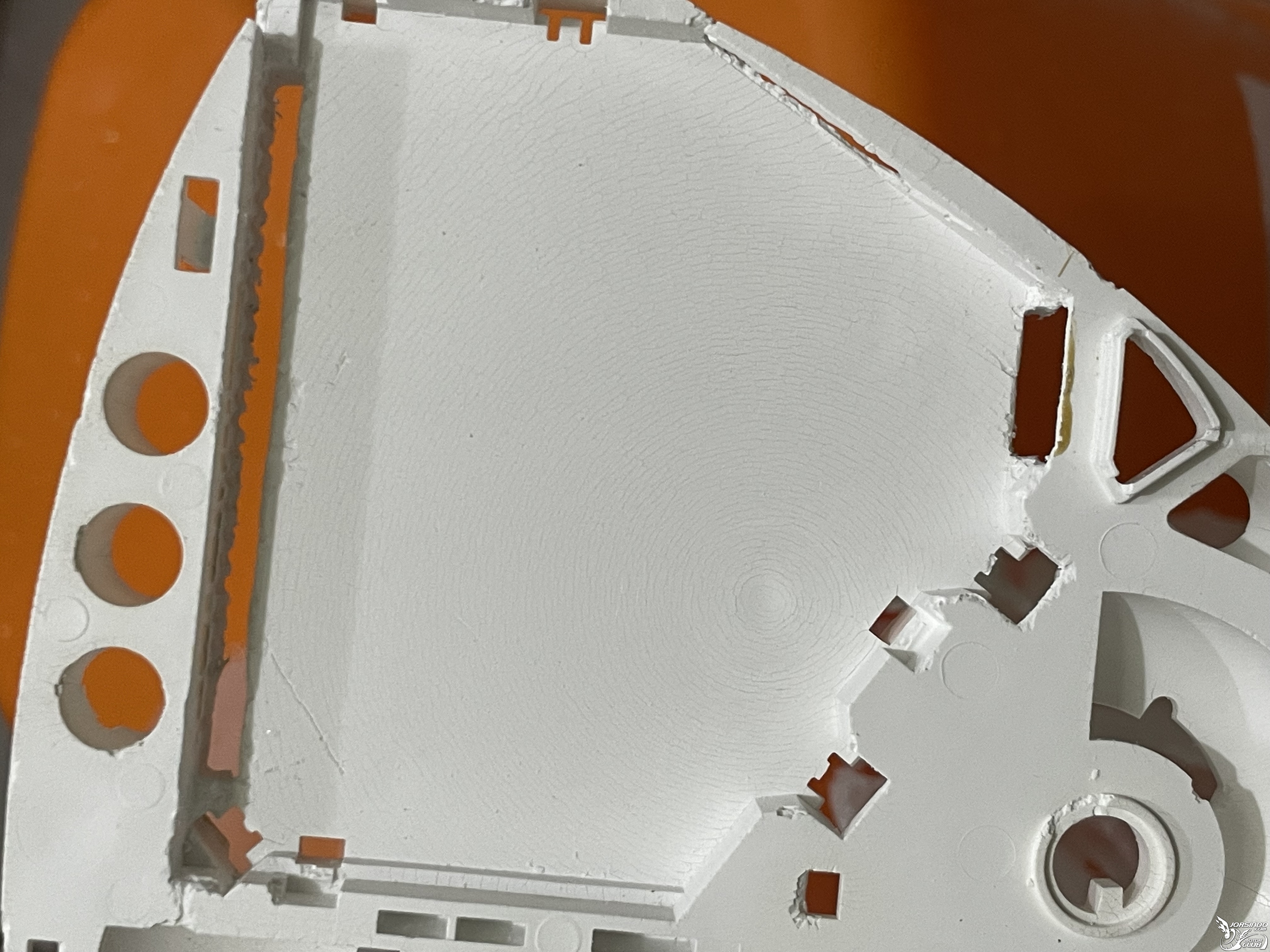

白色塑膠底板挖洞，以方便埋入排針母座

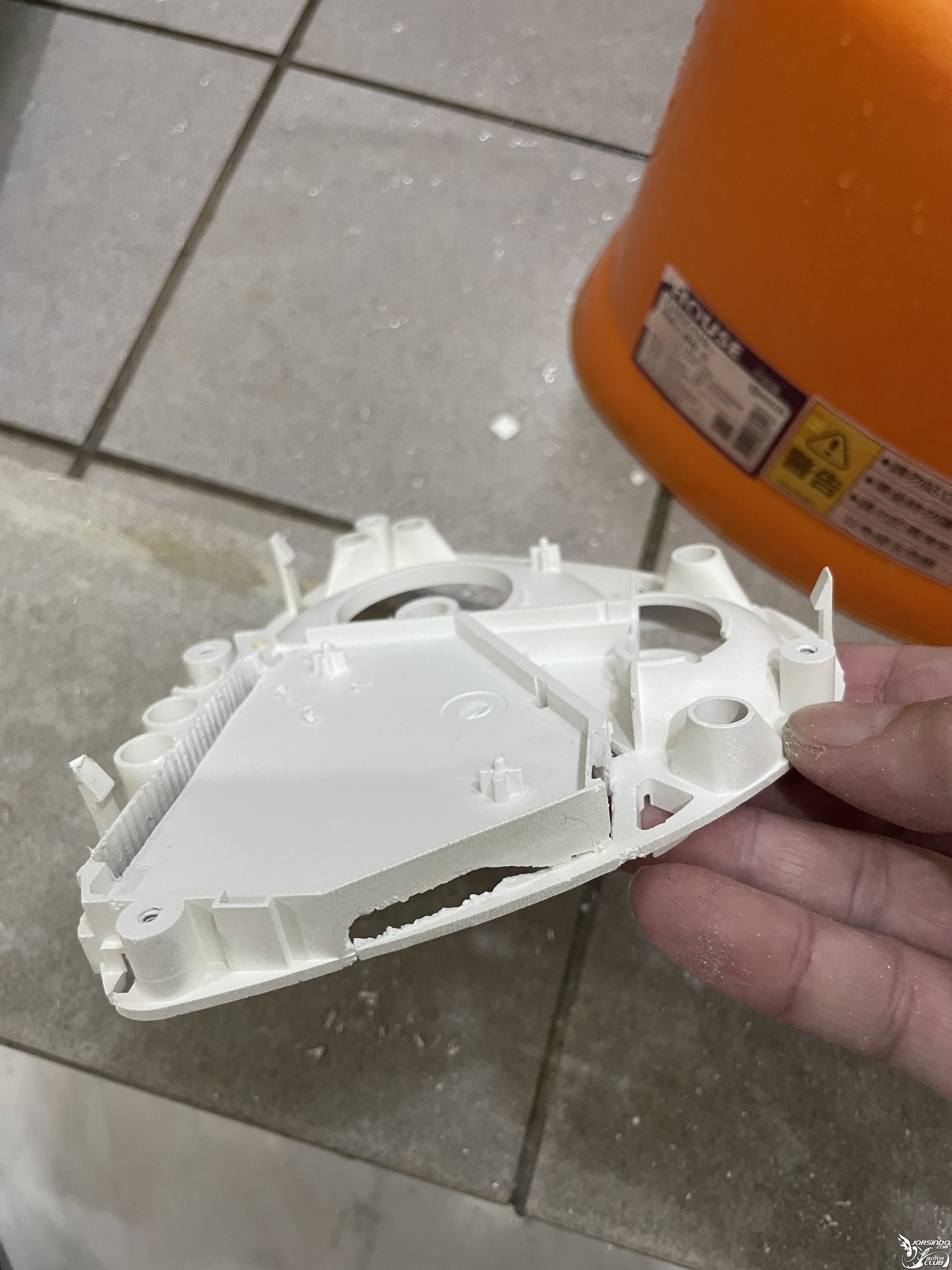

免不了破損

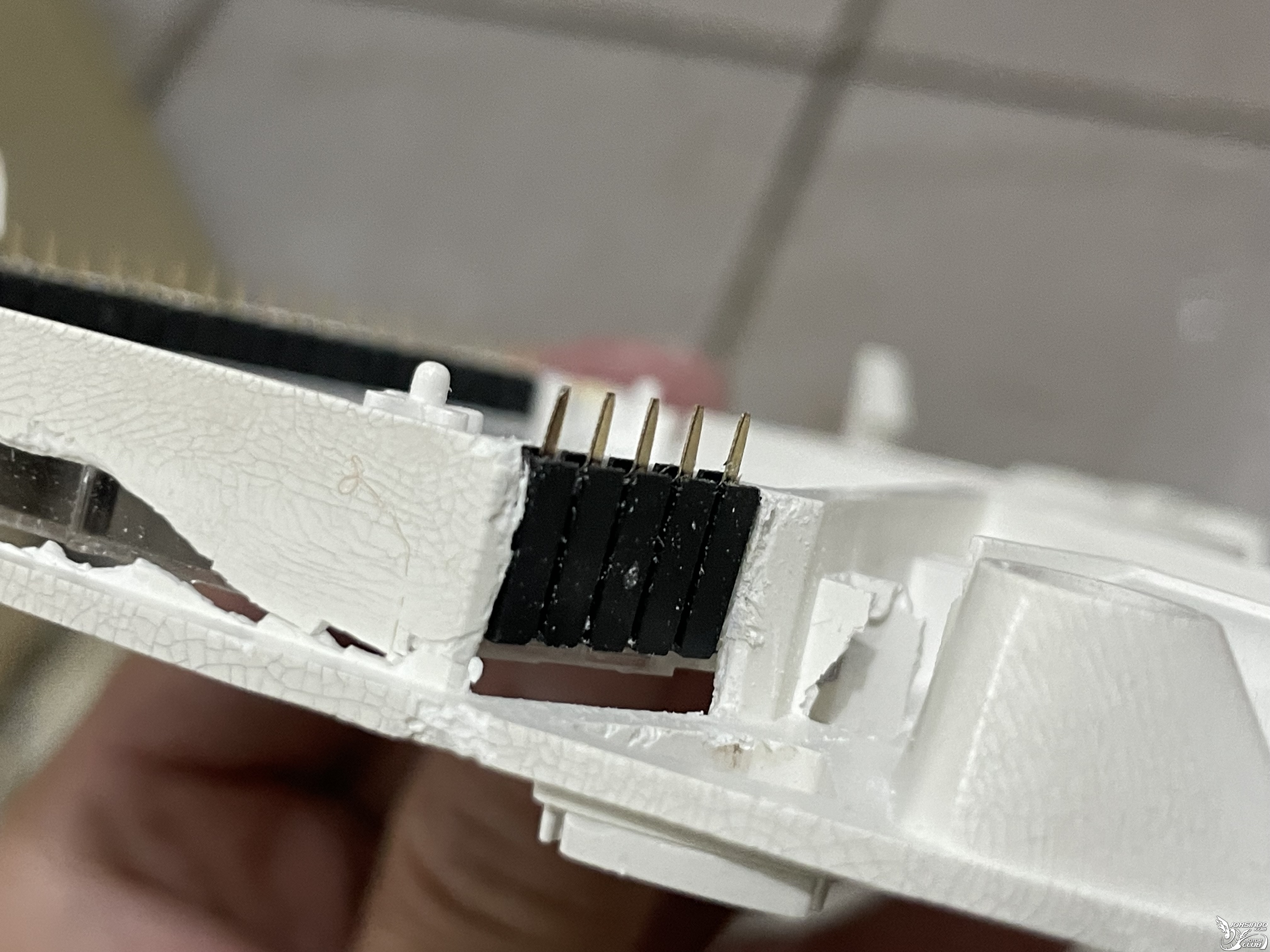

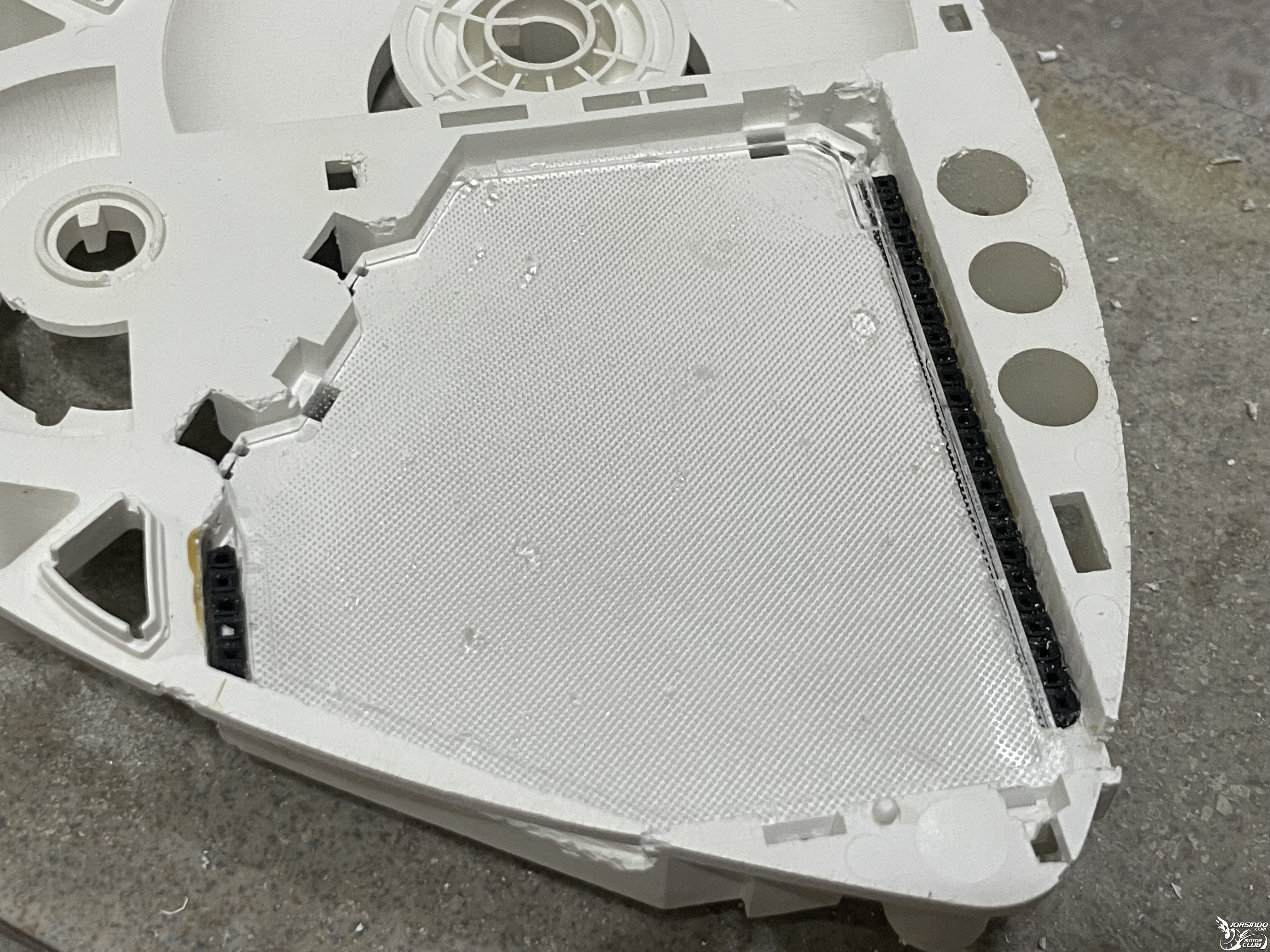

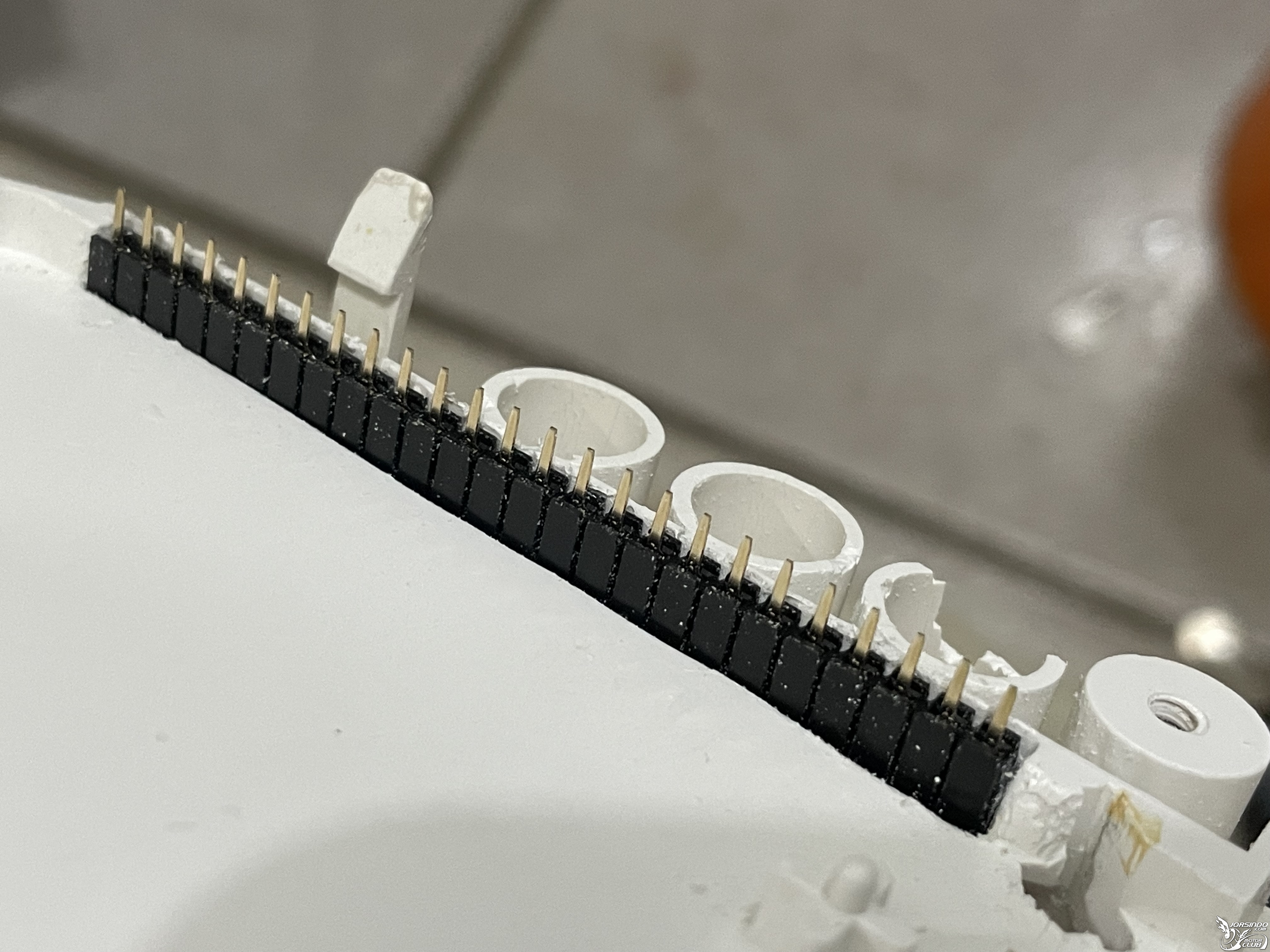

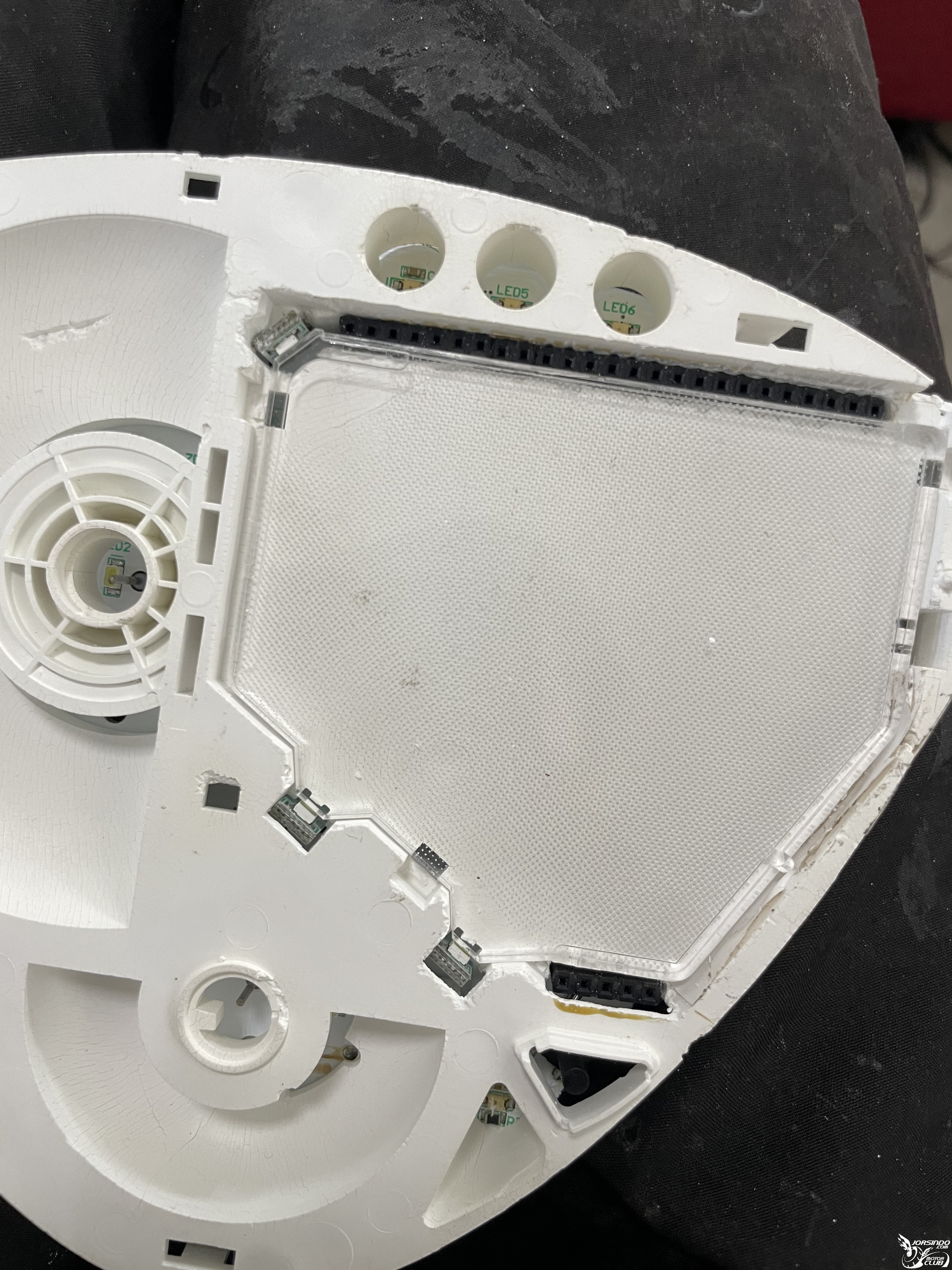

挖完比對一下尺寸，排針母座是否能順利插入和面板下方的透明壓克力板





完美~





更換兩顆按鍵

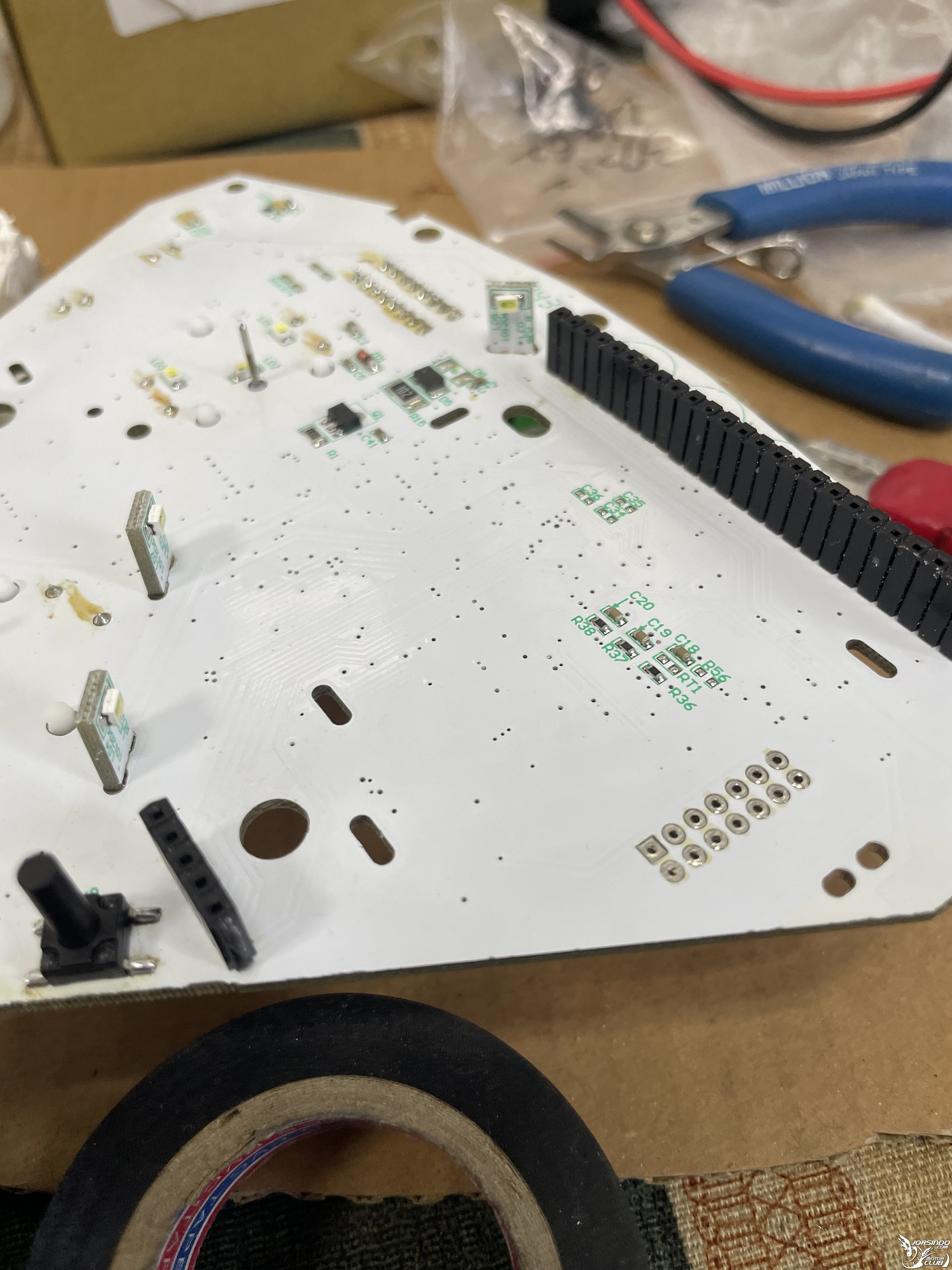

銲上排針母座



組裝



插上液晶面板

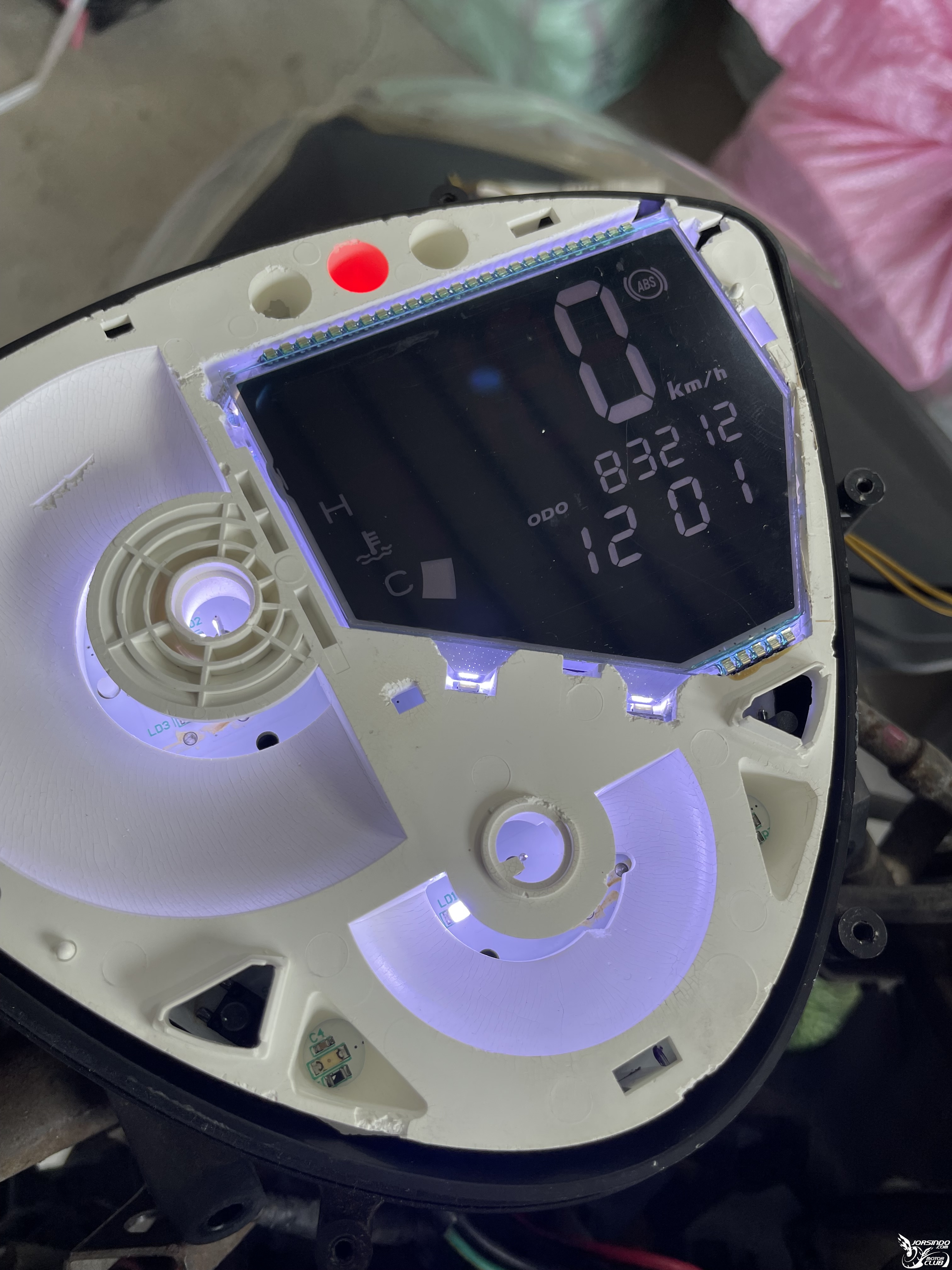

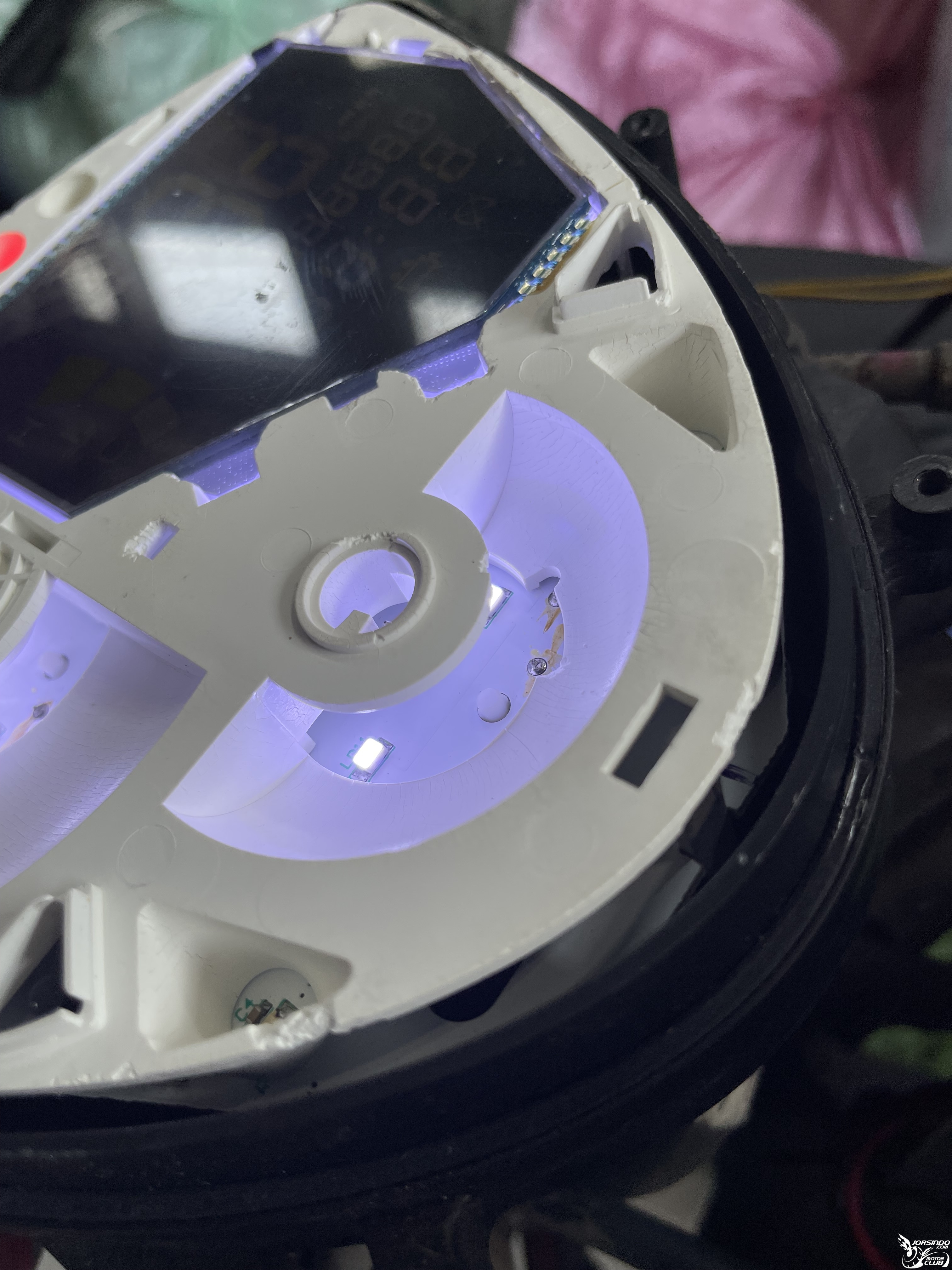

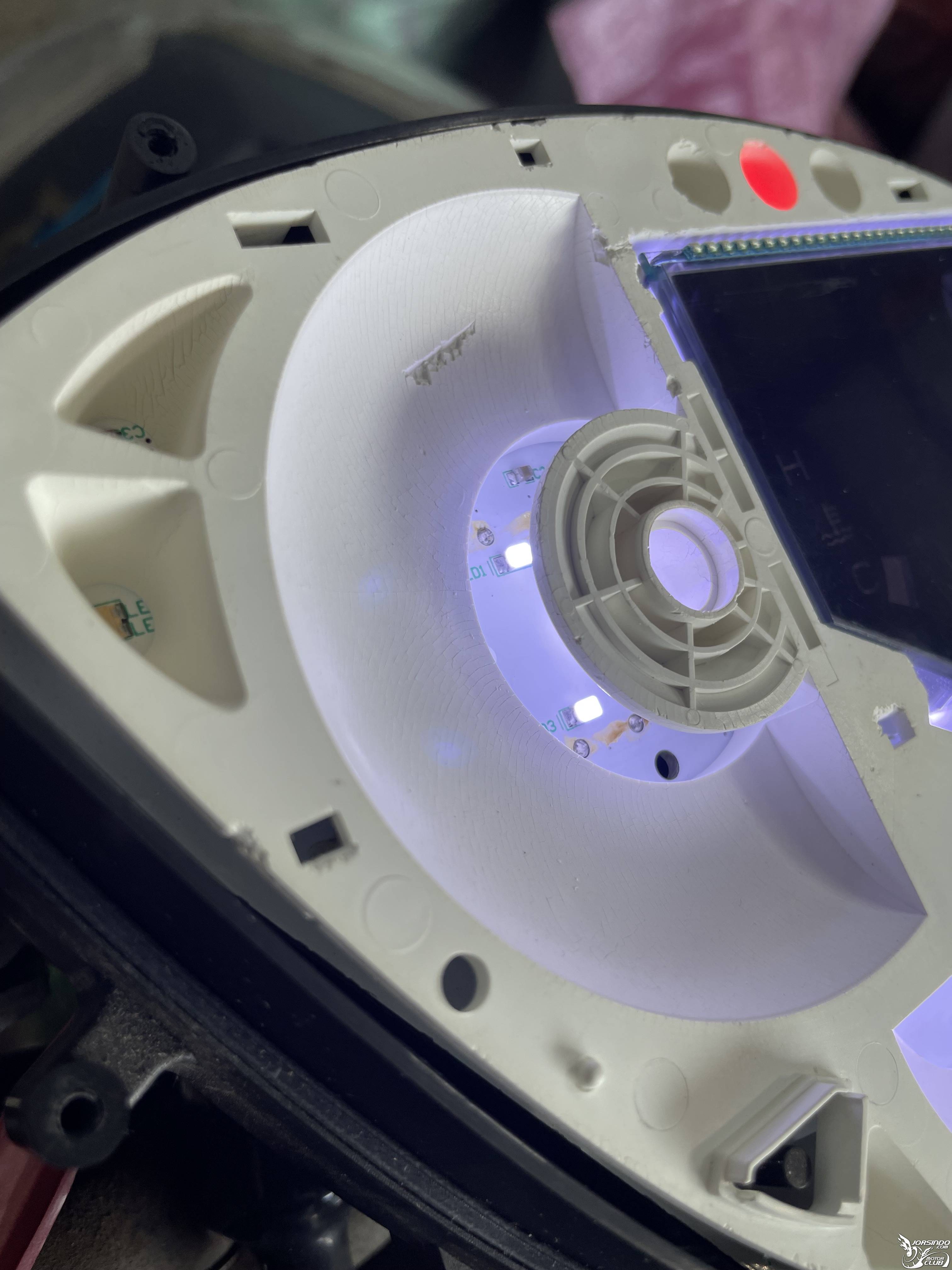

通電測試，完美~(終於能壓按鍵，調整時間，機油歸零)
由於背光LED沒損壞，這次沒更換

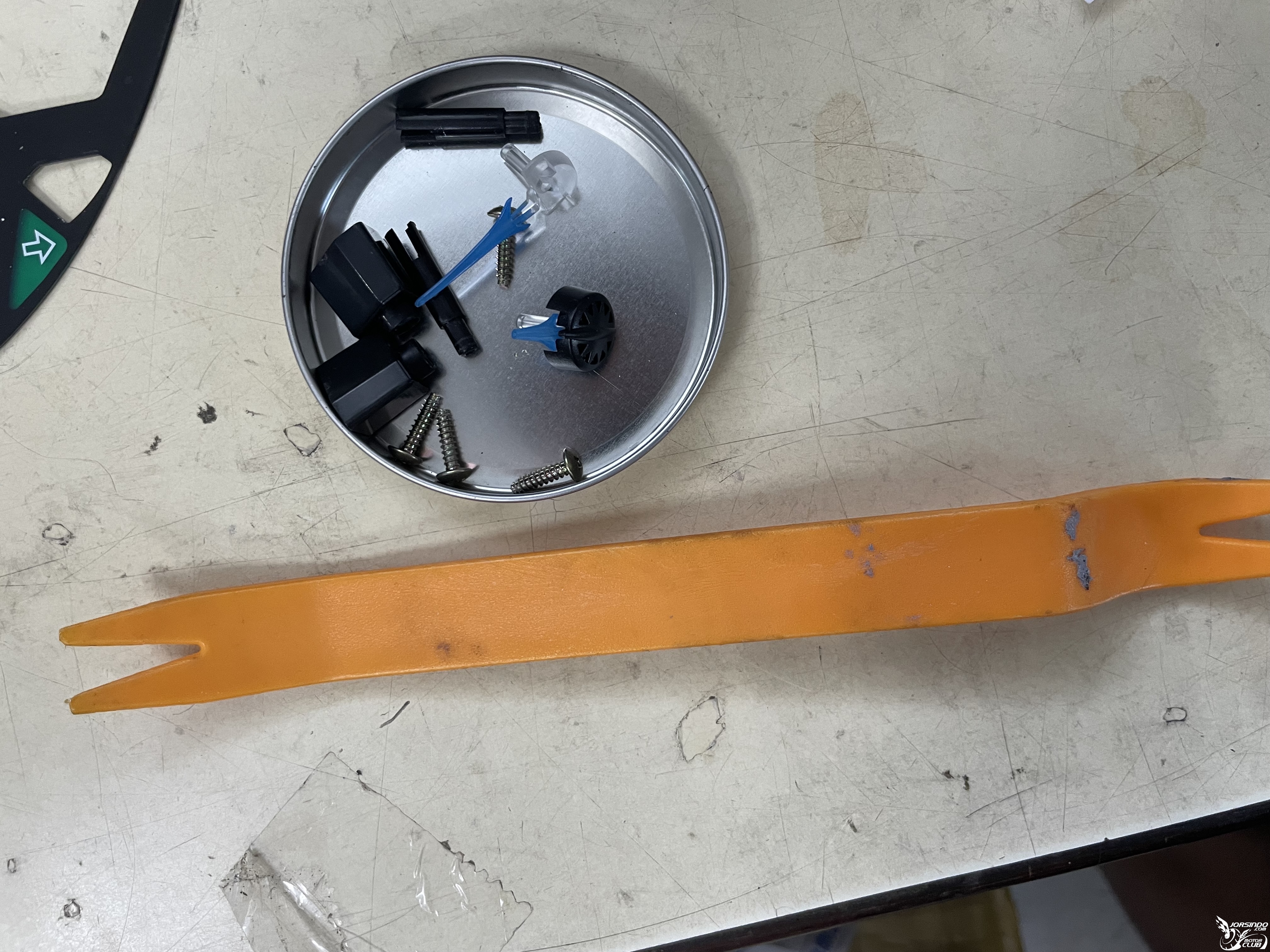

拆指針的工具

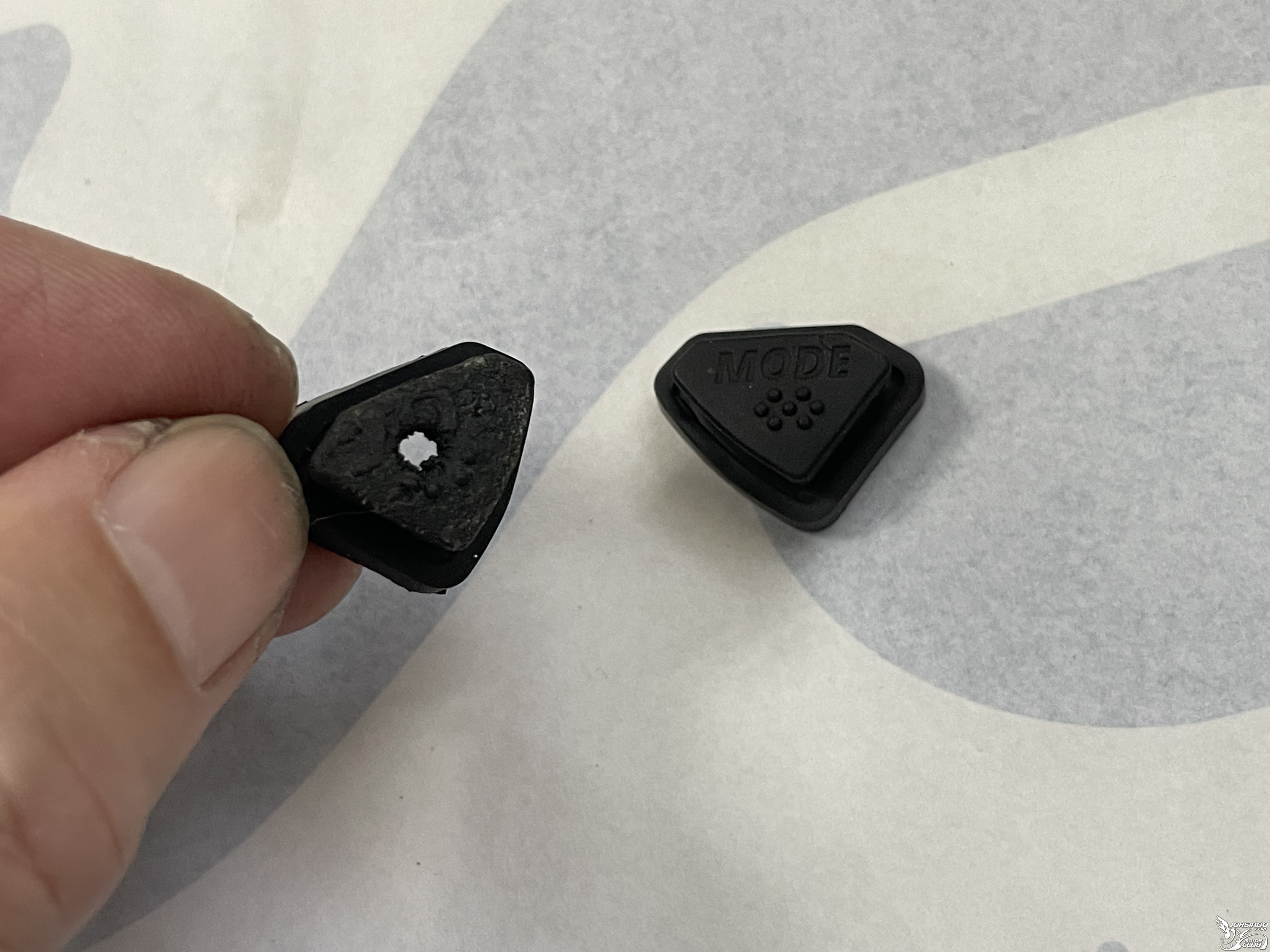

破損的按鍵皮

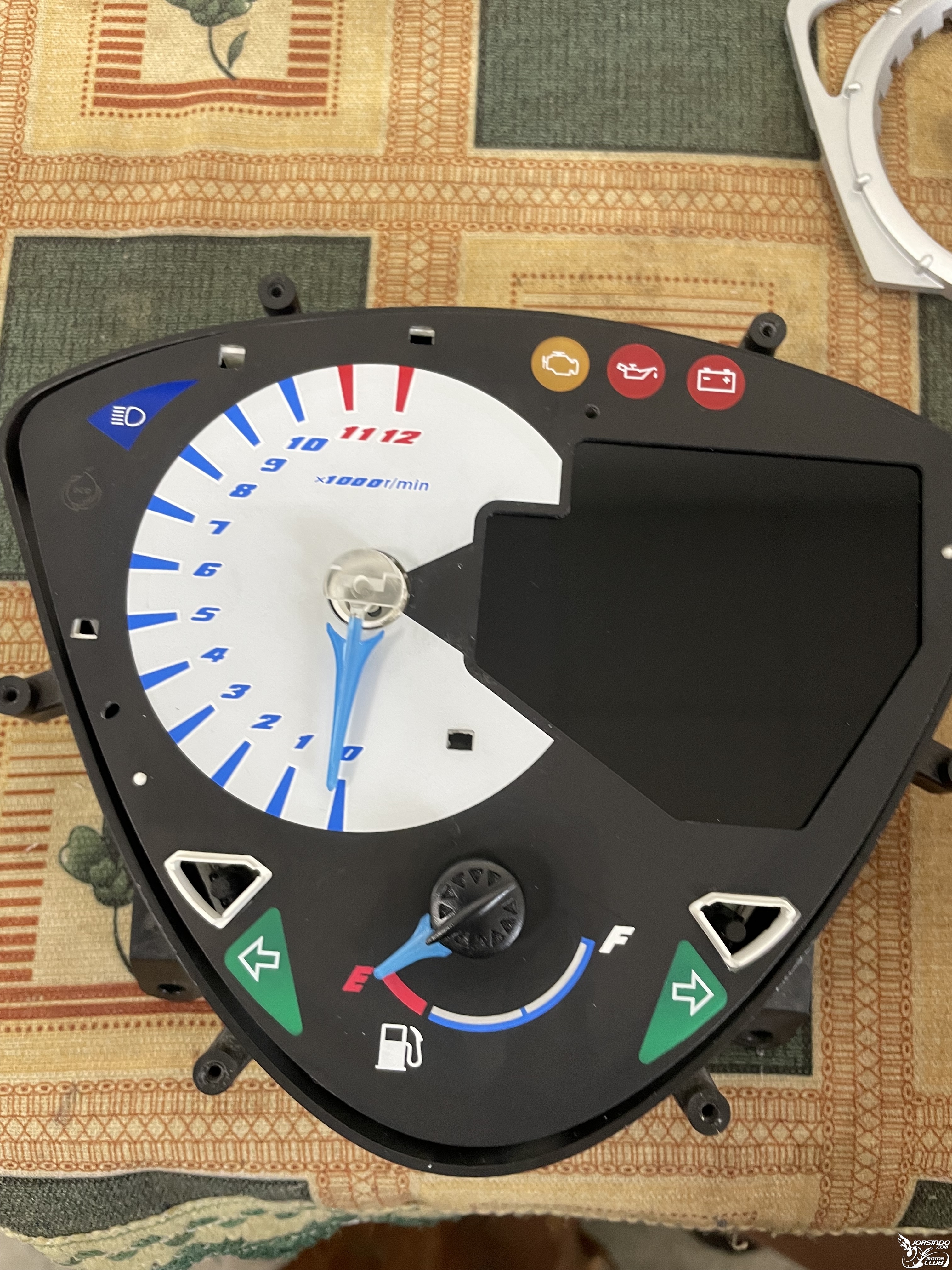

倒裝回去

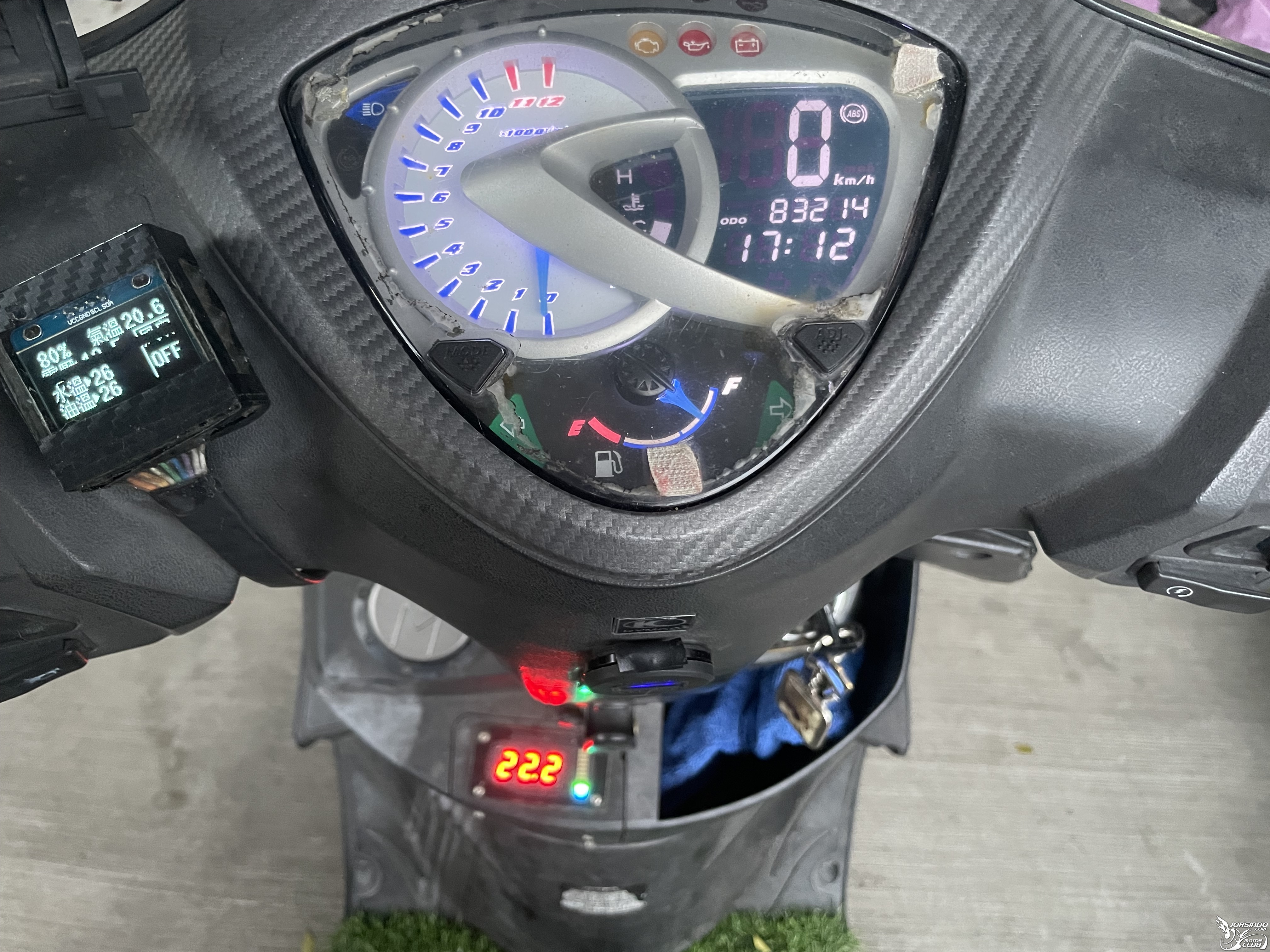

組裝上車


打完收工
