超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)

来源: 維修 s9303312003 2022-8-14 22:15 顯示全部回文 |閱讀模式
17 7991
前一篇分享 如何移除晶片鎖
分享超五 150 晶片鎖,移除及改接跨線(有圖)

這次來看 坐墊絞鏈的問題
超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)3083

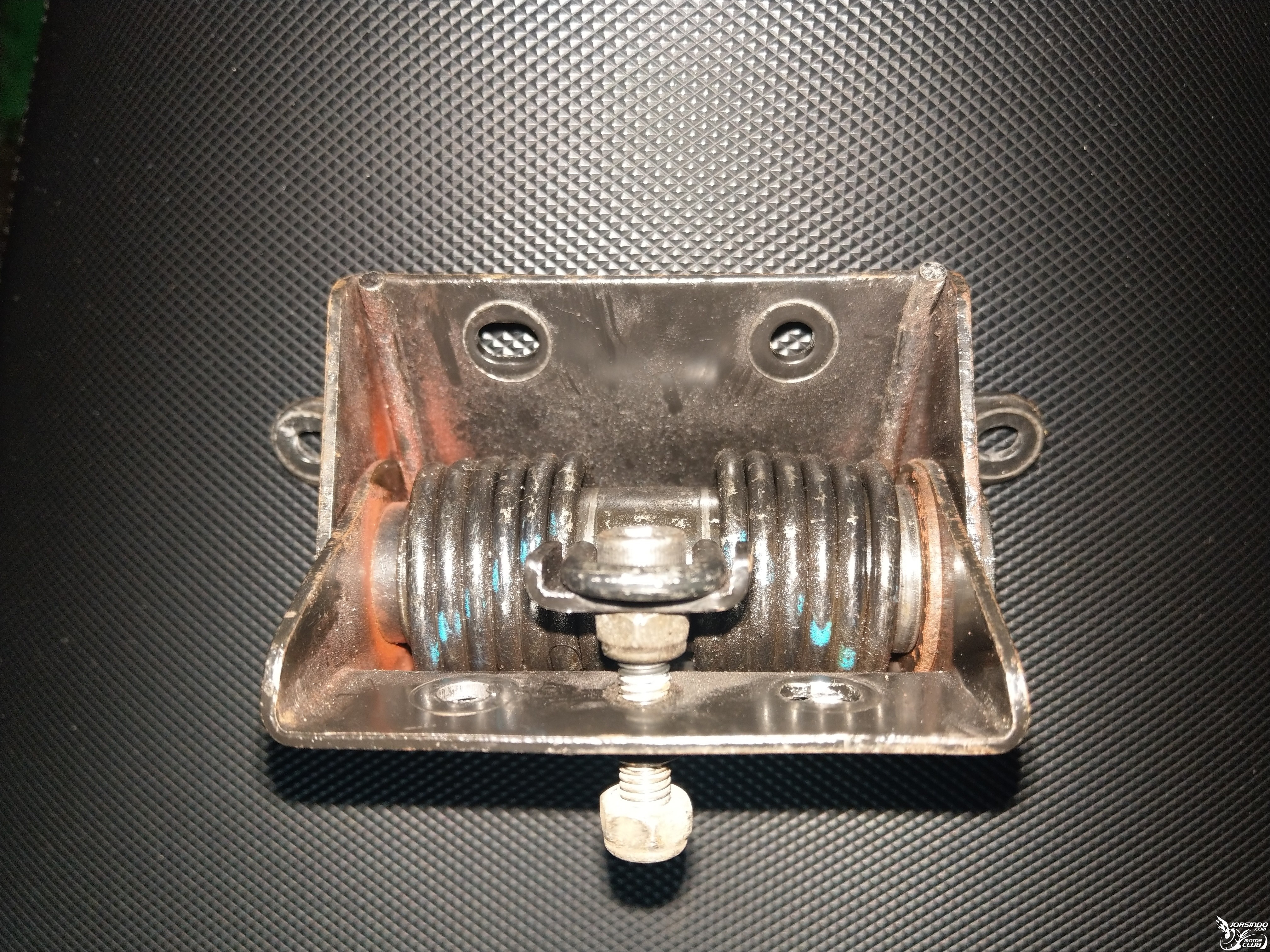

舊款的開啟角度不大,稍微生鏽有點卡住;也容易讓坐墊裂開,決定要換掉
本來以為是坐墊裂開的問題,先拆下檢查發現不是坐墊問題,開始確定是坐墊絞鏈的方向
找了幾篇文章,但文章大多是換成G6用的,還要修改;家裡有一台G6可以當對照

彈簧太強、 不閃,會被呼巴掌

04年G4 08年G5改G6坐墊絞鏈

都是裝 G6用 77300-LHJ3-900 這一款都要修改孔位的
----------------------------------------------------------------------------------------------------------------
剛好找到一篇是有另一個料號的77300-ABC3-C00

舊版雷霆150座墊鉸鏈請問

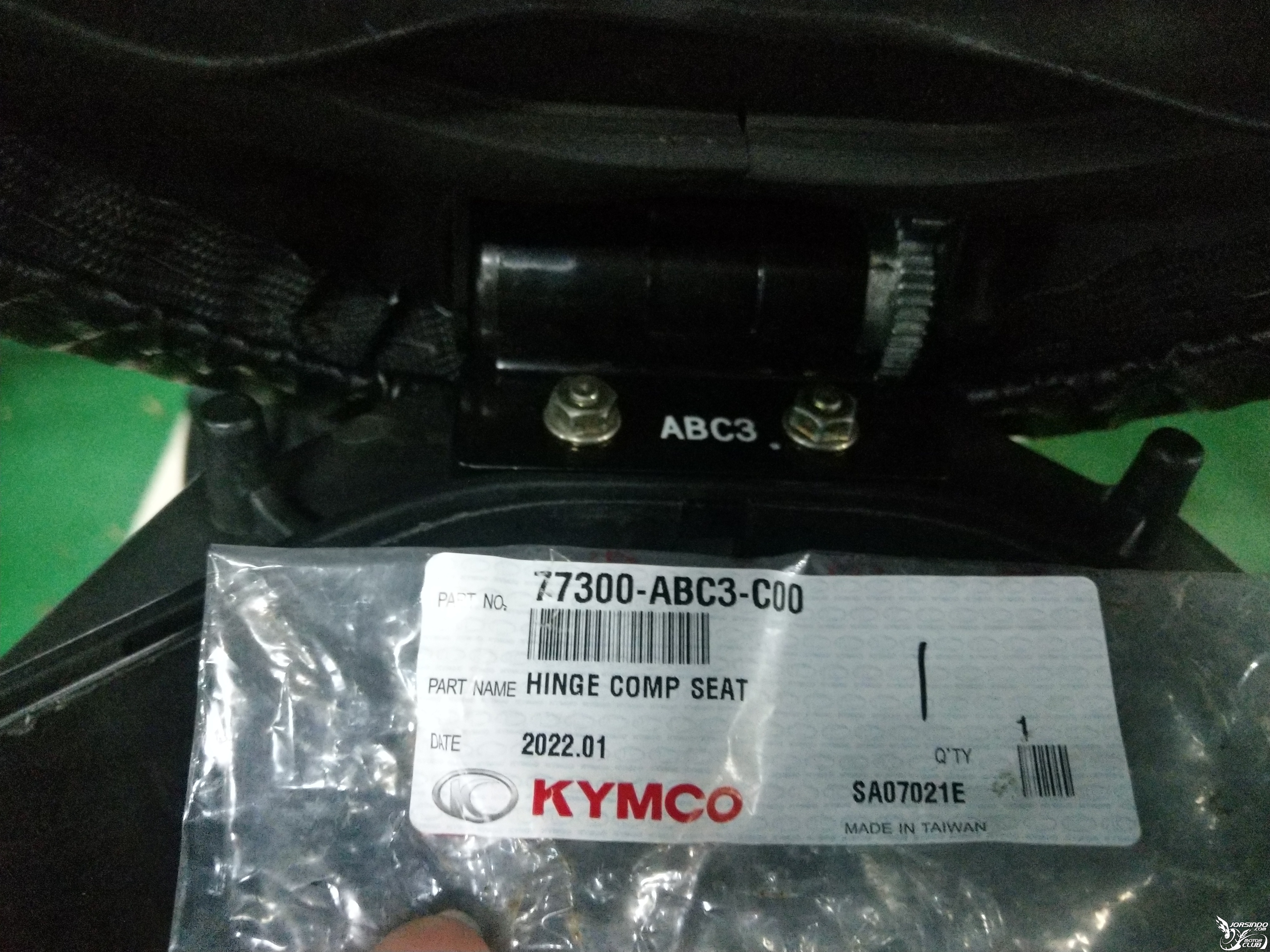

因此拿著舊的去材料行問,兩個一比對完全不用修改,可以直上

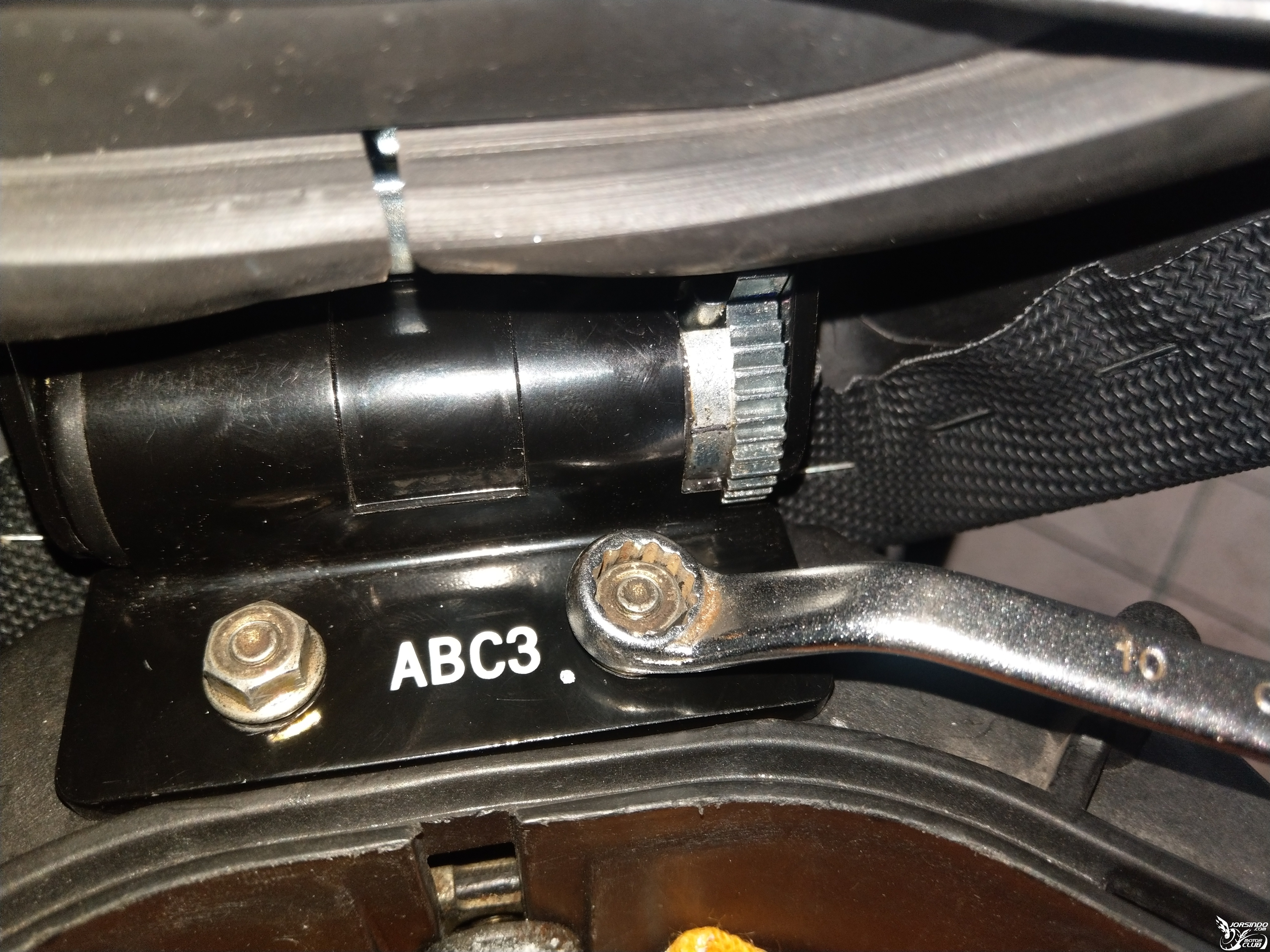

就拆下來換上去,沒有難度,只需要10號的梅花板手
超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)7808
超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)8936
單純換坐墊絞鏈的部分就到此結束,如果要換坐墊可以一併更換

======================================================
然而坐墊開啟角度變大了,但坐墊有加厚彈不起來;連固定住都沒辦法,還會自動關起來巴到頭

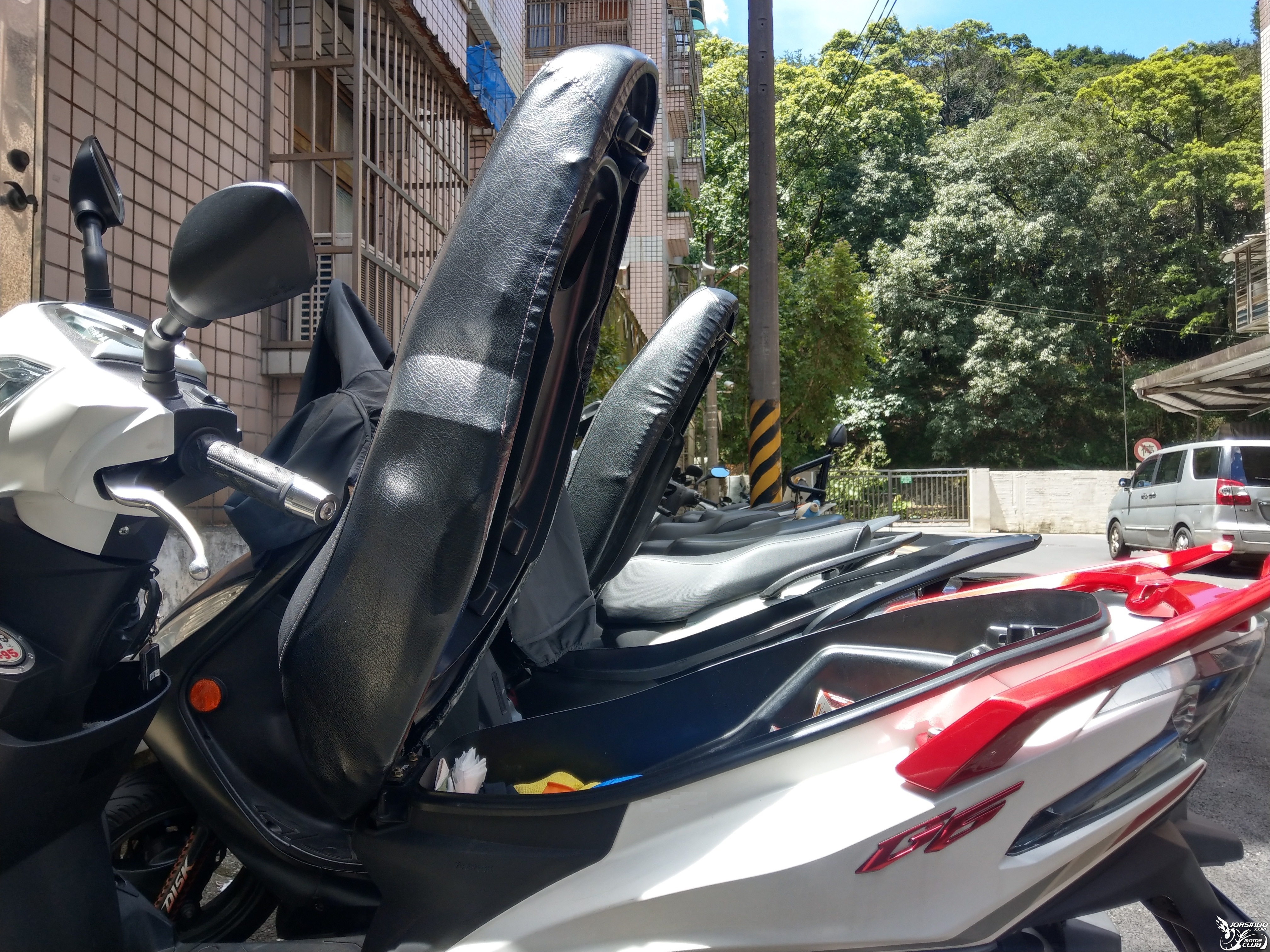

換過坐墊絞鏈後,能開啟的角度還是比G6的小一點,但已比原本舊款的大多了,但忘記拍原本的了 超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)7875
超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)1867

因此又萌生調整絞鏈的想法,又參考了這一篇
FIGHTER 6 坐墊彈簧調整教學

SMAX 155 歐規坐墊彈簧分享
SMAX 座墊彈簧調整教學

可都沒看到同廠牌有類似的教學分享,但絞鏈原理跟外觀似乎相同,應該可以通用?
因為看圖片跟影片,似乎很簡單;實際上卻沒這麼容易
先準備好會用到的工具,8/10號梅花板手、活動板、手螺絲起子
超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)2113

再來就是把絞鏈拆下來,會比較方便施工;不然就要拆下馬桶座才能固定絞鏈
但這樣太麻煩了,接下來施工若有兩個人會比較方便些

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)9836 超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)6479

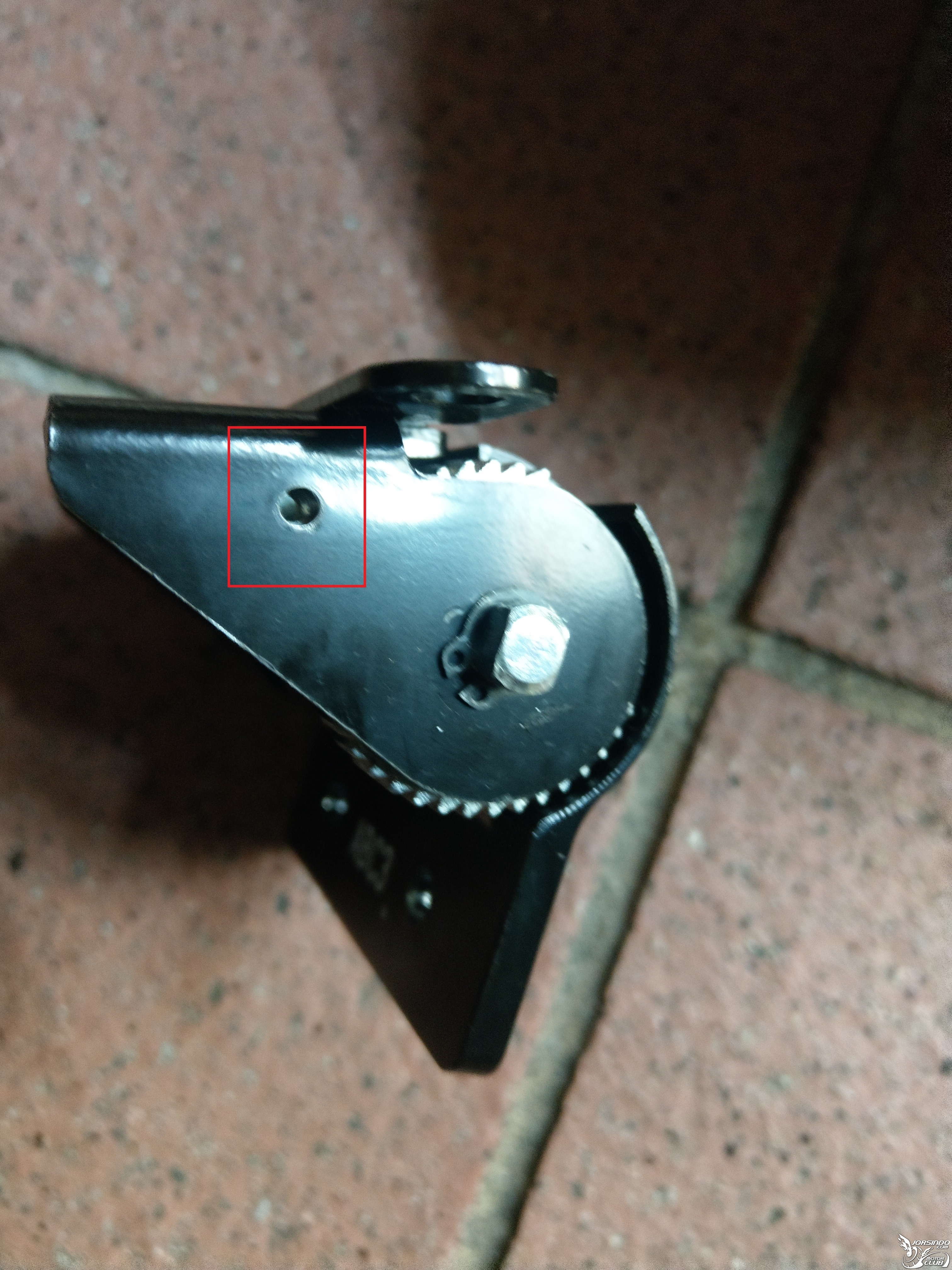

拆下的絞鏈,先找到有螺絲的這一邊,將螺絲卸下後,方便後面要調整時,有一個卡絞鏈的座

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)2577
因為不知道那個叫甚麼,姑且稱之為"絞鏈卡座";知道名稱的話,可以幫忙補充
再來就是要轉動絞鏈,會用到活動板手;那個C型環不拆也可以施工,呼應FT6那一篇

"取下側邊C型環讓活動扳手有更多接觸面積,不取下應該也是可以,是怕活動扳手咬的面積減少會滑掉。"

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)1941
像是這樣的方式夾住即可,因為沒有工具可以拆C型環,就直接來轉動了
施工前先畫個記號,才會記得原本的鬆緊位置,可依照個人喜好做絞鏈的調整


超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)9502
因為一個人沒辦法,邊拍影片或拍細圖片,只能大約拍跟形容一下

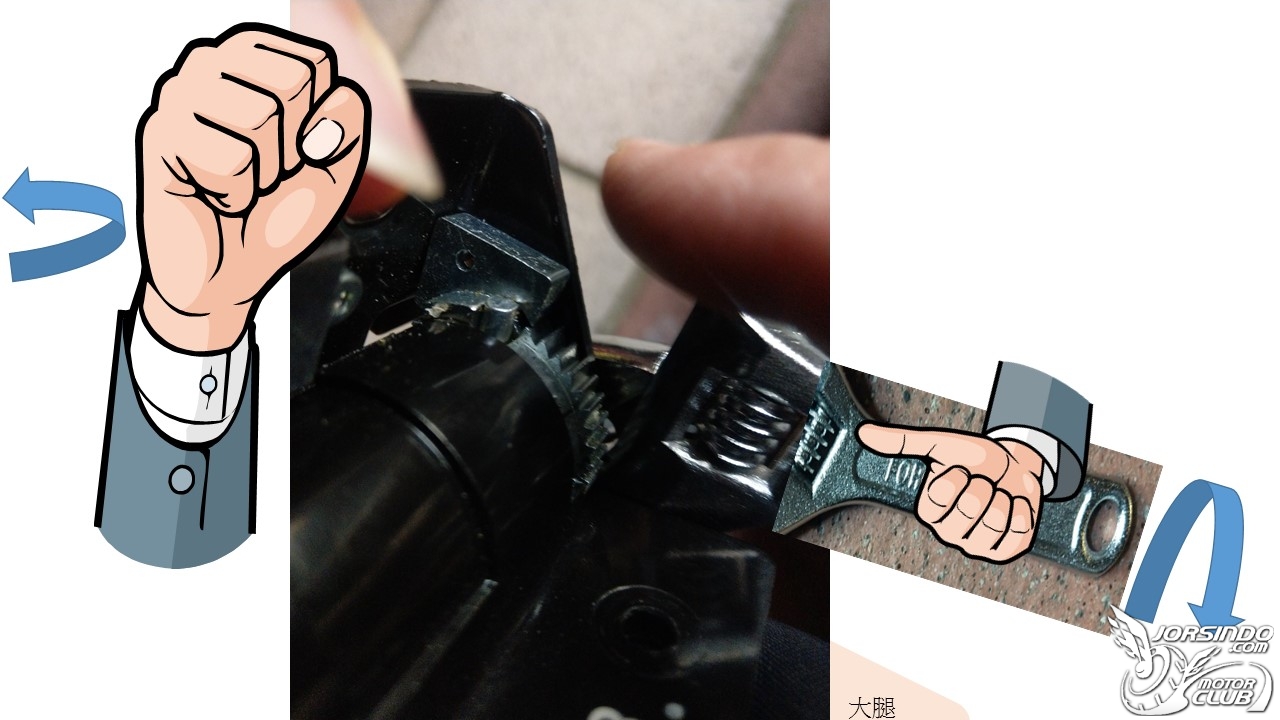

左手抓著絞鏈(鎖坐墊位置),向後拉;大腿抵住絞鏈下端(鎖馬桶位置)當固定,右手用活動板手夾緊,順時針方向下(拉緊)

"順時鐘是拉緊絞鏈,逆時鐘轉是放鬆絞鏈"

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)1165 超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)8870
之前螺絲鎖住的絞鏈卡座,為什麼要先鬆開就是如此,這樣施工時候才能轉動

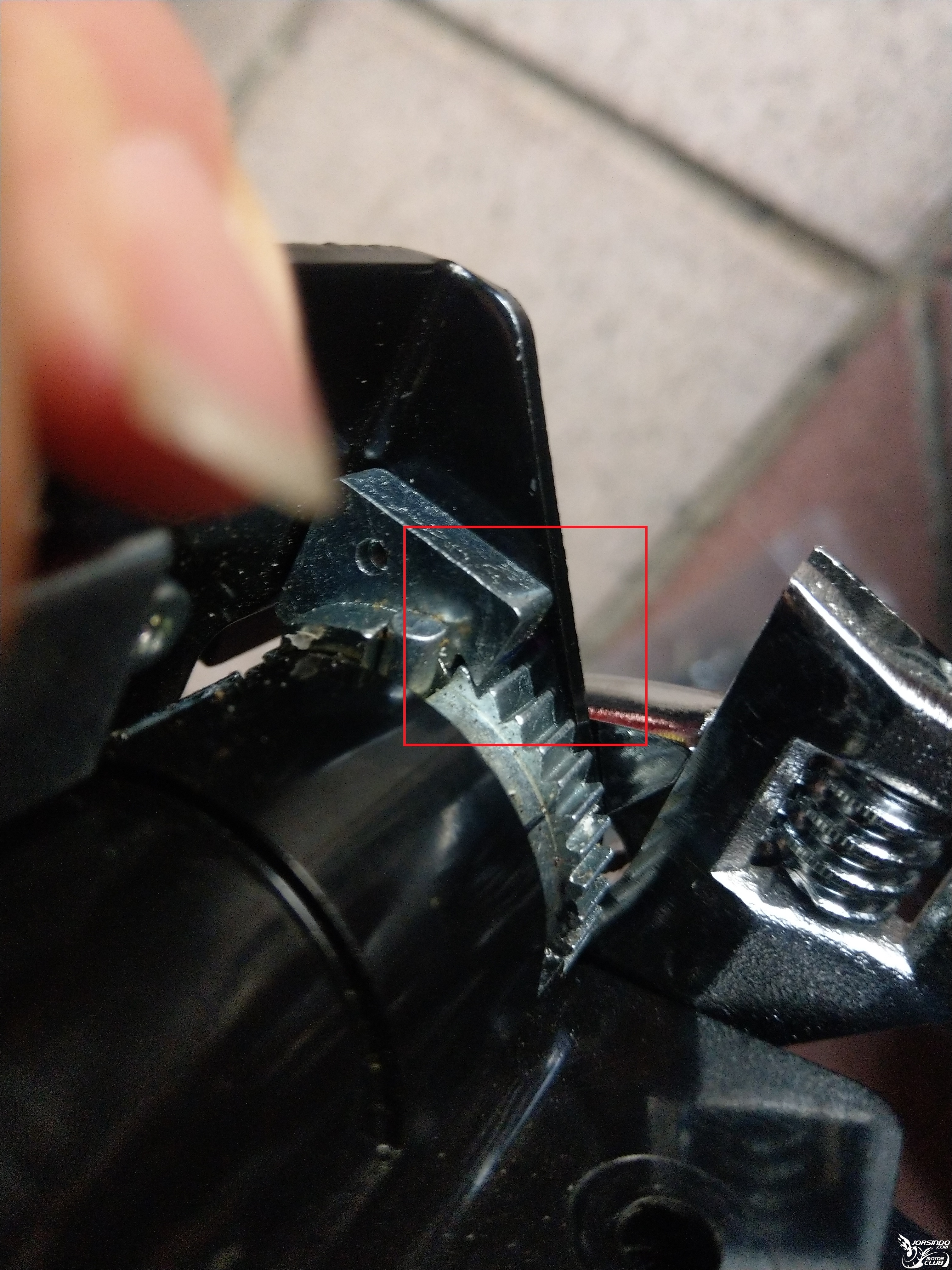

若要方便調整,可用右手大拇指或左手無名指;去撥動絞鏈卡座,可以更方便調整
這時候兩個人就會方便許多超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)3554

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)7312
最後就是照個人喜好調整,這張圖上是轉四段;黑色線是原本換掉時的位置
一段就是絞鏈卡座卡住的算一段,所以四段就是卡座往後卡到第四個
本來想這樣應該夠了,裝上坐墊後,覺得角度還是不夠;又多轉了兩段;總共六段

"越多段越緊,越緊越難轉動"

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)3880 超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)7693
最後就是鎖回去,8/10號梅花板手要用有倒Z型的這種;水平的就很不好施工,有[color=rgba(0, 0, 0, 0.8)]棘輪板手的話更方便
[color=rgba(0, 0, 0, 0.8)]

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)6562

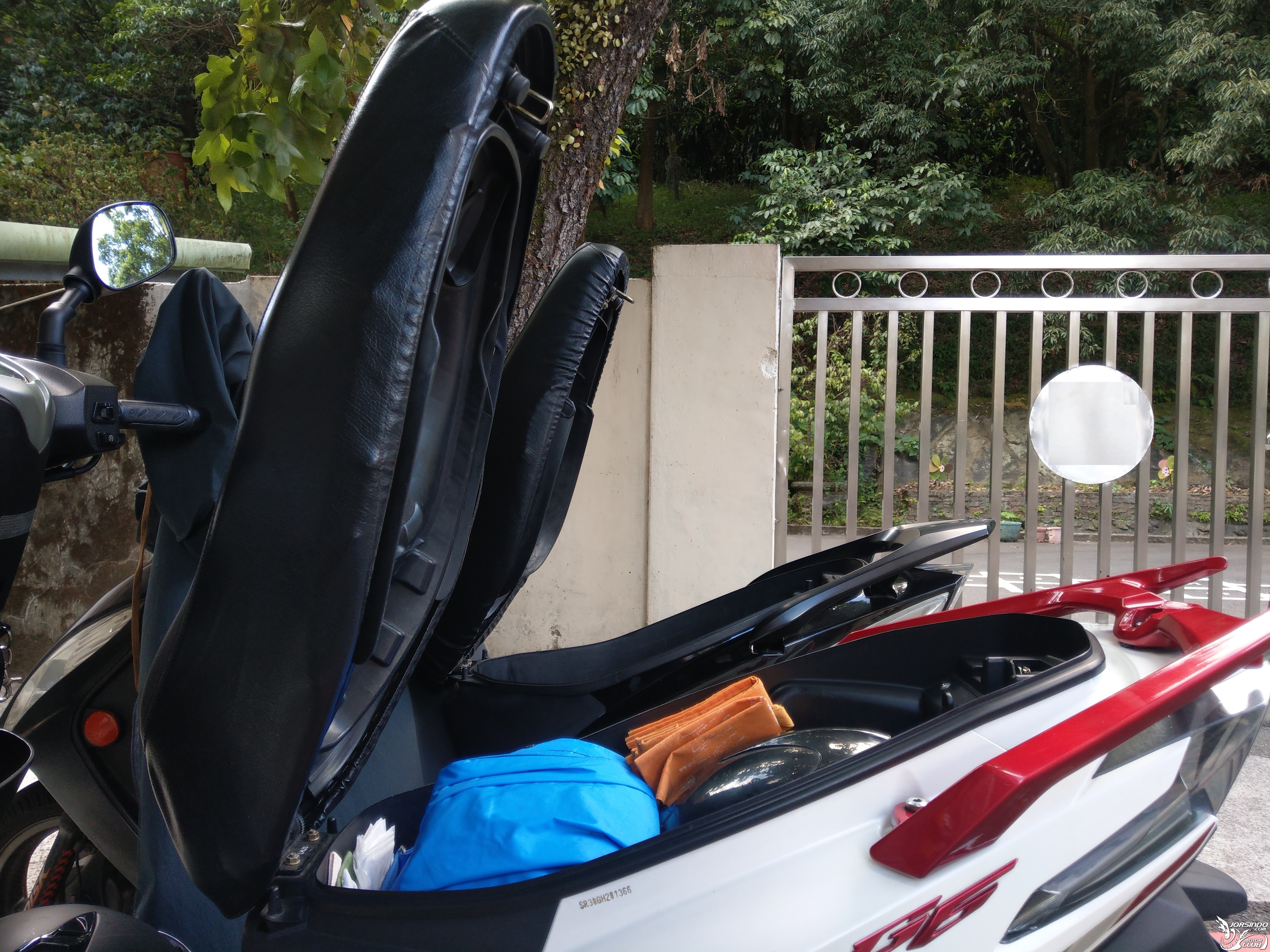

最後就是,調整前後對照;左邊施工前,右邊施工後
超五坐墊可以自動彈起外,不會被巴頭;而是 會被呼巴掌
=================================================================


結語
先前爬文看到FT6跟SAMXII的坐墊絞鏈調整,這樣也可以運用在超五上
但SMAXII的絞鏈卡座,還多了一個孔洞可以用六角板手放入來調整;方便許多
因此大膽推論,調整的方式應該都是一樣的


這樣子就完成了坐墊絞鏈的調整,有需要換坐墊、換絞鏈、調整絞鏈都可以一次搞定
以上就是分享如何更換、調整
雖然車子已經退流行,希望能幫助到現在還有類似困擾的車主們

本文最後由 s9303312003 於 2022-8-15 12:44 編輯

給個讚

讚: 5.0
讚: 5
  發表於 2022-8-15 19:24
參與人數 3紅利點數 +15 收起 理由
panpp2738 + 5 感謝分享
c45665456 + 5 感謝分享
葡萄不一樣 + 5 感謝分享

瀏覽全部評分總評分 :  紅利點數 +15

網友回覆18

c45665456 2022-8-14 23:44 顯示全部回文
感謝分享
我的FNX坐墊也開始不舉惹
感謝分享!

超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)7540
shiauyu 2022-8-14 23:57 顯示全部回文
感謝分享!久了超怕裂馬桶。
s17235 2022-8-15 01:21 顯示全部回文
感謝分享~~~

peppy 2022-8-15 01:26 顯示全部回文
光陽原廠出廠的車都有自動彈起ˋ座椅
印象中其他廠牌出廠時的椅子都是要自己往上打開
這就是光陽的優勢
有自動彈起ˋ座椅如果車廂有異味要曬太陽也蠻簡單的
打開車廂都不怕風吹忽然間被蓋上了
真的蠻方便的
謝謝樓主分享 本文最後由 peppy 於 2022-8-15 01:27 編輯

山城樂逍遙 2022-8-15 03:08 發文來自手機 顯示全部回文
蠻帥的,感謝分享!
richie 2022-8-15 06:07 顯示全部回文
感謝詳細內容分享~讚
小沛沛 2022-8-15 06:13 顯示全部回文
感謝分享超五 150 坐墊絞鏈更換,自動彈起ˋ調整方式(有圖)2065
