『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析

来源: 保養 may_xiii 2022-8-5 14:57 只看這個作者 只看大圖 |閱讀模式
15 1443
前言

沒錯,最搞事的小夥伴又出現了!
話說拆車的那天

直到朋友祝福之後才知道
原來今天是情人節

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析899

別人情人節在噗滋噗滋
我情人節也在噗滋

只是別人跟另一半
我只能跟避震器

拆著拆著就哭了....


話說這台車網路上的資訊,幾乎查不到
(嚴格說不是幾乎,是根本查不到!)


問有沒有賣這種車子的油土封,沒賣!
打電話到門市,沒在做這服務!

問門市技術人員,沒在幫人保養!
打電話到原廠,客服說我不是技術人員!


甚至問技術人員,原廠
『阿,那個....那妳們知道油土封規格嘛?』

不知道!
那....我想保養我的前避震該怎麼辦?

『親愛的顧客您好,我們有賣一整套組原廠避震』


於是我抱持著
『只要自己夠大膽,害怕的就是別人』的心態

啥都沒準備,就開拆!

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析3529


看我這麼可憐情人節還要寫拆避震特輯
好心人投幣收藏一鍵三連吧

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析9405




開始之前重點提醒

1:AI-1 SPORT ABS版本的前避震器
拆的時候必須要非常注意

『阻尼棒,避震管』哪個是哪邊避震的
因為....此款車種左右邊的阻尼棒構造是不一樣的!

一個是一個大洞,(流速較快)
一個是三個小洞,(流速較慢)

『鎖卡前的』左邊阻尼棒:為一個大洞的
『沒鎖卡鉗的』右邊阻尼棒:為三個小洞的




2:此篇文章僅教學拆解避震的方式
關於怎麼從車上拆下避震?

其實跟其他車子一樣!當然會拆下來,就一定會裝回去!
至於裝回去的細節

可以看個人發布的TIGRA 150前避震拆解教學
可以從此篇『第五章』開始了解把避震上車的細節

萬劍不離其宗




在此先寫避震構造細節
這樣大家準備東西就會比較好準備

而且厲害的人,一看就知道
(當然後面還會再寫一次量測照片)

總長:47.2cm
內管長37.1cm
管徑33mm

彈簧31.9cm
彈簧線徑0.4cm

阻尼棒長2.315cm
阻尼棒彈簧長2.4cm
阻尼棒彈簧線徑0.4cm

油封規格33.46.11
(33芯內管,46管徑,厚度11)





『以下為您必須準備的』

跟我一樣告白失敗的話

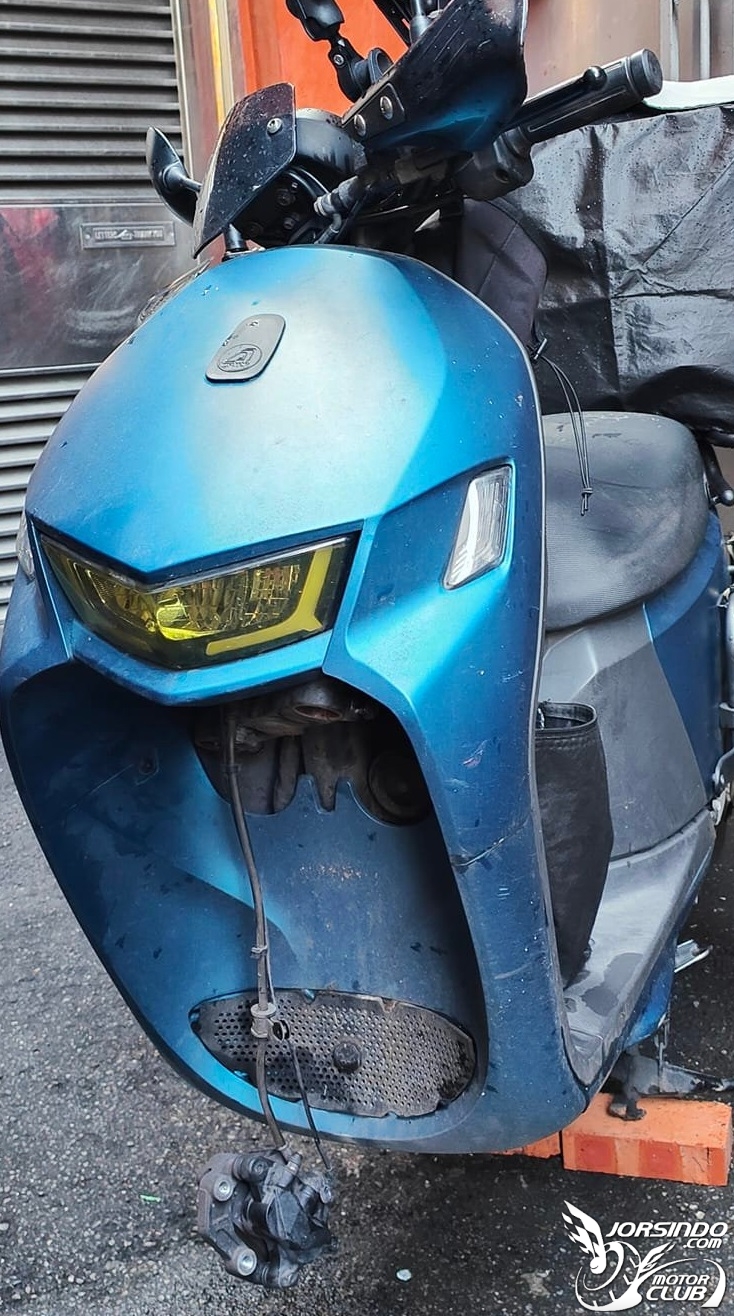

從地板上拿的兩個磚塊墊高車子情人節修車吧

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析4016

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析1326

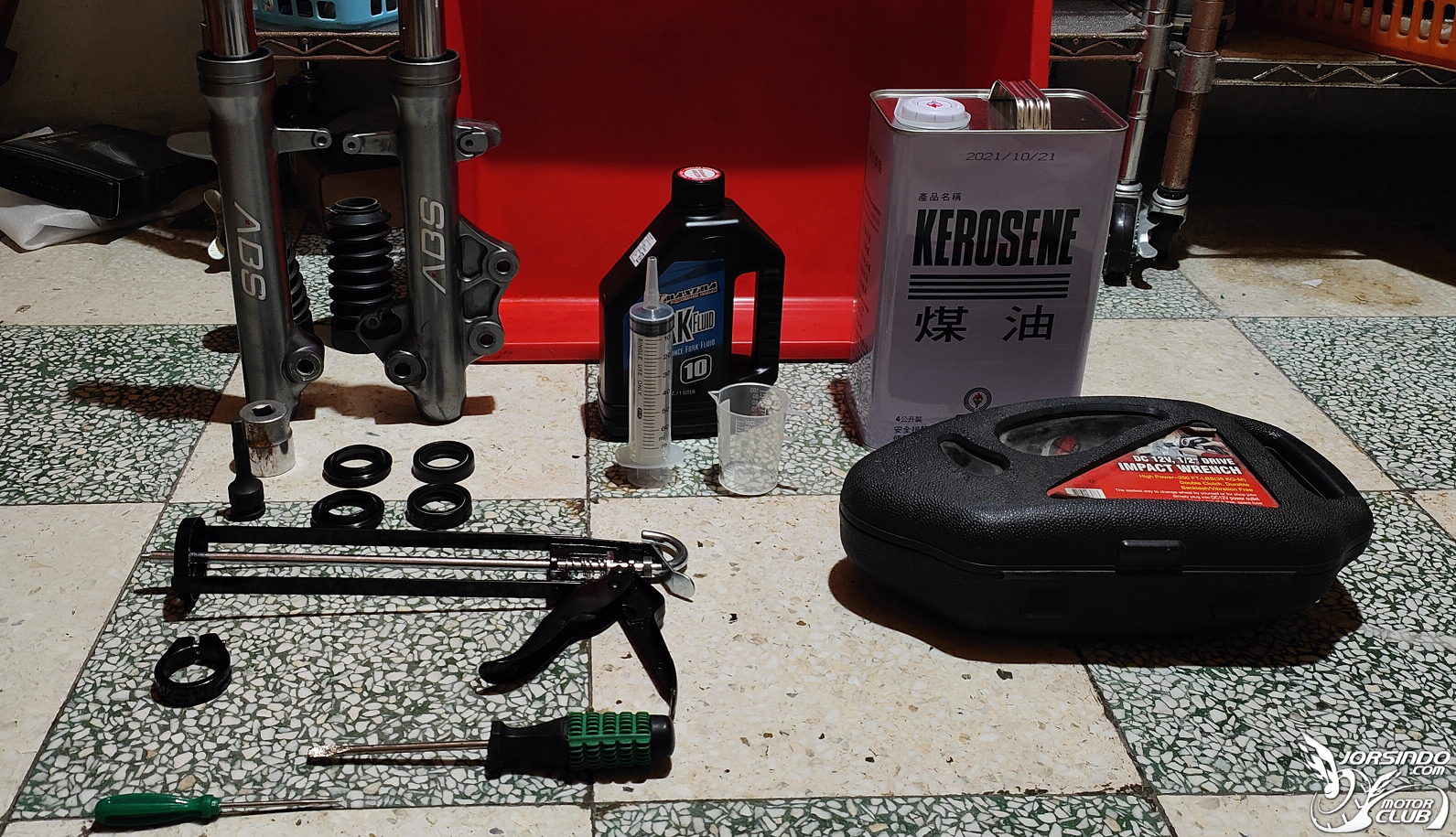

還有這些東西
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析5155




『液體耗材』

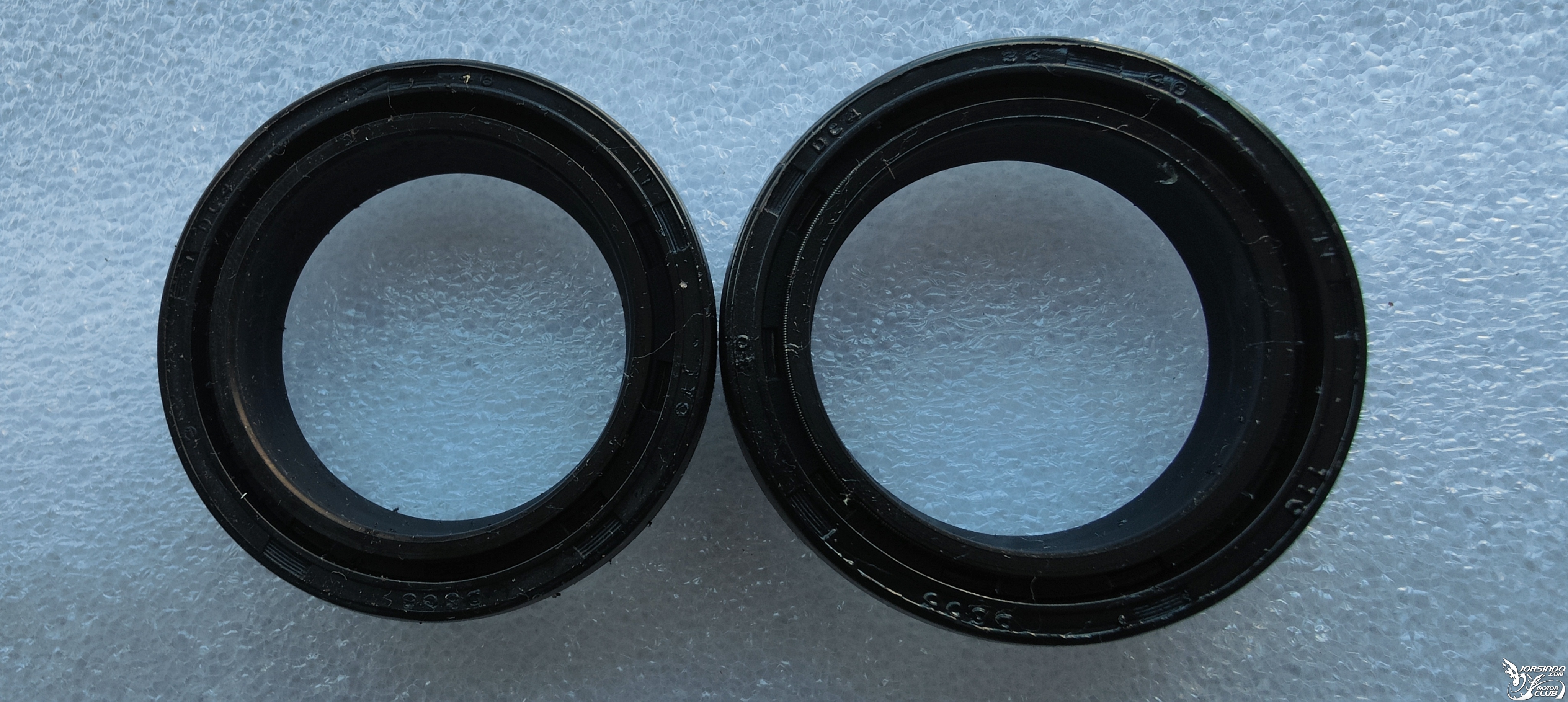

油封 X2 -33.46.11(33芯內管,46管徑,厚度11

土封 X2 -未必要準備
因為原廠避震用防塵套,內無安裝土封

強迫症可額外安裝
土封規格-
33.46

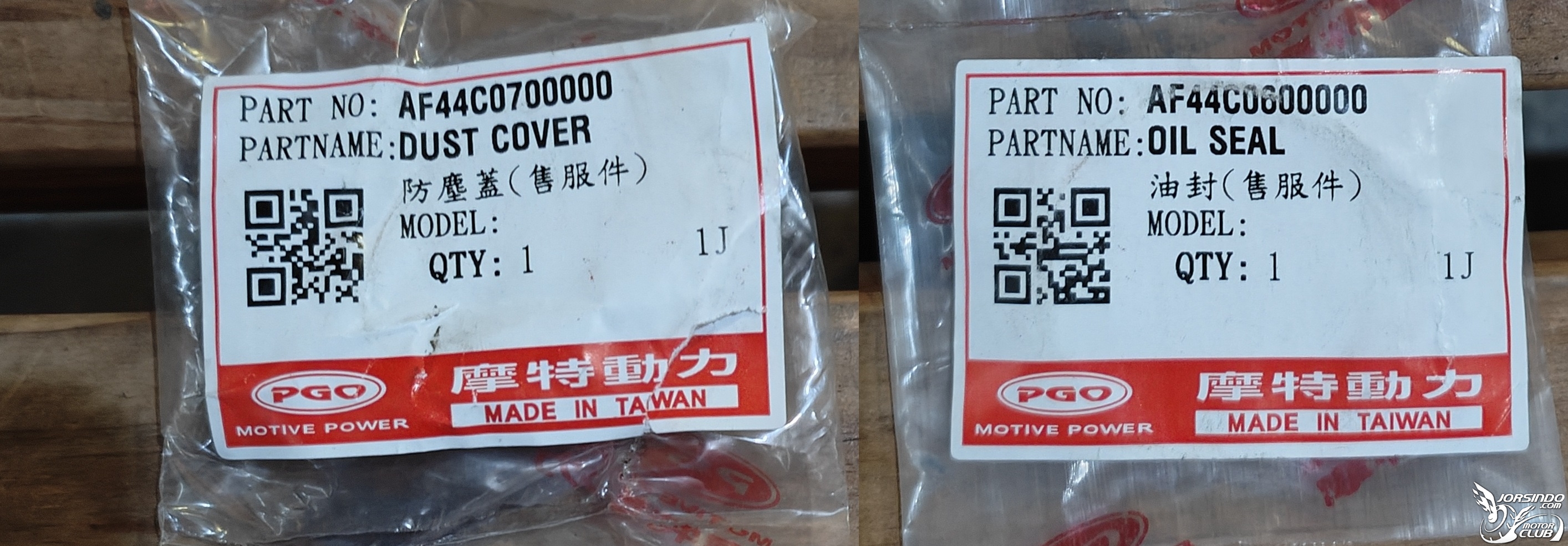

油封料號:AF44C0600000
土封料號:
AF44C0700000

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析5733

如果油土封難找到原廠的,可以用TIGRA 150 ABS油封來代替
或是33/46/11其他車輛的油土封

避震油 X1 - 個人使用的是10W
你不一定要跟我一樣,只是我剛好還有另一台車要用

煤油 X1-清潔用




『拆裝工具』


腳踏車內管+矽利康槍 = 前避震C型環拆解神器

非常感謝這一位大神分享這麼猛的文

『DIY工具』前叉避震內管 C 環 拆解分享,流淚跪謝


一個四分轉外六角八號套筒
拆卸下避震管螺絲用

一字起
裝C型環用的,面積較大

圓頭尖棒
挑C型環用的,尖細好用

兩條乾抹布
負責擦拭或是放置,保護避震管等


毛刷,牙刷,奶瓶刷
負責清潔避震內管與外部清潔刷

媲美德國工藝水平的
五金行15元精密量杯
讓你量避震油用的

衝擊起子or電動工具
拆卸下避震管螺絲用的

外六角板手一組
不要問準備就對了



『教學開始』

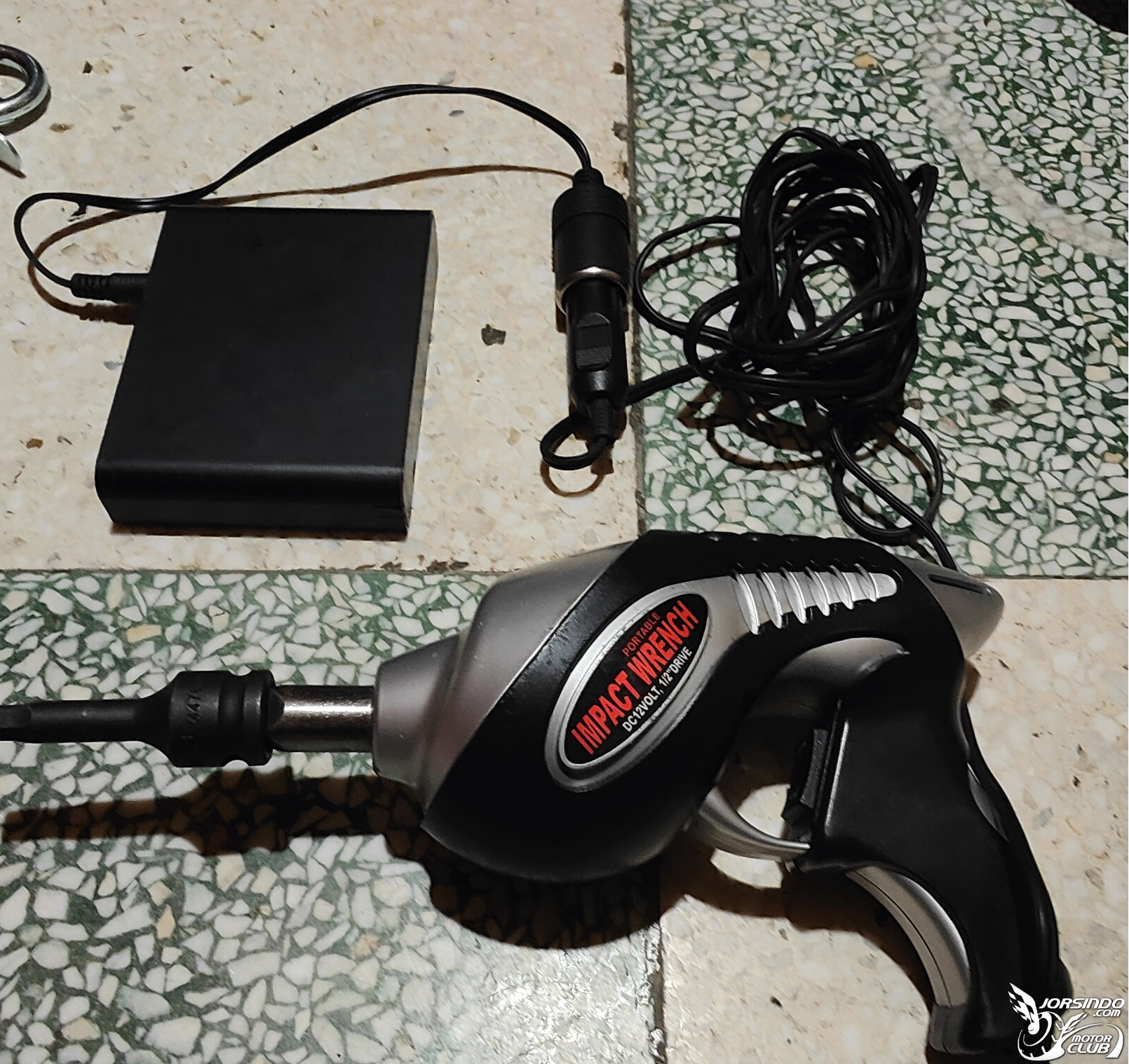

1:組裝好你的工具

DC12V-18650六顆並聯行動電源
+
轉接頭
+
火焰板手
+
四分外六角8號套筒

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析8250

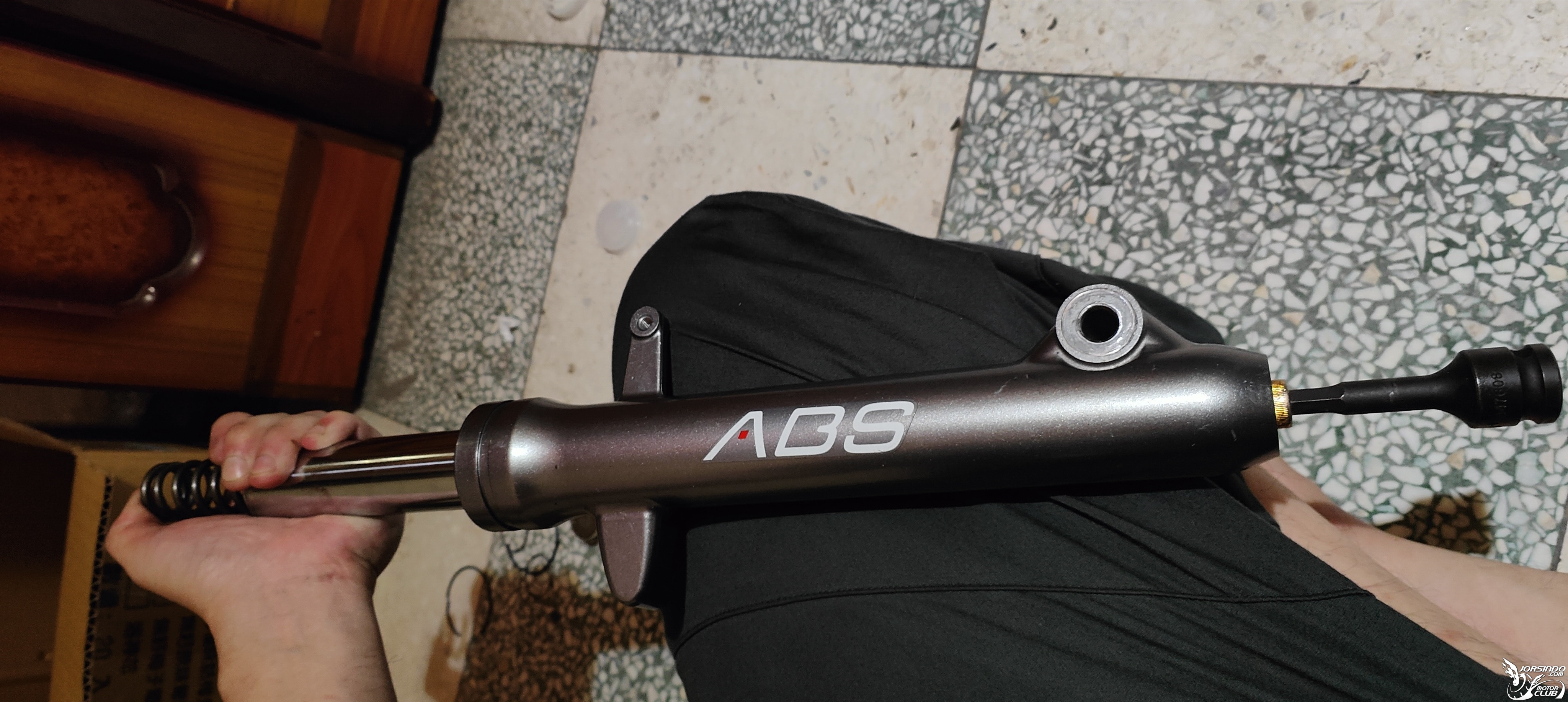

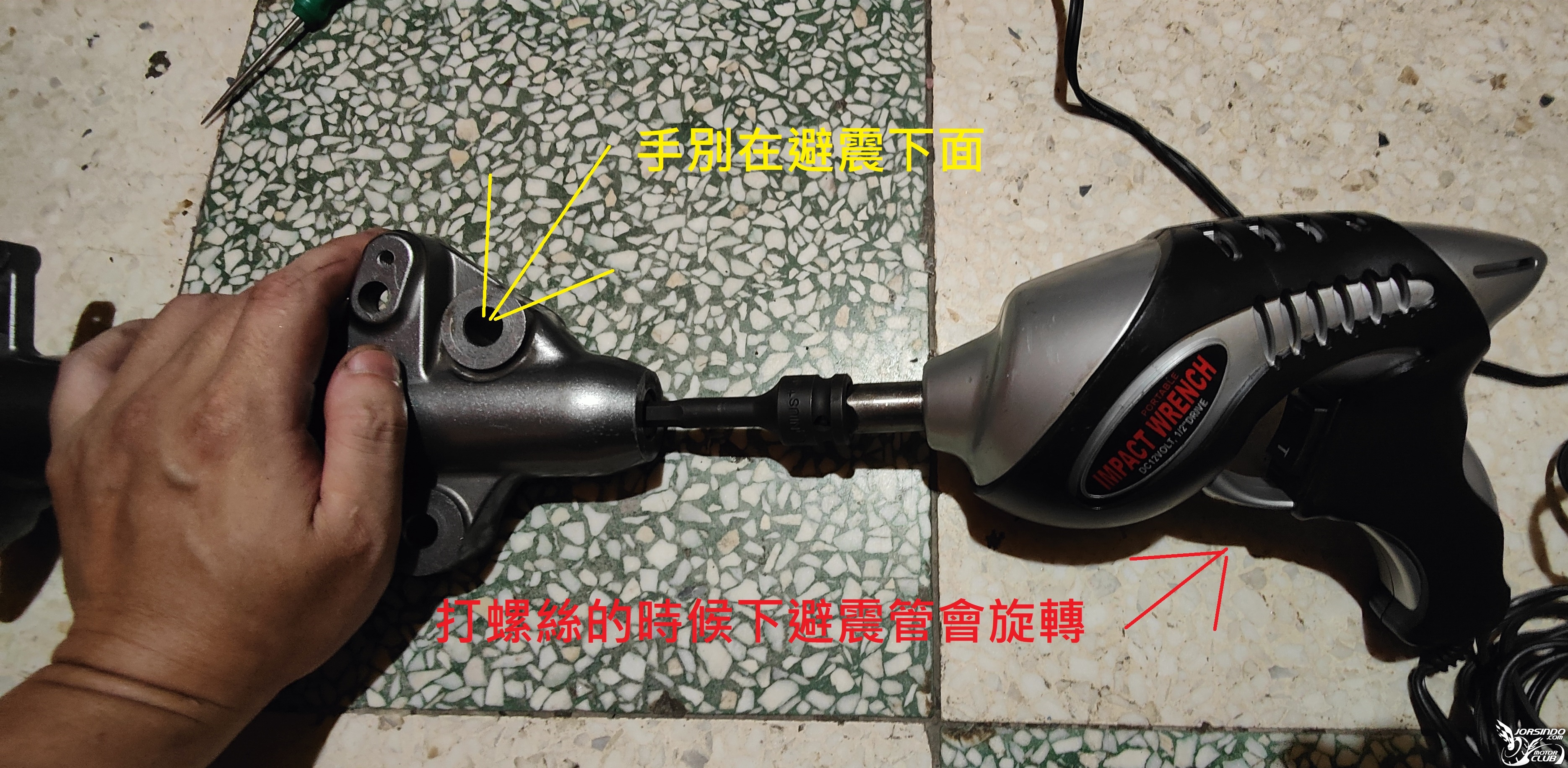

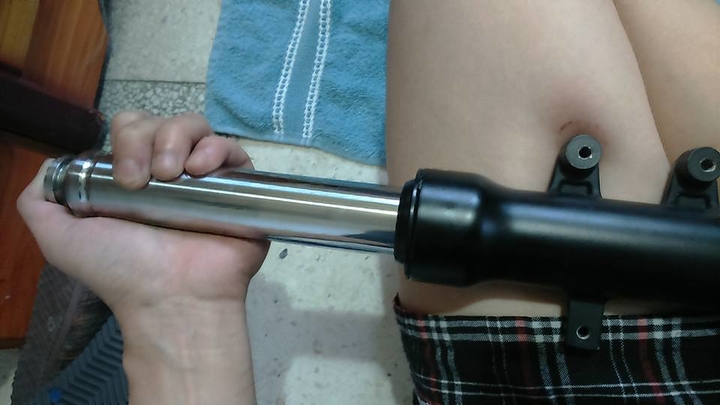

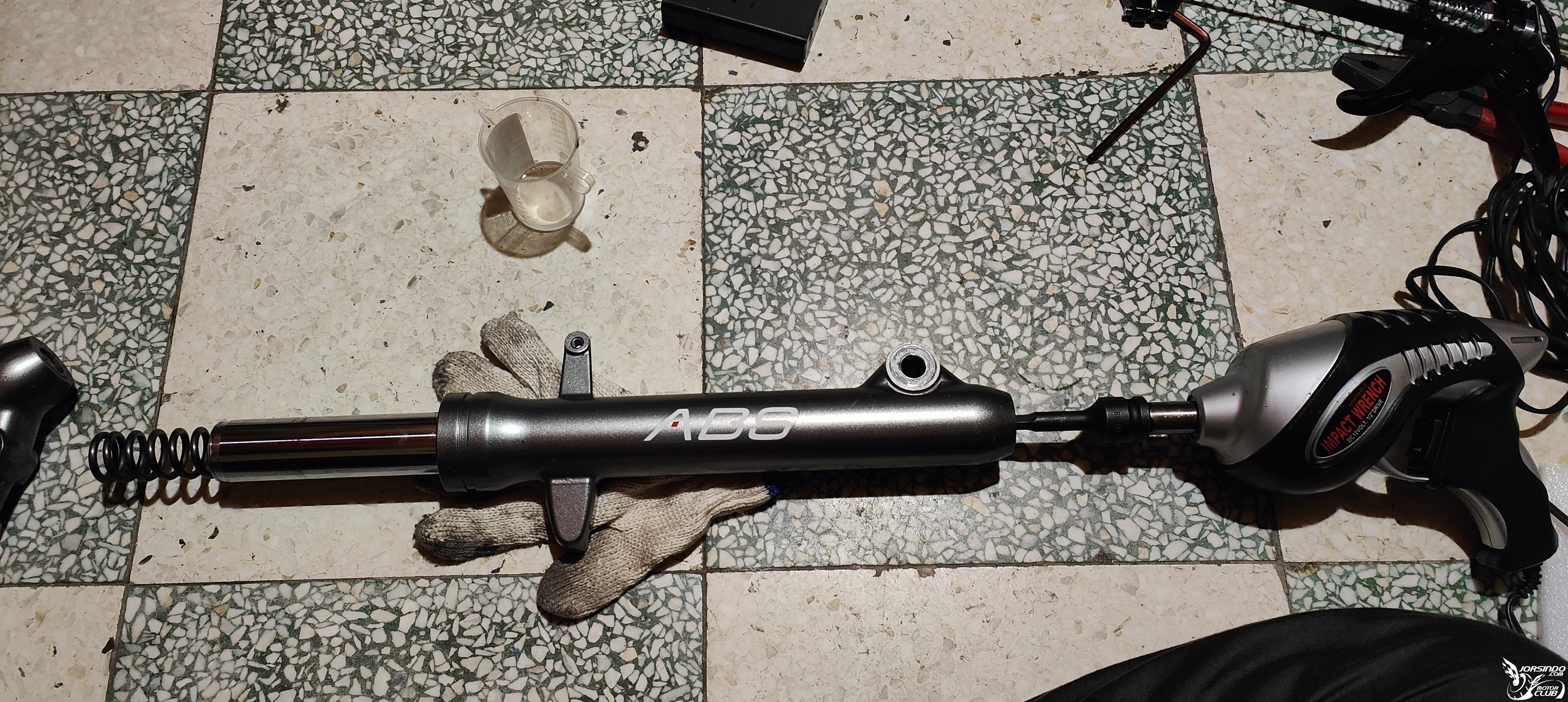

2:先把避震下螺絲打開
記得,避震平放

且手掌水平在避震上方,千萬別握住
手指別在避震下方

因為高強度旋轉會打到你的老婆

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7096

不然下場就像這樣
大腿上因為旋轉下壓的撞擊痕跡

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析400

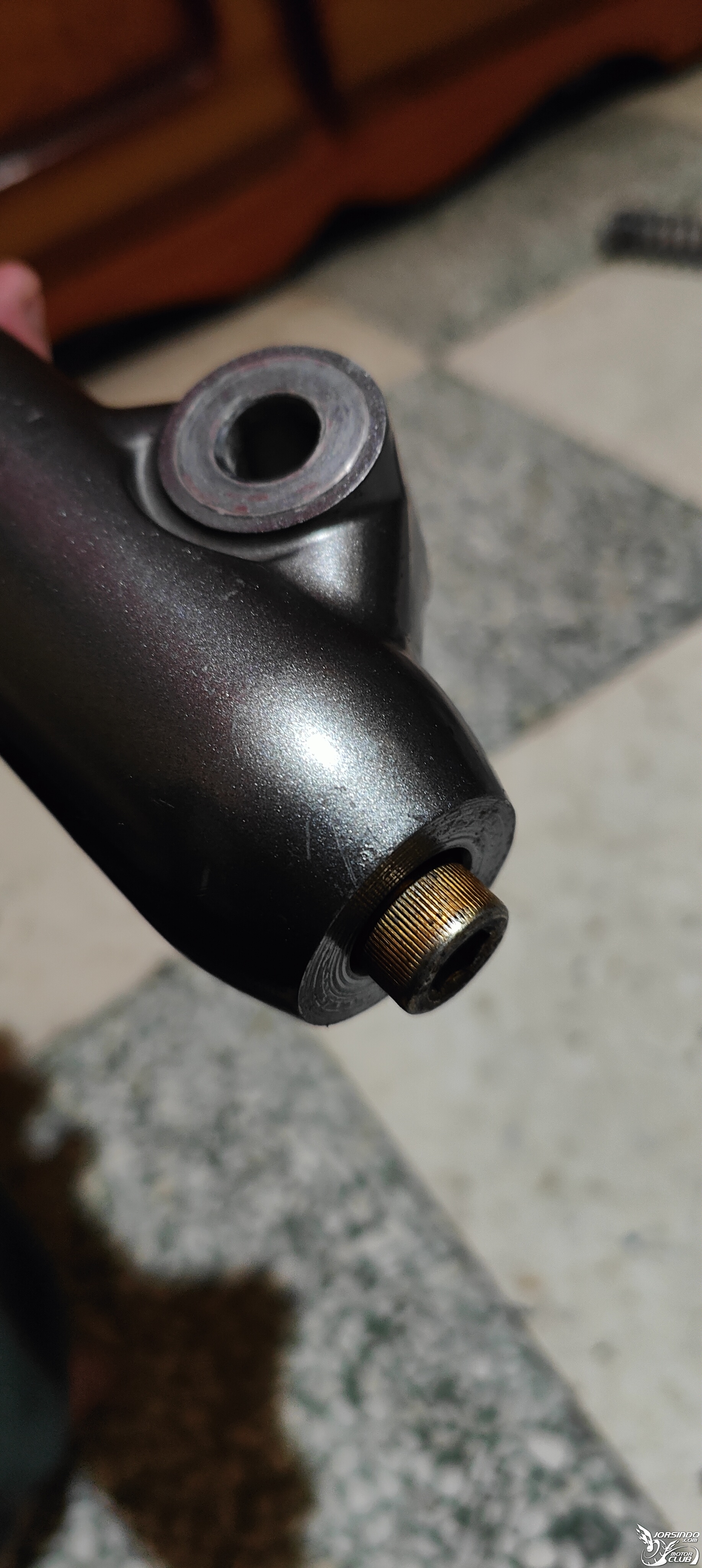

3:把螺絲打下來

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析4243


4:AI-1 SPORT ABS前避震
原廠油量為130CC左右,算140好了!

番號未知
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7133

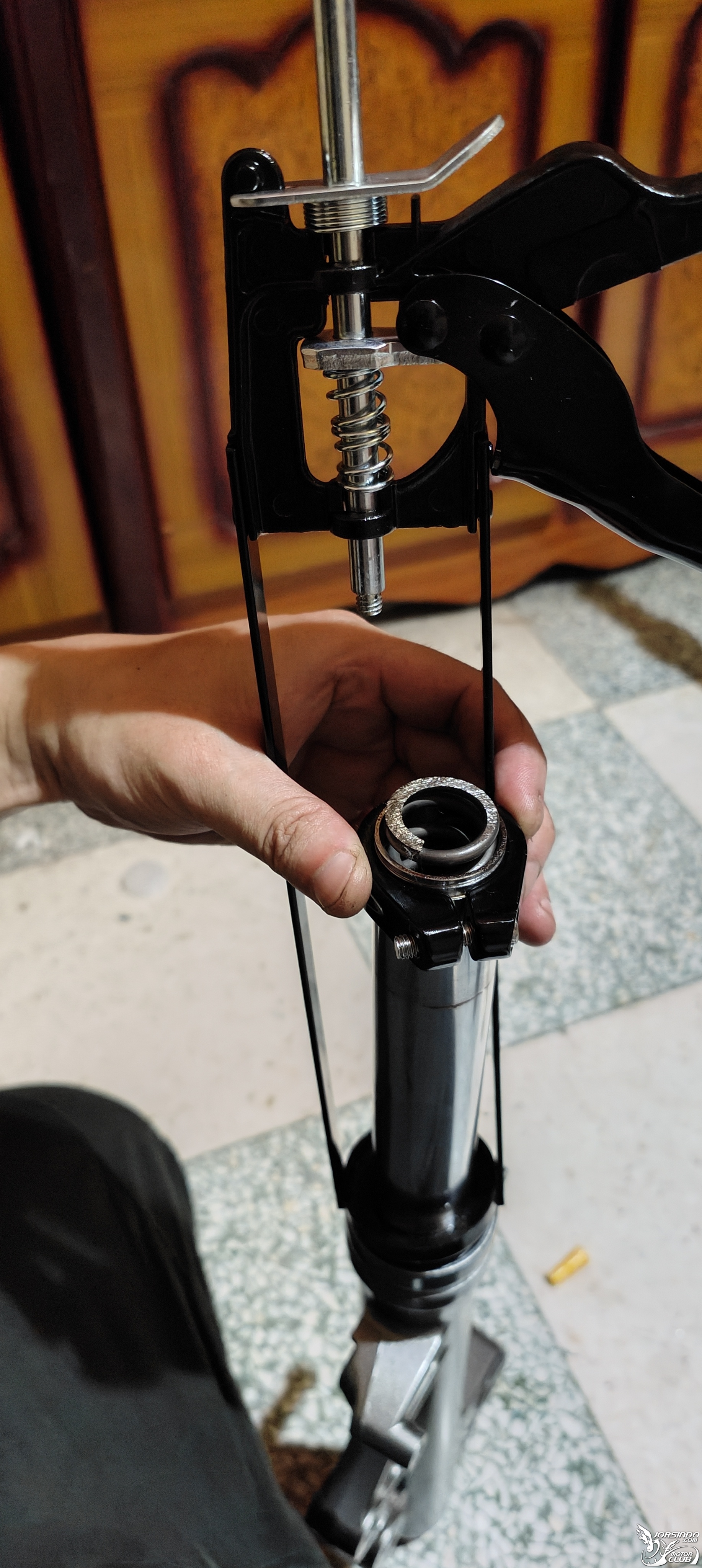

5:裝上腳踏車內管固定器+矽利康槍
組合成C型環拆卸神器

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7532

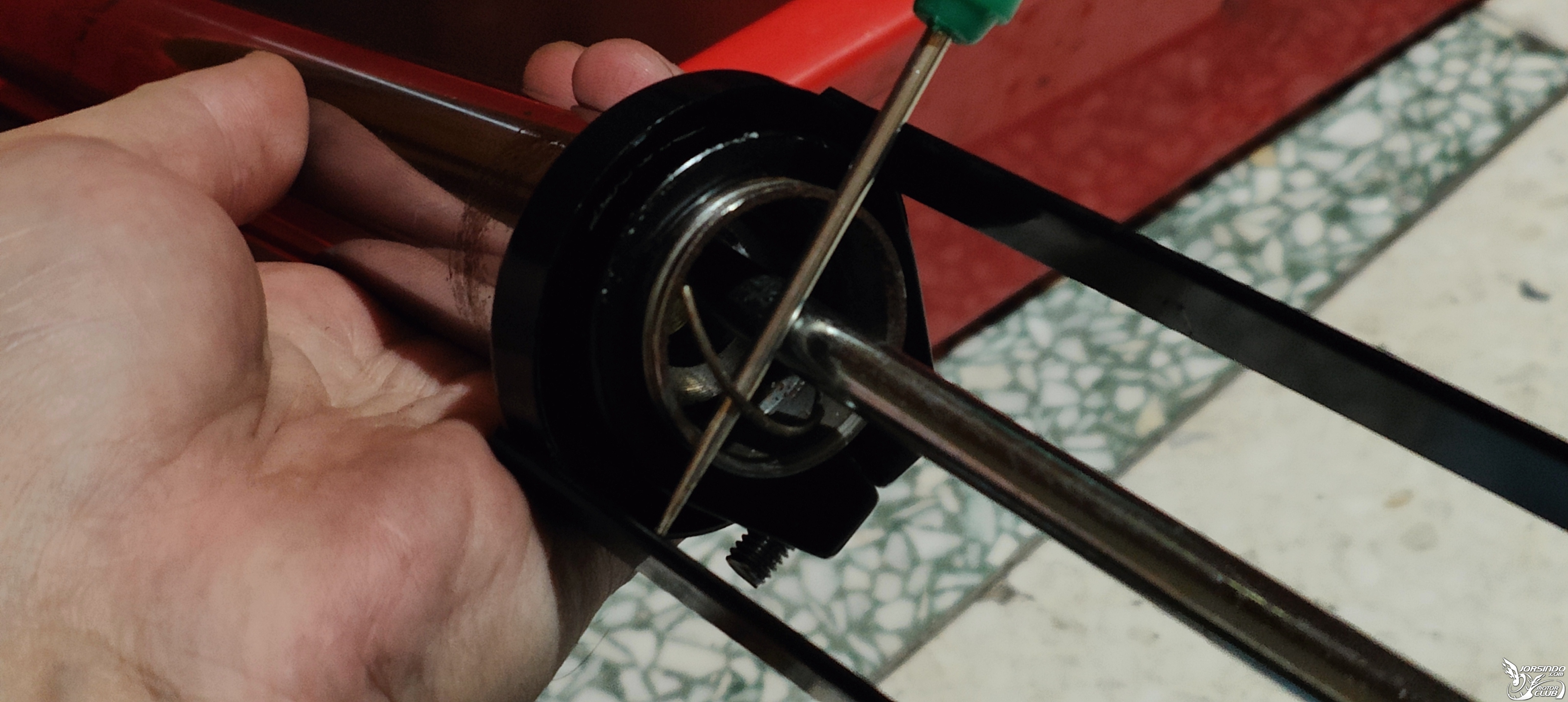

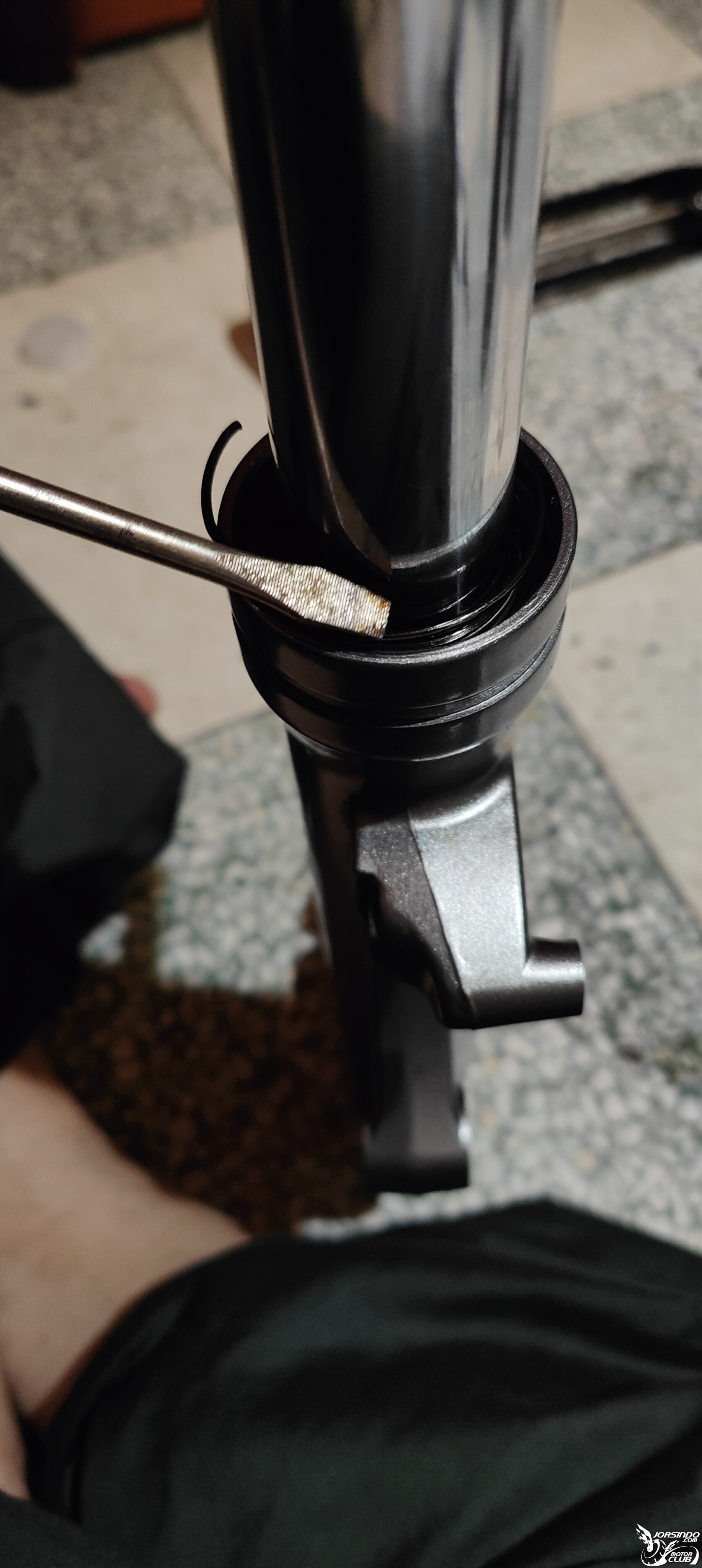

6:用尖頭圓棒退出C型環
訣竅可把C型環全部往下壓

然後用旋轉的方式滑出C型環挑出
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析1082


7:按壓矽利康槍釋放紐
釋放之前請小心

以避免避震彈簧壓力過大直接噴出
建議右手可以稍微握住矽利康推桿
左手按壓矽利康釋放扭,緩慢釋放

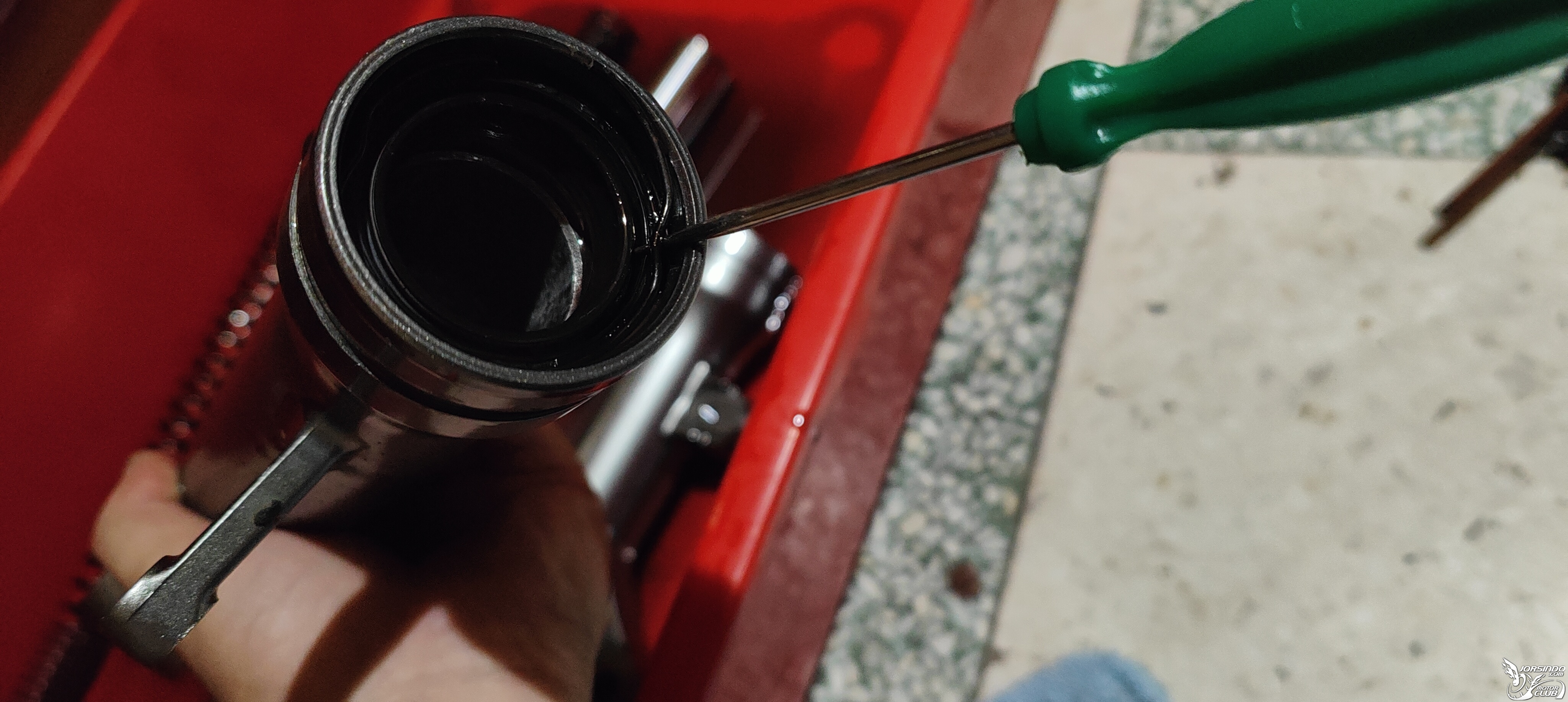

8:挑出下避震管C型環
通常換油,順便把油土封換了,沒啥好省的!

如果你要自己的油封,麻煩拿一字起
別拿尖頭棒

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析1971

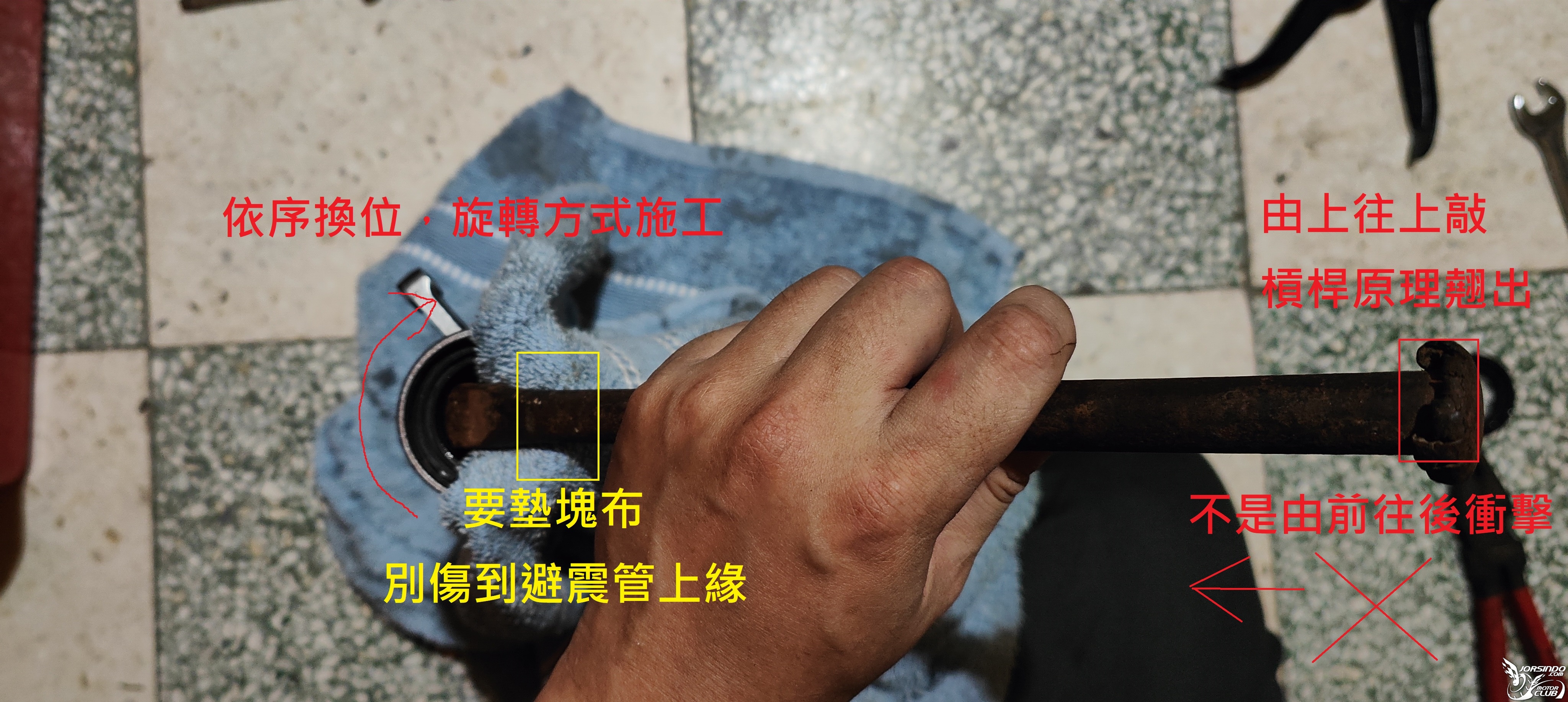

9:退出油封

利用槓桿原理
依序換位,旋轉平均翹出

記得墊塊布,避免傷害到避震管上緣


『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析82

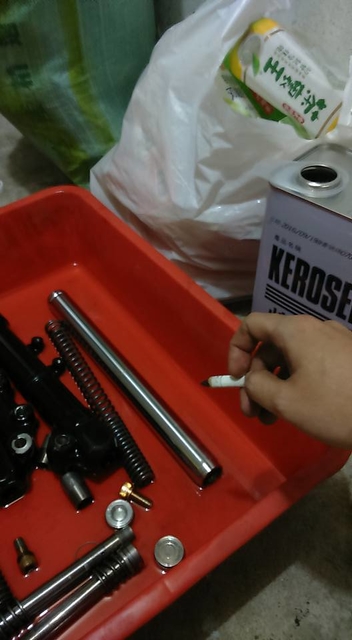

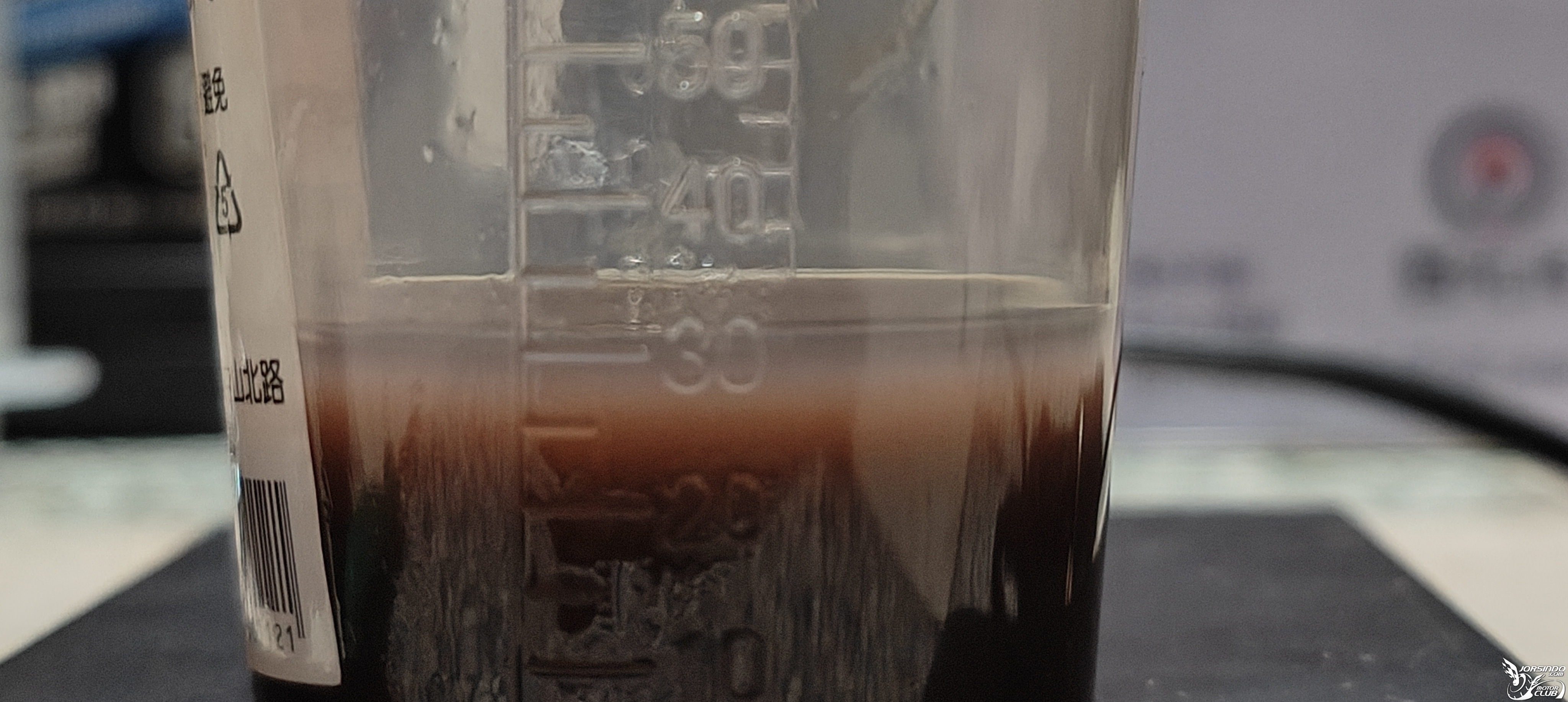

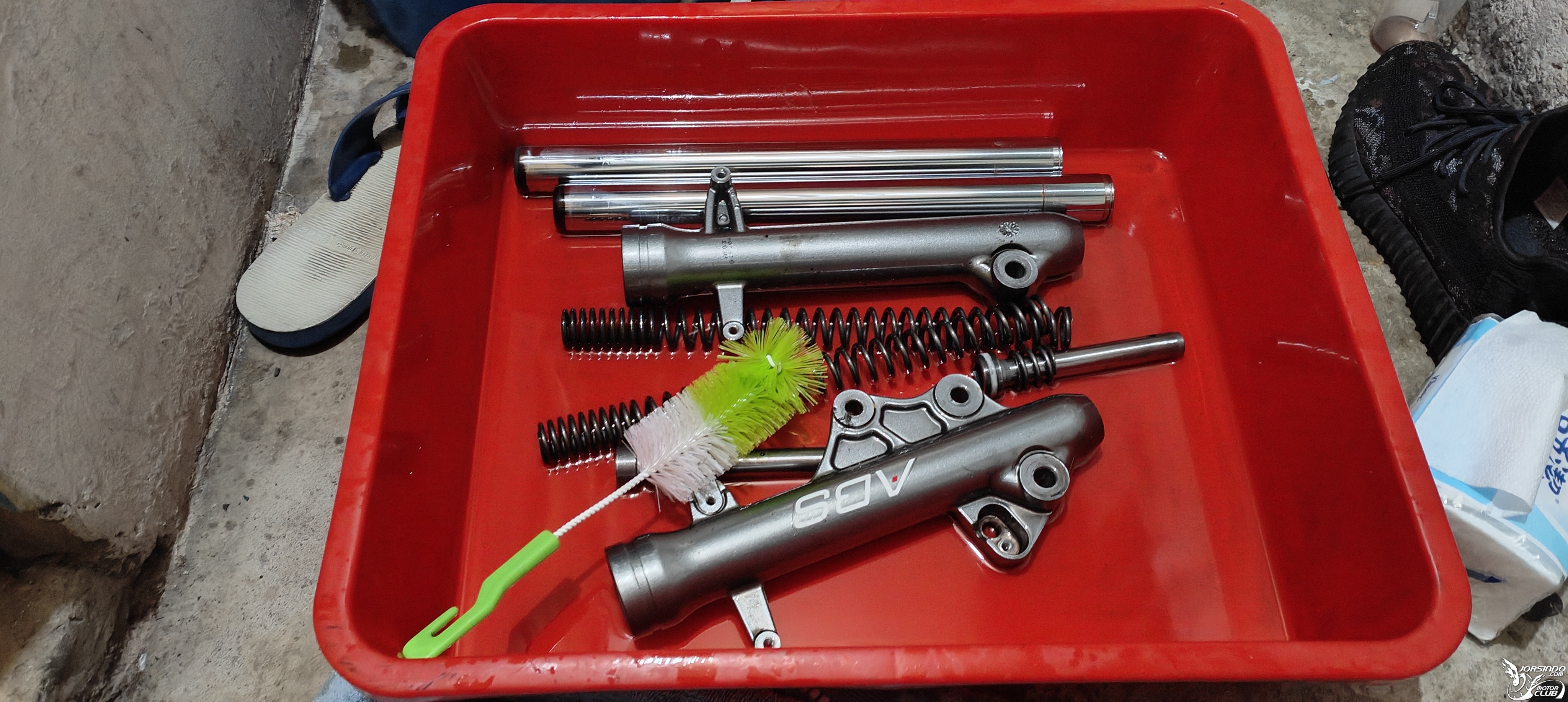

10:倒除廢油,清潔避震

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析173


11:抽根菸壓壓驚

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7460

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析3114


12:擦拭避震,晾乾它

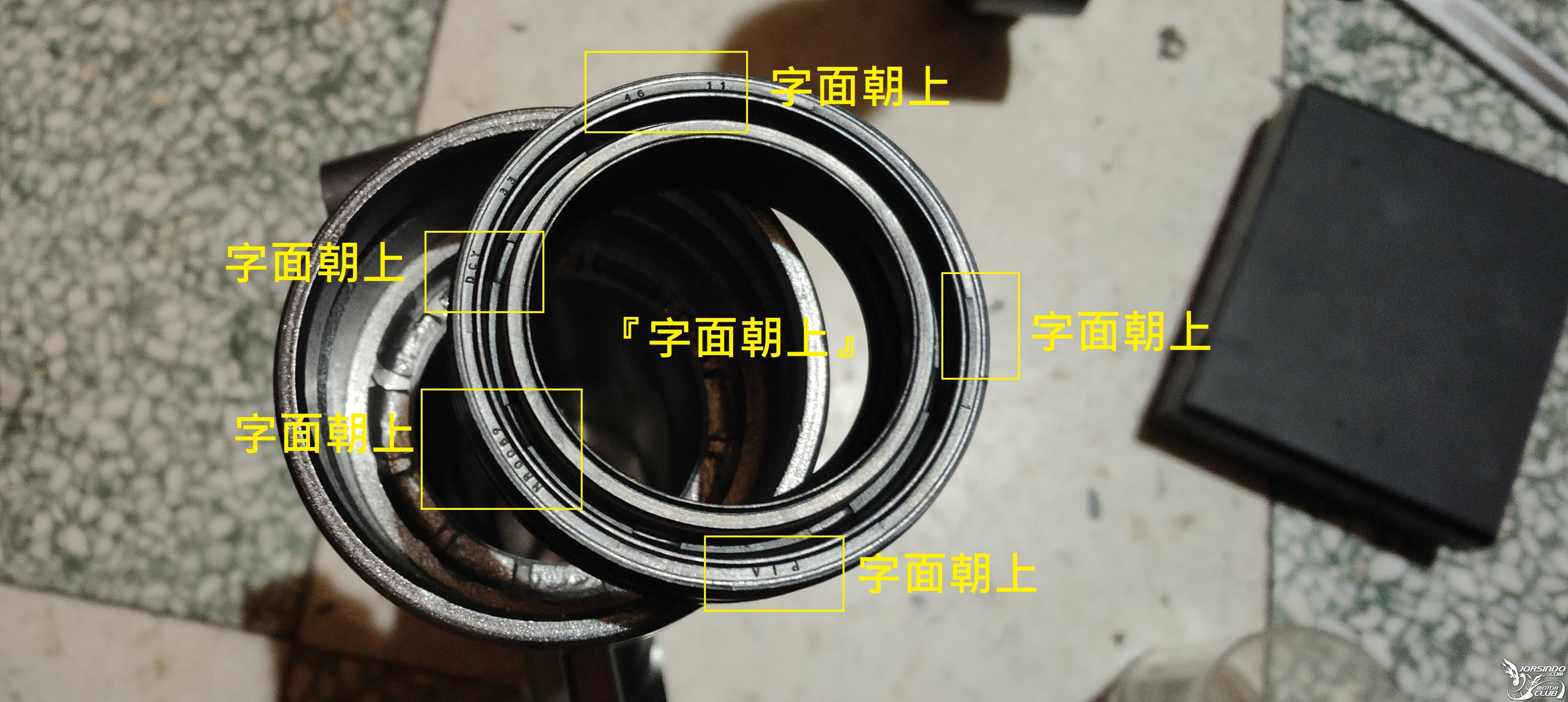

13:安裝油封

安裝油封的時候有幾個『必須注意的細節』
首先,油封必須『字面朝上』

『字面朝上』
『字面朝上』
『字面朝上』


因為很重要,所以說三遍

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析3542

安裝的時候可以把油封內外緣
沾一些避震油,會比較好推入

(潤滑嘛....你懂的!)

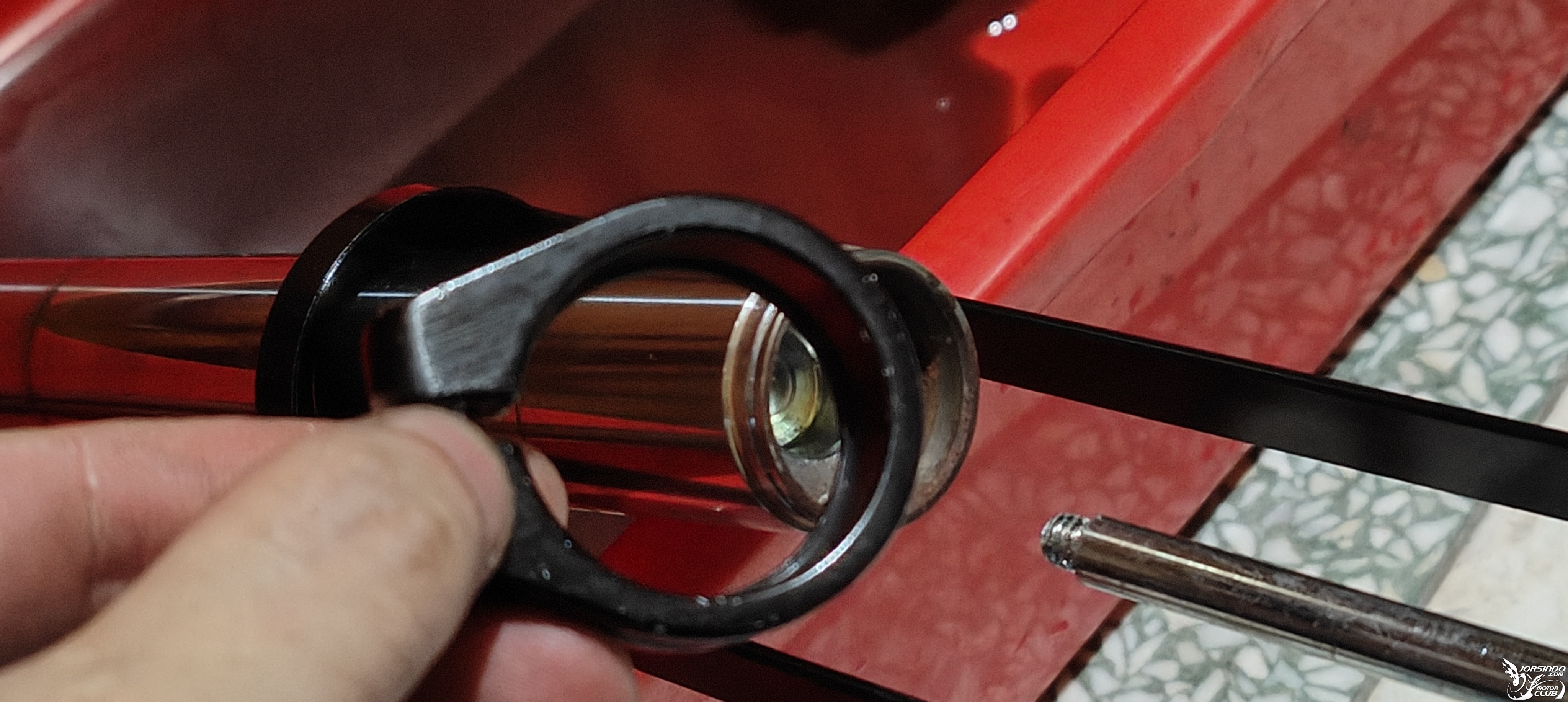

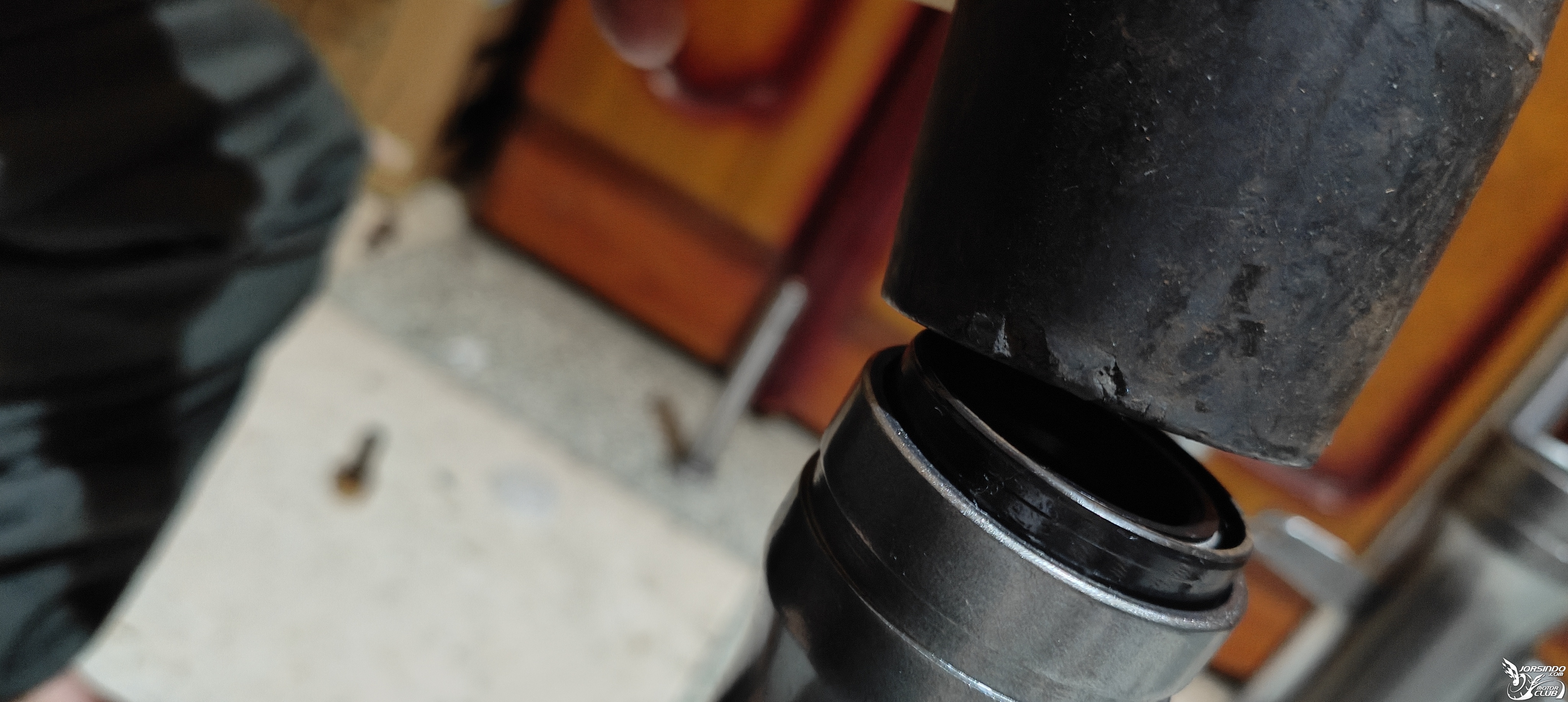

14:固定油封

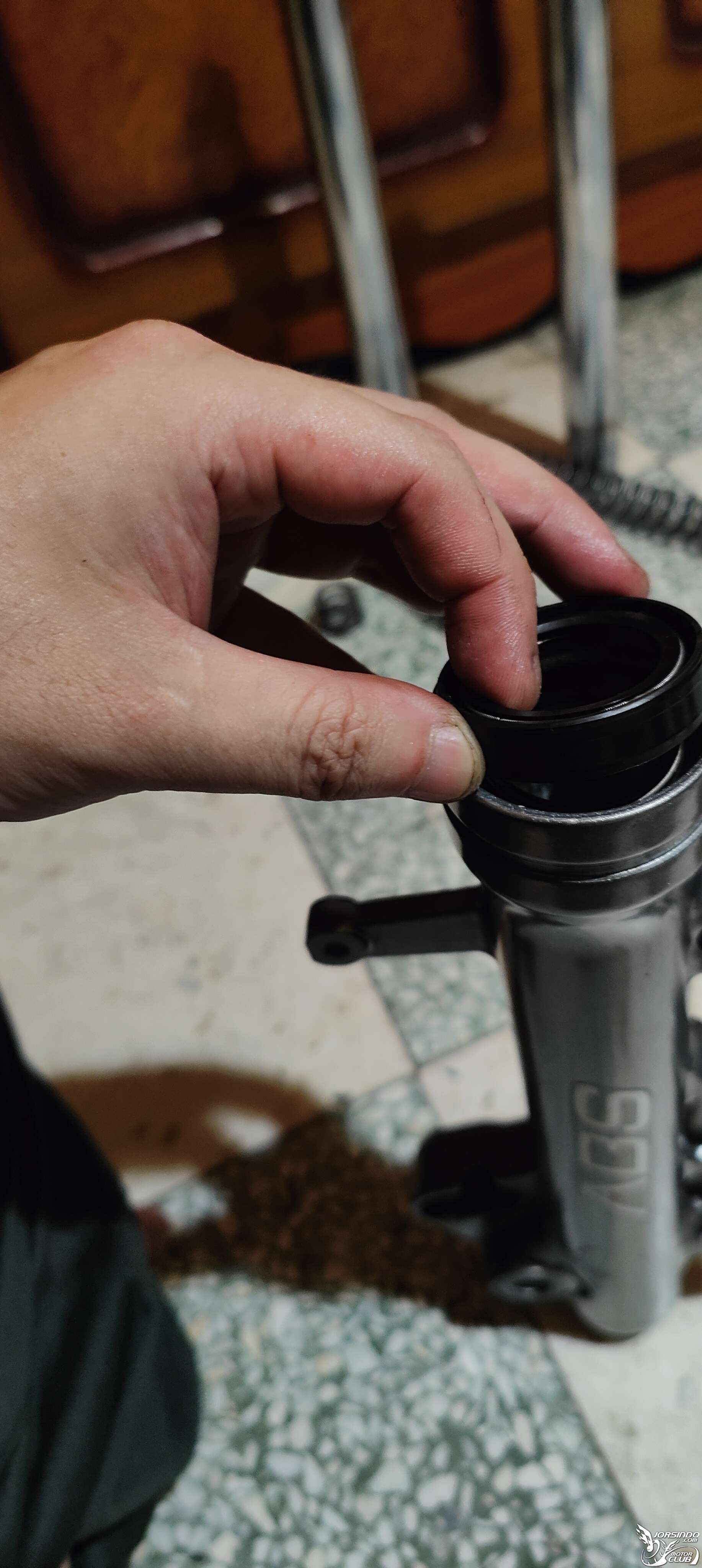

其實固定油封還有個訣竅

當塞入新的油封之後
(字面朝上剛安裝的新油封)

上面

可以把舊有的油封(字面朝下),蓋上去

像這樣
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析9250


15:敲擊固定

利用旋轉的方式
輕緩,平均,溫柔的敲擊推入油封

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析374

上面那顆是準備被敲的舊油封!
別再誤會了!

當平均推入,安裝確實後
『把你的舊油封拿出來』

放心,舊油封不會卡死在裡面
用倒的都倒的出來!


16:依序安裝

依序將內部結構安裝完成
以及下避震管C型環

這時候安裝我就會用一字起
怕尖頭圓棒刺壞新換的油封

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析658

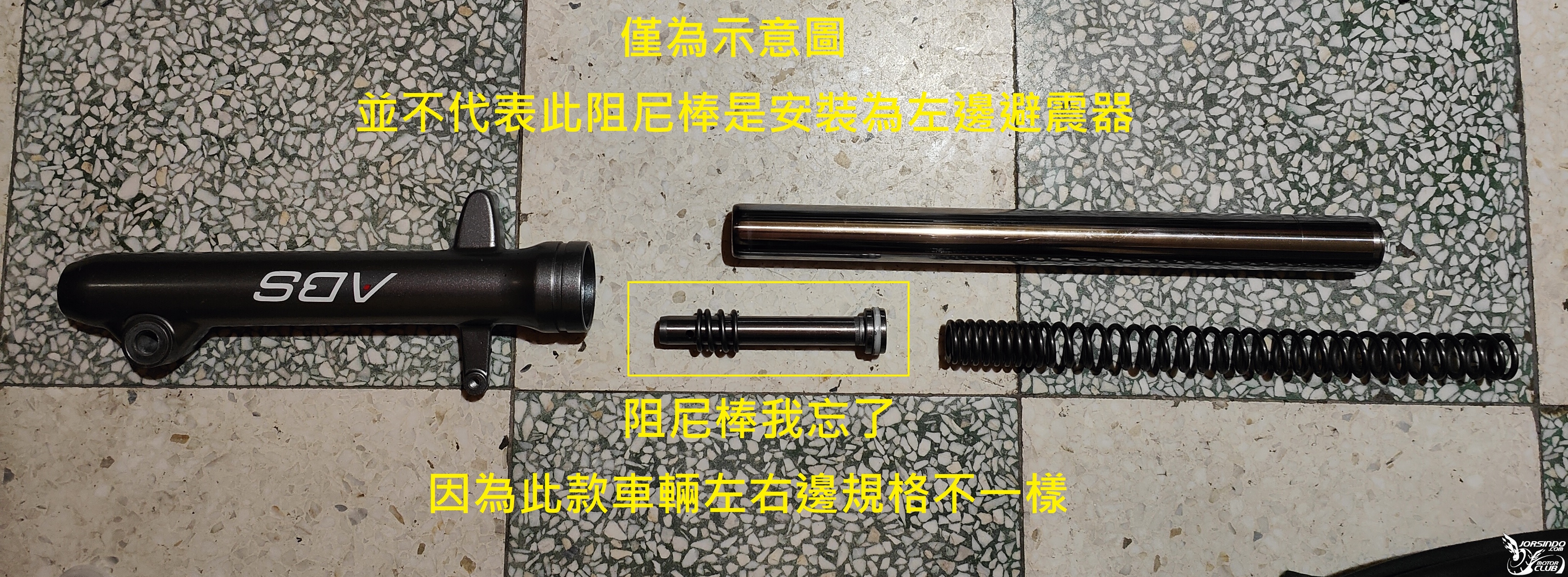

此僅為示意圖,並不代表此阻尼棒
是安裝於左邊避震

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7350

因為,這款車種的阻尼棒
左右兩邊規格是不一樣的

17:用六角板手鎖住避震下螺絲




如果沒辦法鎖緊(空轉)
你可以把避震彈簧放進去

然後套住頂蓋,讓阻尼棒有個向下壓力
這樣你就能鎖緊下避震螺絲了

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析6095


18:用火焰板手,打緊螺絲
鎖好下避震螺絲後,把彈簧抽出

請觀看『步驟2』細節安全告知
一樣放在地板上

稍微打個1,2下就好
只是打得更緊,更確實一些

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析9559


19:把避震彈簧抽出,內管拉直,加入避震油

內管拉直後,加入避震油
我是加130CC

原廠130CC,我就加130CC
個人用的是美式馬競技型10W避震油

『後續測試的結果如何我再跟大家後續報告』


20:老樣子,尻個幾下
把裡面空氣排出

因為自己尻到手上全是液體,沒拿手機拍照
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析6623


21:放入避震彈簧
原廠是『下密,上疏』

看你放回去要怎麼放,都OK
我是按照原廠抽出來的樣子放回去的

『下密,上疏』


然後用安裝神器
把頂蓋C型環安裝好

『沒錯到這就結束了』

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析8681

———————我,是,分,格,線———————
———————我,是,分,格,線———————
———————我,是,分,格,線———————

以下均為最初始原廠規格
以利提供數據做為參考,或是大膽的想法

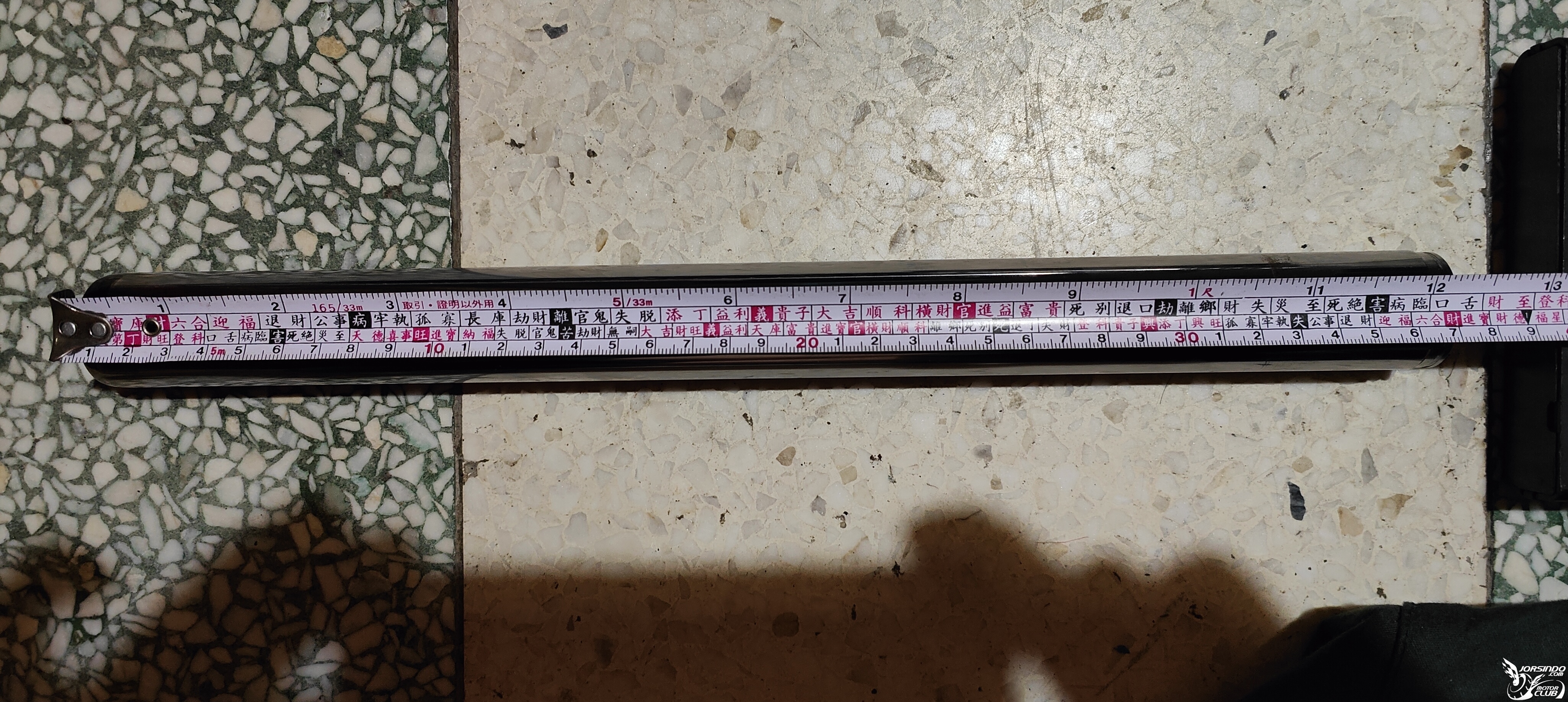

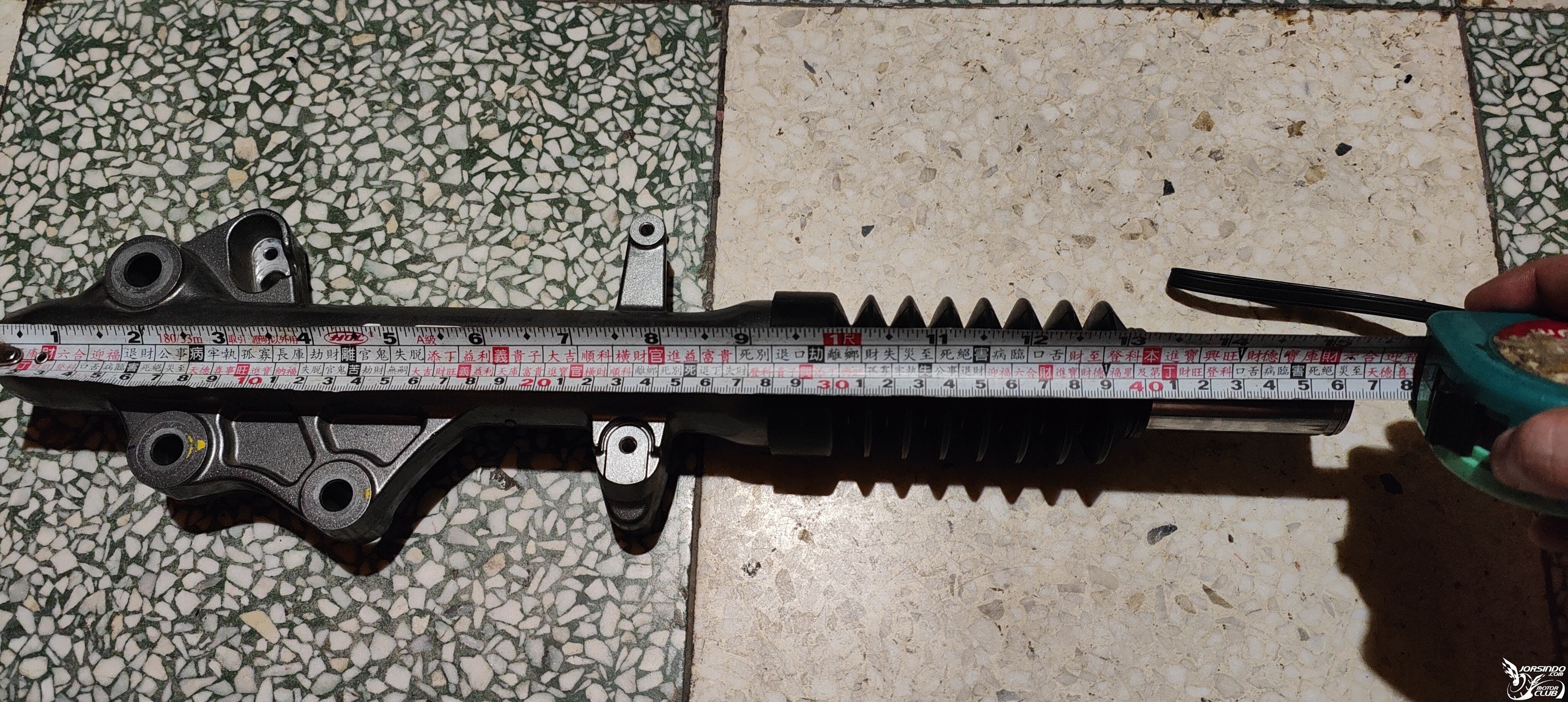

總長:47.2cm
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析4528

避震器上內管-長37.1cm
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析5533

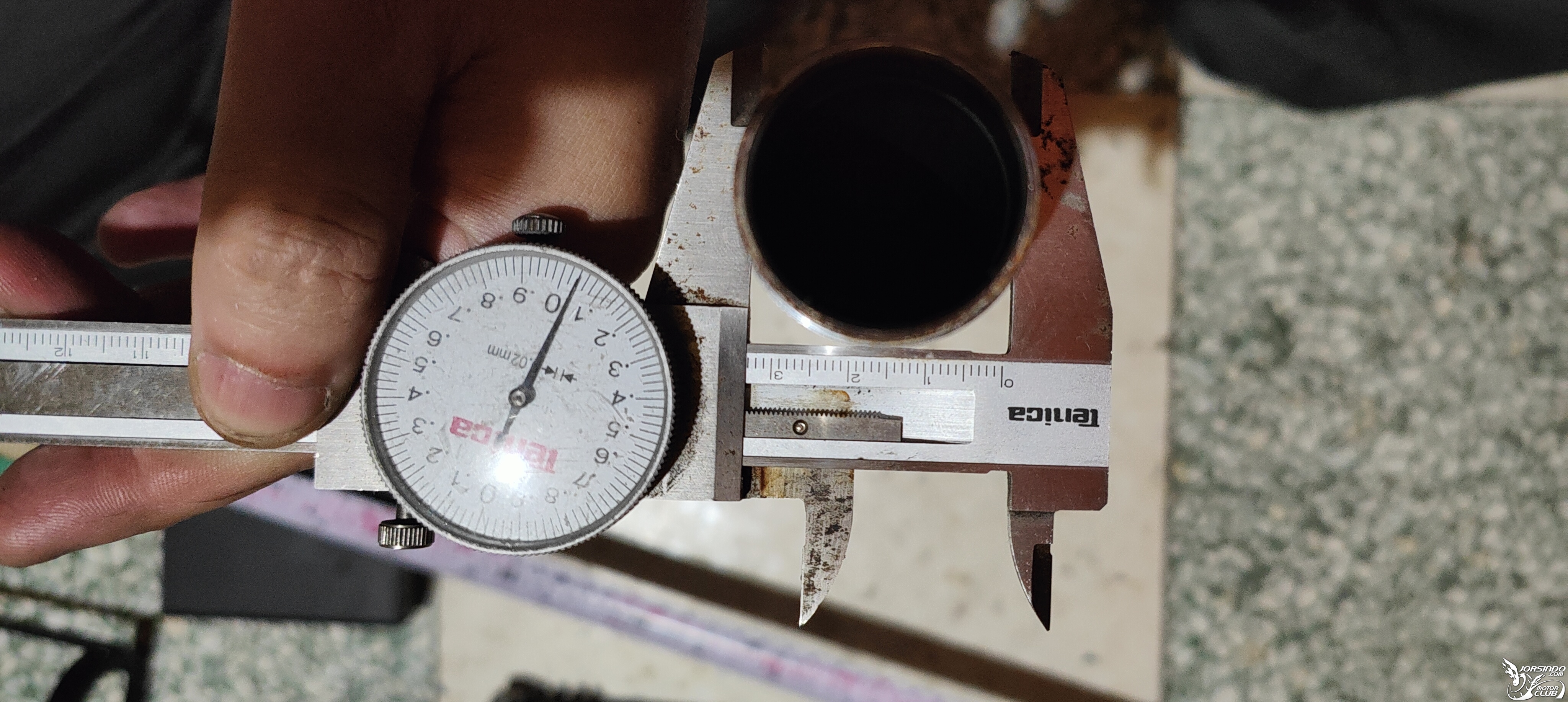

避震器上內管-管徑33mm

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析7468

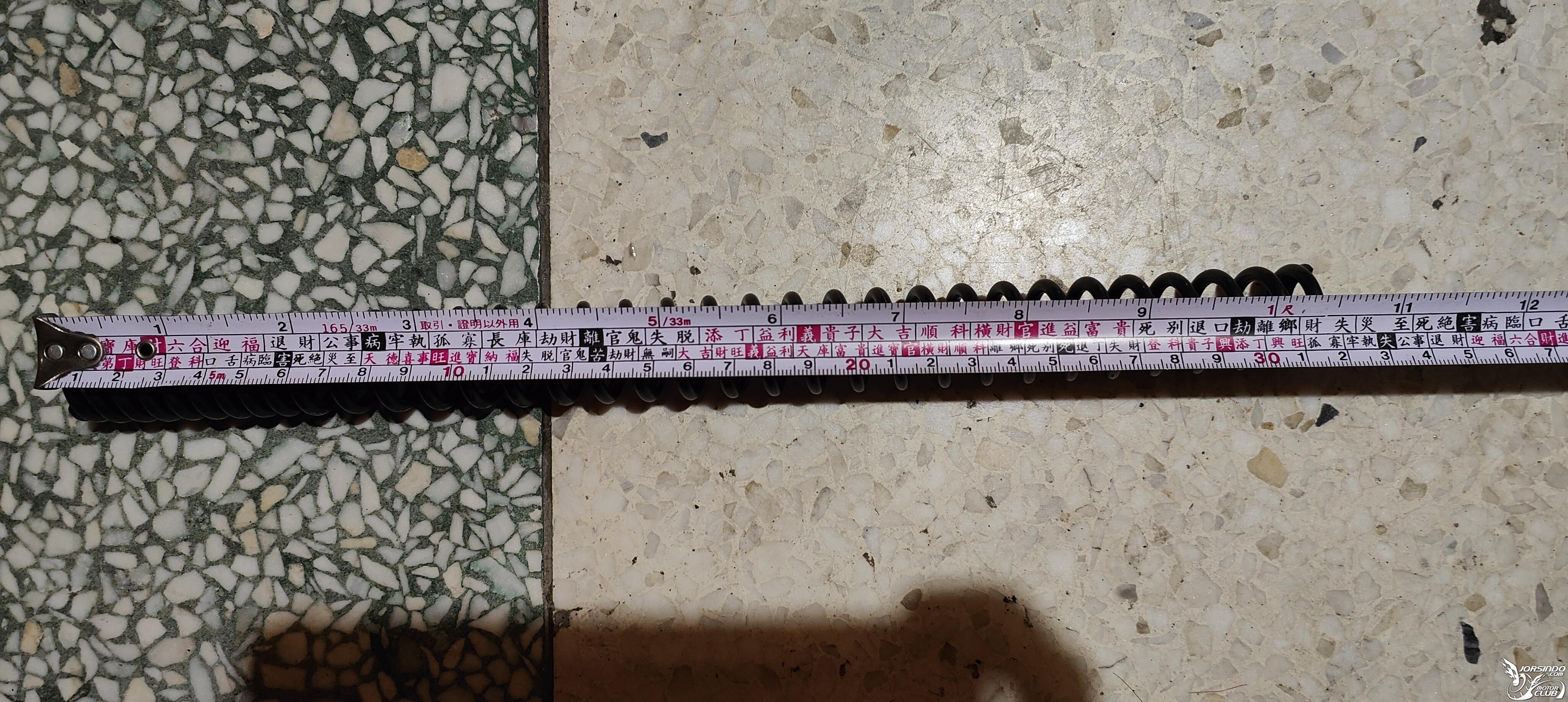

彈簧31.9cm
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析2122

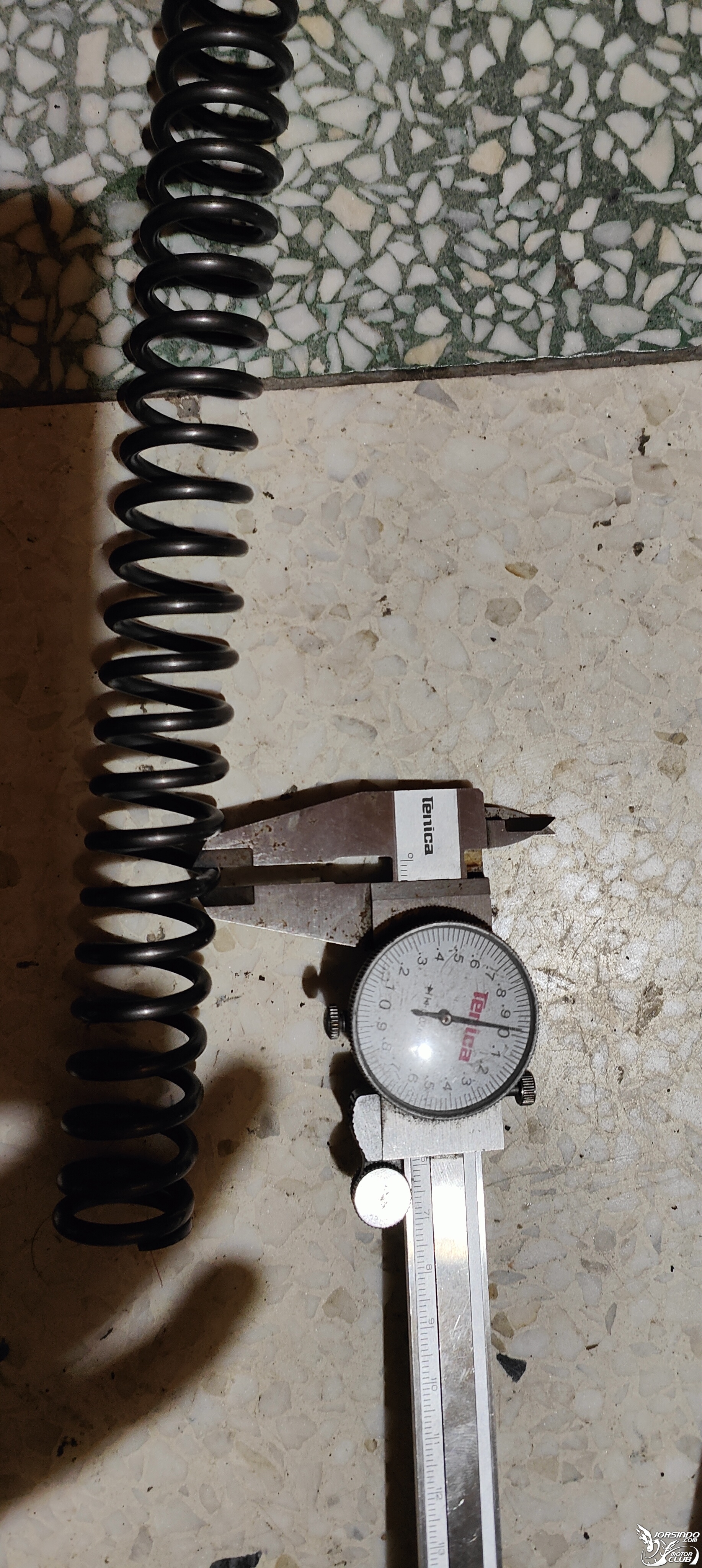

彈簧線徑0.4cm
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析2583

阻尼棒-長2.315cm
(沒拍到)

阻尼棒彈簧-長2.4cm

(沒拍到)

阻尼棒彈簧-線徑0.4cm

(沒拍到)

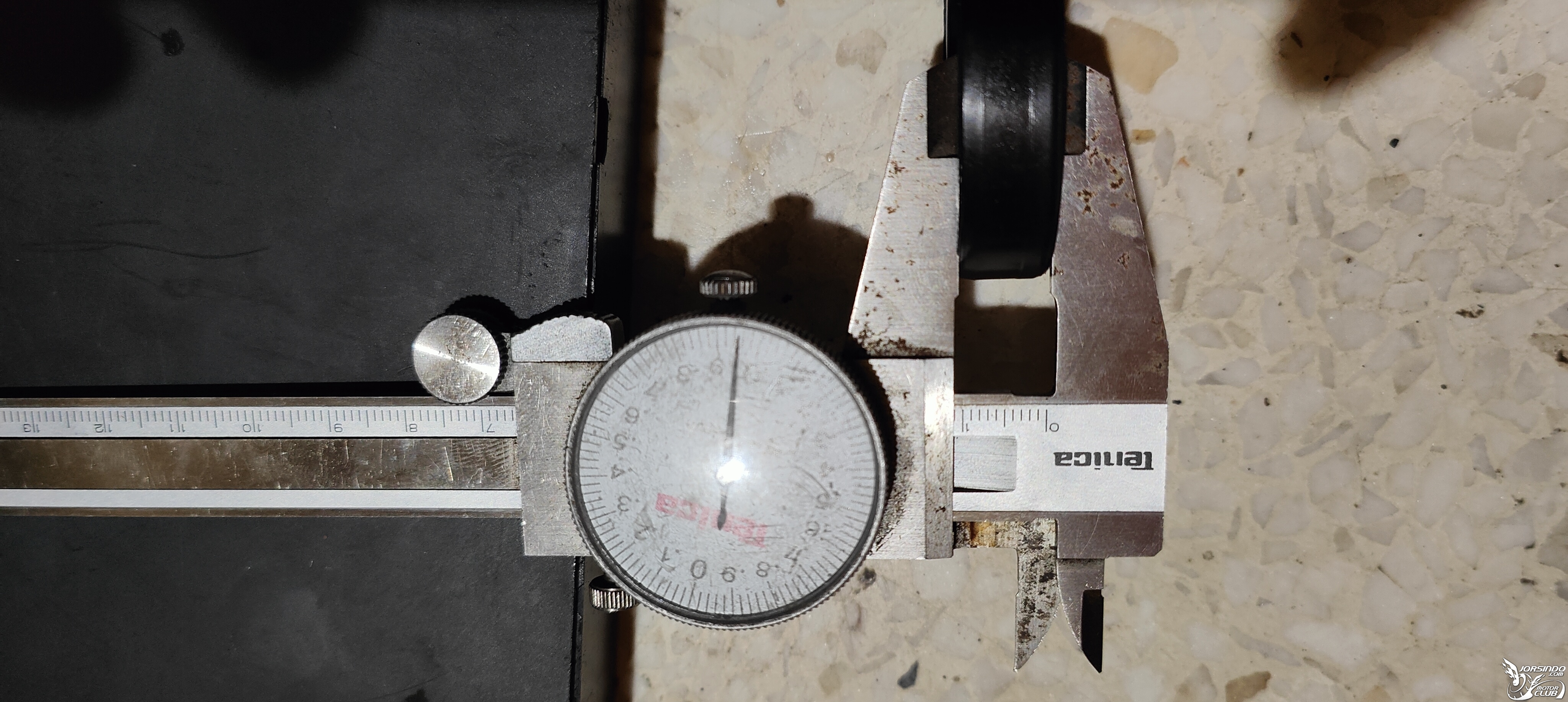

油封33/46/11
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析6148

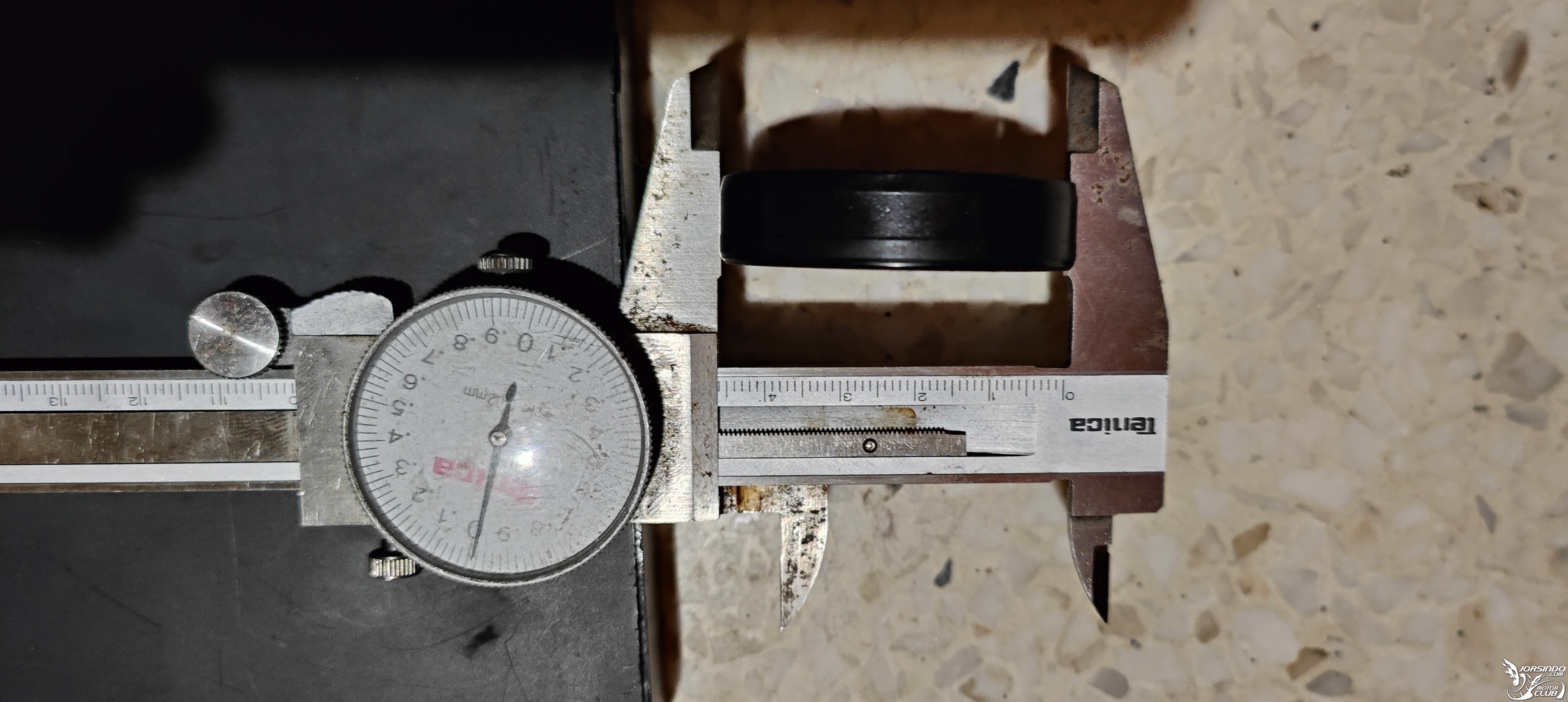

油封-寬度46
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析3696

油封-厚度11
『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析3246


———————我,是,分,格,線———————
———————我,是,分,格,線———————
———————我,是,分,格,線———————

以下為個人評測感想

先說說為什麼原廠左右阻尼棒不同

因為一個大洞的阻尼棒,下壓速度較快
三個小洞的阻尼棒,下壓速度較慢

『但是回彈的速度,都一樣快』


我在想,這樣如此的設計
主要是右邊的避震器因為壓力比較大(有煞車碟盤的)


所以當煞車之時,下壓力道必須快速下沉
避免煞車時來不及下壓,而導致重心回饋到車輛上


而下壓的同時,也依靠著左邊(沒有煞車碟盤的)
較為緩慢的阻尼棒,同時一起,同步的處理煞車時的力道與偏移

達到同時順暢的壓縮,回放等避震作動之速度
所以才會有『左右兩邊阻尼棒不同』之設計


對我來說,這台車的前避震作動
我真的很喜歡

有支撐感,又有吸震,作動也不軟腳
我也很想把這樣的使用感受,移植到我的油車上




剛換油後,個人第一次使用感受

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析6595

避震油:130CC
番號:美式馬10W競技板藍瓶

當安裝完回車上之時,發現避震有點硬
但那種硬,並不是死硬那種

應該是說,所謂的『支撐感』


在馬路上行駛時,平穩道路上
你會發現前避震與輪胎,有支撐在路面上的感覺

起伏,上揚,前行,都隨著避震回饋給你的清晰路感
讓你有一種支撐,卻不軟腳的感覺


而遇見坑洞,或不平路面
也不會死硬與過度跳動

碎震處理的恰到好處
而坑洞也不會過度彈跳或起伏

感覺就是一種扎實沉穩的感覺


或許已經衰竭劣化的油騎習慣了
突然這麼有支撐與扎實感

與先前的比較,難怪有一種
『比較硬的錯覺』


今天騎的還不多,估計近期會嘗試著
騎久一點,騎長一點

下回長途測試預告『父親節跑外送』
(X!怎麼每一次的待續都好可憐....)

『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析2852

———————我,是,分,格,線———————

2022年08月08日長時間外送評測為啥會挑在8月8日父親節跑外送+測試避震

因為.....再不跑帳號就被停權了XD
這次順便抓機會跑外送+測試車輛


這次使用的是美式馬10W藍瓶
我覺得跟原廠的阻尼棒搭配起來....還OK!

跟當初牽到這台車子一樣
騎起來對於前避震處理特別的驚艷


當然如果覺得避震上揚,下沉,起伏速度太快的話
(做動速度每個人感受都不同,我覺得剛好)

那麼我覺得,你可以換15W的看看
我相信15W的番號避震油,也是很OK的!


用10W的油:感覺像是活潑的小孩
處理上下起伏等,都給您一定的處理速度

也稍帶適當的阻力
大部分都是舒適騎乘,或是對於前避震操控要求的您

絕對不可錯過



用15W的油:感覺會像是成熟長大的小小孩
雖然也是會有一定的上下起伏速度

但是上下起伏速度,我相信會減緩許多
但是卻又不忘記給予適當的上下起伏速度與反應

以避免反應不及,結果導致起伏,直接給予車輛



個人覺得,此款原廠避震適合的避震油番號
若真的要打分數

15W的油:應該有80分最適合
(我是覺得下次我可以嘗試15W的油量)

10W的油:也有75分的差距


非常嚴苛的說
其實我覺得,第一次用怕踩雷,可以嘗試使用10W

若覺得10W用下去,感覺可以再更好一些
那您可以用15W的油下去感受與測試看看


如果老經驗了,15W用下去還覺得不夠
那麼可以放心地用20W了

畢竟這東西就是這樣,要反覆不斷的嘗試
才能抓出最適合自己的感受

反正前避震油都是早晚要保養的
下一次,換新的番號順便保養

又何樂而不為的一件事情^^
本文最後由 may_xiii 於 2022-8-10 04:22 編輯


『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析1146
參與人數 3紅利點數 +11 收起 理由
Winglord + 1
xc250 + 5 感謝分享
panpp2738 + 5 感謝分享

瀏覽全部評分總評分 :  紅利點數 +11

收藏
收藏0

網友回覆15

跳到指定樓層
好久沒看到這樣用心的教學文 又好笑  讚啦~
chihoumar 發表於 2022-8-5 16:58
好久沒看到這樣用心的教學文 又好笑  讚啦~

因為在網路上真的找不到此款車輛前避震數據
索性不如自己先開第一槍,以造福車友!

未來大家改裝或保養
保養還有一個方向與依據可參考!

感謝支持!
感謝分享如此生動詳實且有趣的DIY過程!
花在找梗圖的時間應該比在施工的時間還多XD
維尼熊熊 發表於 2022-8-6 07:40
花在找梗圖的時間應該比在施工的時間還多XD

我都是先寫好正常的
再放入一大堆不正常的XD

把正常變成不正常的過程
順便看看哪裡還需要加強

再把不正常的文章
看起來正常一些XD
garfield1021 發表於 2022-8-5 23:14
感謝分享如此生動詳實且有趣的DIY過程!

希望這些過程,與量測數據
能提共給需要的人做為參考

因為我要在施作之前
在網路上查不到這款車的前避震資訊

連問原廠與門市,它們都不知道


相信我頭痛的當下
有相同困擾的人,頭也跟我一樣痛
8#
omen 2022-8-6 18:52 只看這個作者
主要是自己DIY就省不少

內管彈簧用原廠
換油濃度10W

這樣就有提升效果

omen 發表於 2022-8-6 18:52
主要是自己DIY就省不少

內管彈簧用原廠

老實說,原廠的彈簧+阻尼棒
根本就不用改裝,真的是無可挑剔!

甚至我還想把此款車輛的前避震
直接套到我另一台TIGRA 150 ABS油車上面!


換了10W的油,真的是支撐性有感!
感謝分享~~~『前避震拆解』AI-1 SPORT ABS 前避震保養+構造大剖析6770
