T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決

来源: 維修 a801862 2022-8-10 08:40 只看這個作者 只看大圖 |閱讀模式
6 5254
文章編號：T-223
圖檔重傳:114.08.22
******************************

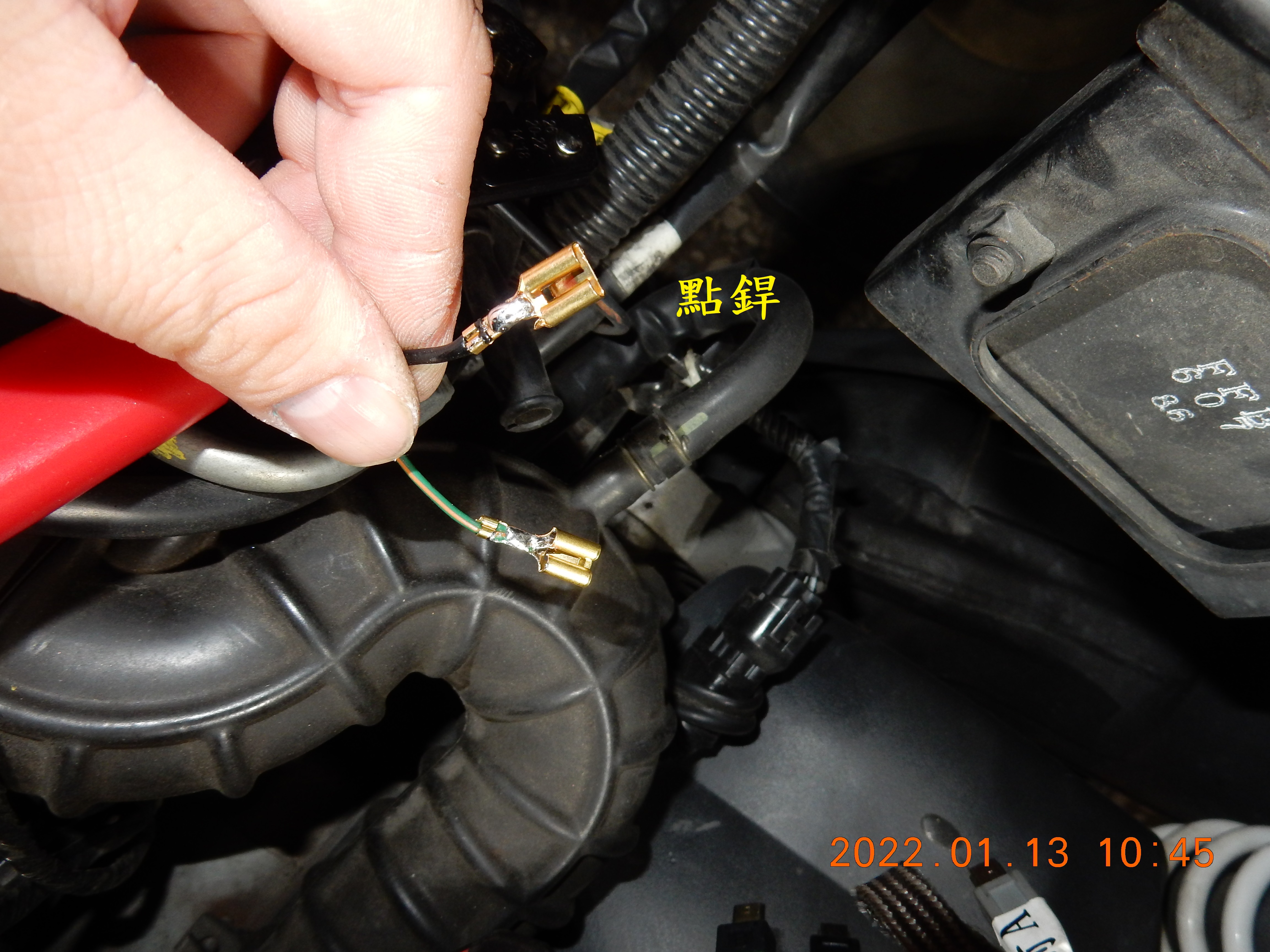

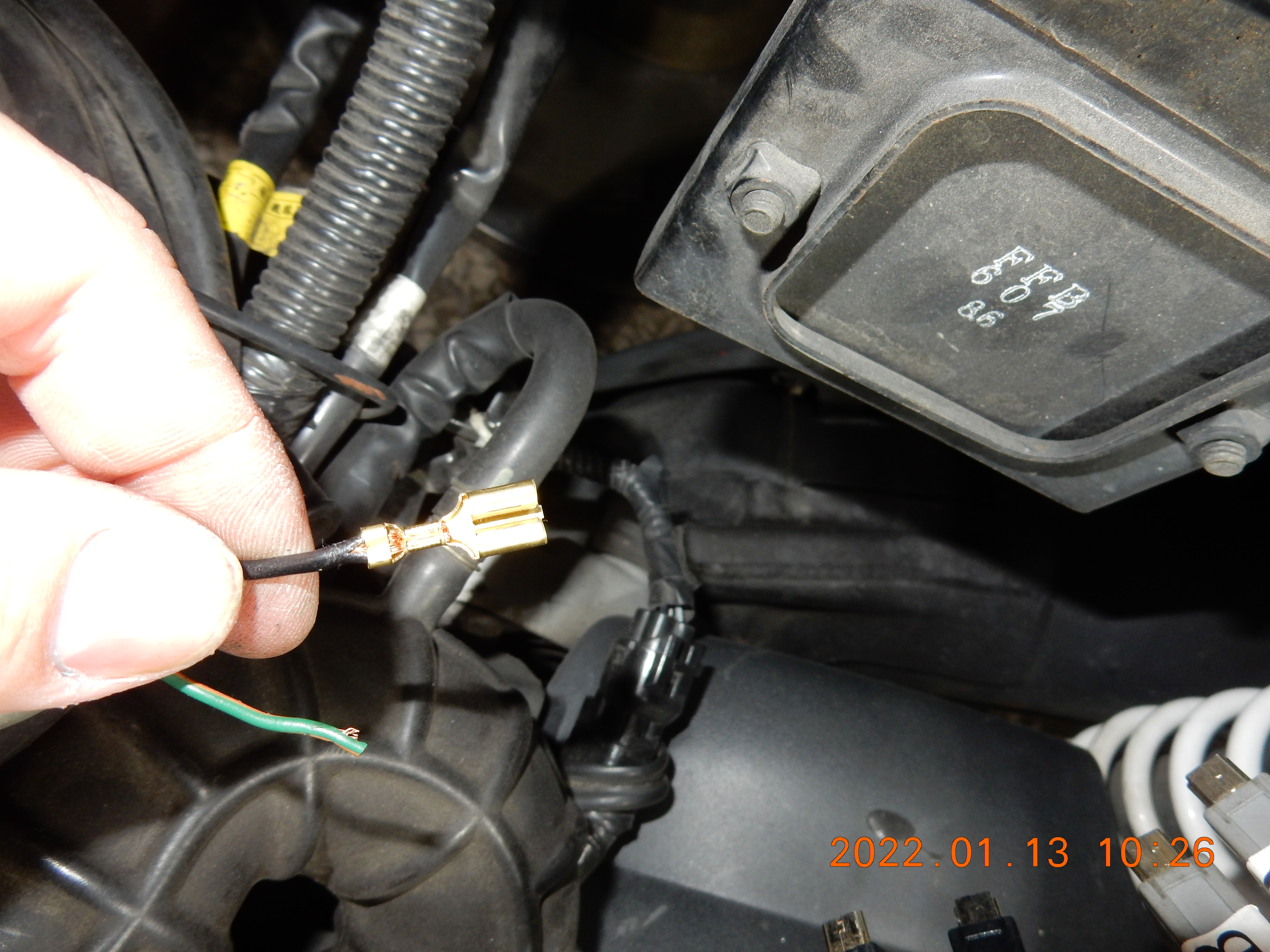

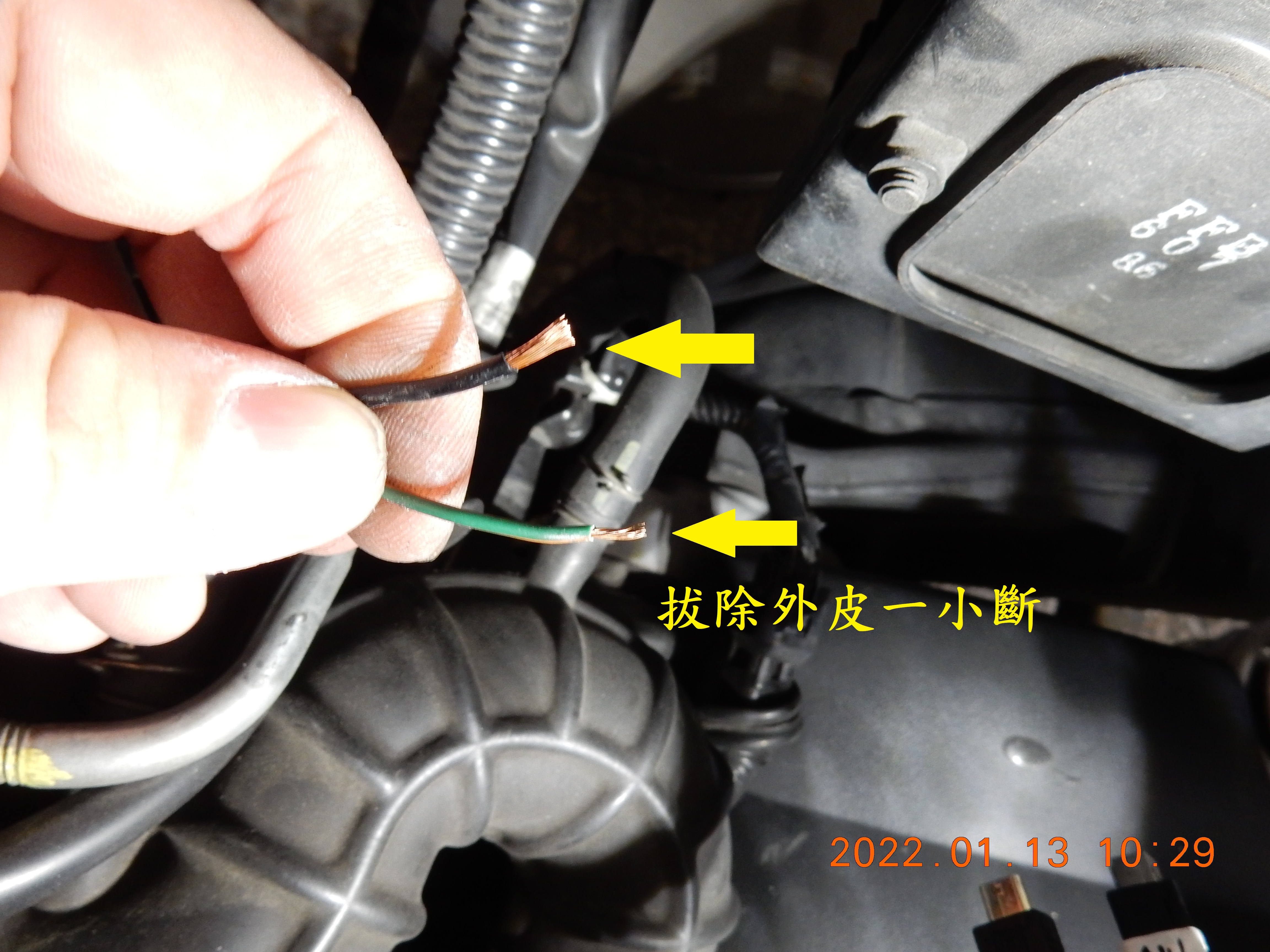

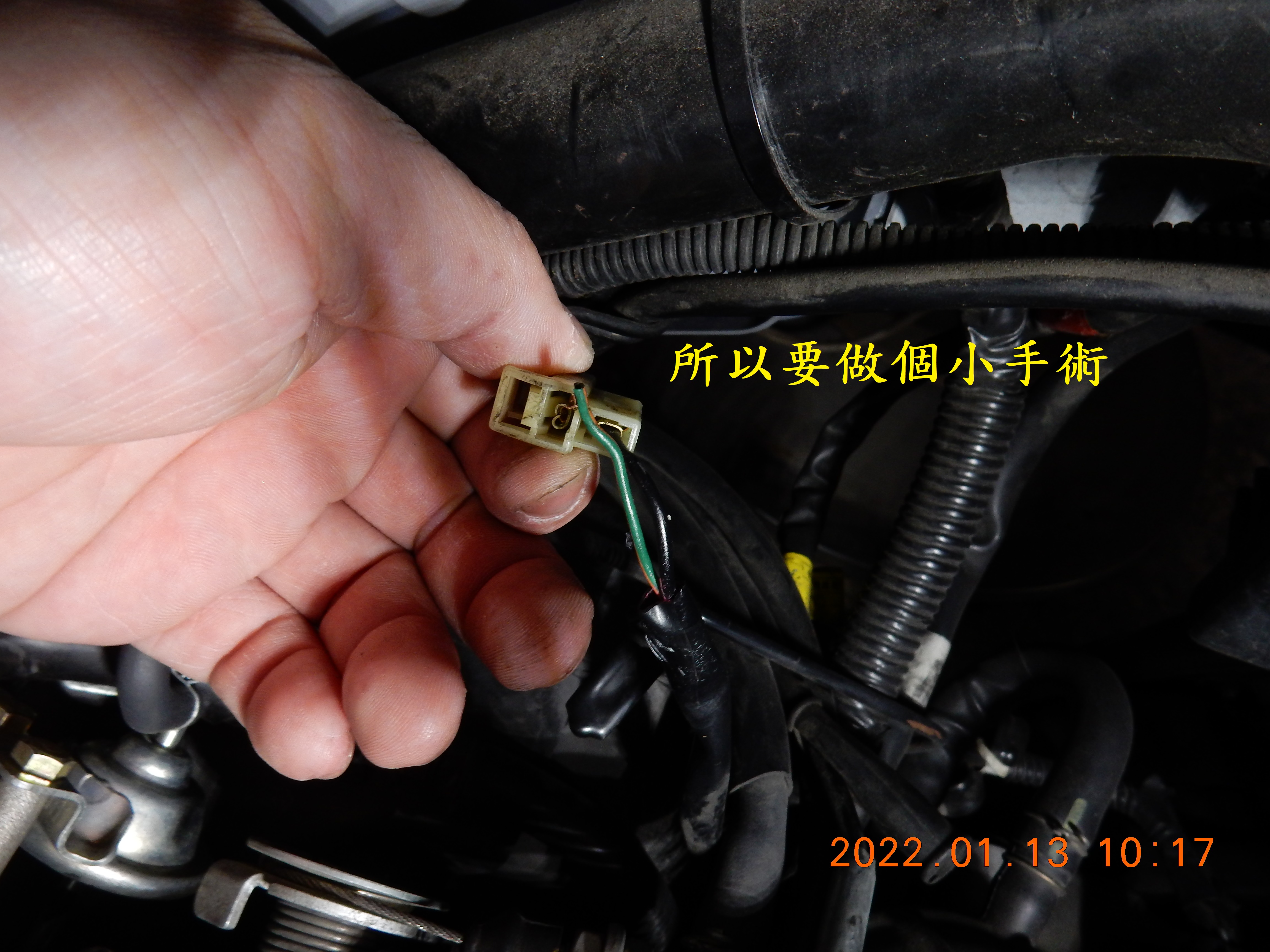

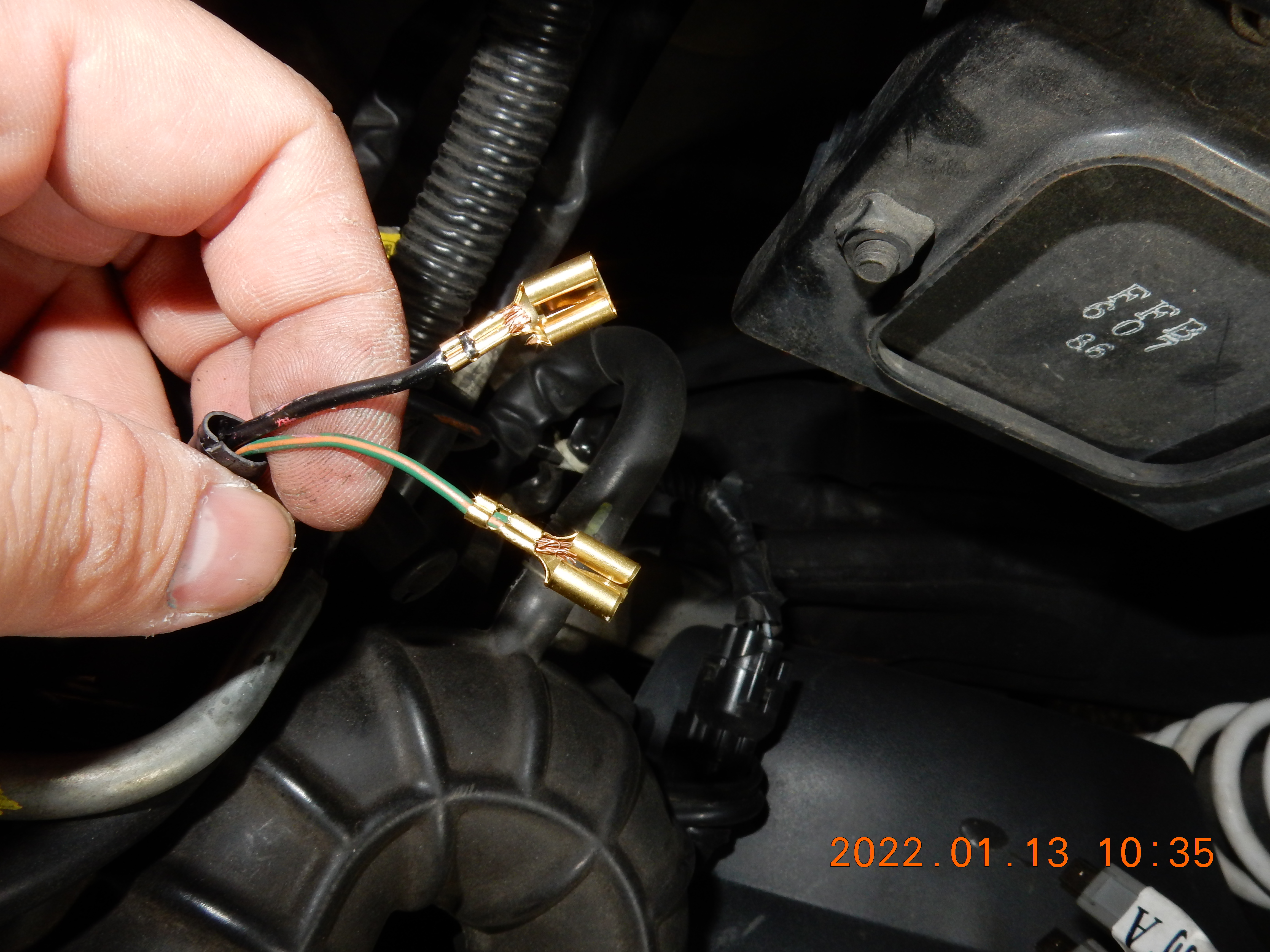

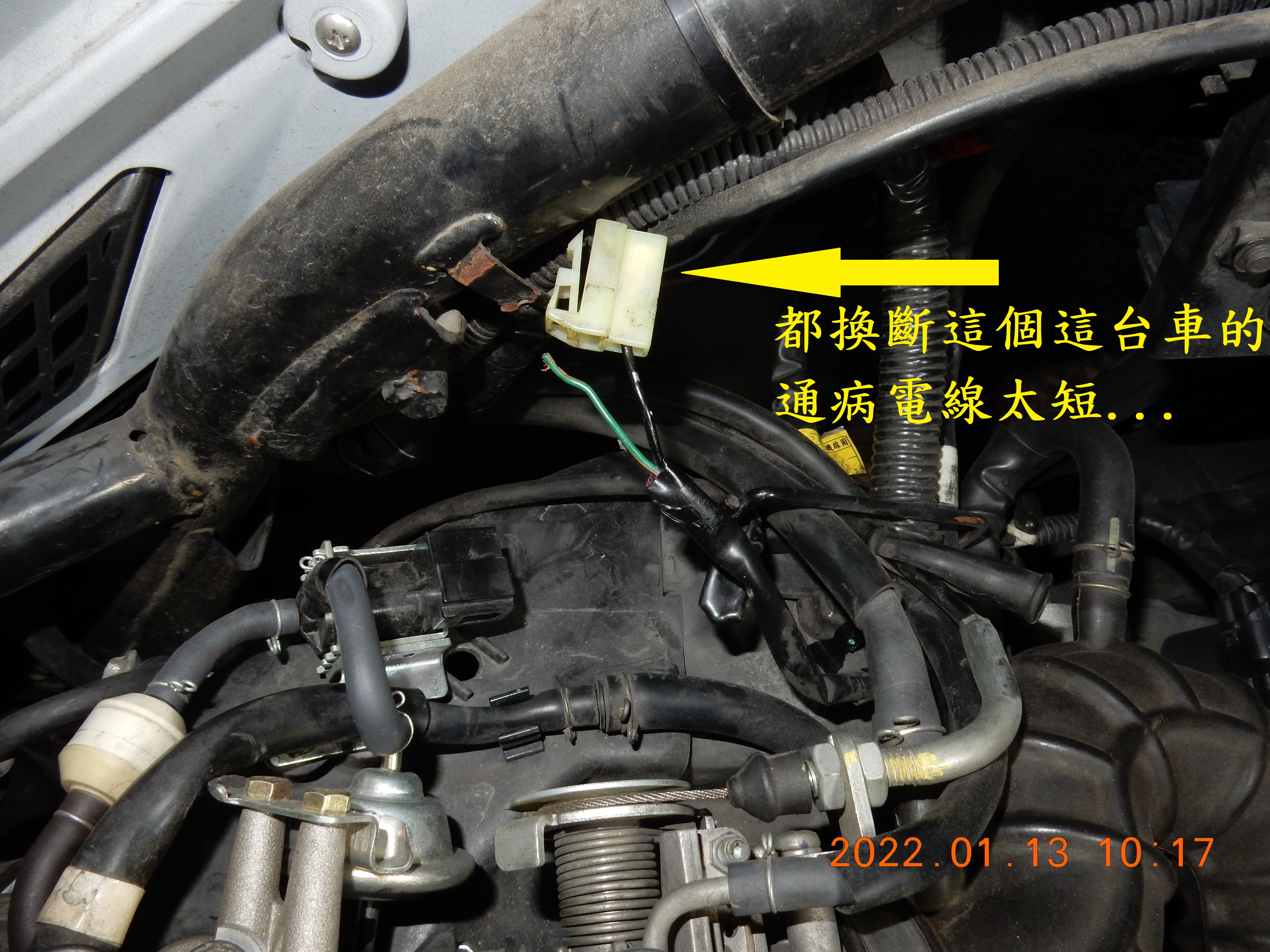

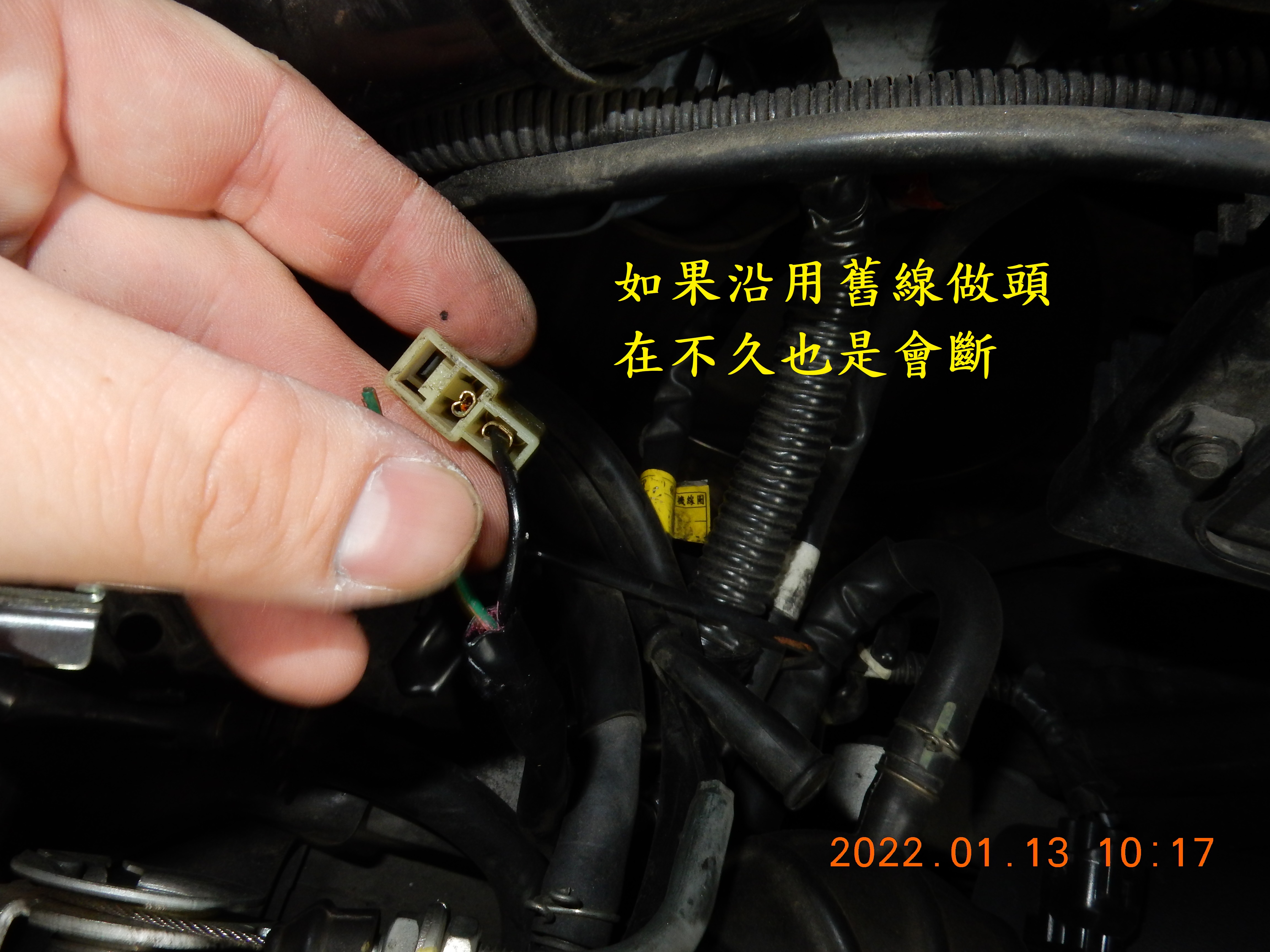

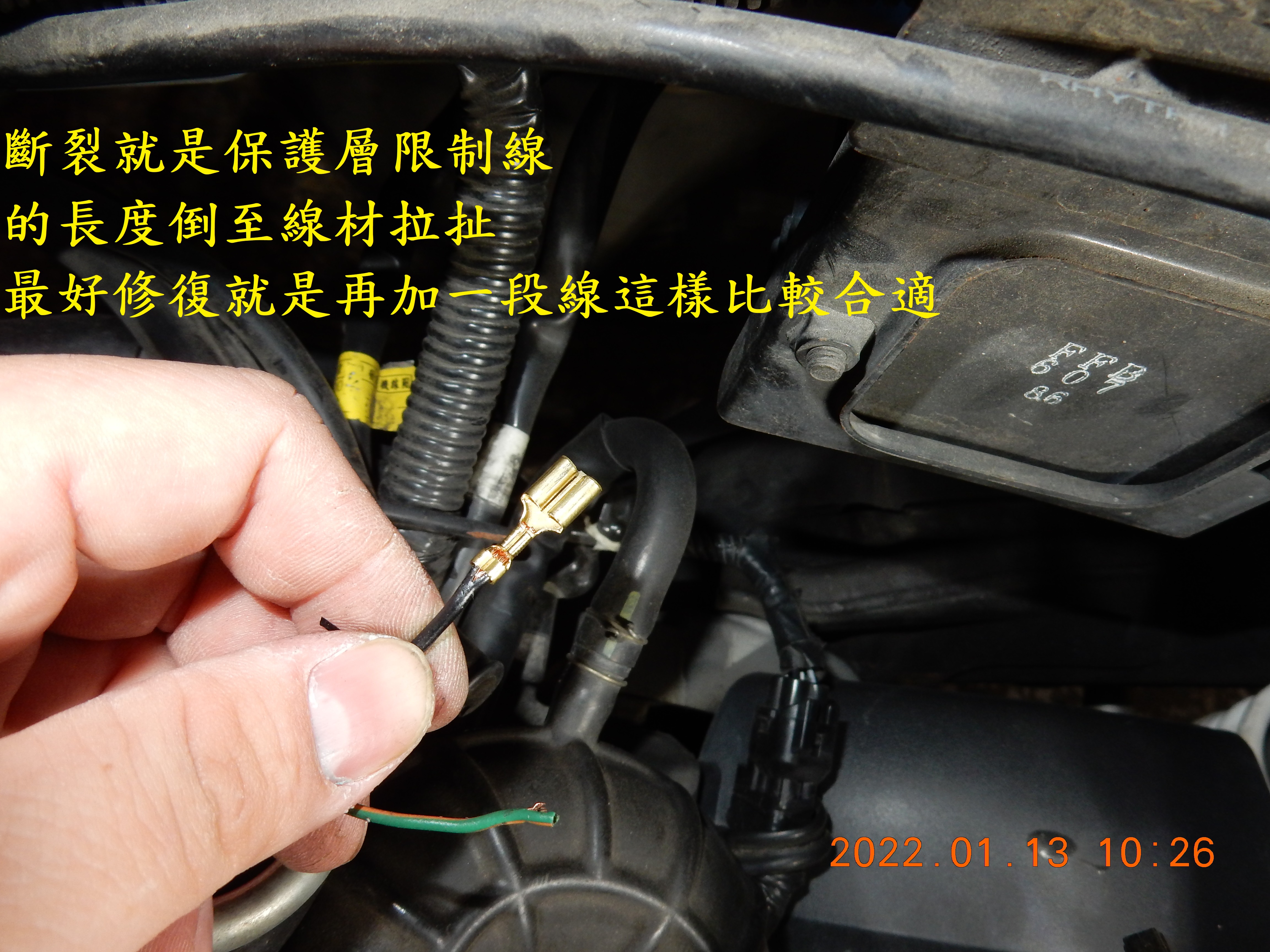

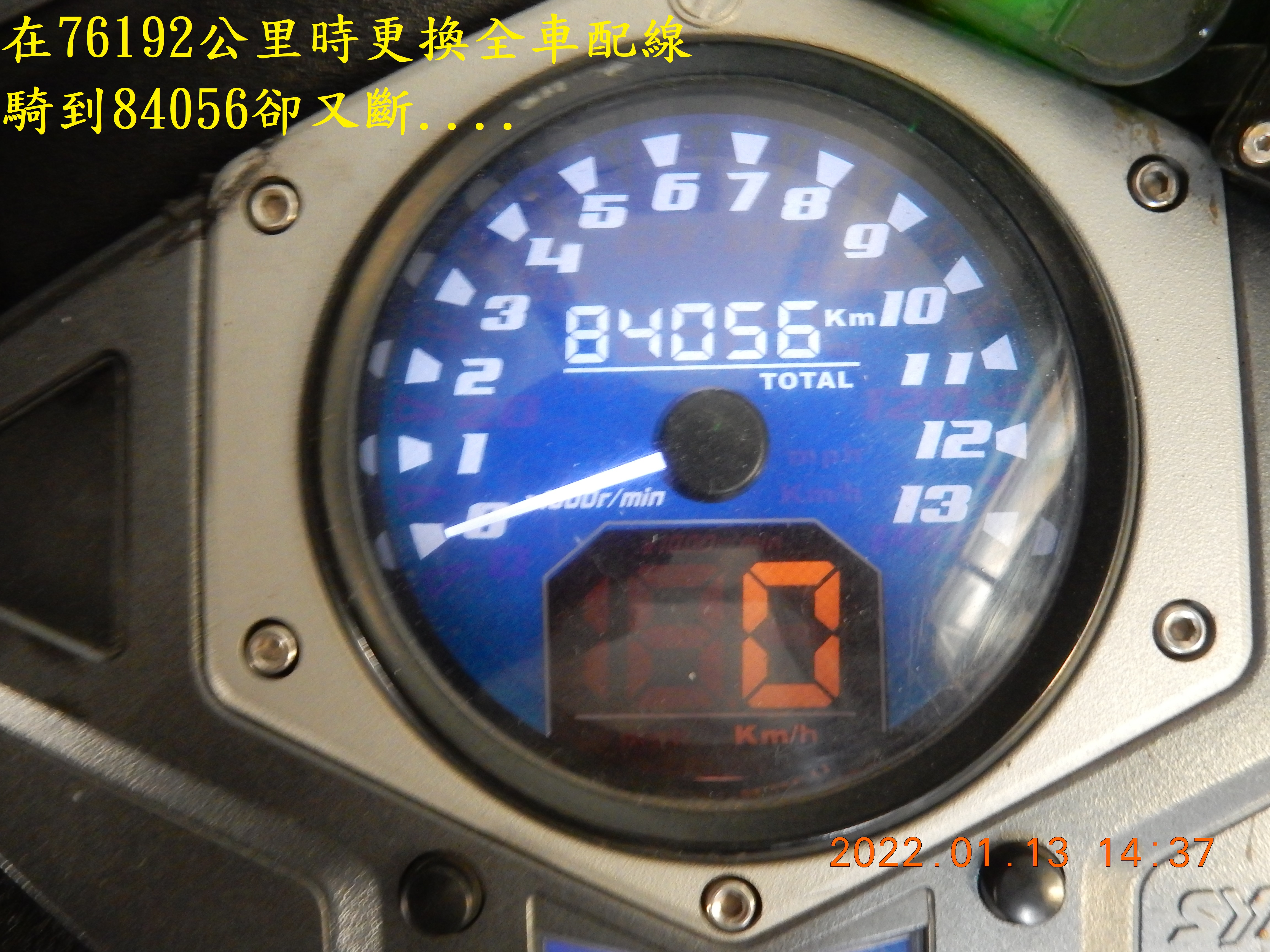

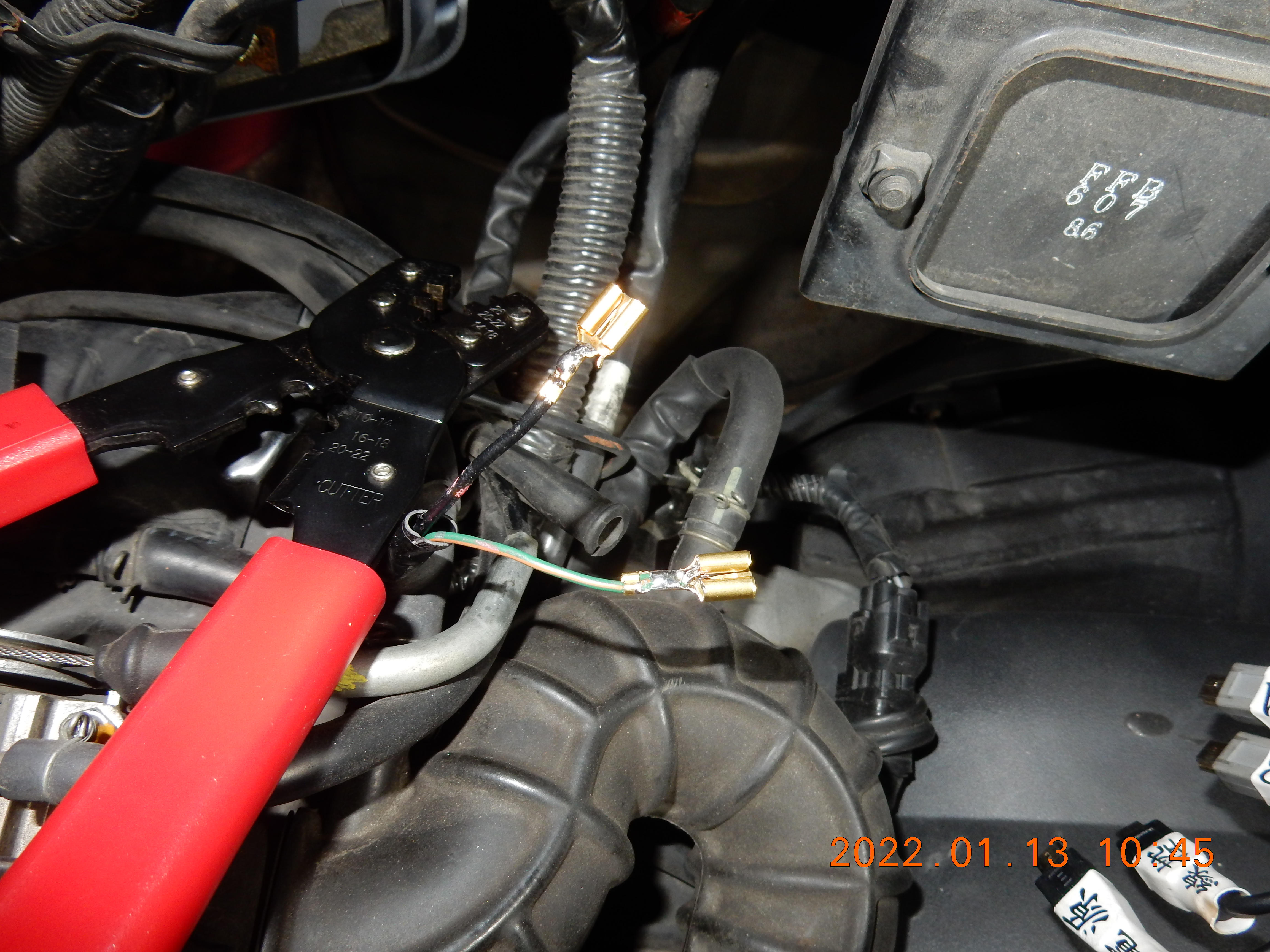

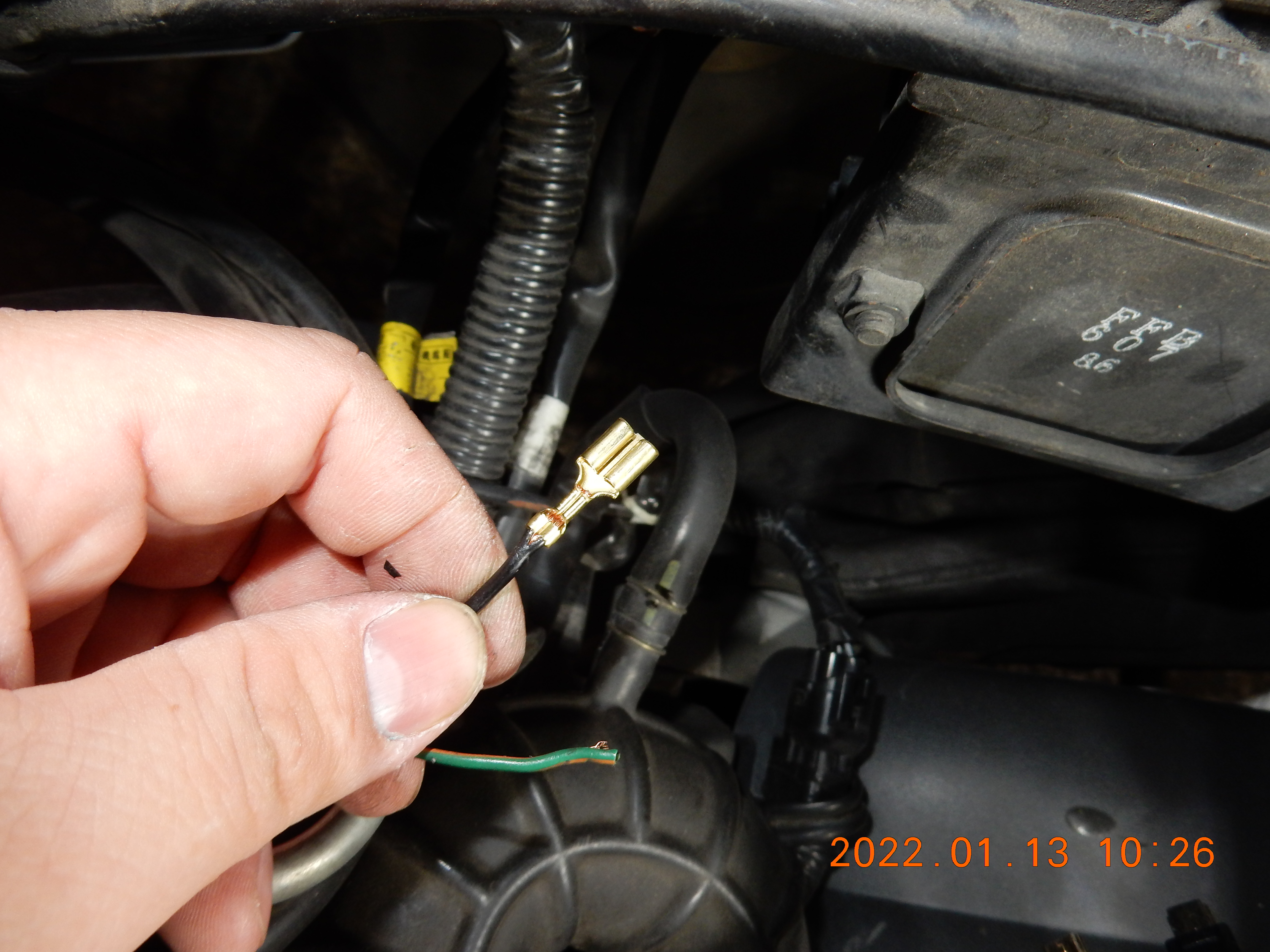

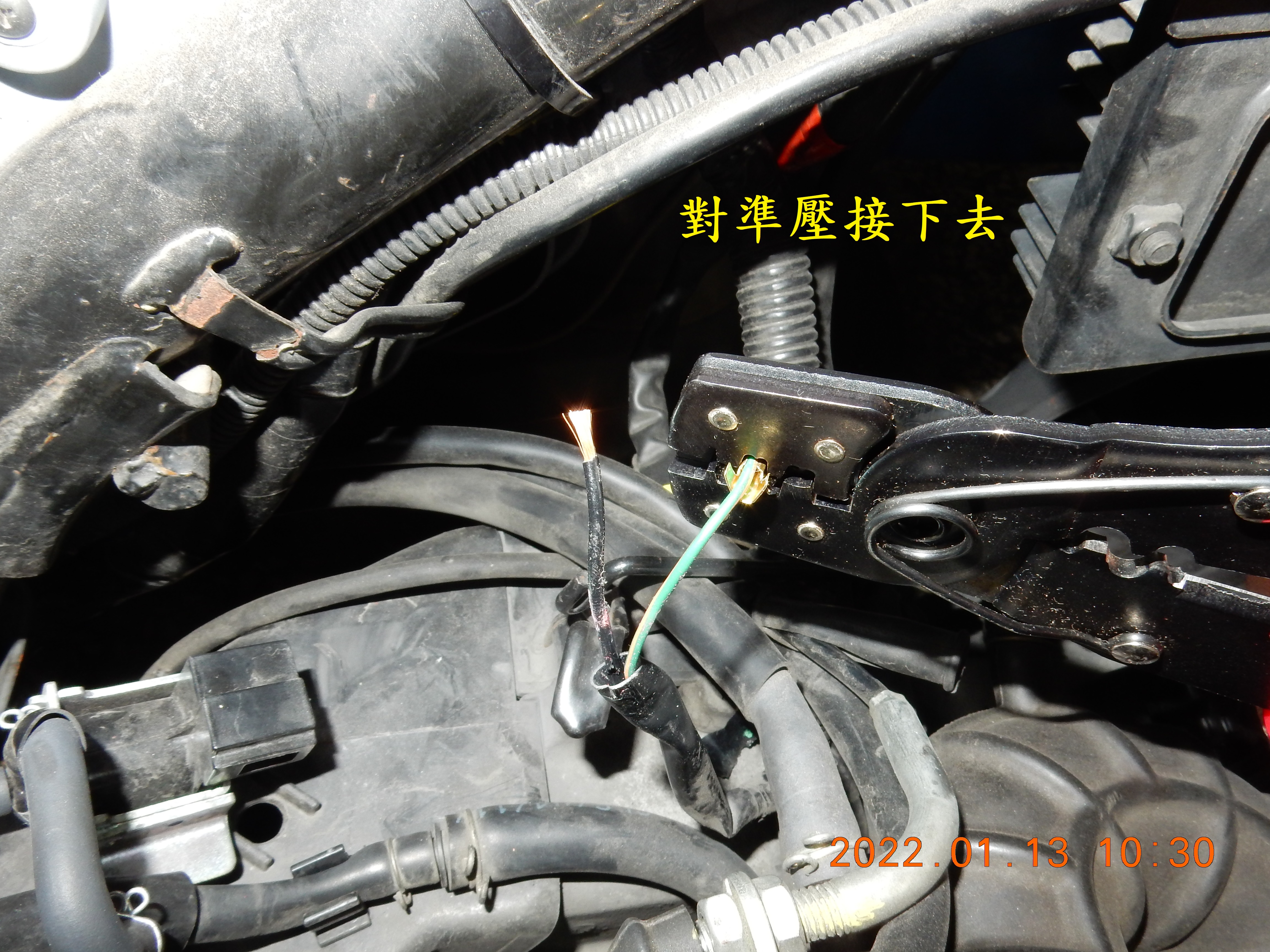

備註: P1415（55）可變進氣電磁筏這個是控制STCS，這個故障碼在更換全車配線後又出現，可見原廠沒有把這個配線做修改，變成一段時間也都會斷哪個地方，最終解決方法要在剪一小斷電線延長才可以完全解決這是這台車係的通病。
******************************
T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決34

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6454

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9450

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1386

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1455

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1959

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9225

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決8621

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6231

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3236

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5850

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9954

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4304

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6739

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3333

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3654

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決8520

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3076

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3473

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4898

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決2875

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5179

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9868

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決7226

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1147

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決956

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5676

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4785

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決7890

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4783

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6687

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決667

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3765

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決7676

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6369

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決2527

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4207

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6672

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1722

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1574

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4518

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9779

T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5335


本文章最後由 a801862 於 2025-12-31 20:50 編輯


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決8920


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1077


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1115


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4580


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5988


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5391


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3110


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決2746


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4420


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4510


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決41


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3117


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4171


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決1214


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6617


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決2701


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3841


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決5180


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決4231


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9258


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決815


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決8089


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決3333


T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決6437

給個讚

讚: 5.0
lyy47282
讚: 5
  發表於 2022-8-11 09:04
收藏
收藏0
回覆

舉報

網友回覆7

跳到指定樓層
正序瀏覽
2#
garfield1021 2022-8-10 09:58 只看這個作者
感謝分享，如此詳實的步驟。
回覆

舉報

3#
qkk 2022-8-10 18:21 只看這個作者
舊型金發財也是會這樣斷掉 斷在電腦插頭排線上 很難發現 就會一直找不出故障燈亮起來的原因~
回覆

舉報

4#
Wind0322 2022-8-10 22:53 只看這個作者
感謝分享~~~T-223-JET老問題P1415（55）可變進氣電磁筏線斷裂解決9610
回覆

舉報

5#
a801862 2022-8-11 16:48 只看這個作者
qkk 發表於 2022-8-10 18:21
舊型金發財也是會這樣斷掉 斷在電腦插頭排線上 很難發現 就會一直找不出故障燈亮起來的原因~ ...

真的要改一下不然一直斷也不是辦法
回覆

舉報

6#
richie 2022-8-11 20:41 只看這個作者
感謝詳細內容分享～讚
回覆

舉報

7#
brabus1518 2022-8-12 15:36 只看這個作者
解說的好詳細
不知車廠人員有沒有看到
