FZR150 3KW 零件手冊 圖示料號對照網頁版

大約6月中，Zclub的突然斷線了，裡面很多寶貴的資料，不單單FZR，還有其他車種的心得經驗 技術探討突然消失
雖然目前網站以恢復訊行，可喜可賀，但是仍然催生了本次計畫，寶貴且方便的資料，多一些地方保存也好...

而平常修車蠻常用到zclub上面大大所製作的零件查找表，配合網頁搜尋功能非常方便，
因此打算在小老婆論壇，復刻類似的零件表，方便閱覽。

比我們厲害的大大很多，不敢說能擔當承先啟後的大任...
但至少讓至少還在玩FZx系的車友，亦或新入門的菜鳥，維修時有多一點點的幫助。在如今眾多輕檔車角逐的環境中，老車消亡的速度，令人感慨啊...

---

此版本為板上大大提供的FZR150 3KW6電子版零件手冊，重新掃描輸出成高解析的圖片，
參考Z板上cat6lee大大於2013製作的網頁板排版，搭配日行虎大以前製作的全車零件對照表(感謝雨山3WA網站的備份)，同時也有參考東吳機研上ATB大製作全車軸承一覽表，
並搭配1995年版3KW6紙本零件手冊，三方校對重新整理，更正料號錯誤。

且自行測量油封軸承規格，整合並補上各部件扭力標示，給各位有需要的車友查找取用也希望大家可以一起debug，若有錯誤部分也請各位不吝指出，方便我更正完善手冊細節


在開始閱讀零件手冊之前，你需要具備...
山葉的料號有一定命名規則，尤其螺絲螺母等規格件，建議可以先看這篇山葉料號解讀
這樣要買新螺絲也會方便很多，本手冊90%螺絲可以找到同規格替代品

至於螺絲強度，不鏽鋼or鐵螺絲?
A2-70(304)Tensile strength大約是700Mpa
一般8.8級螺栓的Tensile strength則是800Mpa
不鏽鋼強度略低，且比一般螺絲[脆]，因此螺絲扭力值
M6   大於1.2m/Kg,
M8   大於2.0m/Kg,
M10 大於 3.8m/Kg
需更換成304螺栓需考量強度是否足夠，否則應使用8.8級以上螺栓(8.8 10.9 12.9 Grade)

油封 O環 材質怎麼搭配?
機車上的油封基本三種 - NBR丁基橡膠，SI 矽橡膠，VT 氟橡膠
NBR橡膠，一般材質，彈性適中耐磨耗，耐溫大約100度，耐油佳
SI矽橡膠，耐溫材質，彈性佳，耐溫220度，但不耐有機溶劑&汽油
VT氟橡膠，耐溫材質，偏硬，耐溫200度，耐酸,耐油,化學藥劑,各類有機溶劑


基本上可遵照原廠材質使用即可，要自行升級需考慮使用環境
以下為O環線徑規格表 & 耐化學性質比較表

---

使用手機，建議使用電腦板瀏覽，以方便點開大圖
每張圖片皆以600dpi掃瞄出圖，點開即可閱覽原尺寸圖片

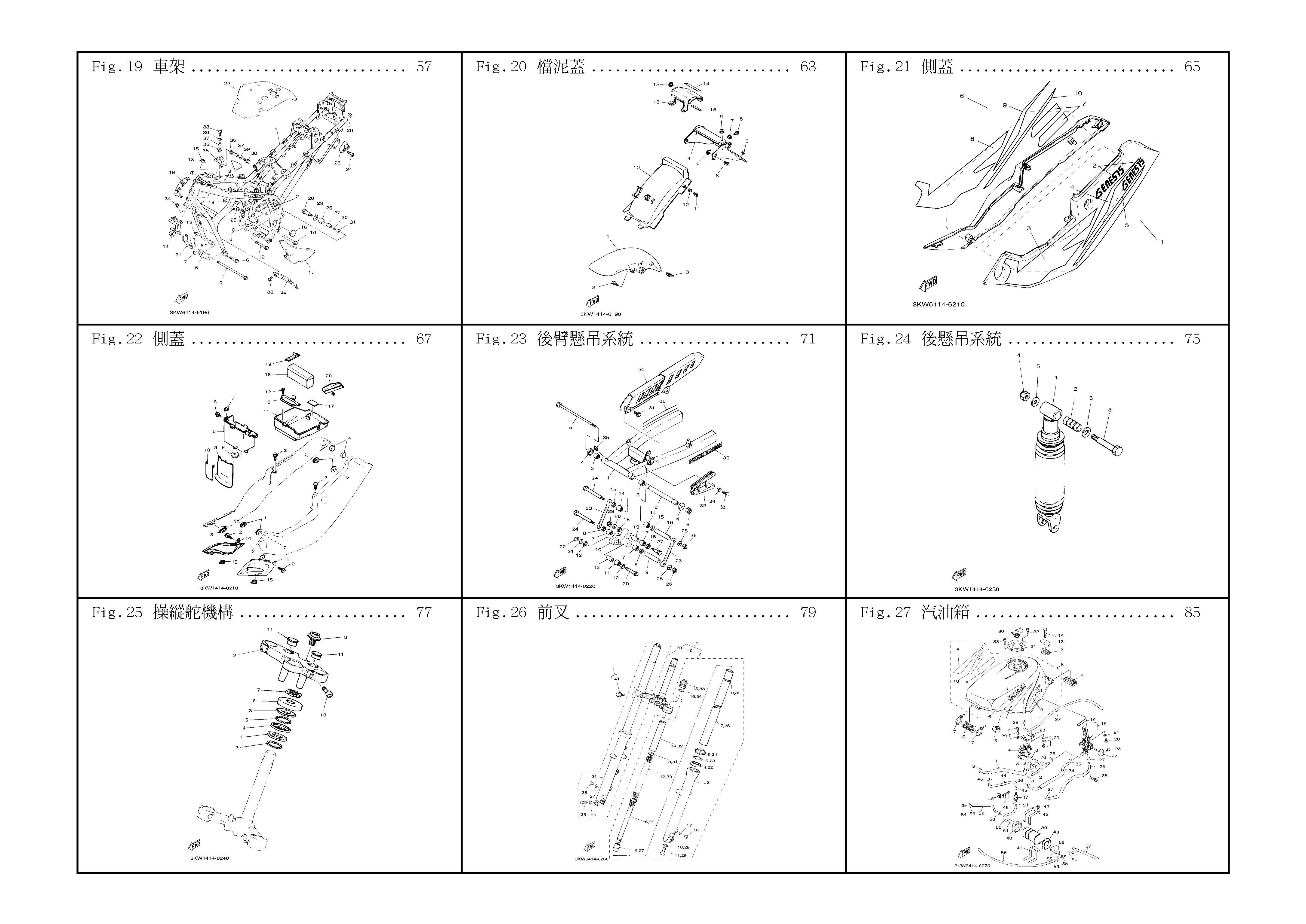

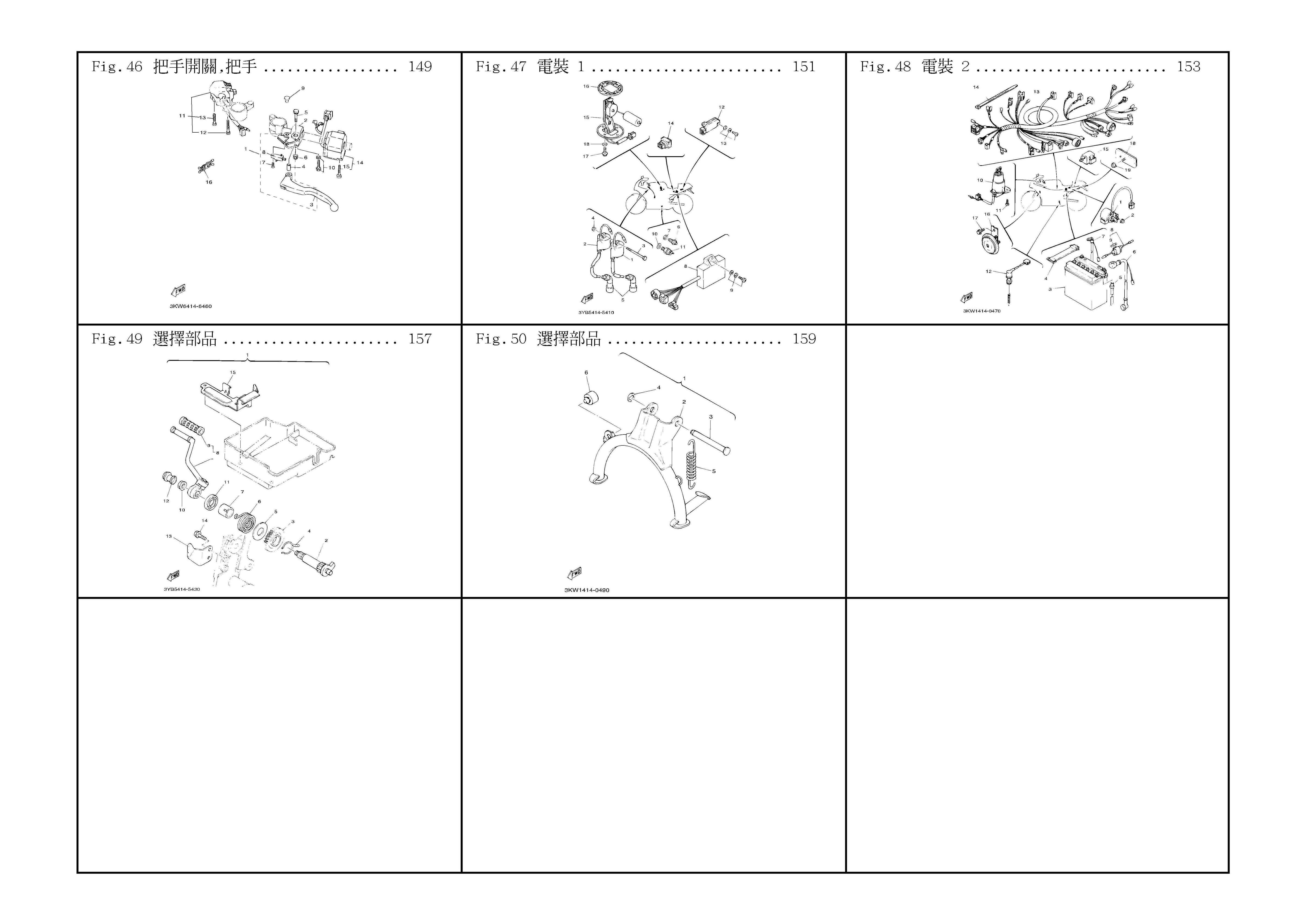

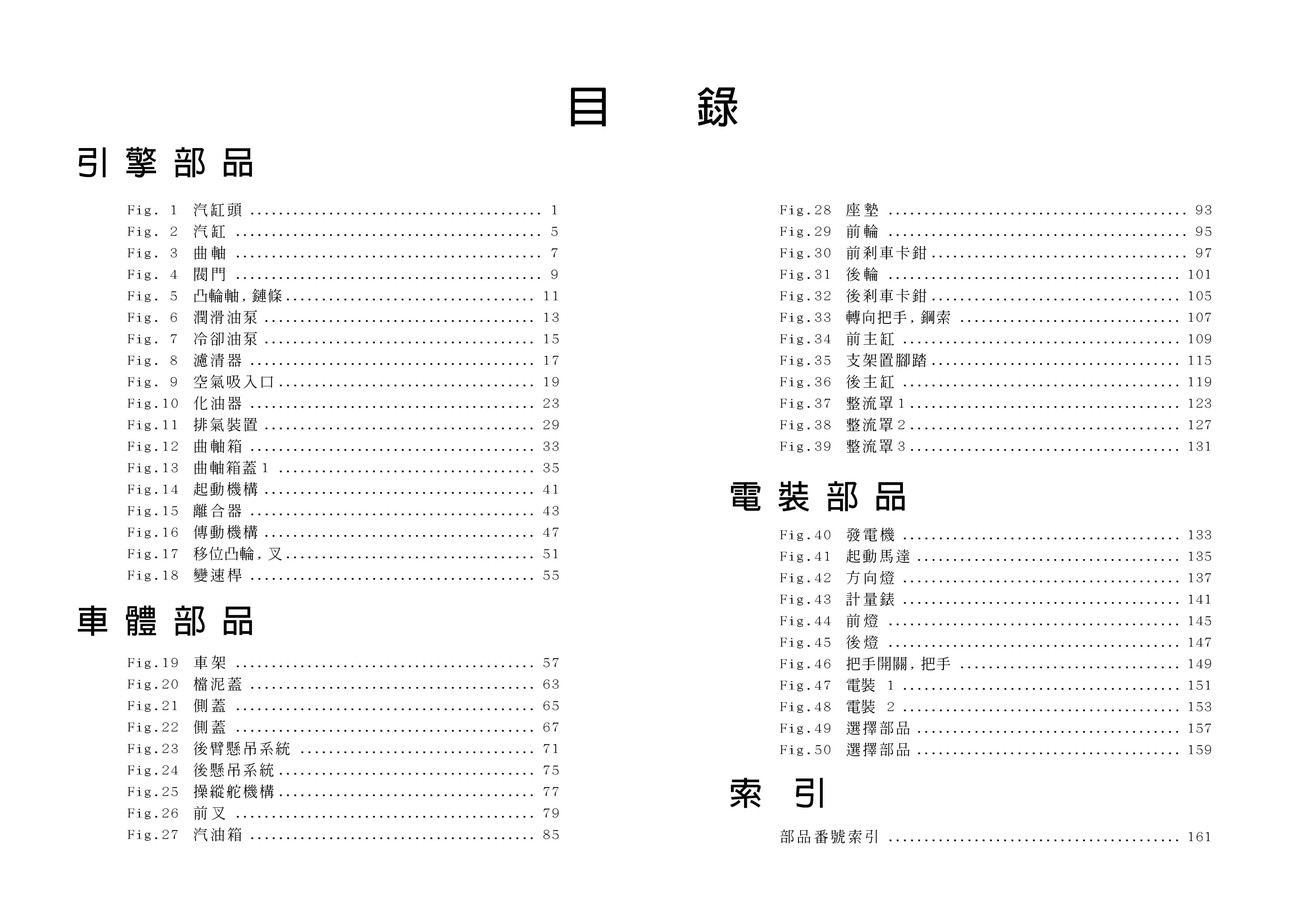

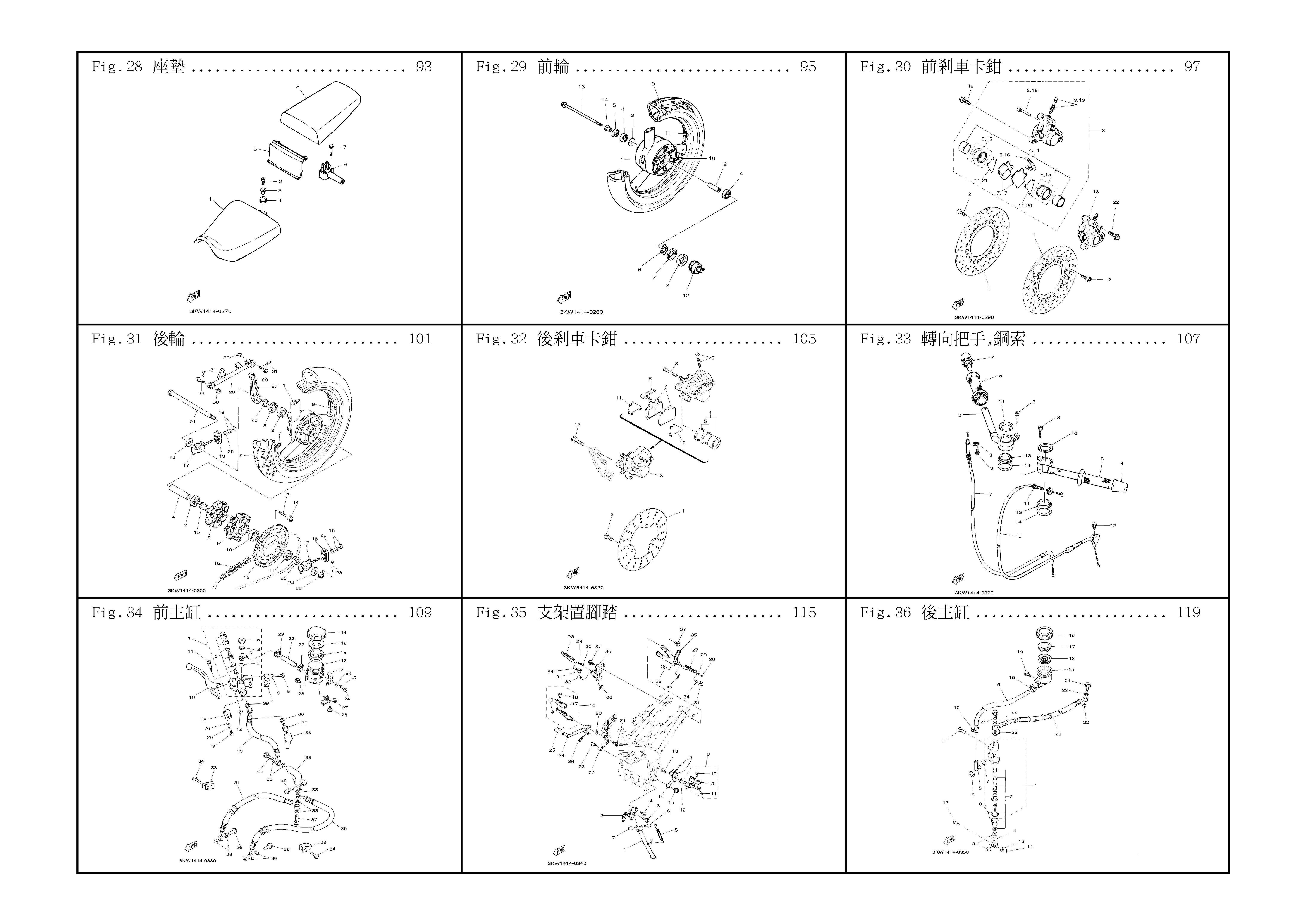

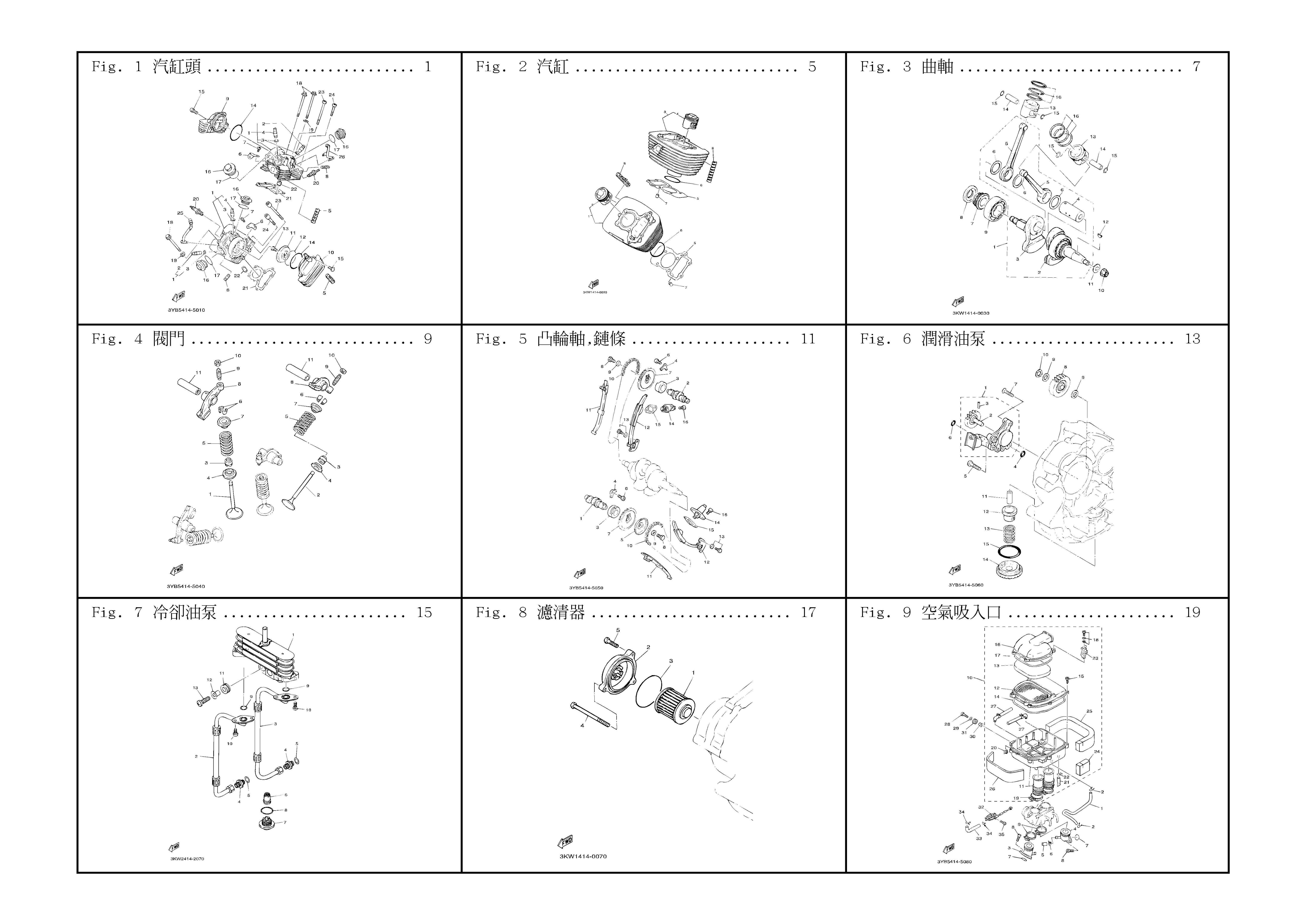

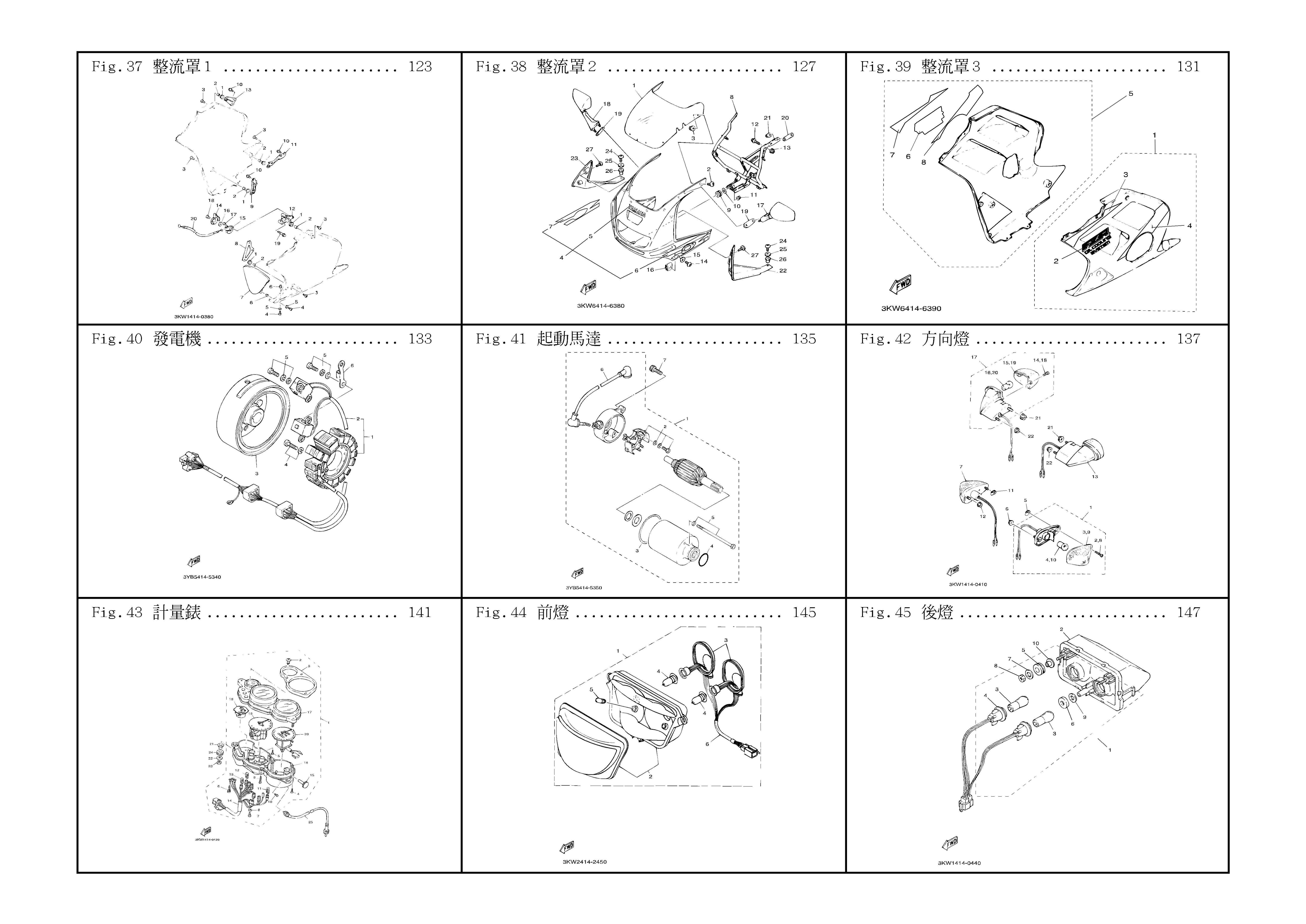

前面是目錄，後面則是各部件的詳細

---

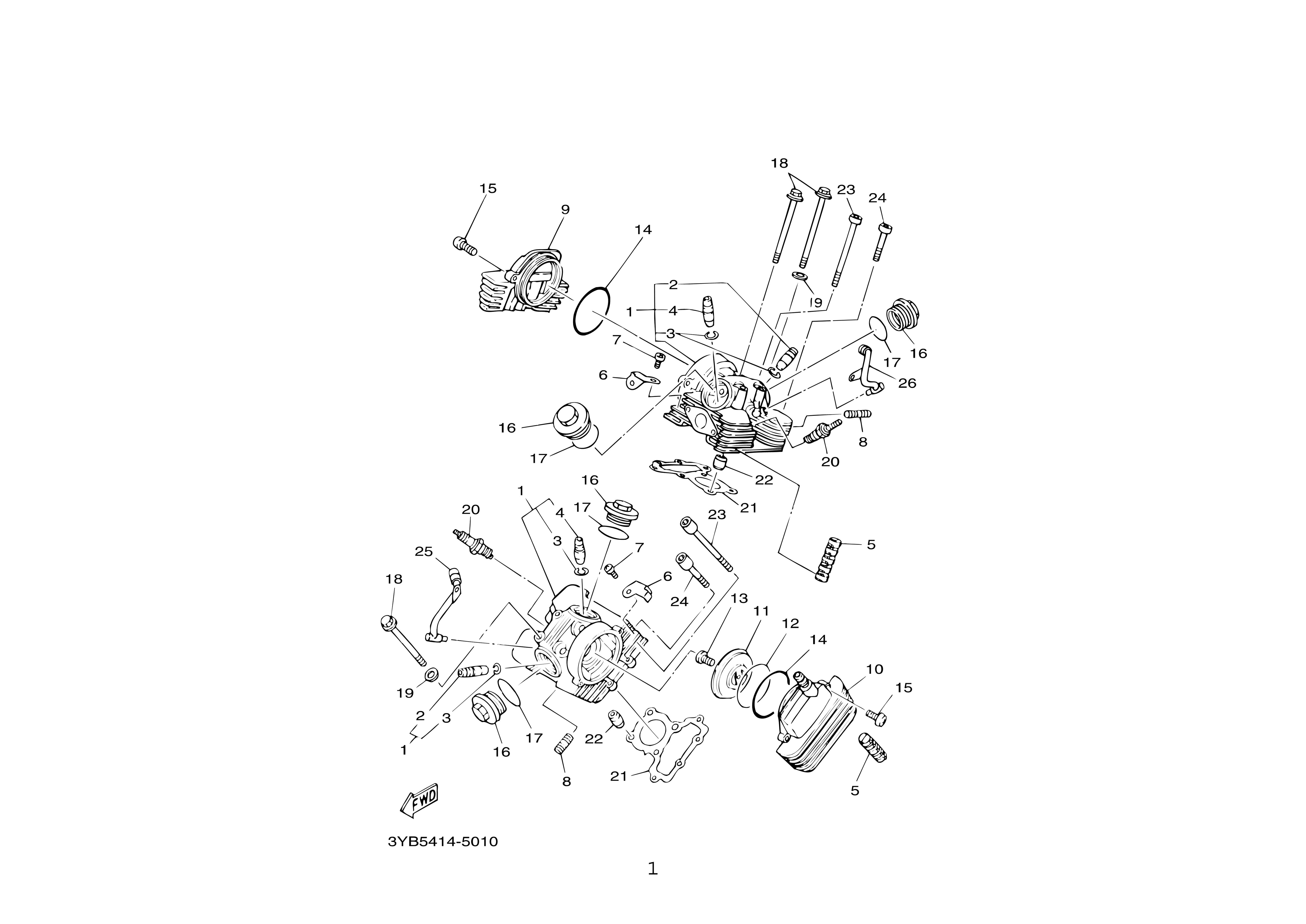

Fig. 1 汽缸頭

1.   3KW-E1102-10  汽缸頭總成       2個

2.   22F-11134-10  排氣閥導件        1個

3.   93440-10109    夾環                 2個

4.   2UJ-11133-10  進氣閥導管        1個

5.   3KW-E1161-00  吸收器橡皮     14個

6.   3KW-E4834-00  固定座             2個

7.   98980-06008  盤頭螺絲            2個

8.   90116-06824  雙頭螺栓            4個        0.7m/Kg
9.   3KW-E1185-10  後缸頭側蓋       1個
10.  3KW-E111H-20  前缸頭側蓋     1個
11.  3KW-E1165-00  吸收器板        1個
12.  93210-68575  護油圈              1個
13.  98507-06010  盤頭螺絲           1個        0.7m/Kg
14.  93210-78544  護油圈               2個      SI GS-82.5 82*3
15.  9850L-06025  盤頭螺絲            4個      0.65m/Kg
16.  3KW-E1186-10  汽缸頭側蓋      4個       0.7m/Kg
17.  93210-448C2  護油圈               4個      VT G-45 45*3
18.  90105-08824  墊圈座帽螺栓     8個      2.2m/Kg
19.  90201-08609  平墊圈               2個      8*20*2 銅墊片
20.  94700-00254  火星塞               2個      NGK C7HSA
21.  3KW-E1181-00  汽缸頭墊片     2個
22.  99530-10114  定位銷              4個
23.  9131L-06115  內六角螺栓        4個       1.2m/Kg
24.  9131L-06040  內六角螺栓        4個       1.2m/Kg
25.  3KW-E4872-00  二次油管         1條
26.  3KW-E4873-00  二次油管         1條

---

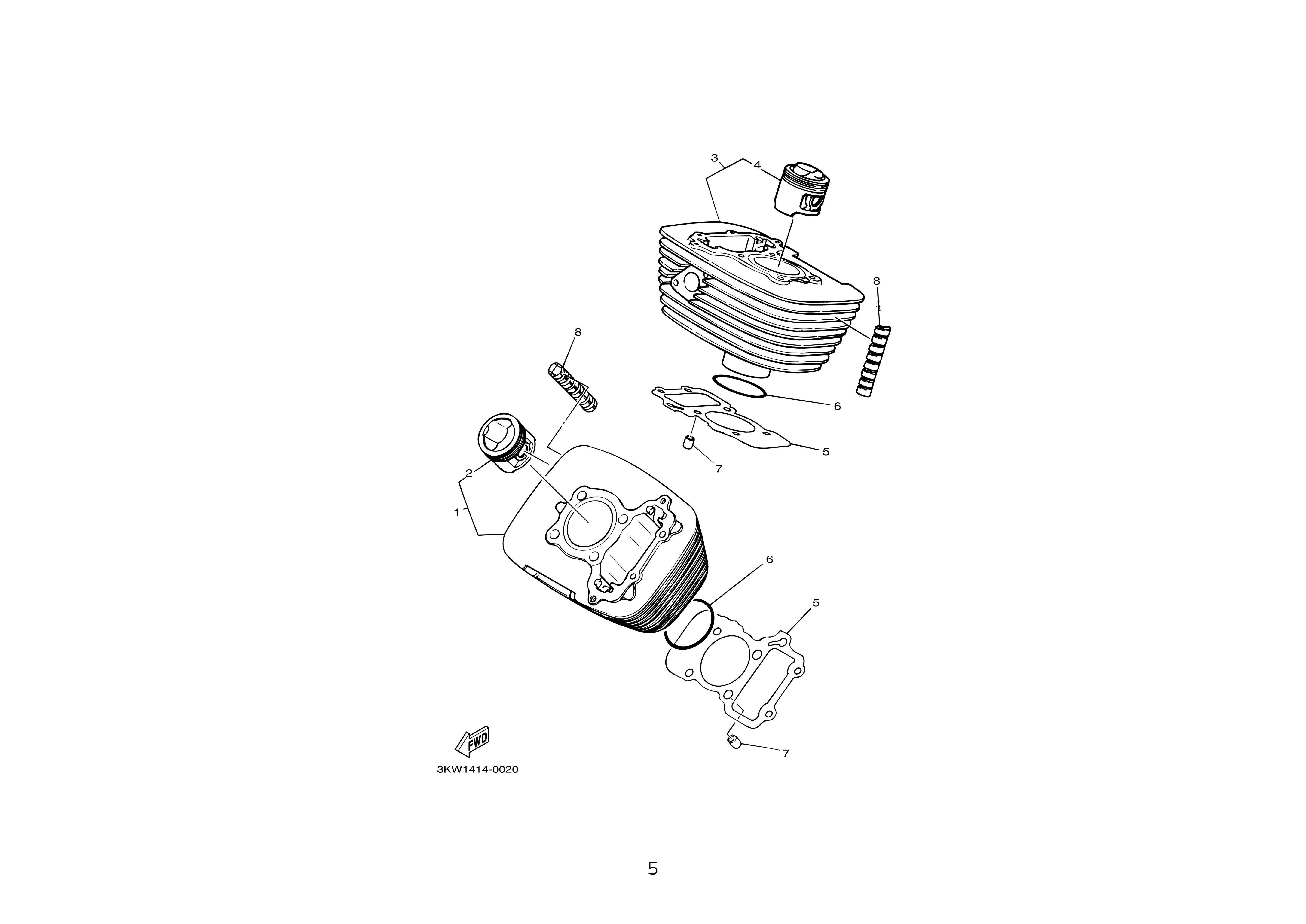

Fig. 2 汽缸

1.  3KW-W1131-10  前汽缸組      1個
2.  3KW-E1631-09   活塞             1個
3.  3KW-W1132-10  後汽缸組      1個
4.  3KW-E1631-09   活塞            1個
5.  3KW-E1351-00  汽缸墊片       2個
6.  93210-49869  護油圈             2個
7.  99530-10114  定位銷             4個
8.  3KW-E1161-00  吸收器橡皮    4個

---

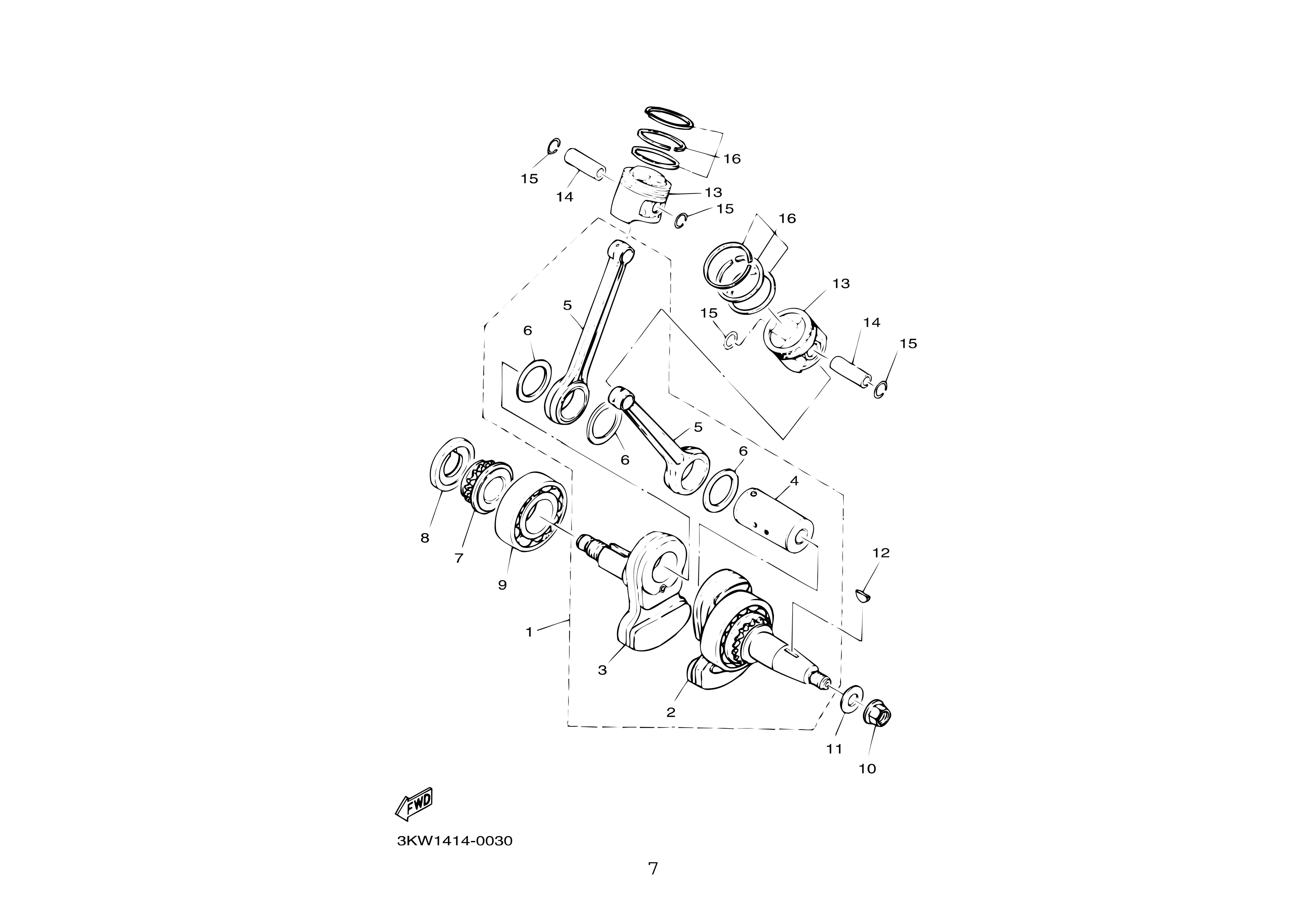

Fig. 3 曲軸

1.  3KW-E1400-00  曲軸總成     1組
2.  3KW-W1141-00  曲軸組       1個
3.  3KW-E1422-00  右曲軸        1個
4.  3KW-E1681-00  區軸銷        1個
5.  3KW-E1651-01  連桿           2個
6.  90209-31330    墊圈           3個
7.  3KW-E154A-00  凸輪鏈輪      1個
8.  3KW-E1478-00  軸環            1個
8.  3KW-E1161-00  吸收器橡皮  4個
9.  93306-30630  軸承              1個      KOYO 6306 YAIC4(C3可)
10.  90179-12248  螺帽            1個       8.0m/Kg
11.  90201-120E8  平墊圈         1個
12.  90280-05048  半月鍵         1個
13.  3KW-E1631-09  活塞          2個      JCC製
14.  3KW-E1633-00  活塞銷       2個      13pin
15.  93450-14088  活塞C扣        4個
16.  3KW-E1610-01  活塞環組    2組

---

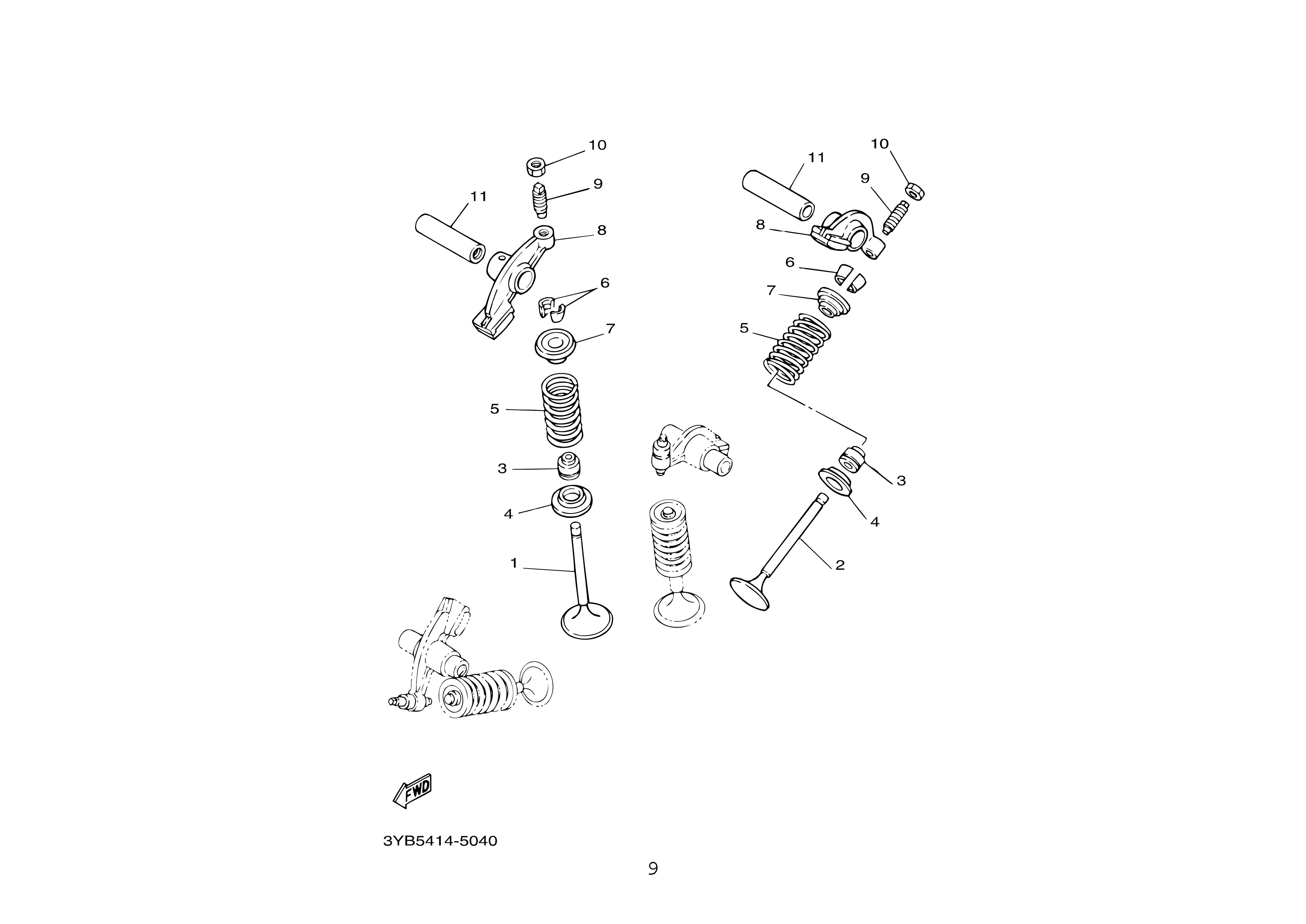

Fig. 4 閥門

1.  3KW-E2111-00     進氣閥              2個
2.  3KW-E2121-00     排氣閥              2個
3.  2HX-12119-00     氣門油封            4個
4.  22F-12116-00      閥門彈簧座        4個
5.  3KW-12114-00     外閥門彈簧       4個
6.  22F-12118-01      閥門銷             8個
7.  22F-12117-02     閥門彈簧鎖扣     4個
8.  50M-12151-00    閥門搖臂           4個
9.  22F-12159-00     閥門調節螺絲    4個
10. 90170-05302      螺帽                 4個      0.65m/Kg
11. 3KW-E2156-00  搖臂軸               4個

---

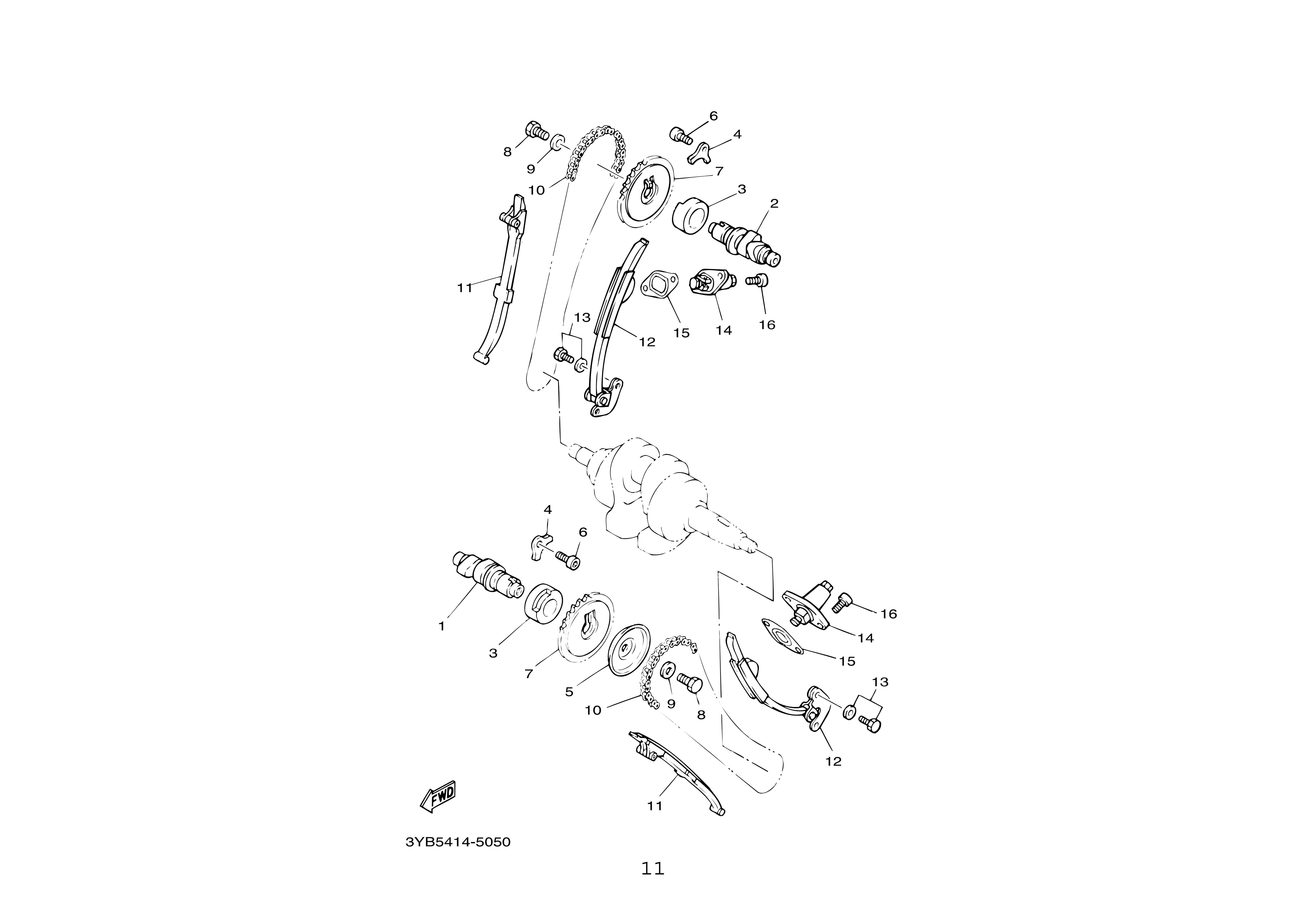

Fig. 5 凸輪軸,鏈條  排骨

1.  3KW-12171-00    凸輪軸              1個
2.  3KW-12181-00    凸輪軸              1個
3.  90381-22070      實心軸襯           2個
4.  3KW-E111F-00    軸襯擋板           2個
5.  3KW-E1145-00    吸收器板           1個
6.  91317-06012      內六角螺栓        2個     1.2m/Kg
7.  3KW-E2177-00    凸輪鏈輪           2個
8.  90101-08590      六角螺栓            2個    2.6m/Kg
9.   90201-08326    平墊圈               2個
10.  94508-25110    內鏈                  2條    BF25H-110L
11.  3KW-E2231-00  停止器導件        2個
12.  3KW-E2241-00  停止器導件        2個
13.  97527-06512    六角螺栓附墊圈  4個    1.0m/Kg + 螺絲膠
14.  3KW-E2210-00  鏈條張力器        2個    頂蓋扭力0.75m/Kg,通用勁戰調整器
15.  3KW-E2213-00  張力器墊片        2個
16.  9131L-06016    六角套頭螺栓      4個    1.0m/Kg

---

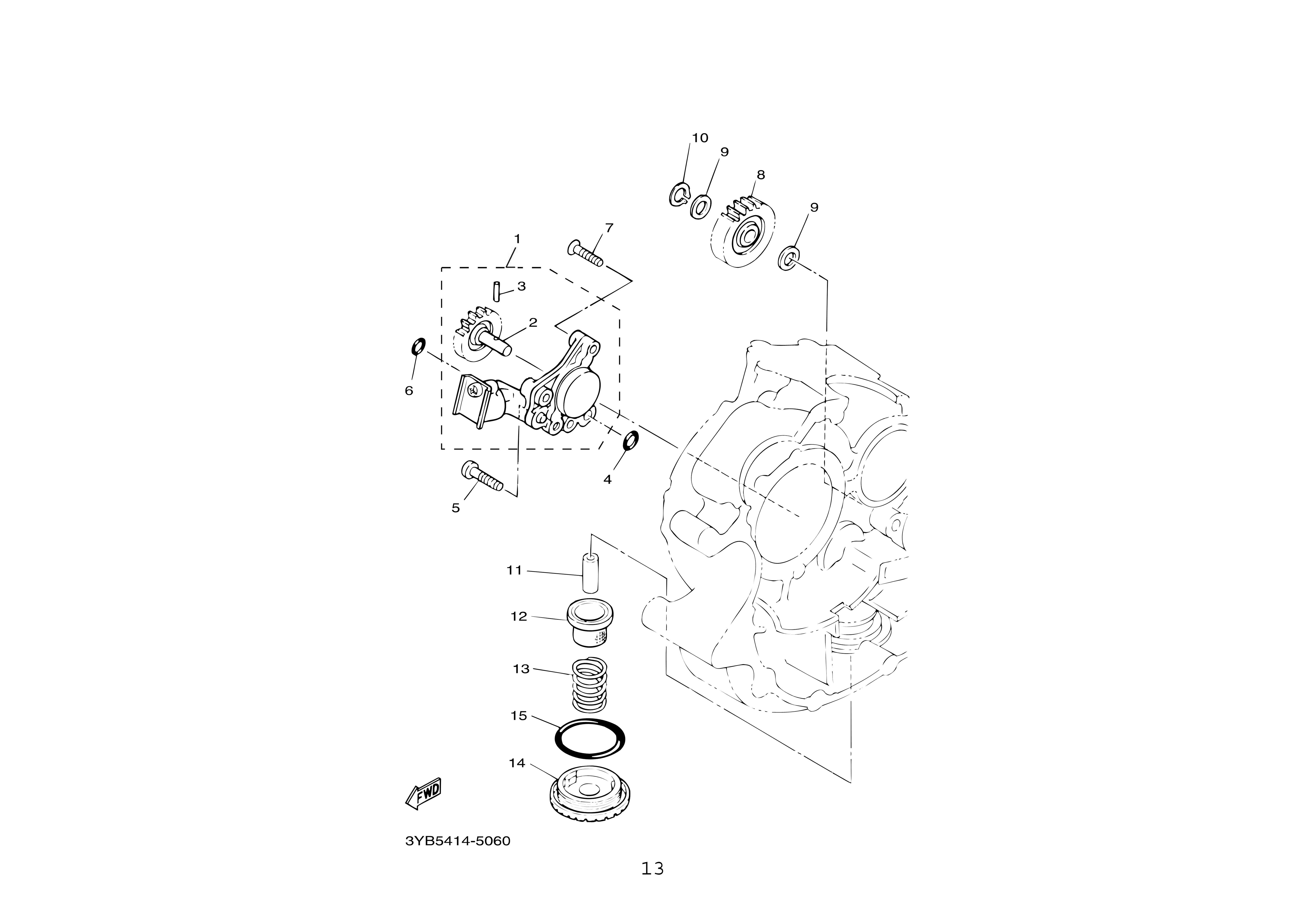

Fig. 6 潤滑油泵 機油泵浦

1.  3KW-E3300-00  潤滑油汞總成  1組
2.  3KW-E3326-00  驅動齒輪        1個
3.  93603-12030    定位銷            1個
4.  93210-10096    護油圈            1個
5.  9850L-06025    盤頭螺絲         2個     0.7m/Kg
6.  93210-088C1    護油圈            1個
7.  98707-06025    平頭螺絲         1個     0.7m/Kg
7.  98707-06025    平頭螺絲         1個     0.7m/Kg
8.  3KW-E3341-00  惰齒輪            1個
8.  3KW-E3341-00  惰齒輪            1個
9.  90201-10119    平墊圈            2個
10.  99009-10400   夾環              1個
11.  3KW-E3416-00  油管             1個
12.  3KW-E3411-00  過濾網           1個
13.  90501-16829    壓力彈簧        1個
14.  3KW-E5351-00  排油塞           1個   3.2m/Kg ,通用迅光(帶磁石) 5NW-E5341-00
15.  93210-35879  護油圈              1個     SI P-35  35*3.5

---

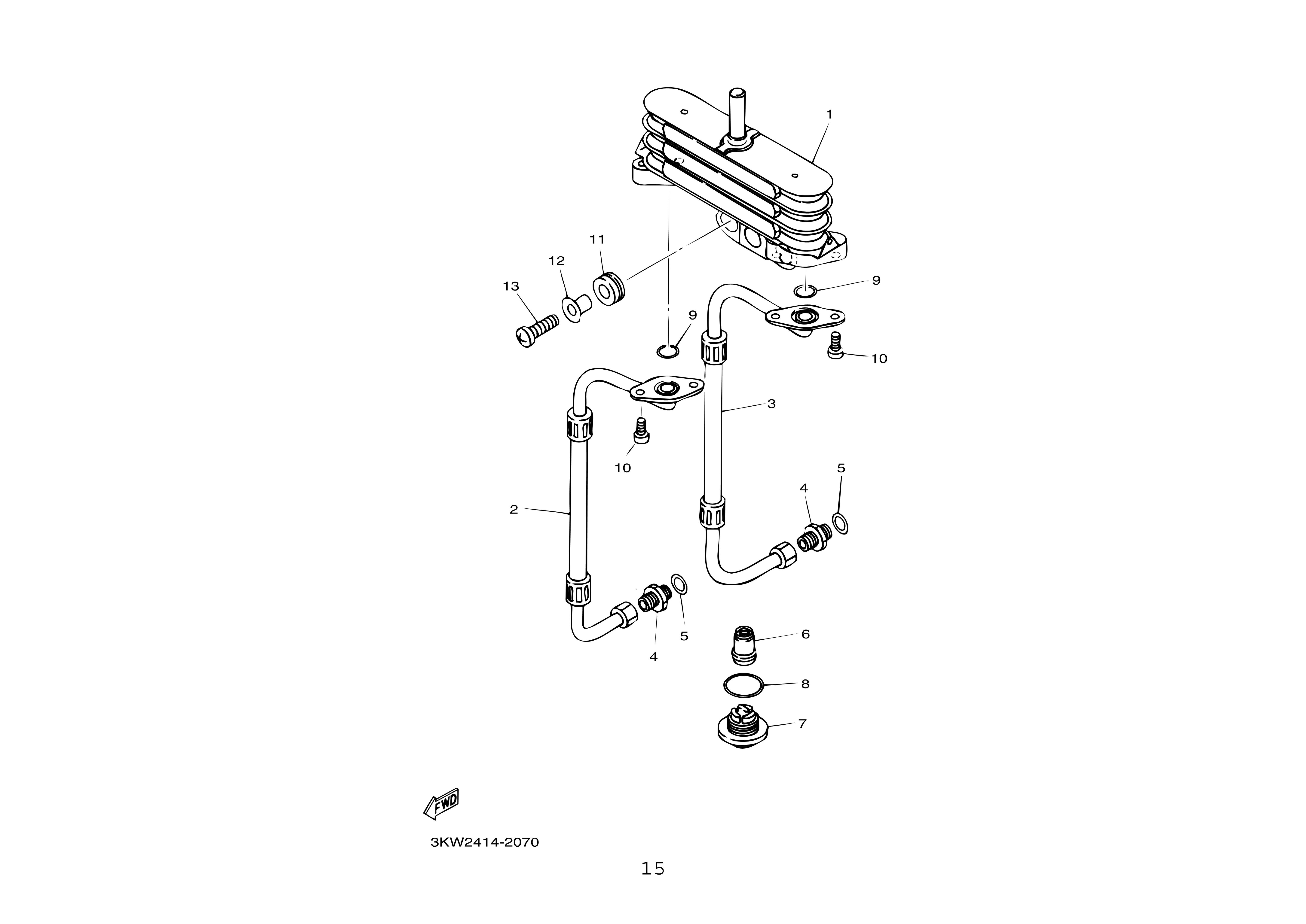

Fig. 7 冷卻油泵

1.  3KW-13470-00  冷卻油汞         1個
2.  3KW-13466-00  油管                1個
3.  3KW-13467-00  油管                1個
4.  3KW-E3120-00  接頭                2個
5.  90430-14043    墊片                2個
6.  3KW-E3340-00  控制閥            1個
7.  3KW-E5439-00  塞                   1個
8.  93210-198B3  護油圈              1個
9.  93210-14805  護油圈              2個
10.  9131L-06012  內六角螺栓      4個
11.  90480-14229  索環(3KW)      2個
12.  90387-07391  軸環               2個
13.  9890L-06025  有帽螺絲         2個

---

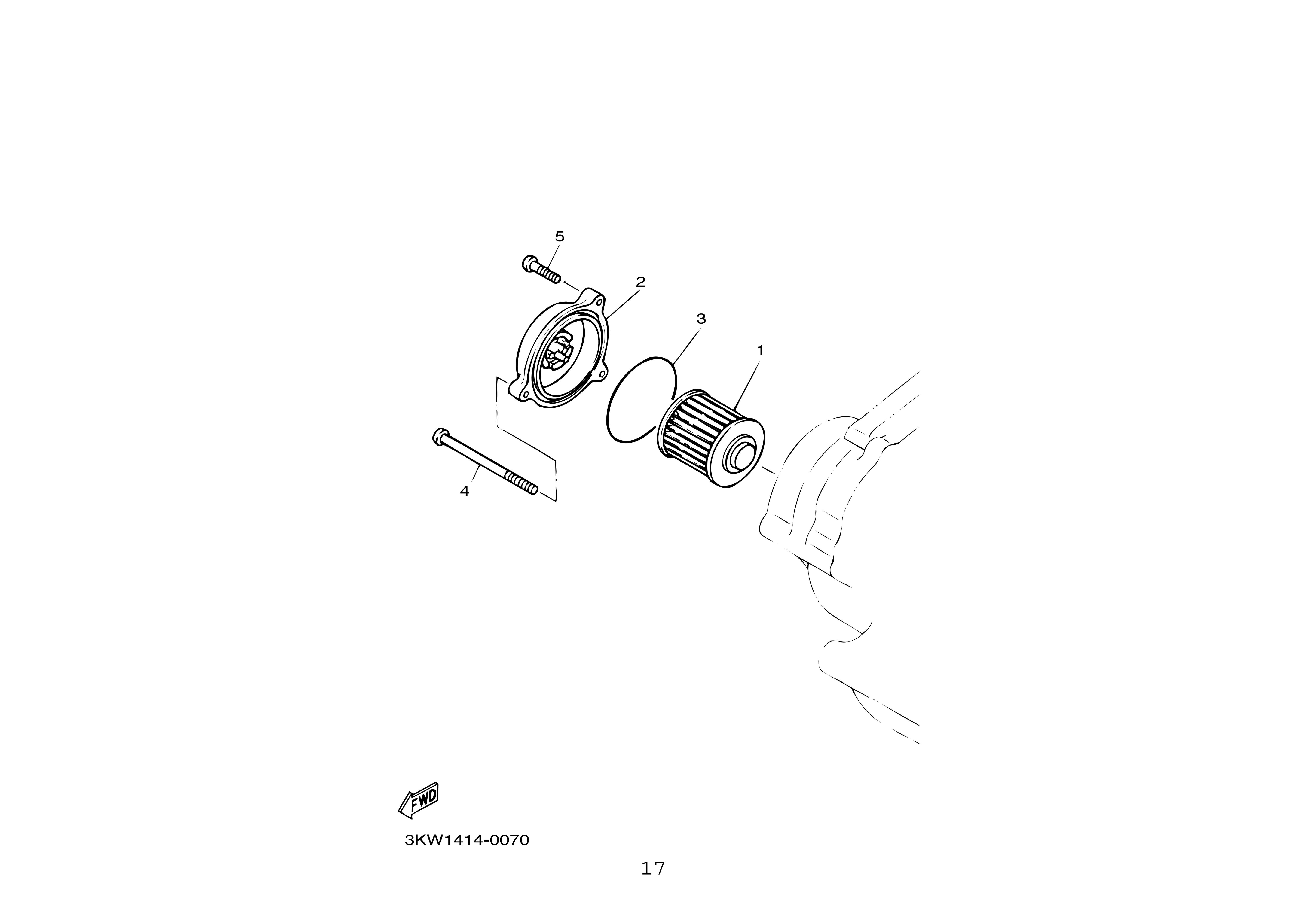

Fig. 8 濾清器

1.  3KW-E3440-00  機油過濾器      1個
2.  3KW-E3447-10  過濾器蓋         1個
3.  93210-64297     護油圈           1個     VT GS62.5 62*3.5
4.  9850L-06090  盤頭螺絲           1個      0.7m/Kg
5.  9850L-06020  盤頭螺絲           2個      0.7m/Kg

---

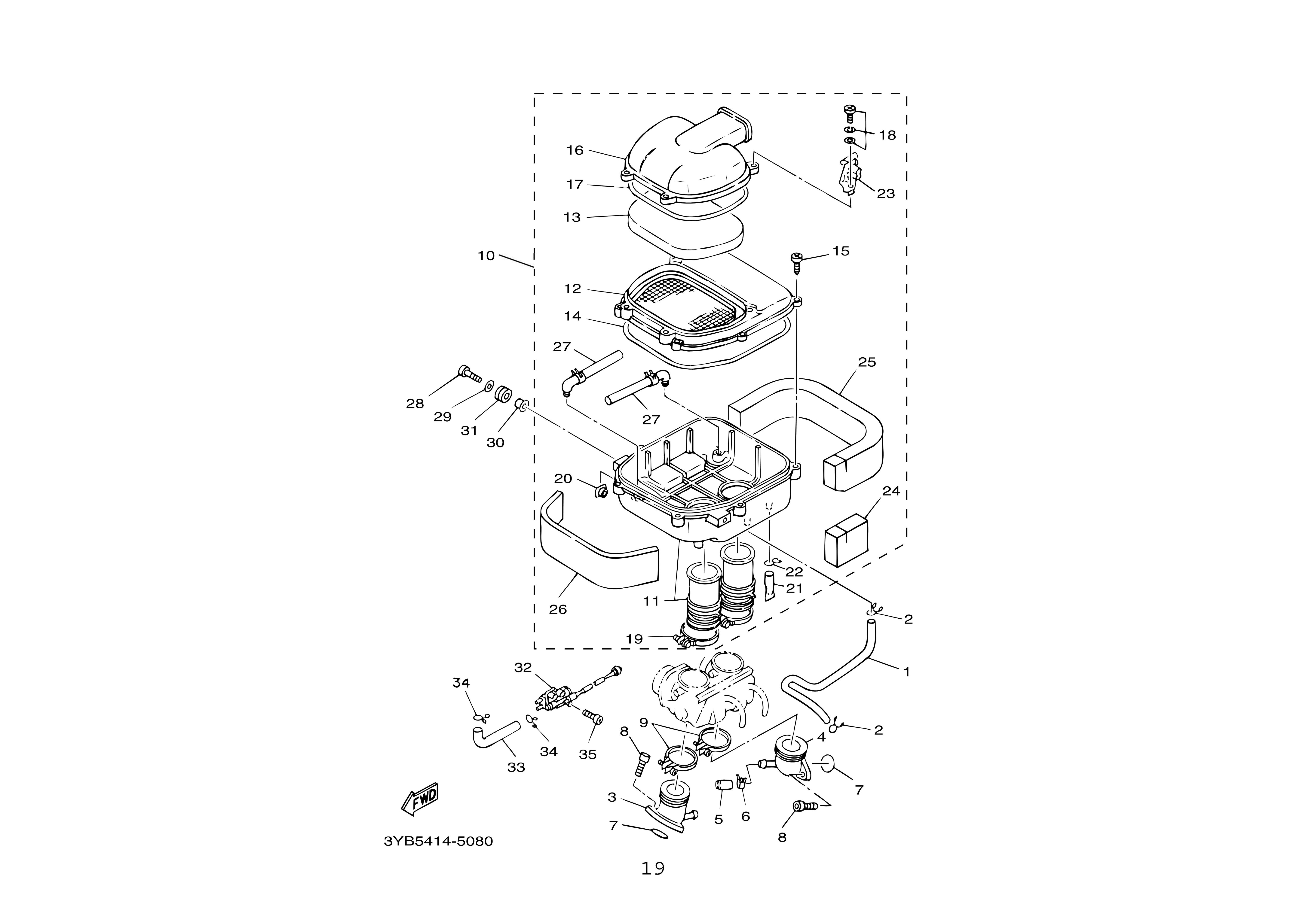

Fig. 9 空氣吸入口 歧管

1.  3KW-E1166-10    PCV導管             1個
2.  90467-12052      止夾                   2個
3.  3KW-E3586-20    化油器接頭         1個
4.  3KW-E3596-20    化油器接頭         1個
5.  3KW-E3569-00    堵塞                   1個
6.  90467-10039      止夾                    1個
7.  93210-30611      護油圈                 2個     VT S-30  30*2
8.  91317-06020      內六角螺栓           4個      1.0m/Kg
9.  3KW-E3575-10    束帶                    2個       0.3m/Kg
10.  3KW-E4410-10   空氣濾清器總成    1個
11.  3KW-W1441-10  空氣濾清器箱組    1個
12.  3KW-E4412-00   空氣濾清器箱蓋    1個
13.  3KW-E4451-00   空氣濾清網          1個
14.  3KW-E4452-00   封圈                    1個
15.  97707-50525     自攻螺絲              6個
16.  3KW-E4437-00   防塵管                 1個
17.  3KW-E4457-00   封圈                    1個
18.  97607-05320     六角螺栓附墊圈    4個 實使用為帶墊十字丸頭螺絲,原廠刊誤
19.  90450-54805      軟管夾                2個
20.  3KW-E4477-00   板型螺母             2個
21.  3KW-E443E        排油管                1個
22.  90467-11106      止夾                   1個
23.  3KW-E4414-00    固定座               1個
24.  3KW-E4425-00    防震墊               1個
25.  3KW-E4426-00    防震墊               1個
26.  3KW-E442G-00    防震墊              1個
27.  3KW-E4987-00     管                    2個
28.  98907-06020       有帽螺栓           2個     1.0m/Kg
29.  90201-06055       平墊圈              2個
30.  90560-06201       隔筒                2個
31.  90480-13163       索環                 2個
32.  3KW-E4303-00    空氣輔助器        1個     電磁閥年久容易損壞
33.  3KW-E4885-00    管                    1個
34.  90467-16829      止夾                 2個
35.  98507-06012     盤頭螺絲            2個

---

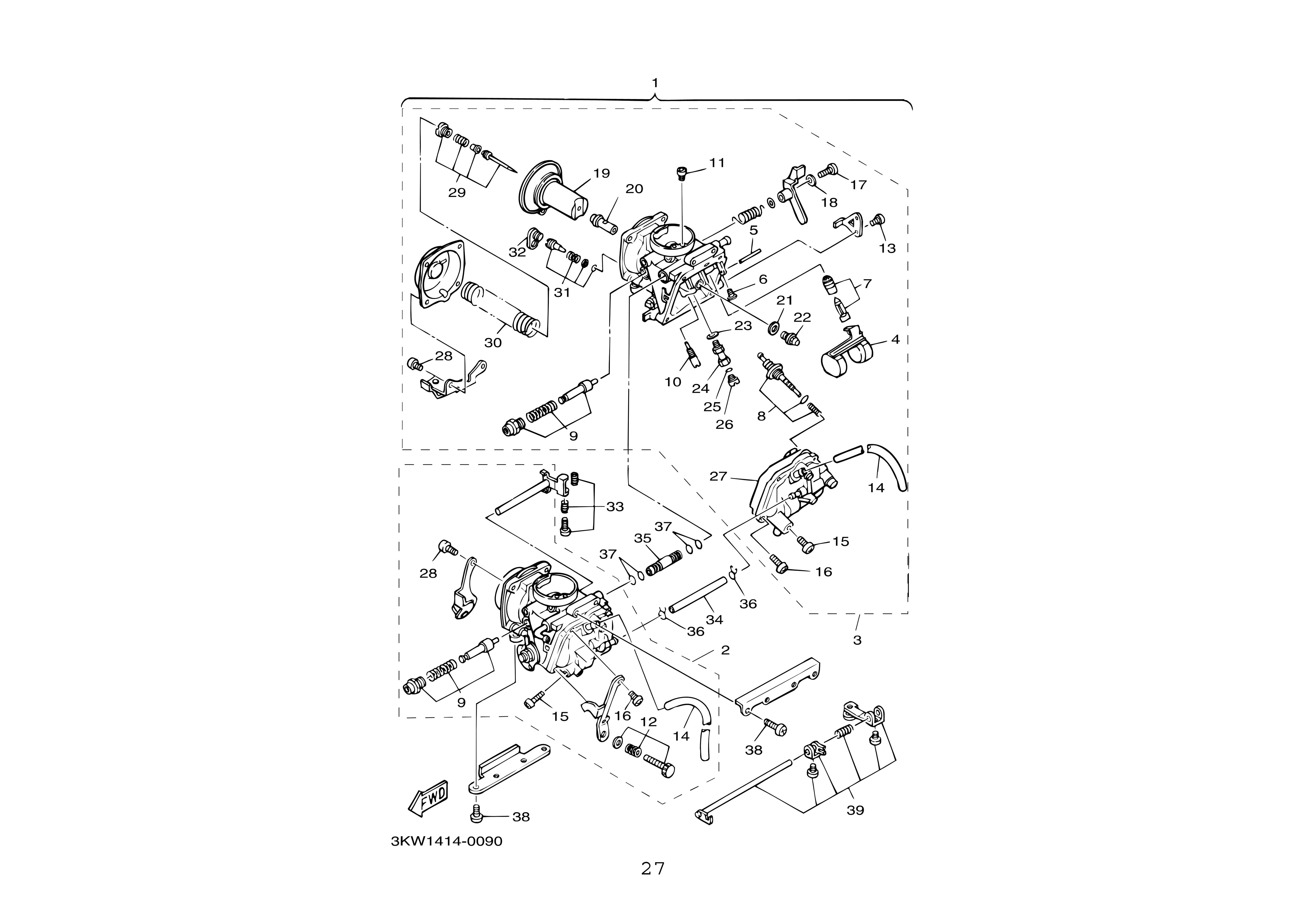

Fig. 10 化油器 一二期化油器有差


1.  3KW-E4900-11  化油器總成            1組
一期化油器為3KW-E4900-10
2.  3KW-E4901-11  前化油器總成         1個
3.  3KW-E4902-11  後化油器總成         1個
4.  1HX-14985-00   浮筒                      1個
5.  353-14186-00   浮筒銷                   1個
6.  1FN-14565-00  螺絲附墊圈             1個
7.  3KW-14107-12  針閥總成               1組
8.  3KW-14504-00  加速泵組               1組
9.  1HX-1410A-00   起動器                  1個
10.  3H1-14142-17  引導噴口              1個
11.  1HX-14231-24  主噴口                 1個
12.  3KW-14103-00  節流調整螺絲組    1組
13.  98580-04008   盤頭螺絲               2個
14.  2LE-14197-00  油管                     1個
15.  12R-14191-00  柱塞                     1個
16.  98503-04014   盤頭螺絲               4個        0.3m/Kg
17.  3KW-14115-00  螺絲柱塞              1個
18.  22F-14117-00   墊圈                    1個
19.  3KW-14940-00  節流閥                 1個
20.  3DM-14141-28  主噴嘴                 1個
21.  137-14153-00  墊圈                     1個
22.  1HX-14565-00  螺絲附墊圈            1個
23.  1AE-14237-00  墊片                     1個
24.  1AE-14261-00  座                        1個
25.  1AE-14227-00  墊圈                     1個
26.  620-1423A-70  主噴口                  1個
27.  1HX-14147-00  護油圈                  1個
28.  3KW-14486-00  盤頭螺絲              4個      0.3m/Kg
29.  3KW-1490J-10  油針組                 1組
30.  3KW-14933-00  彈簧                   1個
31.  3KW-14105-00  混和比螺絲組      1組    混和比螺絲O環 VT 3*1
32.  1HX-14991-00  蓋                       1個
33.  3KW-1490K-00  停止螺絲組         1組
34.  90445-07747    管                      1個
35.  1WG-14251-00  導管                  1個
36.  8A7-14139-00  止夾                   2個
37.  36Y-14147-00  護油圈                4個
38.  98507-05012  盤頭螺絲              8個      0.3m/Kg
39.  3KW-1490L-10  起動器               1個

---

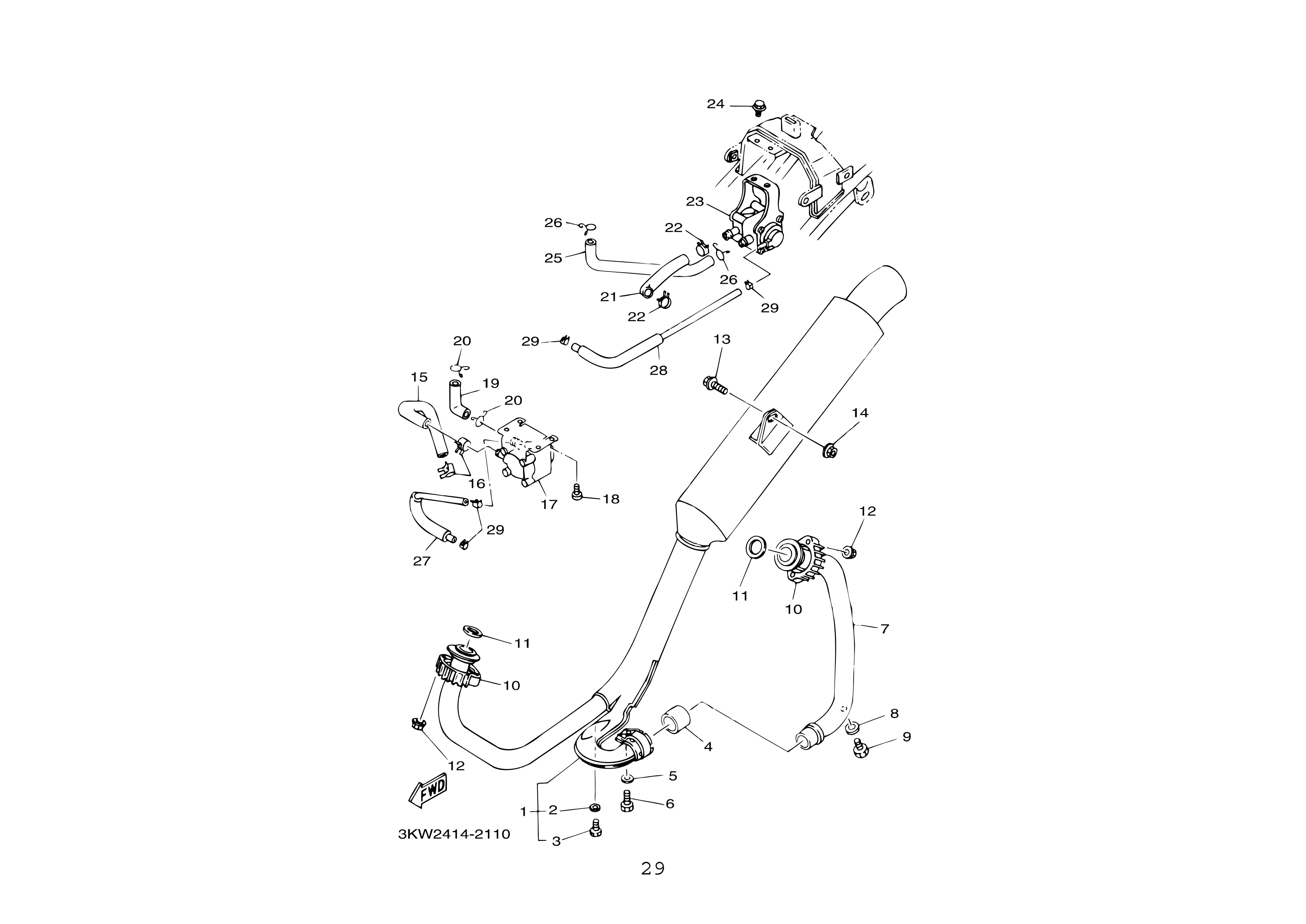

Fig. 11 排氣裝置

1.  3YB-E4703-10-98  排氣管總成        1個
2.  92907-06600        平墊圈              1個
3.  97380-06008        六角螺栓           1個     1.0m/Kg
4.  3KW-E4714-00    消音筒接合墊片   1個
5.  92907-08600       平墊圈               1個
6.  97017-08020       螺栓                  1個      2.0m/Kg
7.  3KW-E4621-00-98 排氣彎管           1個
8.  92907-06600       平墊圈               1個
9.  97380-06008      六角螺栓             1個     1.0m/Kg
10.  3KW-E4612-00  環狀螺帽             1個
11.  3KW-E4613-00  排氣管墊片          2個
12.  90179-06500    凸緣螺帽             4個     1.0m/Kg
13.  95807-08020    凸緣螺栓             1個
14.  9570L-08500    尼龍螺帽              1個      2.0m/Kg
15.  3KW-E4881-00  管                      1個
16.  90468-08812    止夾                   2個
17.  3KW-E4803-00  二次空氣系統      1個
18.  97707-60114    自攻螺絲            4個
19.  3KW-E4883-00  管                     1個
20.  90467-16829    止夾                  2個
21.  3KW-E4882-00  管                     1個
22.  90468-08812    止夾                  2個
23.  3KW-E4803-10  二次空氣系統     1個
24.  9580L-06012     凸緣螺栓           2個      1.0m/Kg
25.  3KW-E4884-00  管                     1個
26.  90467-16829    止夾                  2個
27.  3KW-E3542-00  負壓管              1個
28.  3KW-E3544-00  負壓管              1個
29.  90467-08092  止夾                    4個

---

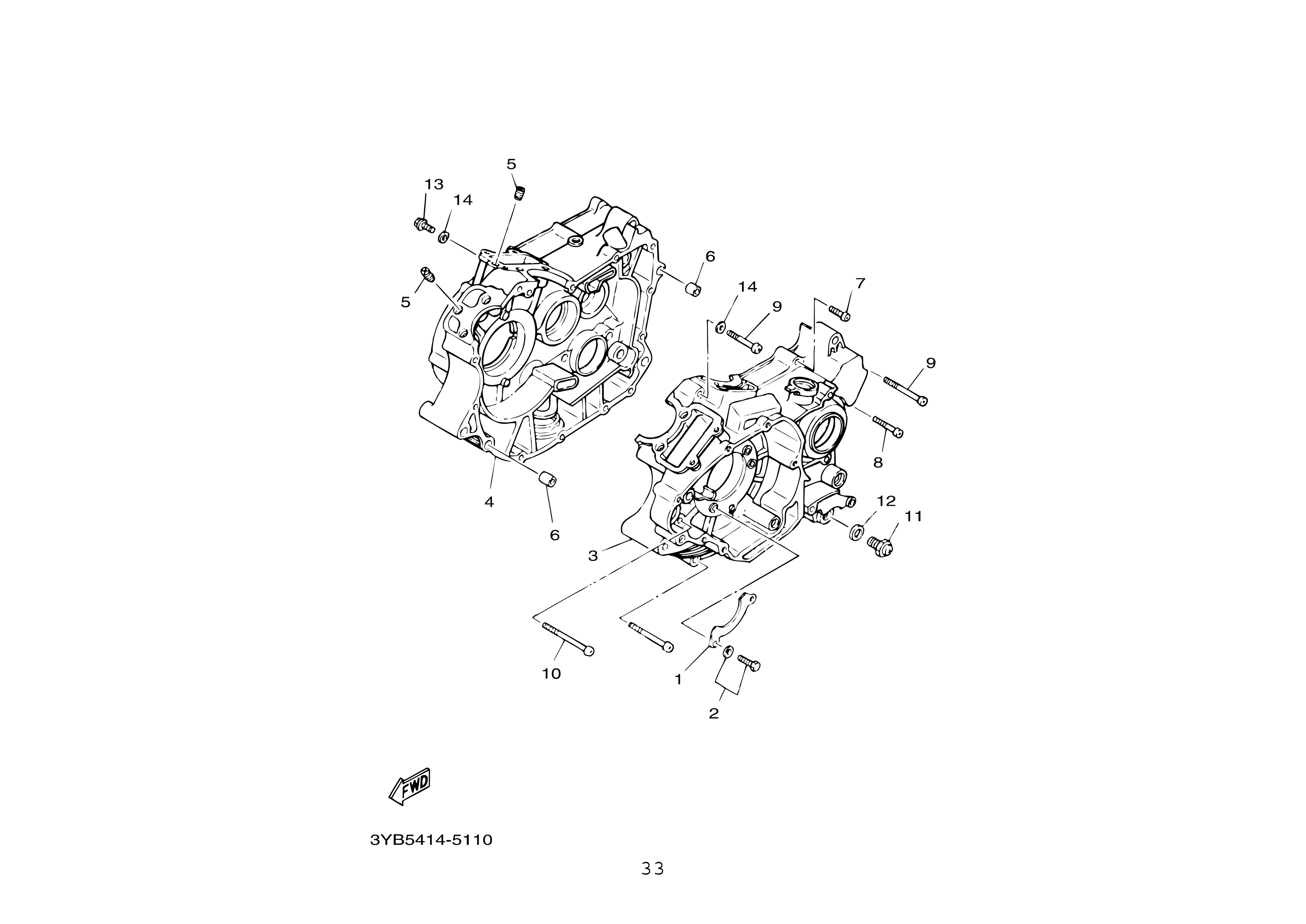

Fig. 12 曲軸箱

1.  3KW-E2279-00  止油板              1個
2.  97527-06512  六角螺栓附墊圈    2個     1.0m/Kg + 螺絲膠
3.  3KW-E5111-20-MA  左區軸箱     1個
4.  3KW-E5121-10-MA  右區軸箱     1個
5.  3KW-E5138-00    噴嘴               2個     0.5m/Kg
6.  99530-12016      定位銷            2個
7.  9850L-06030       盤頭螺絲        4個      0.7m/Kg
8.  9850L-06045       盤頭螺絲        1個      0.7m/Kg
9.  9850L-06060      盤頭螺絲        5個      0.7m/Kg
10.  9850L-06070     盤頭螺絲        3個      0.7m/Kg
11.  3KW-E3455-00  洩油螺絲        1個      3.0m/Kg
12.  3KW-E1198-00  墊片               1個      M12*18鋁 銅墊片
13.  90153-06803    六角十字螺絲   1個      0.65m/Kg,油壓檢查用
14.  90430-06014    墊片                3個     M6*10*1銅墊片

---

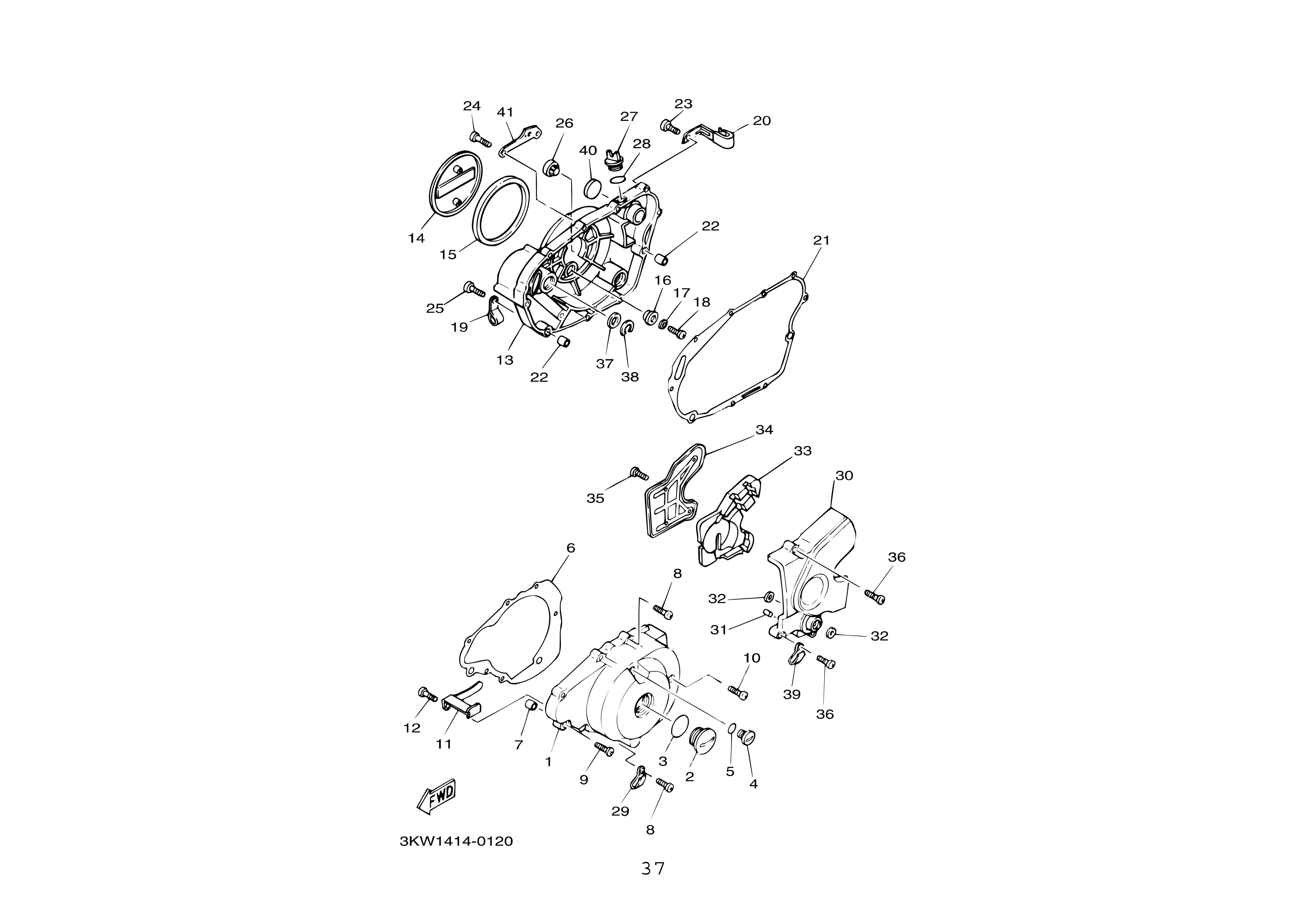

Fig. 13 曲軸箱蓋1 CASE



1.  3KW-E5411-10-MA  左曲軸箱蓋   1個
2.  90340-32809     曲軸旋轉蓋        1個
3.  93210-328A4     護油圈              1個     SI P-32   32*2.5
4.  90340-14808     正時記號蓋        1個
5.  93210-14899     護油圈              1個     SI P-14    14*2.5
6.  3KW-E5451-00  左CASE墊片       1個
7.  99530-12016     定位銷              2個
8.  9850L-06025     盤頭螺絲           5個     0.7m/Kg
9.  9850L-06035     盤頭螺絲           2個     0.7m/Kg
10.  9850L06060    盤頭螺絲           1個      0.7m/Kg
11.  3KW-E5484-00  電線固定夾      1個
12.  98507-06010   盤頭螺絲           1個      0.7m/Kg + 螺絲膠
13.  3KW-E5421-20-MA 右曲軸箱蓋  1個
14.  3KW-E5416-10  機油汞蓋          1個
15.  3KW-E5449-00  橡膠環             1個
16.  3KW-E5486-00  索環                2個
17.  90209-05279    墊圈                 2個
18.  98907-05008    有帽螺絲          2個      0.5m/Kg + 螺絲膠
19.  90465-08811    線夾                4個
20.  90465-08812    線夾                1個
21.  3KW-E5461-00  右CASE墊片     1個
22.  99530-12016    定位銷             2個
23.  9850L-06025    盤頭螺絲          5個        0.7m/Kg
24.  9850L-06030    盤頭螺絲          2個        0.7m/Kg
25.  9850L-06035    盤頭螺絲          2個         0.7m/Kg
26.  1MH-E5361-00  機油視窗         1個
27.  1MH-E5363-00  注油塞             1個
28.  93210-19841    護油圈             1個
29.  90465-10807     線夾               1個
30.  3KW-E5431-10-MA 前齒外蓋    1個
31.  99530-08012    定位銷             2個
32.  93109-12053    油封                2個       KC 12*18*4
33.  3KW-E5316-00   防震墊           1個
34.  3KW-E5427-00   蓋                  1個
35.  98507-06008     盤頭螺絲        4個        0.7m/Kg
36.  9850L-06025     盤頭螺絲         3個       0.7m/Kg
37.  93101-14817     油封               1個
Viton材質 KOK SCY 14*25*5.5
此油封是機油經濾心過濾後，送入曲軸的壓力維持裝置
若老化滲漏，會導致供給曲軸的油壓減弱，
影響曲軸&缸頭潤滑，須注意
38.  99009-25500     夾環               1個
39.  90465-10825     線夾               1個
40.  90338-30816     踩發芯塞         1個
41.  3KW-E5441-01  離合器鋼索座   1個

---

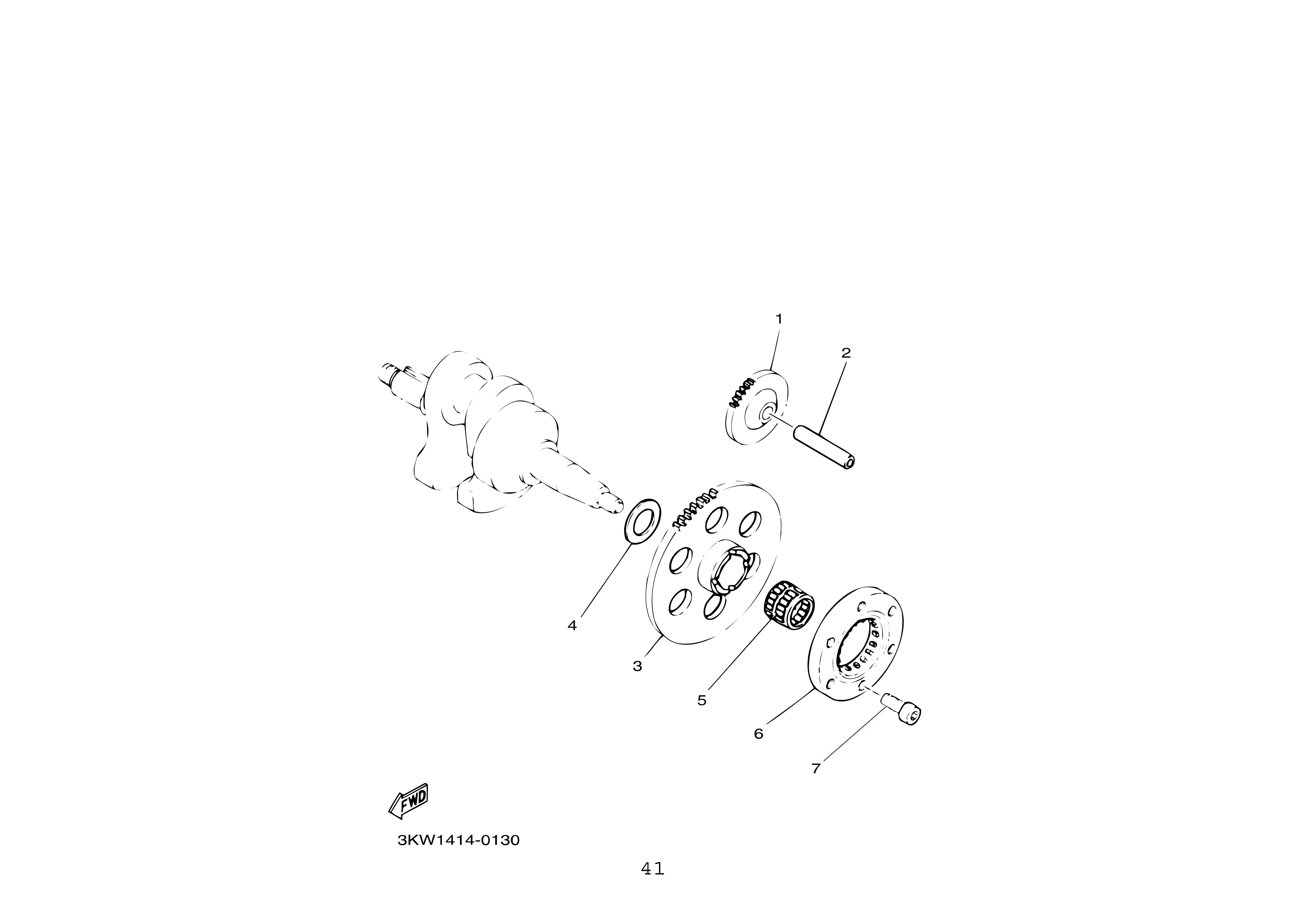

Fig. 14 啟動機購

1.  3KW-E5512-00    副惰齒輪       1個
2.  3KW-E5521-00    軸                1個
3.  3KW-E5517-00   主惰齒輪       1個
4.  90201-25291     平墊圈          1個
5.  93310-225N0    小端軸承        1個
6.  3KW-15590-00  單向起動總成  1個
7.  91317-08018    內六角螺栓     3個    3.0m/Kg + 螺絲膠

---

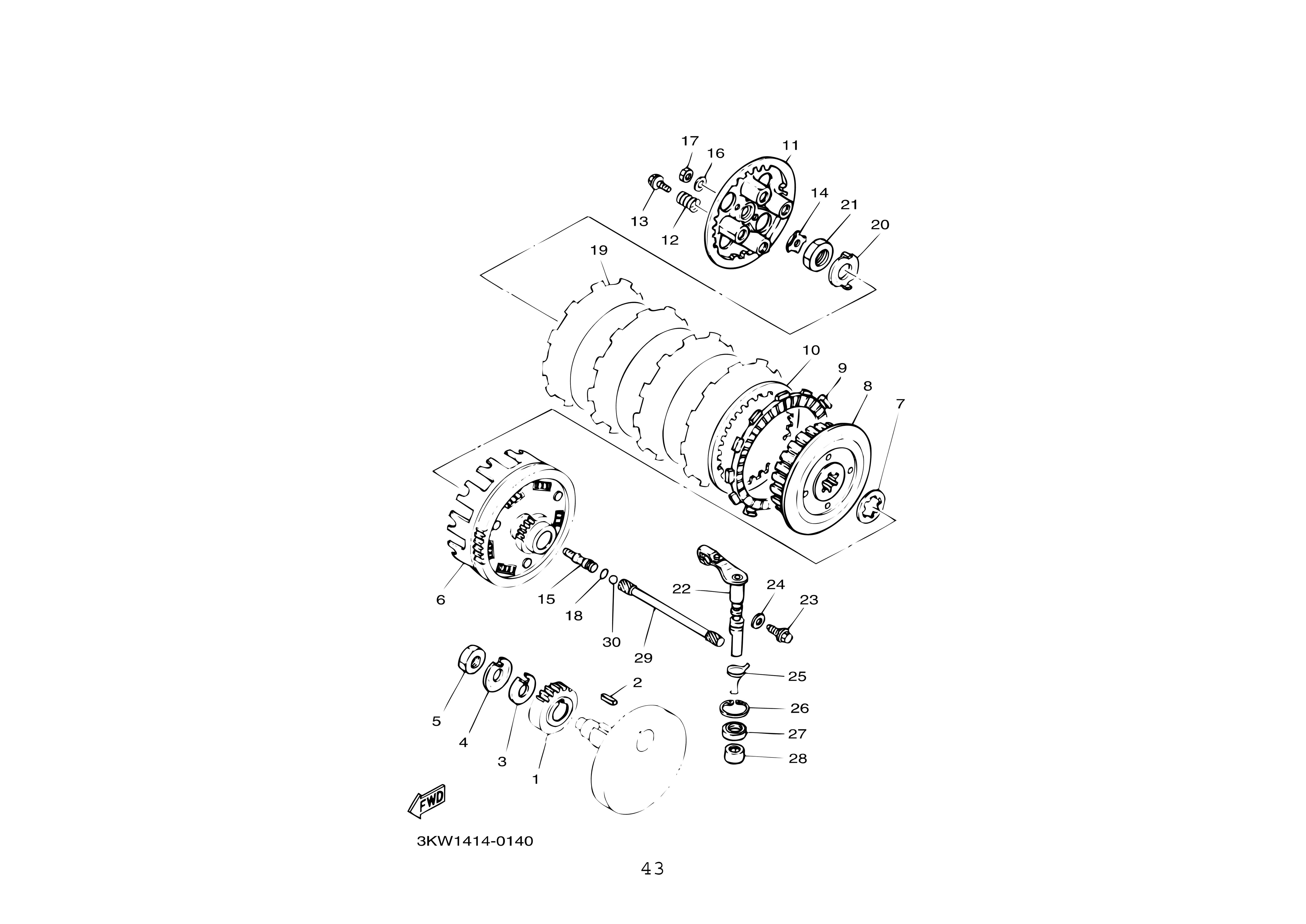

Fig. 15 離合器

1.  3KW-16111-00  主驅動齒輪         1個
2.  90282-07023    直鍵                   1個
3.  90215-16156    固定墊圈             1個
4.  90215-16222    固定墊圈             1個
5.  90170-16256    六角螺帽             1個       8.0m/Kg
6.  3KW-16150-00  從動齒輪             1個
7.  30X-16154-00   推力板                 1個
8.  30X-16371-00   離合器穀             1個
9.  5Y1-16331-01   摩擦板                4片
10.  3J2-16324-00  離合板                4片
11.  30X-16351-02  壓力板2              1個
12.  90501-26148   壓力彈簧             4個
13.  90159-06016   螺絲附墊圈          4個      0.8m/Kg
14.  1W1-16358-01  推動板               1個
15.  30X-16356-00   推動桿1             1個
16.  92907-06200    平墊圈               1個
17.  95307-06600    六角螺帽            1個       0.8m/Kg
18.  93210-06422    護油圈               1個
19.  31A-16321-01   摩擦板               1片
20.  90215-16320    固定墊圈            1個
21.  90170-16326    六角螺帽            1個      7.5m/Kg
22.  3KW-E6380-00  推動桿總成         1個
23.  90149-08067    螺絲                   1個     1.2m/Kg
24.  90430-08119    墊片                   1個     8*14*1 銅墊片
25.  90508-14433    扭轉彈簧            1個
26.  93420-28055    止夾                  1個
27.  93102-14856    油封                  1個      TC 14*26*6
28.  93315-318Y5    軸承                 1個      IKO TLA 1412Z
29.  2UJ-16357-00  推動桿2            1個
30.  93511-32017    鋼珠                 1個      11/32英吋
31.  3KW-W1632-00  摩擦板組         1組

---

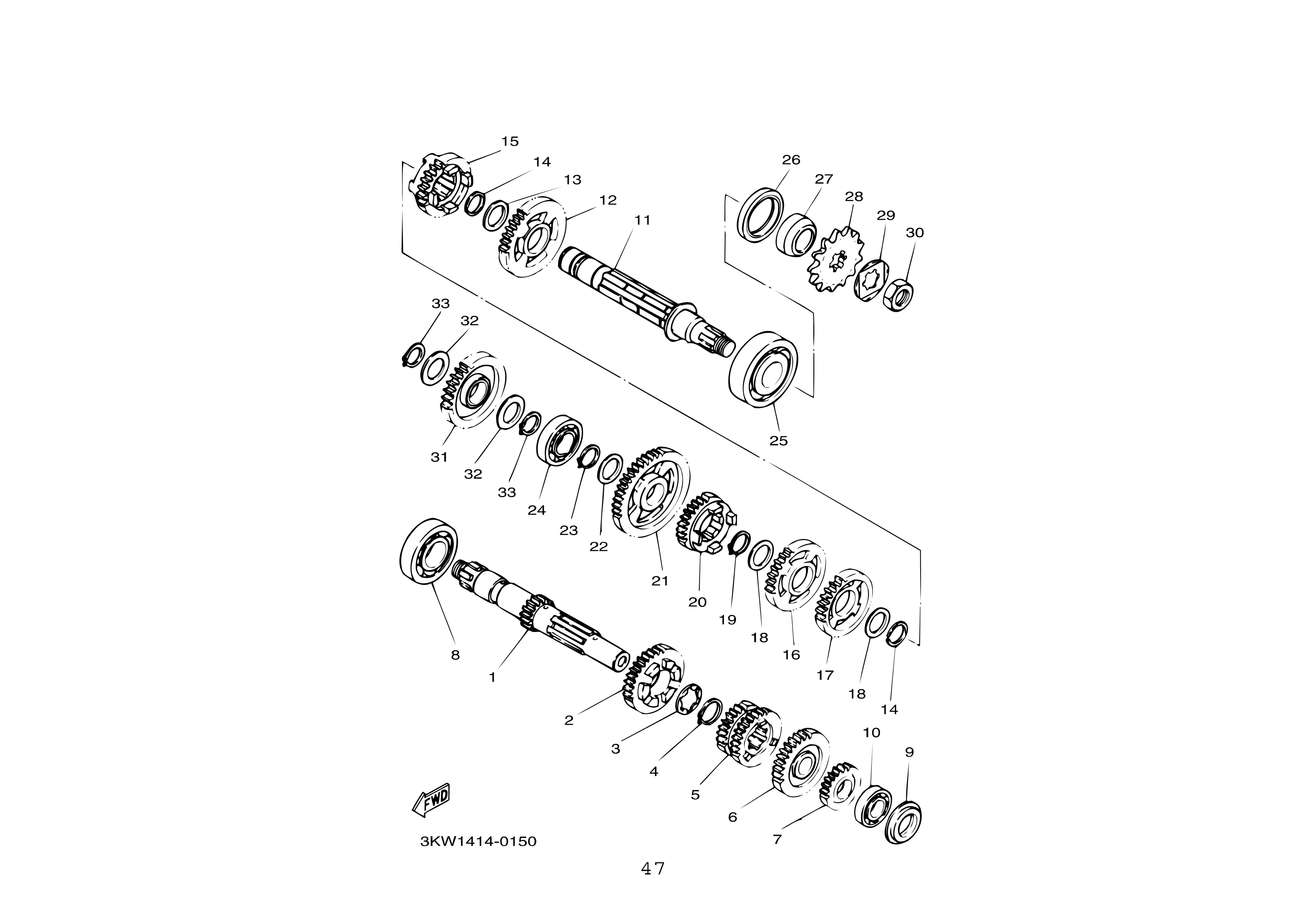

Fig. 16 傳動機構

1.  3KW-17411-00      主軸                  1個
2.  3KW-E7161-00      6檔驅動齒輪       1個
3.  90209-18208         墊圈                 1個
4.  90410-22820         夾環                 1個
5.  3KW-E7131-00      3驅動齒輪         1個
6.  3KW-E7151-00      5驅動齒輪         1個
7.  3KW-E7121-00      2驅動齒輪         1個
8.  93306-205X1        軸承                  1個     6205
9.  93101-17093        油封                  1個
特規KOK SCY 17*28(34.6)*4
這是一顆17*28*4的油封，在黏上34.6外徑的薄鐵片
功能負責為主軸止油，若失壓會些微降低變速組潤滑
10.  93306-003Y1      軸承                 1個      6003
11.  3KW-17402-00    驅動軸總成       1個
12.  3KW-E7221-00     2檔從動齒輪     1個
13.  90201-253K0      平墊圈              1個
14.  93440-25084       夾環                 2個
15.  3KW-E7251-00     5檔從動齒輪     1個
16.  3KW-E7231-00     3檔從動齒輪     1個
17.  3KW-E7241-00     4檔從動齒輪     1個
18.  90209-22191       墊圈                2個
19.  99009-25400       夾環                1個
20.  3KW-E7261-00     6檔從動齒輪     1個
21.  3KW-E7211-00     1檔從動齒輪     1個
22.  90201-20276       平墊圈              1個
23.  99009-20400       夾環                 1個
24.  93306-00401       軸承                 1個      6004
25.  93306-30525      軸承                 1個       6305
26.  93102-35319      油封                  1個      35*45*6 (XV250為25*45*6)
27.  3KW-E7429-00     隔筒                 1個
28.  93822-15804       驅動鏈輪           1個      428 15T,須為深溝形式之齒輪
29.  90215-16127      固定墊圈            1個       建議使用新品
30.  90179-16226     凸緣螺帽             1個       6.0m/Kg + 螺絲膠
31.  3KW-E5651-00    惰鏈齒輪            1個
32.  90201-20276      平墊圈               2個
33.  99009-20400      夾環                  2個

---

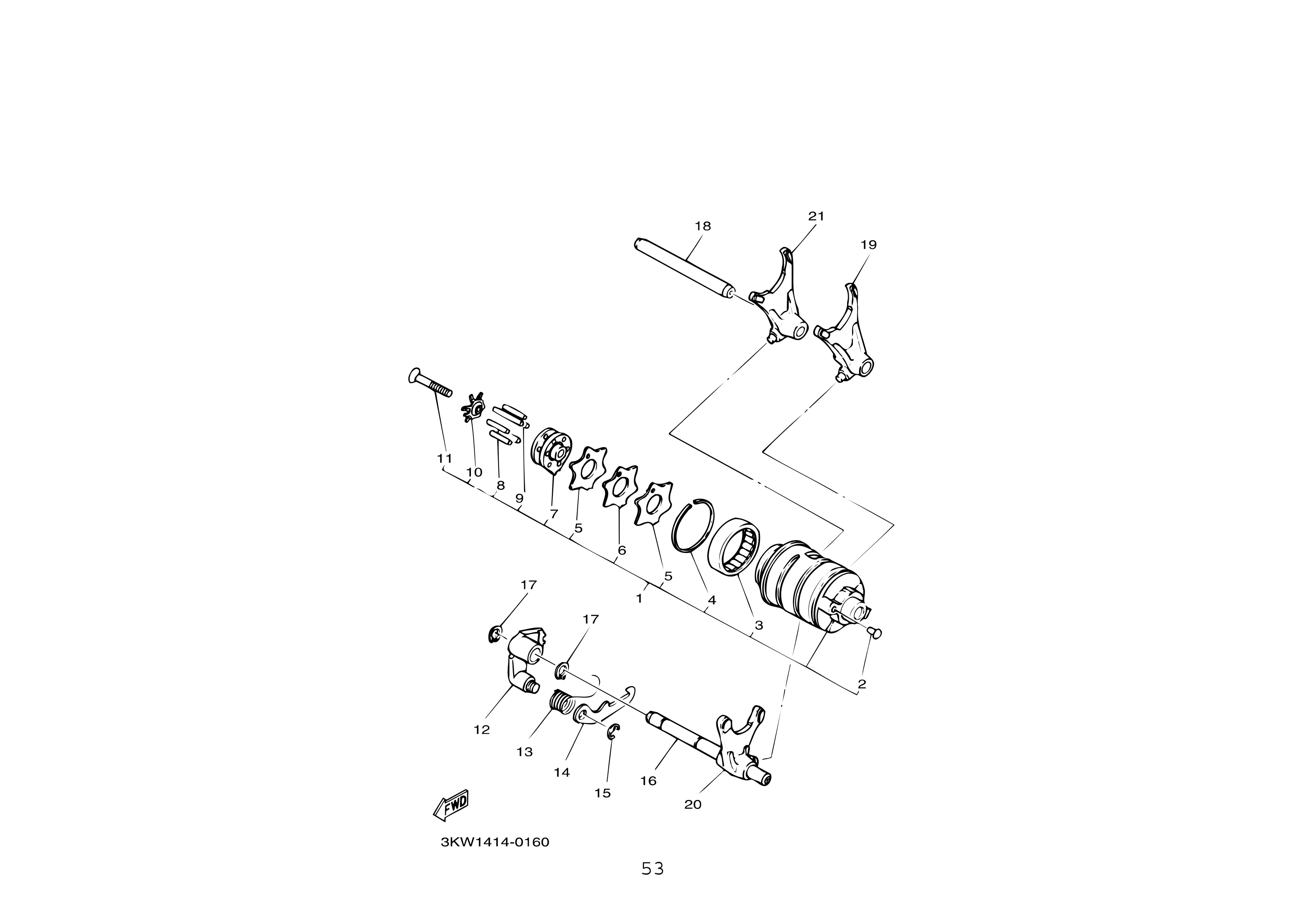

Fig. 17 位移凸輪.叉

1.  3KW-E8540-00    移位凸輪總成     1組
2.  14L-E8542-00      頂點                  1個
3.  93315-236Y7      軸承                  1個
    HKS 36*42*12滾針,料號通93315-23612    這顆軸承本身非常鬆，搖起來會晃正常
4.  93440-34025      夾環                  1個
5.  3KW-E8161-00    停止器導件        2個
6.  3KW-E8141-00    停止器板            1個
7.  3KW-E8185-00    弓形齒輪            1個
8.  93604-18100      定位銷               5個
9.  93604-29151      定位銷               1個
10.  3KW-E8561-00  側板1                1個
11.  98707-05035     平頭螺絲           1個      0.35m/Kg
12.  3KW-E8122-00  移位把手2         1個
13.  90508-12430    扭轉彈簧           1個
14.  3KW-E8151-00  移位把手3         1個
15.  99001-07600    夾環                  1個
16.  3KW-E8531-00  移位叉導桿        1個
17.  99009-10400     夾環                 2個
18.  3KW-E8535-00  移位叉導桿        1個
19.  3KW-18511-00  移位叉1(L)         1個
20.  3KW-18512-00  移位叉2(C)        1個
21.  3KW-18531-00  移位叉3(R)        1個

---

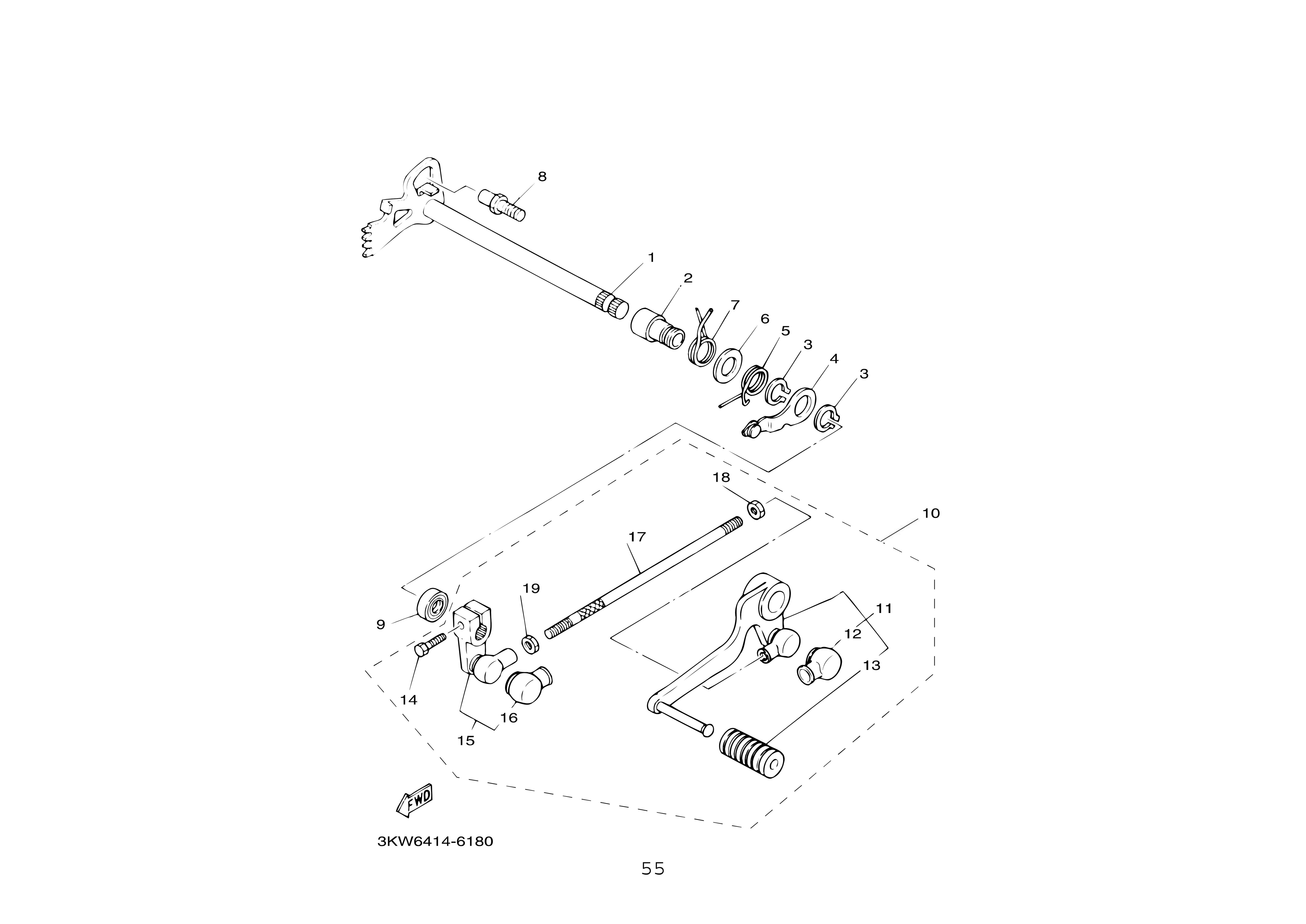

Fig. 18 變速桿

1.  3KW-E8101-00      變速桿總成      1個
2.  90387-12787        軸環                1個
3.  99009-17400        夾環                2個
4.  3KW-E8140-00     止檔桿總成       1個
5.  90508-26434        扭轉彈簧          1個
6.  90201-17255        平墊圈             1個
7.  90508-32374        扭轉彈簧          1個
8.  3KW-E8127-00     停止器螺絲       1個     2.2m/Kg
9.  93102-12106        油封                1個     TC 12*22*5
10.  3KW-X1811-00    變速踏板總成   1組
11. 3KW-E8110-00    變速踏板總成    1組
12.  3KW-E8154-00   防塵套              1個
13.  4X6-E8113-00    變速踏板套        1個
14.  9702L-06020      凸緣螺栓           1個       1.0m/Kg
15.  3KW-E8112-00   變速臂              1個
16.  3KW-E8154-00   防塵套              1個
17.  3KW-E8115-00   變速桿              1個
18.  90170-06848     六角螺帽           1個       0.8m/Kg
19.  9530L-06700     反牙六角螺帽     1個        0.8m/Kg

---

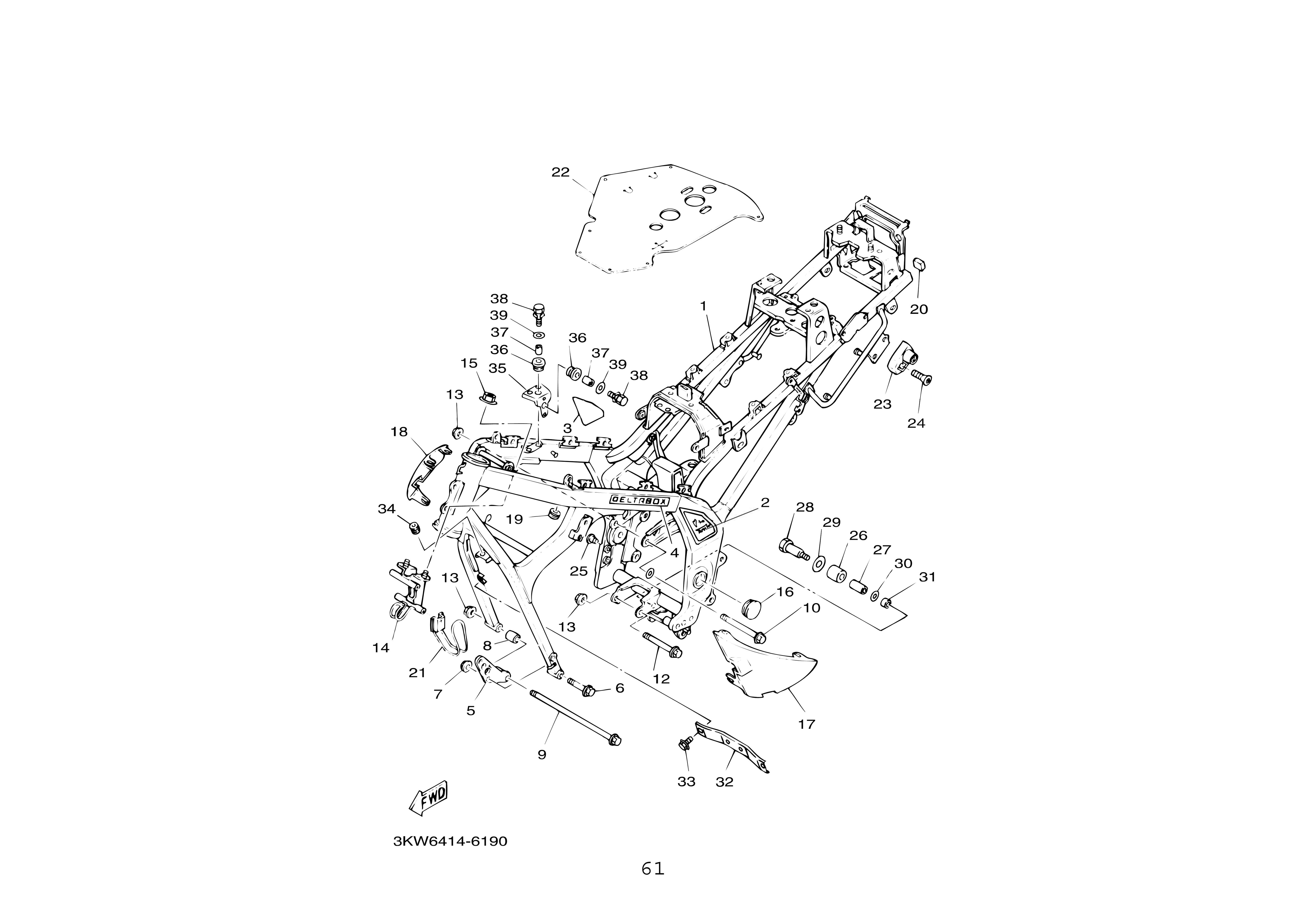

Fig. 19 車架

1.  3KW-F1110-10-MA   車架整體         1個
2.  3YB-F118E-30         標誌                1個
3.  3YB-F118F-10         標誌                1個
4.  3YB-F118F-40         標誌                2個
5.  3KW-F1315-10        引擎固定座      1個
6.  9581L-08050           凸緣螺栓          2個     2.8m/Kg
7.  9570L-08500          法蘭螺帽           2個
8.  90387-08899          軸環                 1個
9.  90105-08034          墊圈座帽螺栓    1個     3.0m/Kg
10.  90105-08831        墊圈座帽螺栓    1個     3.3m/Kg
11.  90201-08326        平墊圈              2個
12.  90105-08100         墊圈座帽螺栓   1個     3.3m/Kg
13.  9570L-08500         法蘭螺帽          3個
14.  3KW-F1359-00      線圈支架          1個
15.  95707-06500        法蘭螺帽           2個    1.0m/Kg
16.  3KW-F135F-00      車台塞              2個
17.  3KW-F117F-10-MA  左胸蓋             1個
18.  3KW-F117M-10-MA 右胸蓋            1個
19.  90480-12320         索環                6個
20.  3KW-F143A-00       蓋                   2個
21.  3KW-F1397-00      主線組固定架    1個
22.  3YB-F1561-10       隔熱橡膠墊       1個
23.  3KW-F1398-00      安全帽吊架       1個
24.  90149-06154        螺絲                 1個          0.7m/Kg
25.  90338-07124        橡膠塞              2個
原廠刊誤,此處為兩顆M8螺栓鎖付,扭力值1.5m/Kg
26.  3KW-F2178-00     鏈條穩張器        1個
27.  3KW-F2184-10     襯套                  1個
28.  90109-08705       螺栓                  1個        1.5m/Kg
29.  90201-13409       平墊圈               1個
30.  90201-08753       平墊圈               1個
31.  90387-088M4       軸環                 1個
32.  3KW-F136H-00     冷排固定座        1個
33.  9580L-06010        凸緣螺帽           2個       1.0m/Kg
34.  90480-14229        索環                 1個
35.  3KW-F118U-00     支架                 1個
36.  90480-13426        索環                 2個
37.  90387-067K6        軸環                 2個
38.  90507-06420        六角螺栓附墊圈 2個
39.  90201-064H0        平墊圈             2個

---

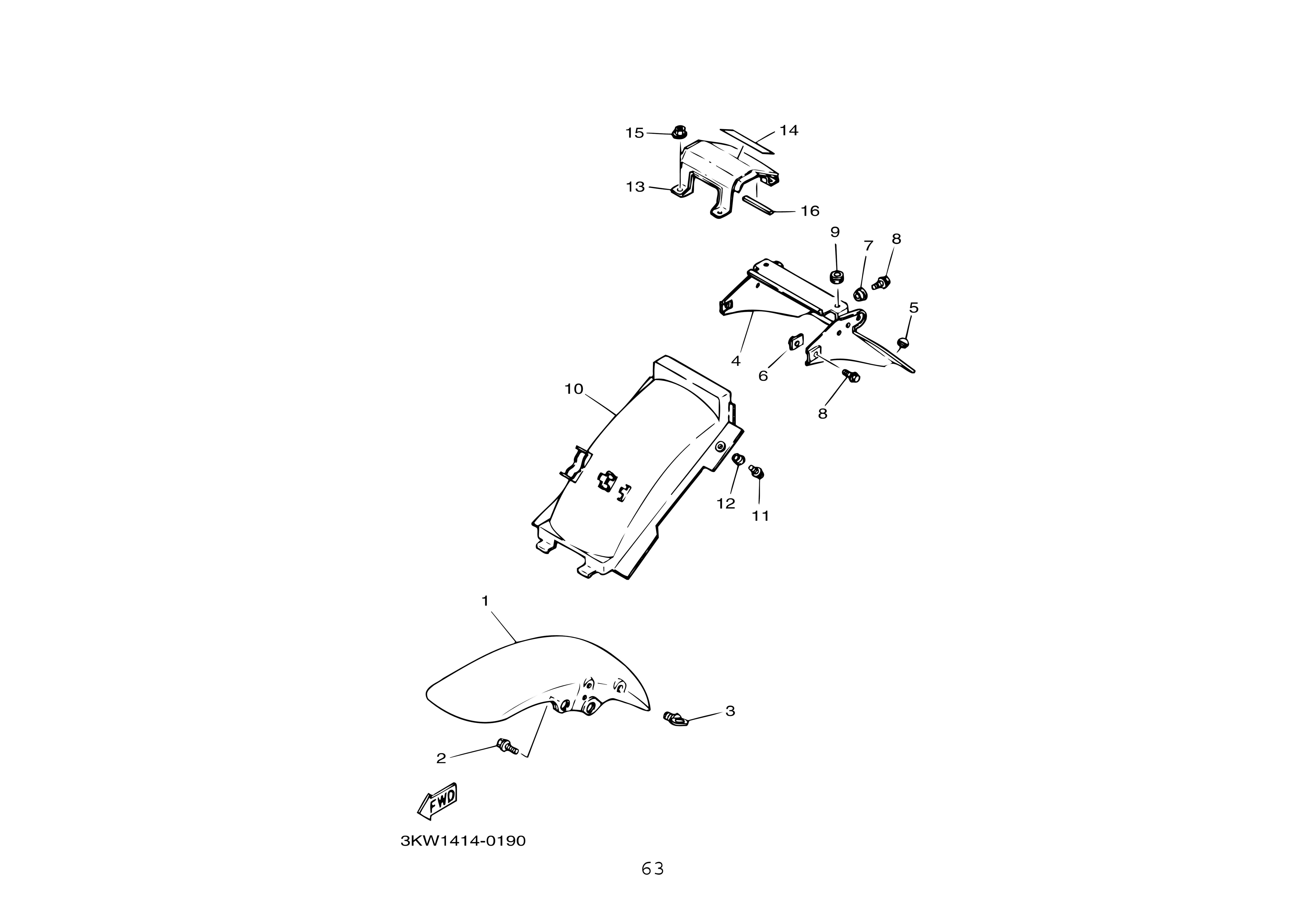

Fig. 20 擋泥蓋

1.  3KW-F1510-10-2X  前土除白紅)   1個
    3KW-F1510-10-3X  前土除(黑綠)   1個
2.  95807-06016         凸緣螺栓        4個      1.0m/Kg
3.  1MH-F1518-00       鋼索固定環    1個
4.  3KW-F1611-10       後檔泥板       1個
5.  3KW-F1649-00       防震墊          2個
6.  3KW-E4477-00       板型螺母       2個
7.  90387-078A8          軸環             2個
8.  95807-06012         凸緣螺栓        4個     0.7m/Kg
9.  90480-10258         索環              2個
10.  3KW-F1629-00     內檔泥板       1個
11.  95807-06016       凸緣螺栓       2個      1.0m/Kg
12.  90387-06500       軸環             2個
13.  3KW-X2165-00-P3  後蓋(白紅)  1個
       3KW-X2165-00-P4  後蓋(黑綠)  1個
14.  99234-00080       標誌(白紅)    1個
      3KW-F1609-10     標誌(黑綠)    1個
15.  9570L-06500       法蘭螺母       2個         0.5m/Kg
16.  3KW-F1639-00    防震墊           1個

---

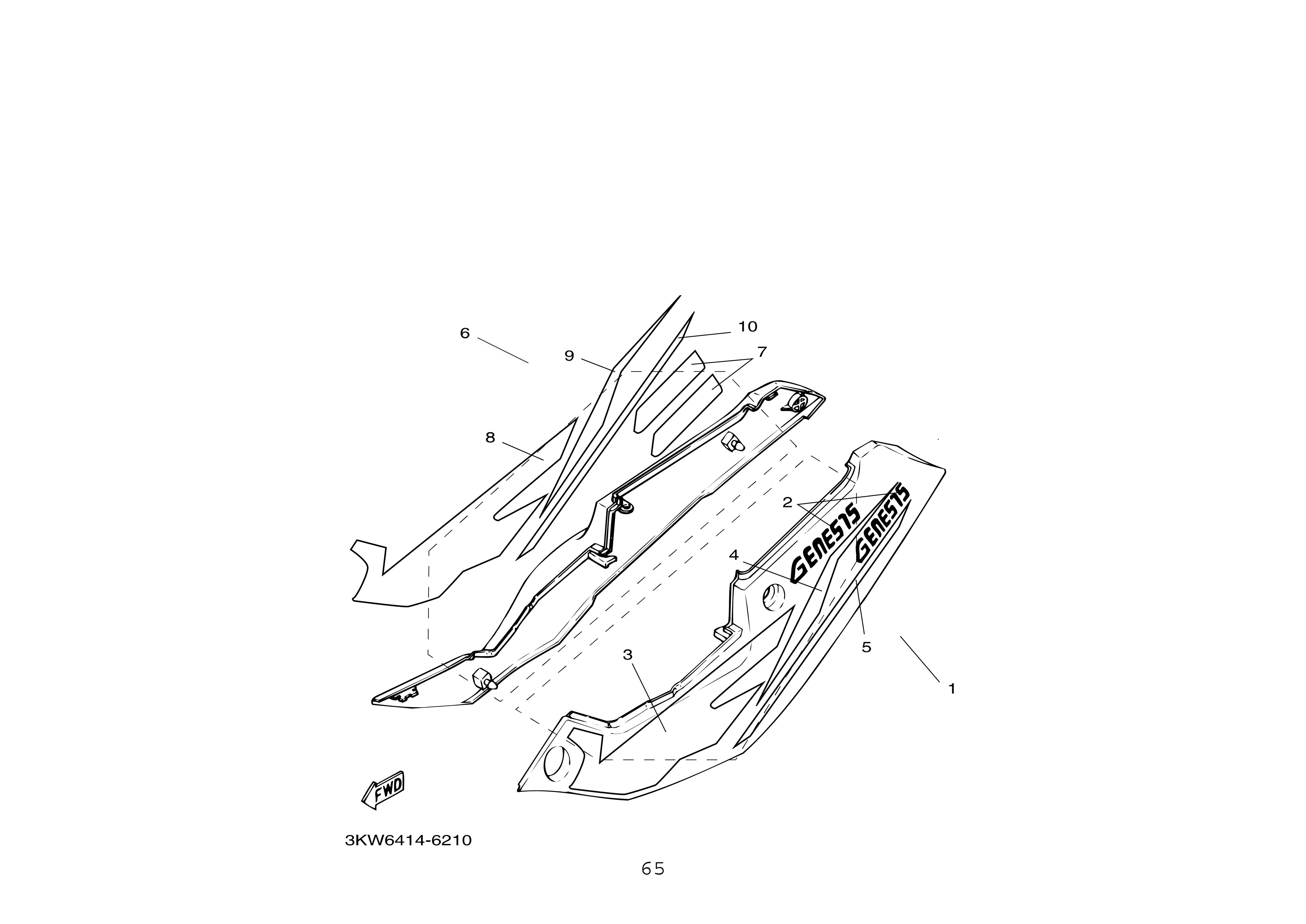

Fig. 21 側蓋



1.  3KW-X2171-20-P0  側蓋1(白紅)    1個
     3KW-X2171-00-P2  側蓋1(黑綠)    1個
2.  3KW-F1781-80       標誌1(白紅)    1個
     3KW-F1781-80       標誌1(黑綠)    1個
3.  3KW-1783-20         標誌(白紅)     1個
     3KW-1783-30         標誌(黑綠)     1個
4.  3KW-F174G-00       圖案(白紅)     1個
     3KW-F174G-10       圖案(黑綠)     1個
5.  3KW-F174J-00        圖案              1個
6.  3KW-X2172-20-P0  側蓋2(白紅)    1個
    3KW-X2172-00-P2  側蓋2(黑綠)     1個
7.  3KW-F1781-80       標誌1(白紅)    1個
    3KW-F1781-80       標誌1(黑綠)     1個
8.  3KW-1784-10         標誌(白紅)      1個
     3KW-1784-20        標誌(黑綠)      1個
9.  3KW-F174H-00       圖案(白紅)      1個
      3KW-F174H-10      圖案(黑綠)     1個
10.  3KW-F174K-00       圖案             1個

---

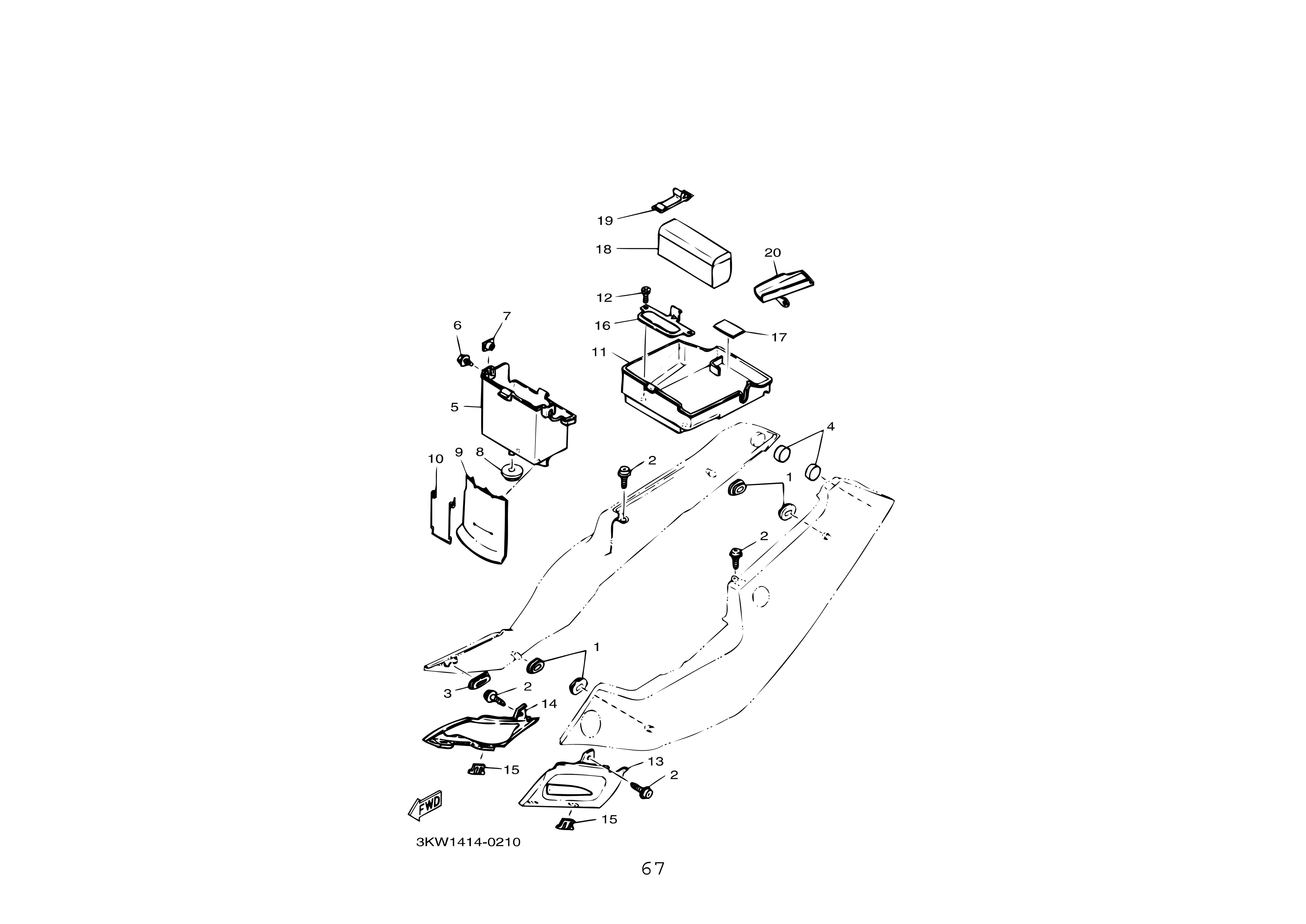

Fig. 22 側蓋

1.  90480-01141        索環                   4個
2.  90159-06806        螺絲附墊圈         4個      0.6m/Kg
3.  90480-01514        索環                  2個
4.  3KW-F1747-00      防震墊               2個
5.  3KW-F177G-00     電瓶箱               1個
6.  90119-06117        六角套頭螺栓     2個
7.  3KW-E4477-00      螺母夾片           2個
8.  90480-22362        索環                  1個
9.  3KW-F1621-00      後僸翼              1個
10.  3KW-F1665-00    導件                  1個
11.  3KW-F177A-00    置物箱               1個
12.  90146-06016      有槽扁圓頭螺絲   2個       0.6m/Kg
13.  3KW-F1731-00-P0     側蓋3(白紅)   1個
       3KW-F1731-00-P1    側蓋3(黑綠)   1個
14.  3KW-F1741-00-P0    側蓋4(白紅)   1個
       3KW-F1741-00-P1     側蓋4(黑綠)  1個
15.  3KW-F1717-00     防震墊              4個
16.  3KW-F175U-00    支架                  1個
17.  3KW-F139X-00     防震墊              1個
18.  3KW-F8100-00     工具包              1組
19.  1MH-F811G-00     橡皮束帶           1條
20.  3KW-F8194-00     排油板               1個
換機油特工，原廠報價一個15元,但沒看過實體的稀有小物

---

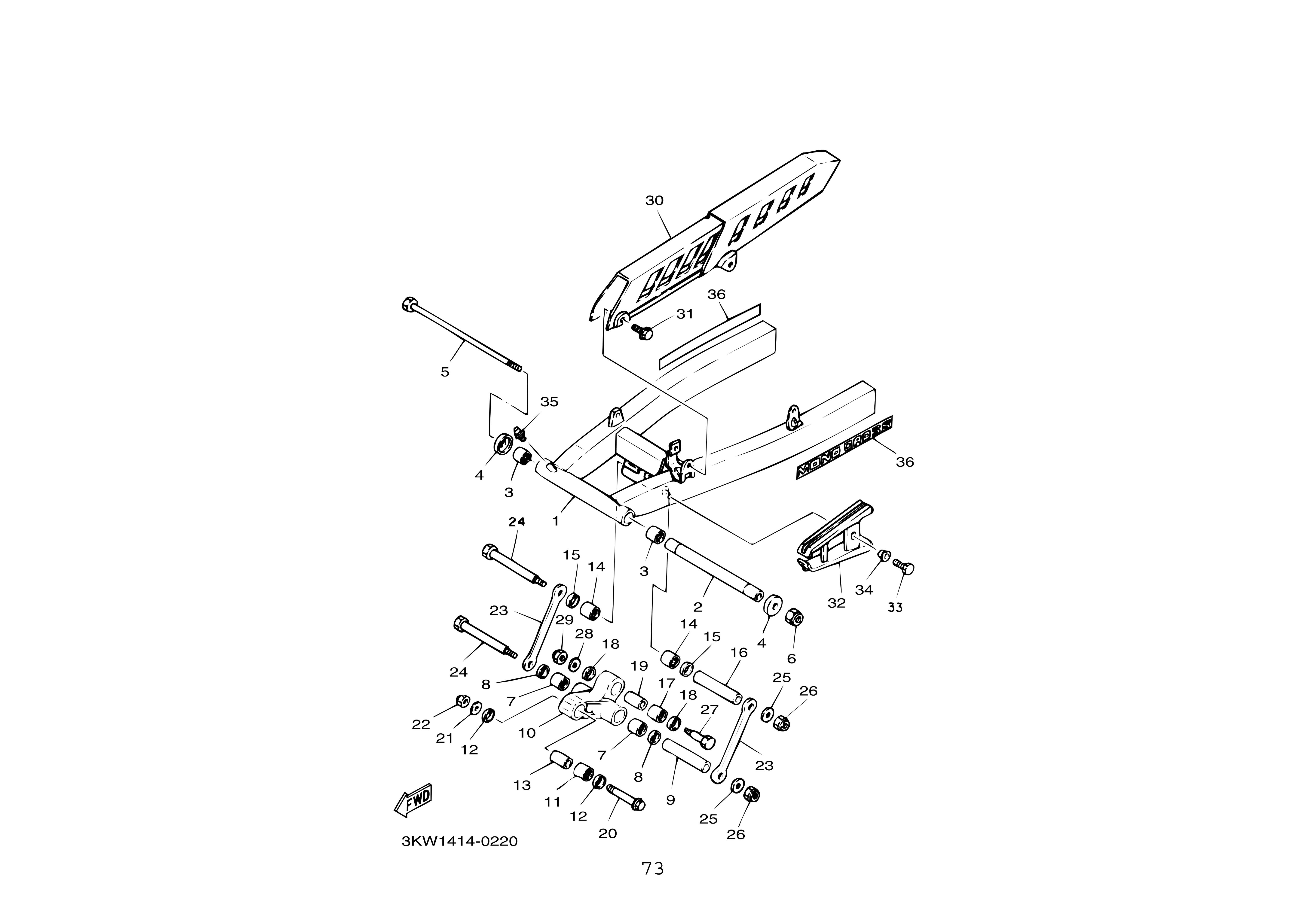

Fig. 23 後臂懸吊系統

1.  3KW-F2110-02-MA  後臂整體  1個
2.  3KW-F2184-00  襯套              1個
3.  93317-21717    軸承              2個      IKO HK 1816Z
4.  1MH-F2129-00  蓋                 2個
5.   3KW-F2141-00  後臂軸         1個
6.   9560L-12200    自鎖螺帽      1個       4.25m/Kg
7.   93317-21746    軸承             2個      IKO TA 1715Z
8.   93109-17048    油封            2個       KC 17*24*4
9.   90387-122R5    軸環            1個
10.  3KW-F217A-00 傳動臂         1個
11.  93317-31701   軸承            1個       HMK 1720
12.  93109-17048   油封            2個       KC 17*24*4
13.  90387-102R4  軸環             1個
14.  93317-21746  軸承             2個       IKO TA 1715Z
15.  93109-17048  油封             2個        KC 17*24*4
16.  90387-122R5  軸環             1個
17.  93317-31701  軸承             1個       HMK 1720
18.  93109-17048  油封             2個       KC 17*24*4
19.  90387-12898  軸環              1個
20.  90105-10865  墊圈座帽螺栓  1個
21.  90201-101J1  平墊圈           1個
22.  95611-10100  U型螺帽         1個       3.5m/Kg
23.  3KW-F217M-00  臂               2個
24.  90101-10658  六角螺栓        2個
25.  90201-101J1  平墊圈            2個
26.  95611-10100  U型螺帽         2個       3.5m/Kg
27.  90101-10659  六角螺栓3KW 1個
28.  90201-101J1  平墊圈           1個
29.  95611-10100  U型螺帽         1個      3.5m/Kg
30.  3KW-F2311-00  鏈盒            1個
31.  90119-06117  六角套頭螺栓 2個       0.6m/Kg
32.  3KW-F2151-00  導鏈橡皮     1個
33.  97007-06012  螺絲             1個       0.6m/Kg
34.  90387-06500  軸環             1個
35.  93700-06802  黃油嘴          1個   可購買75度彎頭方便注油
36.  3KW-F218A-50  後臂貼紙     2張

滾針軸承後綴帶Z，代表為單壁形式，原廠此設計能讓黃油較易流入
以及搖臂軸使用黃油嘴注油時，可以較容易把舊油洗出
若買不到帶Z的一般型也是可用，安裝時自行把黃油灌滿軸承即可

---

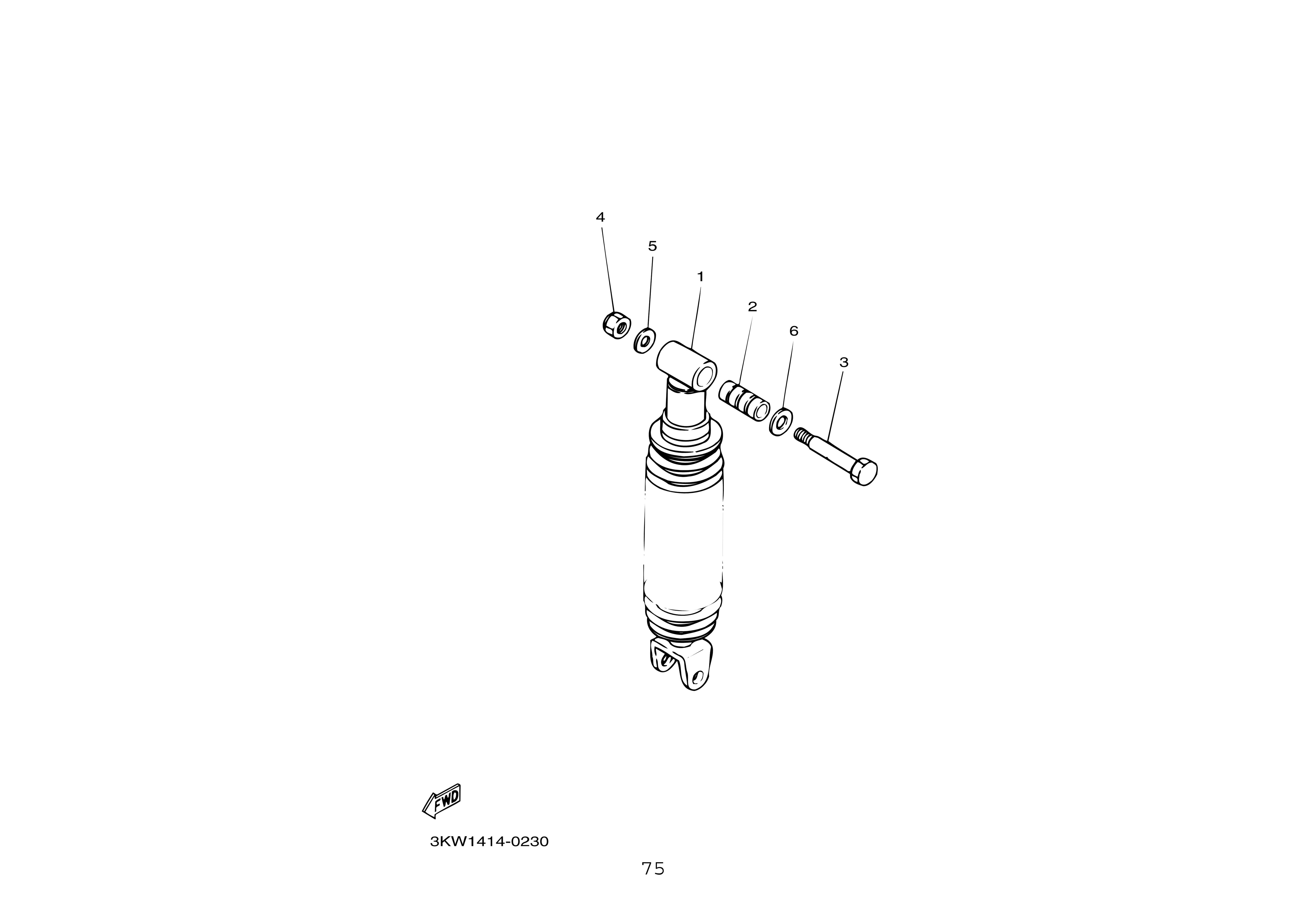

Fig. 24 後懸吊系統

1.  3KW-22210-00-6W  後緩衝器總成  1支
2.  90387-106H5          軸環               1個
3.  90109-10554           螺栓              1個
4.  9561L-10100           U形螺帽         1個       3.5m/Kg
5.  90201-10126          平墊圈            1個
6.  90201-12729          平墊圈            1個

---

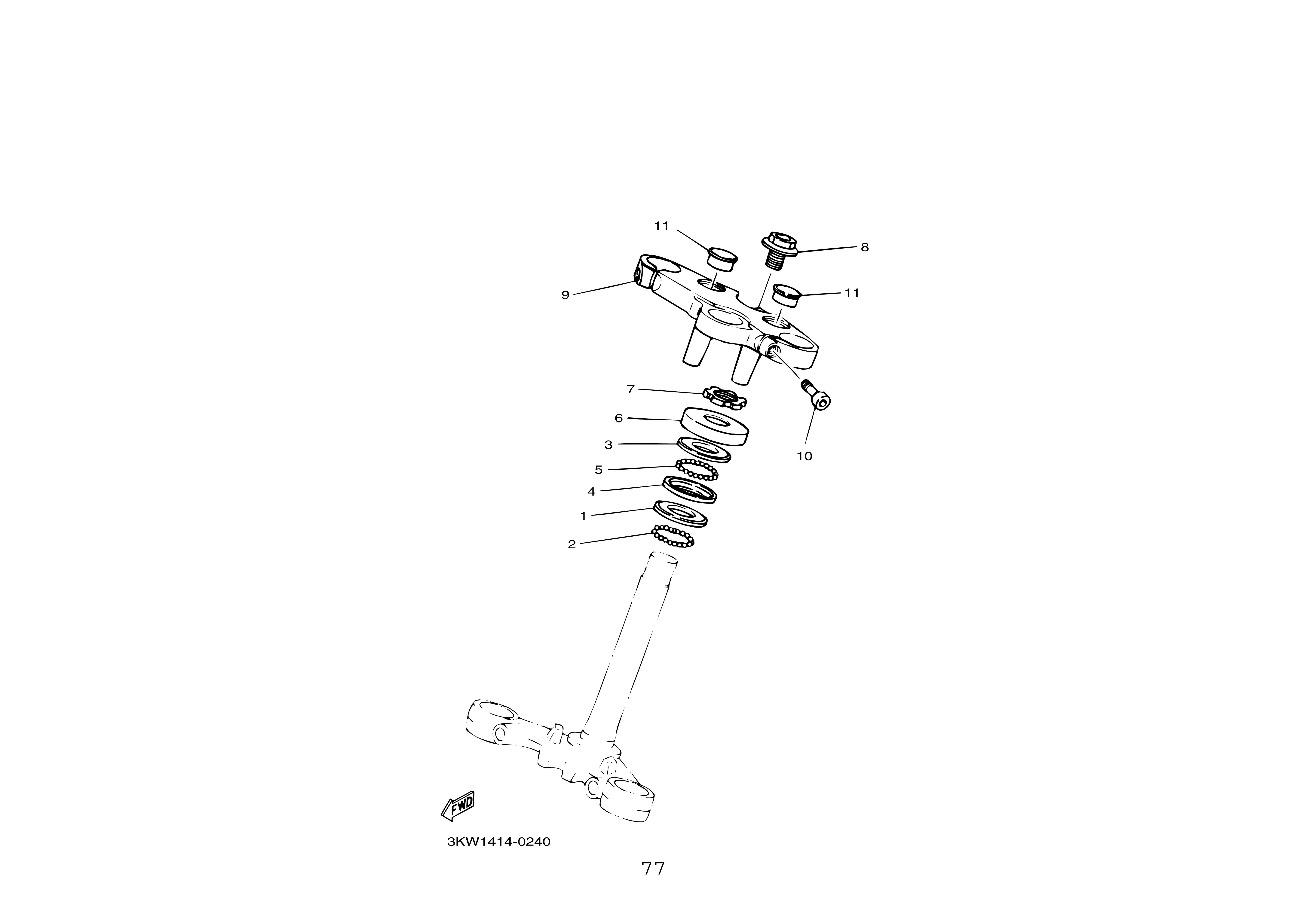

Fig. 25 操縱舵機構

1.  156-23412-00       珠碗2               1個
2.  93501-04011        0.25吋鋼珠      19顆
3.  183-23411-00       珠碗1               1個
4.  183-23412-00       珠碗2               1個
5.  93501-04011        0.25吋鋼珠      19顆
6.  3KW-F3415-00      珠碗蓋             1個
7.  90179-25033        凸緣螺帽          1個
90179-25033凸緣螺帽需先鎖緊至3.5-5.6m/Kg,
完全放鬆後,再鎖緊至1.7-2.2m/Kg,並檢查轉向滑順度

8.  90105-14830        墊圈座帽螺栓    1個     7.5m/Kg
9.  3KW-X2343-00     把手冠座           1個
10.  9131L-08025      內六角螺栓        2個      2.3m/Kg
11.  3KW-F3437-00   冠座蓋               2個
12.  4X6-W2341-00   珠碗組               1組

---

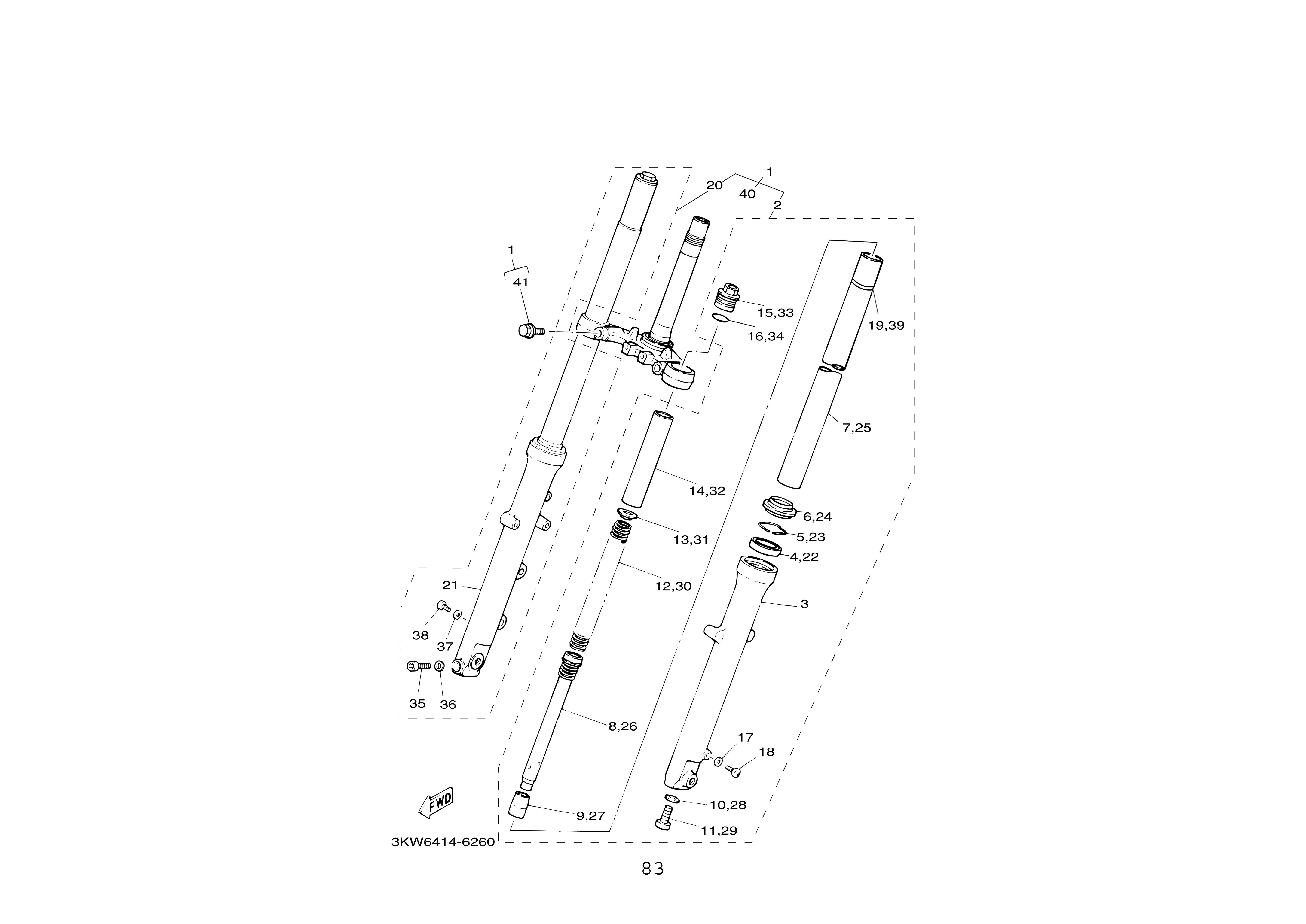

Fig. 26 前叉

1.  3KW-F3100-00    前叉總成             1組
2.  3KW-F3102-00    左前叉內外管組   1組
3.  3KW-F3126-00    左外管                1支
4.  3UH-F3145-00    油封                    1個      33*45*10.5油封
5.  22W-23153-L0    環                       1個
6.  51Y-23144-00     土封                    1個
7.  3KW-F3110-00    前叉內管              1支
8.  3KW-F3170-00    前叉接筒整體       1個
9.  3KW-F3173-00    錐形心軸             1個
10.  3KW-F3158-L0  墊片                    1個       M10*14*1銅墊片
11.  3KW-F3181-50  螺栓                    1個       3.0m/Kg
12.  3KW-F3141-00  前叉彈簧              1支
13.  3KW-F3142-00  上彈簧座              1個
14.  3KW-F3118-00  隔筒                    1個
15.  3YB-F3111-00  頂蓋螺栓               1個
8.5m/Kg,扭力過高,實務上2-3m/Kg
16.  3KW-F3114-00  護油圈                 1個
17.  3KW-F3129-00  墊片                    1個
18.  3KW-F3119-00  堵塞                    1個      M4*0.75牙 特規
19.  3KW-F3153-00  隔筒                    1個
20.  3KW-F3103-00  右前叉內外管組    1組
21.  3KW-F3136-00  右外管                 1支
22.  3UH-F3145-00   油封                   1個
23.  22W-23153-L0   環                      1個
24.  51Y-23144-00    土封                   1個
25.  3KW-F3110-00   前叉內管             1支
26.  3KW-F3170-00   前叉接筒整體      1個
27.  3KW-F3173-00   錐形心軸            1個
28.  3KW-F3158-L0   墊片                   1個
29.  3KW-F3181-50   螺栓                   1個
30.  3KW-F3141-00   前叉彈簧             1支
31.  3KW-F3142-00   上彈簧座             1個
32.  3KW-F3118-00    隔筒                  1個
33.  3YB-F3111-00     頂蓋螺栓           1個
34.  3KW-F3114-00    護油圈              1個
35.  3KW-F3128-00    螺栓                 1個     2.0m/Kg
36.  3KW-F3165-00    墊圈                 1個
37.  3KW-F3129-00    墊片                 1個
38.  3KW-F3119-00    堵塞                 1個
39.  3KW-F3153-00    C環                  1個
40.  3KW-F3340-10    下三角台           1個
41.  3KW-F3346-00     螺栓                2個      2.3m/Kg

---

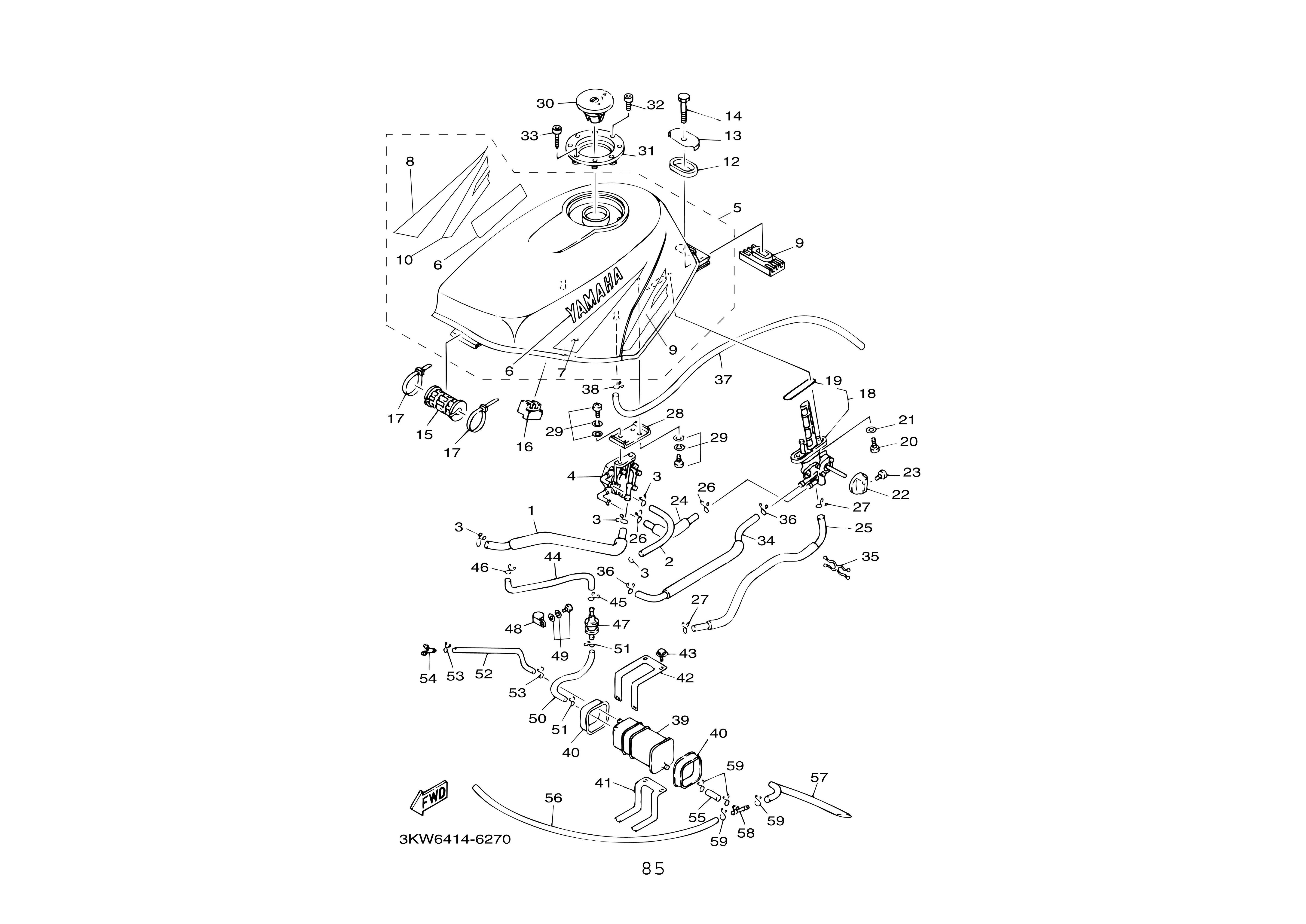

Fig. 27 汽油箱

1.  3KW-E3978-10       調節管                1個
2.  3KW-E3971-00       6mm汽油管         1個
3.  90467-10008         止夾                    4個
4.  3KW-E3910-00       汽油汞浦總成       1個
5.  3KW-X2411-10-9X  汽油箱總成(白紅)  1個
    3KW-X2411-10-0Y  汽油箱總成(黑綠)  1個
6.  99221-00160        標誌(白紅)            2張
    99227-00160         標誌(黑綠)            2張
7.  3KW-F424A-00      圖案7(白紅)          1張
    3KW-F424A-10      圖案7(黑綠)           1張
8.  3KW-F424B-00      圖案8(白紅)          1張
    3KW-F424B-10       圖案8(黑綠)          1張
9.  3KW-F4244-10      圖案1(白紅)          1張
    3KW-F4244-20      圖案1(黑綠)           1張
10.  3KW-F4245-10    圖案2(白紅)          1張
      3KW-F4245-20    圖案2(黑綠)          1張
11.  3KW-F4183-00   定位防震墊3          1個
12.  1MH-F4183-00   定位防震墊3          1個
13.  3KW-F4187-00   特殊墊圈               1個
14.  97007-08040      螺絲                     1個     1.5m/Kg
15.  3KW-F4181-00    防震橡皮1            1個
16.  3KW-F4182-00    防震橡皮2           2個
17.  3KW-H2591-00    束帶                   2條
18.  3KW-F4500-00    汽油旋塞總成       1個
19.  3KW-F4512-00    油杯護油圈          1個
20.  90149-06011       螺絲                   2支       0.6m/Kg
21.  90202-05193       平墊圈                2個
22.  3KW-F4524-00     汽油旋塞鈕         1個
23.  98507-03008       盤頭螺絲             1個       0.2m/Kg
24.  3KW-F4312-00    6mm汽油管          1個
25.  3KW-F4313-01    4.5mm負壓管       1個
26.  90467-10008      止夾                    2個
27.  90469-09006      止夾                    2個

28.  3KW-F4118-00    泵浦固定座          1個
29.  97607-06312      六角螺栓附墊圈    4個       0.6m/Kg
30.  3KW-F4602-10    汽油箱蓋總成       1個
31.  3KW-F4614-00    油箱飾環             1個
32.  90110-06814      內六角螺栓          5個       0.6m/Kg
33.  90110-06812      內六角螺栓          3個       0.6m/Kg
34.  3KW-F4324-00    6MM汽油管         1條
35.  90464-14807      管夾                   1個
36.  90467-10008      止夾                   2個
37.  90445-10366      溢油管                1個
38.  90467-09006      止夾                   1個
39.  4JJ-F4170-00      活性碳罐            1個
40.  3UR-F483H-00    束帶                  2條
41.  3KW-F115R-00   支架                   1個
42.  3KW-F134X-00   支架                   1個
43.  95807-06012     凸緣螺栓             2個      0.6m/Kg
44.  3KW-F4321-01   6mm負壓管         1個
45.  90467-09006     止夾                    1個
46.  60467-08003     止夾                    1個
47.  3XY-F4180-00    止逆閥                 1個
48.  90461-15801     夾環                    1個
49.  97607-05312     六角螺栓附墊圈    1個
50.  3KW-F4322-01   管                       1個
51.  90467-09006     止夾                    2個
52.  3KW-F4323-01   管                      1個
53.  90467-09006     止夾                   2個
54.  3KW-F4376-00   Y三通連接頭       1個
55.  90445-11865     管                      1個
56.  90445-075G7     管                     1個
57.  3KW-F4325-00   管                     1個
58.  3UH-F4376-00    T三通連接管      1個
59.  90467-10041      止夾                 4個

---

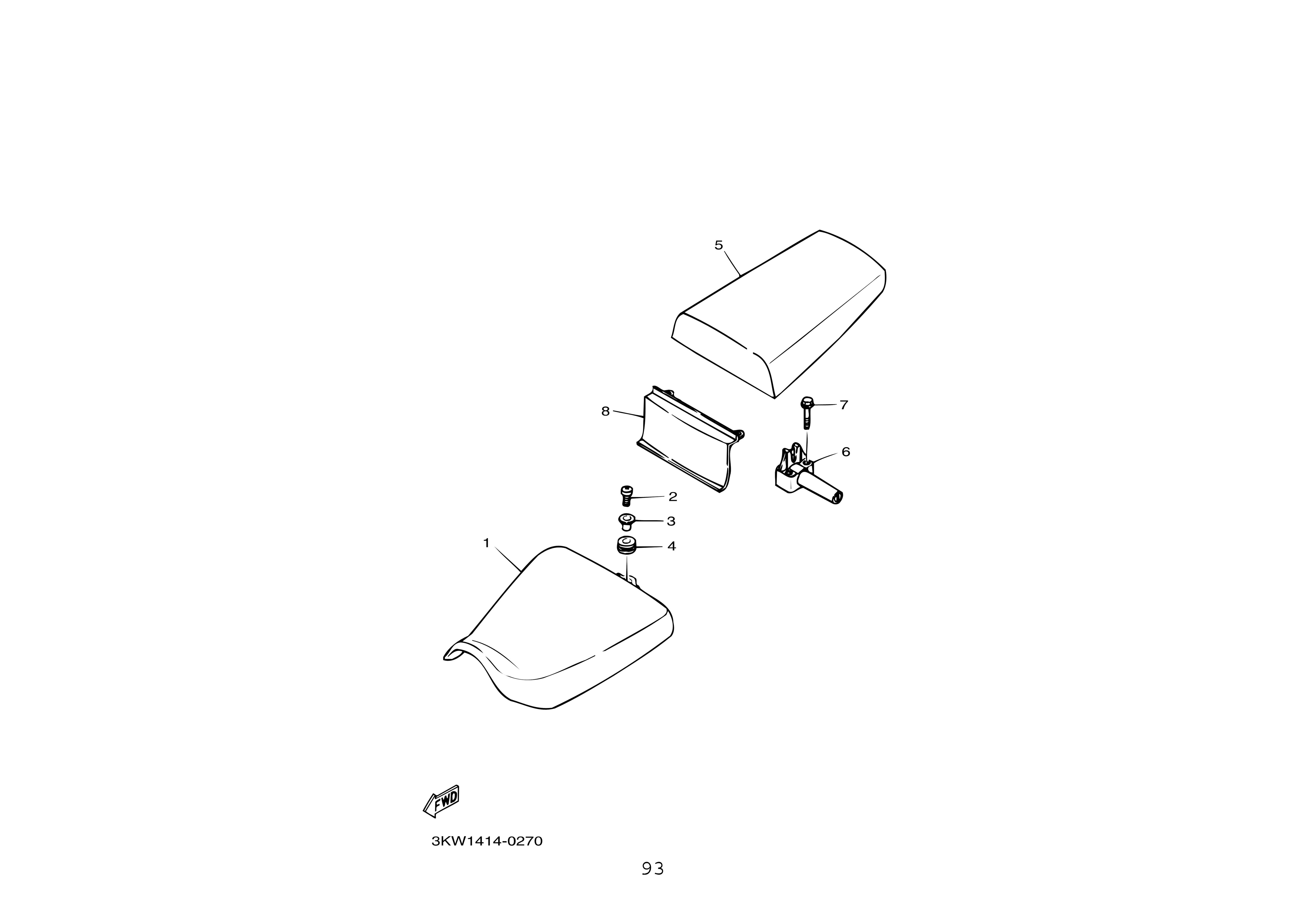

Fig. 28 座墊

1.  3KW-F4710-01  前座座墊          1個
2.  98507-08020    盤頭螺絲          1個      1.5m/Kg
3.  90387-085W0   軸環                1個
4.  90480-14329    索環                1個
5.  3KW-F4750-00  後座座墊         1個
6.  1NT-F4705-V0   座墊鎖總成      1組
7.  95817-06040    凸緣螺栓          2個      1.0m/Kg
8.  3KW-F4796-00-P3  蓋1(白紅)    1個
3KW-F4796-00-P4  蓋1(黑綠)        1個

---

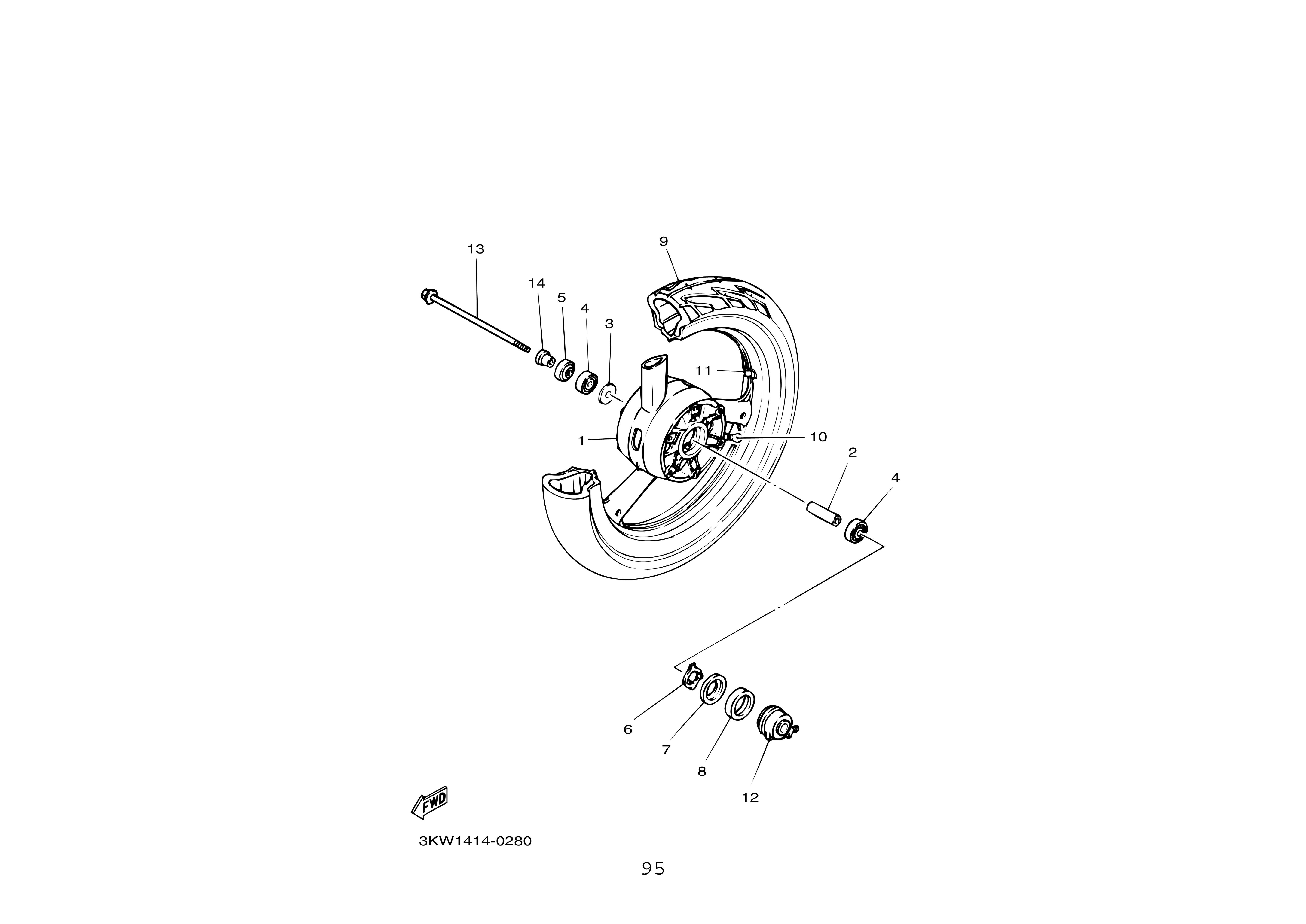

Fig. 29 前輪

1.  3KW-F5168-00-33  前輪框       1個
2.  90560-12332         隔筒          1個
3.  3KW-F5315-00      隔筒凸緣    1個
4.  93306-301Y7        軸承           2個     6301雙膠蓋
5.  93106-20805        油封           1個
     NTK 5846 K C4Y,原廠為特規三唇C4Y
     購買一般TC 20*37*8 也可使用
6.  1MH-F5149-00  速度表離合器  1個
7.  1MH-F5846-00  速度表離合器承件  1個
8.  93105-45804        油封           1個
    KOK TCX4Y 45 56 6-6.6 3745一樣是特規
    一般 TC 45*56*6-8,可使用(厚度小差不影響)
9.  94110-178G7        輪胎           1條
10.  93900-00026       氣門嘴       1個
11.  3KW-F5398-00     輪均衡器   1個
      3KW-F5398-10     輪均衡器   1個
      3KW-F5398-20    輪均衡器    1個
12.  3KW-F5190-00   碼表齒輪     1個
13.  3KW-F5181-00   前輪軸        1個
14.  90387-123N2     軸環           1個

---

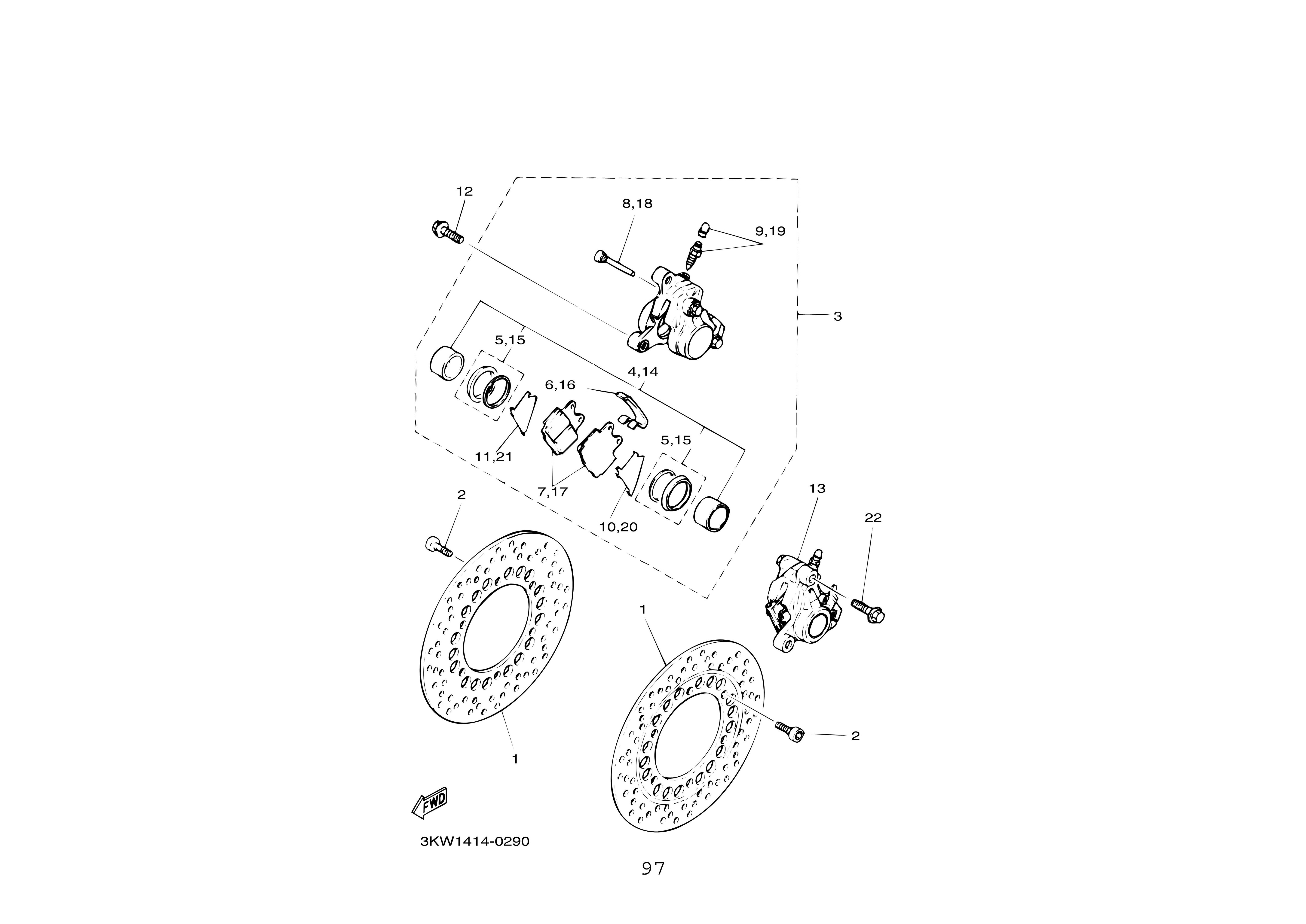

Fig. 30 前剎車卡鉗

1.  3KW-2582T-00       煞車圓盤        2片
2.  90149-08814         螺絲             12支       2.0m/Kg + 螺絲膠
3.  3YB-F580U-00       右卡鉗總成     1個
4.  3YB-W0057-00      卡鉗活塞        1個         38*21mm
5.  3YB-W0047-10      卡鉗封圈組     1組
6.  51L-F5919-00        緩衝器支架     1個
7.  3KW-W0046-50     煞車片組         1組
8.  3YB-F5924-00       緩衝器銷         2支         2.3m/Kg
9.  3YB-W0048-00      螺栓桿組         1支         0.6m/Kg
通用RS卡鉗洩油螺絲,料號3XG-W0048-00
10.  3YB-F5827-10    卡鉗墊片          1個
11.  3YB-F5827-00    卡鉗墊片          1個
12.  90105-10850      墊圈座帽螺栓   2個        3.5m/Kg
13.  3KW-F580T-00   左卡前總成       1個
14.  3YB-W0057-00   卡鉗活塞          1個
15.  3YB-W0047-10   卡鉗封圈組       1組
16.  51L-F5919-00     緩衝器支架       1個
17.  3KW-W0046-50   煞車片組          1組
18.  3YB-F5924-00    緩衝器銷           2支
19.  3YB-W0048-00   螺栓桿組           1支
20.  3YB-F5827-10    卡鉗墊片           1個
21.  3YB-F5827-00    卡鉗墊片           1個
22.  90105-10850     墊圈座帽螺栓     2個

---

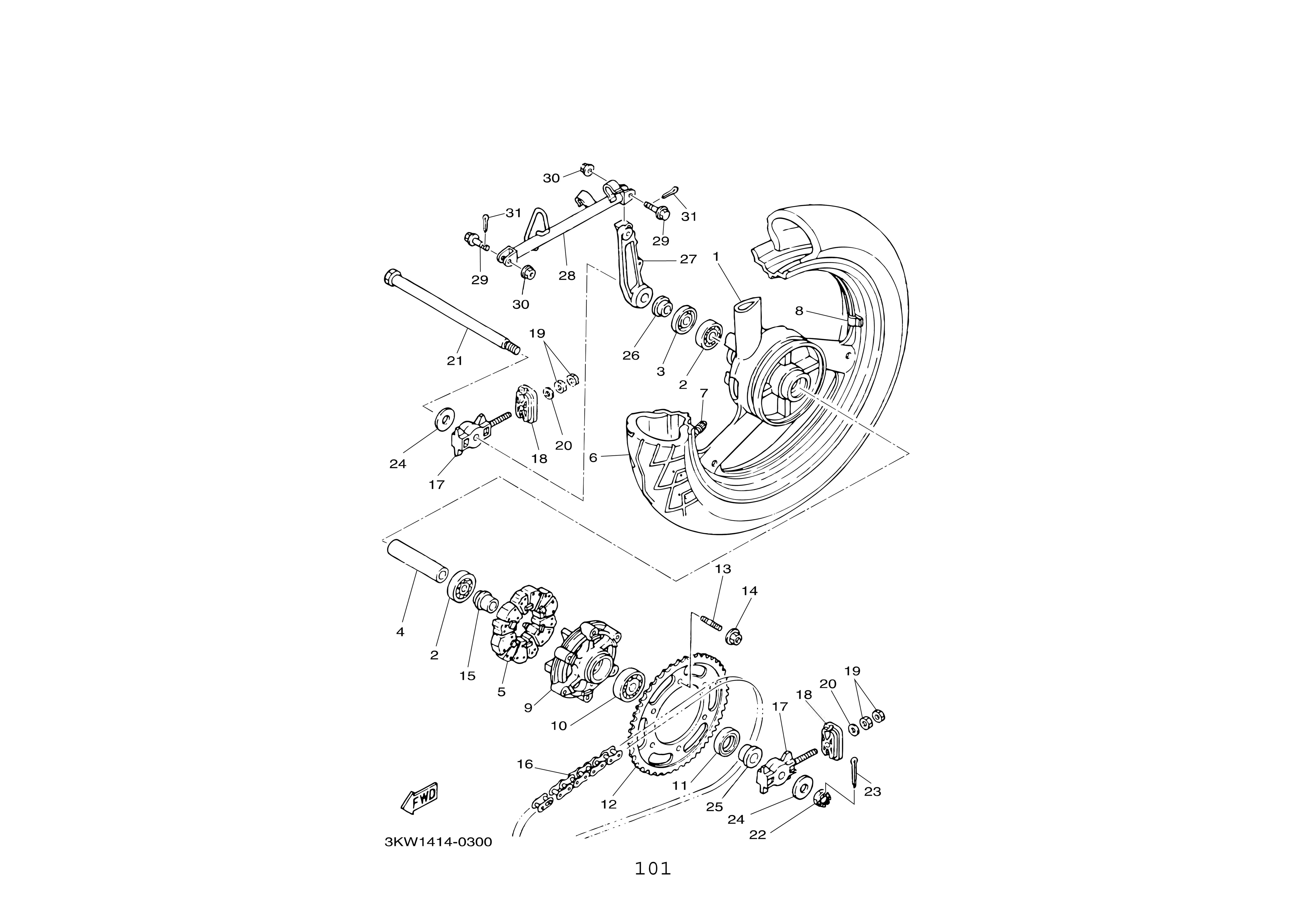

Fig. 31 後輪

1.  3KW-F5338-10-33  後輪框           1個
2.  93306-202X5         軸承              2個     6202 雙膠蓋
3.  93102-22216         油封              1個     TC 22*35*7
4.  90560-15277         隔筒               1個
5.  3KW-F5360-00      減震膠            6個
6.  94111-178G8        輪胎               1條
7.  93900-00026         氣門嘴           1個
8.  3KW-F5398-00      輪均衡器         1個
      3KW-F5398-10     輪均衡器         1個
      3KW-F5398-20     輪均衡器         1個
9.  3KW-F5366-00      輪殼離合器      1個
10.  93306-204Y5      軸承                1個     6204 雙膠蓋
11.  93102-28022      油封                1個     TC 28*47*7
12.  3KW-F5458-20    鏈輪                1個
13.  90116-08498      雙頭螺栓         6個
14.  9561L-08200      U形螺帽           6個      3.2m/Kg
15.  90387-153N3     軸環                1個
16.  94581-54132      鏈條               1條       DID 428 HS 132目
17.  3KW-F5388-00    調鏈器            2個
18.  3KW-F2174-10    鏈條護器         2個
19.  9530L-08600       六角螺帽        4個
20.  92903-08600      平墊圈            2個
21.  3KW-F5381-00    後輪軸            1個
22.  90170-14020      堡形螺絲         1個       8.5m/Kg
23.  91401-30030      開尾銷            1個
24.  90201-156J5      平墊圈             2個
25.  90387-153N8     軸環3KW          1個
26.  90387-153N7     軸環3KW          1個
27.  3KW-F5819-00   卡鉗支架          1個
28.  3KW-F517E-00   牽力桿             1支
29.  90105-08321     墊圈座帽螺栓    2個
30.  9570L-08500     法蘭螺帽           2個       2.3m/Kg
31.  91402-20015     開尾銷             2個
32.  3KW-W1746-00 前後齒盤組       1個        FA製 428 15/58T

---

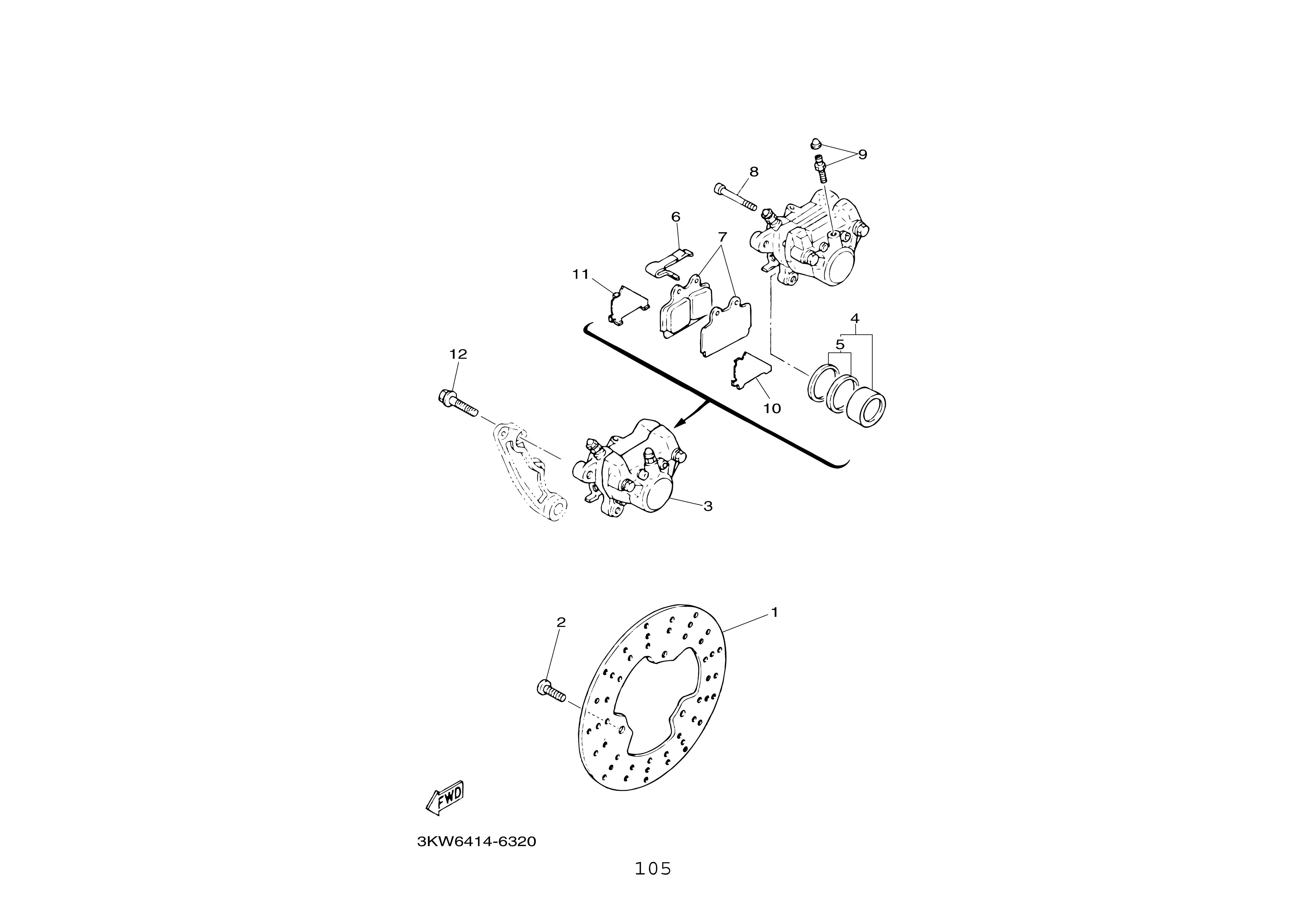

Fig. 32 後剎車卡鉗

1.  1WG-25831-50      煞車圓盤       1個
2.  90149-08814         螺絲             3支       1.95m/Kg
3.  3KW-F580W-00     卡鉗總成       1個
4.  3YB-W0057-00      卡鉗活塞      1個
5.  3YB-W0047-10      卡鉗封圈組   1組
6.  51L-F5919-00        緩衝器支架  1個
7.  3KW-W0046-00     煞車片組      1組
8.  3YB-F5924-00      緩衝器銷       2支2.3m/Kg
    偏緊,實務上1.2-1.5m/Kg
9.  3YB-W0048-00    螺栓桿組       1個
10.  3YB-F5827-00   卡鉗墊片       1個
11.  3YB-F5827-10   卡鉗墊片       1個
12.  90105-10850  墊圈座帽螺栓   2個  3.2m/Kg

---

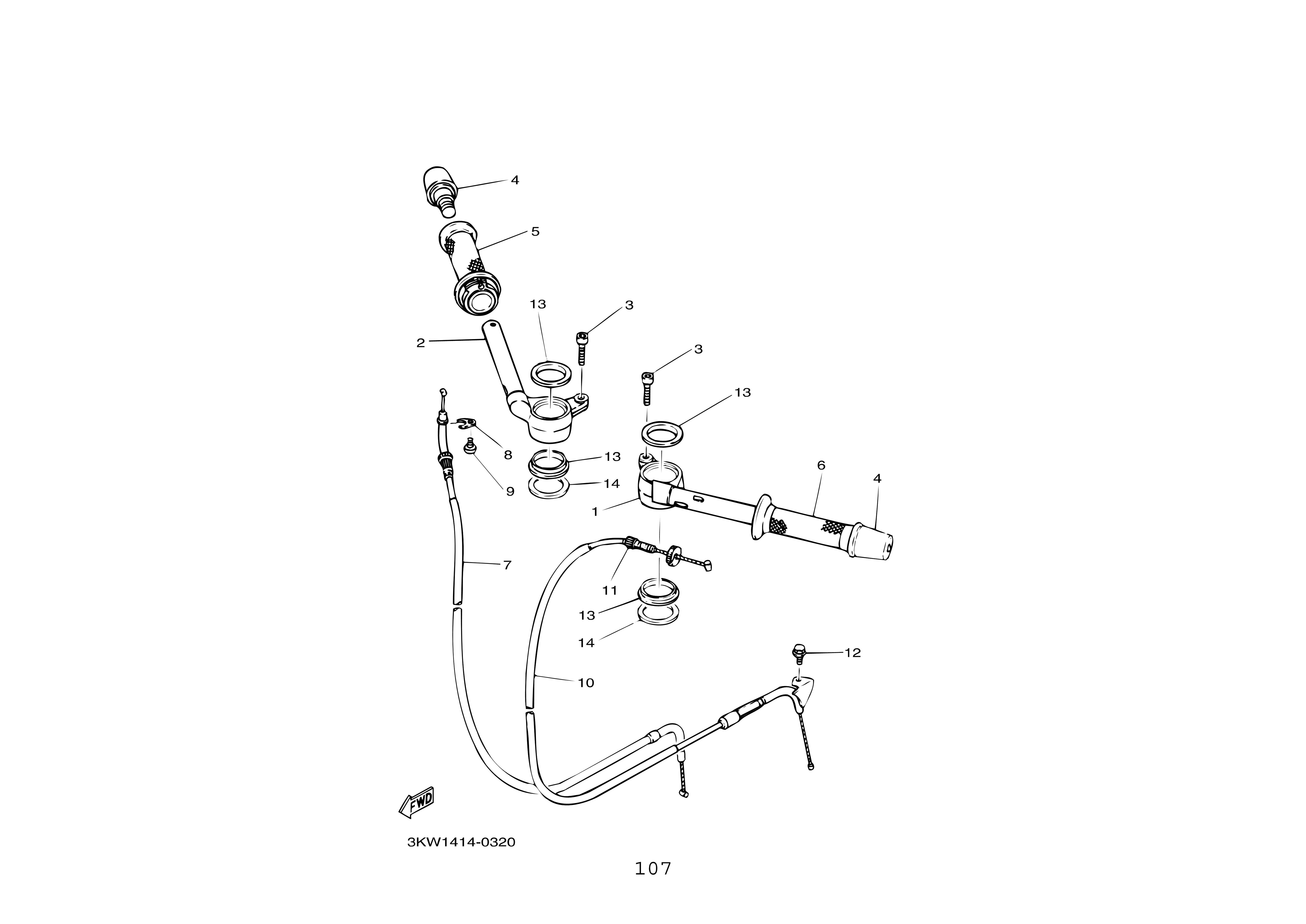

Fig. 33 轉向把手,鋼索

1.  3KW-F6121-00     左把手            1支
2.  3KW-F6122-00     右把手            1支
3.  91317-08030       內六角螺栓      2個      2.3m/Kg
4.  3KW-F6246-00     平衡端子         2個      3.0m/Kg
5.  3KW-F6240-00     右握把總成      1個
6.  2VH-F6241-00      左握把            1個
7.  3KW-F6311-00      節流鋼索        1條
8.  3KW-F6393-00      座                  1個
9.  98506-05008        盤頭螺絲        1個
10.  3KW-F6335-00    離合器鋼索     1條
11.  90123-W8046     鋼索調整螺栓  1個
12.  95027-06012      凸緣螺栓         1個     1.0m/Kg
13.  3KW-F6113-00    防震墊            4個
14.  3KW-F3122-00    墊圈               2個

篇幅過長超過字數限制，移至下一樓

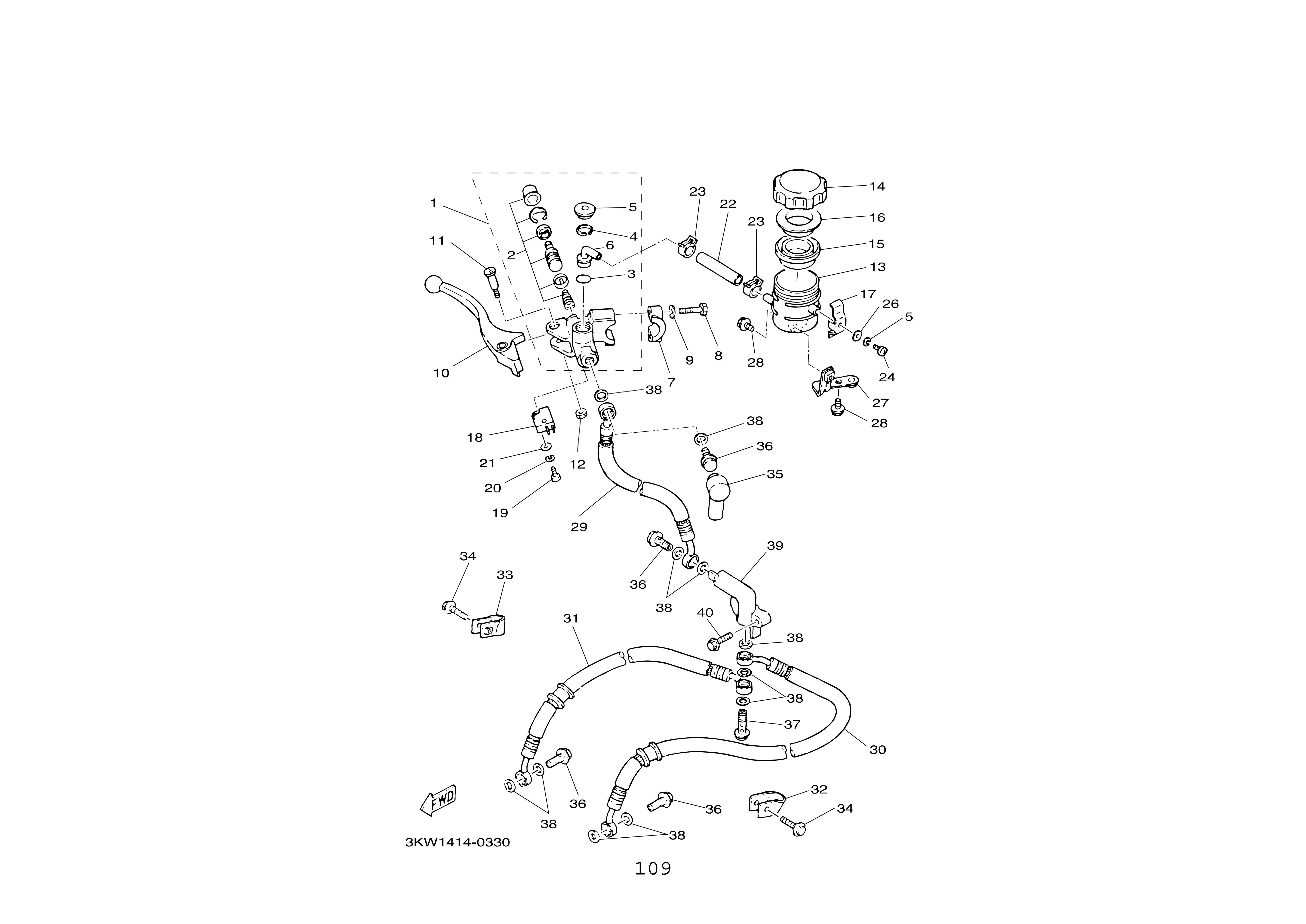

Fig. 34 前主缸

1.  3TJ-W2587-00      主缸總成       1個   3TJ料號,FZR400RR下放
2.  3TJ-W0041-50      主缸推進器    1個
3.  93210-15620        護油圈          1個
4.  2VN-25866-00      夾環              1個
5.  3FV-2589A-00       防塵蓋          1個
6.  2VN-2582A-50      接頭             1個
7.  56A-25867-00      主缸支架       1個
8.  97026-06030       六角螺栓       2個
9.  92907-06600       平墊圈          2個
10.  3KW-H3922-00   右把手          1個
11.  3FV-2589F-00     螺栓             1個
12.  95616-06100      U形螺帽        1個     1.0m/Kg
13.  3FV-25894-00     油槽             1個
14.  3GM-25825-50    油槽蓋         1個
15.  3FV-25854-00     油槽隔片      1個
16.  2J2-25855-50     防塵蓋          1個
17.  3FV-2589G-00     防鬆座         1個
18.  3FV-83980-00  煞車燈開關總成 1個 35340-KNBN-901 光陽料件替代
19.  98511-04012      盤頭螺絲        1個      0.3m/Kg
20.  92902-04100      彈墊圈           1個
21.  92901-04600        平墊圈          1個
22.  3KW-2589E-00      管                1個
23.  90467-12085        止夾             2個
24.  98580-04010        盤頭螺絲      1個         0.15m/Kg
25.  92902-04100        彈墊圈          1個
26.  92901-04600        平墊圈          1個
27.  3KW-F6292-00       固定座         1個
28.  9580L-06012         凸緣螺栓      2個      0.6m/Kg
29.  3KW-25872-02       煞車管         1條
30.  3KW-25873-02       煞車管          1條
31.  3KW-25874-02      煞車管           1條
32.  3KW-F5875-00      煞車管座1      1個
33.  3KW-F5876-00      煞車管座2      1個
34.  9580L-06025        凸緣螺栓        2個        1.0m/Kg
35.  1MH-F5862-00     主缸保護罩     1個
36.  90401-10805       油管螺絲        4個       2.3m/Kg
37.  90401-10806       油管螺絲         1個       2.3m/Kg
38.  90201-10118       平墊圈           11個      M10*14*1 銅墊圈
39.  3KW-F5885-00     分泵接頭        1個
40.  95807-06025        凸緣螺栓       1個     1.0m/Kg

---

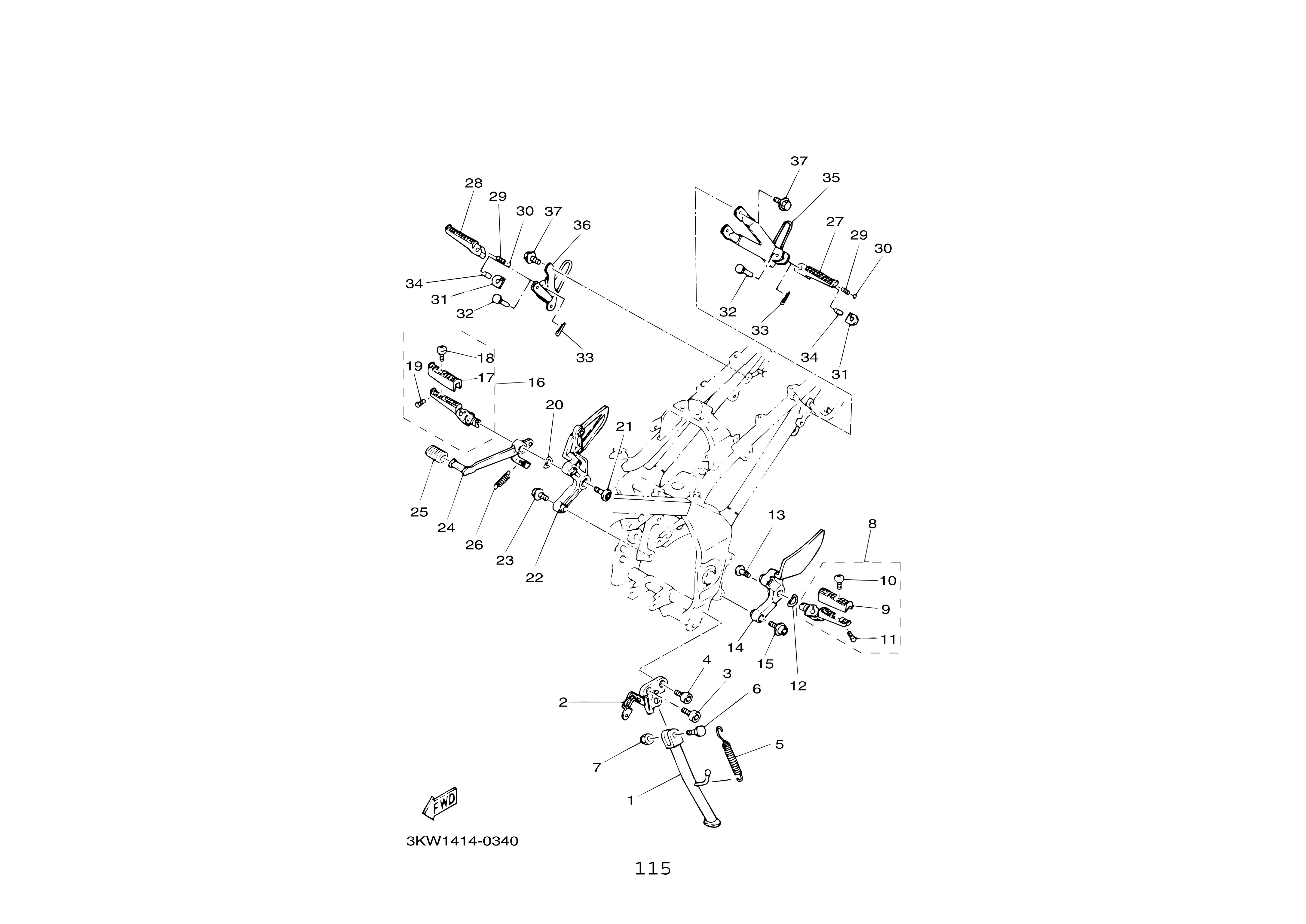

Fig. 35 支架置腳踏

1.  3KW-F7311-00-MA     側支架            1支
2.  3KW-F7321-10          側支架支架       1支
3.  90110-10816            內六角螺栓       1個    3.5m/Kg
4.  90110-10817             內六角螺栓      1個    3.5m/Kg
5.  90507-29033             拉力彈簧         1個
6.  90109-10474             螺栓               1個    1.55m/Kg
7.  90185-10037             自鎖螺帽          1個     2.3m/Kg
8.  3KW-F7410-00          左置角架總成   1個
9.  3KW-F7413-00          置腳踏套         1個
10.  90157-05079           盤頭螺絲         2個
11.  90109-083E2           螺栓               1個      1.55m/Kg + 螺絲膠
12.  90206-17084           波形墊圈        1個      17*24
13.  90110-10815           六角套頭螺栓  1個      5.5m/Kg + 螺絲膠
14.  3KW-F7442-00         左翅膀           1支
15.  9502L-08025           凸緣螺栓         2個      3.2m/Kg
16.  3KW-F7420-00        右置角架總成   1個
17.  3KW-F7413-00         置腳踏套        1個
18.  90157-05079          盤頭螺絲         2個
19.  90109-083E2           螺栓               1個
20.  90206-17084           波形墊圈         1個
21.  90110-10815        六角套頭螺栓     1個
22.  3KW-F7443-00       右翅膀             1個
23.  9502L-08025           凸緣螺栓         2個
24.  3KW-F7211-00        煞車踏板         1個
25.  3KW-E8113-00        變速踏板套      1個
26.  90506-20192          拉力彈簧         1個
27.  3GF-F7431-00        左後置腳架       1個
28.  3GF-F7441-00        右後置腳架       1個
29.  90501-12743         壓力彈簧           2個
30.  93501-04805         鋼珠                 2個
31.  3KW-F7437-00       特殊墊圈          2個
32.  91701-06035          銷                   2個
33.  91401-20012          開尾銷             2個
34.  90387-064H8          軸環                2個
35.  3KW-F741L-10        左後腳踏          1支
36.  3KW-F742L-10        右後腳踏          1支
37.  95817-08016          凸緣螺栓          4個         3.2m/Kg

---

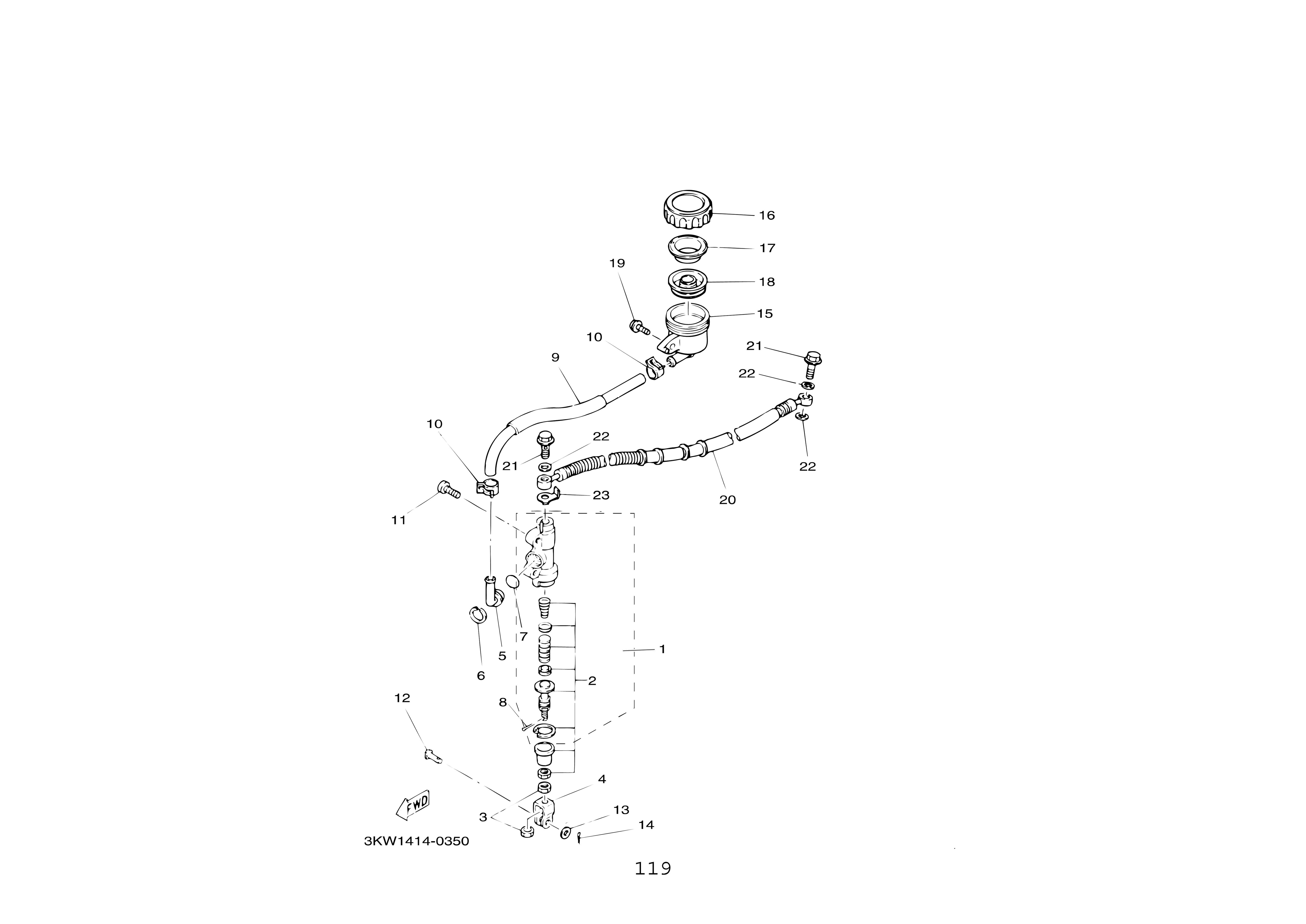

Fig. 36 後主缸

1.  3KW-2583V-00         後主缸總成    1組
2.  3KW-W0042-00       推進器組        1組
3.  95303-08600           螺帽              2個
4.  2YK-27222-00         接頭               1個
5.  2YK-2582A-00          接頭              1個
6.  2VN-25866-00         夾環               1個
7.  93201-15620           護油圈            1個
8.  3KW-27234-00        煞車桿插銷      1支
9.  3KW-25895-00         油管               1條
10.  2YK-24356-00        油管夾            2個
11.  9201L-08020         螺絲                2個      1.0m/Kg
12.  90240-08124        附孔銷             1個
13.  90201-08083        平墊圈             1個
14.  91401-16012        開尾銷            1個
15.  3KW-F5894-00     油槽                1個
16.  3KW-F5852-00     油槽蓋             1個
17.  3KW-F5855-00      防塵蓋            1個
18.  3KW-F5854-00     油槽隔片         1個
19.  90159-06056      螺絲附墊圈       1個       0.4m/Kg
20.  3KW-25872-52    煞車油管          1條
21.  90401-10805       接合螺絲          2個       2.5m/Kg
22.  90201-10118       平墊圈             3個
23.  3KW-F5834-00     鎖緊墊圈          1個

---

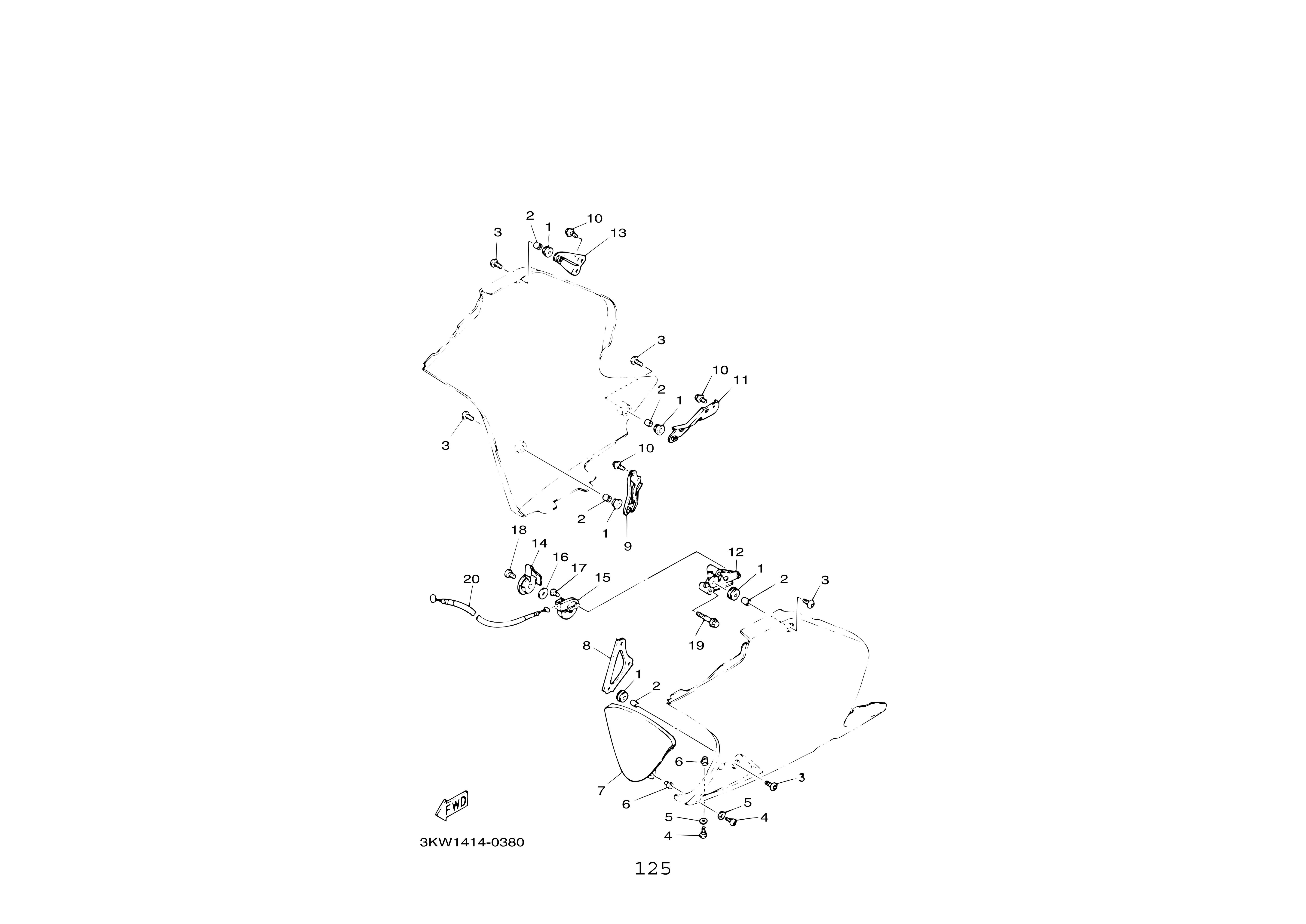

Fig. 37 整流罩1

1.  90480-13398        鎖環                 6個
2.  90387-067K6        軸環                 6個
3.  90149-06822        螺絲                 6個     0.40m/Kg
4.  90149-05820        螺絲                 6個     0.07m/Kg
5.  90202-05180        平墊圈              6個
6.  90179-05849        風鏡螺帽           6個
7.  3KW-F836K-00-P3  整流罩結合板(白紅) 1個
     3KW-F836K-00-P4  整流罩結合板(黑綠) 1個
8.  3KW-F836A-00      左下支架           1個
9.  3KW-F836E-00      右下支架           1個
10. 95807-06010       凸緣螺栓            6個      1.0m/Kg
11.  3KW-F836G-00      右後支架          1個
12.  3KW-F8357-00      固定座2            1個
13.  3KW-F8358-00      固定座3            1個
14.  3KW-H3941-00      起動把手          1個
15.  3KW-H3942-00     起動把手蓋       1個
16.  90209-10131        墊圈                 1個
17.  98907-03006        有帽螺絲           2個
18.  98907-06008       有帽螺絲           1個
19.  95807-06030       凸緣螺栓            2個
20.  3KW-F6331-00     阻風門線            1條

---

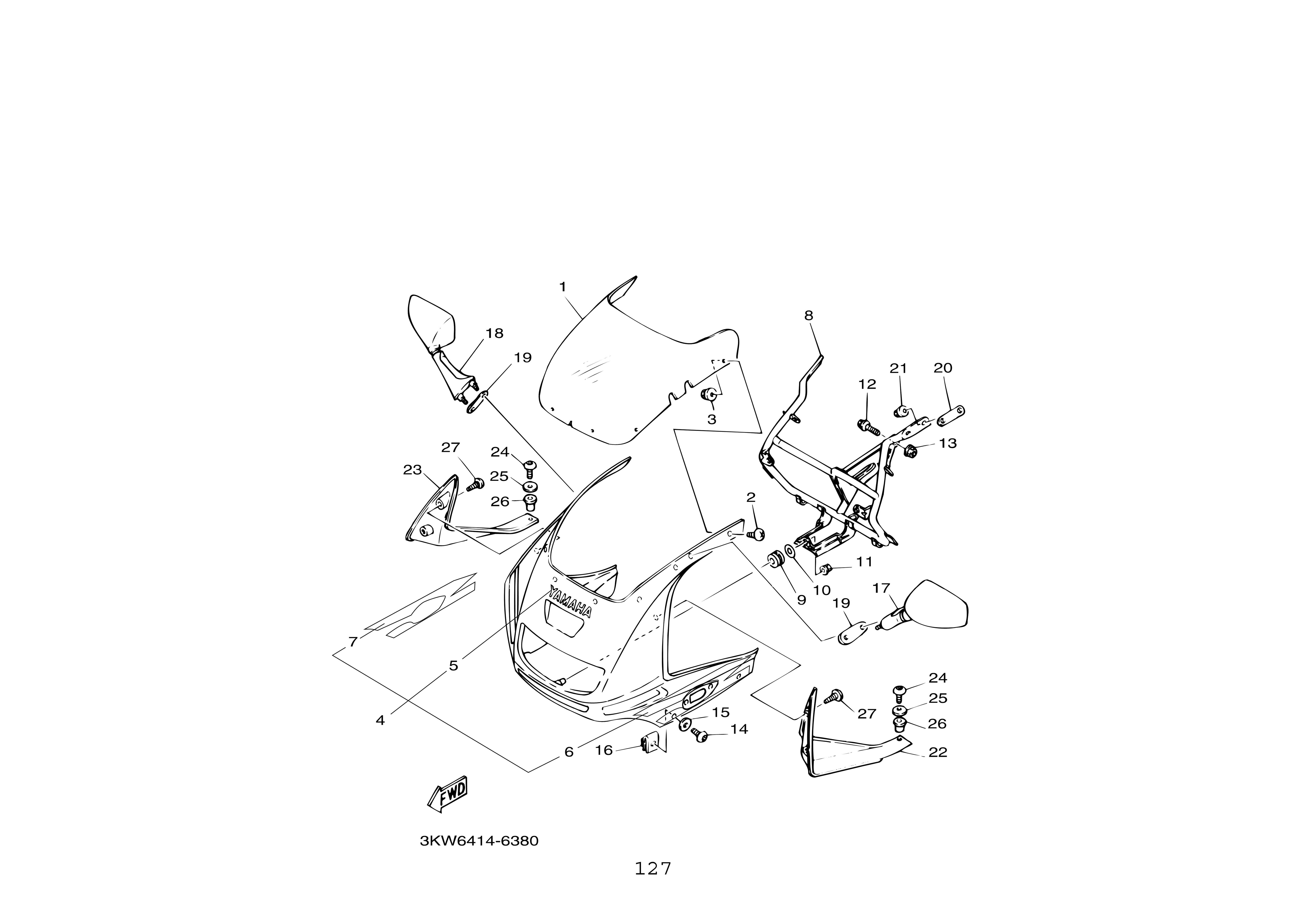

Fig. 38 整流罩2

1.  3KW-F8381-00            風鏡                  1個
2.  90150-05020              塑膠螺絲            6個      0.03m/Kg
3.  90179-05866              法蘭螺帽            6個
4. 3KW-W2835-10-3X       頭罩組(白紅)      1個
    3KW-W2835-10-4X        頭罩組(黑綠)     1個
5.  3KW-F1609-10             標誌(白紅)        1個
    3KW-F1609-10              標誌(黑綠)        1個
6.  3KW-F834X-80             圖案組(白紅)     1個
    3KW-F834X-90             圖案組(黑綠)      1個
7.  3KW-F834Y-20             圖案組(白紅)      1個
    3KW-F834Y-30             圖案組(黑綠)      1個
8.  3KW-F8356-10            頭罩支架            1個
9.  90480-14229              鎖環                  3個
10.  90201-06380            平墊圈               3個
11.  90179-06500            凸緣螺帽            3個       0.4m/Kg
12.  95827-08025            凸緣螺栓            3個
13.  95707-08500            法蘭螺帽            2個     2.3m/Kg
14.  90149-05821            螺絲                   4個      0.25m/Kg
15.  90202-05180            塑膠墊圈            4個
16.  90183-05803            彈簧螺帽            4個
17.  3KW-F6280-10-33     左後視鏡總成      1個
18.  3KW-F6290-10-33     右後視鏡總成      1個
19.  3KW-F8371-00          防震墊               2個
20.  3KW-F8372-00          防震墊               2個
21.  90176-06055            有蓋螺帽            4個       1.0m/Kg
22.  3KW-F835U-10         左飛鏢                1個
23.  3KW-F835V-10          右飛鏢               1個
24.  90154-05807            螺絲                  2個     0.07m/Kg
25.  90202-05180            平墊圈               2個
26.  90179-05849            風鏡螺帽           2個
27.  90167-05807            自攻螺絲           4個      0.32m/Kg

---

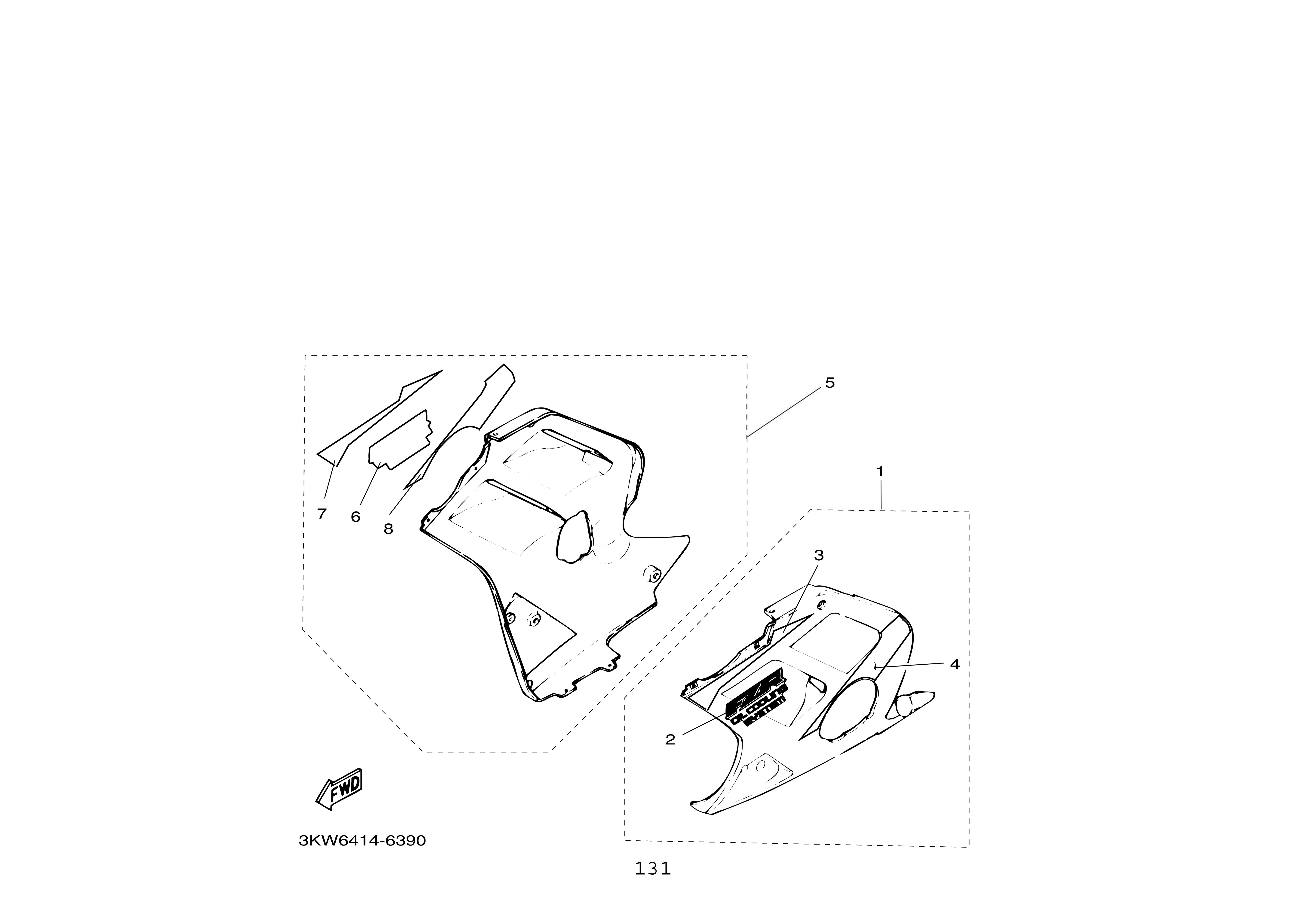

Fig. 39 整流罩3

1.  3KW-X835J-00-7X  下整流罩1(白紅)      1個
     3KW-X835J-00-8X  下整流罩1(黑綠)     1個
2.  3KW-F8328-80      標誌(白紅)              1個
     3KW-F8328-80      標誌(黑綠)              1個
3.  3KW-F832B-10      圖案(白紅)              1個
     3KW-F832B-20      圖案(黑綠)              1個
4.  3KW-F836V-60       整流罩圖案組(白紅) 1組
     3KW-F836V-70       整流罩圖案組(黑綠) 1組
5.  3KW-X835K-01-7X  下整流罩2(白紅)      1個
     3KW-X835K-01-8X  下整流罩2(黑綠)      1個
6.  3KW-9328-90         標誌(白紅)              1個
    3KW-9328-90         標誌(黑綠)              1個
7.  3KW-F832C-10       圖案(白紅)              1個
     3KW-F832C-20       圖案(黑綠)              1個
8.  3KW-F836W-60      整流罩圖案組(白紅) 1個
     3KW-F836W-70     整流罩圖案組(黑綠)  1個

---

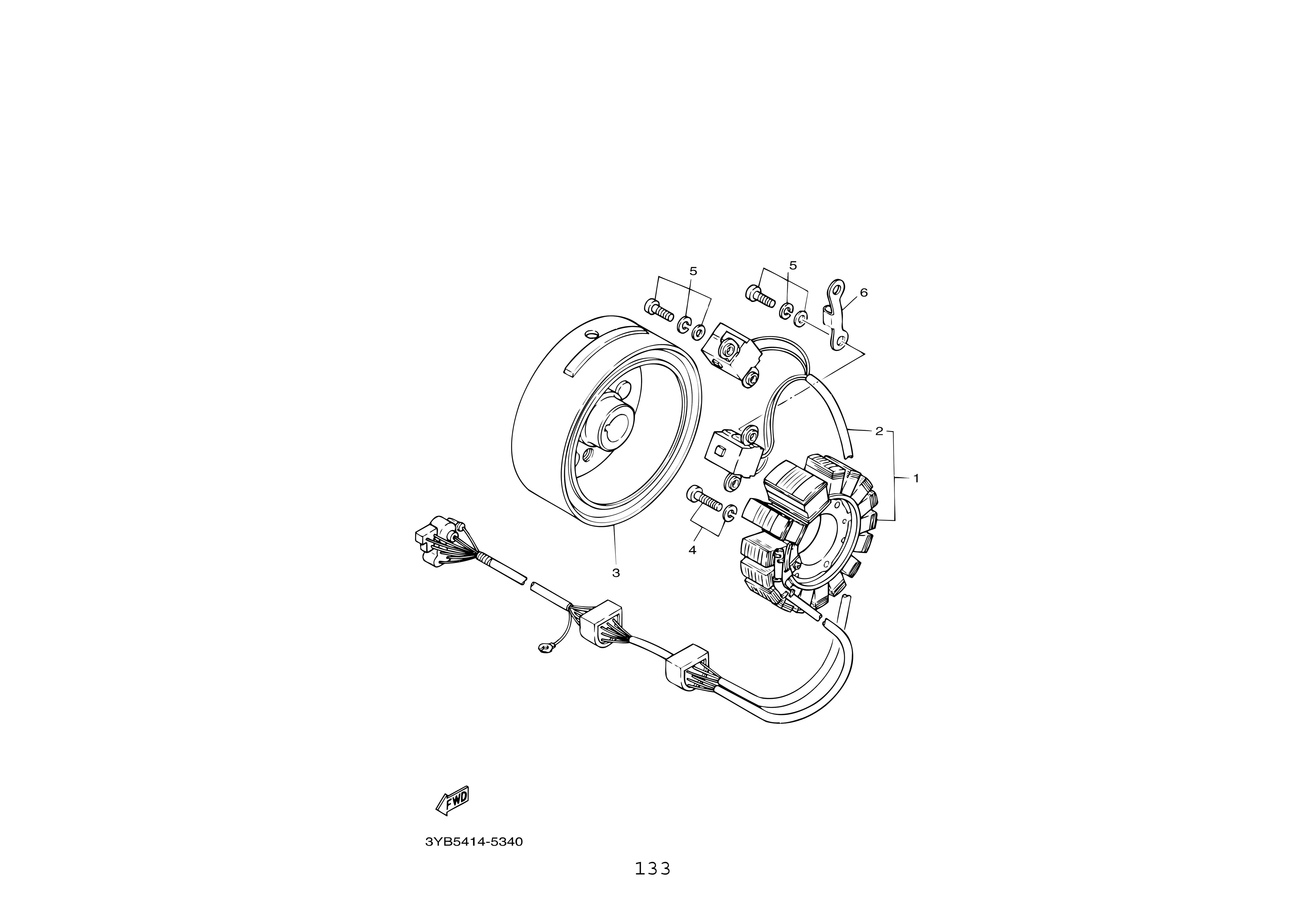

Fig. 40 發電機 電盤

1.  3KW-H5510-01      電驅總成            1組
2.  3KW-H5580-V0      脈動線圈            1個
3.  3KW-H5550-01      轉子總成            1個
4.  97607-06125        六角螺栓附墊圈   3個       0.7m/Kg + 螺絲膠
5.  97607-06316        六角螺栓附墊圈   4個       0.5m/Kg + 螺絲膠
6.  3KW-H1128-00     夾環                   1個

---

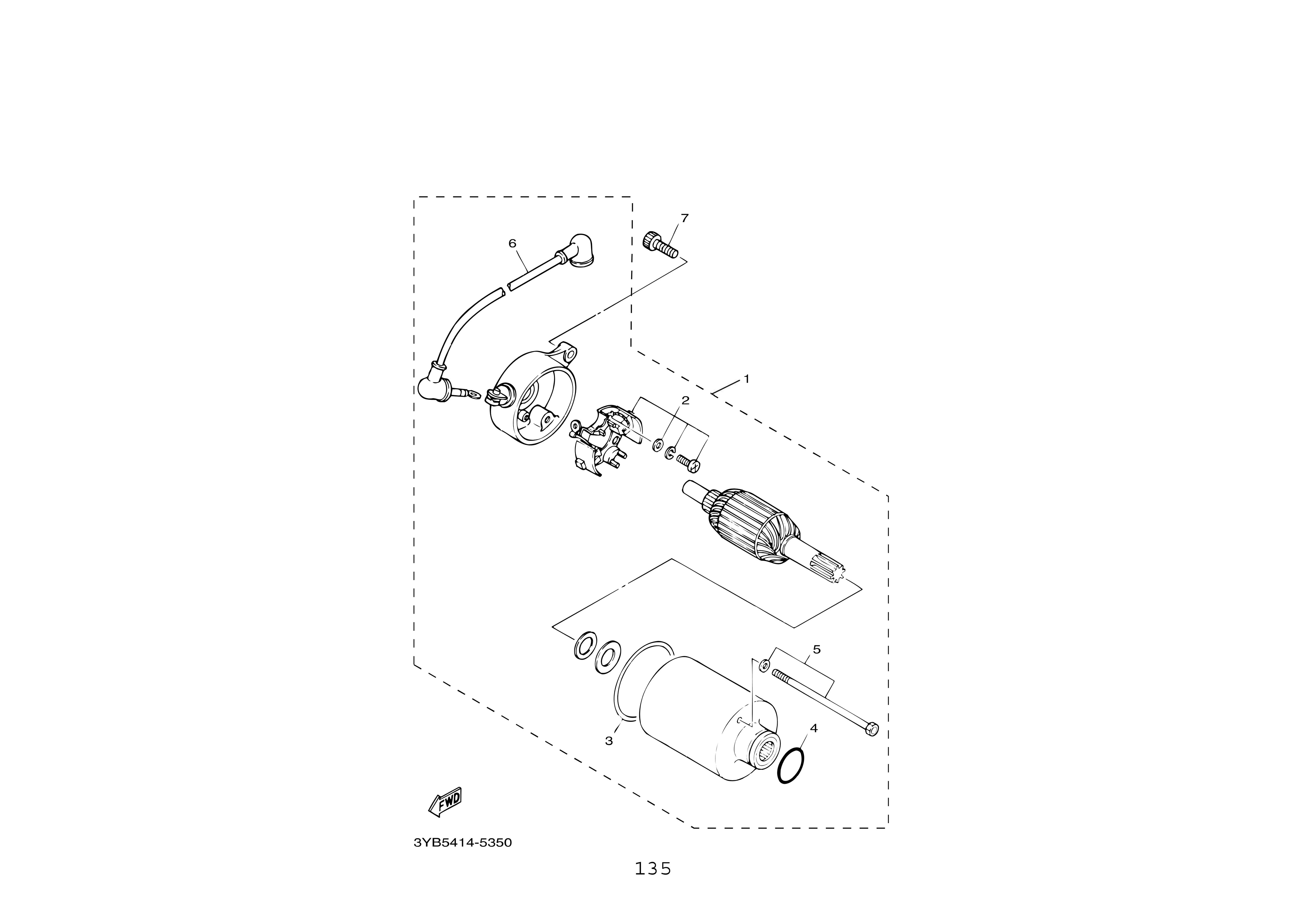

Fig. 41 啟動馬達

1.  3KW-H1800-01    起動馬達總成      1個
2.  3KW-H1801-00    碳刷組                1組
3.  3KW-H1861-00    墊片                   1個
4.  93210-26668       護油圈               1個       SI K-26.3   26*2.5
5.  3KW-H1828-00    螺栓                   2支        0.7m/Kg
6.  3KW-H183G-00    起動馬達線         1條
7.  9131L-06020       六角套頭螺栓       2支     1.0m/Kg

---

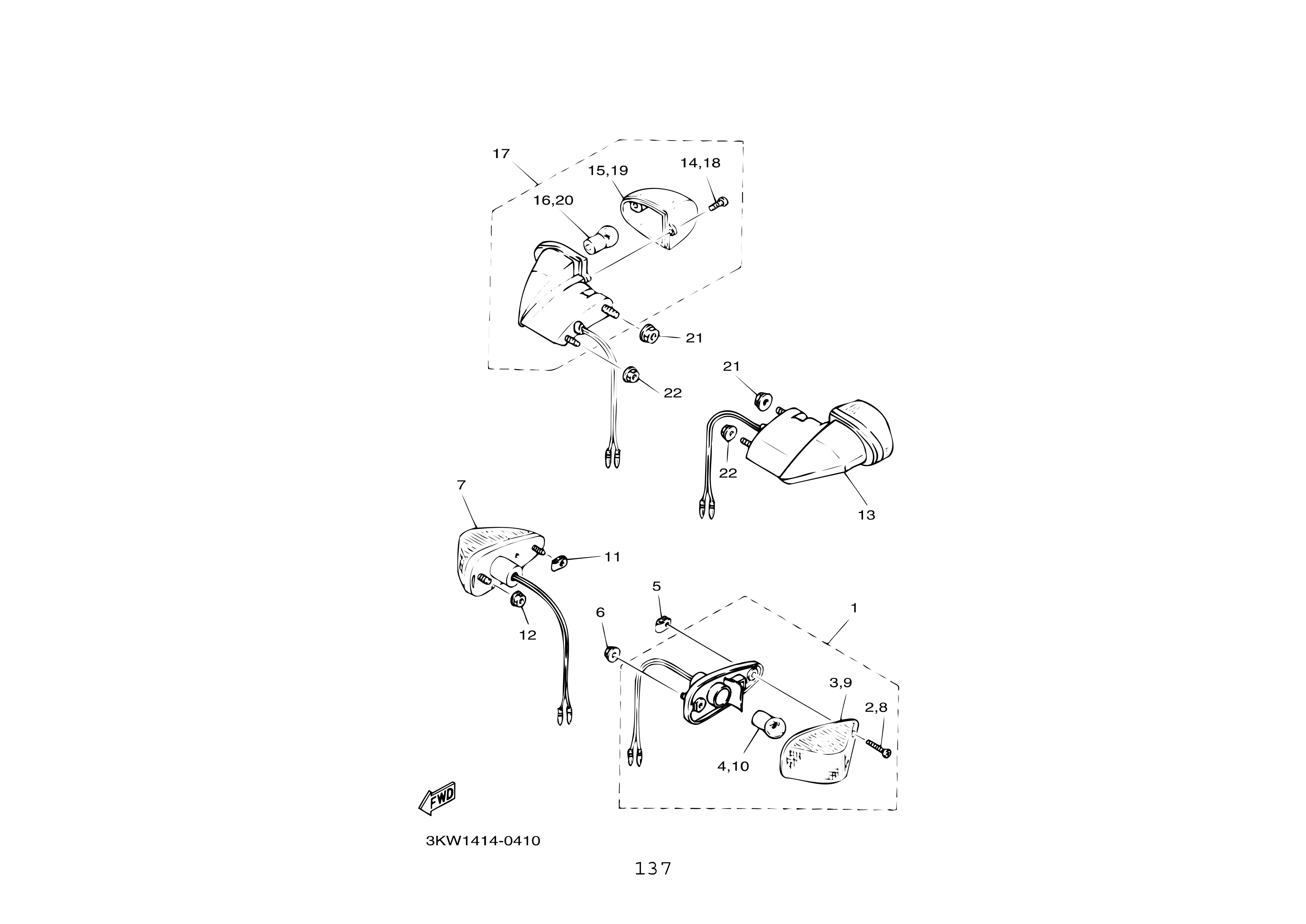

Fig. 42 方向燈

1.  3KW-H3310-00  左前方向燈總成    1個
2.  97780-40520       自攻螺絲           1支      0.09m/Kg
3.  3KW-H3312-00    方向燈燈罩        1個
4.  3KW-H3311-00    方向燈泡           1個
5.  90183-04809       彈簧螺帽           1個
6.  95707-05500       法蘭螺帽           1個       0.4m/Kg
7.  3KW-H3320-00  右前方向燈總成   1個
8.  97780-40520       自攻螺絲           1支
9.  3KW-H3312-00    方向燈燈罩        1個
10.  3KW-H3311-00  方向燈泡            1個
11.  90183-04809     彈簧螺帽           1個
12.  95707-05500     法蘭螺帽          1個
13.  3KW-H3330-00  後方向燈總成    1個
14.  97702-40612    自攻螺絲           2個
15.  3KW-H3332-00  後方向燈燈罩     1個     1156 10W
16.  3KW-H3311-00  方向燈泡           1個
17.  3KW-H3340-00  後方向燈總成     1個
18.  97702-40612     自攻螺絲           2個
19.  3KW-H3332-00  後方向燈燈罩     1個
20.  3KW-H3311-00  方向燈泡           1個
21.  95707-08500    法蘭螺帽           2個       0.5m/Kg
22.  95707-06500    法蘭螺帽           2個       0.4m/Kg

---

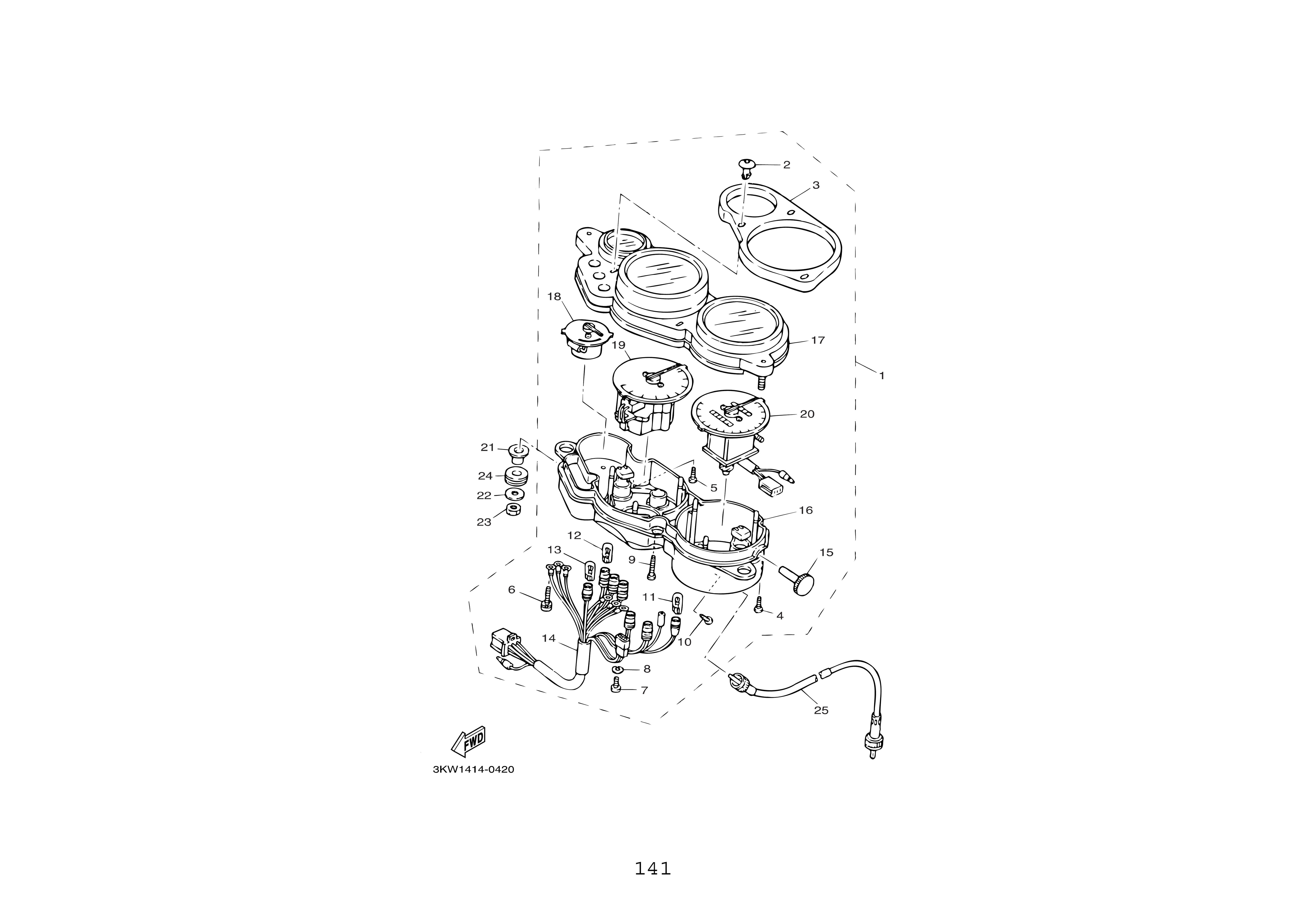

Fig.43 計量表

1.  3KW-H3500-10  計量表總成           1組
2.  3KW-H3525-00  止夾                    3個
3.  3KW-H3513-00  防震墊                 1個
4.  90167-03058     自攻螺絲              1支
5.  90164-04008     自攻螺絲              3支
6.  90159-03102     螺絲附墊圈           3個
7.  98580-03010     盤頭螺絲3KW        3支
8.  92990-03100     彈簧墊圈               3個
9.  90167-04057    帶墊十字螺絲          2支       0.2m/Kg
10.  90167-04012  十字螺絲3KW          2支        0.2m/Kg
11.  3KW-H3518-00  燈泡                    1個        T5 1.7W (更正為T6.5 3W)
12.  3KW-H3517-00  指示燈燈泡          3個       T10 3.4W
13.  1MH-H3517-V0  計量表燈泡          3個       T10 1.7W
14.  3KW-H3509-00   燈座總成          1組
15.  3KW-H3578-00   歸零鈕             1個
16.  3KW-H353H-00   內蓋                1個
17.  3KW-H3559-00   計量表蓋           1個
18.  3KW-H5750-10  汽油計量表總成  1組
19.  3KW-H3540-10  轉速表總成        1組
20.  3KW-H3570-10   速度表總成       1組
21.  90387-068A7      軸環                3個
22.  90201-06380      平墊圈             3個
23.  95307-06600      六角螺帽          3個        0.4m/Kg
24.  3KW-H3513-10    防震墊            3個

---

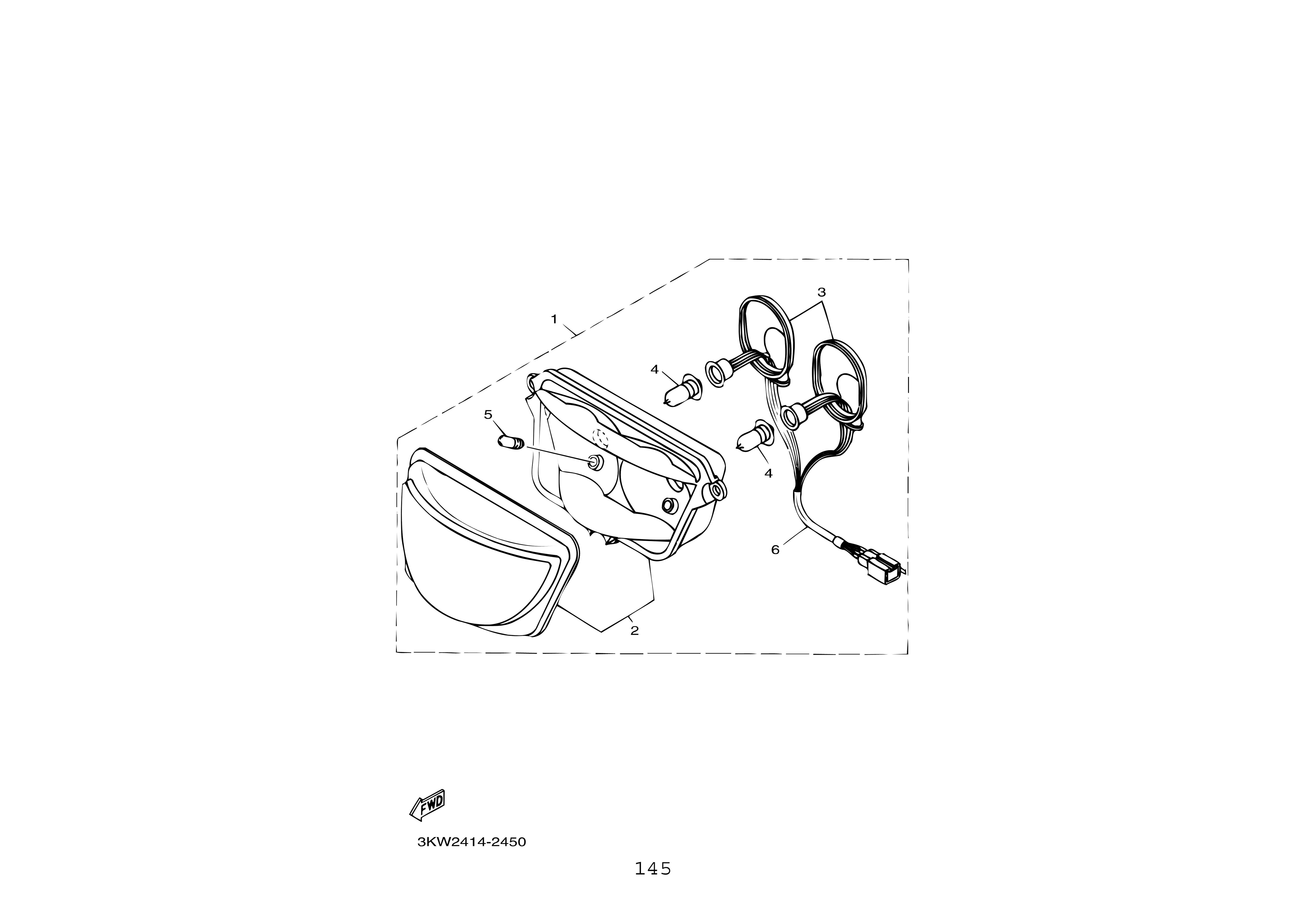

Fig.44 前燈

1.  3KW-H4300-10    前燈總成           1組
2.  3KW-H4120-10    前燈單元總成     1組
3.  3KW-H4397-10    燈座蓋               2個
4.  3KW-H4114-10    燈泡                  2個 H6 小盤 30/30W
5.  3KW-H4147-00    燈泡                  2個       T10 5W
6.  3KW-H4340-10    插座線總成        1組

---

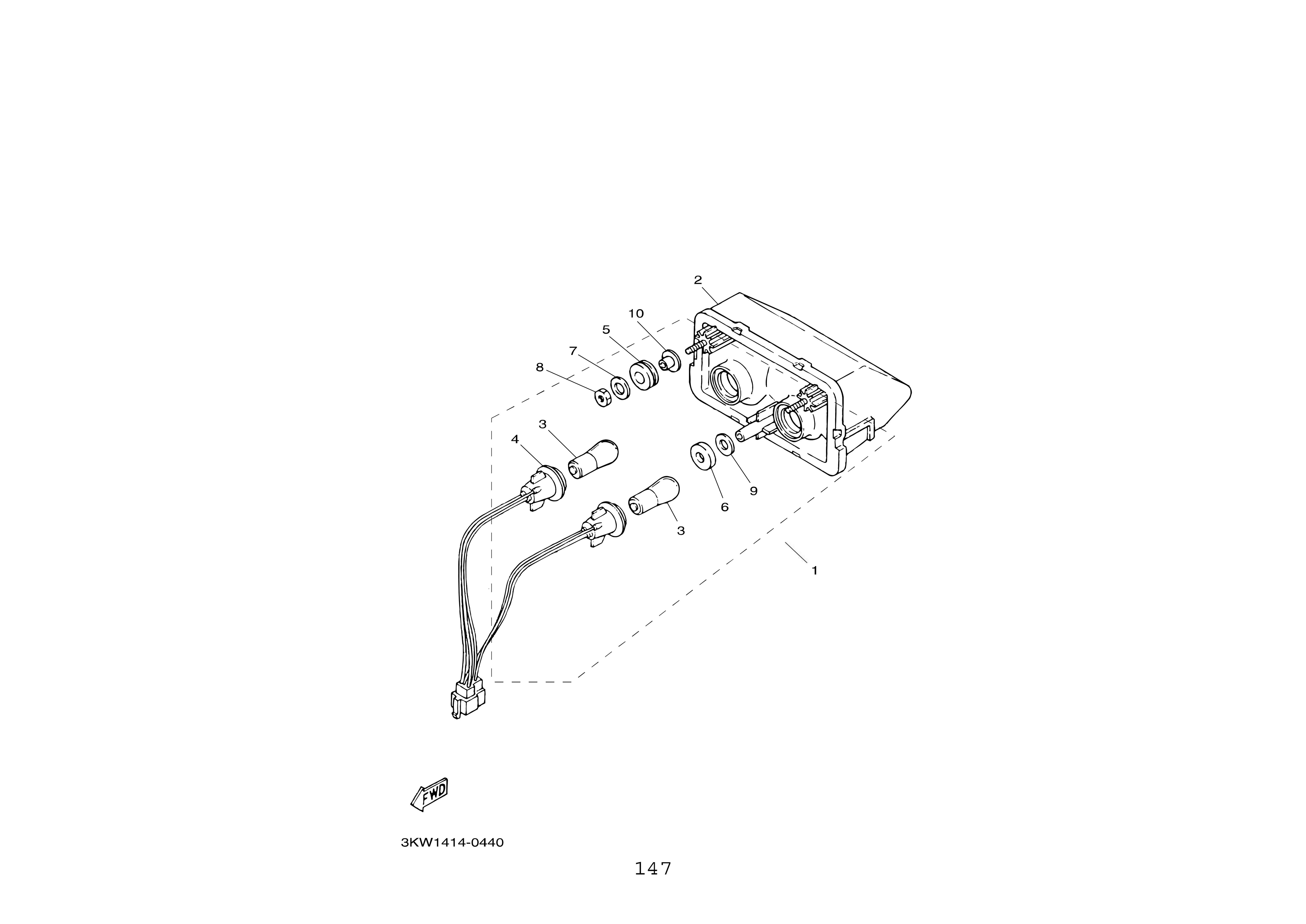

Fig.45 後燈

1.  3KW-H4710-00  後燈單元總成       1組
2.  3KW-H4721-00  後燈燈罩             1個
3.  3KW-H4714-V0  後燈泡                2個     1157 21/5W
4.  3KW-H4735-00  燈座總成             1組
5.  90480-18276     索環                   2個
6.  90480-10831     索環                   1個
7.  90201-06071     平墊圈                2個
8.  95307-06600     六角螺帽             2個        0.25m/Kg
9.  92907-10200     平墊圈                1個
10.  90387-062W4   軸環                  1個
25.  3KW-H3550-00  速度表鋼索總成  1條

---

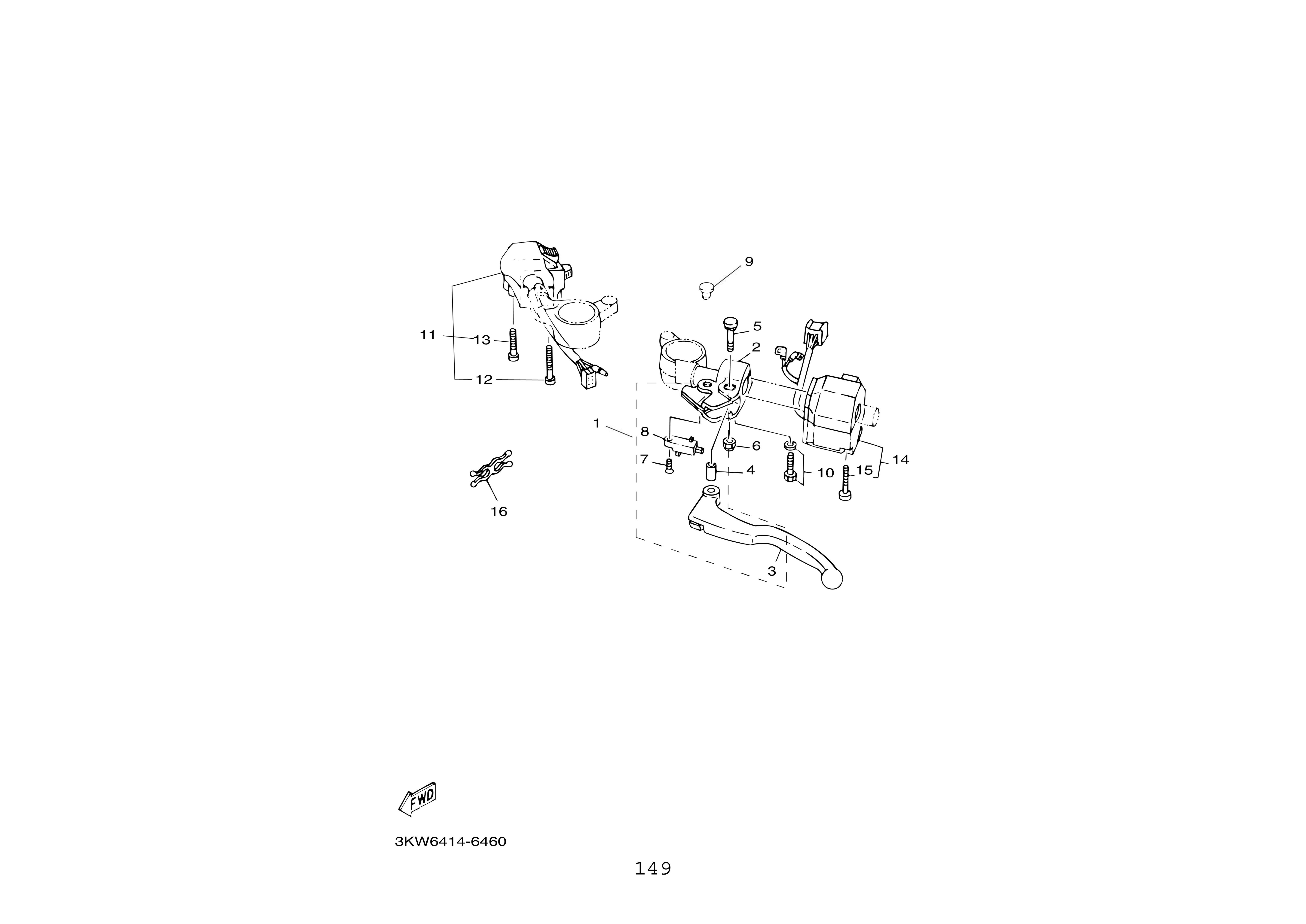

Fig.46 把手開關,把手

1.  3KW-H2910-00  左把手控制座總成  1組
2.  3KW-H2911-00    左把手控制座      1個
3.  3KW-H3912-00    左把手                1支
4.  3KW-H3913-00    軸環                   1個
5.  3KW-H3945-00    把手螺栓             1個
6.  95616-06100       U形螺帽              1個          1.0m/Kg
7.  98701-03010       平頭螺絲             1個         0.25m/Kg
8.  3KW-H2917-00    開關                   1個
9.  90338-09012       塞                      1個
10.  97507-06425      六角螺栓附墊圈  1個          1.0m/Kg
11.  3KW-H3963-00  右把手開關          1個
12.  98506-05045     盤頭螺絲             1個          0.3m/Kg
13.  98506-05040     盤頭螺絲             1個          0.3m/Kg
14.  3KW-H3972-00  左把手開關          1個
15.  98506-05035     盤頭螺絲             1個          0.3m/Kg
16.  90464-14807     線夾                   1個

---

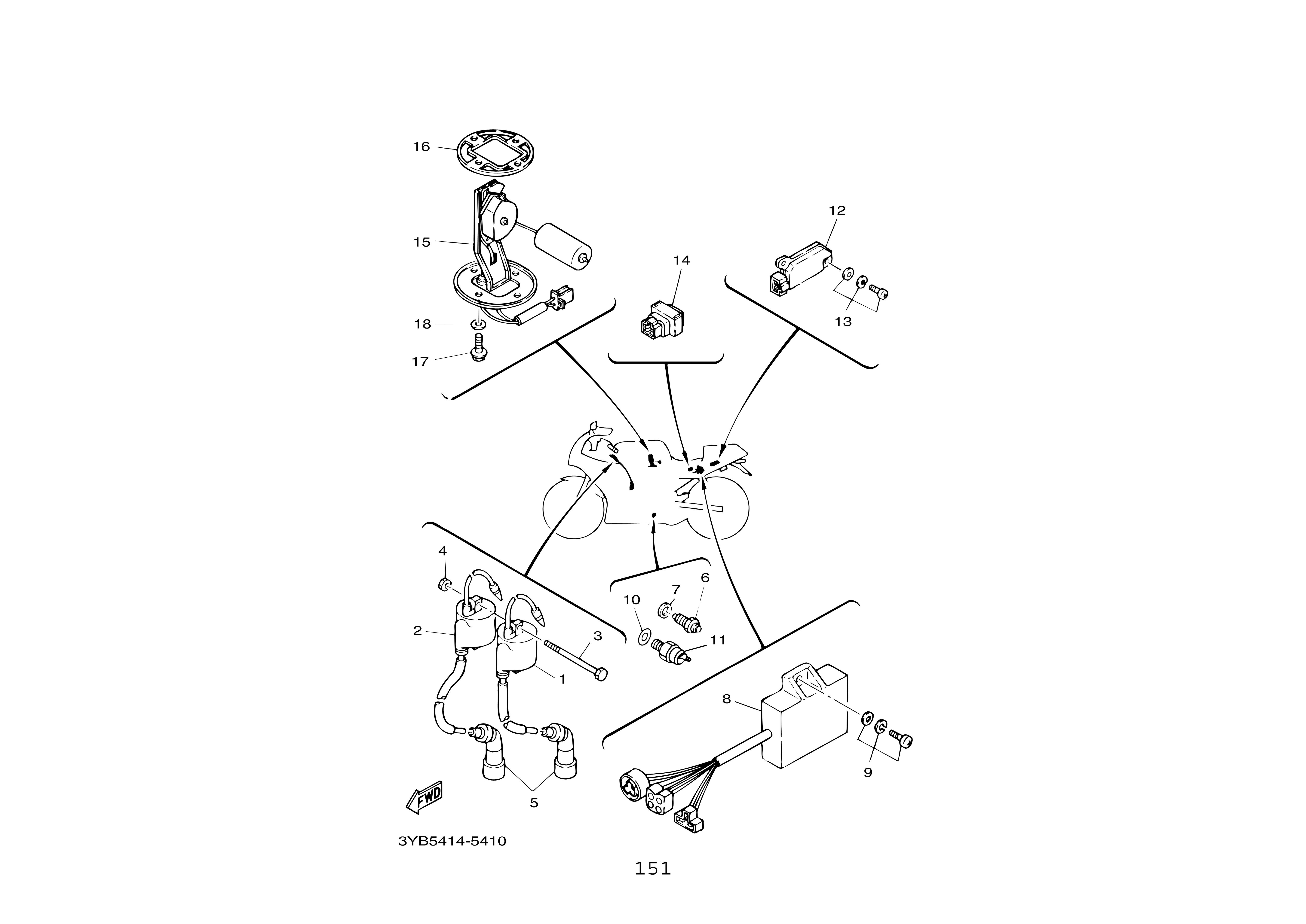

Fig. 47 電裝1 CDI 整流器 浮筒 考爾

1.  3KW-H2310-00     前點火線圈總成    1個
2.  3KW-H2320-00     後點火線圈總成    1個
3.  97007-06080        螺栓                    2個
4.  95307-06600        六角螺帽             2個          1.0m/Kg
5.  3KW-H2370-00     火星塞蓋總成       2個
6.  3KW-H2540-00     空檔燈開關總成    1個          2.0m/Kg
7.  90430-10148        墊片                    1個          M12*18 銅墊片
8.  3KW-H5540-00     CDI組件總成        1個
9.  97607-06316       六角螺栓附墊片    2個          0.4m/Kg
10.  90201-12172     平墊圈                 1個
11.  3KW-82560-00   感溫器                 1個
12.  3KW-H1960-03   整流器                 1個
13.  97607-06316     六角螺栓附電圈     2個         0.6m/Kg
14.  3KW-H1950-00  起動電源控制器     1個
15.  3KW-H5752-00  汽油油面感應器     1個
16.  3KW-H5753-00  橡皮墊片               1個
17.  95807-06014     凸緣螺栓               4個         0.4m/Kg
18.  90202-05193     平墊圈                  4個

---

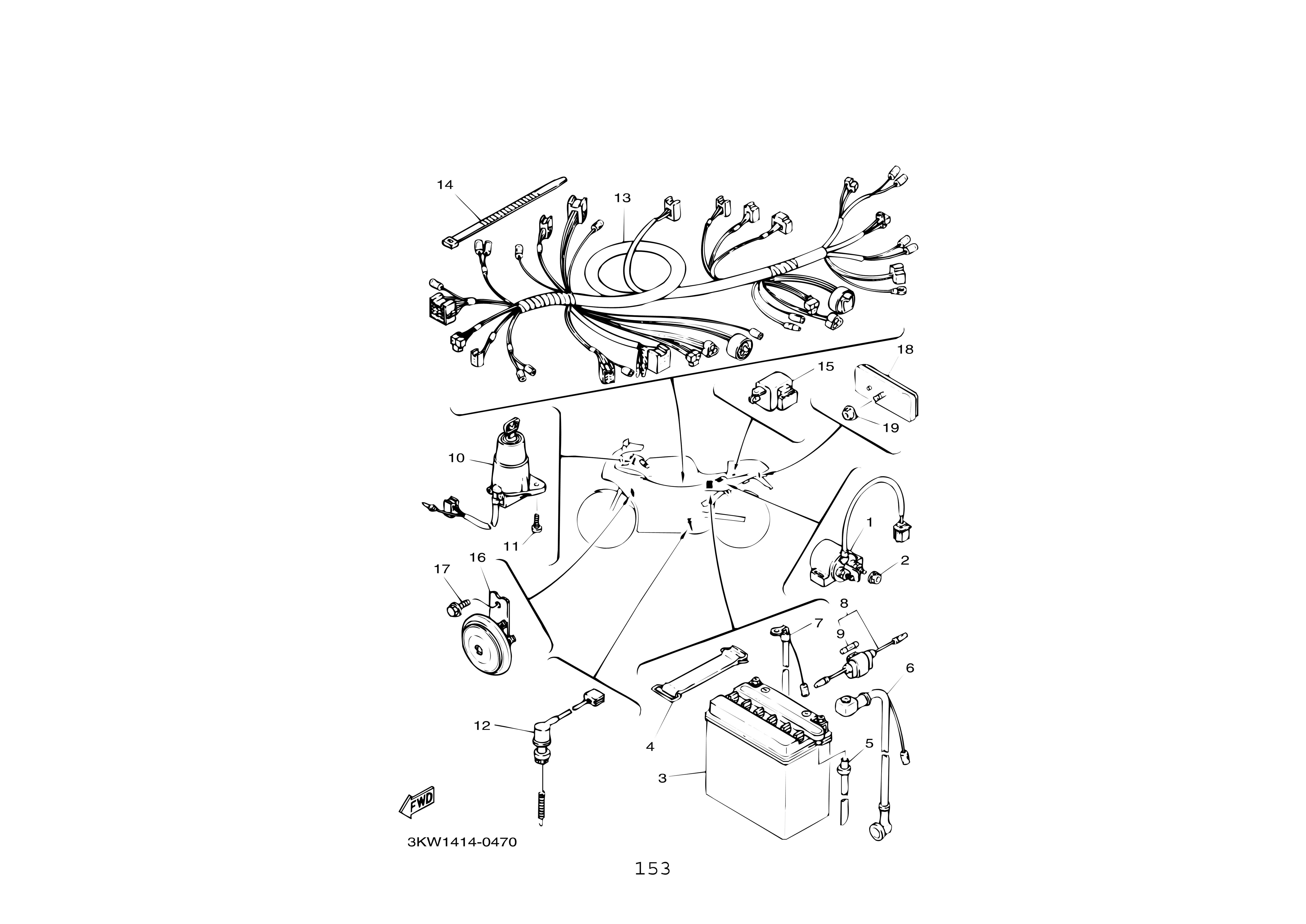

Fig. 48 電裝2

1.  3KW-H1940-01     起動繼電器         1個
2.  95307-06600        六角螺帽            2個
3.  3KW-H2110-00     蓄電池總成         1個
4.  31U-H2131-00      蓄電池束帶         1個
5.  90445-08660        管                      1個
6.  3KW-H2115-00     導線(+)              1條
7.  3KW-H2116-00      導線(-)              1條
8.  3KW-H2150-00     保險絲盒總成      1個
9.  2GE-H2151-00      保險絲               1個      6*25mm 20A
10.  3KW-H2501-00   主開關舵鎖總成  1個
11.  90149-06228      螺絲                  2個       1.3m/Kg
12.  3KW-H2530-00   煞車燈開關總成  1個
13.  3KW-H2590-10   電線總成            1組
14.  90464-12808      束帶3KW            1個
15.  1MH-H3350-V0   方向繼電器        1個
16.  3KW-H3371-00   喇叭                  1個
17.  95807-06012      凸緣螺栓           1個       1.0m/Kg
18.  3KW-H5130-00   後反射鏡總成     1個
19.  95707-05500      法蘭螺帽           1個       0.4m/Kg
20.  3KW-KEY00-10   鎖總成               1組

---

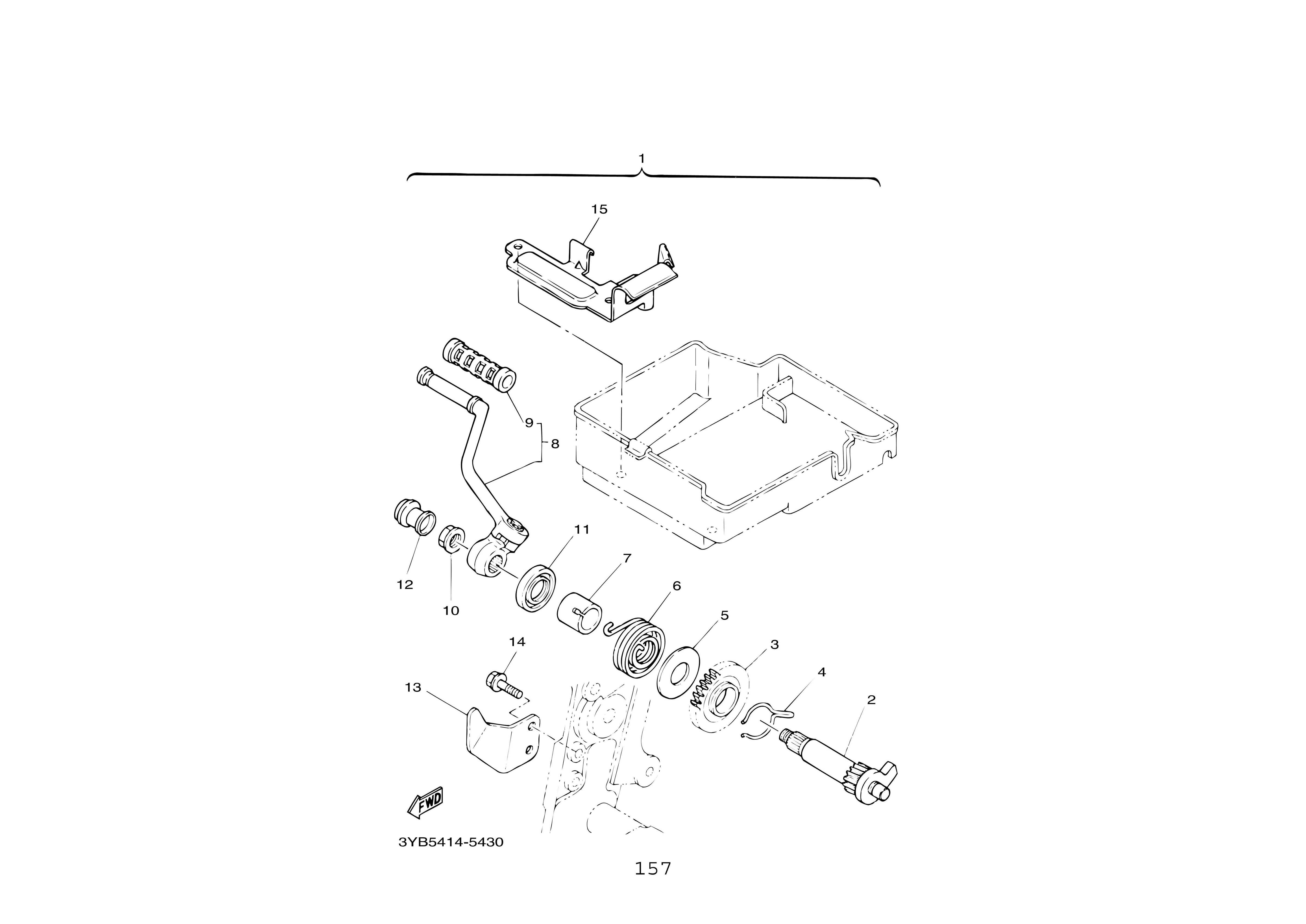

Fig. 49 選擇部品 踩發

1.  3KW-W1561-00  腳踏起動機構總成  1組
2.  3KW-E5660-00   腳踏軸總成            1個
3.  3KW-E5641-00   腳踩齒輪               1個
4.  90468-26048     止夾                      1個
5.  90201-202F9     平墊圈                   1個
6.  90508-26827     扭轉彈簧                1個
7.  3KW-E5666-00   隔筒                      1個
8.  3KW-E5620-00   腳踏柄總成            1個
9.  4X6-E5618-00    腳踩柄套               1個
10.  90179-12877    凸緣螺帽               1個      3.2m/Kg
11.  93109-20806    油封                     1個
12.  3KW-E5662-00  腳踩軸蓋              1個
13.  3KW-F741G-00  腳踩柄停止器       1個
14.  95817-08030     凸緣螺栓              2個      1.5m/Kg
15.  3KW-F175U-00  支架                    1個

---

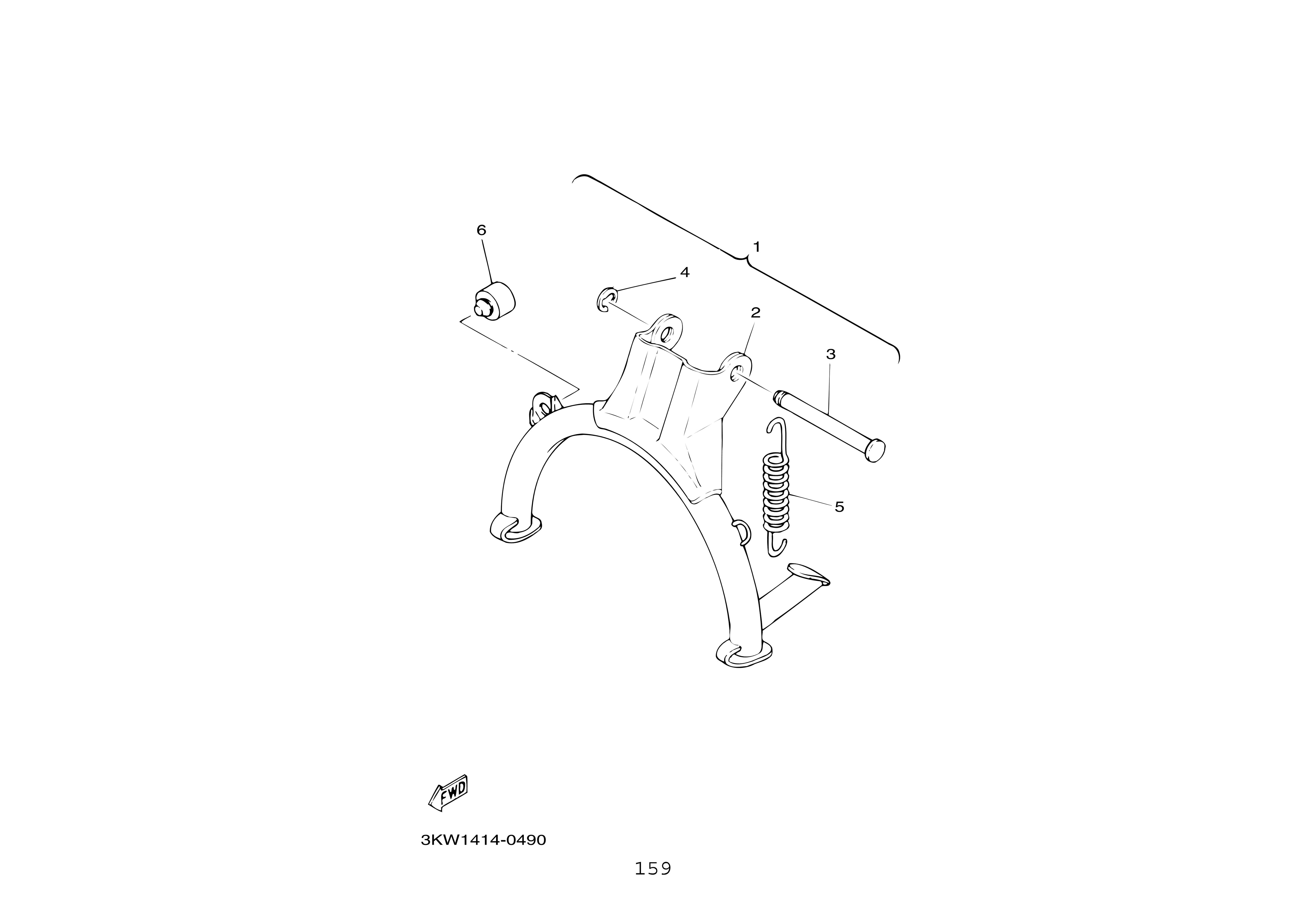

Fig. 50 選擇部品 中柱

1.  3KW-W2711-00    主支架總成      1組
2.  3KW-F7111-00     主支架            1個
3.  3KW-F7112-00     主支架軸        1個
4.  93430-10808        夾環              1個
5.  90506-35297       拉力彈簧        1個
6.  1MH-F7114-00     停止器            1個

---

本次整理，算長久以來的心願了，Zclub六月無預警離線真的嚇到...其實玩FZR算很幸福了，由於整個玩車的族群對於資訊科技的掌握，有趕上BBS&部落格萌芽，
乃至於大型論壇興起，因此相較於追風王牌等早10年的車款，網路上的資訊可是多上好幾倍，
因此才有狂人把全車拆解一一拍零件比對建檔，部落格上傳供人瀏覽，甚至於特規軸承油封的深度探討...


對於新手想玩老車，我覺得FZR還算友善，資料好找，只要用點心思，大多問題都有人解決，改裝也都嘗試過了，
玩老車就是三者，有錢,有時間,有心，至少要其中一個才能玩得起來，具備兩個可以玩得順利，三者就是完美了。

我覺得玩老車還有一點使命感，除了維持自己的車子漂亮，運轉正常，有能力也可以用自己的方式，延續老車文化的傳遞，這才是人車生活
對於能整理出這次的零件料號，是站在多位巨人肩膀上的結果，小弟倍感榮幸，以上


2022.7.24

用心的文章，特地登入給讚

詳細的整理,定要給讚的啦!!!

感謝分享

大大您好
3KW-H3518-00  燈泡 這顆，小里程的那顆小燈泡是T6.5  1.7W
用T5會太小容易接觸不良，改用T6.5 3W比較合適優^^
儀表其他位置燈泡如果買不到1.7W可以找3W；別用5W或是10W，溫度太高會燒壞周圍

離合器開關已停產，可以用新R3的，料號:5BP-H2917-00，只是要再做一個小2P母接頭

AccorK 發表於 2022-7-24 18:03
Fig. 34 前主缸

1.  3TJ-W2587-00      主缸總成       1個   3TJ料號,FZR400RR下放

老車不死，只是凋零。

嗯~~

剛入社會時的夢幻車種
如今和我一樣
逐漸凋零
