AMA S780 In VP125Fi

分類: 心得 沙羅季曼 2020-8-7 06:32 顯示全部回文 |閱讀模式
27 4442
我在友站,從發想到買工具開始紀錄...
直至昨天全部完工,歷時約1個月~
撰寫文字應該破萬了吧?!
主要是在等振興券排隊潮消退...

這裡不乏專業的開箱文和各車種安裝分享...
所以,我分享我VP125Fi安裝方式給同VP125Fi車主參考!

我先做功課,最後確認將購買AMA S780這機種~
接著再沙盤推演,研究安裝方式!

後鏡頭安裝位置和方式基本上沒什麼選擇~
所以,重點就在前鏡頭了!
我並不喜歡外掛方式,所以決定將前鏡頭埋入H殼裡...

我先上網搜尋VP125Fi H殼相關圖片和安裝行車紀錄器的分享文~
其中...yenwei15分享的安裝方式給了我不少想像空間!
https://forum.jorsindo.com/thread-2448871-1-1.html

當對於自己構想的安裝方式有九成把握~
同時靜待振興券排隊搶購潮退去時...
我的馬桶隔熱工程先進行...
https://forum.jorsindo.com/thread-2553189-1-1.html
雖然實測結果並沒有預期的隔熱效果!

7月27日,振興券排隊搶購潮應該過了~
我這才去郵局買振興券,然後馬上前往經銷商買了AMA S780!
振興券從入手到花掉,歷時應該不超過1小時...
包括內人贊助了2000元的額度!
拚振興,我也是不遺餘力的...

中間因故耽擱了幾天!

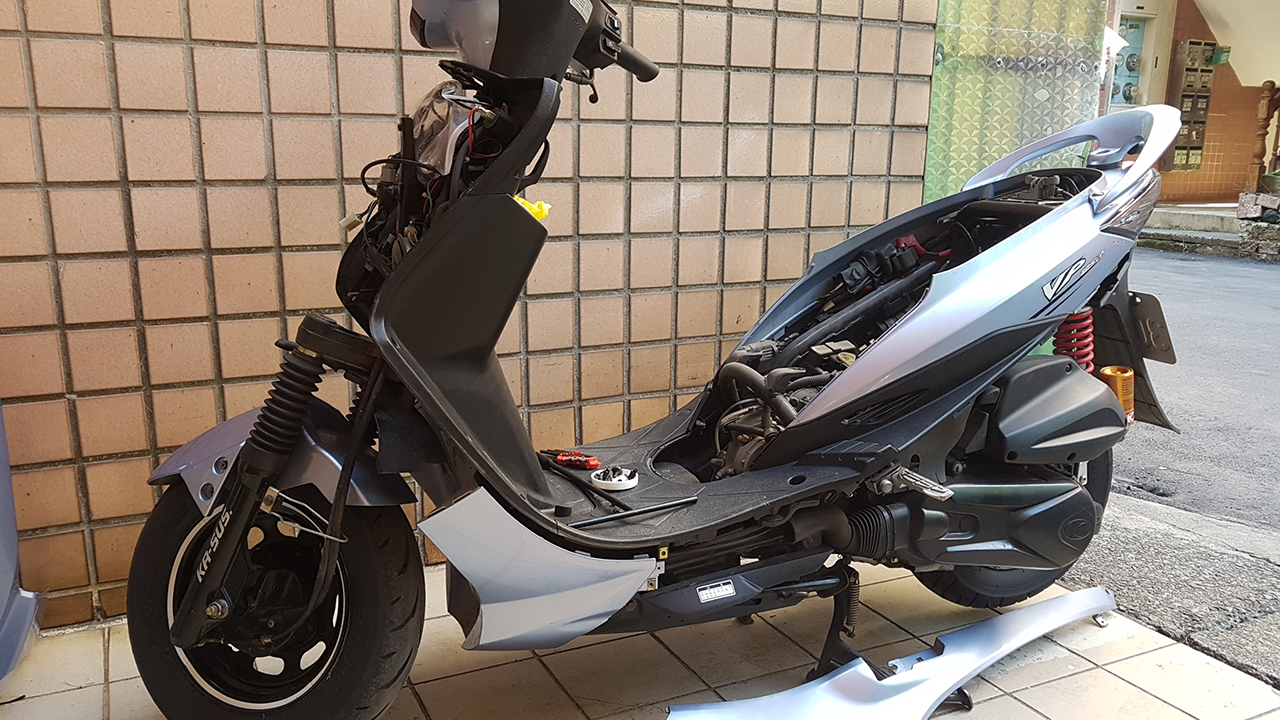

直到7月31日,正式拆H殼動工...

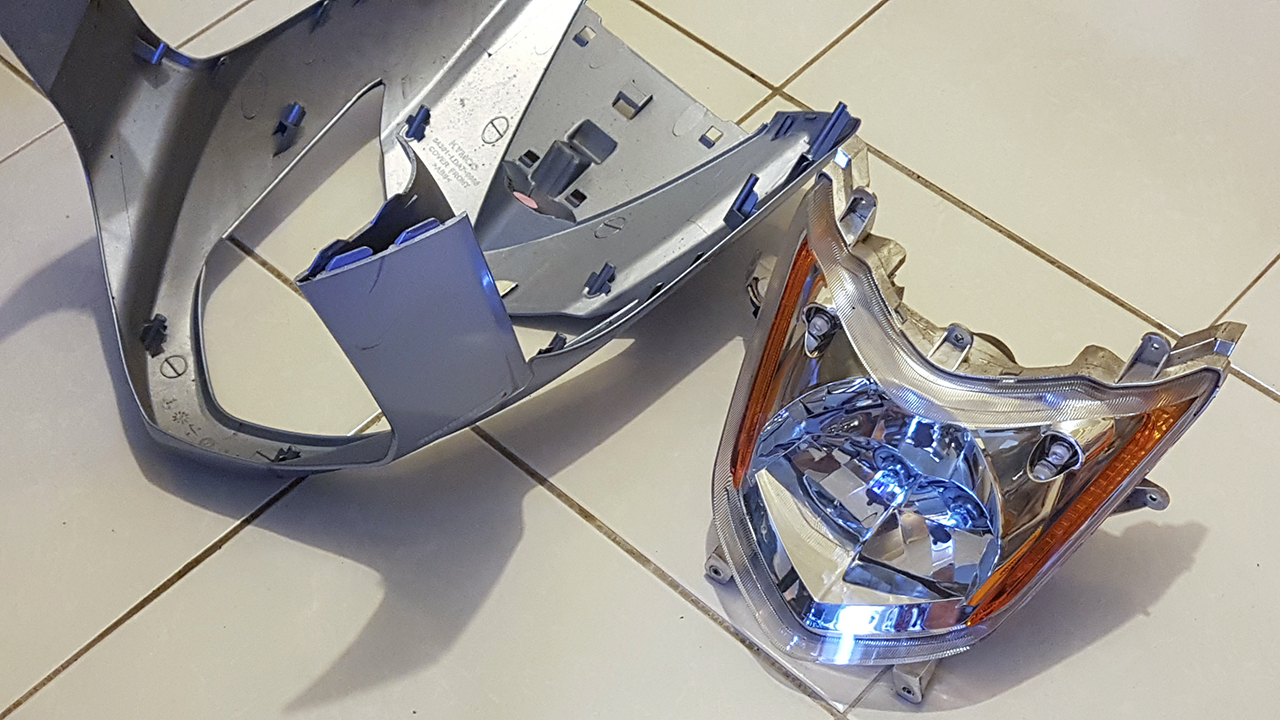

將H殼拆回住處,並將大燈總成拆下~
一來避免損傷,二來減輕重量...

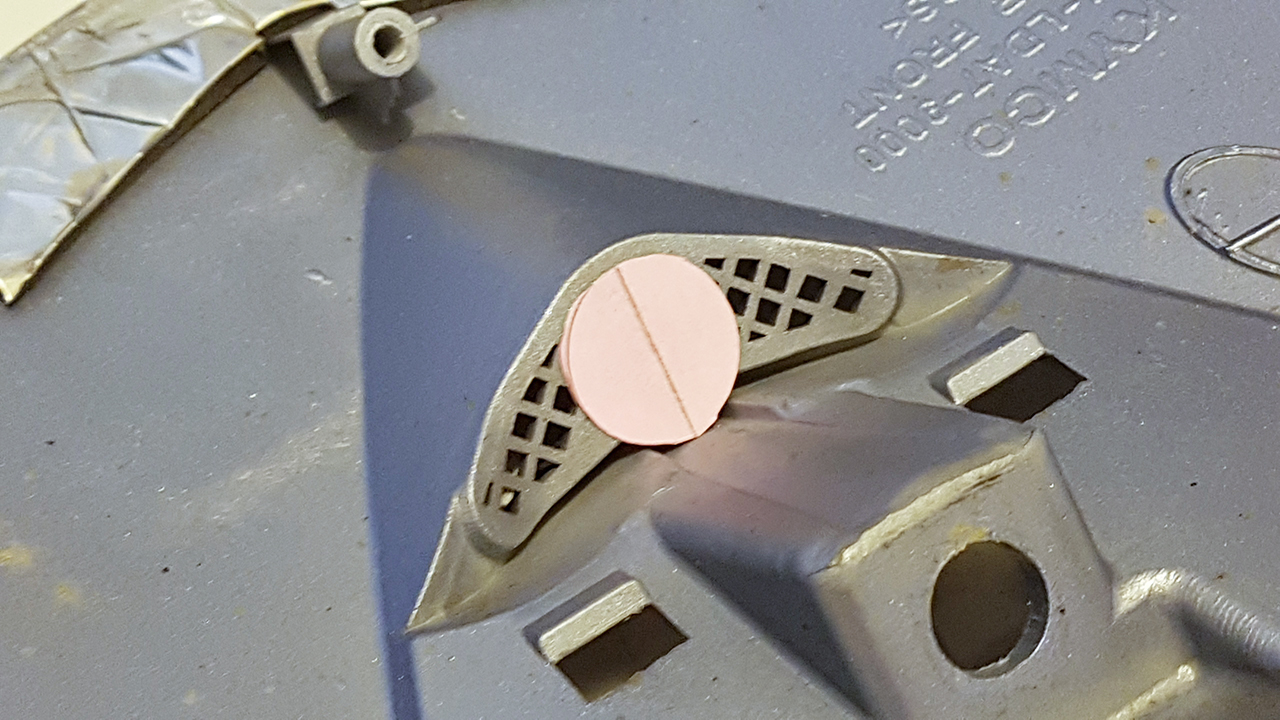

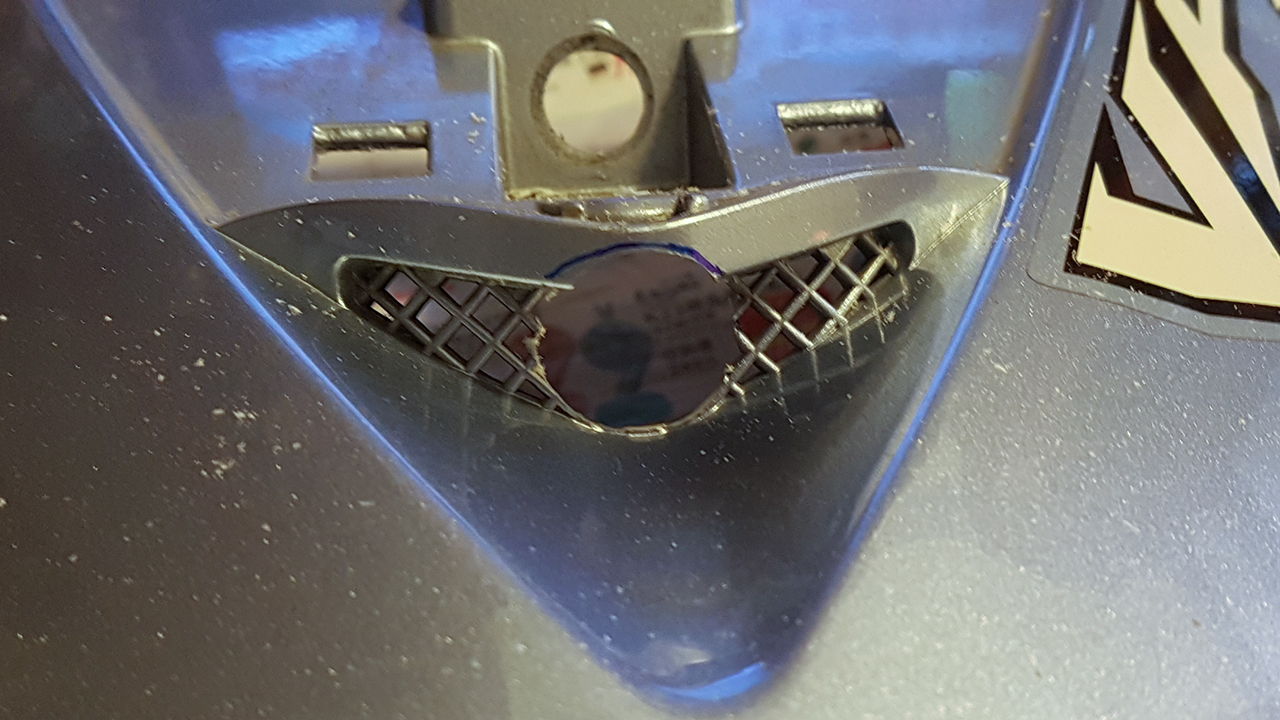

準備畫線,鏡頭前端較細,但仍大過喇叭孔~

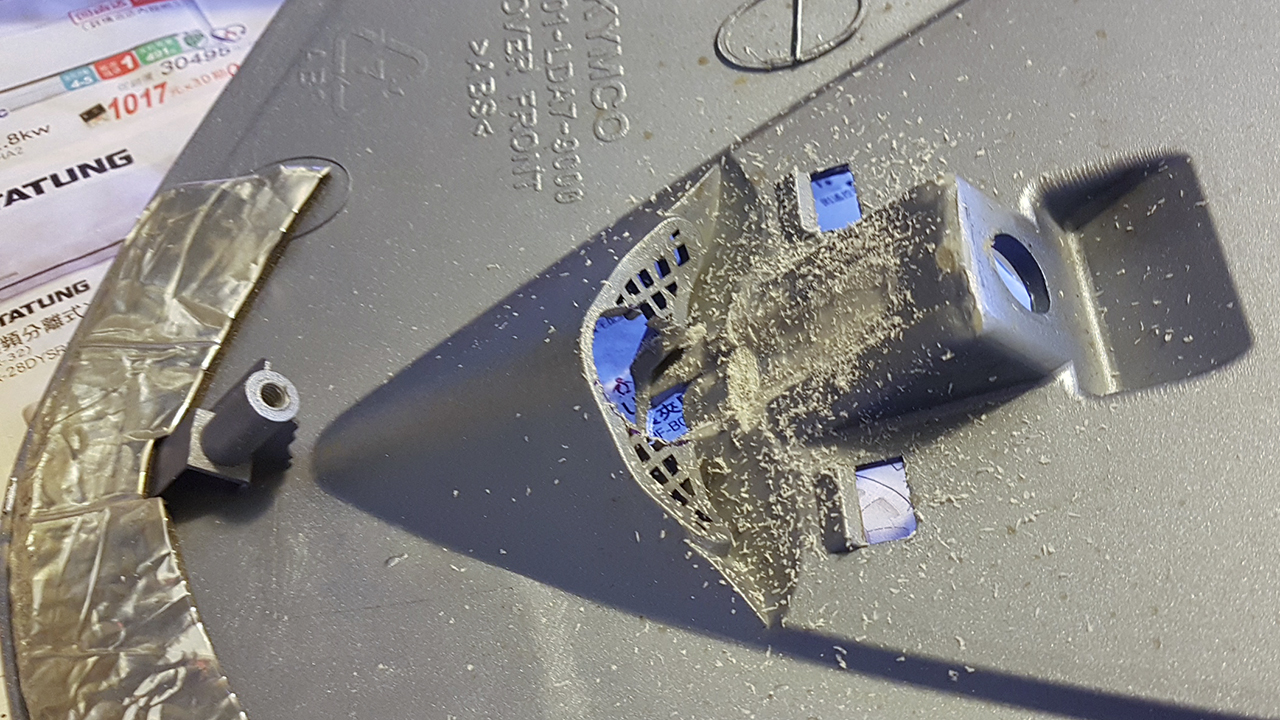

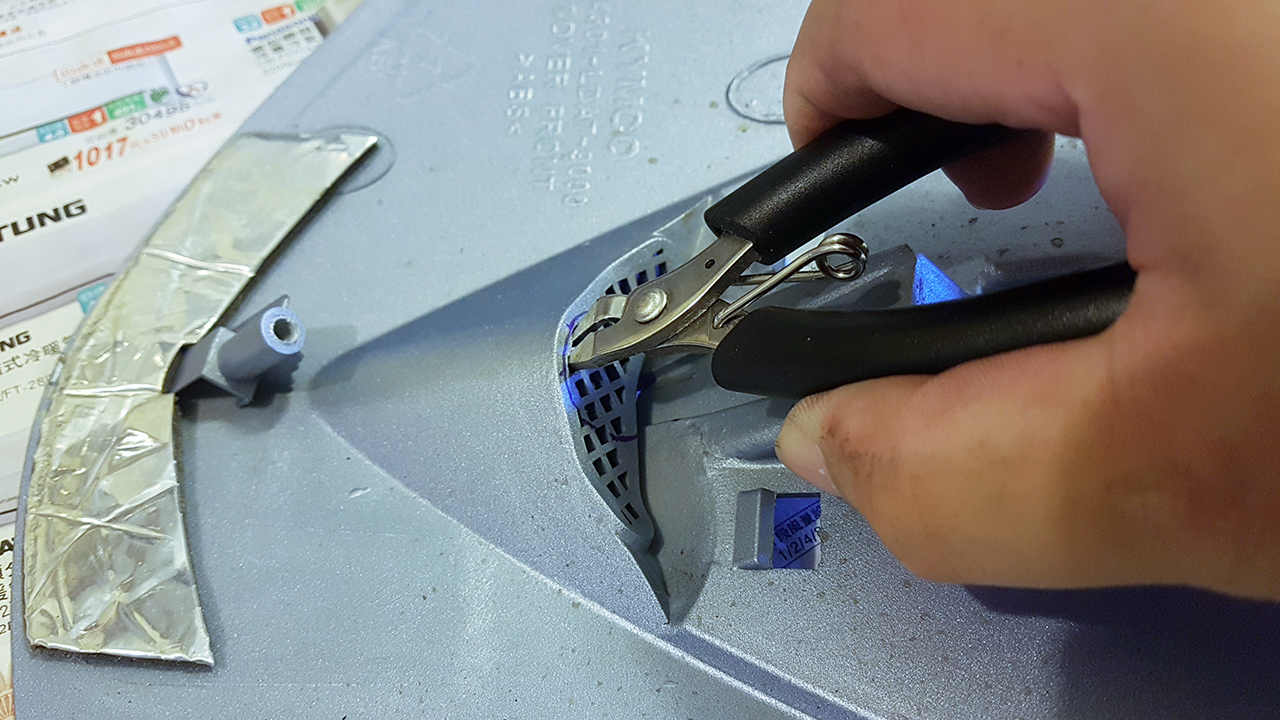

先用斜口鉗剪除不要的大部份!

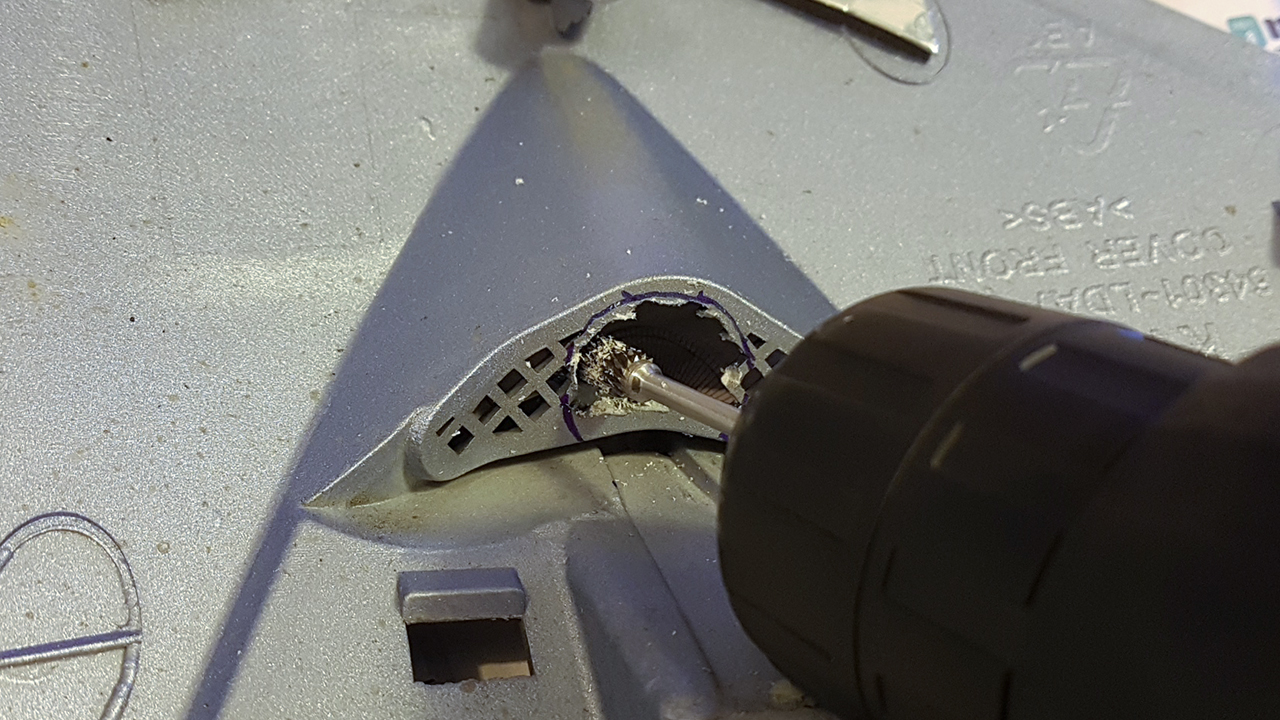

接著就是重頭戲了,特地購買的旋轉戳刀登場~
當然,為了電動工具而購買的電池也同時登場!


事半功倍,旋轉戳刀果然好物!
工欲善其事,真的必先利其器...


鏡頭尾較粗,所以稍微刨出凹槽!

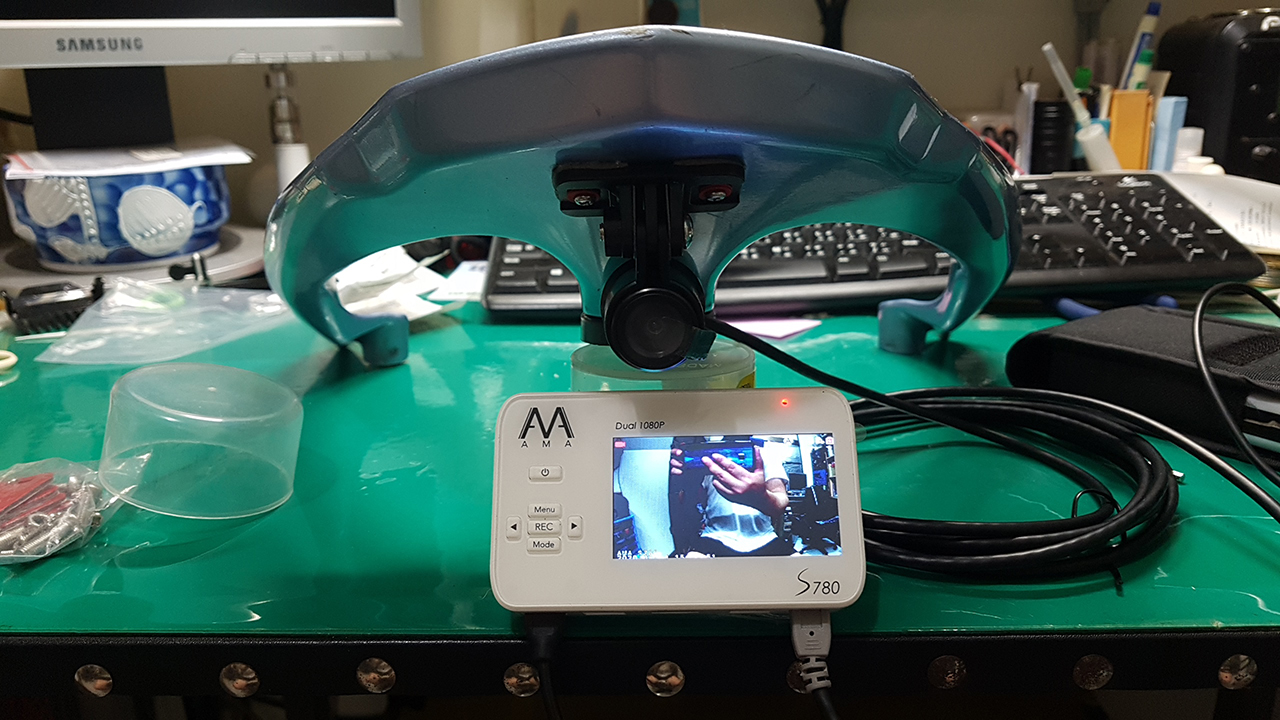

假組,成果蠻滿意的!


鏡頭沒全外露,我覺得這樣挺好看的,但......

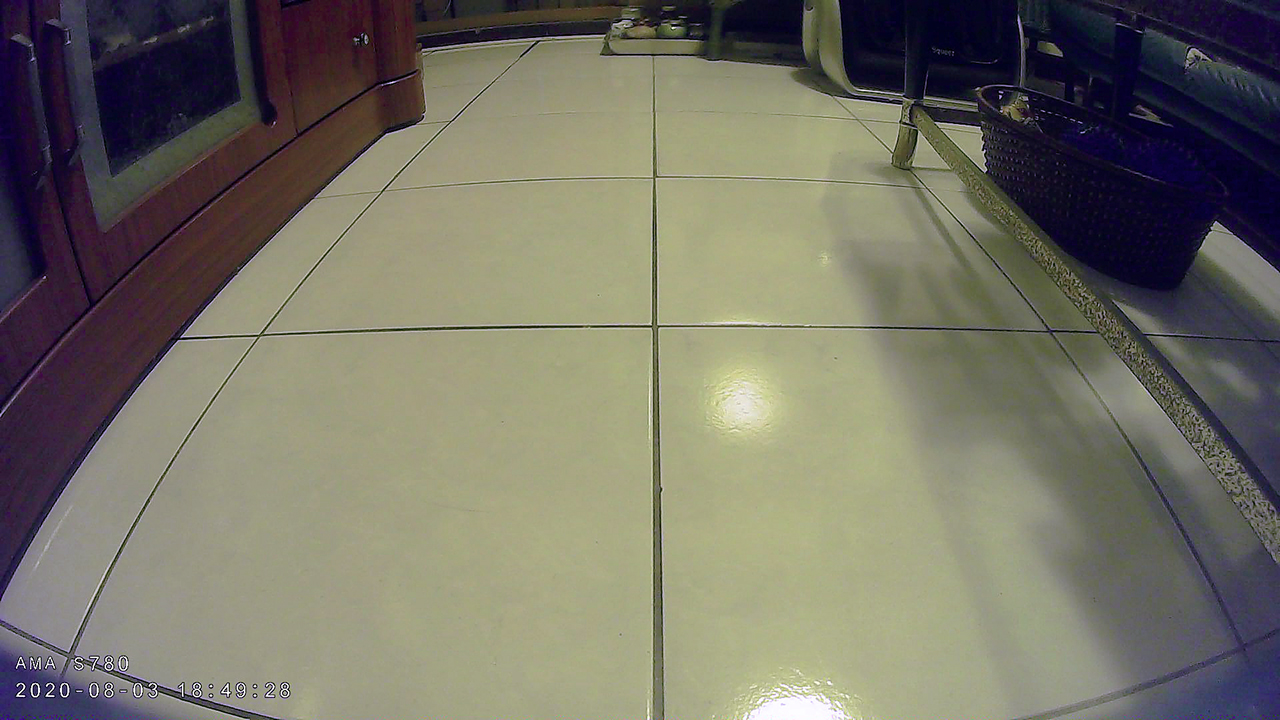

居然有暗角,拍到H殼了!!!


只好再盡力挖,用力修,把鏡頭再外推...
已經一拜,再外推就不好看,用束帶固定鏡頭!


仍有暗角,但小很多,我就不強迫症了...


把H殼裝上車,同時調整水平~

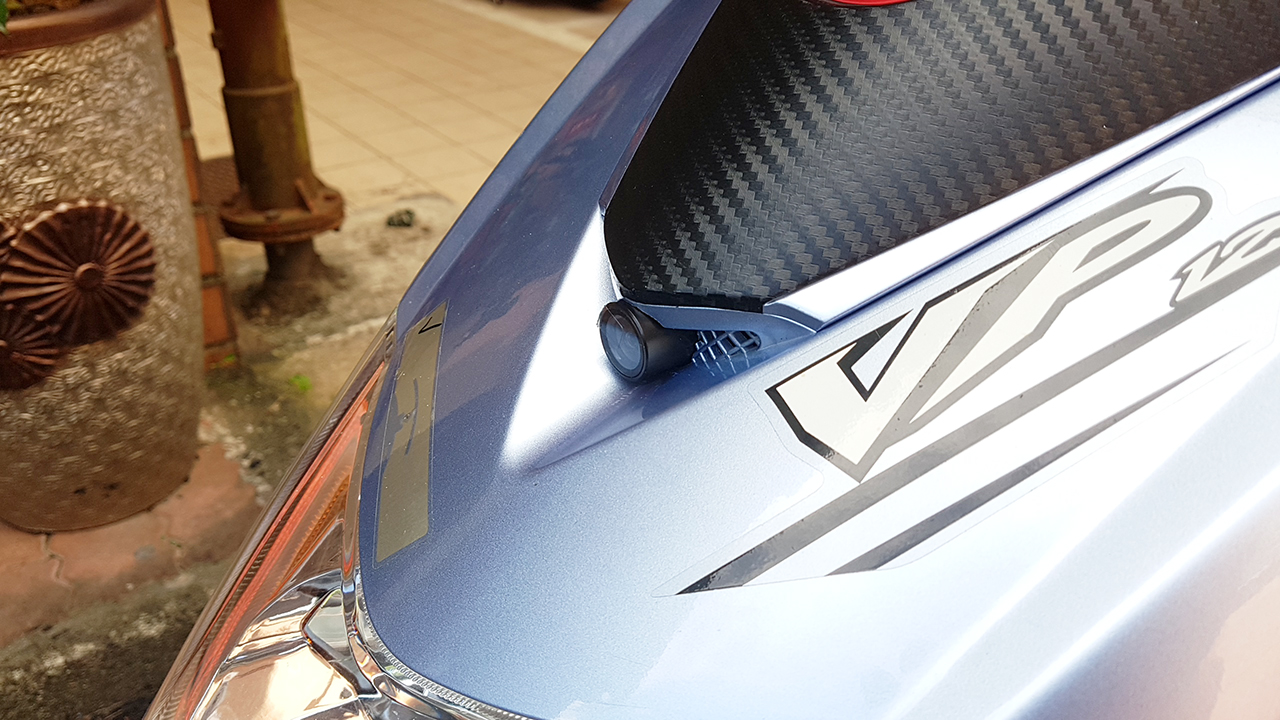

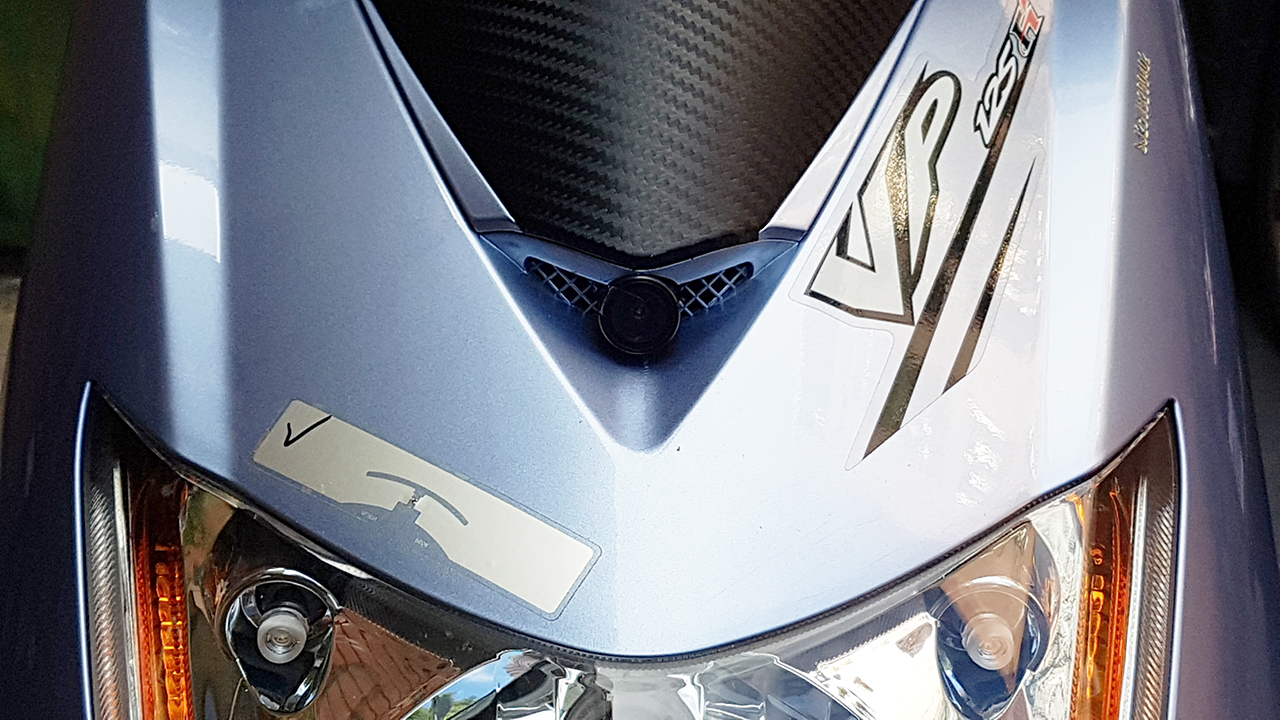

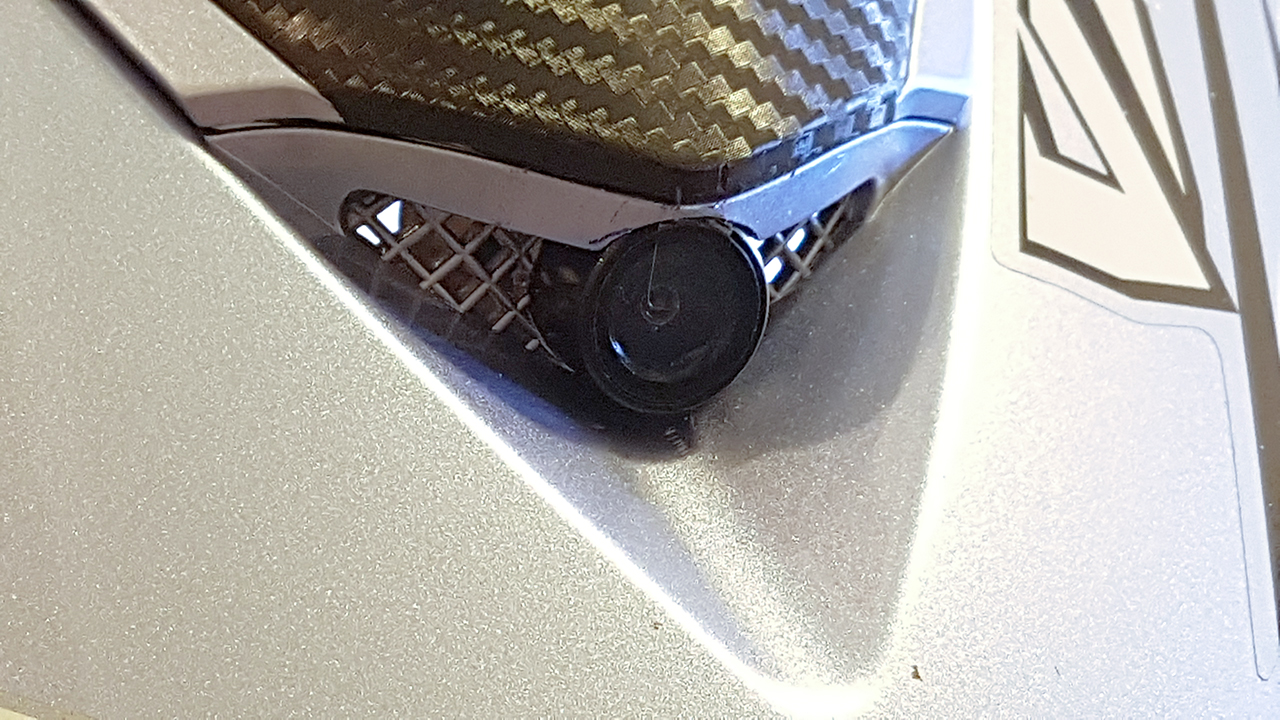

正面,可惜右上緣弧度修過頭了...(又犯強迫症~)


這樣竟還能拍到H殼,算是廣角鏡頭的壞處嗎~


感覺還是沒有水平,完工前再調整!


後來,強迫症還是發作難以遏止...

由於鏡頭和線材並沒有做分段和快拆!
所以,一旦完成佈線...
就不太可能再拆下來,除非故障!
因為要拆鏡頭,得拆車頭和半邊車殼及馬桶...

因此,我反覆想了又想~
我覺得......
我應該無法忍受畫面左右下角視線死角!
所以正式走線前...我決定再修改!

修改重點:
1.鏡頭再往外推,盡可能讓暗角完全消失
2.視角再往下壓,水平分割比例約上4下6

也因為束帶無法有效的固定,容易使鏡頭左右移位~

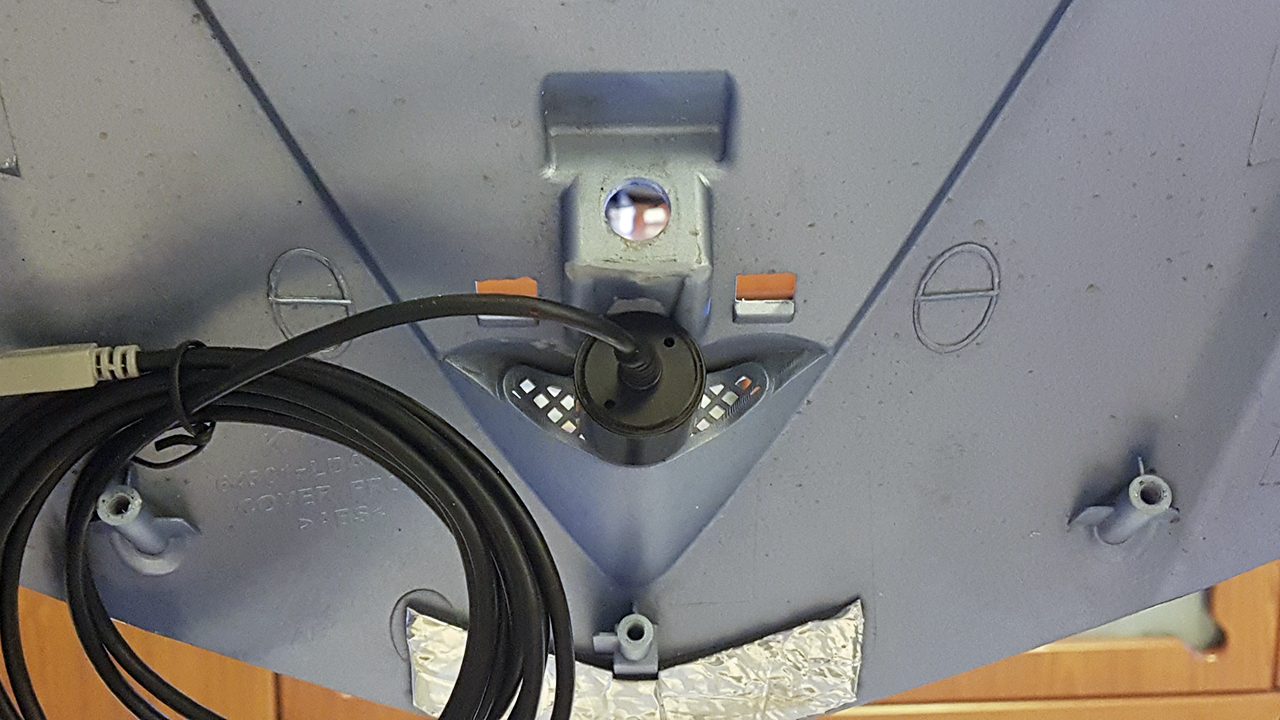

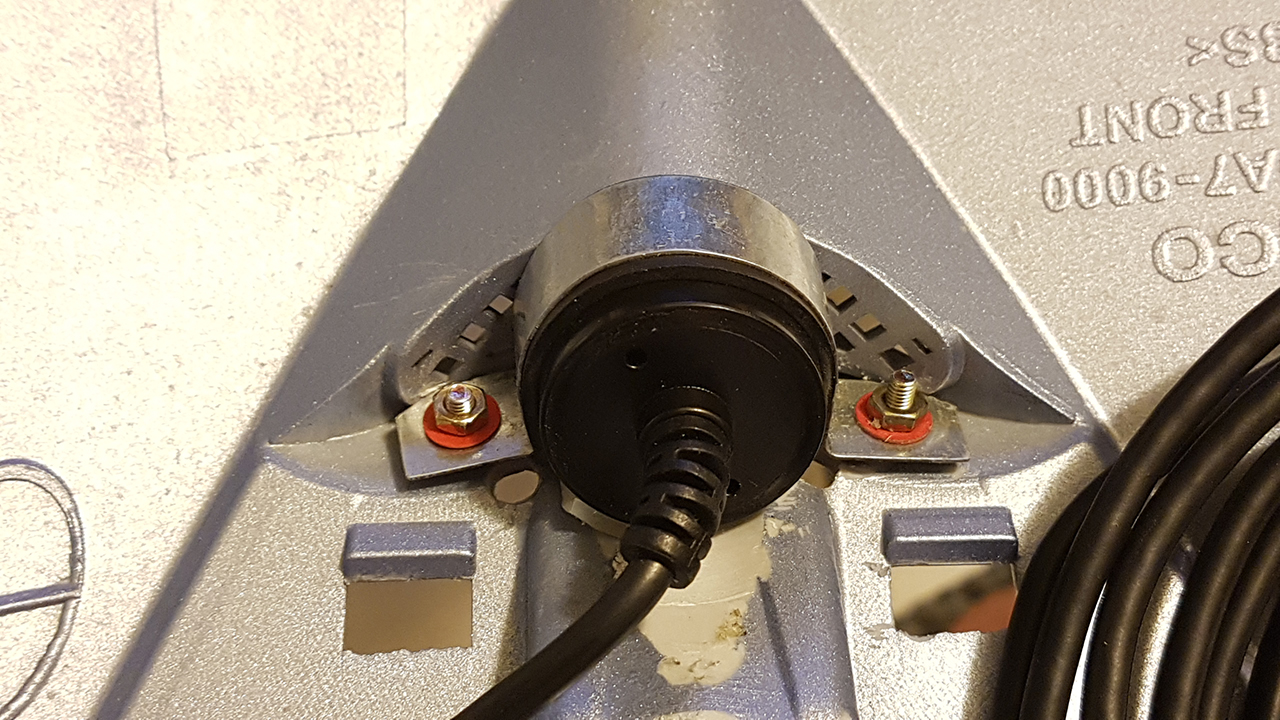

我也決定改用金屬片+橡皮墊片固定!





金屬片是薄的鍍鋅板...
電腦機殼拆下的檔板,廢物利用!
PS.以後可能會生鏽~

再擴孔其實真的很有限!
孔洞不能擴到跟鏡頭後半部一樣大~
鏡頭可能會掉出來,畢竟沒使用原廠固定環...

這應該是極限了!!!

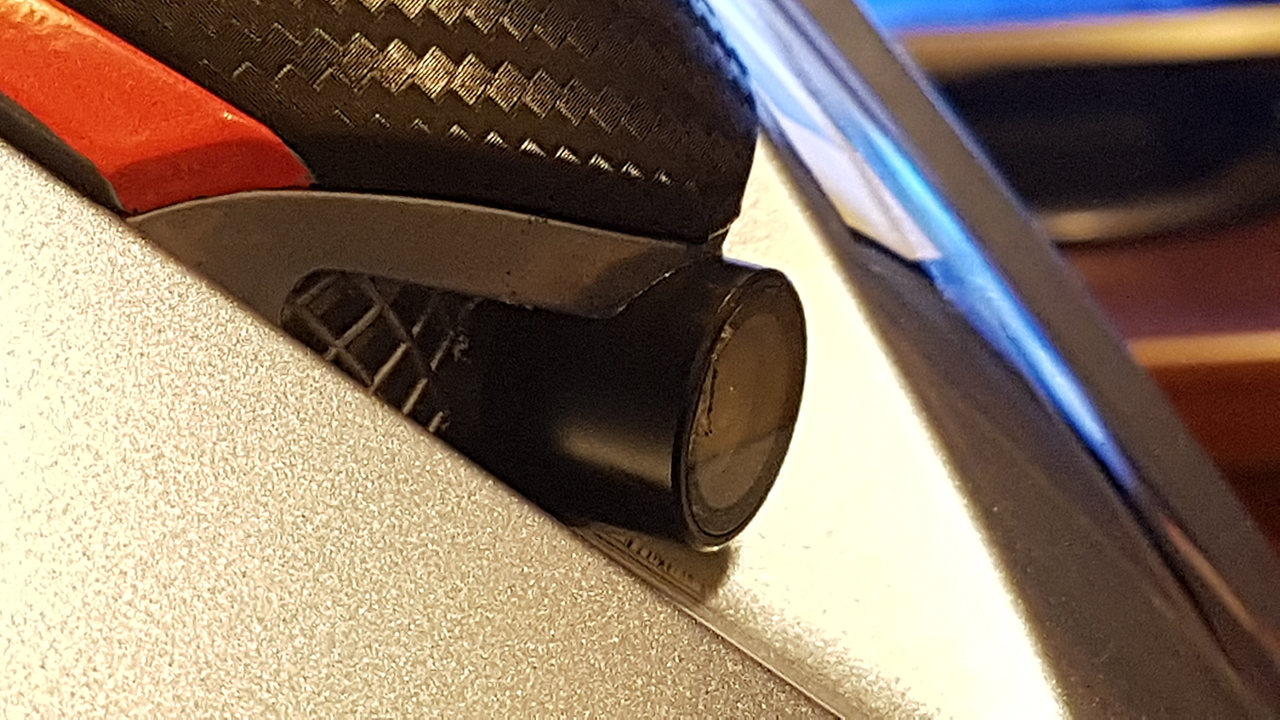

(順勢貼了橘紅色反光貼紙美化一下小盾)

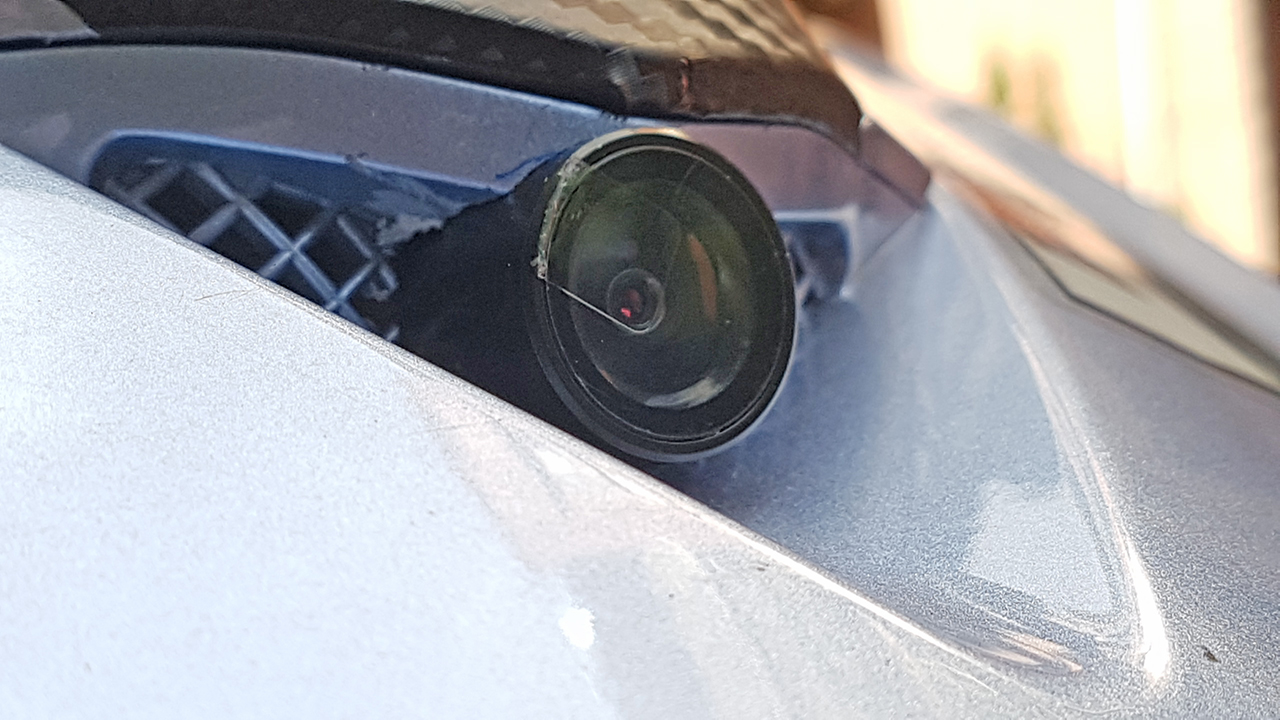

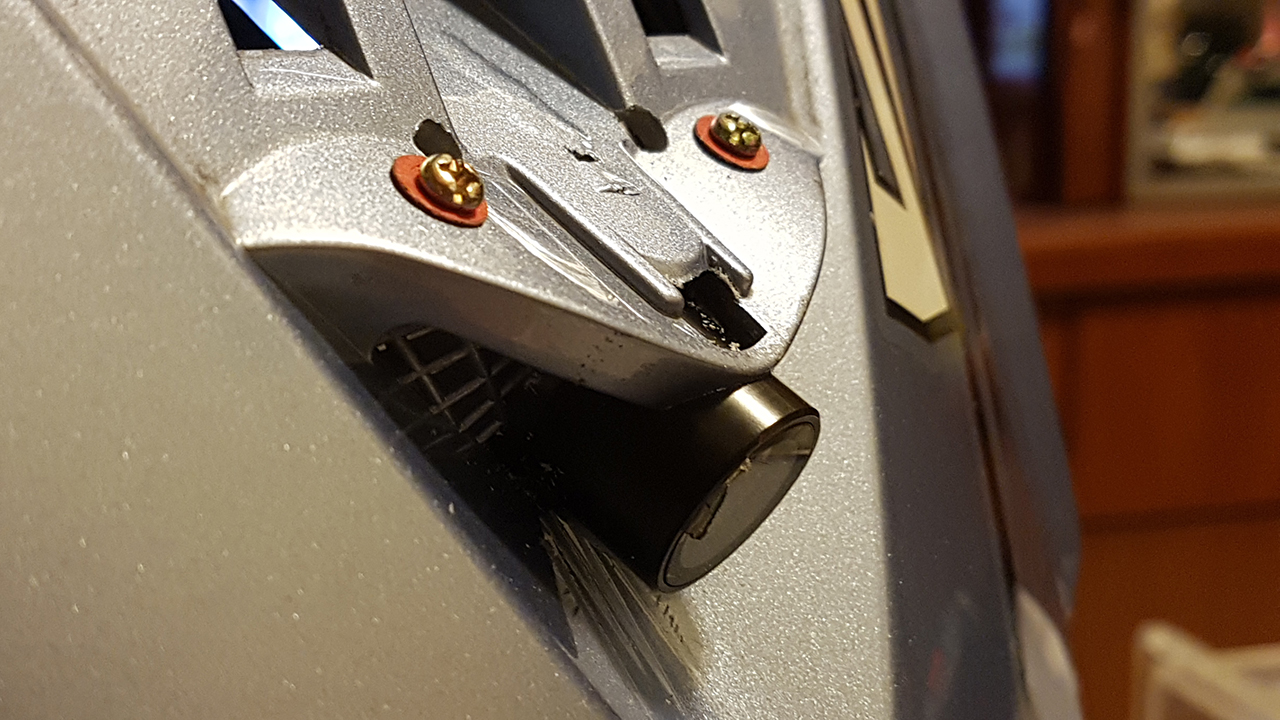

最後,調整到暗角只剩一點點點點......
可是估計視角高度會跟原本差不多~
水平分割比例大約上5下5...



裝在這個位置......
無暗角和低角度,我只能二選一!
魚與熊掌,無法兼得~

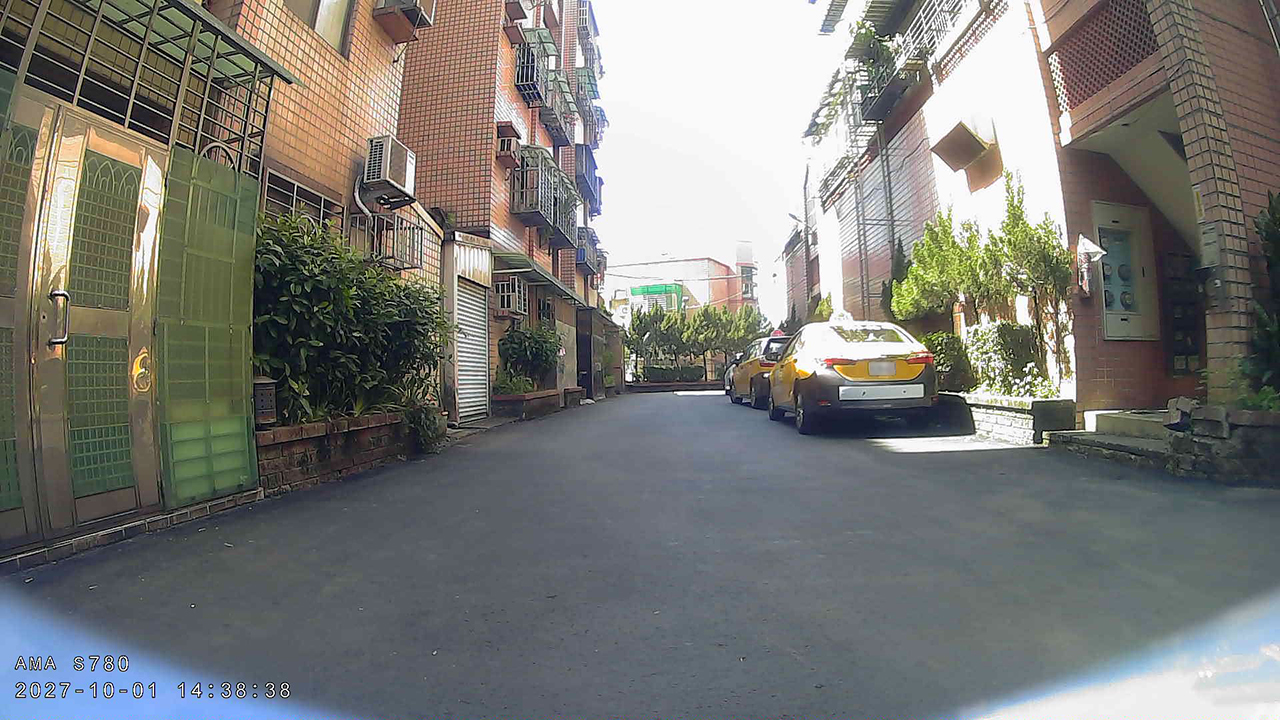

但看錄影擷圖對照!
我覺得已經沒得嫌了......

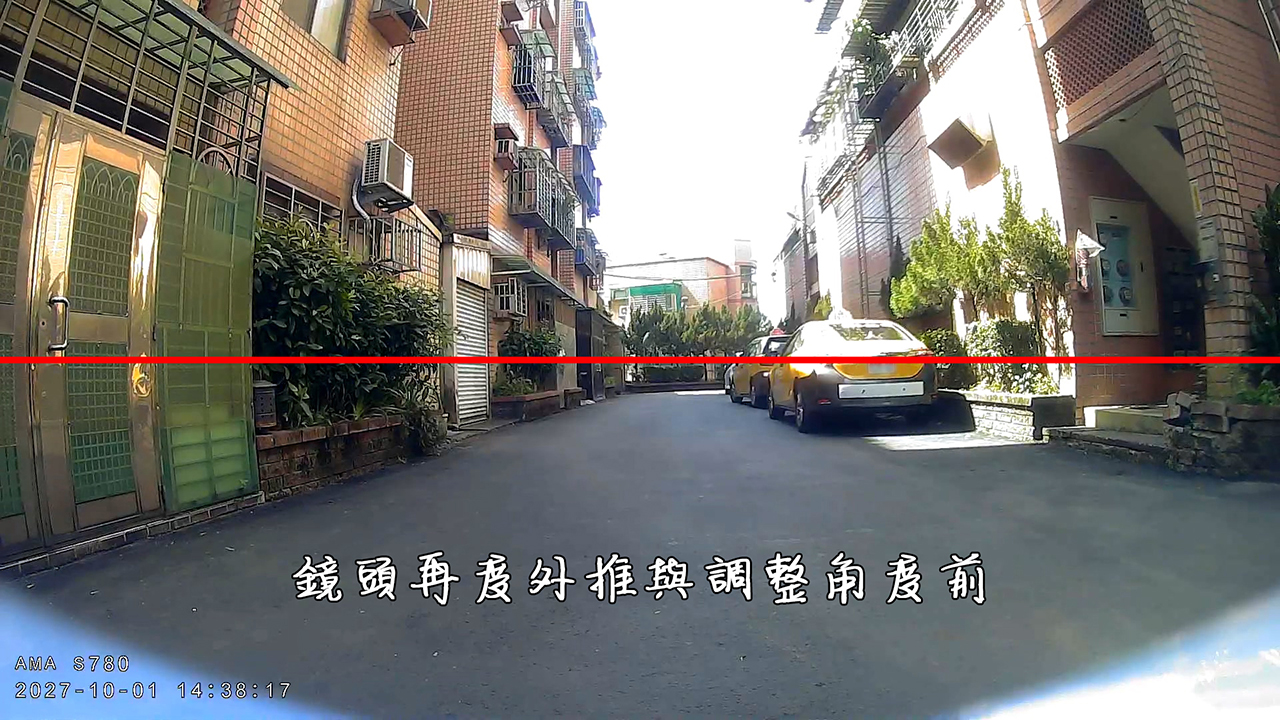

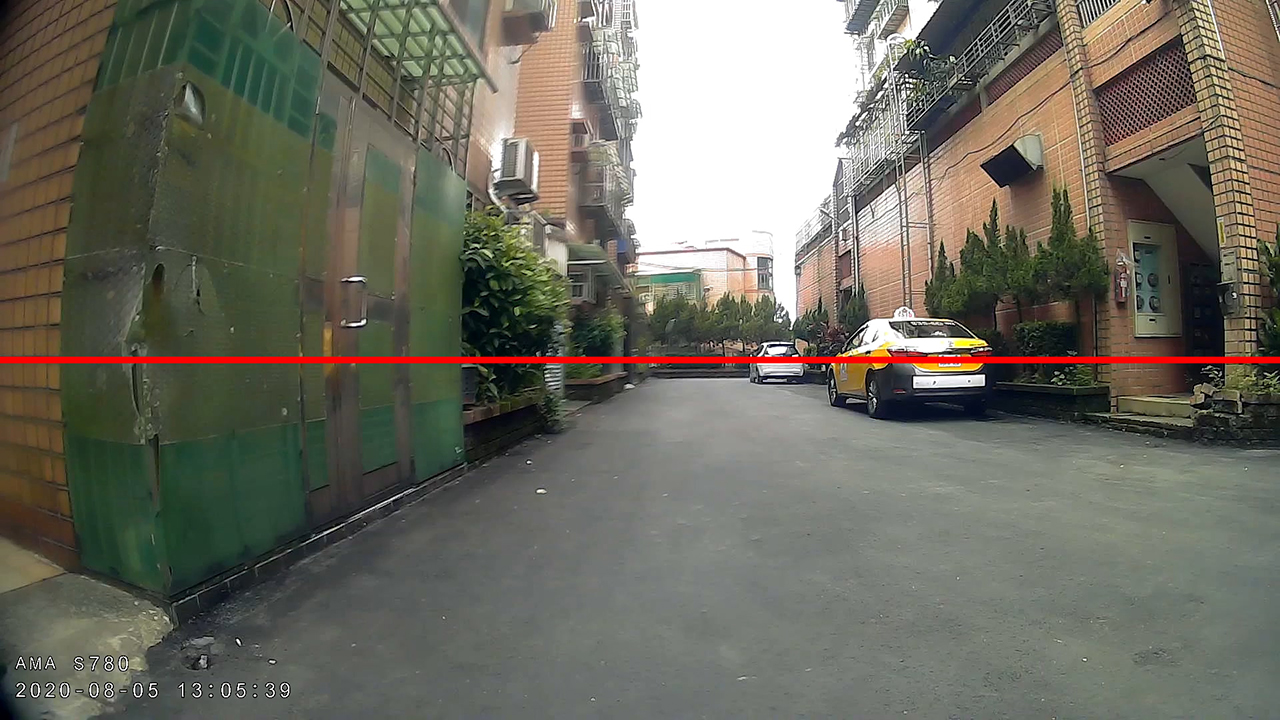

調整前,不但暗角超大,鏡頭角度也是偏上的!

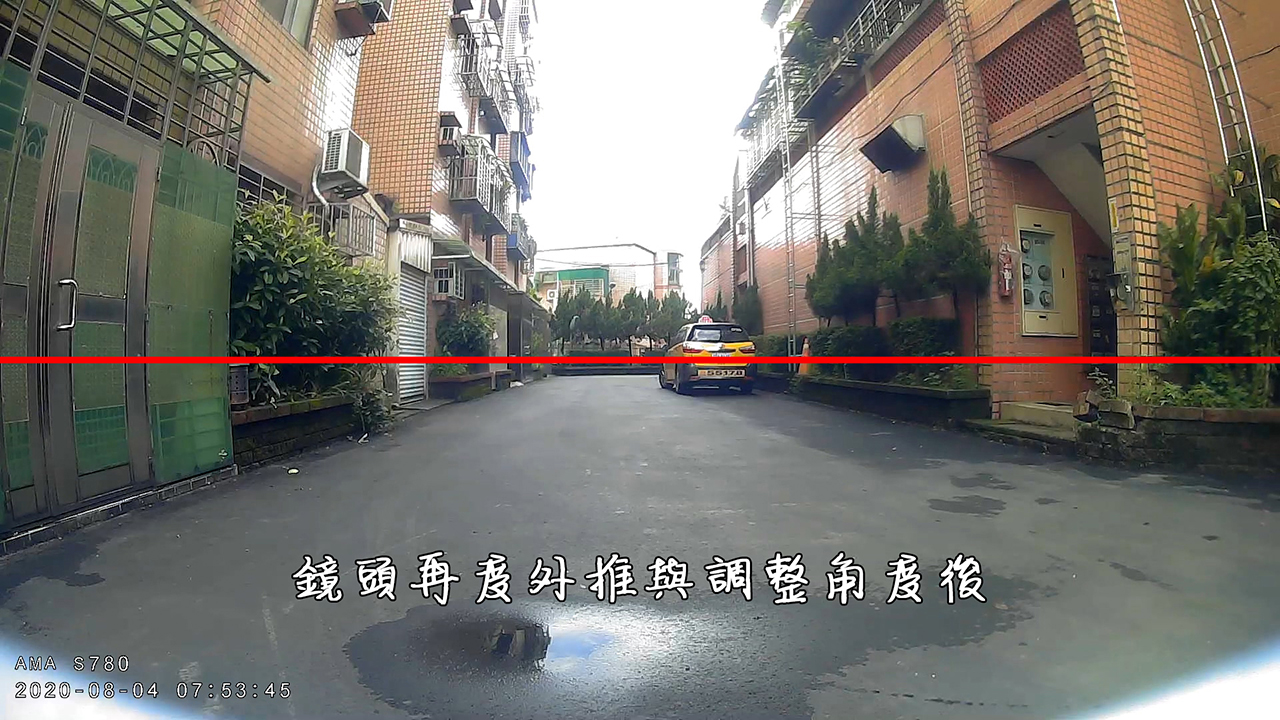

調整後,暗角小了好多,鏡頭視角也有稍微往下一些...





後鏡頭安裝...

因為有比較特殊的走線方法!
所以一樣把扶手拆回住處加工~

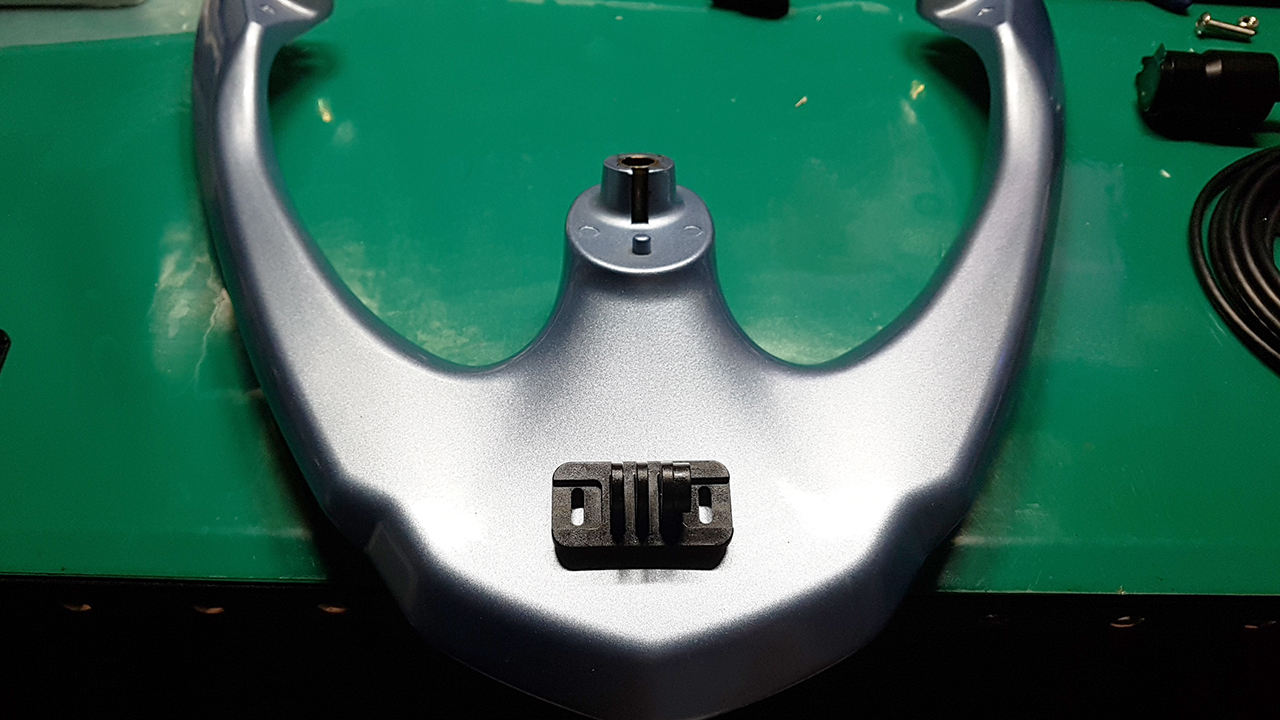

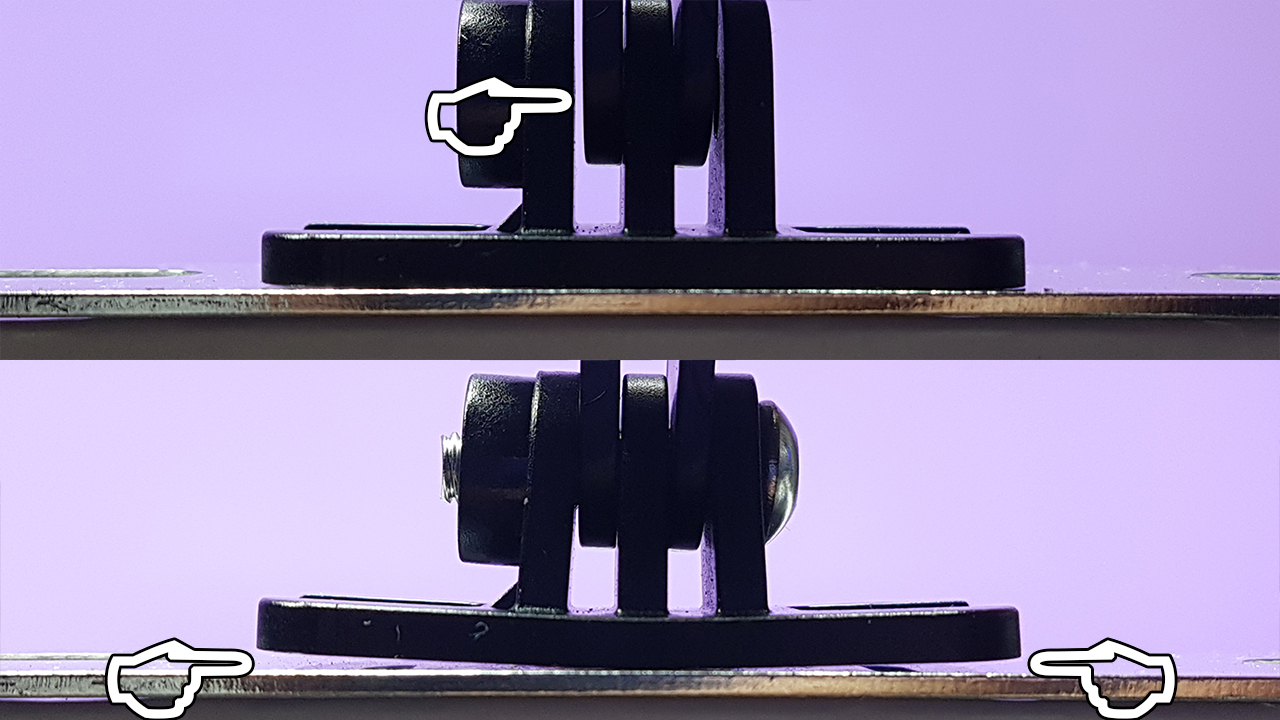

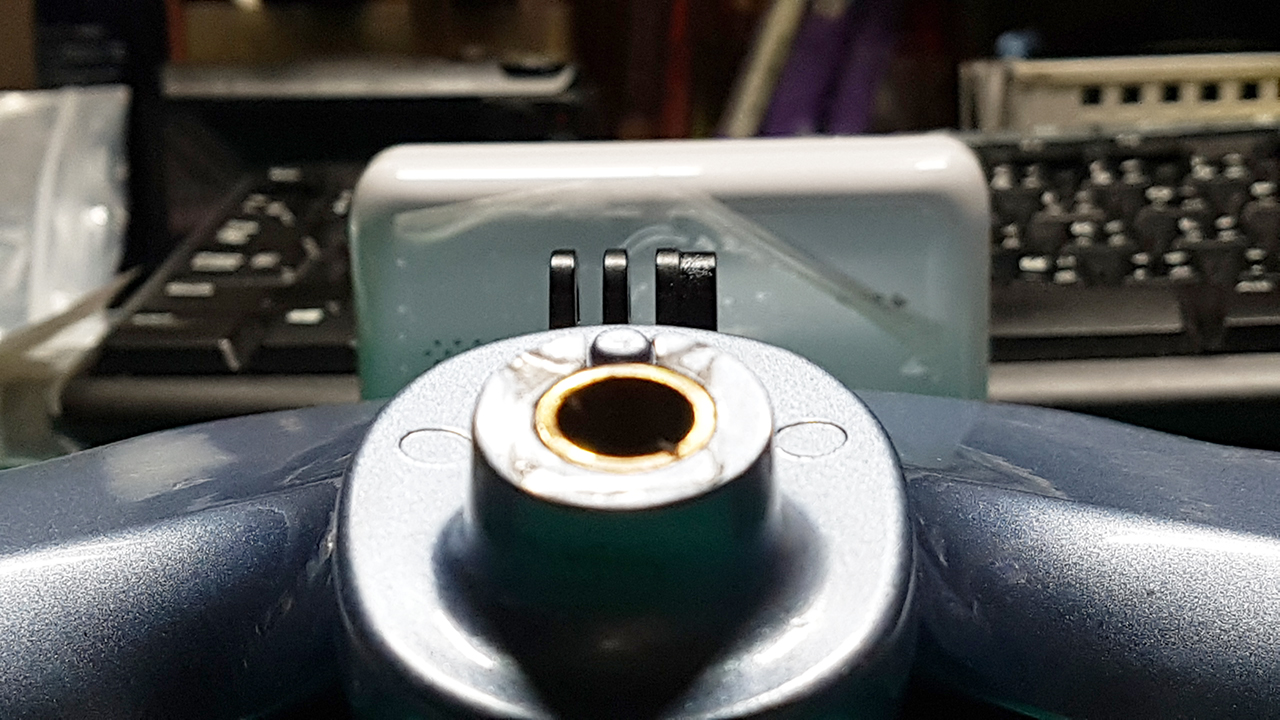

這個鏡頭固定座實在不知要怎麼前後標齊,左右對正~


最後,採用這種方式...
當過兵,打過靶的應該都會!!!

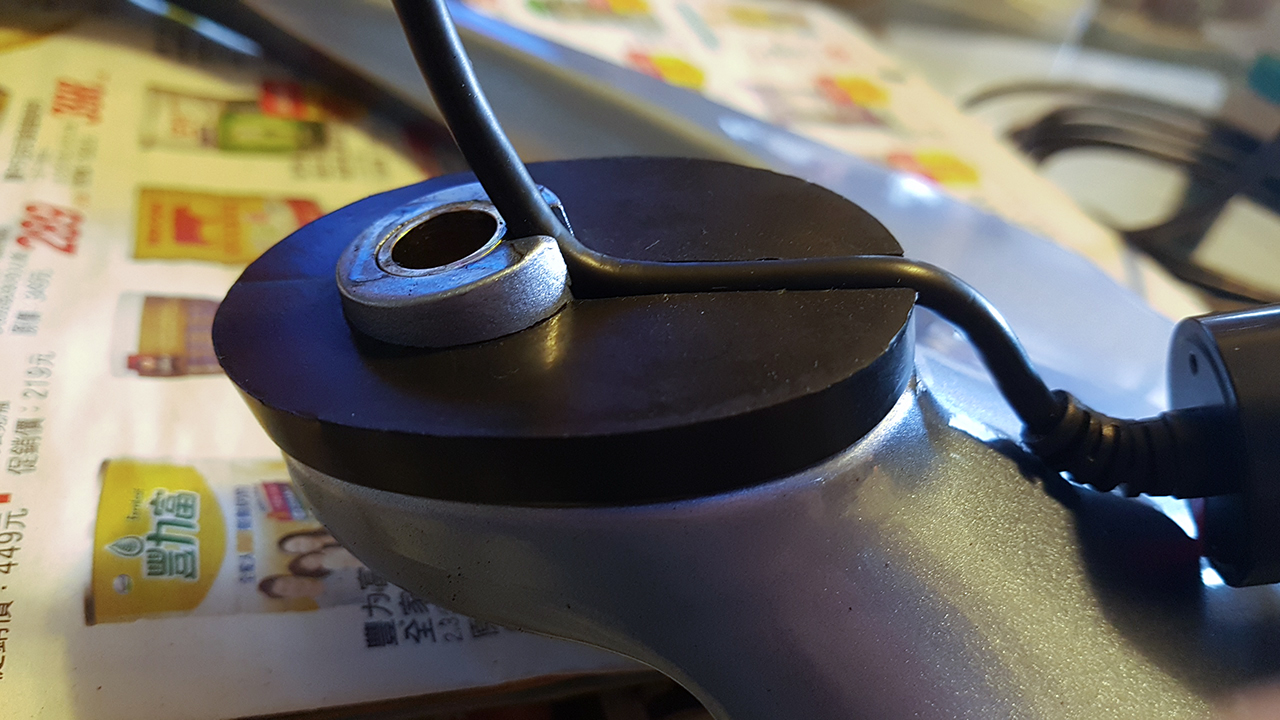

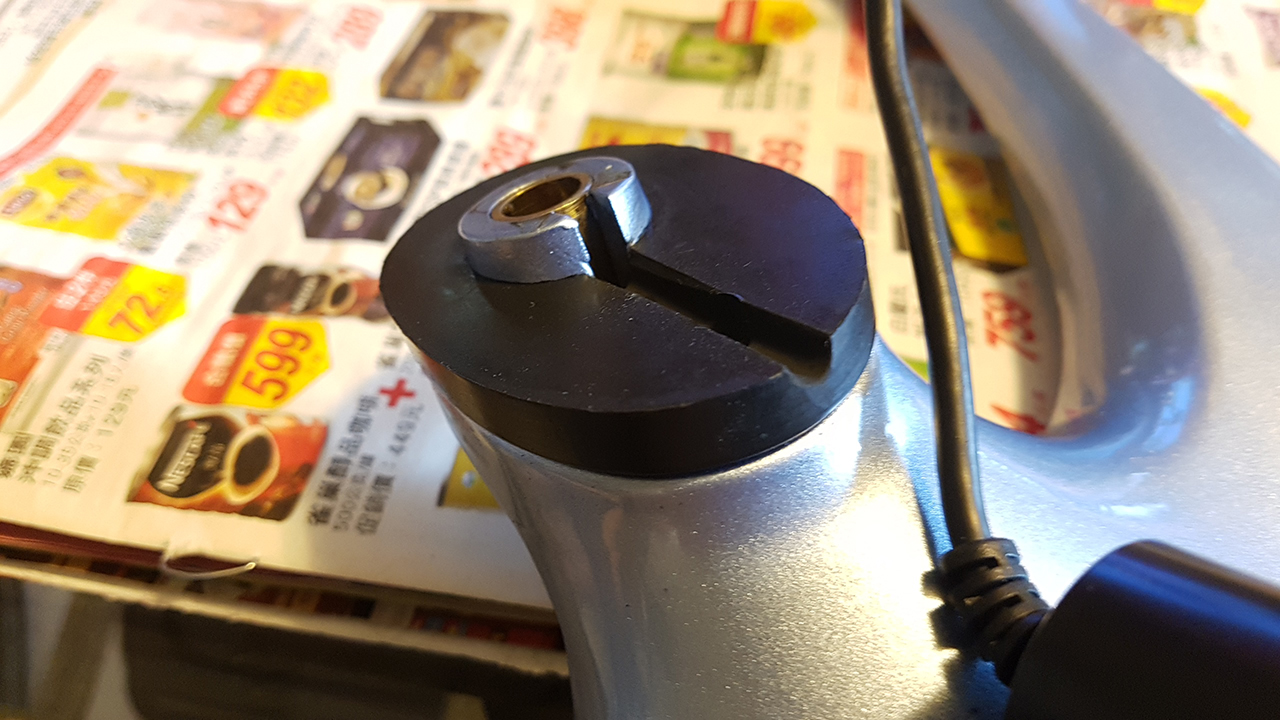

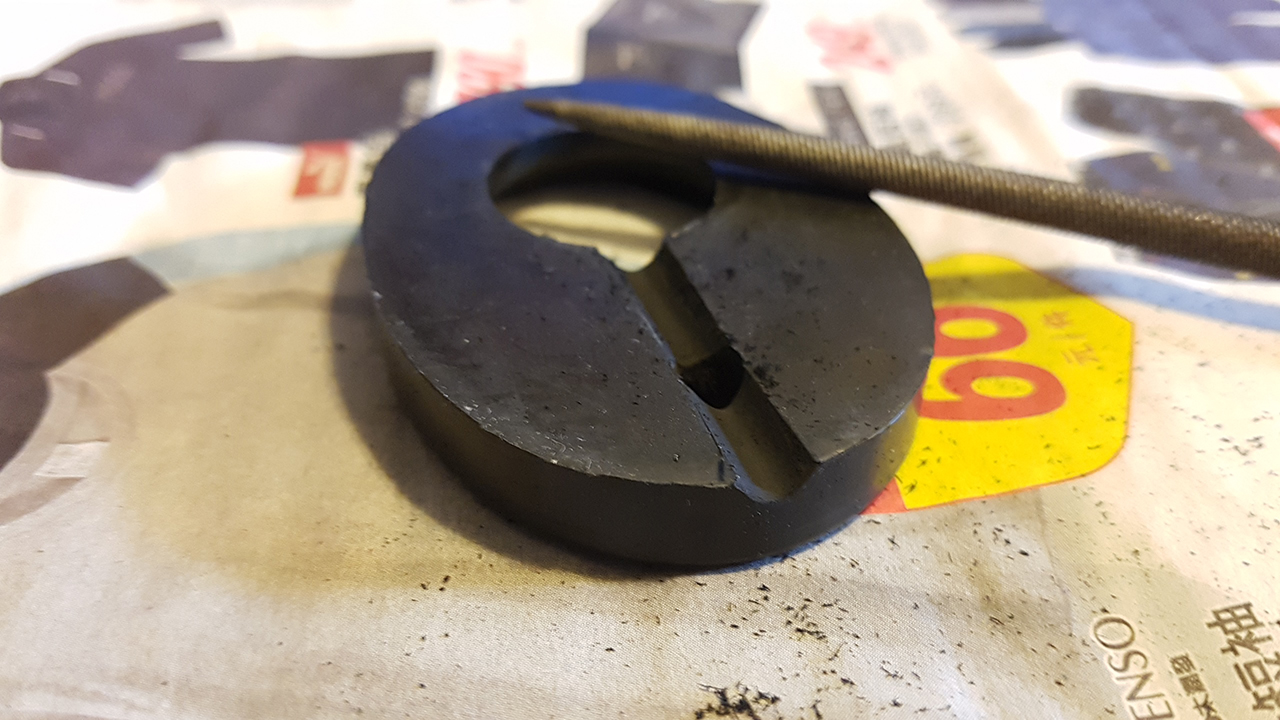

接著拿圓棒形戳刀在扶手橡膠墊上磨出凹槽...


戳好久,戳到手很痛~
這裡旋轉戳刀派不上用場,都太粗了,而且不好控制!


將這樣走線到車殼裡,不再另外鑽孔!


裝上車前再測試一次鏡頭能正常運作...

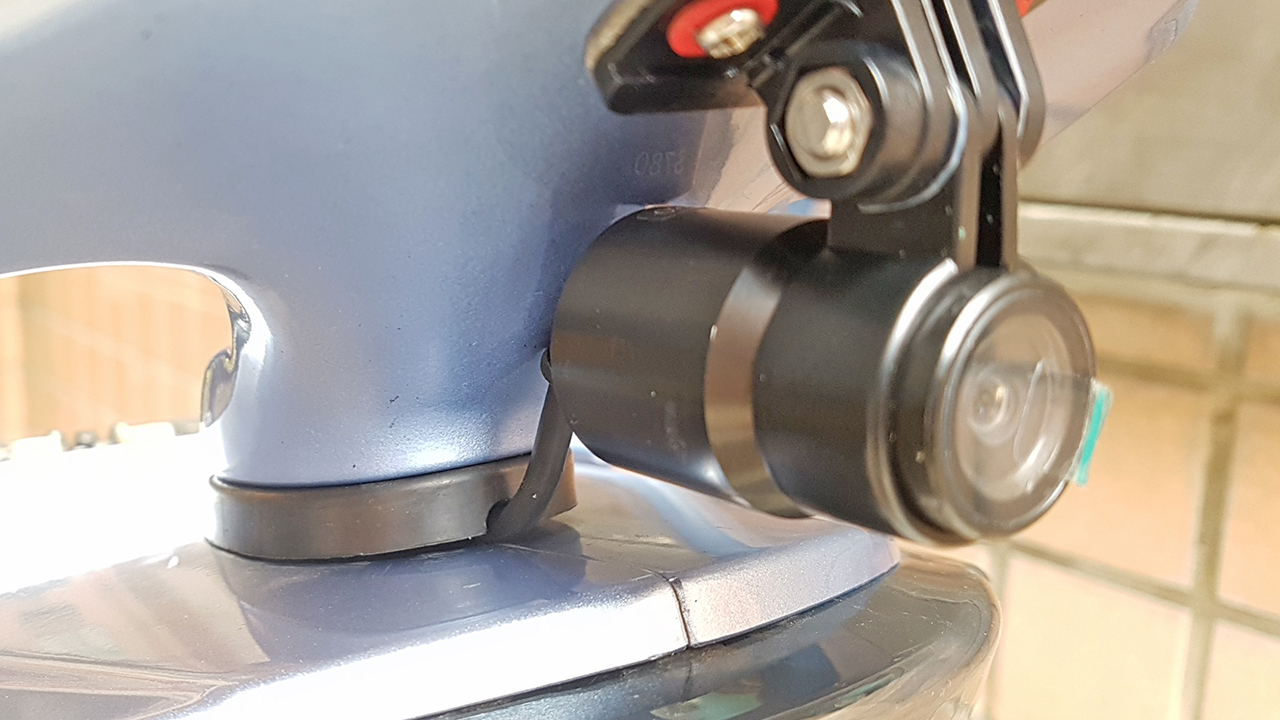

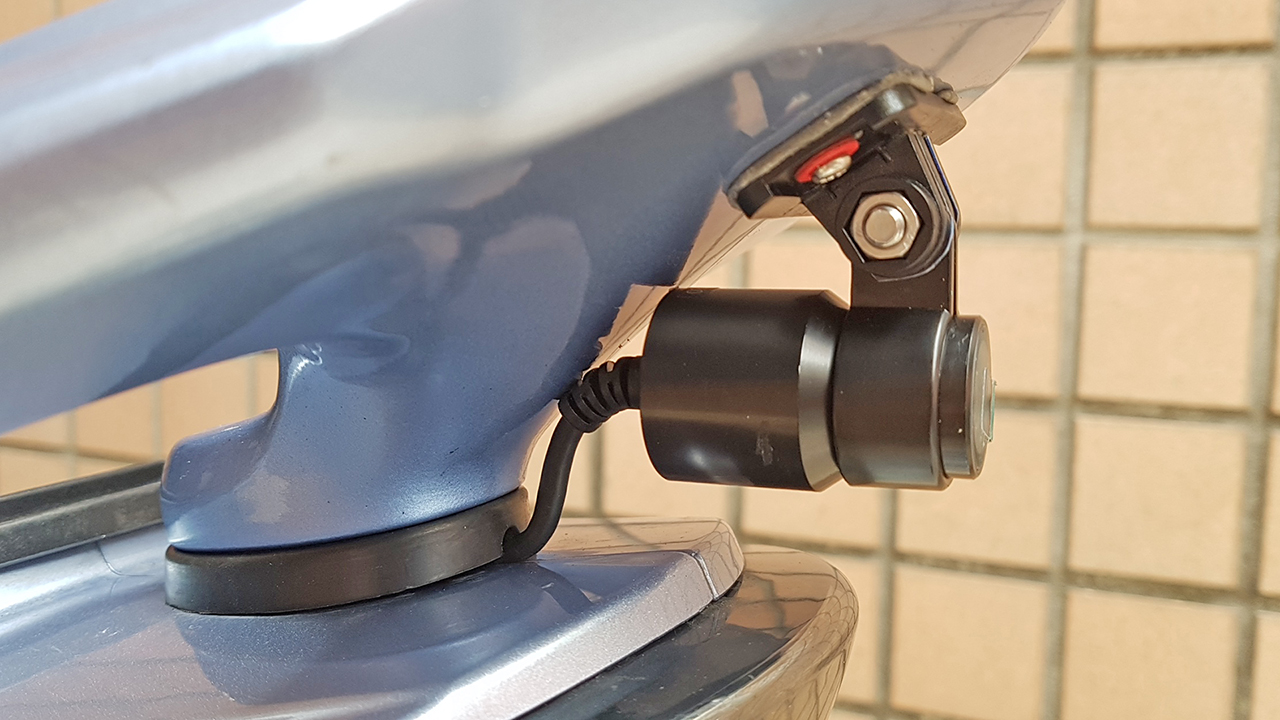

後鏡頭安裝完成~

還好沒有意外...
如構想中的方式將線拉進車殼裡!





鏡頭角度水平分割比例大約也是上5下5...
影片擷圖是中柱立車狀態,車尾略高一點!
而載人時會更低~
所以,結果也是完美的!



我沒利用經銷商車行老闆送的不鏽鋼架安裝車牌處~
是因為角度太低!
晚上直接對著後車大燈並沒有好處!
其次,雨天後輪濺起的水花會模糊了鏡頭...

AMA S780 雙鏡頭分離式行車紀錄器安裝...
終於邁入最後一個階段!!!

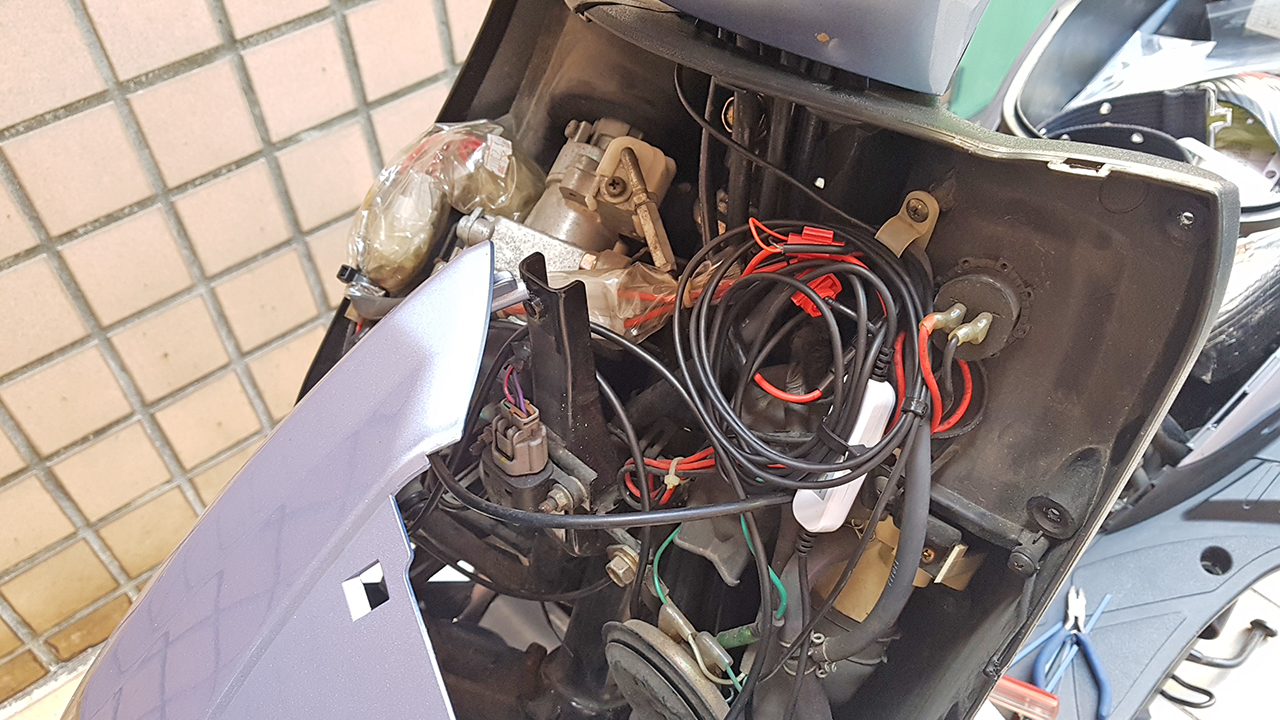

先前已安裝好電源線和麥克風/鎖檔鍵...
現在要將鏡頭,電源線和麥克風/鎖檔鍵三條線拉進馬桶裡!


除鏡頭線預留較長,可讓H殼放地上外~
另兩條多餘的部分捲成一綑用束帶整理!

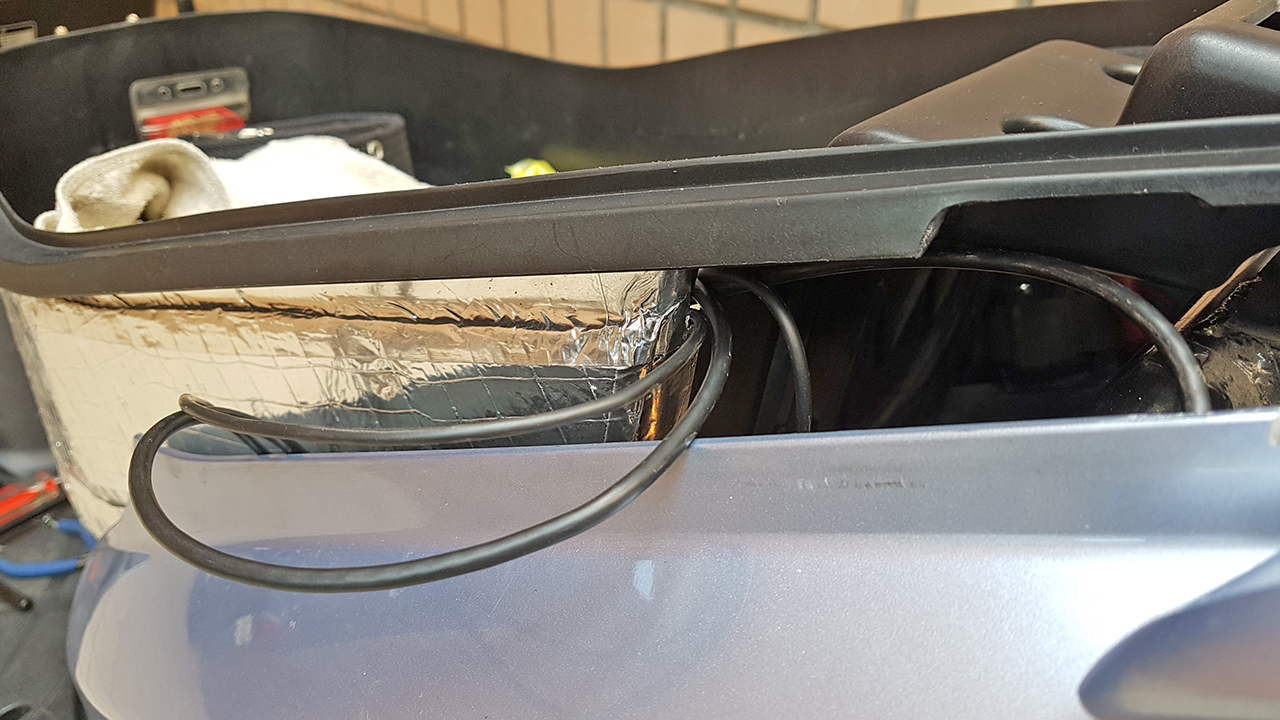

由電瓶旁靠側面處開孔拉線進馬桶...
而後鏡頭多餘的一大捆線只能塞後燈總成和電瓶架間!

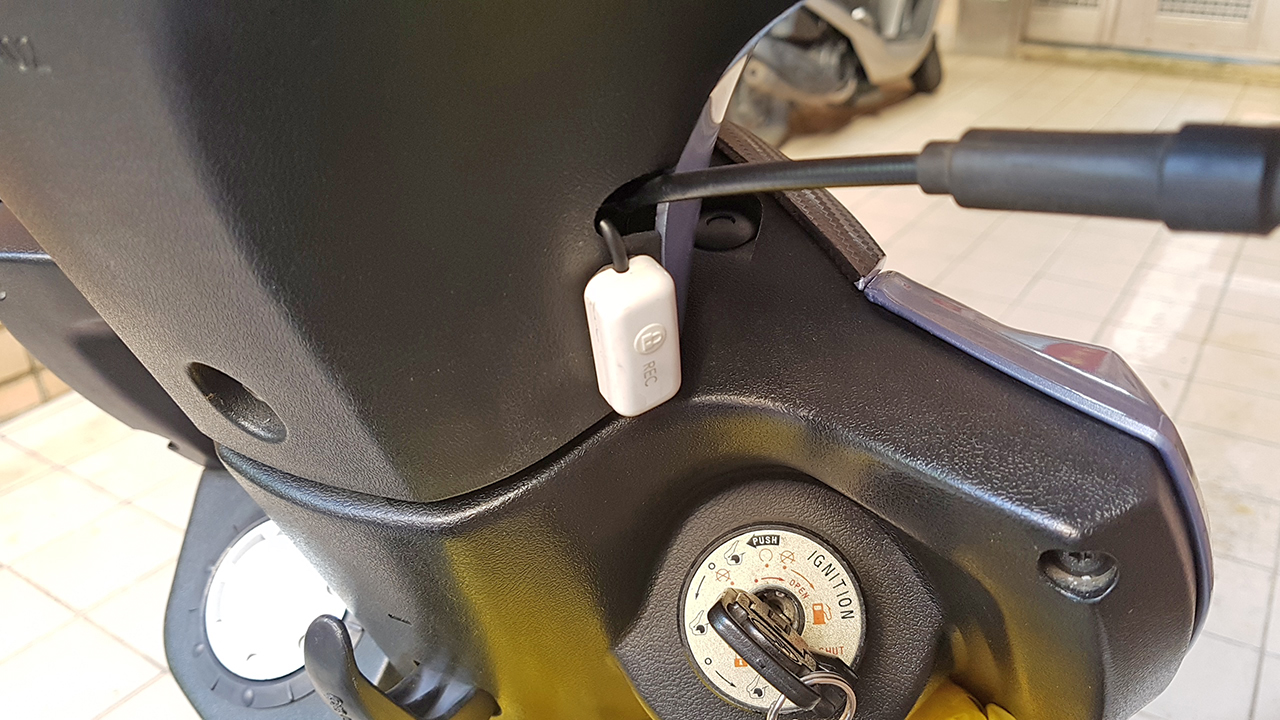

麥克風/鎖檔鍵裝這地方似乎不是很理想~
轉動龍頭時,裡面橡膠摩擦聲,錄的超清楚!
風切聲如何要上路測試才知道...


最後將線插上主機時發生一點小意外!
電源線怎麼插都插不進去......
視力又不好,看不清怎麼一回事!?
最後想到用手機拍才看到...

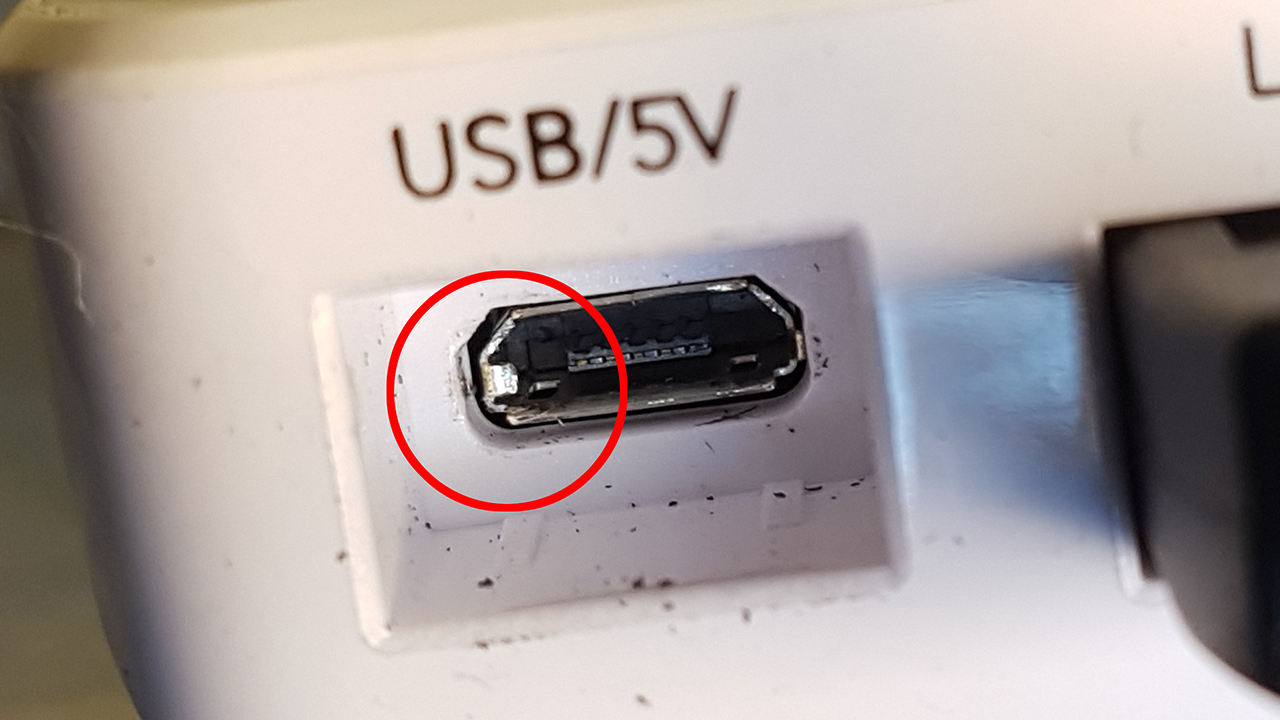

框框有一小金屬片歪了!


喬正後將電源線插好~
最後再將車殼全部裝回去便大功告成!

為預防萬一,還是再測試了一下~

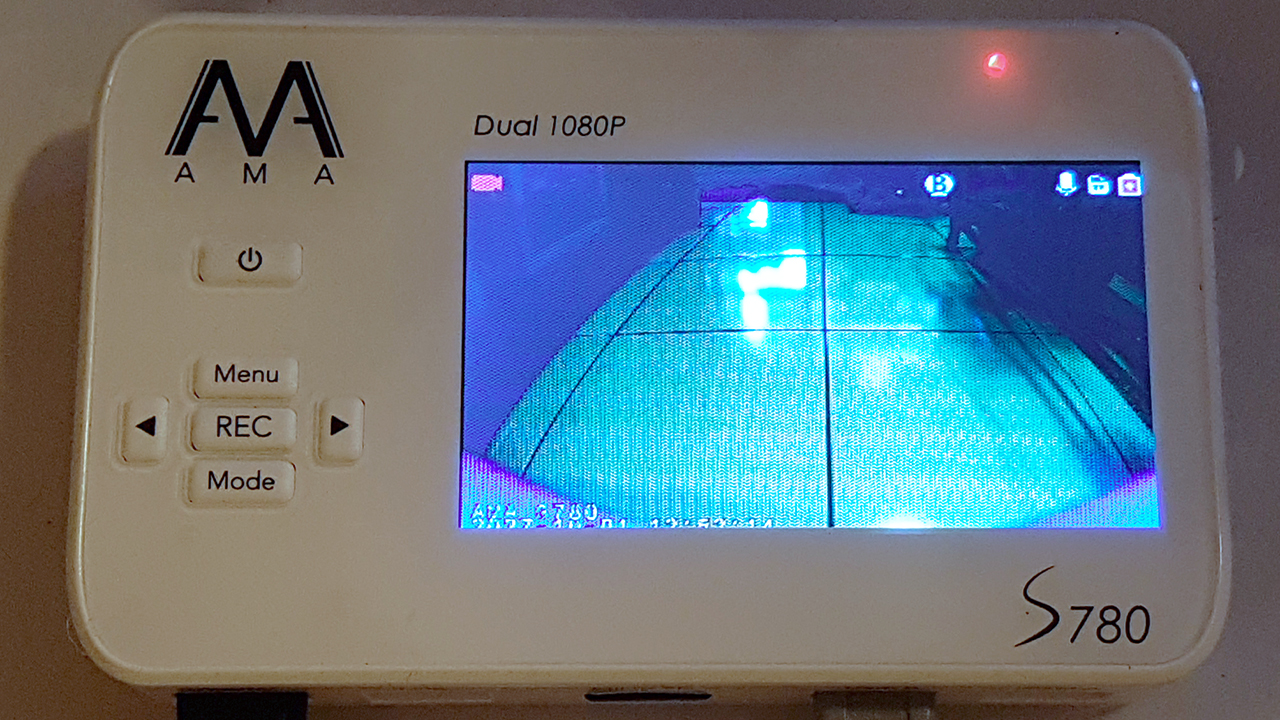

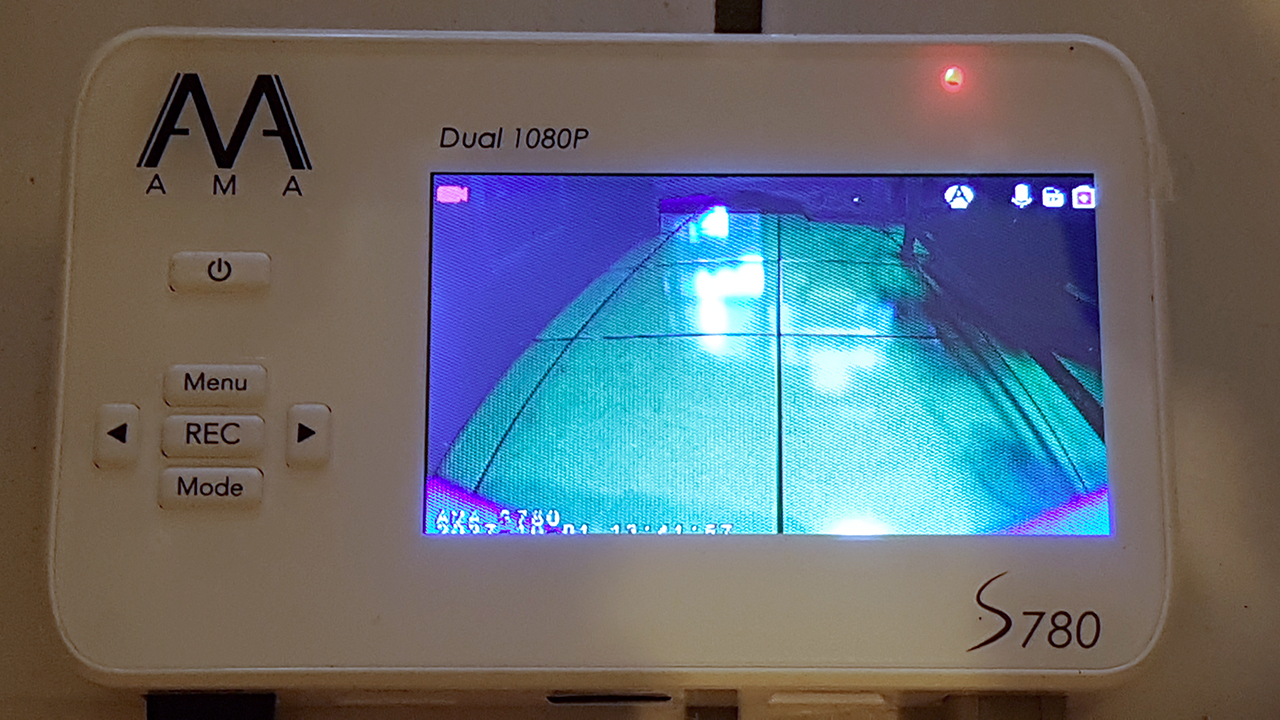

主機雙螢幕顯示:正常
電門開啟,主機自動開機開始錄影:正常
電門關閉,主機自動關機停止錄影:正常

再接下來就是路測......
確認沒問題之後!!!
SJ2000就可以正式退休了~
安裝在照後鏡上的專用支架也可以拆下來了!

唉...上上個月南下嘉義前~
才將SJ2000鏡頭那片壓克力換成玻璃的!
而且一次要買兩片,含運費噴了160元...

但也許專用支架不用拆下來~
讓SJ2000也可以隨時上場!
後備軍人的概念...

最後,分享個人對AMA S780的建議~

因為鏡頭環和固定座有著不小的間距!
以至於鎖緊後,固定座左右兩邊會往上翹...

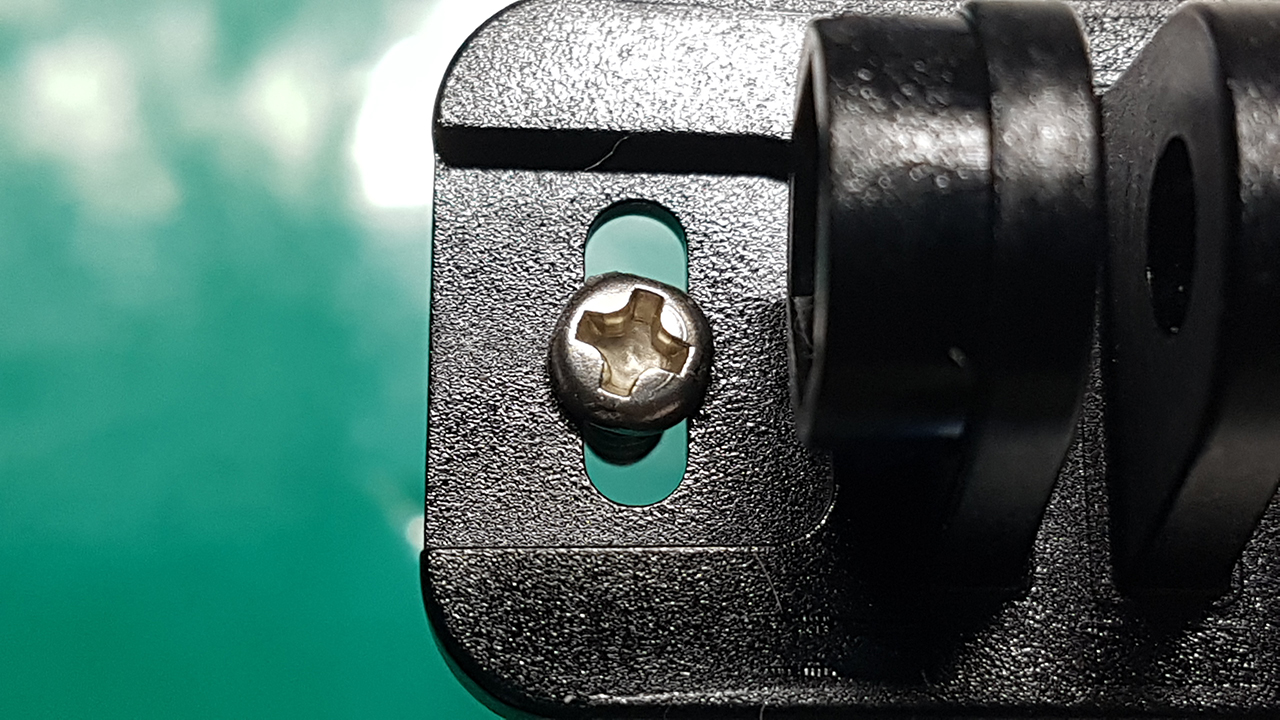

鎖固定座螺絲頭非常細小!
實際頂住固定座的總面積並不大...


以上這兩個因素同時存在時~
對於安裝在非平面處時,絕對是雪上加霜...
更可能會將固定座螺絲孔鎖爆!!

所以,我在安裝後鏡頭於扶手中央位置時~
特別都加入墊片...


我是從住處現有能利用的拿來用!
鏡頭環和固定座間的,最後是用星巴克塑膠杯底去裁剪!
因為整個房子翻遍,唯有從資源回收箱翻出來的星巴克塑膠杯底...
厚度剛剛好!
而固定座螺絲孔,我是拿電腦用的絕緣墊片...

我會希望這家公司能附這兩處所需之墊片~
尤其固定座螺絲孔的,以不會生鏽之金屬墊片尤佳!
要消費者自己買這種尺寸只買4個,是要怎麼買...!?

另外就是鏡頭線~
若能多做防水快拆接頭會更好!
維修或更換鏡頭就不用拆全車連走線都要重來一次...

事實上,我想自己改這部份!
畢竟我前鏡頭固定在H殼上...
但不知有什麼材料可以使用~
況且保固中,暫時就不動...

AMA S780屬問世已久的老機種了!
我不相信該公司不知道這樣的事......
以前鏡頭起霧案例並不少~
拆拆裝裝應該有人反映過很不方便吧?!
但該公司沒有這麼做,我想有他的考量!
所以,以上建議,我不會想直接跟該公司做反應~
這邊閒聊便罷!

加碼友善提醒......

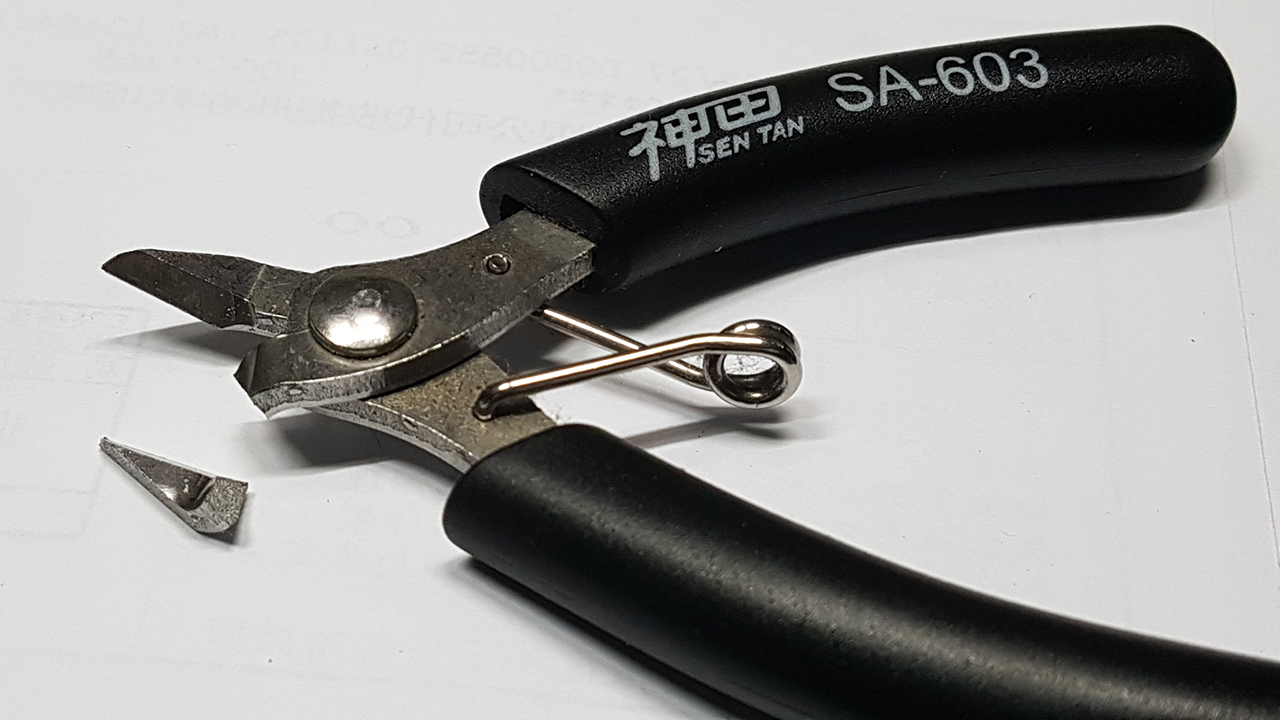

不建議喜歡DIY的車友買神田的工具!!!


大潤發自有品牌的都比較耐用~
參與人數 3紅利點數 +15 收起 理由
foxlee + 5 不加分不行
a901922001 + 5 感謝分享
yodenso1688 + 5 感謝分享

瀏覽全部評分总评分 : 紅利點數 +15

網友回覆28

DIY的真漂亮專業!車子版大顧的美美!
感謝版大心得分享!
感謝分享,很細心的 DIY

前進氣壩我是拿來藏魚眼霧燈
買菜車,車雖小,志氣不小!
yodenso1688 發表於 2020-8-7 07:18
感謝分享,很細心的 DIY

前進氣壩我是拿來藏魚眼霧燈

沒考慮把魚眼霧燈埋進斜板裡?!

不過這種燈具...
印象中很熱情!
埋進斜板好像也不是很理想~
kulumagod 2020-8-7 14:03 顯示全部回文
DIY無價!讚!
感謝分享, 很用心的安裝和修改,
家人的 VP 125 Fi 有參考了,
AMA S860 不曉得鏡頭會不會太大顆.
1991 COROLLA AE-92 4A-FE 5MT 原廠組
海中版歌 發表於 2020-8-7 14:31
感謝分享, 很用心的安裝和修改,
家人的 VP 125 Fi 有參考了,
AMA S860 不曉得鏡頭會不會太大顆. ...

AMA官方資料顯示!

長度方面...
S780用的鏡頭前端15mm,尾端25mm,總長40mm
S860用的鏡頭前端17mm,尾端16mm,總長40mm
S860中間斜角部份不知是否佔了7mm?
否則總長40mm怎麼來的?!
若是的話,S860尾端等於是12mm了!
那麼長度部份,兩者似乎沒太大差別~
但我忘了S780用的鏡頭是前端15mm還是尾端25mm包括斜角?

寬高方面...
S780尾端是圓的,所以高寬一樣都是25mm
S860尾端是長方形,高26mm,寬38mm
我認為可以暫時無視寬,因為鏡頭方向關係!

所以鏡頭尾端頂到H殼內部...
兩者只差1mm,微乎其微!
我個人評估也是能安裝在喇叭口~
但修改可能要再多下點功夫...
主要是前後端中間斜角部份!
S780和S860用的鏡頭長得不一樣~
鏡頭裝好後打鳥還是打地瓜...
斜角坎在喇叭口的角度是關鍵!

但鏡頭尾端寬38mm是最大的隱憂...
因為喇叭口內側是有弧度的!
我個人會擔心寬38mm的尾端兩側頂到!



那會阻礙鏡頭外推...
當然,如果你不介意畫面有暗角的話就無所謂!
但我是建議要評估可能導致的暗角有多大...

我覺得S780用的鏡頭,廣角不只130度!!!
變形太嚴重了......
S860用的鏡頭可能也一樣~
這點須使用者協助確認!!!

以上個人愚見,僅供參考~
