本文章最後由 EAVEA 於 2015-1-18 02:00 編輯
老車停外面，日曬雨淋，導致儀表板霧化嚴重，根本看不見時速表
甚至連要換機油時也看不清楚，這次就來修理液晶吧!
工具:
上遮光片
下遮光片
十字螺絲起子
烙鐵
吸錫器

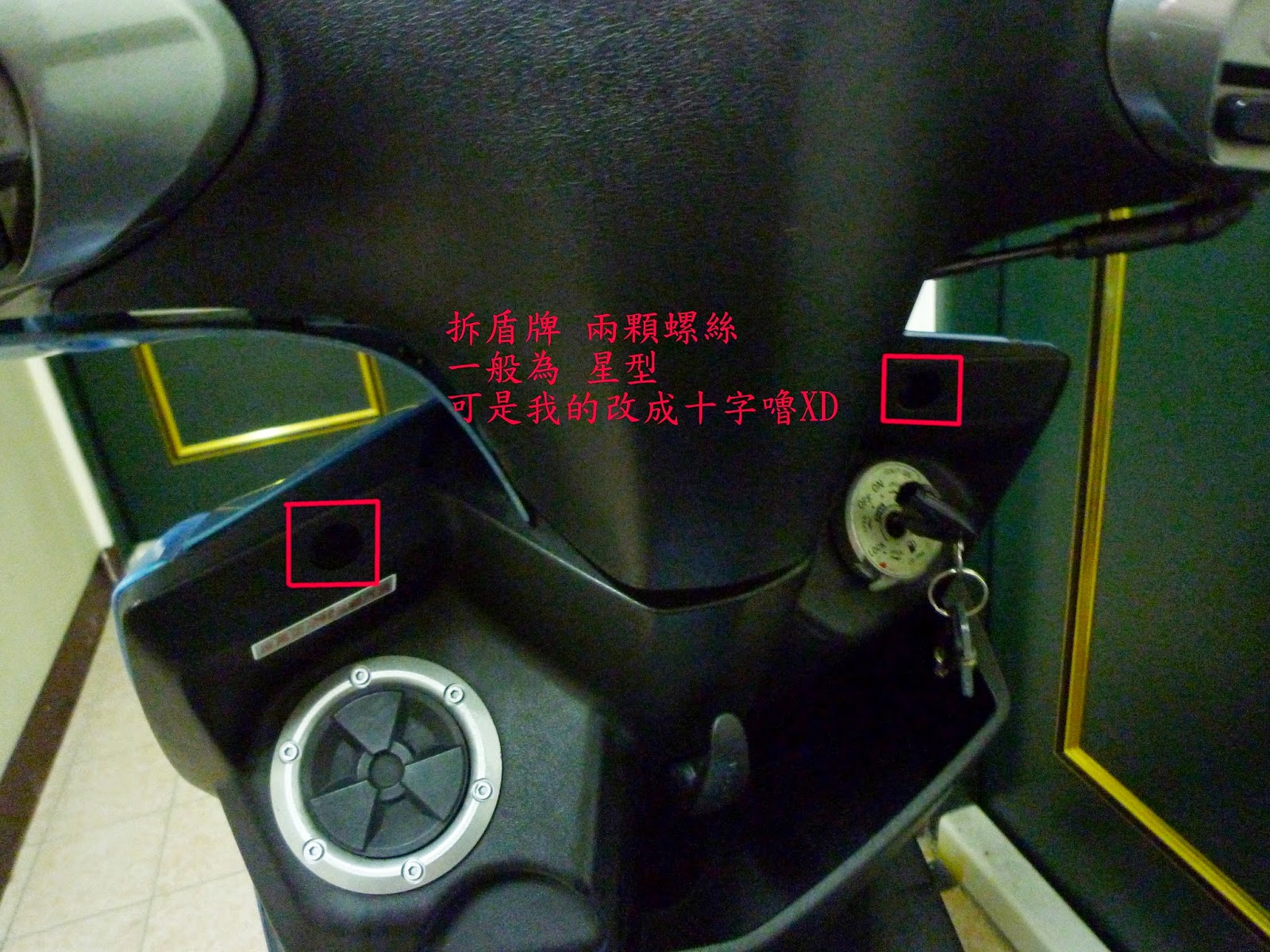

1. 拆盾牌
兩顆螺絲輕鬆搞定(老照片XD)
2. 拆龍頭車殼

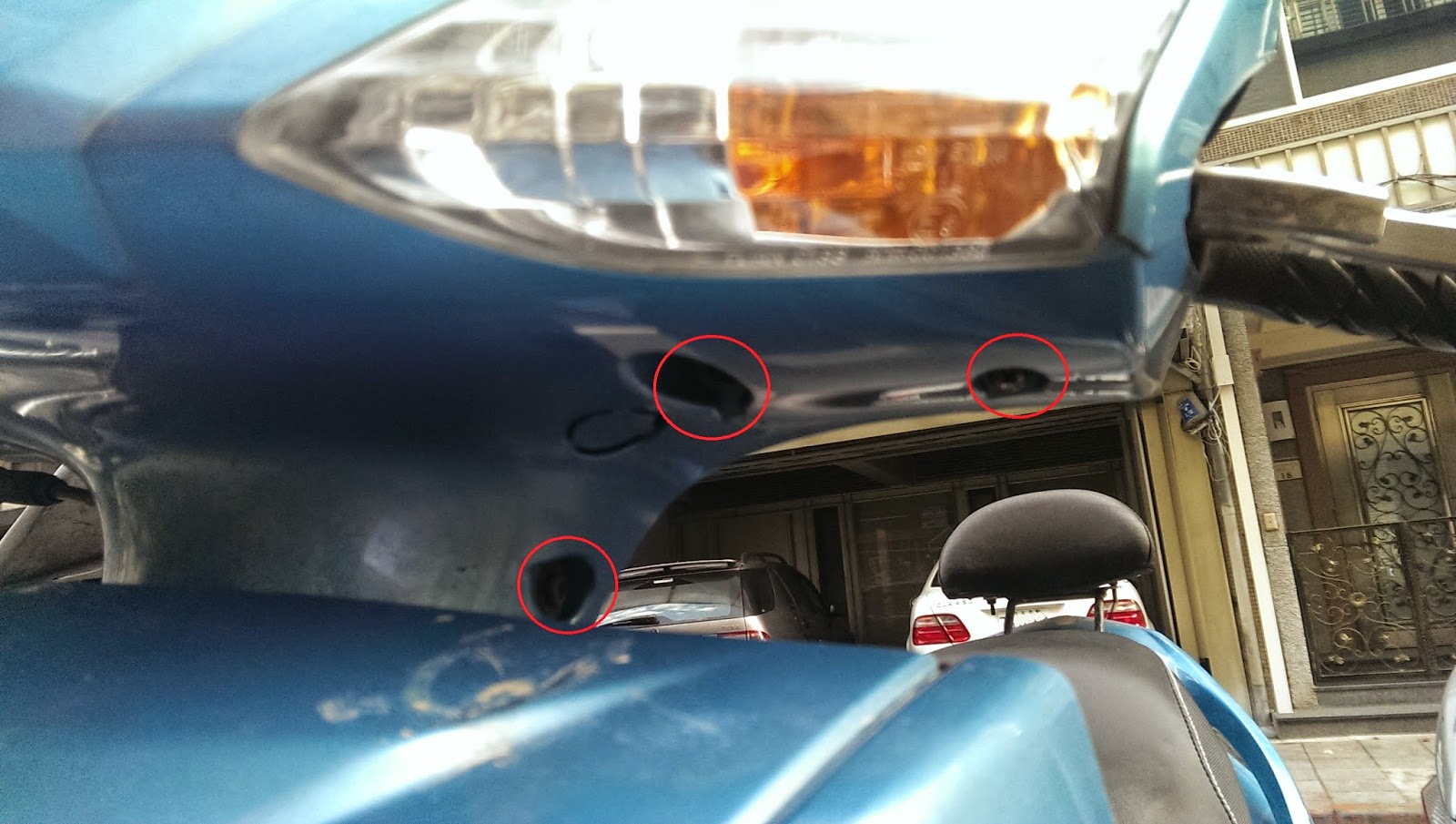

上蓋兩顆螺絲

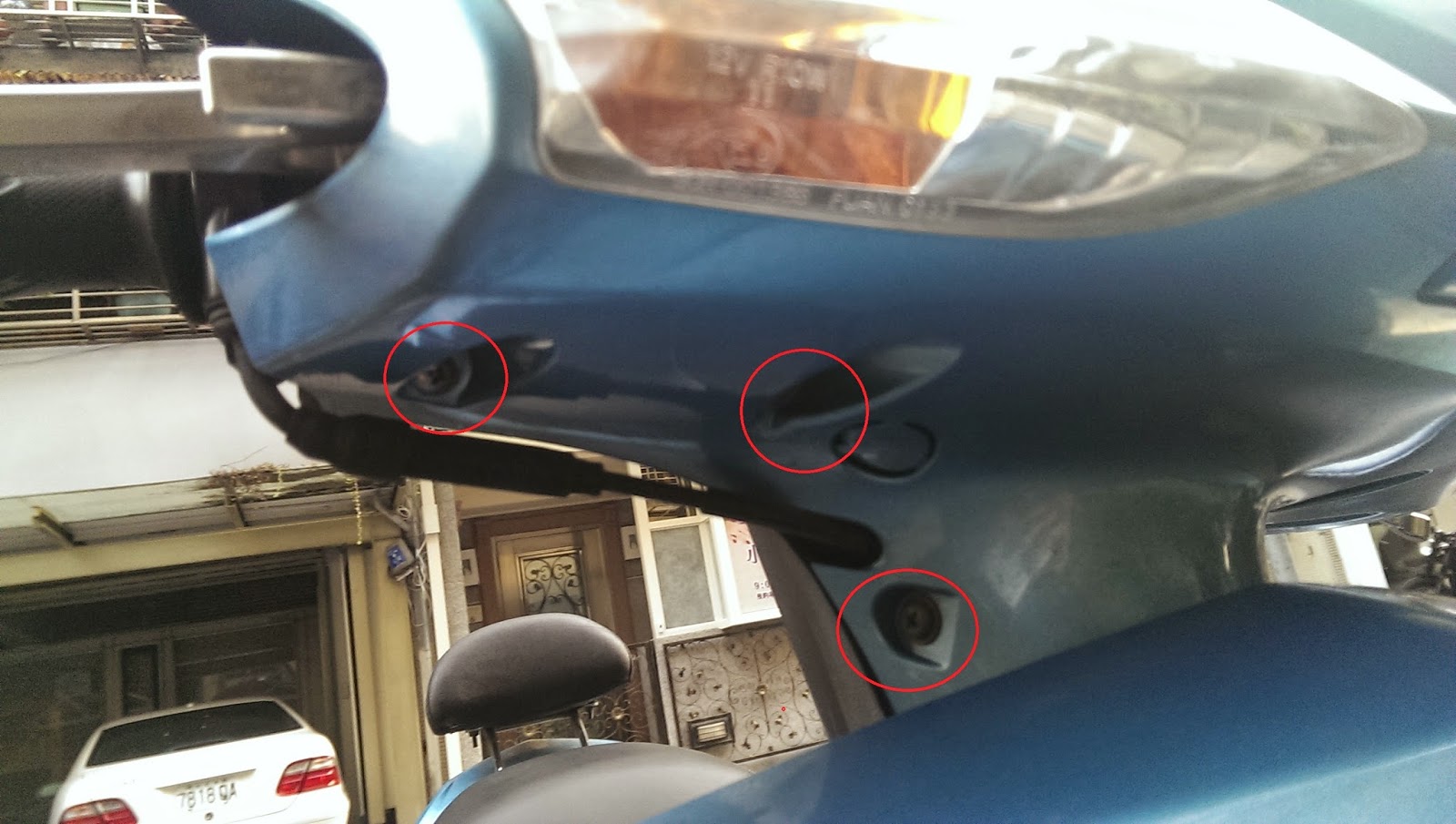

左側三顆
右側三顆
使勁往下敲，即可卸下龍頭殼。

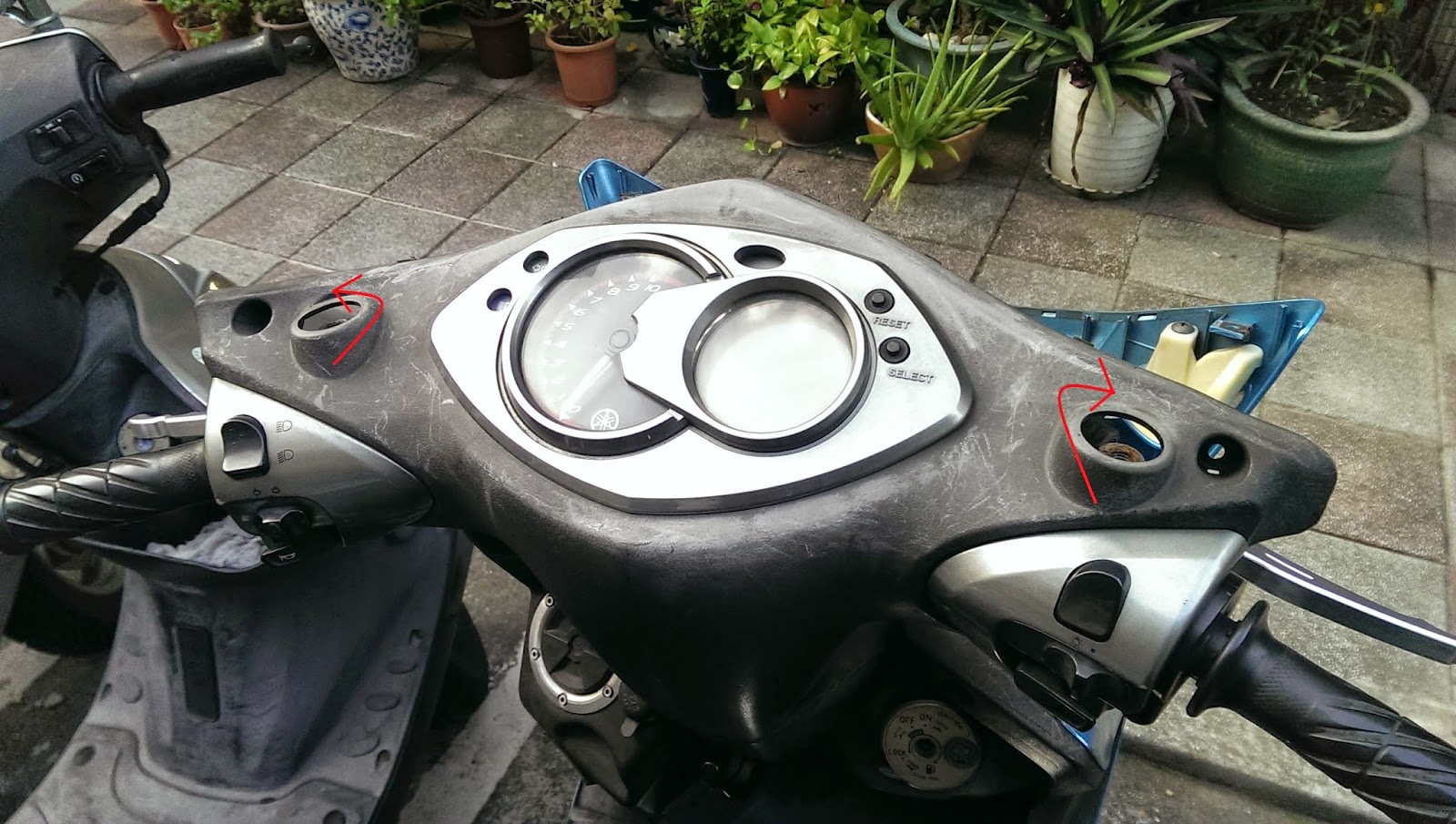

3. 拆後照鏡
正常騎乘姿勢，左邊為8MM正牙 右邊為8MM反牙 箭頭為放鬆方向
4. 卸下儀錶板

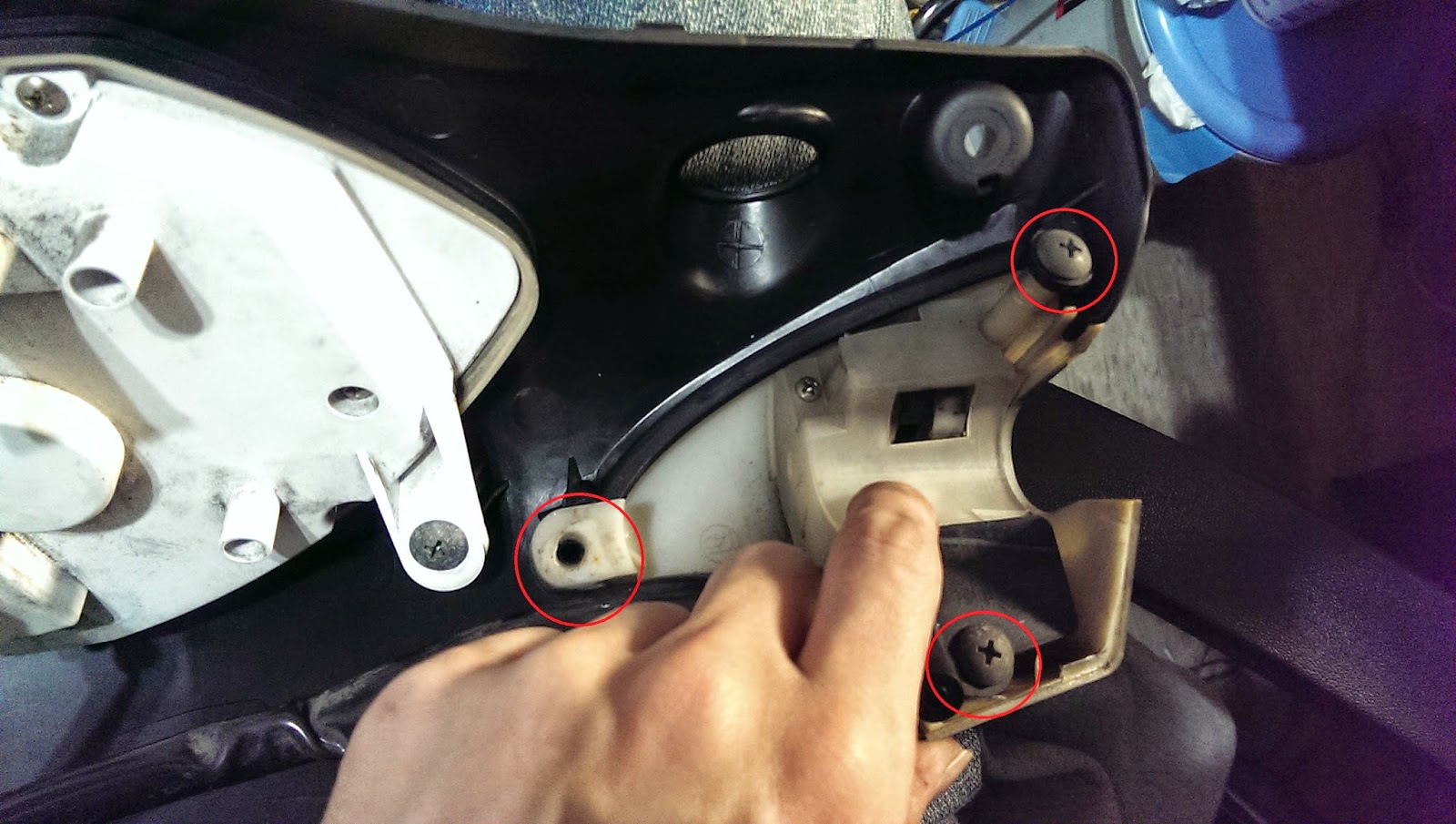

先放鬆塑膠殼螺絲
左側
右側

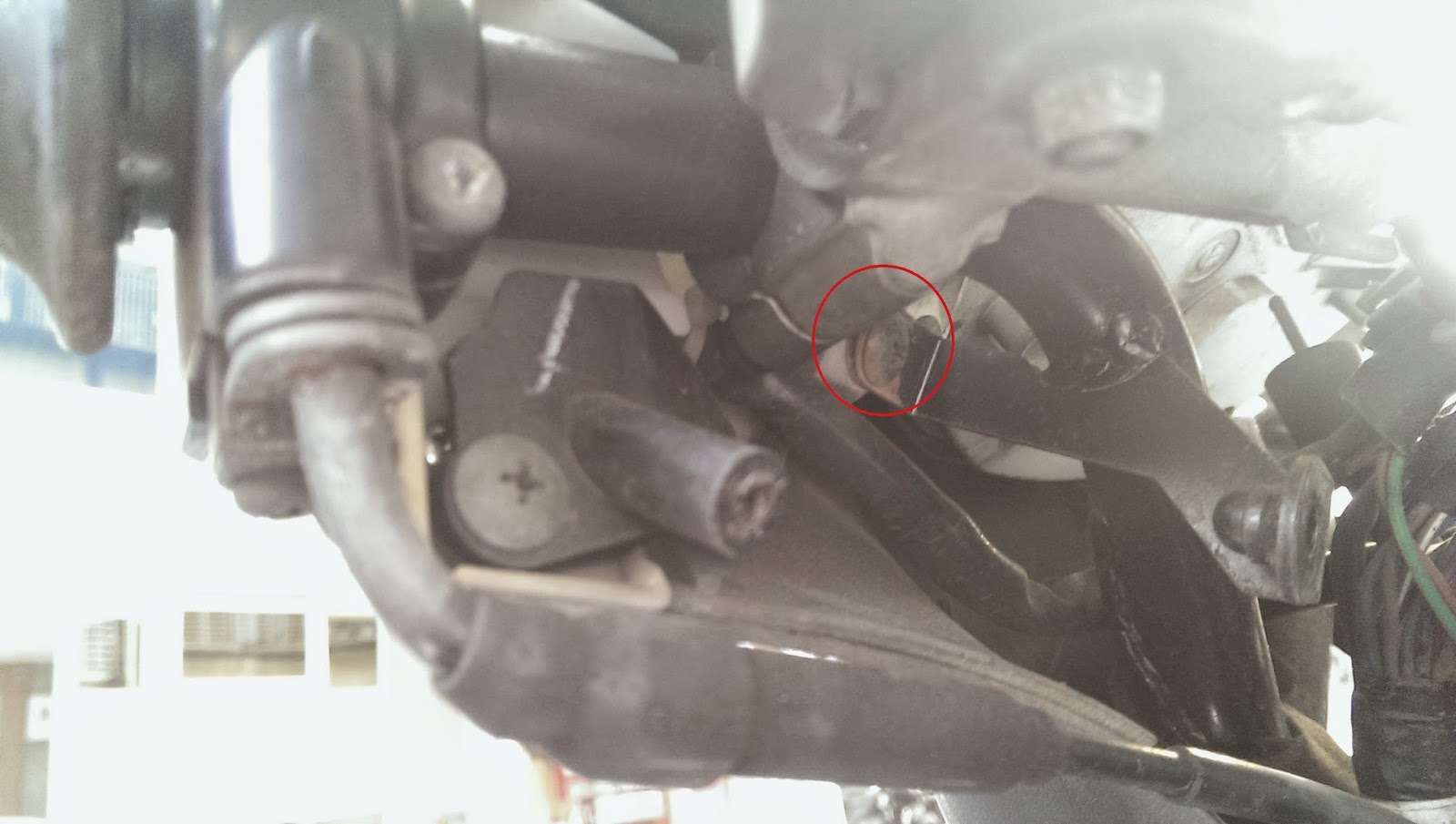

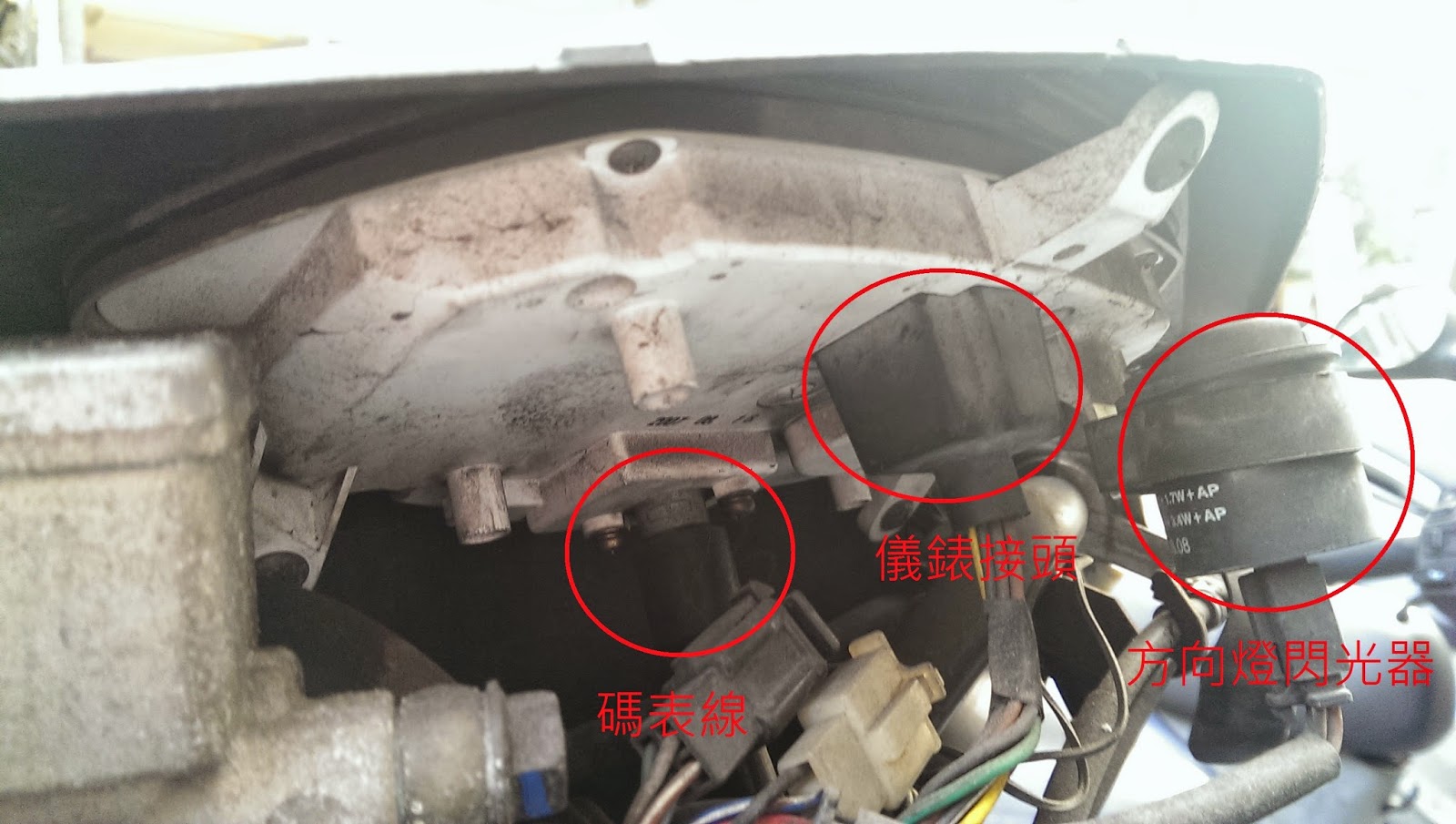

放鬆碼表線&儀錶板接頭&方向燈閃光器

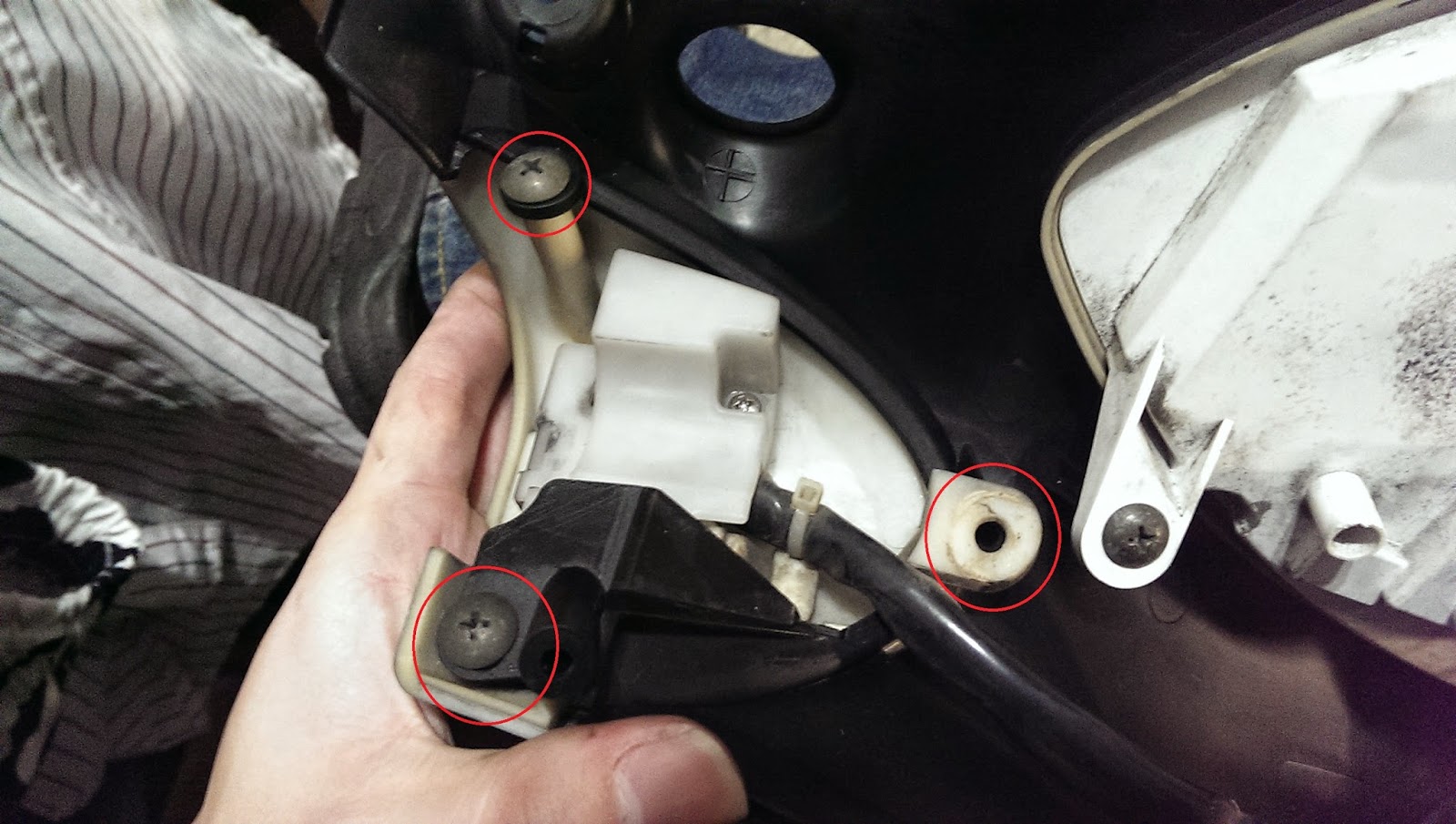

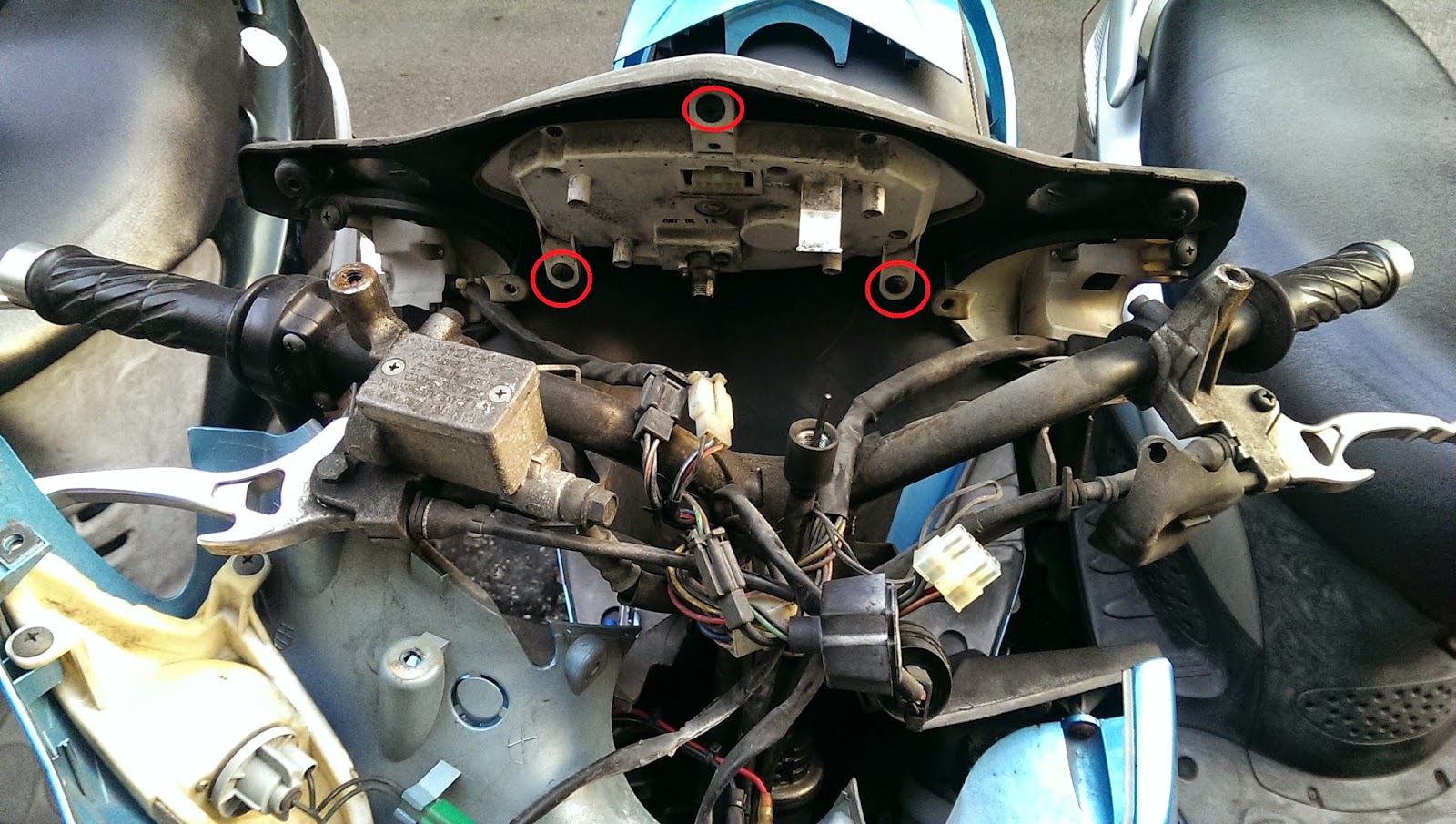

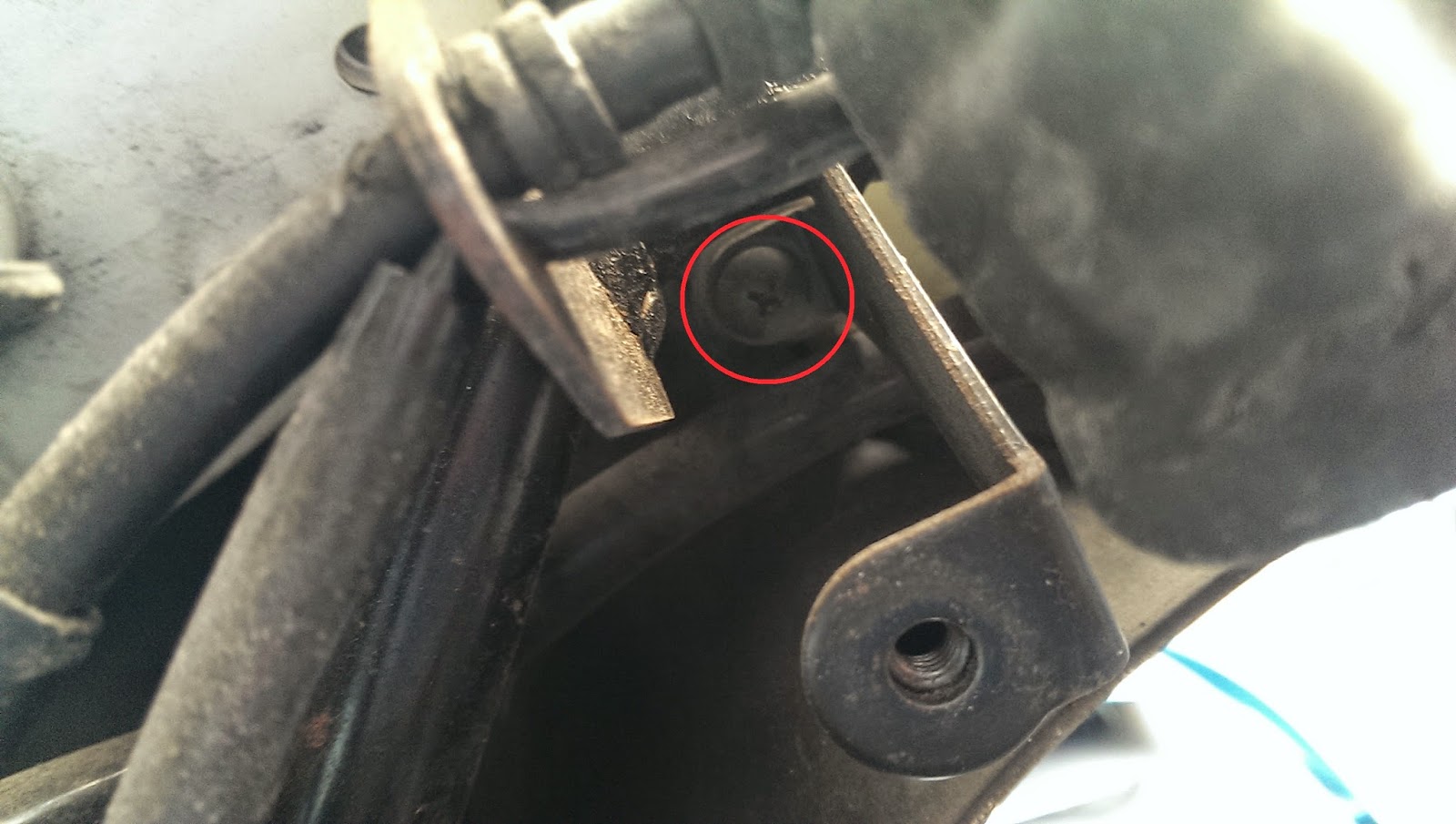

拉開塑膠殼，並拆除儀錶和塑膠殼連接的三顆螺絲。

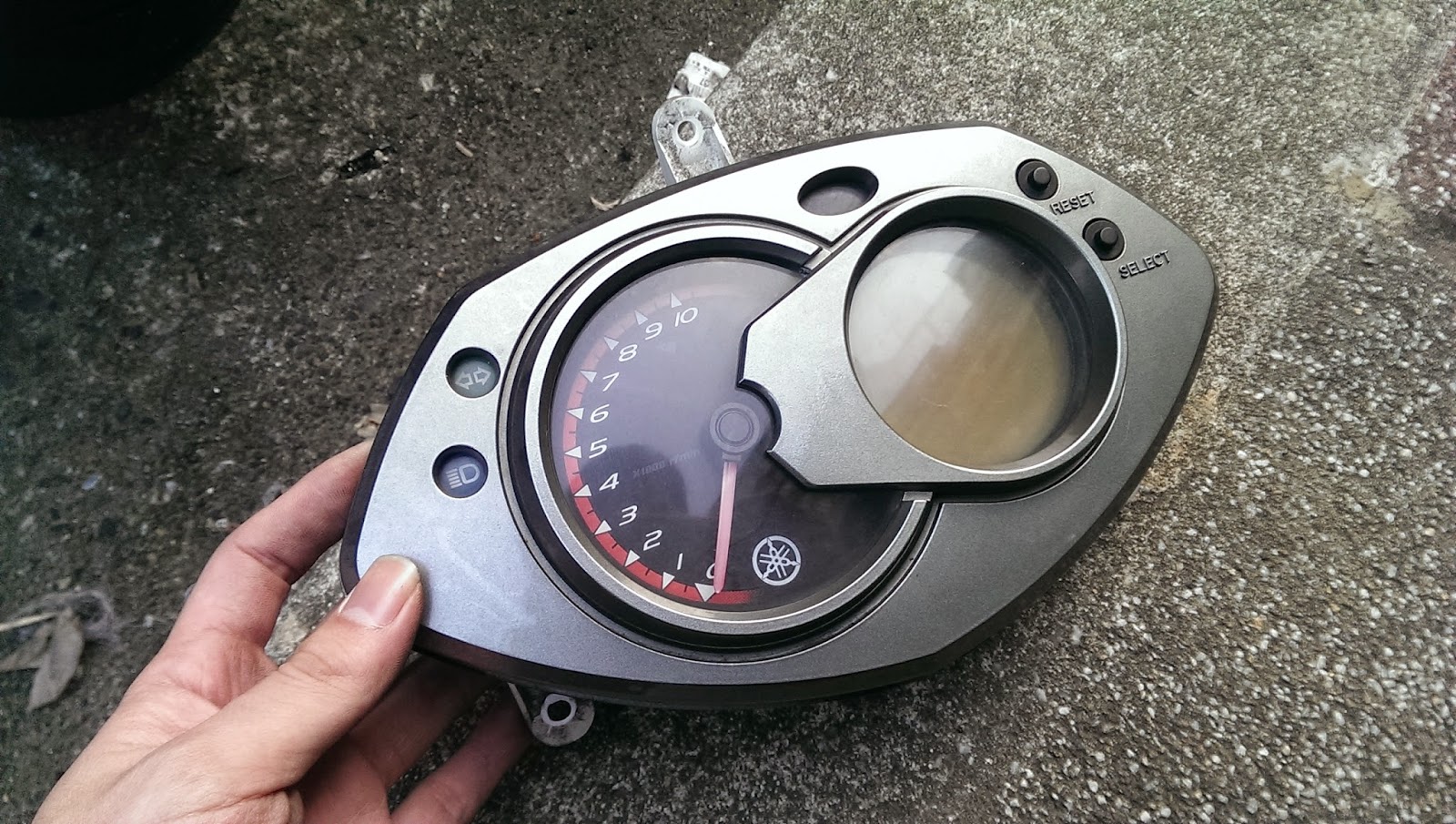

搞定

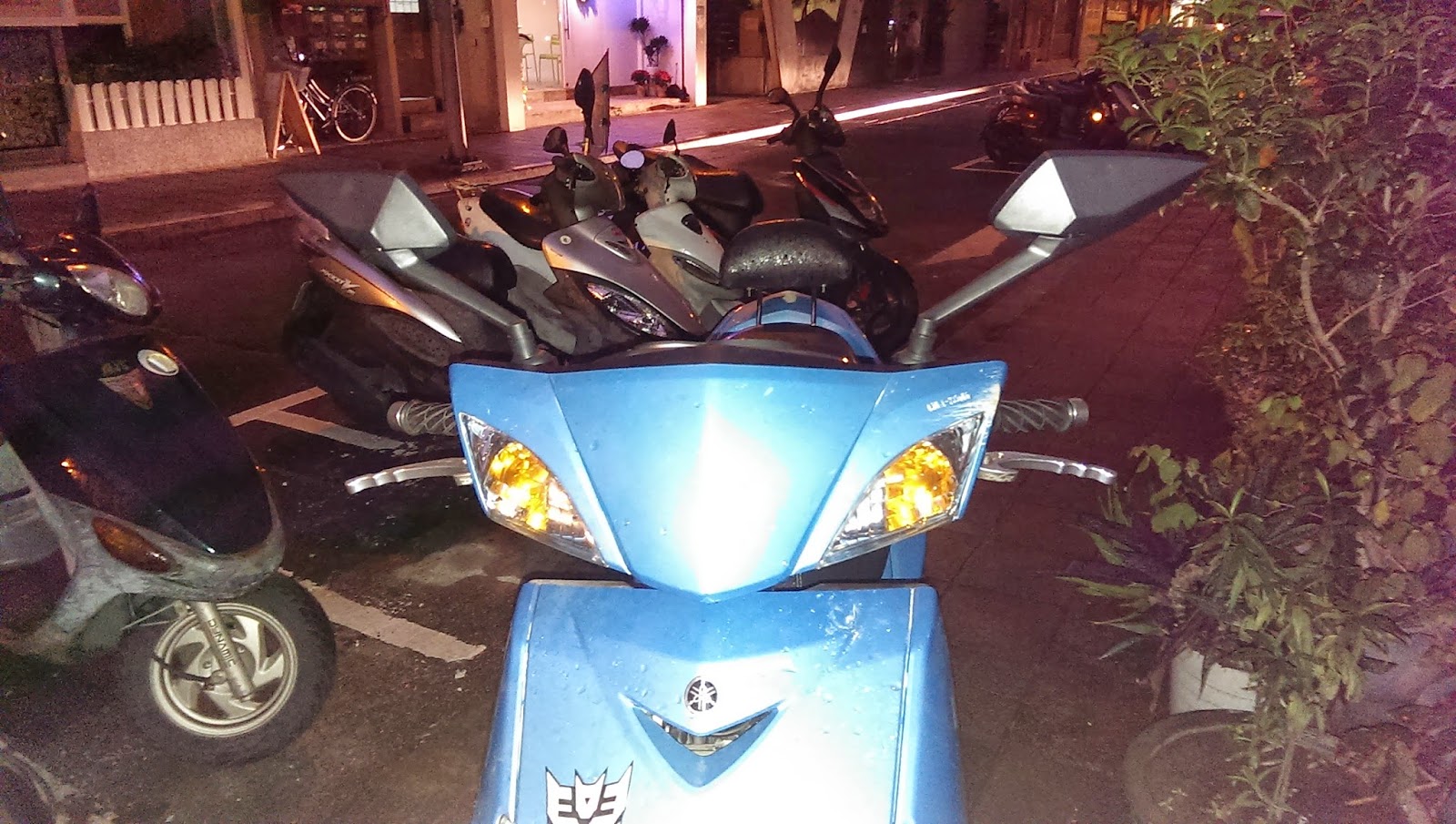

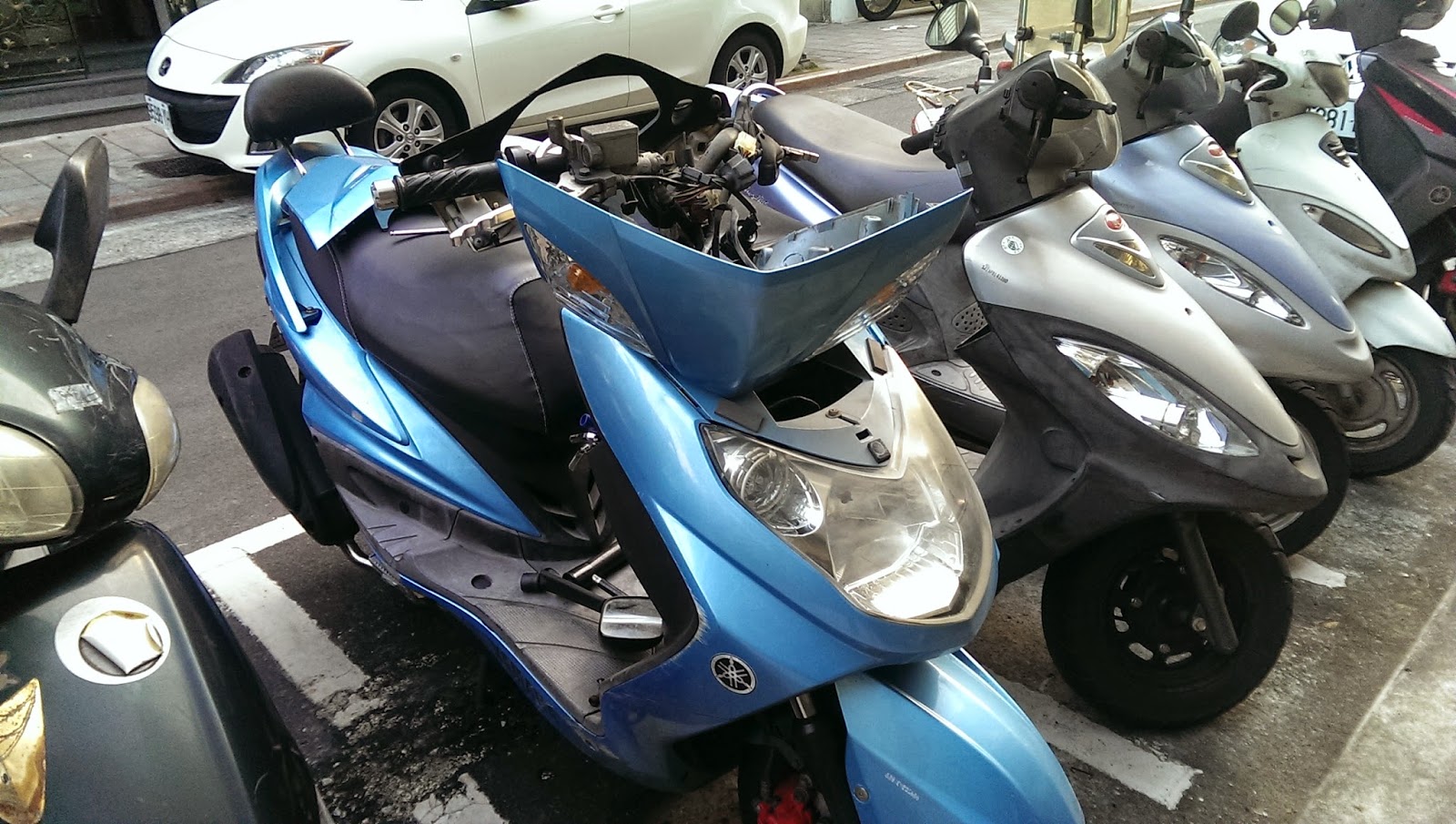

使出斷頭模式停在樓下 哈哈
5. 分解儀錶板
準備好要無限清除殘膠了嗎XD

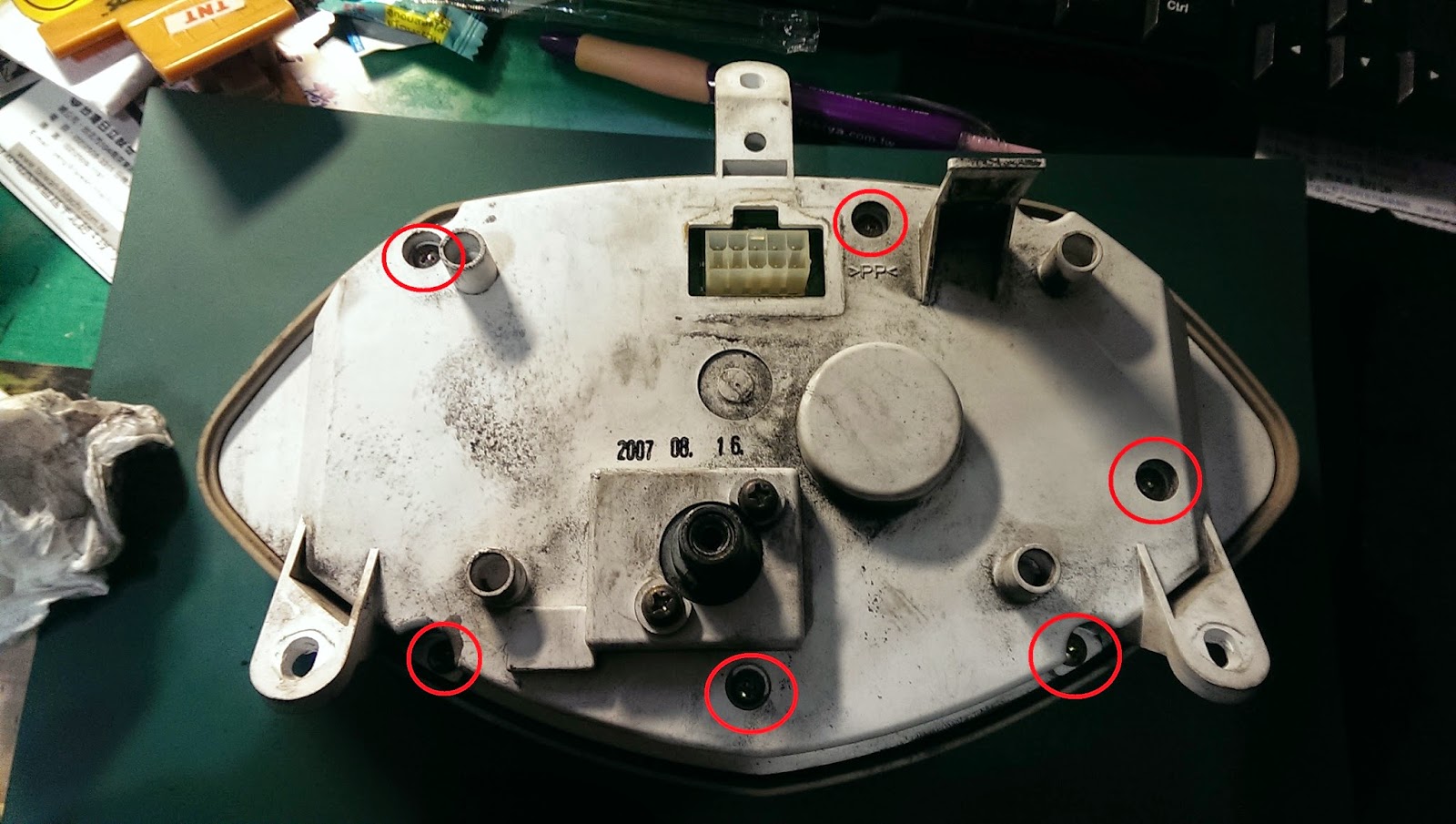

把儀表翻到背面，移除儀表背蓋
使用吸錫器把這邊的錫吸掉，並用尖嘴鉗把鐵片夾平，方便取出液晶螢幕。
紅色圈圈處夾平，藍色圈圈用一字搬開卡榫
請小心
請小心
請小心
取出鐵片
取出液晶螢幕
以下為使用5萬5千公里 曬得亂七八糟的液晶螢幕XD

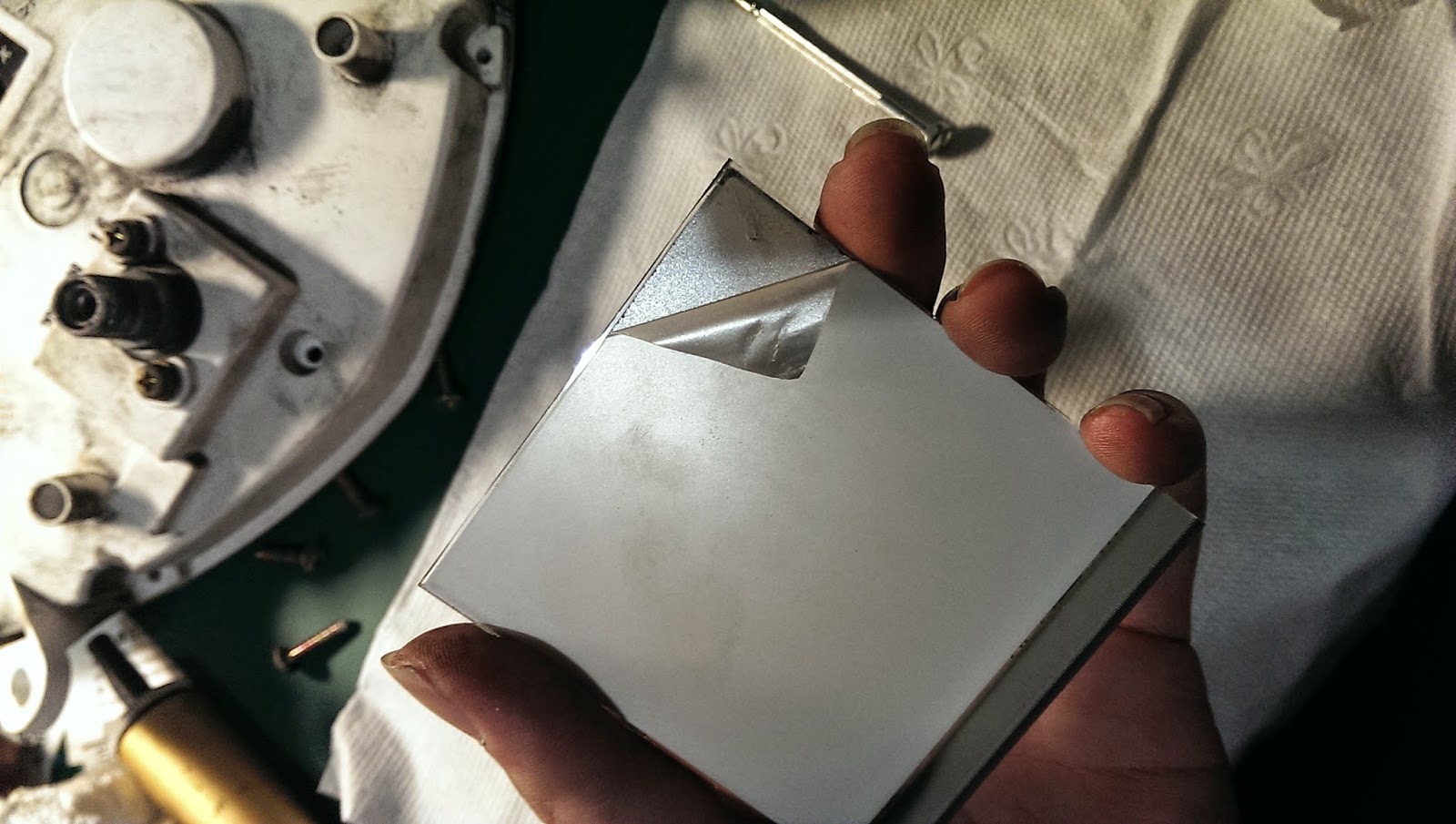

首先要把下偏光片去除，因為它就是造成儀錶板看不清楚的元凶~ 撕掉阿!!
別懷疑? 撕 ~就對了，
難纏的傢伙!
害我搞超級久的阿!!

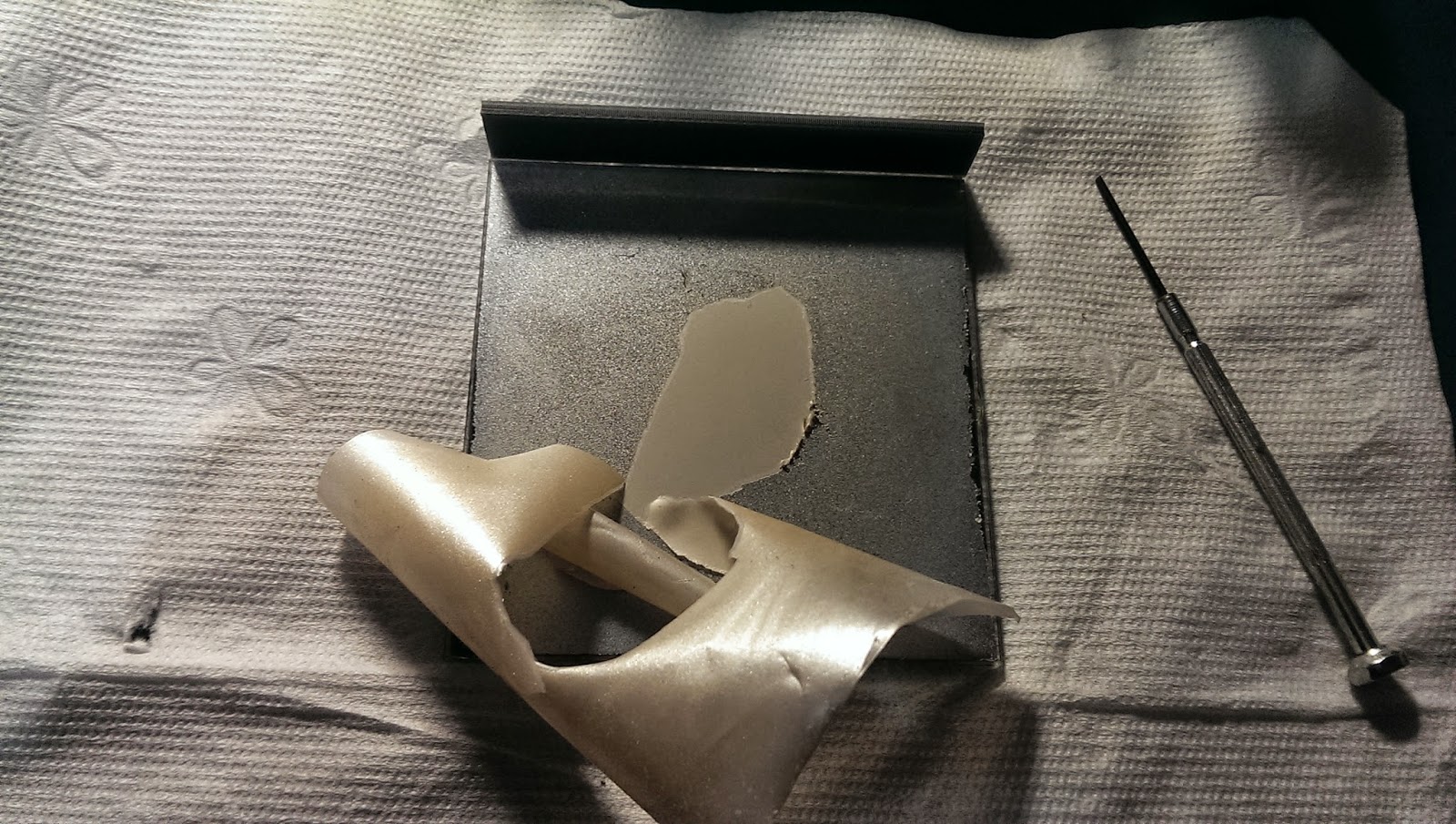

超級厚的殘膠……

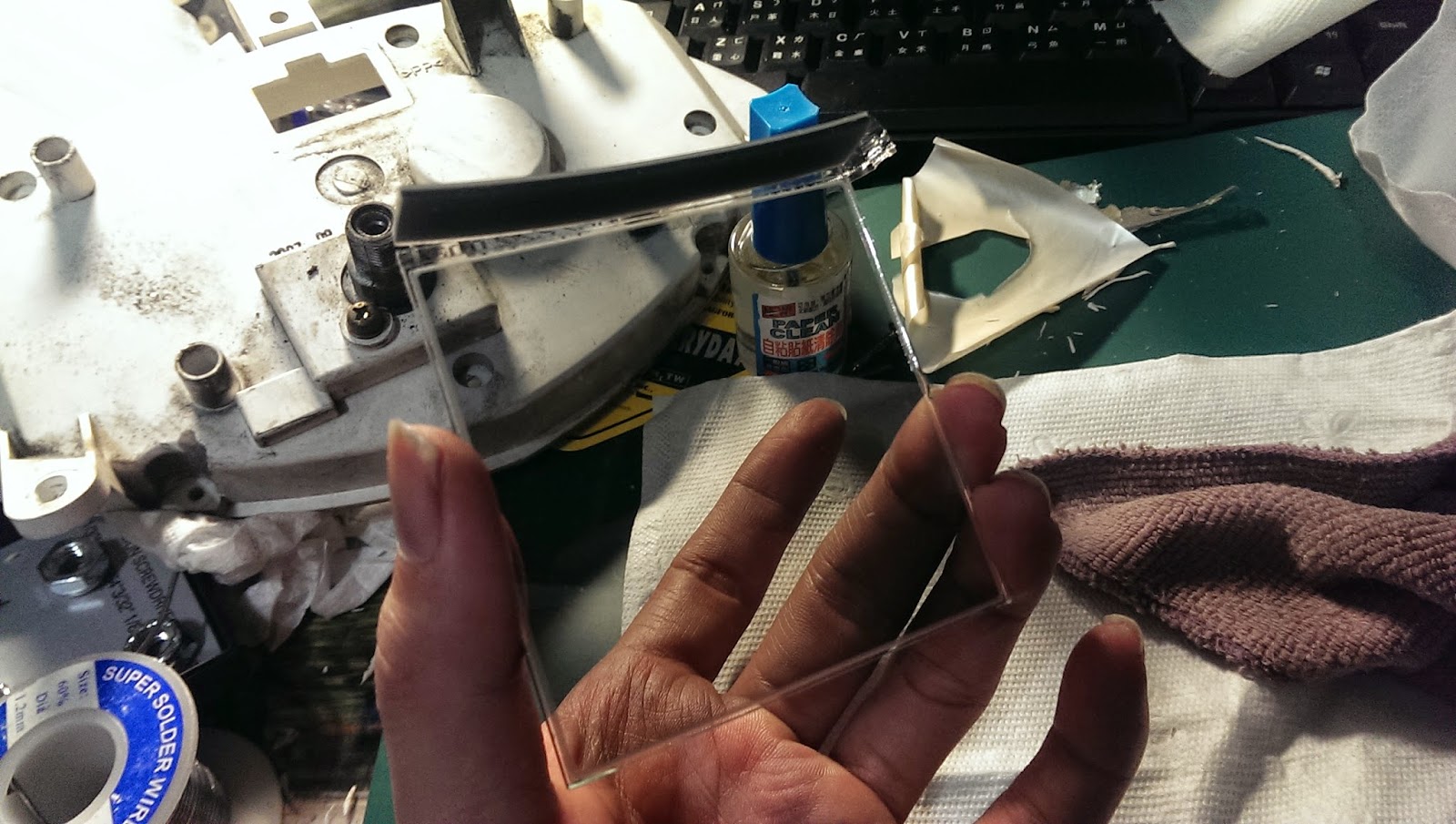

OK 直接跳轉到完成清洗畫面~~
6. 高反差與原廠的抉擇
要做高反差就把偏光片轉90度

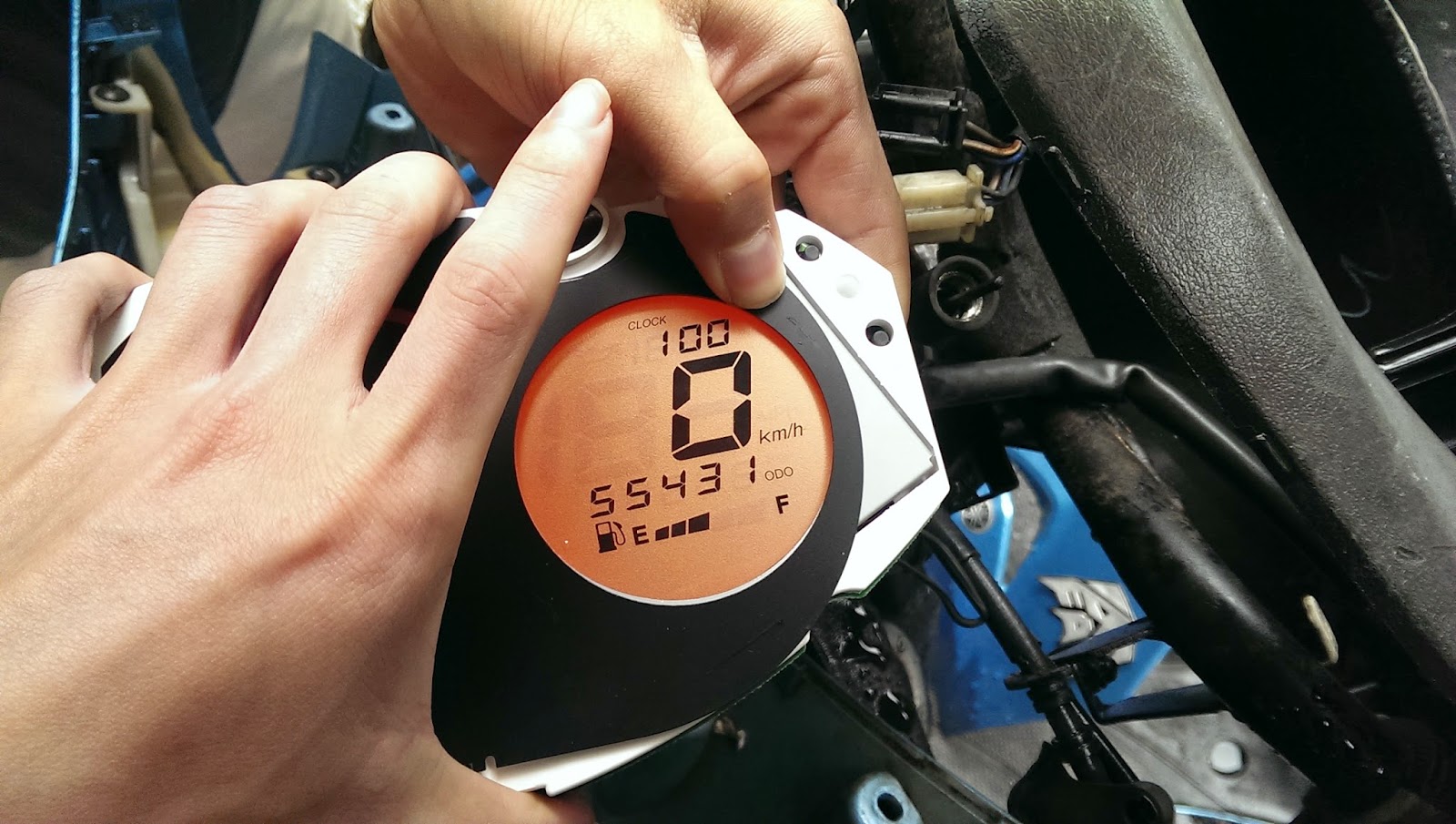

通電測試後決定自己想要的款式

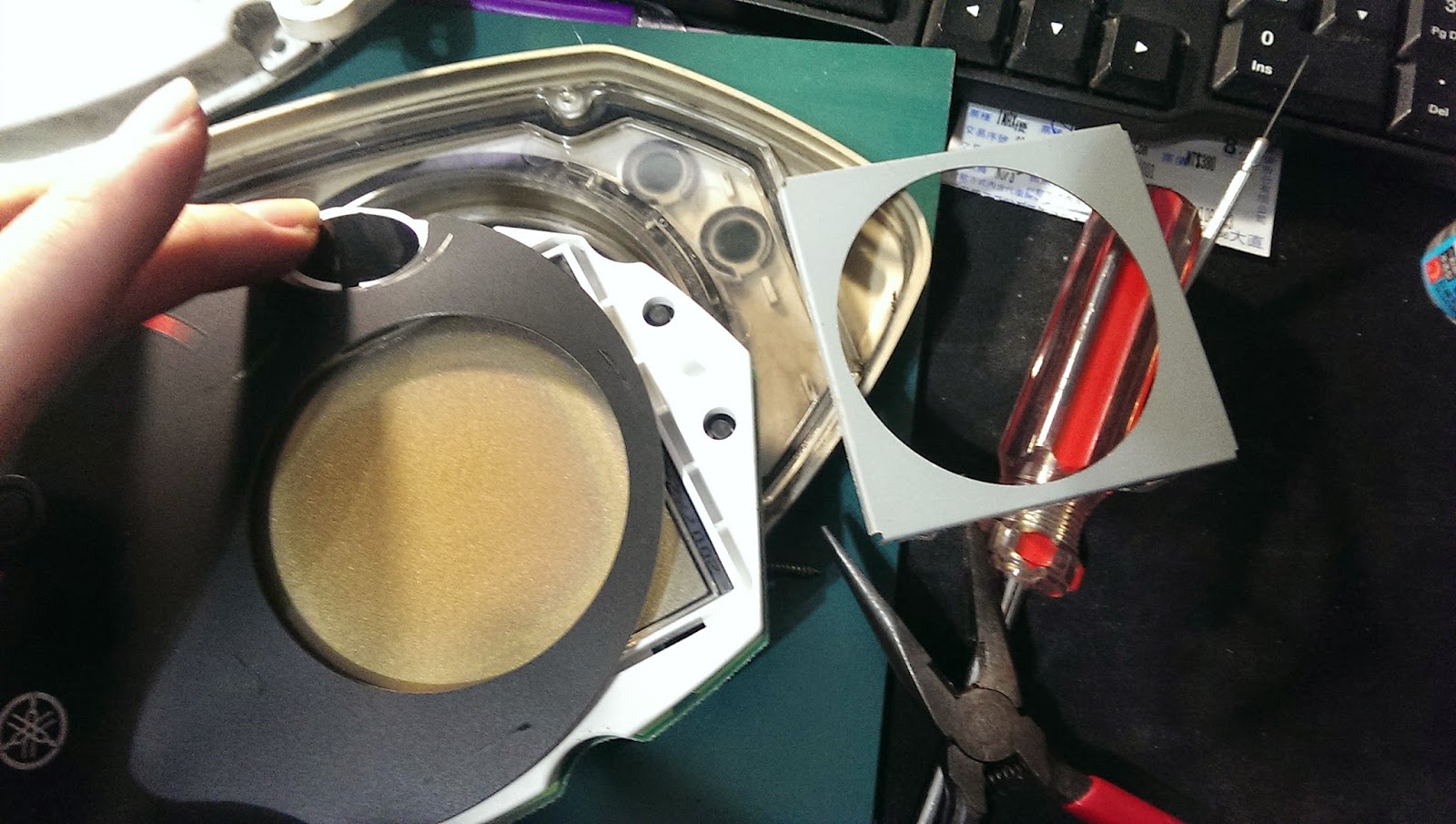

貼上下偏光片，銀底層，上偏光片，按照原步驟安裝回去

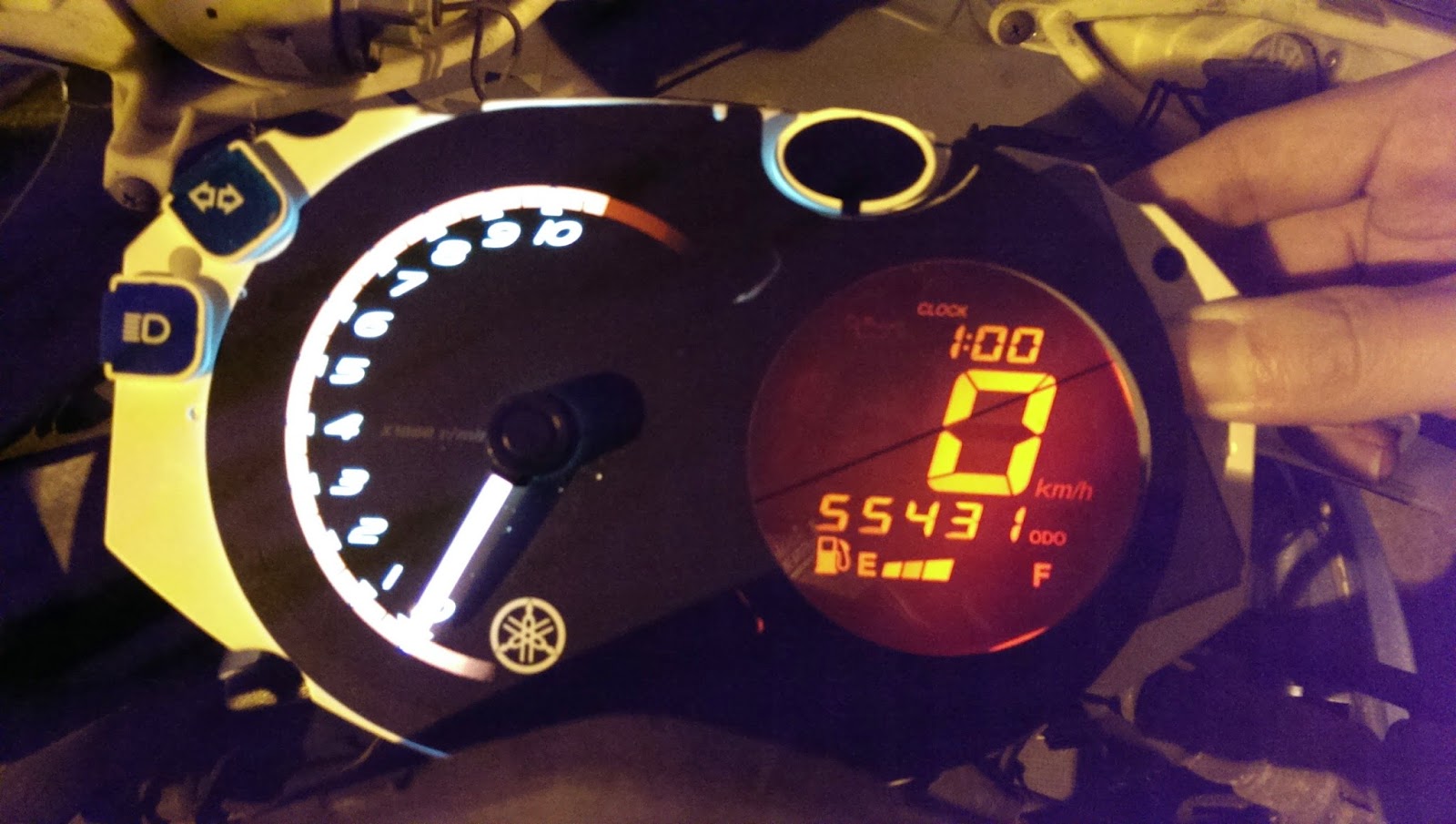

以下為測試
閃光燈&沒閃光燈
OS
本來想裝高反差，但無奈要撕掉上偏光片，此時已經搞到三更半夜了
光是想到那個殘膠，就不想搞了= =
最後決定，偷懶用原廠吧XD
反正哪天閒閒在拆下來改也沒問題!!
7. 更換黑色塑膠殼，&全新後照鏡
門面很重要，雖然其他塑膠殼都白掉，但是龍頭就是要黑溜溜，才爽快!!

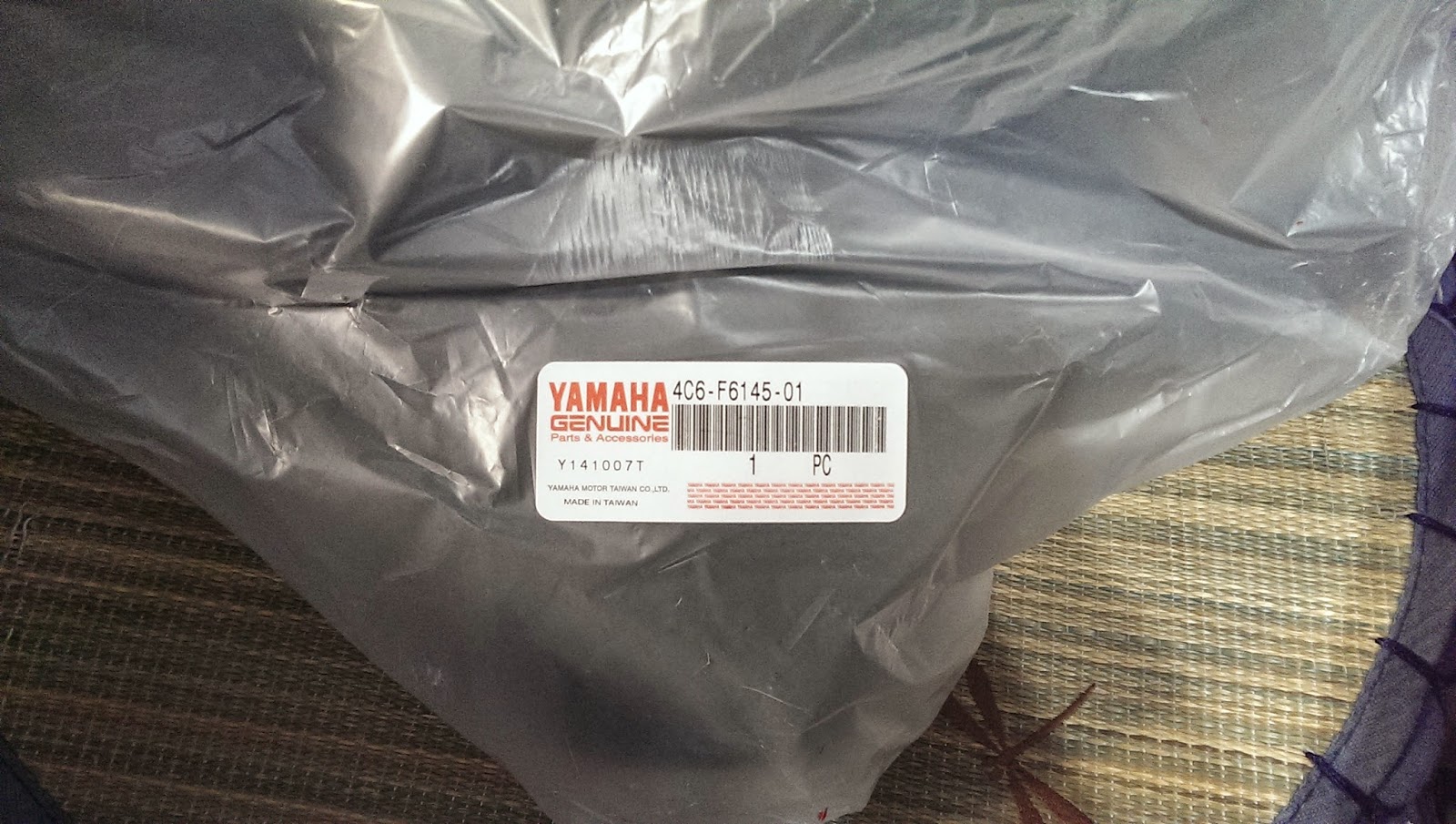

OK 先叫料
裝上儀錶板
鎖上左右側開關
最不爽的是一大早在裝儀錶板時，車子已被淋濕…………
想了一個
解決儀錶板被太陽曬壞的方案

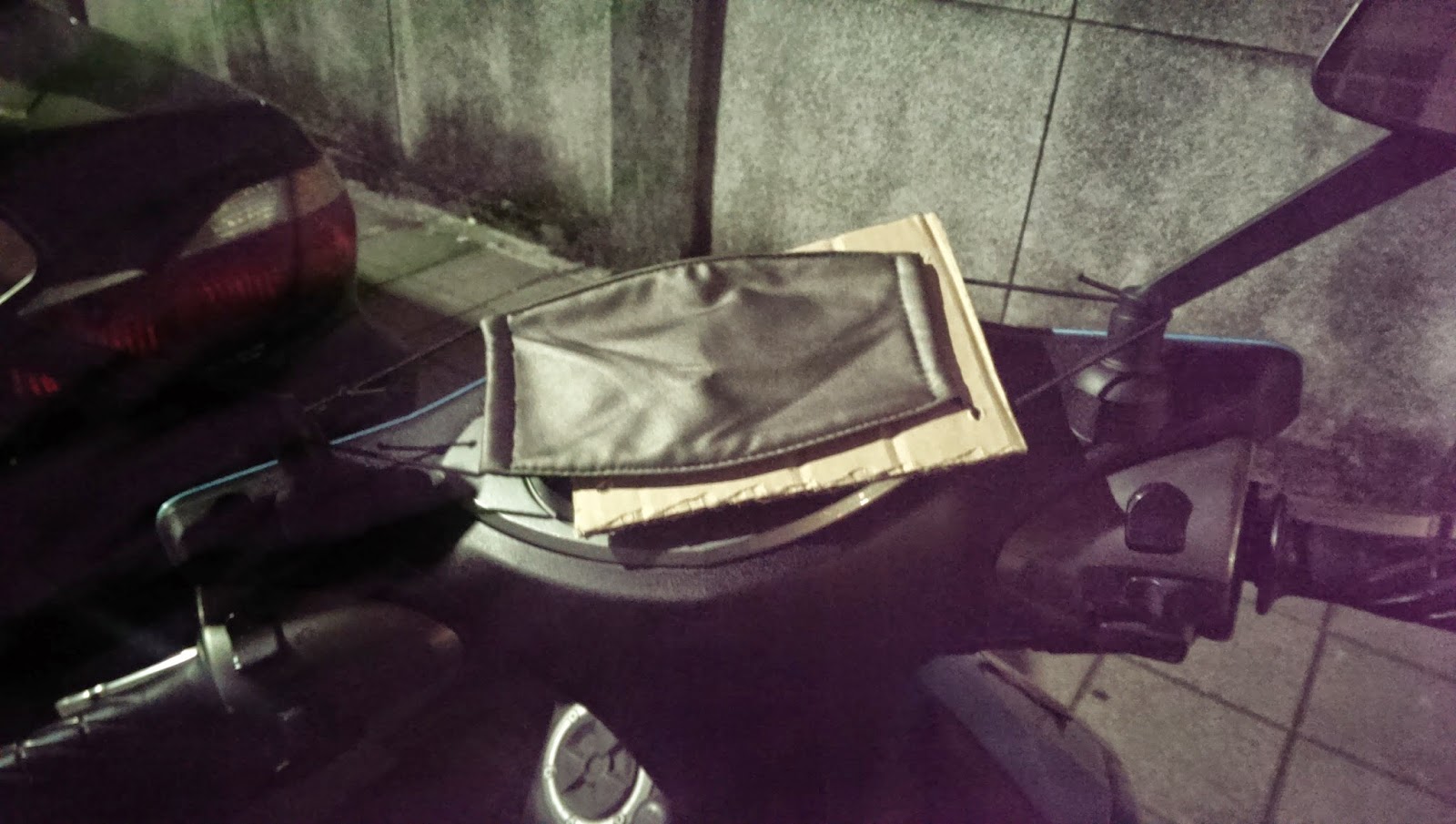

就用口罩加厚紙板做一個儀錶板蓋
只要白天停外面時都蓋著，液晶螢幕就不會被太陽曬壞拉!!
最近上班好忙都沒辦法整理車子
這次的心得就是，殘膠也太難搞了吧!
|
