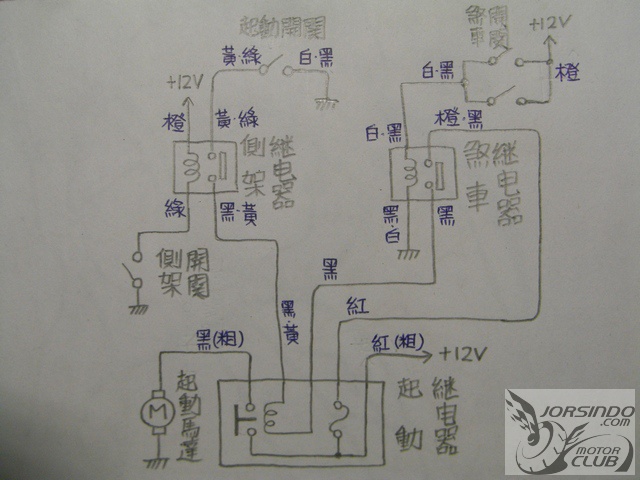

Address V125 起動線路圖

瀏覽數: 7639 | 評論數: 2 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2010-8-7 14:38

前幾日因為遠近燈開關在切換的時候有些問題，所以利用休假的機會把龍頭拆開檢查一下開關，把開關的接點用三用電表測阻抗值 = 0.7(歐姆)，而接頭也沒有鬆脫的跡像，找不出問題點。於是就把它裝回去，沒想到裝回 ...

回覆

車干 發表於 2010-8-7 15:34

哈哈一般人要把那種圖畫出來實在辦不到

ghostlb 發表於 2010-8-7 14:53

建議在公母頭上面用簽字筆標記...

用123或是ABC註明...

這樣子就不會接錯了...

之前自己改電系弄得很亂

前陣子又拆開亂搞...才標上去的...

這樣就不用花時間在找線路的...

Address V125 起動線路圖9874|小老婆汽機車資訊網

整理好的線路...
剩下的塞到鵝頭裡面了...

[ 本文章最後由 ghostlb 於 2010-8-7 14:58 編輯 ]

參與人數 2	經驗值 +7	收起理由
speedbear	+ 5	神!!!上下兩張是不同車吧!!!
柳生十兵衛	+ 2	增廣見聞
