光陽AK550 疑似燒 ECU，結果竟然是我犯了最低級錯誤

這次分享一個我自己都覺得很扯的案例。

事情是這樣。前幾天我把 AK550 的外殼拆開，清洗車輛並整理線組。
過程中我做了幾件事：

• 用水清洗車體
• 用風槍吹乾
• 用 3M 電子接點清潔劑清潔接頭
• 將拆下的接頭重新插回


原本以為只是很普通的保養整理，結果整理完後，問題來了，按下 KEYLESS 喚醒按鈕後：
✔ 瓦斯頭 LED 會亮
✔ KEYLESS 可以喚醒
✔ 瓦斯頭可以轉動

但是：
✘ 儀表板完全不亮
✘ 汽油幫浦沒聲音
✘ 無法啟動

看到這裡，我第一個念頭是：「完了，是不是哪裡短路，把 ECU 搞壞了？」，接著開始一路查。
我查了：

• 保險絲
• 主繼電器
• KEYLESS 模組
• ECU 供電
• B1 / B2 電源
• 點火系統


甚至一度懷疑：

• 瓦斯頭故障
• ECU 損壞
• KEYLESS 異常
• 主繼電器故障


為了查明原因，我：

• 拆更多外殼
• 拿線路圖比對
• 用電表量每一條線
• 甚至直接 bypass 給 B1 / B2 正電測試


整個過程非常混亂，壓力也非常大，因為症狀看起來真的很像大故障。
後來我甚至做好心理準備：「這次可能要花大筆錢繳學費了。」
結果最後找到原因時，我整個人直接愣住。

答案是：
我把兩組一模一樣的 4PIN 接頭插反了。

沒錯，就只是這樣，這兩組接頭：

• 都是 250 端子
• 都是 4PIN
• 外觀完全一樣
• 線長還剛好都接得到


所以在清潔完插回去時，我完全沒發現插錯。
結果造成：紅色電源線直接接到綠色接地線。

看到那瞬間我腦袋直接空白，因為我前面查了整整一大圈：
→ KEYLESS
→ ECU
→ 主繼電器
→ 點火
→ 線路

結果問題根本不是零件壞掉，而是我自己插錯線，這次真的讓我學到很深的一課。
再複雜的故障，有時候根本不是大問題，而是最基本、最低級的人為失誤。

這次案例給我的教訓：

• 再簡單的拆裝都要拍照
• 一模一樣的接頭一定要做標記
• 症狀再嚴重，也別忽略人為因素


很多最難查的故障，不是零件壞了，而是自己不小心搞出來的，接下來開始看圖說故事

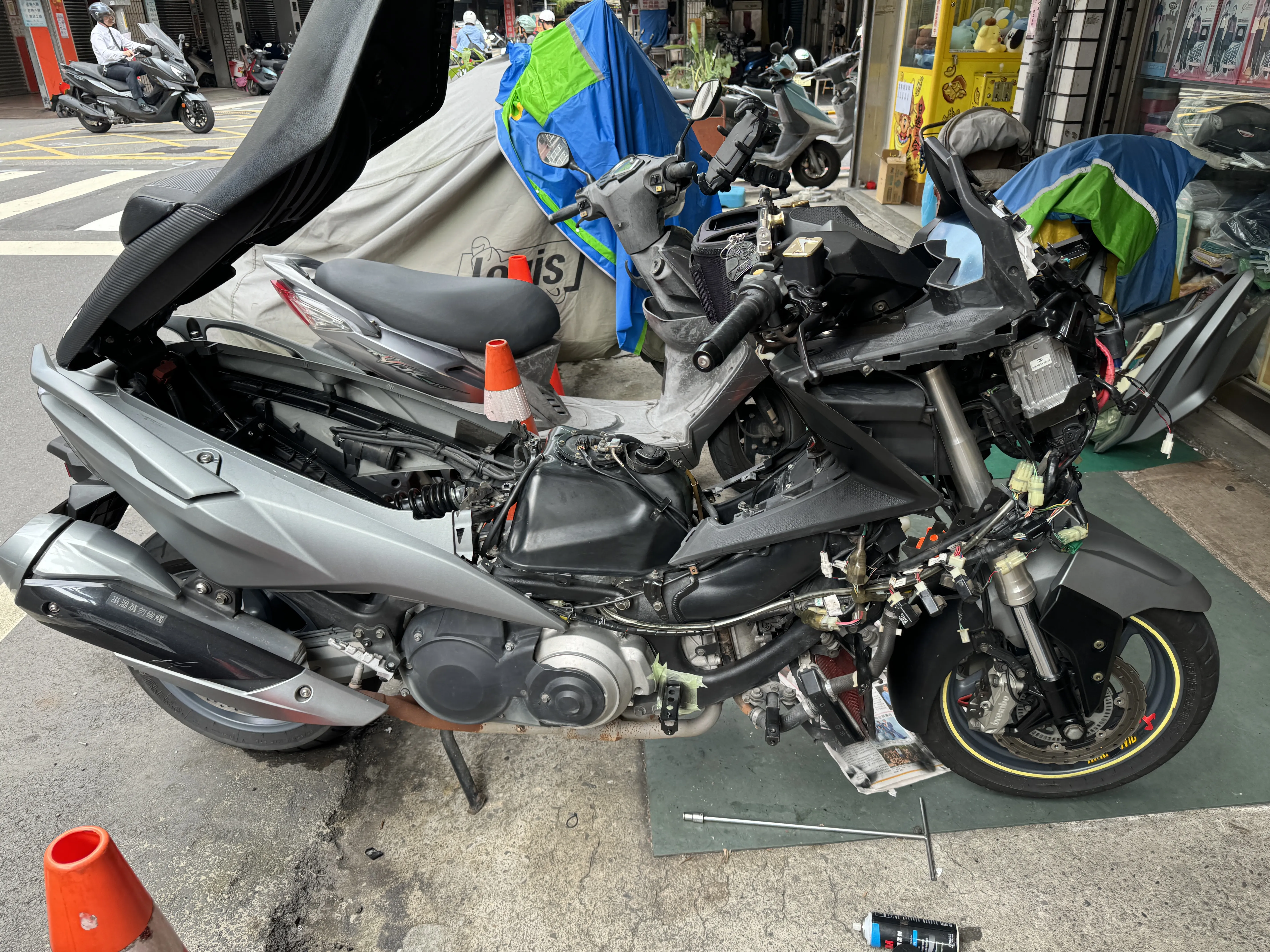

這台是今天的主角，光陽的AK550，今天來洗車身

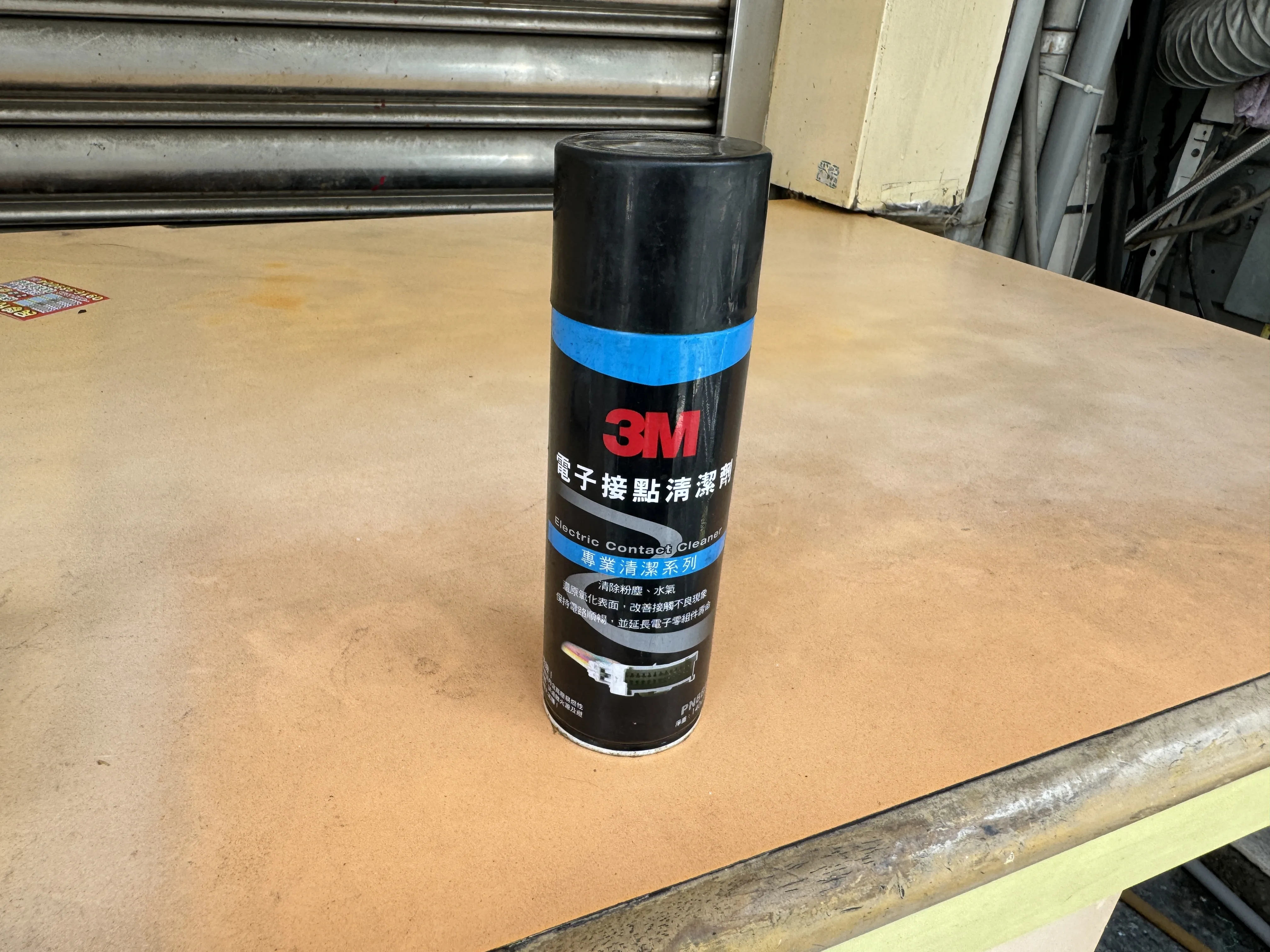

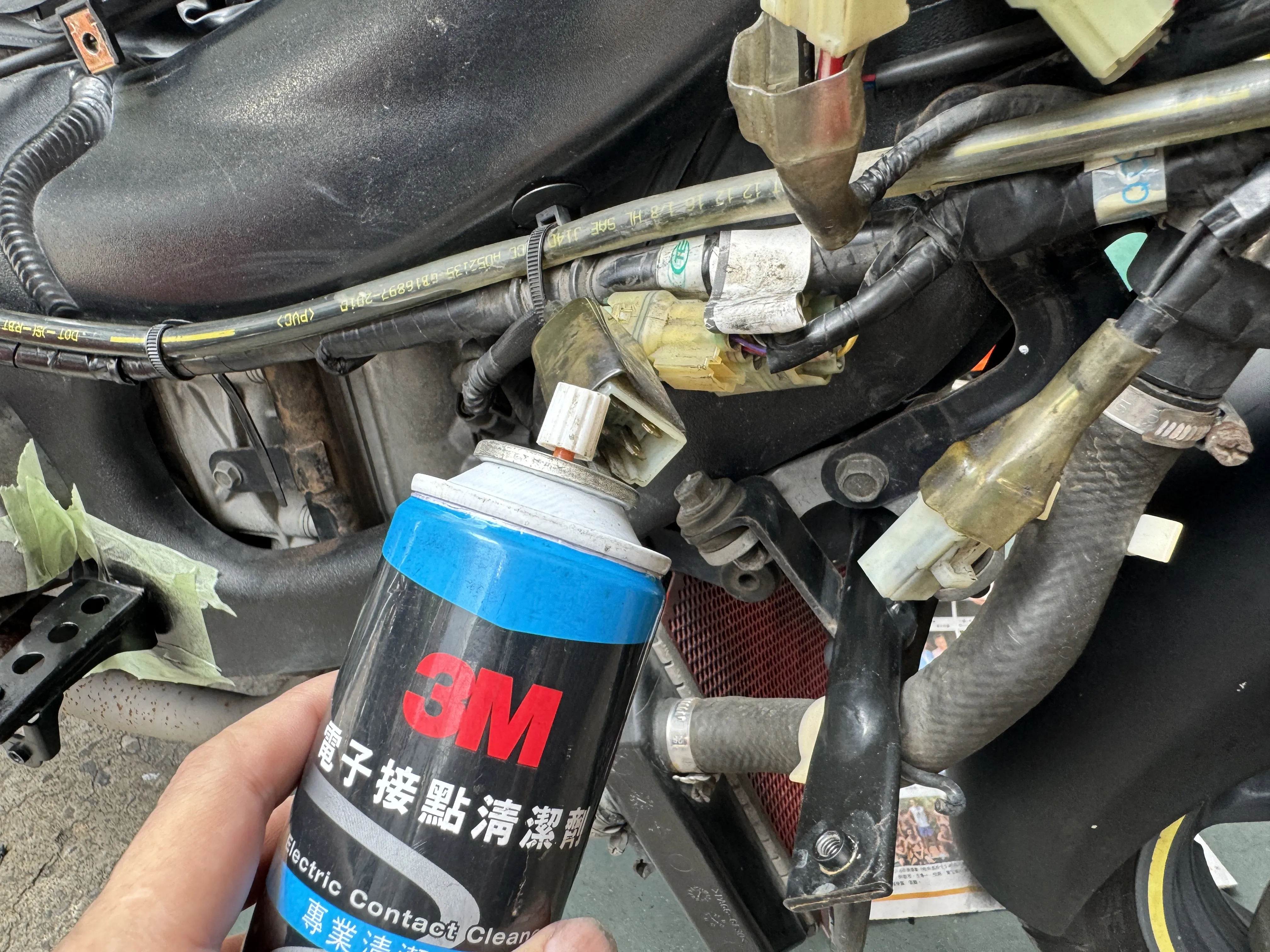

拿出3M接點清潔劑

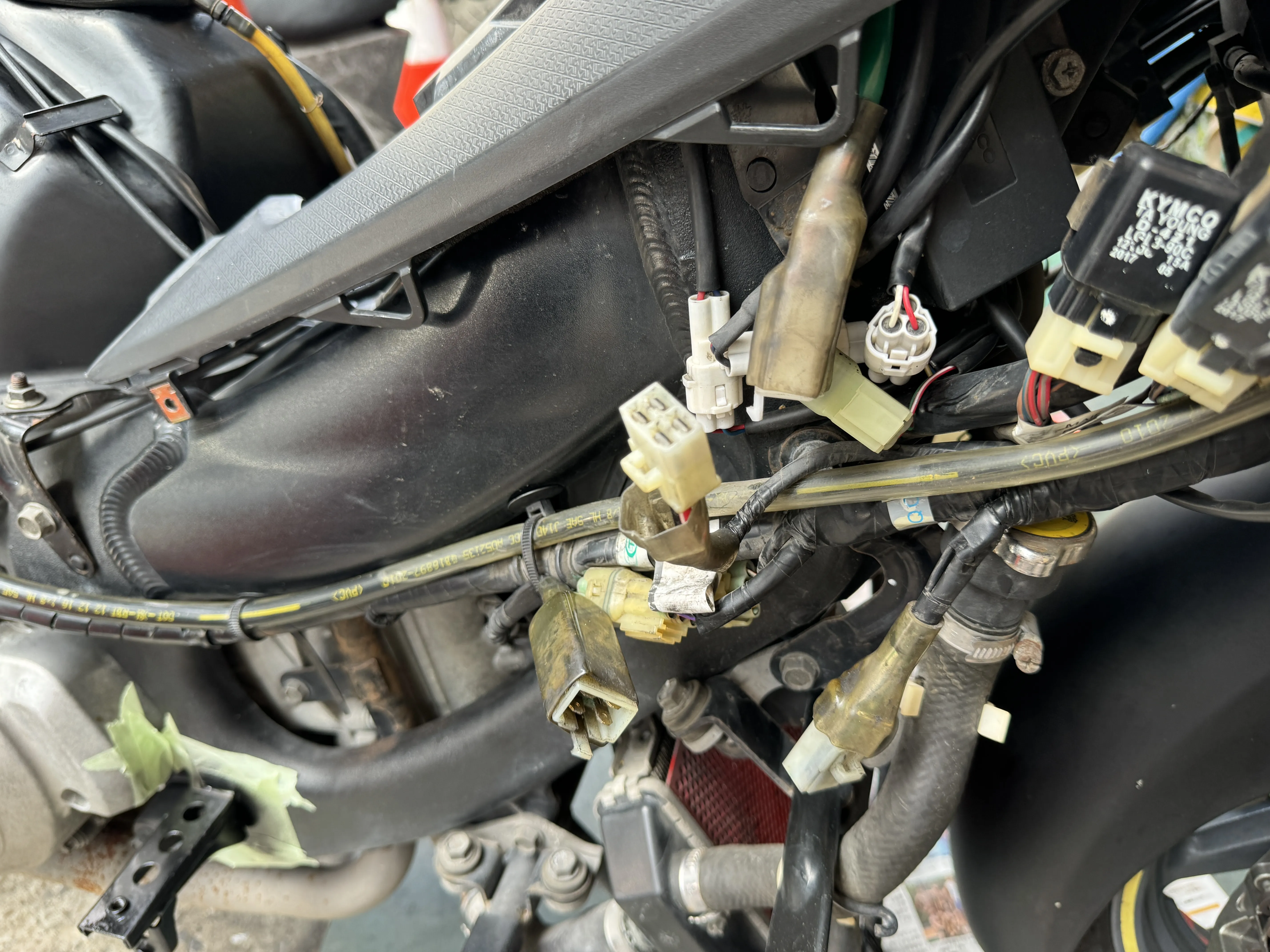

我把插頭拆開，這裡犯了第一個錯誤，我把插頭全部拆開，沒有拆一個裝一個


接著用清潔劑噴接點

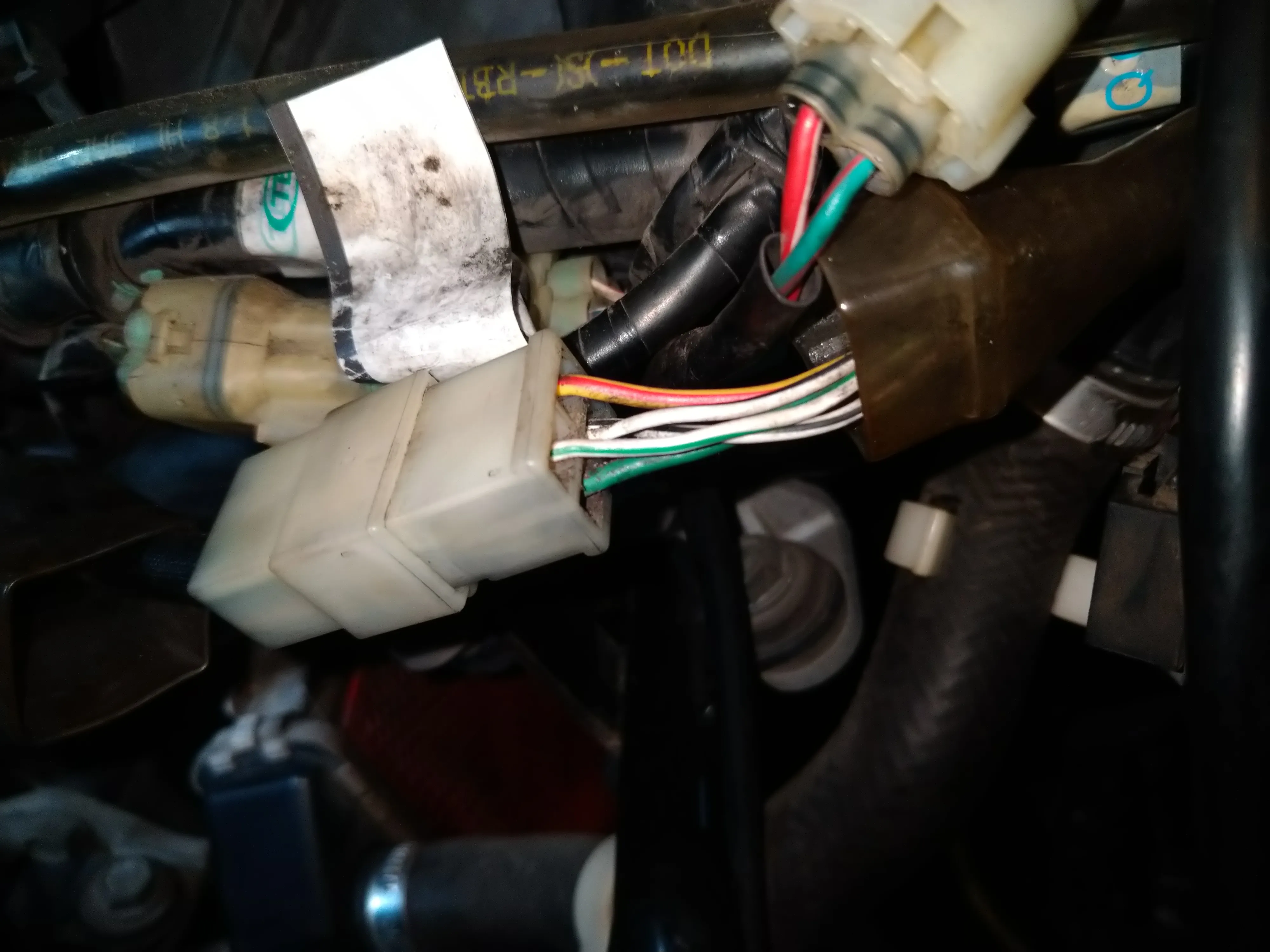

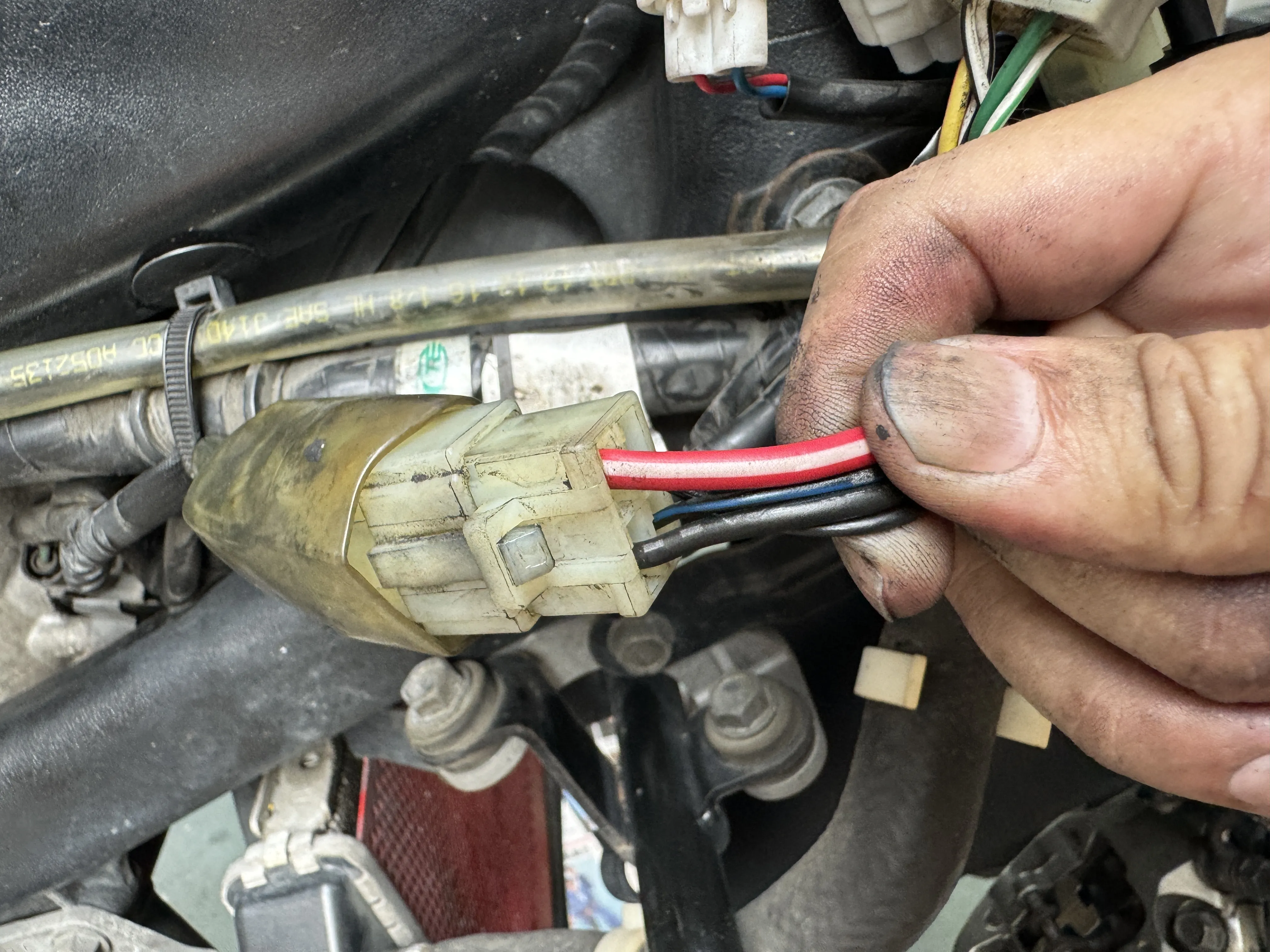

裝回去的時候，紅白線應該要接鎖頭，我把他接到點火線圈去了


想當然爾，點火線圈的接頭接去鎖頭

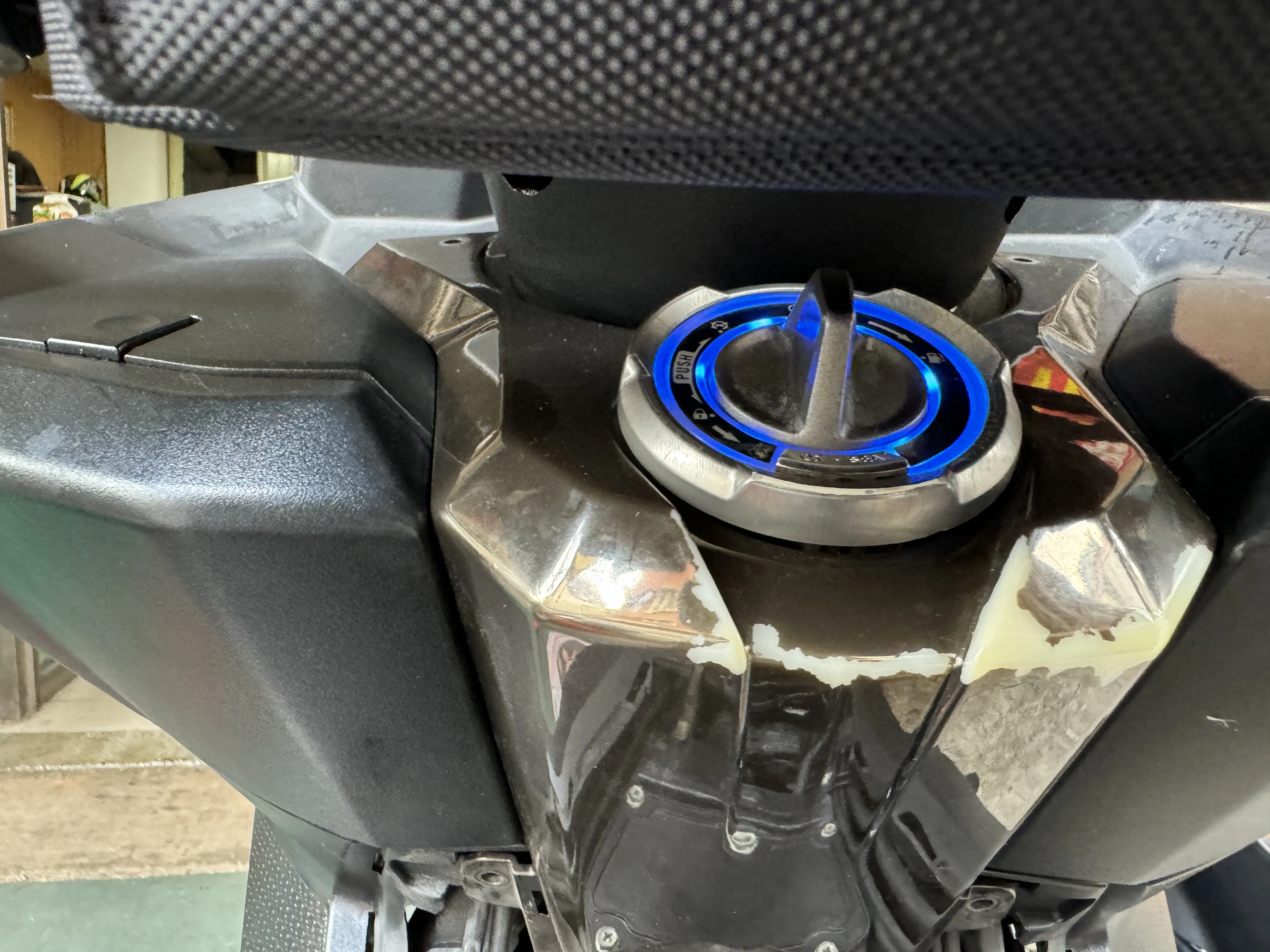

打開鎖頭電源，發現儀表不會亮

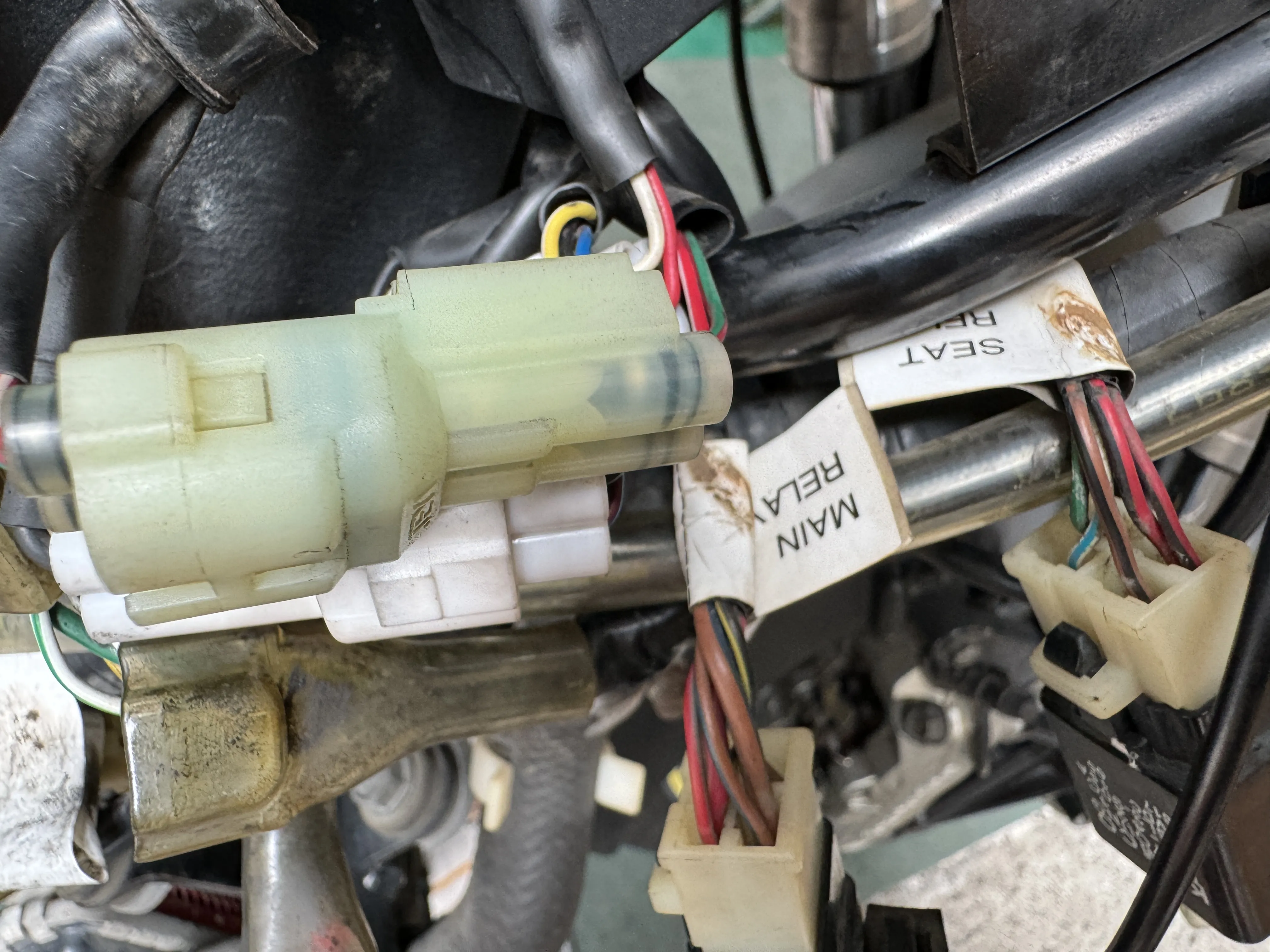

先查主繼電器有沒有電，發現沒電

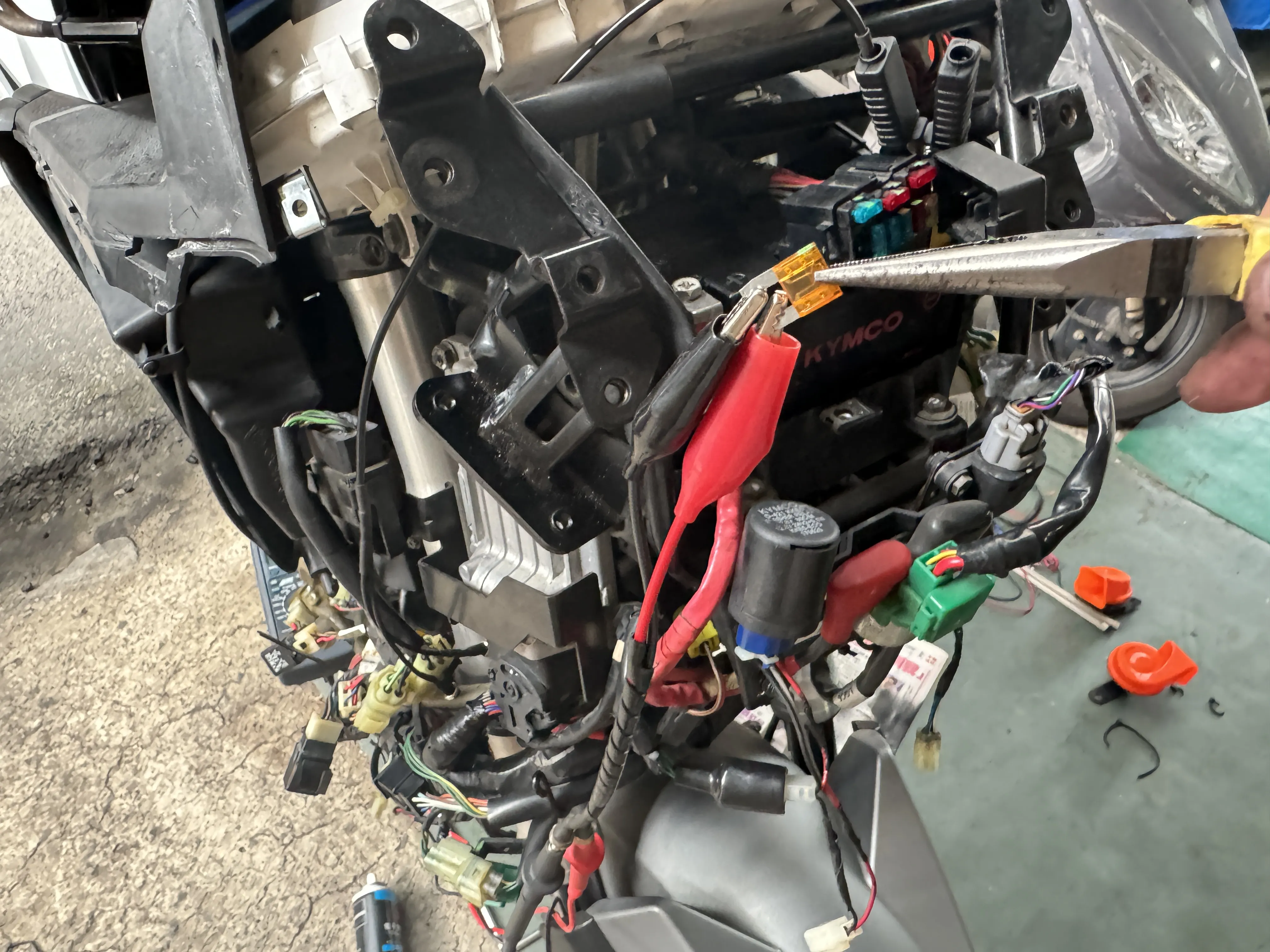

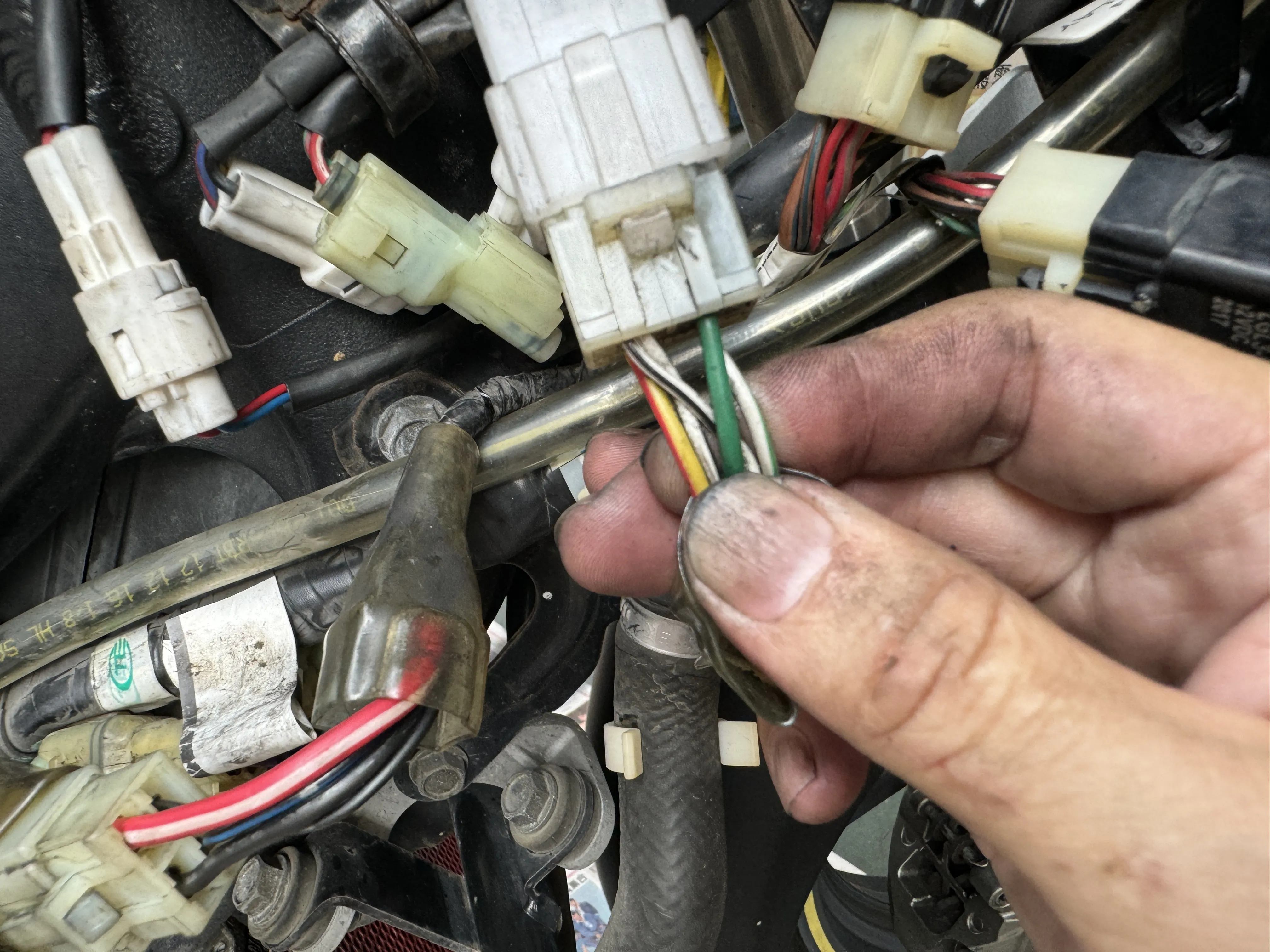

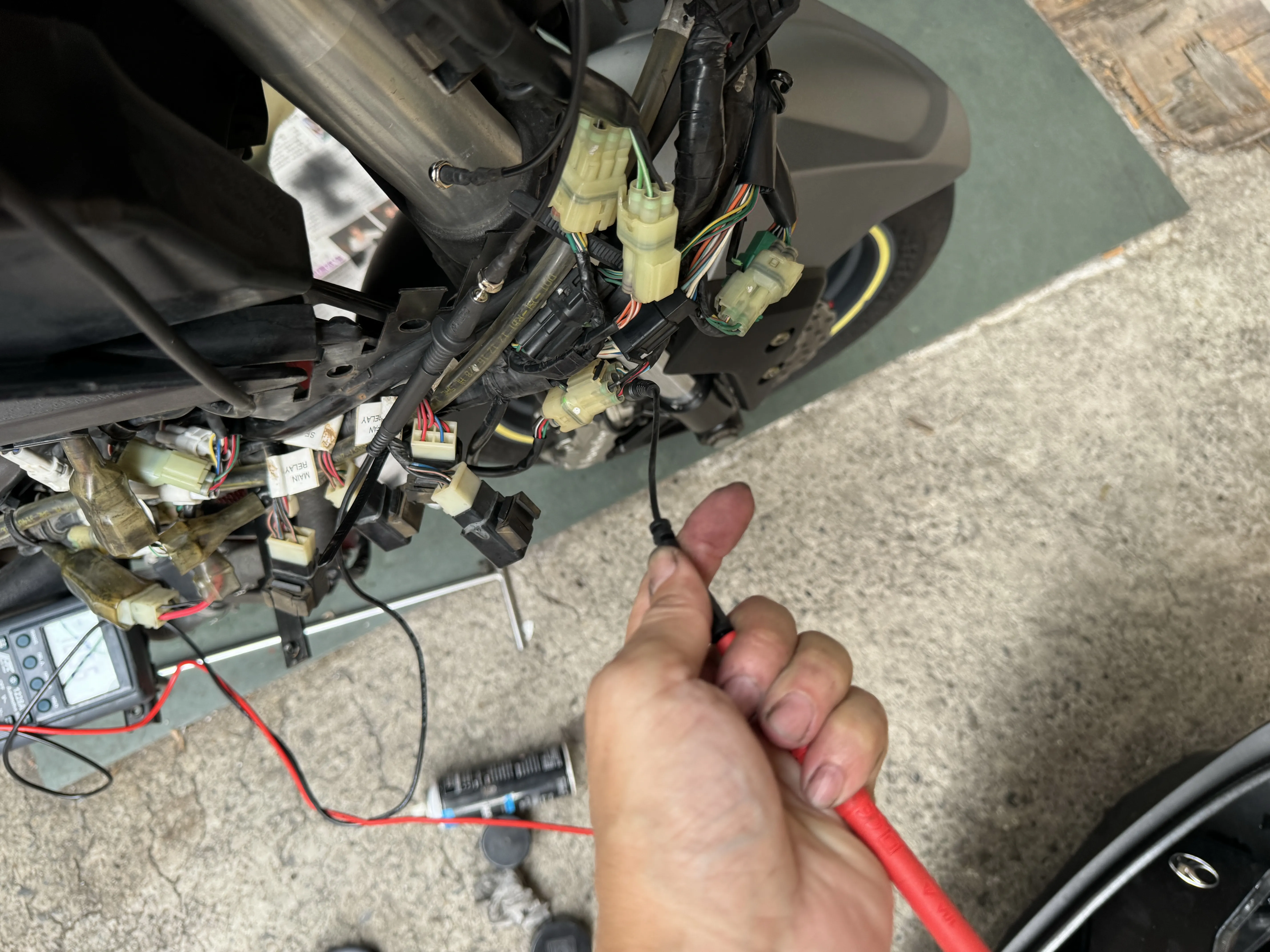

穿刺每一條電線與ECU電線，判斷是否有電

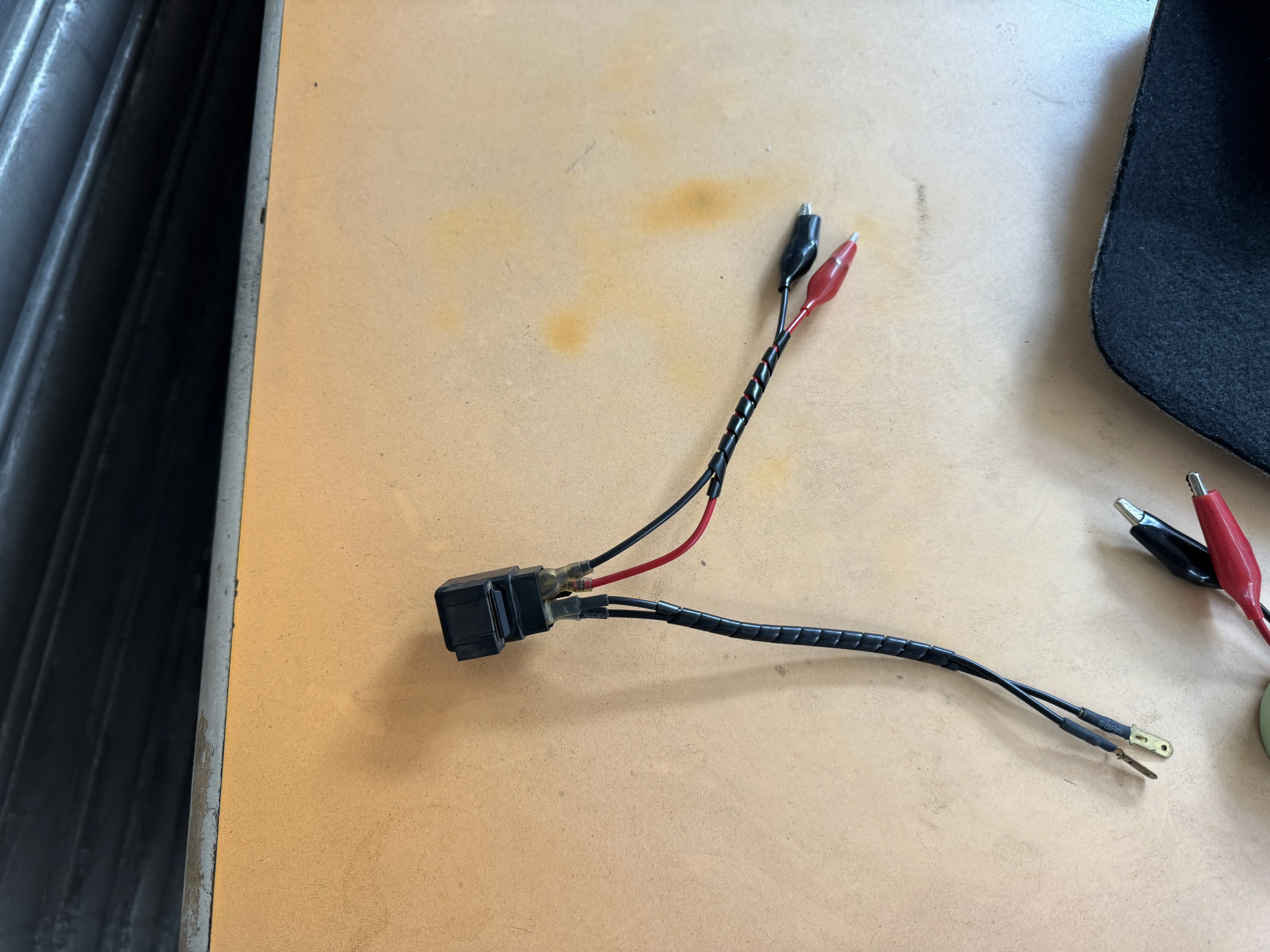

拿出自製線組接上主繼電器


確認主繼電器沒損壞

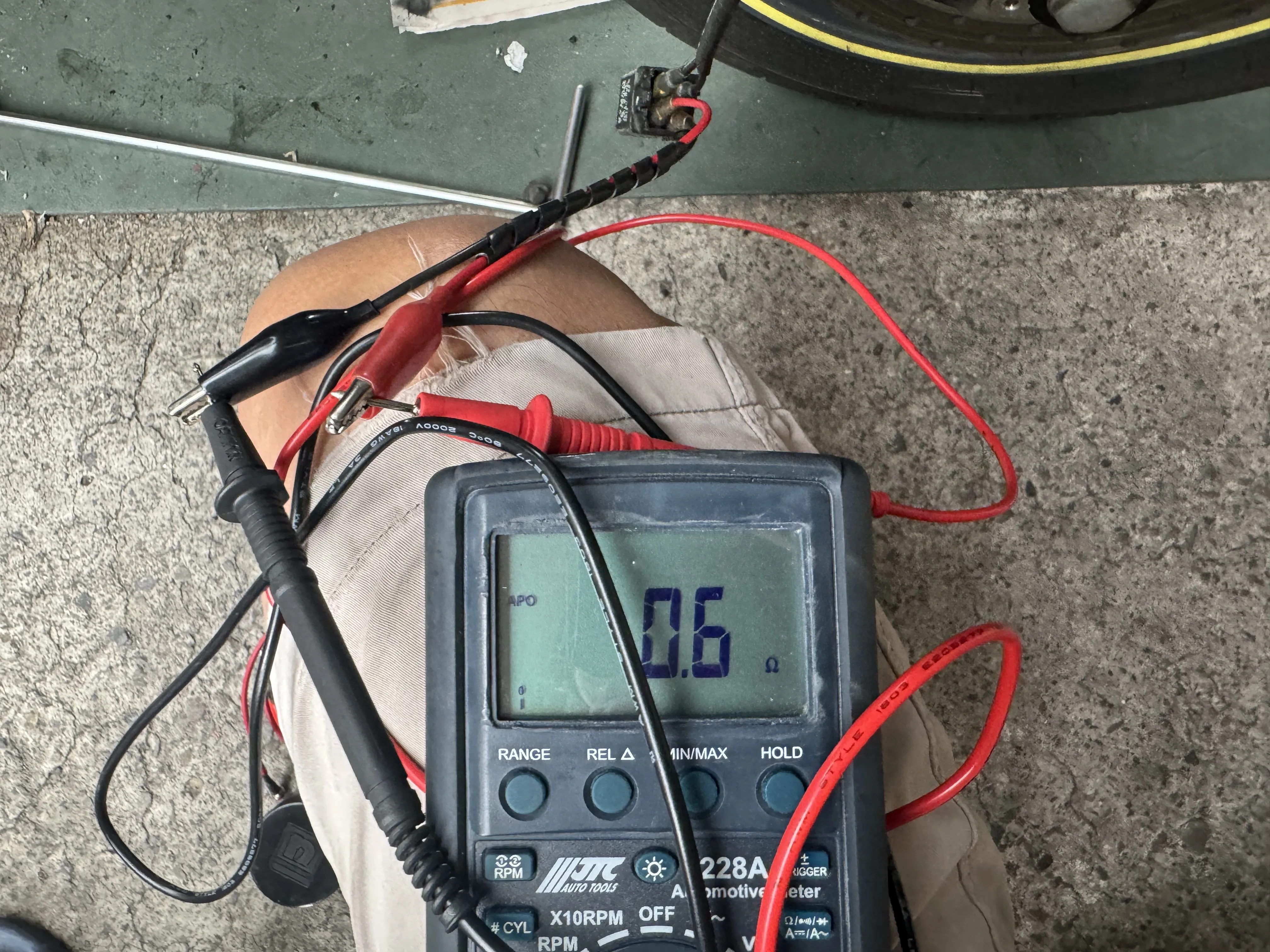

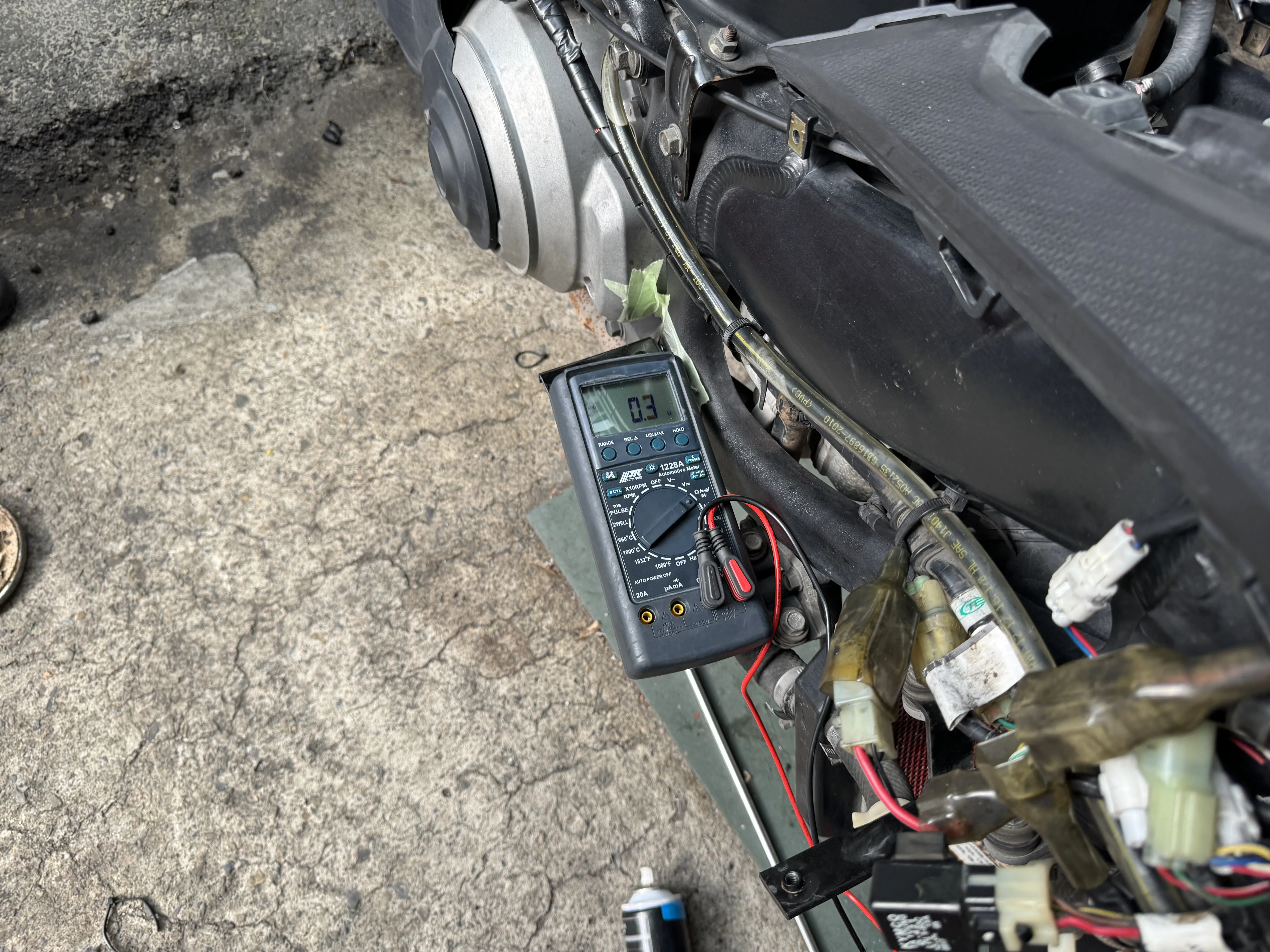

用電表測量保險絲


確認每個保險絲都沒燒掉

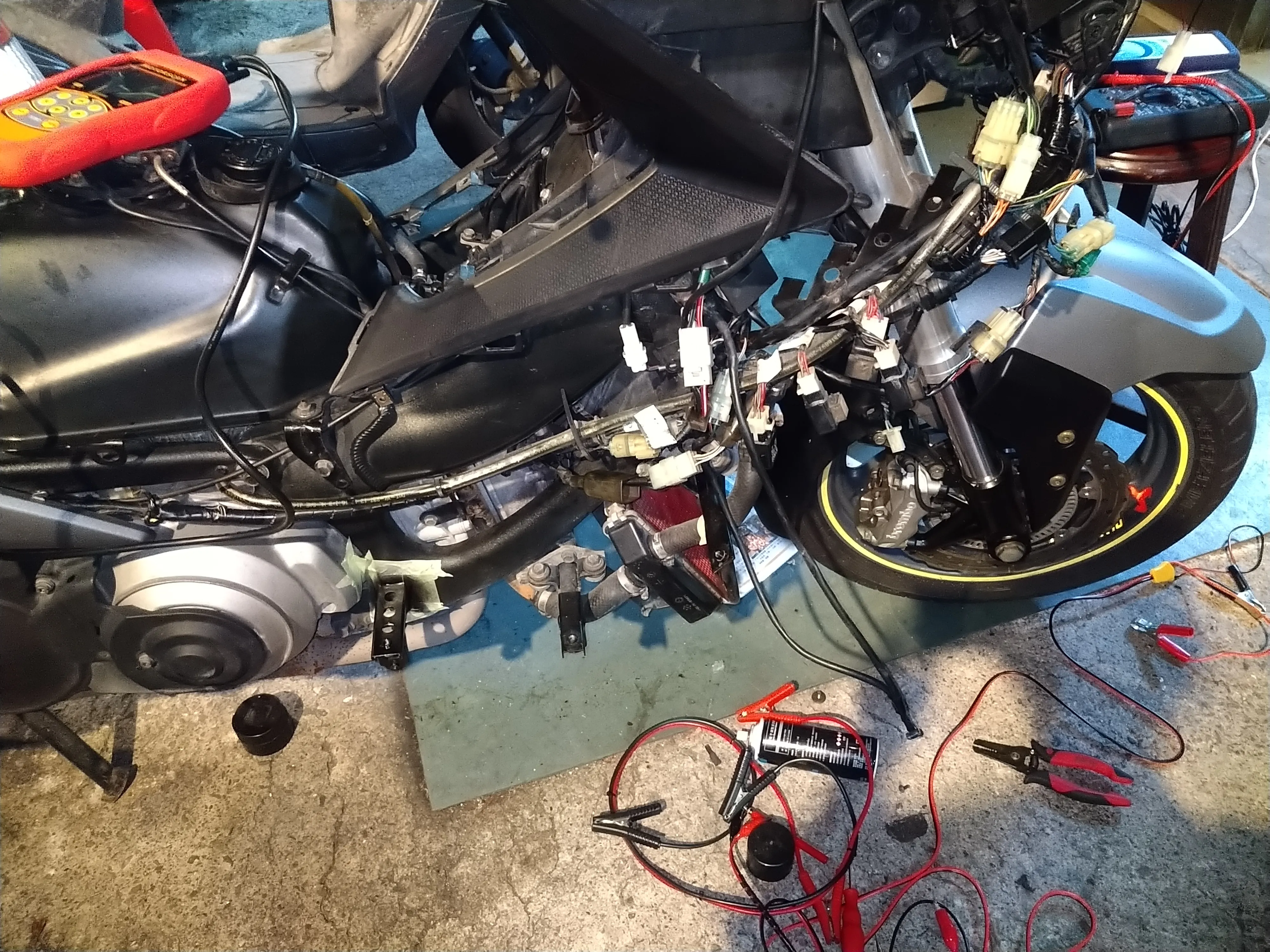

一路查到晚上，都沒發現線接錯，後來會發現，是因為點火線圈的綠色接地線接到鎖頭紅色線，這讓我產生疑惑，這時才發線接錯線，這裡已經改回來，因為檢測過程中，我有強制輸出鎖頭的B1/B2正電，確認儀表板會亮，但是無法發動車子

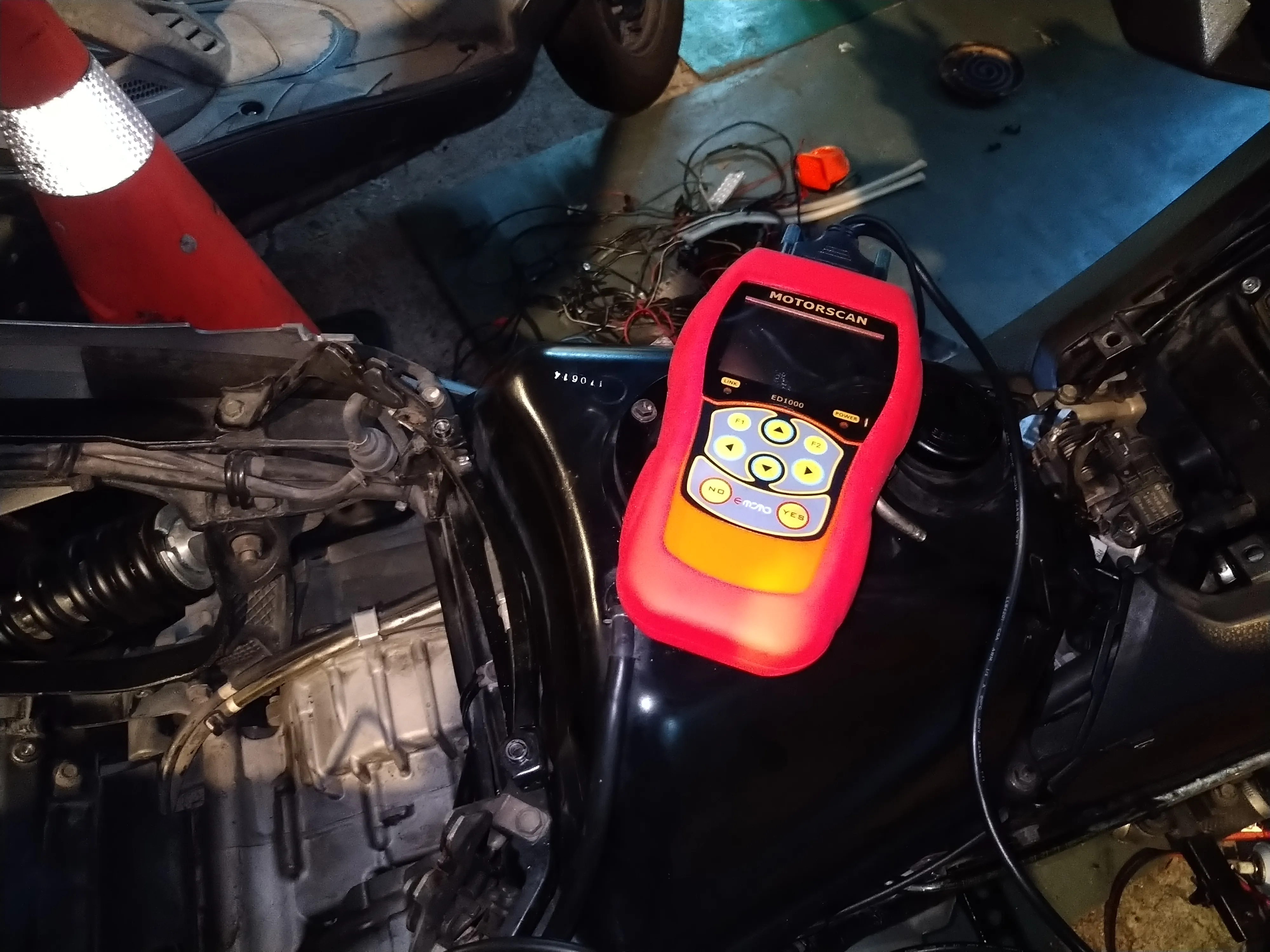

拿出診斷器，查到故障碼是點火線圈電壓過低或斷路

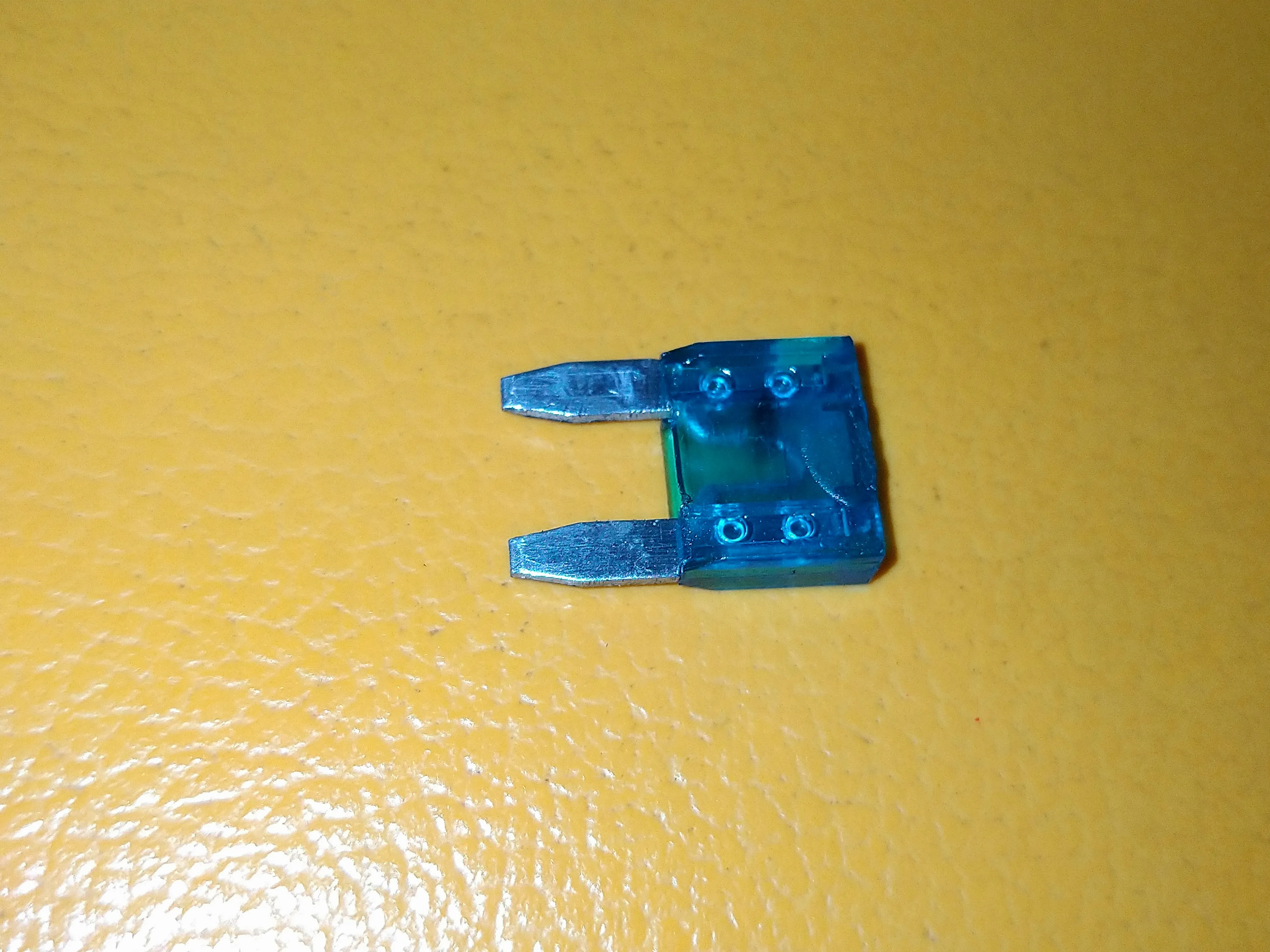

檢查點火線圈進來的正電，發現沒電，所以造成故障碼產生，對照一下手冊，點火正電與USB、加熱手把共用正電，因此矛頭指向保險絲，拆開後確認保險絲燒毀


檢測過程中有跨接正電，還好只是燒保險絲，沒燒掉電腦

原廠ECU可能不便宜

還好沒有造成更大的傷害

不過，原廠設計在類似的位置，用類似數量的公母插頭
沒有考慮可能會插錯的問題
也是應該要檢討一下

下次記得有做個記號
不過原廠設計也有一定程度上的問題
