[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)

来源: 電系 itsuki 2014-2-25 16:02 只看這個作者 只看大圖 |閱讀模式
17 38270
本文章最後由 itsuki 於 2014-2-25 17:36 編輯

嗯…很久沒有POST文章了,這次順手記錄下來

話說我的KTR 150 已經快要出廠10年了,最近最困擾的小毛病是電盤線圈(定子)拉出引擎曲軸箱的地方滲機油,有越來越嚴重的趨勢,甚至停好車後地上都可以看到近10滴機油,行進當中就更不用說了,機油會甩到前齒盤護蓋+鍊條蓋上面到處都是,總之是該處理了,其實國產小檔車類似的引擎有CB(野狼)、CG(金勇)等車系,應該是大同小異

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)1610

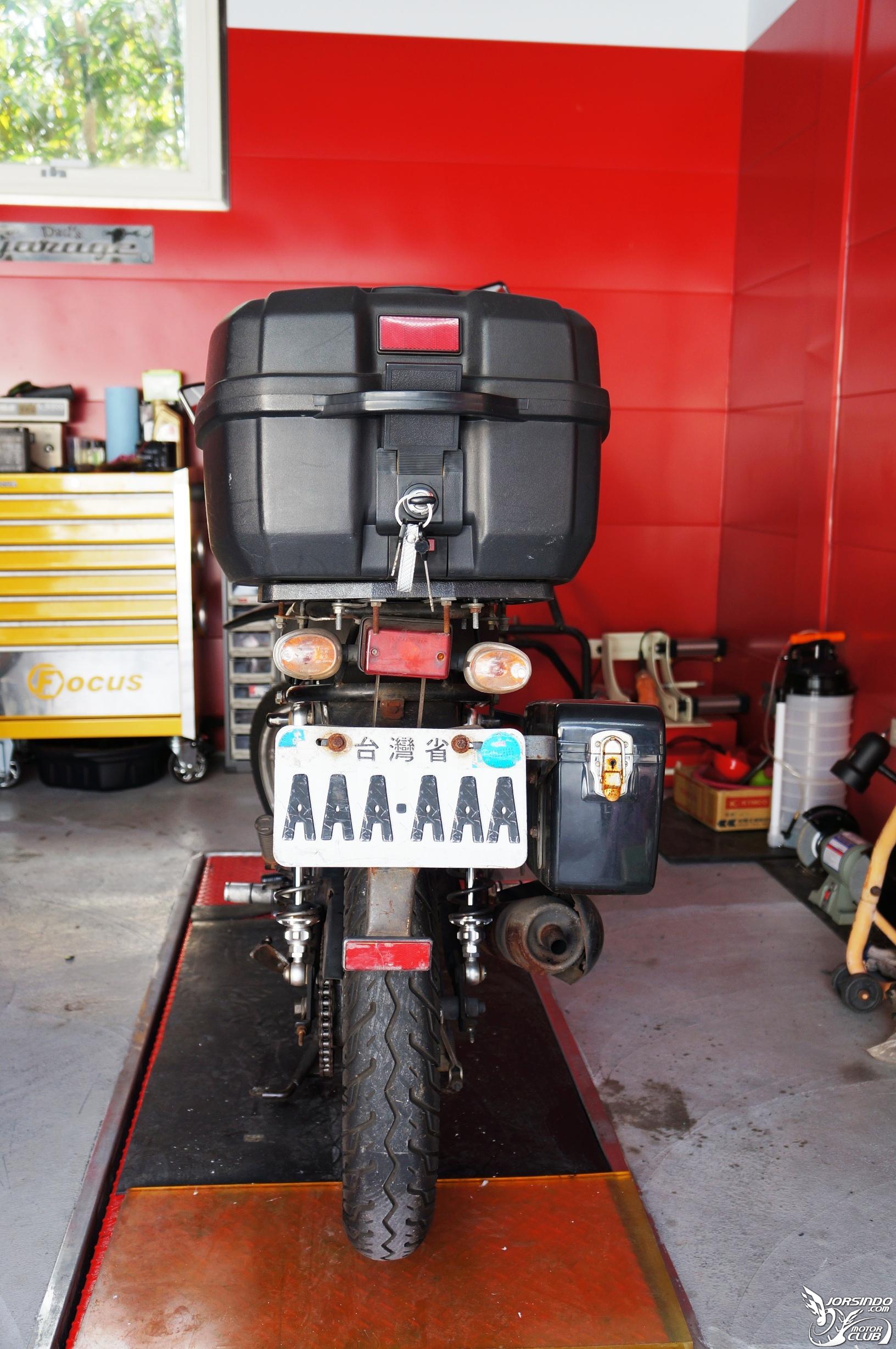

這次的主角KTR 150,我們這次要從後面來喔~
DIY需要的工具是…….













[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5814
哎呀~你看看你看看,電腦也打開了

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)9443
呼呼~手感軟呼呼的,要怎麼拿呢?這確實是DIY的工具沒錯啊?

咳咳~再鬧下去大魔王就會出來把我ko了,還是別喇賽了…這次需要的工具不多
1.   T桿8號(最好買好一點的,像是大魔王用的koken名器,精度、手感都在普通100元黑色CR-VT桿之上,當然對螺絲傷害可能性就相對降低很多)
2.   T桿或梅花10號
3.   刮刀(其實後來的心得是,若有國中生工藝課在用的雕刻刀,平口刀最好用,文章後面會交代為何好用)
4.   十字起
5.   衝擊起子(或是衝擊起子的十字頭)
6.   最好有扭力扳手
7.   橡膠錘
8.   尖嘴鉗

需要的料件
1.   左側曲軸箱墊片packing
2.   M5  16mm內六角螺絲(我只有買到M5 15mm,不過差那一點沒差)
3.   電盤線圈(這台車已經快10年,夠本了,乾脆換掉免得到時候顧路)
4.   套管10mmX12mm,與光陽汽缸天柱套管規格相同

開工囉
[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4798

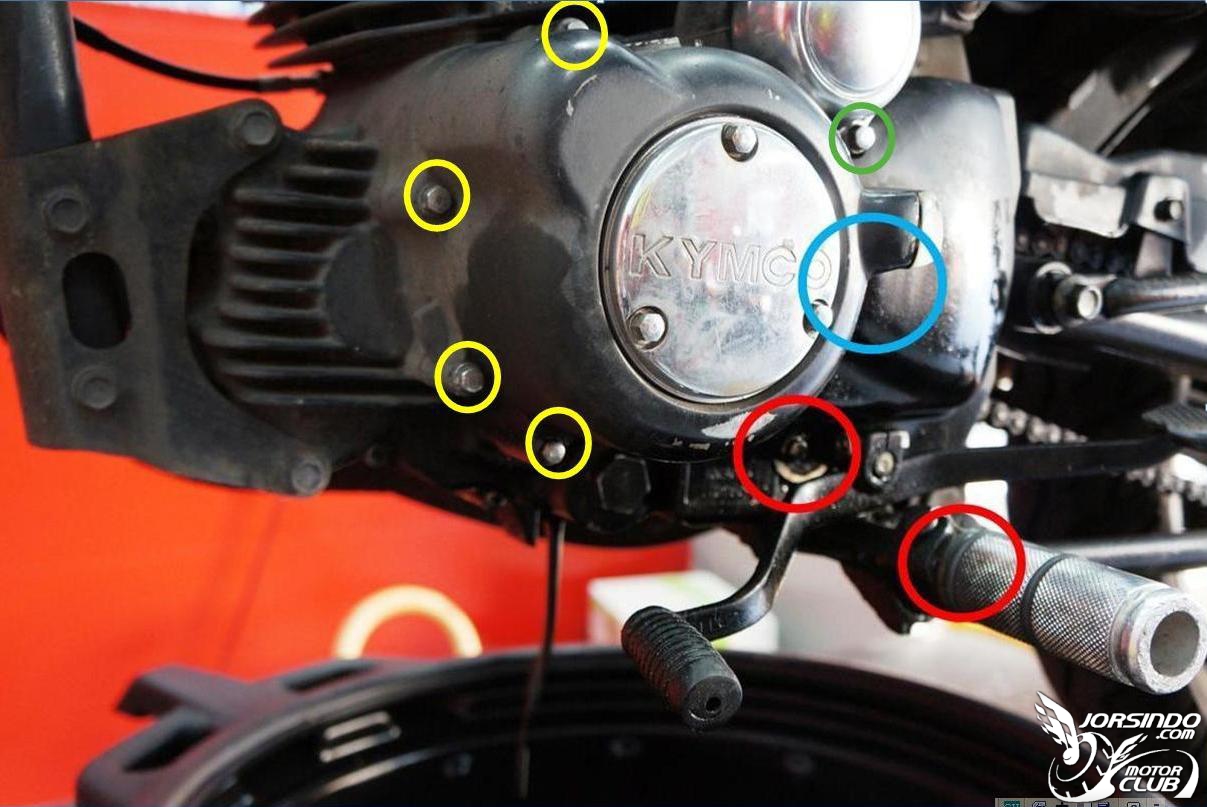

1.   先把機油洩掉,圖中可以看到左側曲軸箱外蓋滲油得不像話,從藍圈處漏出來以後就一路向下流到紅圈處,連打檔桿都油油的。
2.   用T10拆下打檔桿
3.   拆下啟動馬達外蓋,卸下綠圈處三顆螺絲以後要稍微用膠槌敲一下才能轉下來,千萬不能用一字起撬開否則會傷到接合面造成漏油
4.   用T桿8號拆下前齒盤護蓋
5.   拆下黃圈處左側曲軸箱外蓋螺絲共7顆,其中有一顆螺絲藏在啟動馬達外蓋底下

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5727
用膠槌四處敲一敲,取下左側曲軸箱外蓋,切忌用一字起撬開。其中有兩顆螺絲在case上有套管,要保管好,若拆的時候有損壞就換新的吧

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)1189

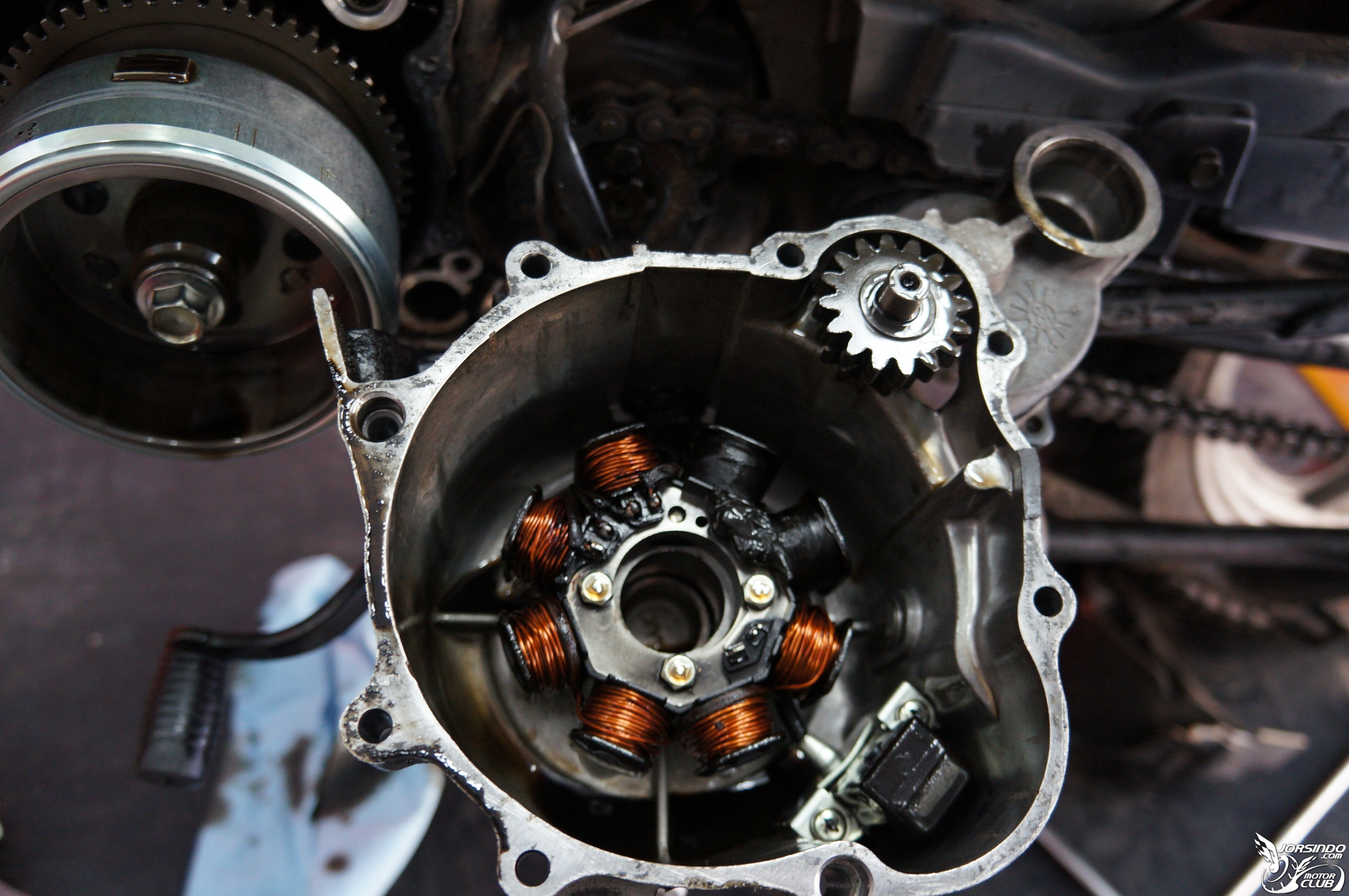

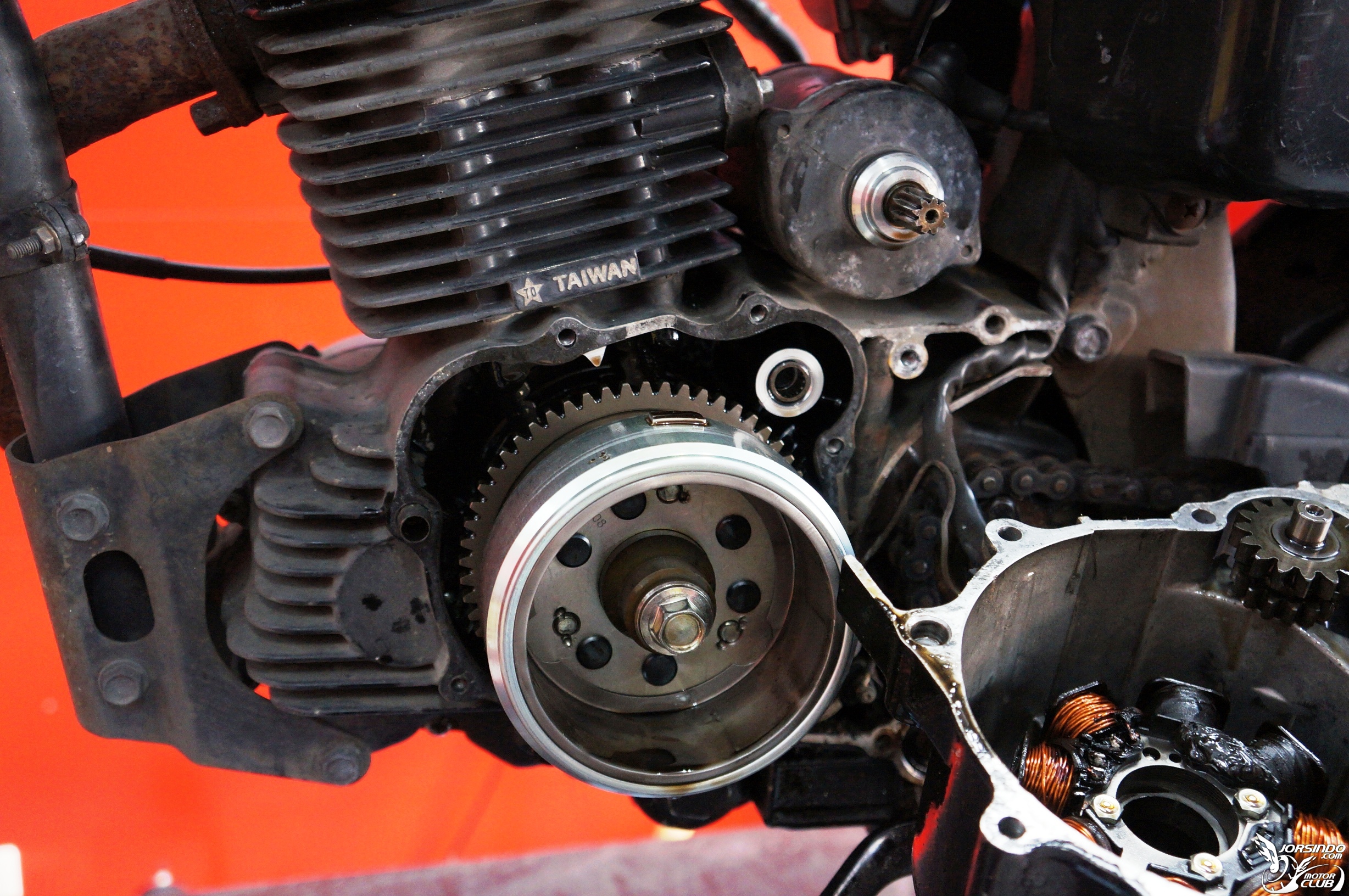

可看到發電線圈是固定在曲軸箱外蓋上面的,固定螺絲也是T桿8號可拆下,BUT,BUT,還有感應器固定螺絲

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4906

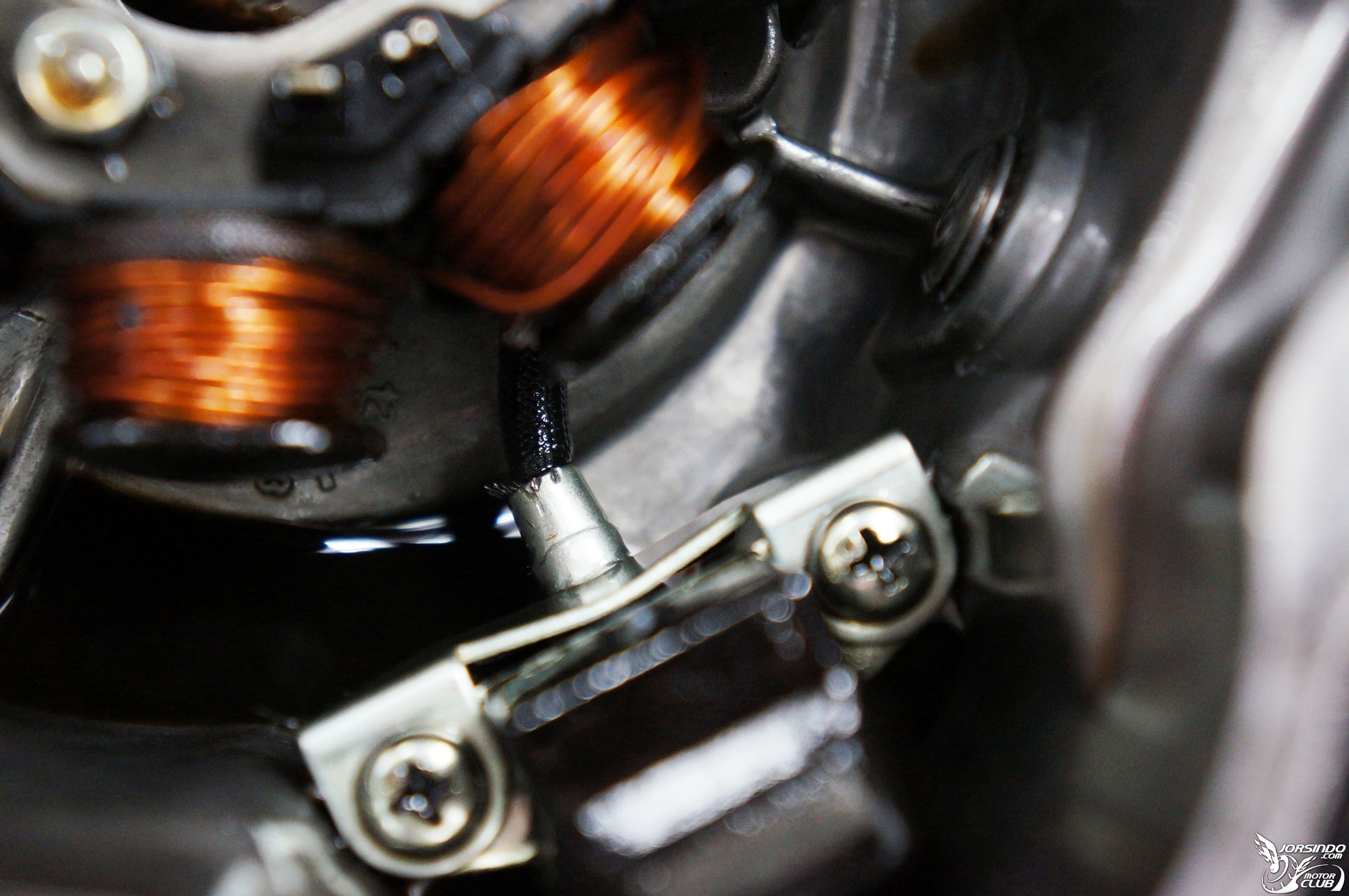

就是這兩顆十字螺絲,建議用衝擊起子拆除,若沒有這種高貴工具,至少要用衝擊起子的十字頭套上T8→壓緊→一口氣拆下

先前買了M5  15mm螺絲就是為了乾脆更換這兩顆螺絲,請注意,安裝回去的時候若有扭力扳手請按扭力值鎖好,免得有零件鬆脫→曲軸高速旋轉之下→線圈和曲軸打到→會發生什麼事情就自求多福

本次漏油的主因,是線圈整理完拉出的線路,原設計是用一個橡膠塞包住電線後,通過曲軸箱上的洞固定,橡膠塞用久了已經硬化無法密閉→導致漏油。這個橡膠塞有點類似輪框氣嘴安裝方式,但安裝時不能由外側硬拉電線(會被拉斷或破皮短路),大魔王努力了很久從外蓋內側用尖嘴鉗和萬能的雙手把這個塞子…..塞‧進‧去‧(咦?怎麼又…)

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4754

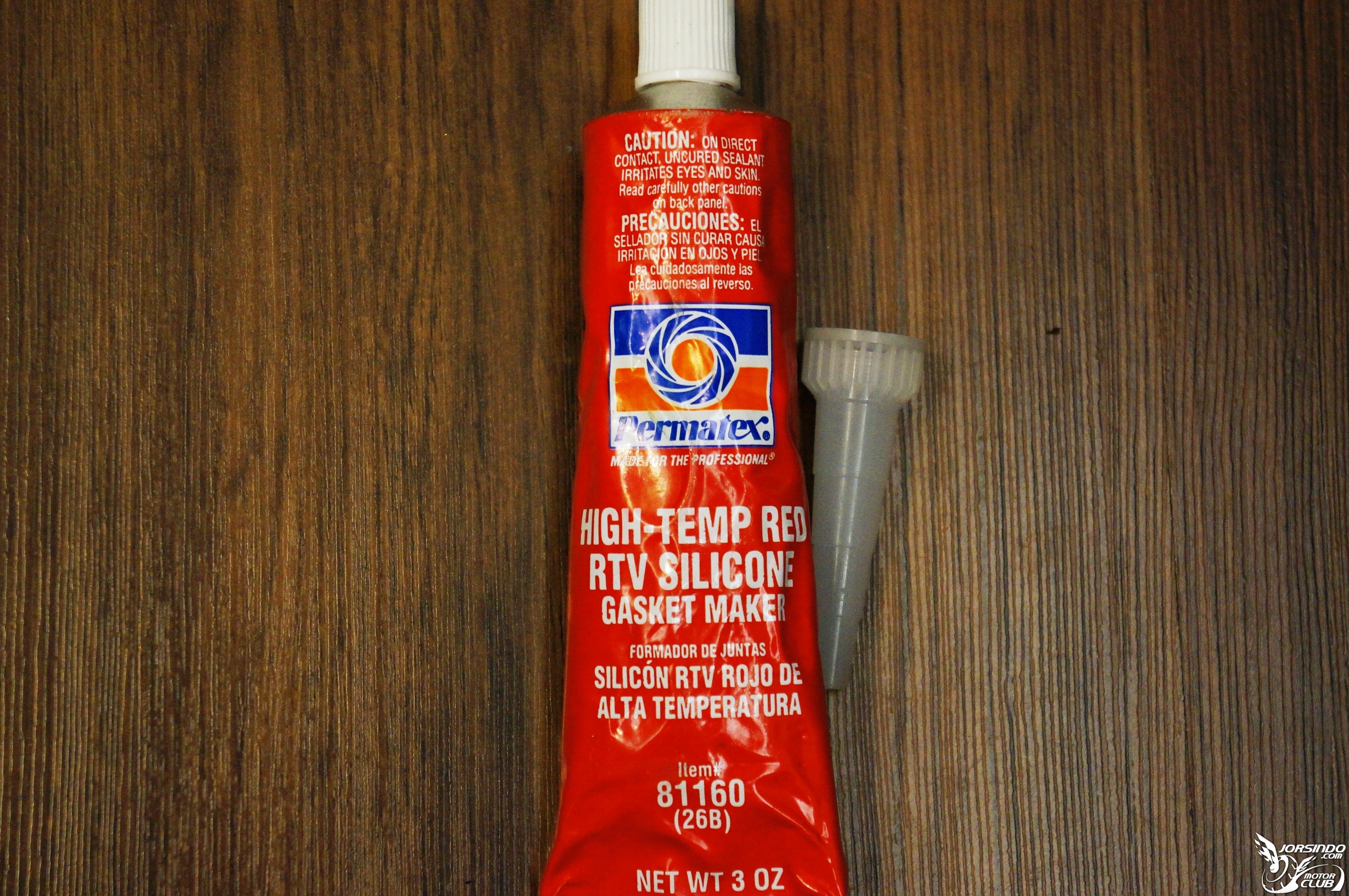

這次多買的gasket墊片膠反而沒用到,看來以後若是再漏油的話,就用這個東西從曲軸箱內側補吧(外側硬補我試過了,完‧全‧沒‧有‧用‧)

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5160

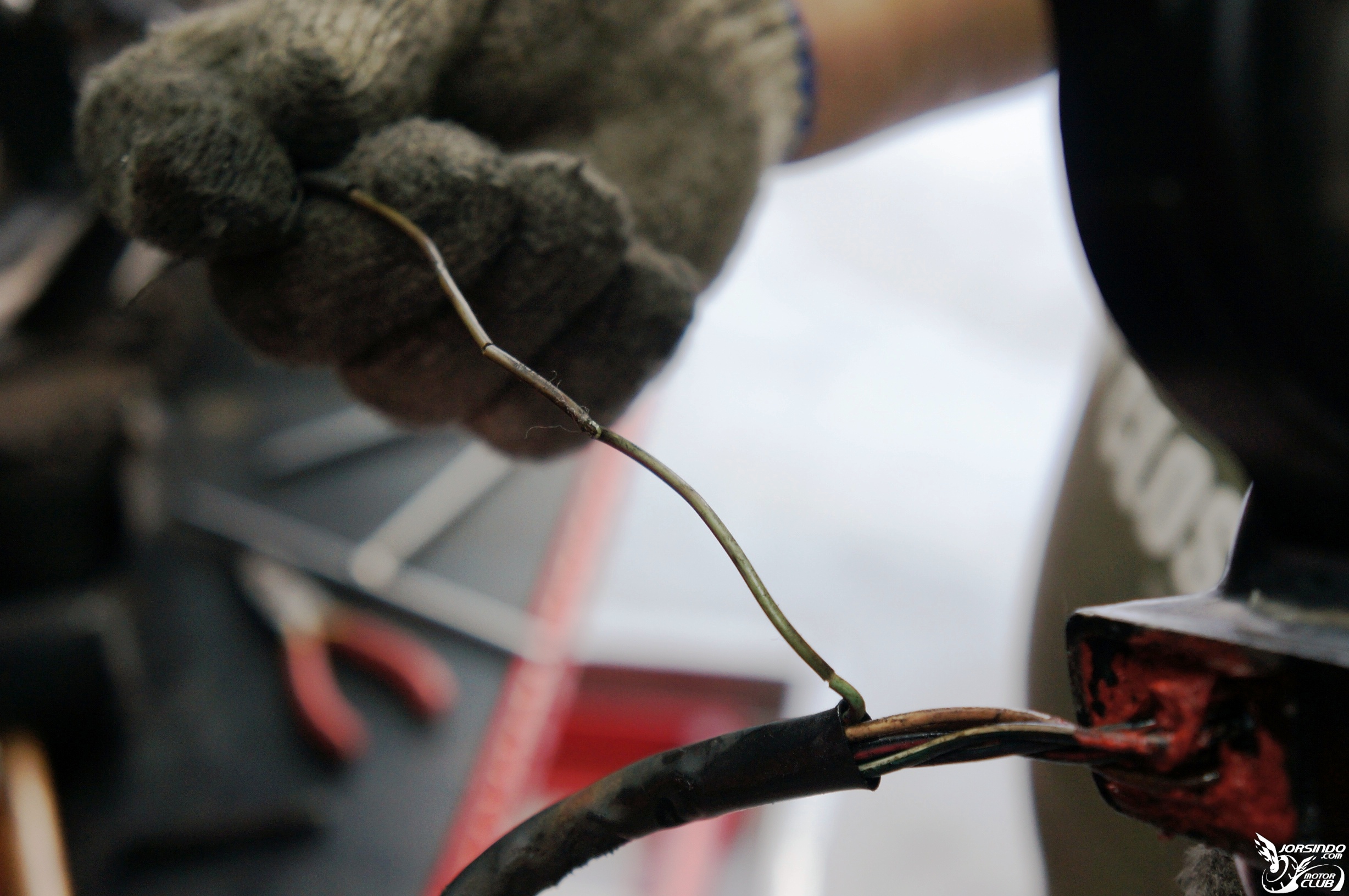

和主線路做在一起的空檔感應線,也是老化變硬

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)6733
把舊的ACG交流發電線圈配線從車上拆除,要注意相對應的主電路電線顏色該如何接(因為有不同顏色的電線接在一起),真的沒辦法的話就只好翻線路圖了

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)7450

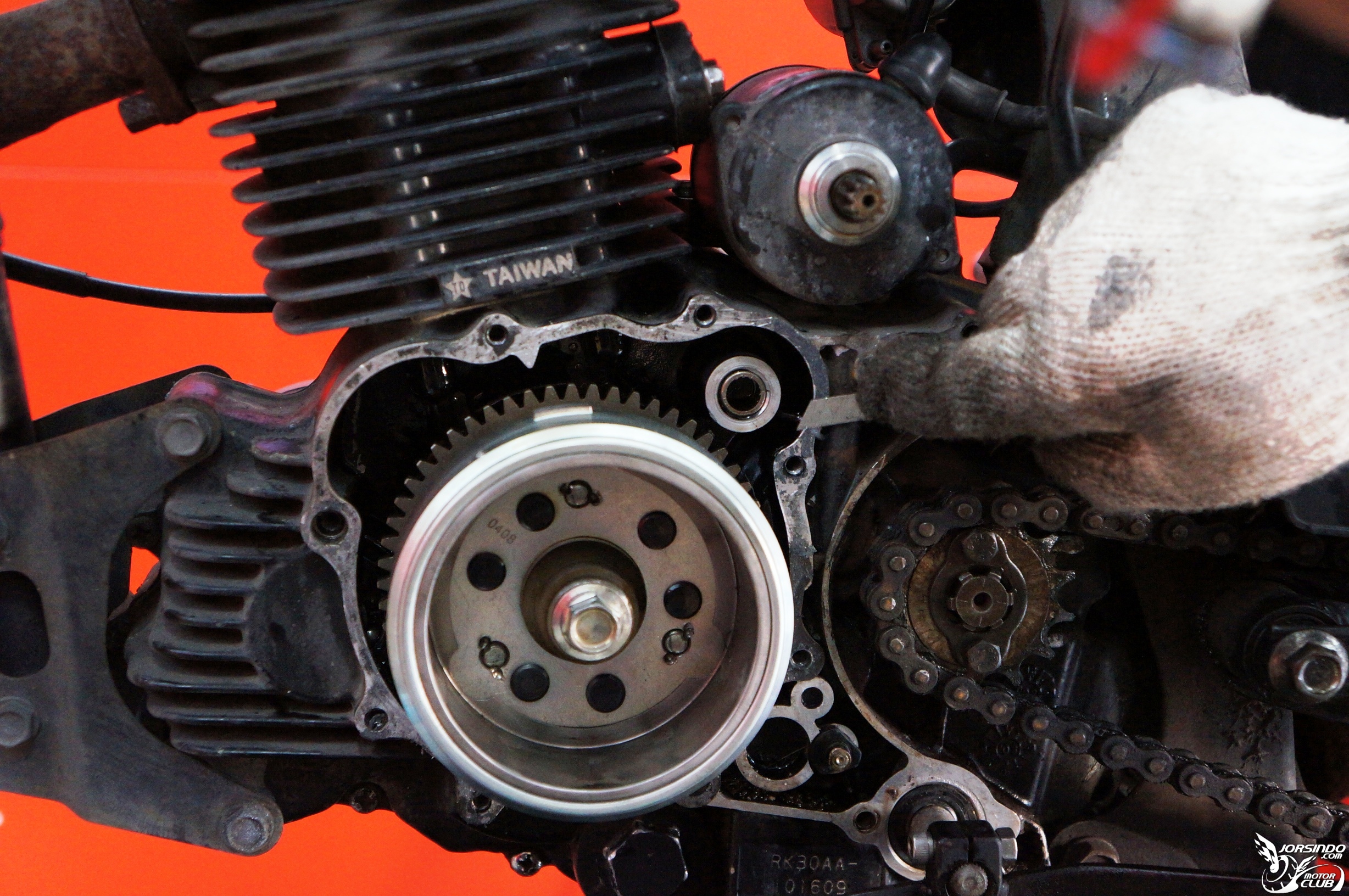

開始刮除舊墊片,老化的墊片有點難刮,這需要點耐心,也請注意不要刮傷接合面

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)6198

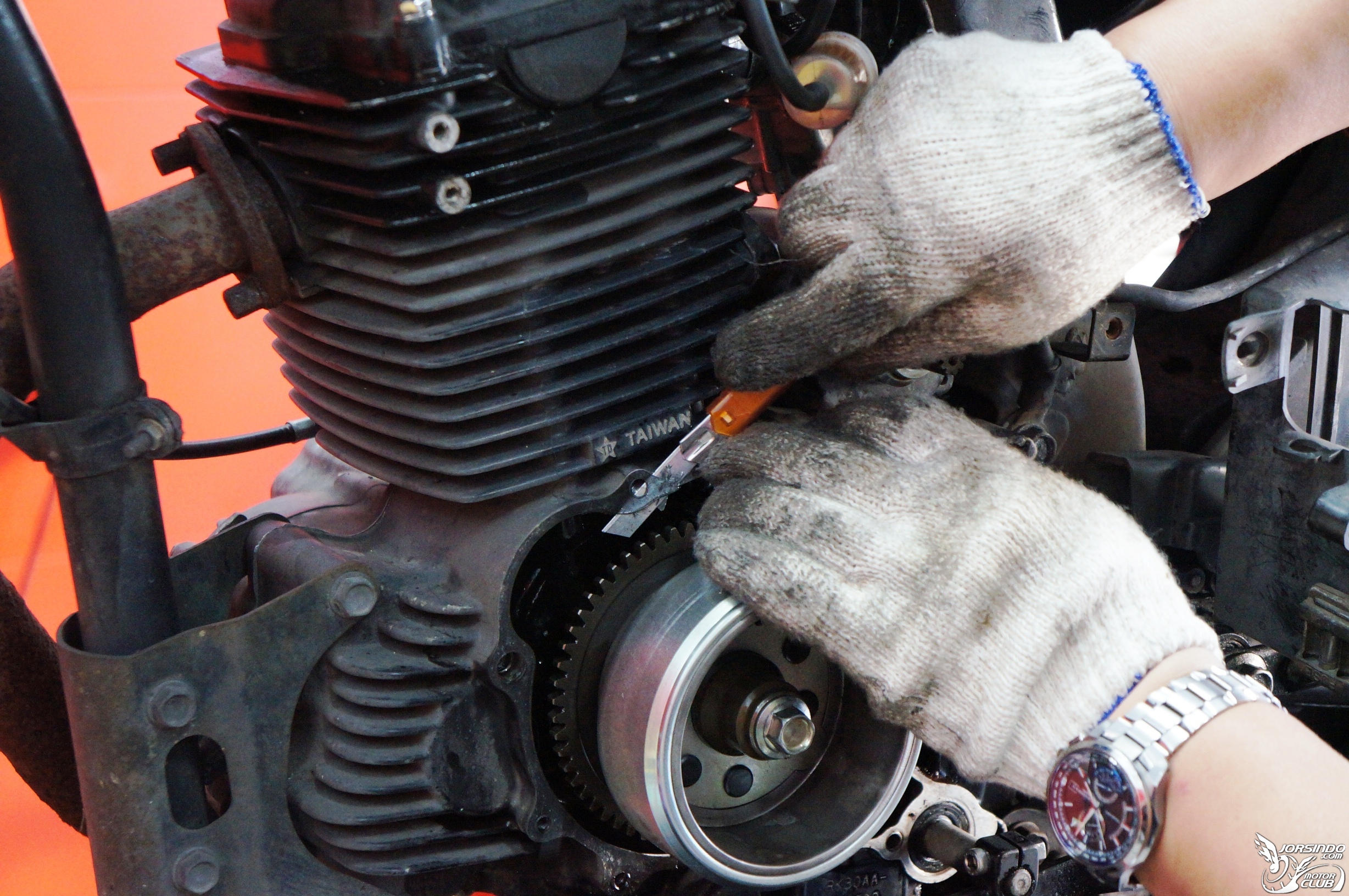

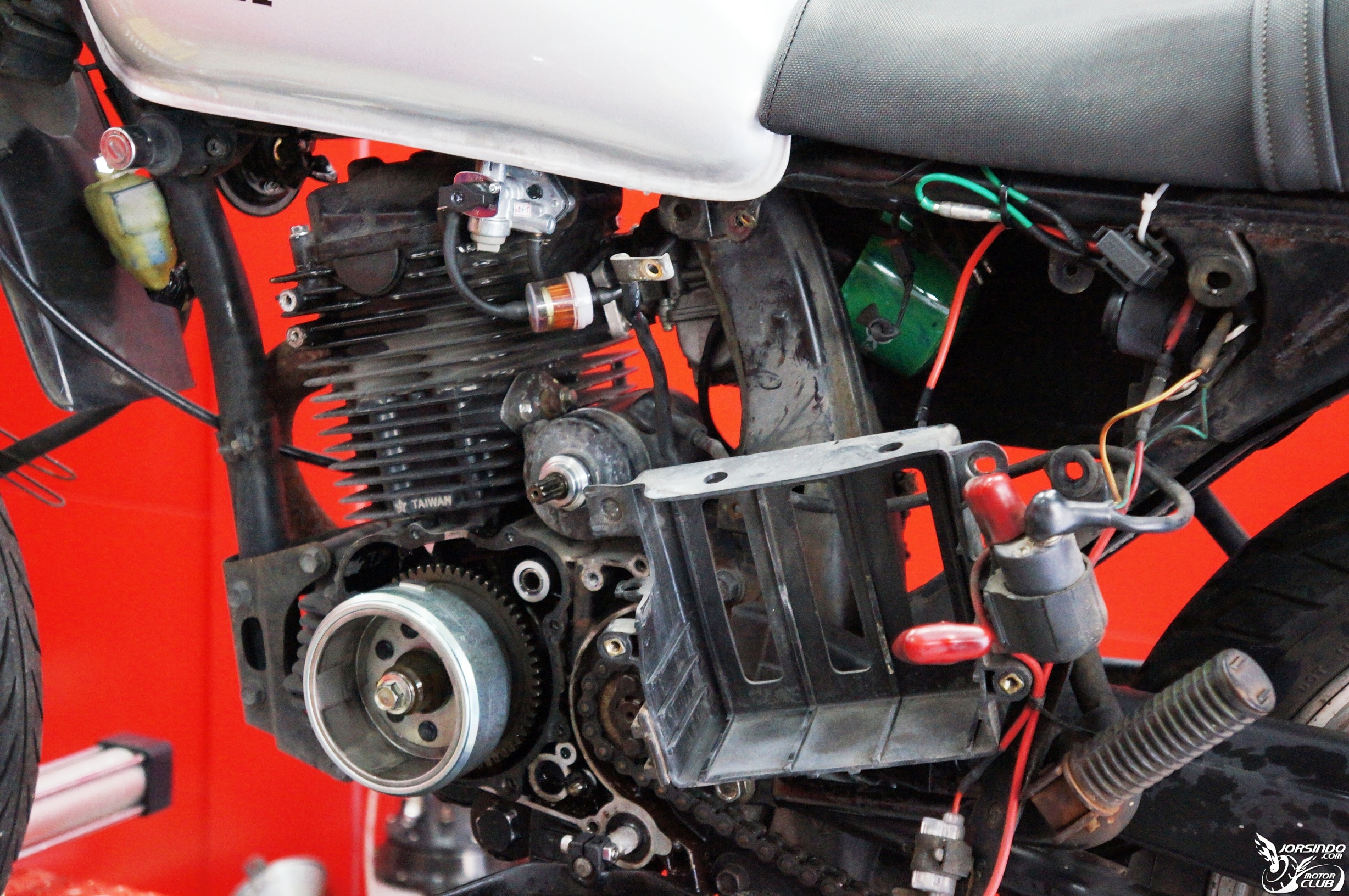

這個角度是最難刮的,因為被電盤轉子和鍊條擋住,若手邊有工藝課雕刻刀的話,看起來平口刀是最好用的

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)7989

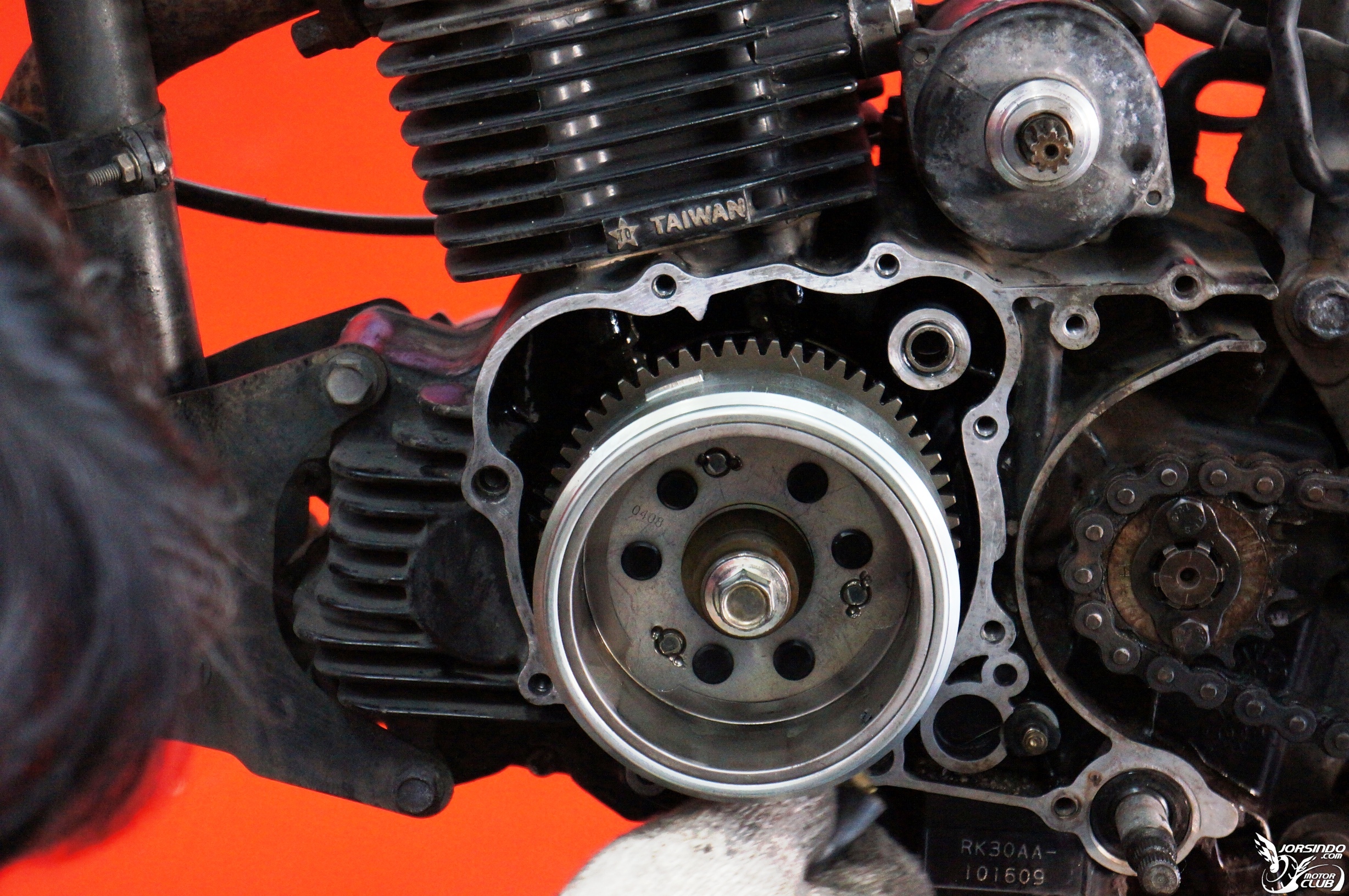

刮完墊片配合Gunk清洗的樣子,看起來舒服多了,除了引擎側的墊片要刮以外,外蓋接合面也要記得刮喔

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)378
開始安裝啟動馬達

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5385

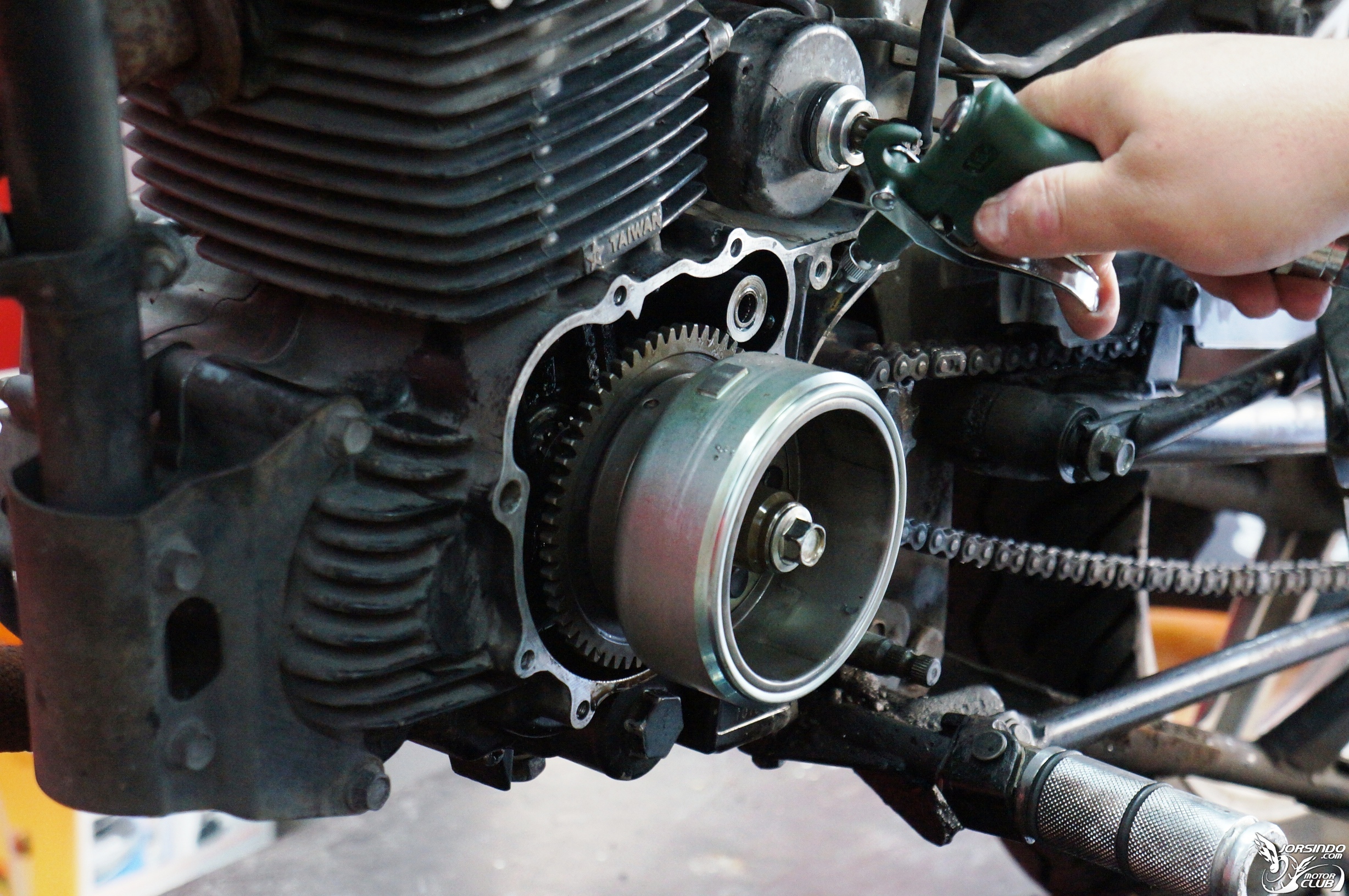

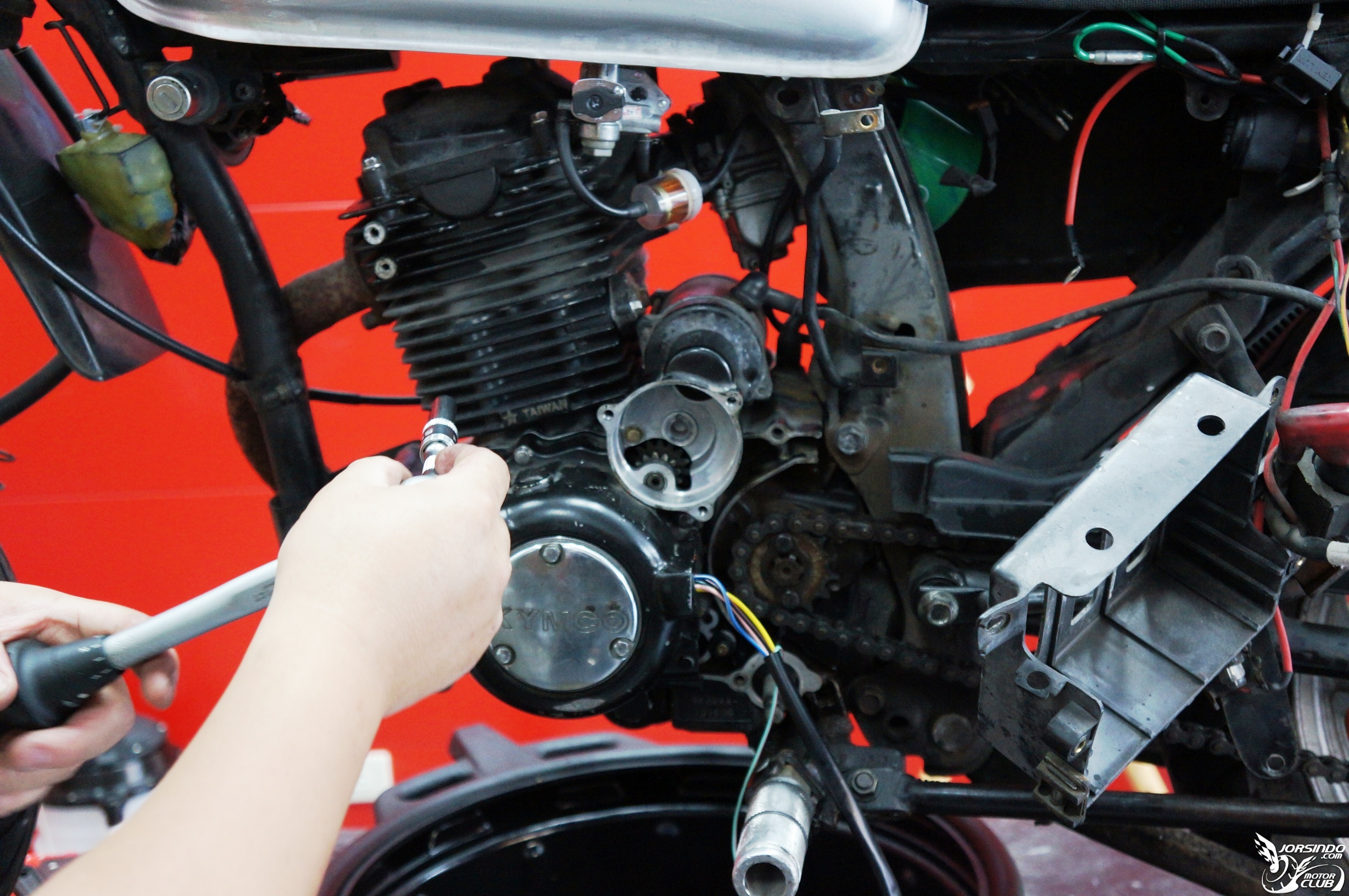

墊上新墊片和套管,裝回左曲軸箱外蓋,並且出動扭力扳手鎖緊

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)104
安裝空檔感應線,必須把電線穿過安裝處,不過這張照片只有照到大魔王的頭….

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4601

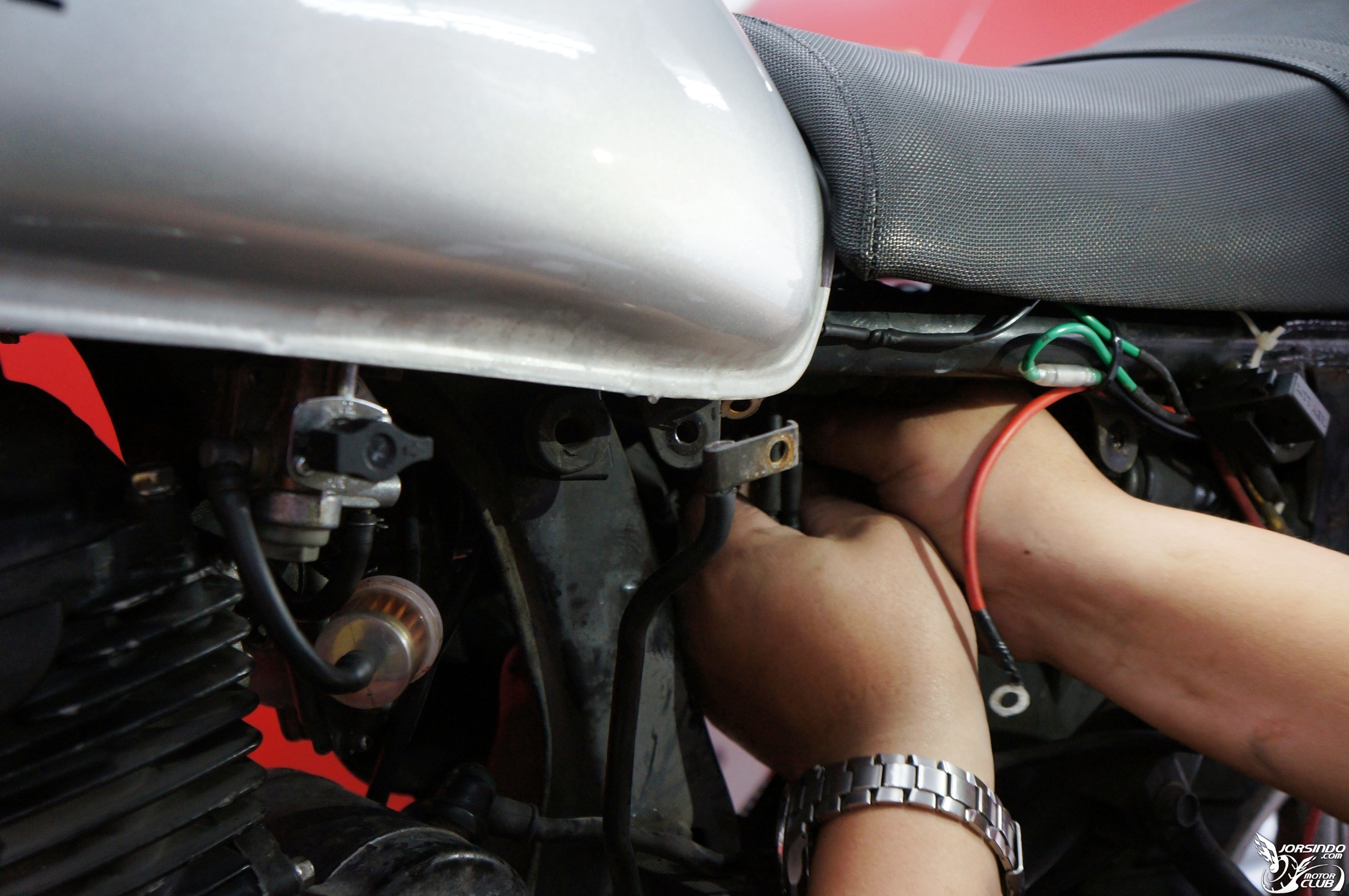

線圈配線走線整理好之後和原車上主配線pin腳接上,檢查好就可以洗手收工了,記得要先加機油喔,不然發動瞬間會覺得….嗯?完全沒阻力耶~拉轉好順~那就可以準備買新車了

[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)6510

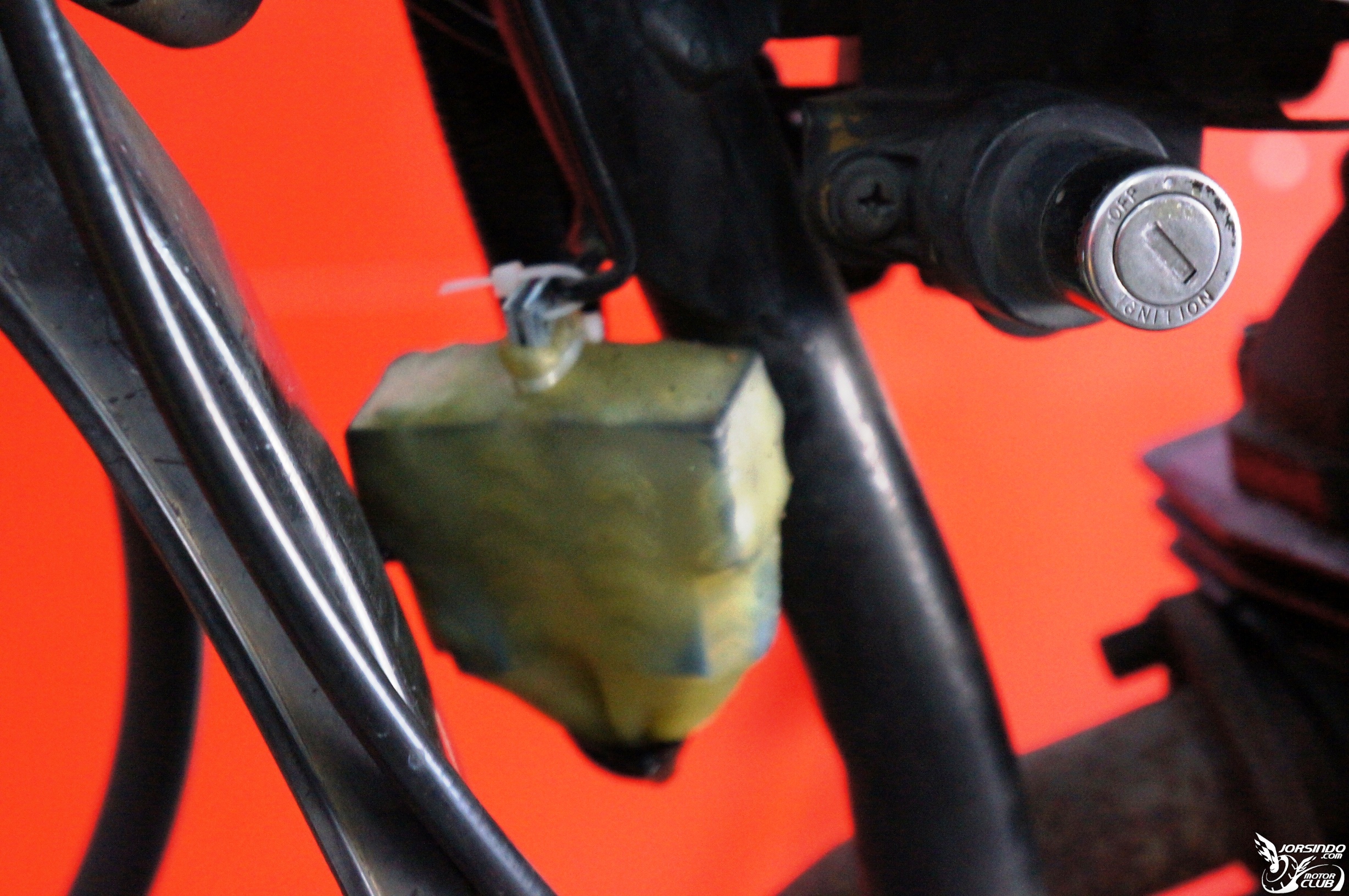

各位知道這強光線組的relay是用啥包起來防水的嗎?

是…..

.

是…..

.

是…..

.

是…..
.

因為買了新的嘛~
這樓又歪了,不愧是小老婆的DIY教室…..

相關標籤: KYMCOKTRDIY教室

給個讚

讚: 5.0
讚: 5
  發表於 2014-2-28 09:15
讚: 5
  發表於 2014-2-28 08:03
讚: 5
  發表於 2014-2-27 21:59
讚: 5
  發表於 2014-2-26 11:39
讚: 5
  發表於 2014-2-26 05:16
參與人數 2紅利點數 +10 收起 理由
bm2bif + 5 感謝分享
hunn + 5 感謝分享

瀏覽全部評分總評分 :  紅利點數 +10

收藏
收藏13
鹹濕啊~鹹濕

網友回覆17

跳到指定樓層
真的是DIY工具阿...挺好奇誰的XD
本文章最後由 chaishamjoe 於 2014-2-25 18:36 編輯

先回覆給你一個棒棒[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4002

這文章小弟會反覆拜讀且好好收藏,搞不好酷龍有天也會需要這文章用臭仔膠的酷龍


問個問題,曲軸蓋新墊片要不要再上墊片膠?
前陣子 我的KTR 也有自行拆左邊的KS 用墊片膠補那個橡皮 在拆開的時候 我沒有漏機油  可是裡頭漏出來的機油量很少這是正常的嗎?
5#
itsuki 2014-2-25 23:36 只看這個作者
chaishamjoe 發表於 2014-2-25 18:10 [偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)9791
先回覆給你一個棒棒

這文章小弟會反覆拜讀且好好收藏,搞不好酷龍有天也會需要這文章用臭仔膠的 ...

只要舊的墊片有刮乾淨+接合面沒傷到,就不需要額外上silicone,頂多只是安裝時方便定位而已,就算要抹也只要抹很薄一點就夠了
6#
itsuki 2014-2-25 23:39 只看這個作者
n808132003 發表於 2014-2-25 21:04 [偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)4957
前陣子 我的KTR 也有自行拆左邊的KS 用墊片膠補那個橡皮 在拆開的時候 我沒有漏機油  可是裡頭漏出來的機油 ...

漏機油是標準程序,而且我的機油該換了[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)9060

我推測若熄火狀態應該壓力不大,機油應該不至於整個噴出來,所以你看到的量不多
不過小弟推測,拆開都可能會有灰塵跑進去,組裝好之後機油還是更換比較好喔
原來那就是傳說中的肉靈芝[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5349
8#
tigra50 2014-2-27 22:00 只看這個作者
蝦米洗 "挺趣蛋"?[偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)5598
9#
hko 2014-2-28 00:05 只看這個作者
完全不用這麼麻煩‧去買耐熱金屬用AB膠,將出線孔周圍的電線、橡皮、區軸蓋都用紅藥水洗乾淨並擦乾‧塗上耐熱金屬用AB膠,多上幾層密封住就可以了‧日後若需更換線圈線組,硬化耐熱金屬用AB膠以一字起敲一敲就脫落了‧
hko 發表於 2014-2-28 00:05 [偽][初學者DIY教室] KYMCO KTR150電盤線圈維修(同金勇、野狼)7686
完全不用這麼麻煩‧去買耐熱金屬用AB膠,將出線孔周圍的電線、橡皮、區軸蓋都用紅藥水洗乾淨並擦乾‧塗上耐 ...

可否告知"紅藥水"的專有名詞,
哪邊買的到,謝謝.
