2007年四期Address IAC怠速控制電磁閥省錢維修

来源: 維修 narafan2007 2009-5-14 01:02 顯示全部回文 |閱讀模式
40 54058
本文章最後由 jakey172 於 2013-2-21 11:51 編輯

圖明天找機會補上,手上現在沒有相機要跟朋友借。

病因:
其實之前就有怠速不穩的情形出現,只是轉速的變動幅度並不大。
但就在前幾天,換完一些耗材清理節流閥裝回後,轉速變動的幅度增大,
大到離合器已經跟碗公接合,所以車子在油門開度為0%時,會有一陣一陣往前的力道。

檢修:
之前清理節流閥時其實都沒有將IAC拆下,所以其實並沒有解決問題,而且效果有限,
今天鐵了心,趁著車行比較不忙時,開始了第一次拆卸IAC的冒險旅程XD。

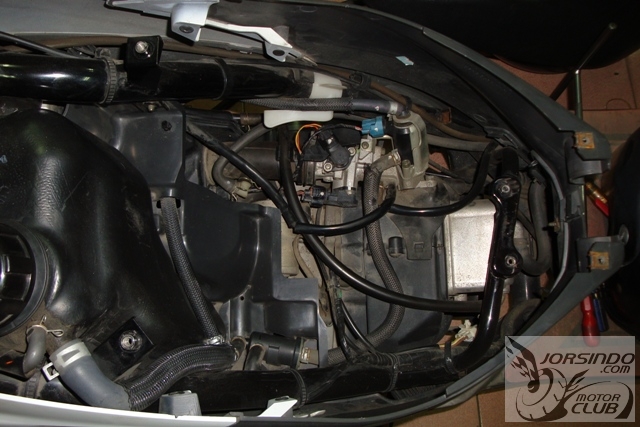

拆解置物箱後,看到了節流閥主體還有IAC,解開IAC的兩顆固定螺絲後,
便可將IAC模組從節流閥體卸下(要注意橡膠製的O環不要搞丟)。
然後將模組後方的線路拆除後便是IAC的主體,當下把IAC拿給師傅看過後,
師傅說這個裡面應該是有彈簧或是磁石之類的小型作動零件,
說完後師傅開始發揮了他土炮急救的功力,小心翼翼的撬開止檔的鐵片部份,將柱塞取出後,
果然發現除了柱塞還有一個小彈簧跟類似墊圈的塑膠O型薄片。
最後真相大白,我的IAC柱塞作動不良是因為彈簧斷了一小節。

將彈簧破損部份除去後,也順手拿了化油器清潔劑往柱塞的空間快速噴了兩下,隨後立即將藥劑清除,
之後依序的將塑膠O型薄片、彈簧、柱塞體塞回IAC後,再將固定的鐵片折回,神奇的事情發生了.....
原本無法順利上下作動的柱塞,在簡易的拆解維護後,恢復了它該有的功能。
既然已經拆了IAC,順便徹底的清理旁通閥後,將IAC和後方線路組裝回節流閥,

成果:
完成了安裝回節流閥的步驟後,發動引擎測試怠速是否正常,果然不但正常,也因為徹底的清理旁通閥,
發動的感覺也比之前好很多,但因為手頭上沒有轉速表,所以不知道轉速是否在正常值,
但用聽的可以感覺忽高忽低的感覺沒了,怠速穩定了許多。
完成檢修後,刻意熄火放著冷車直到車行休息大約五個小時,轉動KEY,一觸即發的感覺還在2007年四期Address IAC怠速控制電磁閥省錢維修8350
怠速運轉的穩定性跟之前不穩的情況簡直天差地遠,所以算是一次簡單又省了我一筆材料費的維修。

心得:
常在版上看到Address車友常有怠速不穩的問題,如果是IAC柱塞作動不良,別急著換新品,
或許只是跟我一樣彈簧斷了一小節,排除之後也許能恢復原有的功能。

至於施工圖,明天才會補上,但補上的只是我描述過程的圖解,沒辦法讓大家看到彈簧斷掉的部份。
----------------------------------------------------------------------------------------------------------------------------------------------
5/15新增圖片
柱塞內部結構示意圖稍後補上。


2007年四期Address IAC怠速控制電磁閥省錢維修5715
2007年四期Address IAC怠速控制電磁閥省錢維修8045
2007年四期Address IAC怠速控制電磁閥省錢維修231
2007年四期Address IAC怠速控制電磁閥省錢維修4207
2007年四期Address IAC怠速控制電磁閥省錢維修9069
2007年四期Address IAC怠速控制電磁閥省錢維修2360
2007年四期Address IAC怠速控制電磁閥省錢維修7887
2007年四期Address IAC怠速控制電磁閥省錢維修6725
2007年四期Address IAC怠速控制電磁閥省錢維修8943
2007年四期Address IAC怠速控制電磁閥省錢維修6730
2007年四期Address IAC怠速控制電磁閥省錢維修7064
2007年四期Address IAC怠速控制電磁閥省錢維修3055
2007年四期Address IAC怠速控制電磁閥省錢維修2587
2007年四期Address IAC怠速控制電磁閥省錢維修597
2007年四期Address IAC怠速控制電磁閥省錢維修9302
2007年四期Address IAC怠速控制電磁閥省錢維修7050
2007年四期Address IAC怠速控制電磁閥省錢維修3903
2007年四期Address IAC怠速控制電磁閥省錢維修3452
2007年四期Address IAC怠速控制電磁閥省錢維修7068
2007年四期Address IAC怠速控制電磁閥省錢維修580
2007年四期Address IAC怠速控制電磁閥省錢維修9342
2007年四期Address IAC怠速控制電磁閥省錢維修663

給個讚

讚: 5.0
讚: 5
實用~  發表於 2013-6-13 00:28
讚: 5
  發表於 2012-11-16 10:15
參與人數 5經驗值 +21 紅利點數 +21 收起 理由
theone651889 + 5 + 5 感謝分享
小ken + 5 + 5 增廣見聞
mpakd + 5 + 5 用心啊!不加不行^^
mspeed + 1 + 1 解說詳細
sam + 5 原創內容 圖文並茂 解說詳細

瀏覽全部評分總評分 :  經驗值 +21 紅利點數 +21

網友回覆40

回覆 #1 narafan2007 的文章

大大~你這個酷~~可是我有問題~你不是說彈簧斷了一段

那你有換新的上去嗎?還是把一小段丟了再加回原本的~這樣彈簧的彈性應該會變吧~

感謝大大提供啦~當然希望是不會有這一天啦xd
我彈簧其實只斷了一圈,所以長度上並沒有差太多,
我裝回去之後其實只是要確保它作動正常就好,所以我沒有把厚度加回去。
可能只差一圈還不會影響去塞住旁通閥的功能。
至於換彈簧原本是有此意,但我找不到大小這麼小的。

原本今天要拆解IAC貼照片上傳,可是師傅建議我不要再去拆那個柱塞的部份,
所以到時候會畫個簡圖去說明裡面的構造,
而照片部分,讀卡機掛點,還在想辦法中......
arens 2009-5-15 23:04 顯示全部回文
真是夠詳細的解說阿,還配照片,真是太實用了。
ceo-gemini 2009-5-16 19:59 顯示全部回文
請問~是否有車友知道~這顆IAC怠速控制閥但材料是多少錢~?

看過這篇文章後~真的懷疑我的是壞了~!
樓主..那請問裝回去你止擋鐵片有再扳回去嗎?...
ceo-gemini 2009-5-17 00:48 顯示全部回文
故障狀況~我的車~騎熱後油門保持在時速30上下時~會一噸一噸像有點吃不到油的樣子~! ( Fi燈沒亮 ) 有時怠速會忽降 但補幾下油就又好了~~~

處理方式~每次用藥水清完節流閥及旁通閥洩除通氣孔清潔~後馬上好了! 但~平均騎600公里後 只要是熱車狀況 這老毛病就又來了~真是我的惡夢~!!!!
看了本篇文章~心裡想說 難道我是我的怠速閥掛了或作動不良才會有這問題~?

回覆 #5 ceo-gemini 的文章

哦~太慘了~~之前我有過期半年回去直營站保固的紀錄~~

一開始他們查價是二千多哦~~你…看要不要像樓主這樣的修法試試嘛~

反正遲早要換的= =~~二千多是直營站報的啦~我是用保固換掉的~

我在想最少也要一千多吧~~MIJ的唷~~
原文由 astranagant 於 2009-5-16 22:45 發表
樓主..那請問裝回去你止擋鐵片有再扳回去嗎?...


有的,我在內文裡有提到,拆的時候做什麼動作,裝回時就是逆操作。

原文由 jack1st2001 於 2009-5-17 01:01 發表
哦~太慘了~~之前我有過期半年回去直營站保固的紀錄~~

一開始他們查價是二千多哦~~你…看要不要像樓主這樣的修法試試嘛~

反正遲早要換的= =~~二千多是直營站報的啦~我是用保固換掉的~

我在想最少也要一千多吧~~MIJ的唷~~


這的確是我的想法,確定因為控制閥導致怠速不穩之後才抱著姑且一試的想法去弄。
反正再怎麼糟也是換新的,還不如賭它一把2007年四期Address IAC怠速控制電磁閥省錢維修2358

原文由 ceo-gemini 於 2009-5-17 00:48 發表
故障狀況~我的車~騎熱後油門保持在時速30上下時~會一噸一噸像有點吃不到油的樣子~! ( Fi燈沒亮 ) 有時怠速會忽降 但補幾下油就又好了~~~

處理方式~每次用藥水清完節流閥及旁通閥洩除通氣孔清潔~後馬上好了! 但~平均騎600公里後 只要是熱車狀況 這老毛病就又來了~真是我的惡夢~!!!!
看了本篇文章~心裡想說 難道我是我的怠速閥掛了或作動不良才會有這問題~?


我的怠速不穩的情形一開始就跟你的很像,油門開度固定但是很不順,怠速也是時好時壞。
我一開始也只是以為是旁通閥髒了,可是清潔完也是差不多,所以才將矛頭指向IAC。

[ 本文最後由 narafan2007 於 2009-5-17 02:28 編輯 ]
峰a 2009-5-17 06:19 顯示全部回文
怠速馬達  如果位於上方   可以不用那麼快速
位於下方...噴完化清  要馬上   且完全吹乾
