Gtr aero指針改液晶 懇求大大幫忙 急!!(更新 好像有東西燒壞)

我的Aero是指針，但改液晶出了些問題，接線方面不懂Aero的每一條線的用意是甚麼(藍色插頭的線)
                                                          下面一條一條的是液晶的線
希望有懂這方面的大大能教導我該怎麼用…

先在此謝謝大家

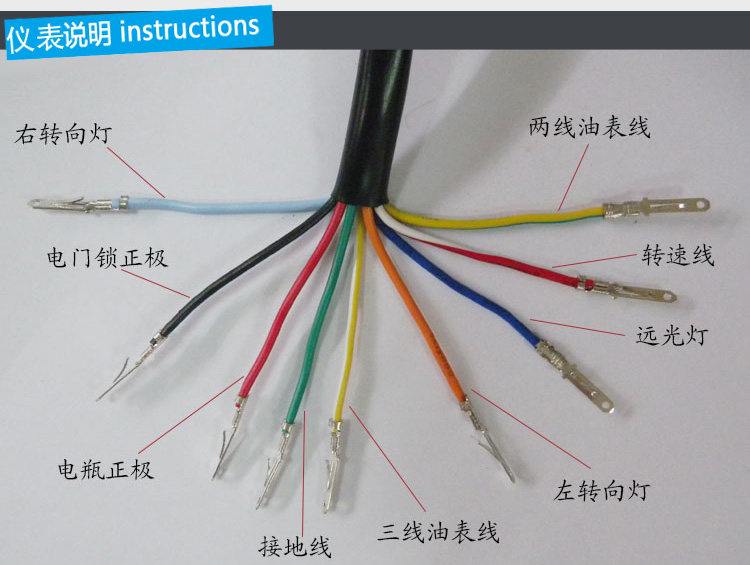

這是液晶線的說明,但很奇怪的是,儀表多出一個紅白的線,紙上沒寫要幹嘛...





上圖:剛才我把紅色插頭的線用剝線鉗剝掉(用白色電工膠布貼住的那條線) 我另外拿一條紅色的線接上去,連接到液晶紅色的線金屬部分,不久,連接到鎖頭紅色的那條線開始冒煙融化,急著把線拔掉,現在方向燈和大燈,小燈都沒反應了...
是什麼情況....我是不是弄壞什麼了

線都定義好了
你還想要大家怎麼幫你......
直接看指針表逆推線的功能阿

schumi3019 發表於 2015-5-23 19:02
線都定義好了
你還想要大家怎麼幫你......
直接看指針表逆推線的功能阿

對不起,我有更新了,逆推線是什麼意思?
我在網上查都查不到車子 藍色插頭的那堆線是幹嘛的..

不是液晶儀表板的線,我po的是液晶儀表的教學圖,但儀表多出一條紅白的線,教學圖卻沒說那條線是幹嘛的...

先檢查保險絲盒裡面所有保險絲吧

把線組定義搞清楚再動手

不然就花錢請車行弄

一般來說
賣家應該把線處理好
用公頭
這樣買回來，直接對插
就不用，這麼麻煩，我覺得，你把情形跟賣家連絡
以及為何會冒煙，等等
一起處理

你是同一車款的在改，不難啦....
建議是把你車上的舊錶跟新錶都拆下來，放在一起
查每一條電線，連結到錶上的部位
從最簡單的 方向燈 大燈 負極 抓一抓
就剩下沒幾個了!!

建議先檢查機車上的保險絲，再和賣你液晶錶的賣家聯絡，告知說明書下沒記載紅白線的處理方法，液晶錶接錯嚴重的話，整個燒掉。這是家族成員以前改液晶面板的過程，你參考看看！類比進化數位，第一代YAMAHA GTR 化油版直上 GTR aero 液晶碼錶
http://forum.jorsindo.com/forum. ... &fromuid=322519

你先單獨測試儀表吧 紅色接電瓶 看看儀表能不能單獨啟動吧

當然黑色跟綠色可別忘記接上去了

另外 那一條可以就直接先包起來 有時候是插頭多的訊號線(工廠出來的現成線 通常都是全滿的)

希望對你有幫助 傳送門
