是的

http://www.wretch.cc/blog/mdma1123&article_id=21248836

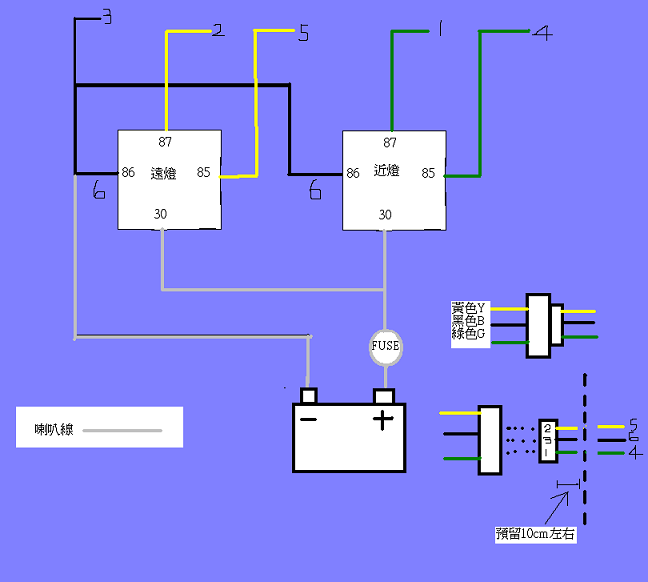

請問大大,綠色線是近燈,黃色線是遠燈,對嗎?

原文由 bboy0901kimo 於 2008-4-14 23:34 發表
天呀  文章沒看完
今天拿JR 開刀
我也是買5腳的  DC12v的
從電瓶拉線
兩邊30接正電
86接地((負極
85各接原近燈開關(( 直接從開關剪斷  接上去
87各接遠近燈((直接把三條線減掉   綠色線我也拉到負極
87a  我不知道要幹嗎

哪位大大可以解答呀
這樣接  會變成連要史都不用開就亮了= =
若開關是從pin那裡接  會需要發動才能亮 但這樣跟原本的就沒差了


請知道的大大解答一下

前面29樓的SZ大有說明囉
爬爬文把文章跟回覆看完吧

天呀  文章沒看完
今天拿JR 開刀
我也是買5腳的  DC12v的
從電瓶拉線
兩邊30接正電
86接地((負極
85各接原近燈開關(( 直接從開關剪斷  接上去
87各接遠近燈((直接把三條線減掉   綠色線我也拉到負極
87a  我不知道要幹嗎

哪位大大可以解答呀
這樣接  會變成連要史都不用開就亮了= =
若開關是從pin那裡接  會需要發動才能亮 但這樣跟原本的就沒差了


請知道的大大解答一下

原文由 as7681 於 2008-1-22 13:10 發表



可是一個5pin的繼電器 不是就表示著 兩個4pin的繼電器並聯嗎?
之前不知道在哪個網站看到 有人用一個5pin的繼電器 就可以切換遠近燈
如果真的沒辦法 可能就得再去買繼電器了

一個5pin的繼電器 是能切換近遠燈
但是會變成全時點燈

利用大燈開關來切換
關燈時  會亮近燈(或是遠燈)
開燈時  會亮遠燈(或是近燈)


近遠燈開關就沒作用了

你說得並聯是從熊版看到的吧??
我後來想了一下
5pin有全時`開關控制兩種用法
應該是原po搞錯

另外熊版提到鍍膜不利亮度
個人覺得怪怪的

to32

請愛用電錶
熊版有教
能提昇你的電系知識喔

to33

http://bearclub.idv.tw/html/yamaha/20021007.shtml

轉自熊板的電線對應安培數表
不過市面上尺寸標示不清
建議買線時帶把尺去良比較準

另外分享一間電子材料行"源達"
在光華地下一樓
裡頭有賣少見的零散繼電器`LDB5用腳`塑膠殼
還有很多怪雞絲
不輸德昌

想請問板上各位大大，樓主使用105蕊的喇叭線，這樣的線組最大耐電流大約能夠到多少安培呢？可以承受10A的電流值嗎？因為我自己用100蕊喇叭線的線組，想上85w的大燈，但不確定線組最大電流值，擔心超過線組的負荷會有危險。 先謝謝板上的大大

大大我買的繼電器上面沒有寫85、86、87、30，要如何分辨這四條線我的繼電器上有圖但沒有數字代號，教我一下謝謝

原文由 shouzama3380 於 2008-1-21 20:55 發表

85 就是接 RELAY 線圈的控制正電啊

你想用 5 腳 RELAY 控制遠/近燈?
那樣應該是行不通喔,會有一邊(遠/近)會變成常時點燈,
像你上面的接法,RELAY 不作動時會亮遠燈(遠燈常時點燈),那是不行的

除非你再加個開關來切斷 30 的正電供給,然後晚上再打開開關,
然後,小弟建議 87a 接近燈,87 接遠燈,85 接遠燈控制線,這樣開電後,
RELAY 不作動就是點近燈,需要時開關切到遠燈時,RELAY 作動變成點遠燈,
理由是,遠燈平常較少用,需要時 RELAY 再作動點燈比較省電

如果要控制雙燈絲,還是用二顆 4 腳繼電器比較好

可是一個5pin的繼電器 不是就表示著 兩個4pin的繼電器並聯嗎?
之前不知道在哪個網站看到 有人用一個5pin的繼電器 就可以切換遠近燈
如果真的沒辦法 可能就得再去買繼電器了
