機油尺改裝成溫度感應油尺

瀏覽數: 55195 | 評論數: 17 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2016-12-25 01:16

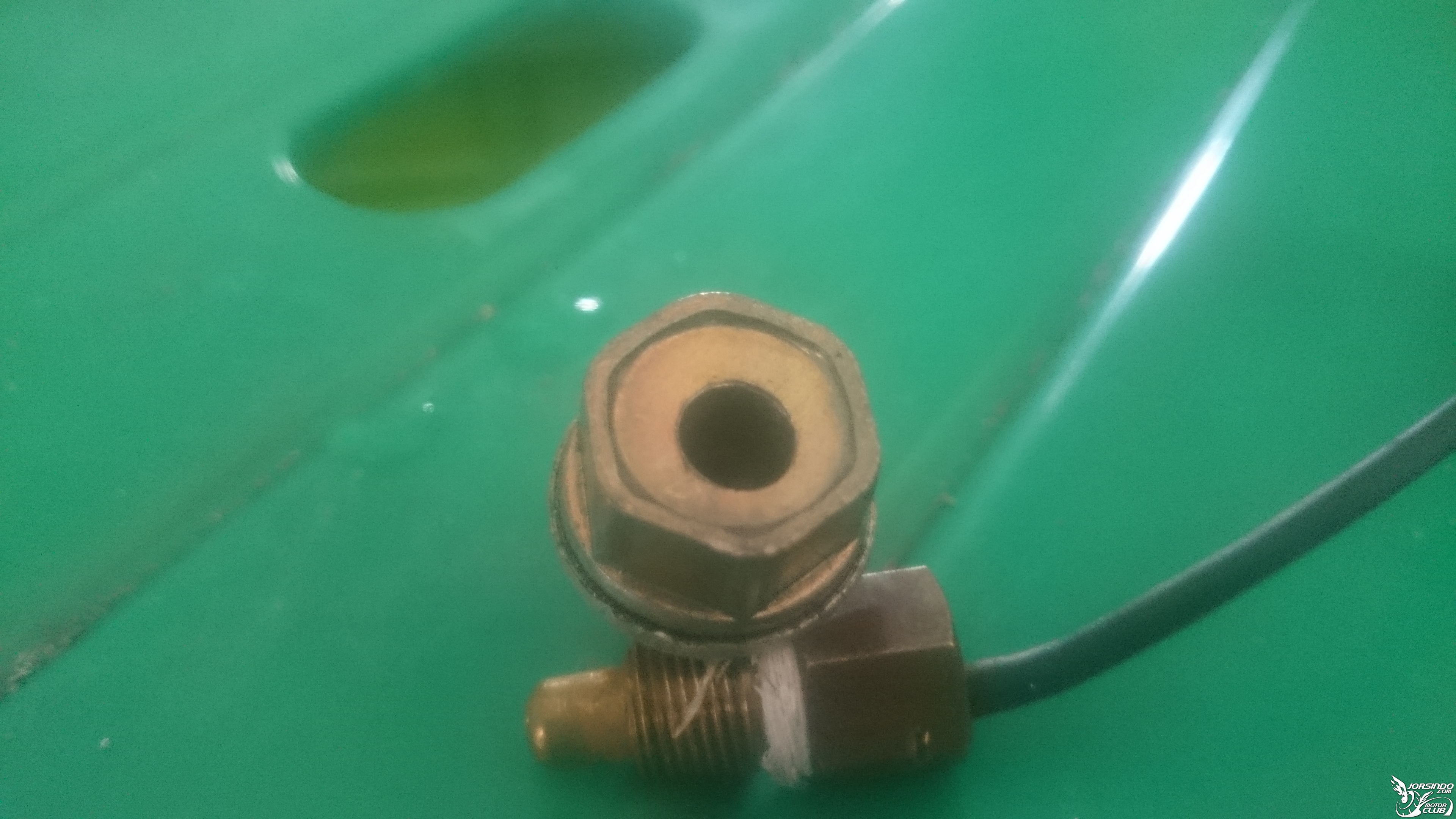

本文最後由夢飛翔於 2016-12-25 01:20 編輯我之前在這裡看到前輩用KOSO的溫度表和熱敏電阻用在機油尺上來量油溫，今天我也來改一支來玩玩看第一張圖片就是買一支新的原廠油尺後把底下測量的地方剪掉然後鑽洞 ...

回覆

omen 發表於 2017-4-7 21:36

不錯又實用的改裝文
持續關注

ko2008tw 發表於 2017-4-7 14:15

好文
謝謝分享

小林天明 發表於 2017-1-12 09:44

讚喔，DIY樂趣無窮。

galm18200233 發表於 2016-12-27 11:31

我的車也有改～也是用金屬筷子
建議就是注意一下你筷子跟機油呎蓋子上的縫隙，要補好否則就會緩慢的有油流出來

dodopai 發表於 2016-12-25 19:45

本文最後由 dodopai 於 2016-12-25 19:54 編輯

出線處和接頭要作好防水
小弟之前有DIY一組6合1表
測油溫部分則是改造機油尺，使用ARDUINO撘配DS18B20這顆溫度IC，塞入不鏽鋼筷
水溫表則是直接改造KOSO接頭

夢飛翔 發表於 2016-12-25 12:53

bt528 發表於 2016-12-25 12:40
請問能教一下，熱敏電阻如何結合筷子的部分嗎

嗯....就是先把筷子切割到你要的長度，因為裡面是中空的只要把電阻銲好後塞進筷子的洞就好，

killpeople 發表於 2016-12-25 12:49

這我大約7~8年以前就想過了
用網拍的DS18B20這顆溫度感測IC，搭配8051這類單晶片，全部大概3~4百
幫你做好在不繡鋼裡面，有些包裝據賣家說能耐到180度
對於油溫來說是沒什麼問題的
但是礙於檔車的加油孔非常高，旁邊又是帶齒狀的零件，等一下不小心線被咬進去就

所以就放棄這想法了，把DS18B20直接綁在曲軸蓋往油冷排的出口外面

夢飛翔 發表於 2016-12-25 12:48

climaxes 發表於 2016-12-25 12:20
本想幫樓主把影片PO上,方便觀看,可惜可能是語法的問題無法直接貼上觀看~~~~~~~~~~~~
