本文章最後由 lkk5682000 於 2016-4-12 02:53 編輯 多爬文，多爬文，多爬文..... |
|
本文章最後由 Rox 於 2016-4-10 21:14 編輯 剛好以前有看過以下文章,不然還真的不知道你車上的配線是怎麼樣的(夢幻迪爵部分 接線和迪爵不一樣) 迪爵更換全車鎖組及後避震器 我的迪爵進化史~有圖有真相 原本單相半波整流器那裏的接頭是4pin 接頭, 剛好對應到你是改線的地方(2黃1白1紅2綠).所以你要先找到發電線圈黃線是接到6pin 這裏的那一條黃線(稱'A黃'好了) 接頭但有六條出線(2黃1白1紅2綠).所以你要先找到發電線圈黃線是接到六條線的那一條黃線 (稱'A黃'好了)另一條原車上的黃線稱'B黃'好了. A黃和白線及你自己拉的黃線接到三相整流器的黃 線,而'B黃'就是原本交流點燈電源,就改接到鎖頭黑線(交流點燈變直流點燈)應該就沒問題了 ======================================================= 找到本站文章圖比較清楚的了,雖然不是夢幻迪爵但值得參考. 迪爵更換全車車殼 + 主配線 有沒有看到下方那個黑色快速接頭!? 它是4pin 接頭卻有六條線(2黃1白1紅2綠), 有沒有看到二條綠線接在一起!? 有沒有看到左上方4pin黑色快速接頭(二黃一白二綠共六條出線)接到整流器去 其中二條綠線接在一起,二條黃線接在一起... |
|

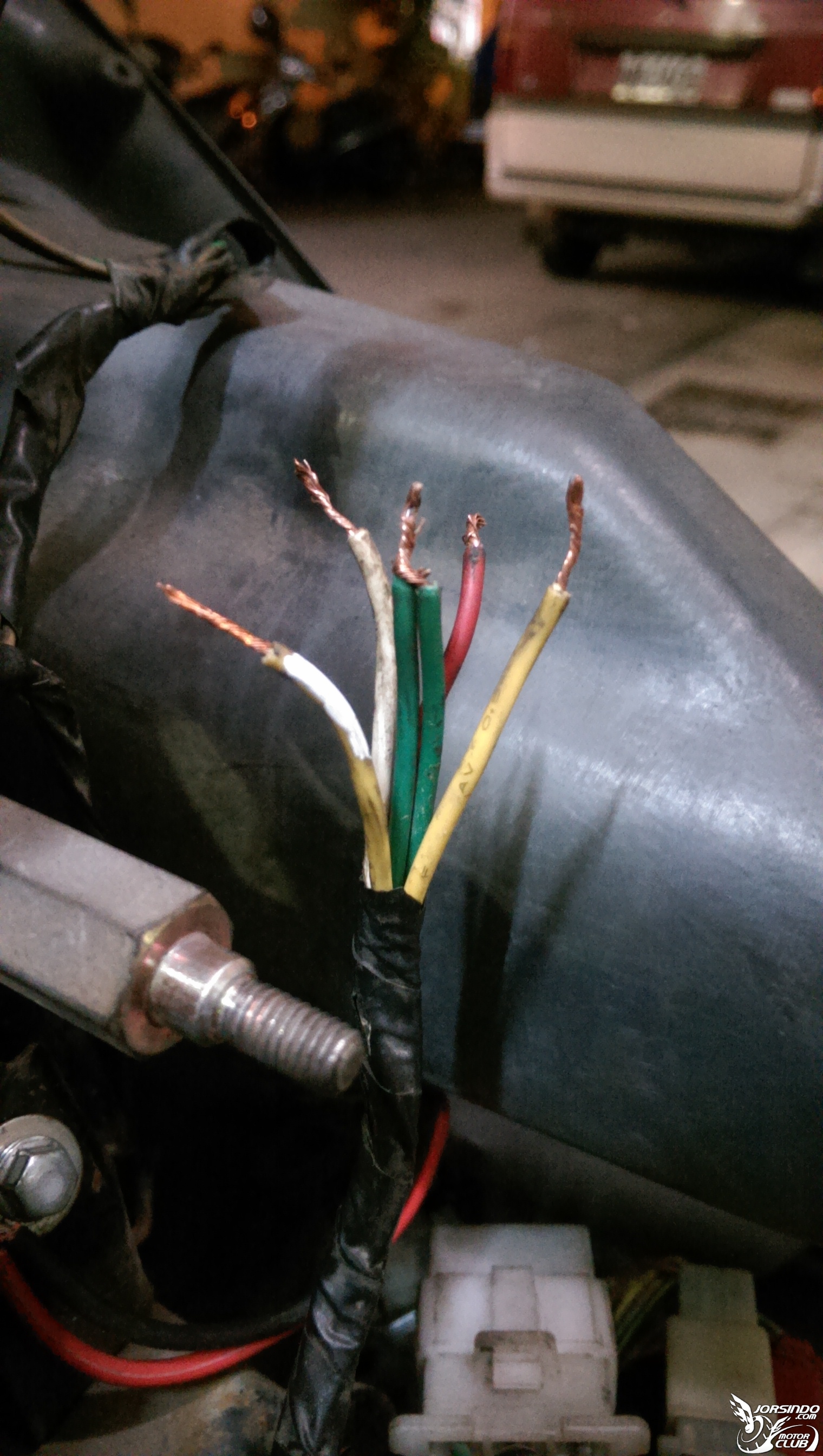

轉東機文: http://scumotor.com.tw:8080/gemmore/X_Pro&F0000042&6 我也是這樣搞的, OK 你的文: 這把線是原車接整流器的線 有兩黃 一白 一紅 兩綠 但我一直搞不懂 最右邊的黃線是哪邊牽來的? -->應該是自己從內仁接的 我知道左邊一黃一白都是發電線圈牽來的 但最右邊那條黃線是? -->應該是自己從內仁接的 我之前是把這兩條黃線並接 然後一起接到整流器上(這樣正確嗎?) -->不正確, 應該是各自接整流器的一個黃線(星艦整流一共有三個黃線) 但剛才用電錶找右邊這條線的來源 找不到 應該不是發電線圈來的 那應該是哪邊來的? 應該接去哪邊? -->顯然是沒接好, 內仁來的接到整流器的一個黃線 另外請問 插PIN 要去哪邊買? 一般機車材料行有賣嗎? -->北部的話去環河路看看吧 之前都是直接焊死 但要拆的時候都要破壞原車線組 感覺不太好 -->確是確是, 學會自己做接頭, 受用一生一世 |
|
網拍找"傑西西",你要的250型的接頭及端子可以一次買足. 至於三相接線的部分,因為提供的資訊太少了(eg.當初怎麼改的, 用什麼料件...線怎麼接的...),幫不上忙. |
