1.導光板是要放在玻璃跟PCB板之間
但由第一張圖看來
玻璃跟PCB板之間縫隙很小要找到適合的導光板蠻難的
而且你要怎麼找到導光板來用這LCM
因為導光板厚度不能大於組裝後導電橡皮高度
2.用EL背光可以解決
但亮度不是很明顯
因為玻璃為半透玻璃
關燈狀態下亮度算OK
不管是導光板或是EL背光
尺寸難找到現成
找廠商開成本不符合
要不然從旁邊投射比較容易解決

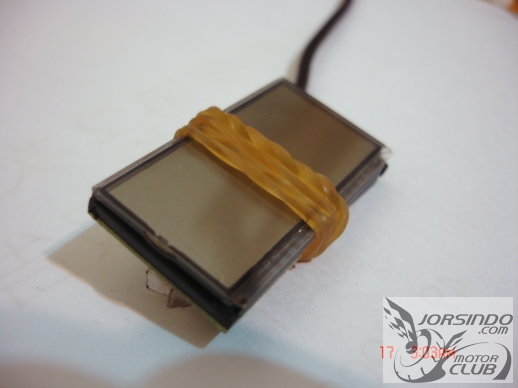

3.看你的LCM要用橡皮筋固定
建議你可以用兩塊適合大小透明壓克力(也可用你愛的顏色)
鑽四個孔
把LCM放在兩塊壓克力中間
用螺絲鎖起來(力道要注意)
這樣就可以不用橡皮筋
還有放在PCB板後面那塊壓克力要挖一個洞
預留PCB板上有一個封膠IC大小的洞
在墊個泡棉的雙面膠(只貼壓克力那面就可以，雙面膠跟著開洞)
在鎖起來
這樣不用怕傷到零件面
也比較美觀
加上外投射光
我能想的只有這樣
不過要小心改裝
我不知道你懂不懂我說的
想清楚我說的再去改

要有適合大小的導光板
不過最好找整組適合的背光
1.LED背光，需要LED燈條與導光板搭配，不要露光又好看就OK
2.再來看你的玻璃是全透還是半透，全透玻璃還可以用EL背光來點亮，不過要有驅動器，DC TO AC
3.用CCFL加上導光板也OK，不過要有驅動器，DC TO AC
不過把你的東西PO上來看看
