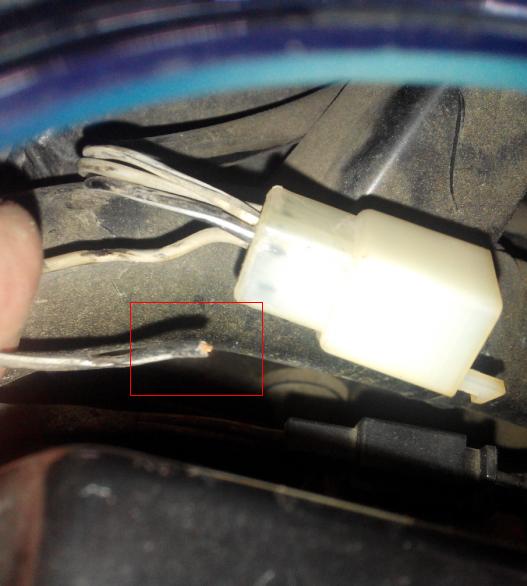

因為不懂怎麼拆啟動繼電器起來。 所以就在啟動繼電器原本的位置，拔掉已經燒掉的保險絲，換上一片在路上撿到的15A保險絲(之後會去找同樣的10A保險絲更換)。目前已經可以電發，方向燈恢復正常。大小燈恢復正常！ [問題點應該確實就是照片中磨破皮的電線，或斷掉的那條電線。](目前兩條我是用電火布先包起來，絕緣)

這是暫時撐著的模式，後燈的問題還是要想辦法固定。還有電線需要完全修復。 然後再做更強的固定模式。不然經常震動可能又會磨破皮。 (因無力拆車殼，所以先暫時這樣。 再努力研究後面部位該怎麼拆。) 謝謝大家

pompom 發表於 2019-6-15 21:01
後面燈線 斷跟熄火沒關連吧?!
不看你描述一般
熄火---火星塞

斷掉那條的金屬銅端，與磨破皮那條的外露銅，可能跟機車鐵架接觸到。會導致保險絲斷掉。保險絲斷掉後，就熄火了？ 這是我的猜測！ [但可以踩發，可以騎！ 就是只要一開大燈 就熄火！]

我目前用電火布 將兩條線的金屬端都包住！ 可以踩發 (因為保險絲斷了 所以目前無法電發)，也可以開大燈！ 但沒辦法打方向燈！

這是最明顯看見出問題的地方！！(至於有沒有其它地方也有問題 目前不曉得說。)

^^

拆後車殼 可以參考我這一篇

化油 GSR 之電發跳電

後面燈線 斷跟熄火沒關連吧?!
不看你描述一般
熄火---火星塞
熄火---電門線路異常。
GSR線路都在前車殼內。

我也可以表演。發動後 瞬間轉到KEY OFF。馬上在開。引擎會頓一下 不會熄火。
一般車行 應該可以處理。

1.檢查回充電壓(發電線圈&整流器與線組老化接頭生鏽)

大燈繼電器、大燈開關看一下有沒有生鏽短路
