tony046074 發表於 2017-12-18 21:44

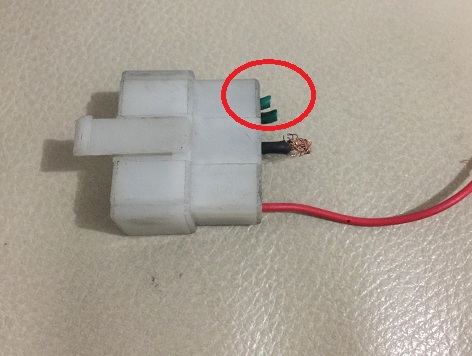

雷霆的鎖頭出線一樣是兩綠一黑一紅，

但是主配線那端只有一黑一紅，綠線那兩個洞是空的……

這樣的話鎖頭(主開關)的兩條綠線有接地嗎?
鎖頭(主開關)設計接地的用意?

因鎖頭切換的電路設計，線路擺放位置所以要兩條綠色線

下面是前幾天才又重做一條
拍照起來自己對照的

另外鎖頭對接的線要選好<最早使用UL1007 AWG18 做，因出怪問題後又重做第二條 UL1007二條線當一條線 >，弄太爛可是會有怪事，比如電發沒反應，要打一下方向燈再電發
近期又重作使用 UL1015 AWG18  怪事通通都沒了，喇叭與大燈亮度還增加很多<走冤路真是大圈，早知線規格弄好點>

UL1007 耐溫80度
AWG18
34/0.18mm
最高溫80度,周圍40度 容許電流13A

UL1015 AWG18
18AWG (16/0.254mm) tinned copper, heat resisting PVC insulated.
: UL style 1015 (105°C in air, 600V); CSA type TEW (105°C in air, 600V).
at 20°C : 22A.
at 30°C : 20A.
at 40°C : 18A.





G4 4合1 鎖頭下方那片切換電路 ↓



鎖頭出線

光陽線路配色是一樣的
超五跟雷霆配置差不多

紅-電瓶正極
綠-負極
藍黑-鎖頭正電(鑰匙轉到ON才有電)
