豪邁不死老車儀表改裝

瀏覽數: 13042 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2017-12-14 15:42

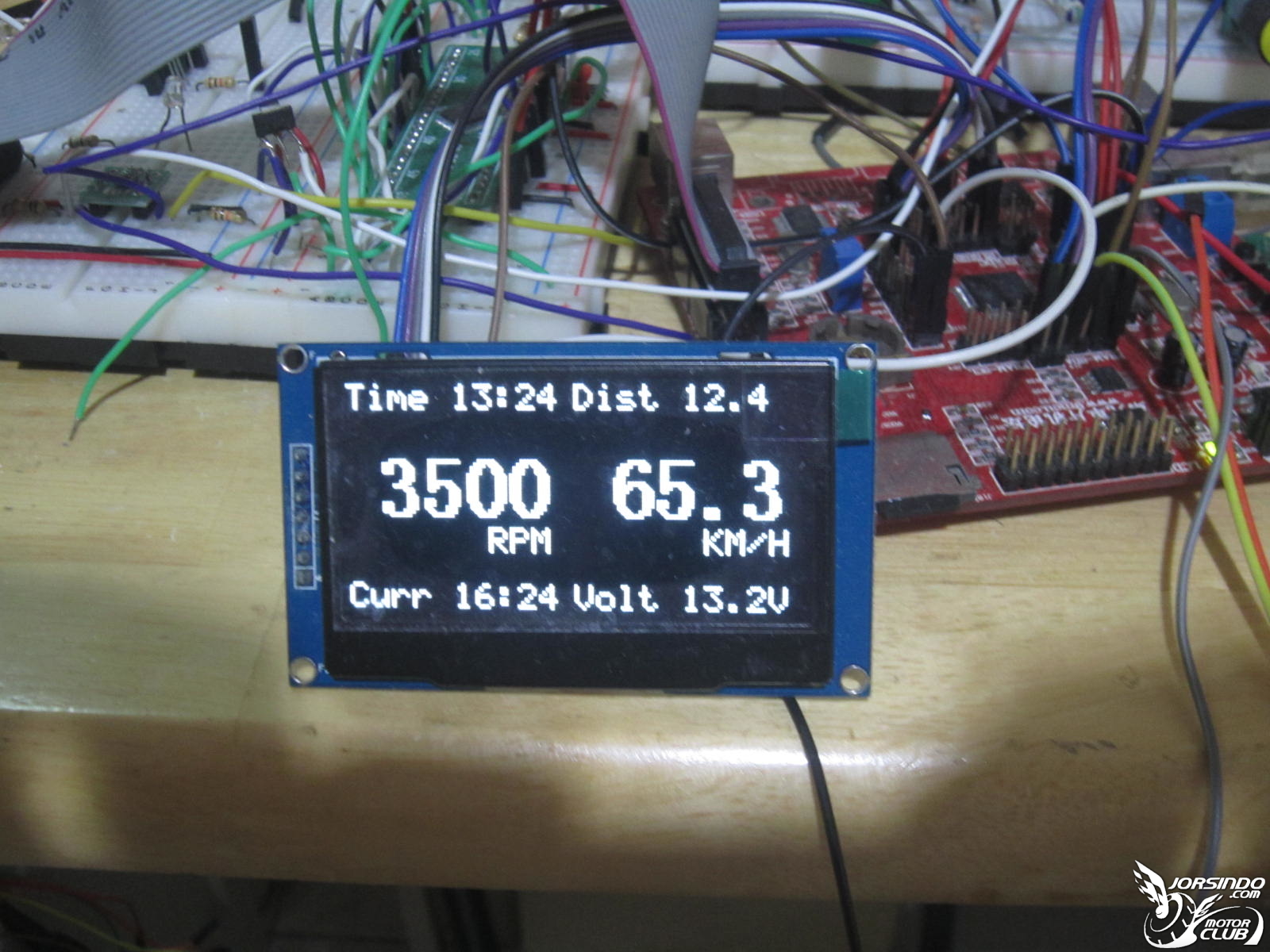

這只是畫面圖形 OLED 要裝入畫一四方口儀錶中 MCU 還沒搞要增加轉速表增加時鐘時速表已後再搞換成感應式油耗可以搞但要容積式流量計成本太高不搞了用鐵線帶動距離及時速太落伍了 ...

回覆

jordan851017 發表於 2019-10-28 21:00

超想要的!!覺得豪邁的錶盤夠大，address v125都有koso做出來了，為什麼豪邁沒有QQ
不知道有沒有辦法用成油量跟時速電子，轉速指針
莫名鍾愛指針轉速飄動的快感

alex168d 發表於 2018-8-14 13:16

ncaa 發表於 2017-12-15 09:21
感覺工程浩大，厲害

比起落引擎拆裝
這不及那累的 1/20

alex168d 發表於 2018-8-14 13:15

foxlee 發表於 2017-12-15 08:08
有沒有量產啊~
我也想搞一個裝在我的豪邁上面~
不過.....轉速表還是指針式的比較有感一點~~ ...

你說的有道理
把轉速改成指針
其他的用OLED 改成 1.5 吋
不過不曉得可不可以塞的下

alex168d 發表於 2018-8-14 13:12

dodopai 發表於 2017-12-15 00:57
工程浩大

比起拆引擎
我覺得這很easy
落引擎拆裝只有一個字累
本身又不常搞

alex168d 發表於 2018-8-10 08:32

f814030 發表於 2017-12-15 12:43
請問您轉速和時速的資料從哪裡抓？

我說都只是用OLED 顯示
轉速抓CDI 訊號很簡單
時速就要用到霍爾感應

現在 ABS 都是用霍爾感應在一段很短時間內轉幾格
假設0.1ms 內沒轉動可能輪胎鎖死
MCU 就通知油壓汞釋放點壓力
達到點煞的效果

DIY都可以做只是要花錢花時間

alex168d 發表於 2018-8-10 08:26

小林天明發表於 2017-12-15 11:31
請問引擎轉速的信號是怎麼接的。

我網路查
可以接CDI 上某根現
去年的現有點忘了
是點火訊號
只要有訊號
就可以用光偶合(PC817)
傳給 MCU

alex168d 發表於 2018-8-10 08:23

warehousebeta 發表於 2017-12-14 17:57
期待完成品開箱文

有時搞東西只是一時興起
還沒搞

alex168d 發表於 2018-8-10 08:23

minwuer 發表於 2017-12-15 00:26
請問這是用8051晶片作的嗎...感謝!!

用 STM32F103 搞的
8051 太弱

f814030 發表於 2017-12-15 12:43

請問您轉速和時速的資料從哪裡抓？

我說都只是用OLED 顯示轉速抓CDI 訊號很簡單時速就要用到霍爾感應現在 ABS 都是用霍爾感應在一段很短時間內轉幾格假設0.1ms 內沒轉動可能輪胎鎖死 MCU 就通知油壓汞釋放點壓力達到點煞的效果 DIY都可以做只詳情回覆發表於 2018-8-10 08:32
