詢問MSX125SF的右側引擎墊片螺絲扭力值(問題解決可以參考)|檔車研究室

章魚TaKo 發表於 2017-8-18 18:15

57803167 發表於 2017-8-17 19:22
你要的是這個嗎?

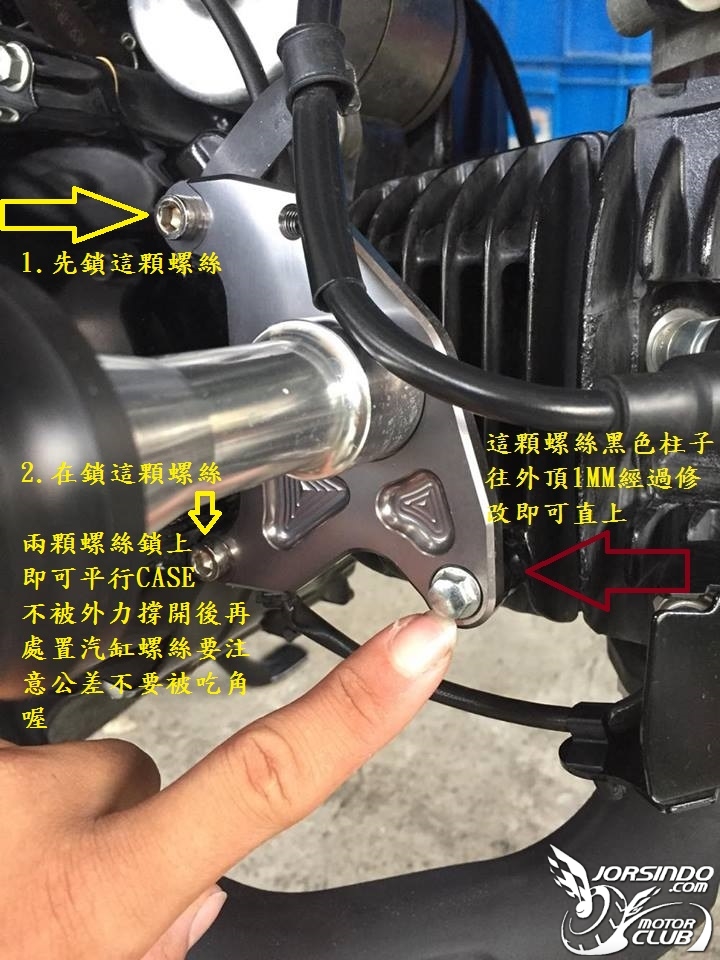

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的柱子修改變短到正確公差值部會引響支撐點完成安裝喔!!

章魚TaKo 發表於 2017-8-18 18:15

shen7392 發表於 2017-8-18 13:10
這是吊架的扭力值吧，case鎖這扭力一定爆掉

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的柱子修改變短到正確公差值部會引響支撐點完成安裝喔!!

章魚TaKo 發表於 2017-8-18 18:15

rolkilos 發表於 2017-8-18 16:50
鎖車身兩側防倒球的孔位，右邊應該是在散熱鰭片上一個跟曲軸箱蓋螺孔靠車頭的二個(應該是這裏漏)。

維修手 ...

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的柱子修改變短到正確公差值部會引響支撐點完成安裝喔!!

rolkilos 發表於 2017-8-18 16:50

鎖車身兩側防倒球的孔位，右邊應該是在散熱鰭片上一個跟曲軸箱蓋螺孔靠車頭的二個(應該是這裏漏)。

維修手冊並沒有特別指定這位置的磅數，不過按照通用值的話，是12N．m。

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的詳情回覆發表於 2017-8-18 18:15

shen7392 發表於 2017-8-18 13:10

這是吊架的扭力值吧，case鎖這扭力一定爆掉

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的詳情回覆發表於 2017-8-18 18:15

57803167 發表於 2017-8-17 19:22

你要的是這個嗎?

網路上找的資料MSX125的SERVICE MANUAL
我想新舊版本應該是通用的

問題已解決!!最後是防導球附上的黑色柱子有公差1MM導致CASE上螺絲鎖上是平的!!過來汽缸頭的螺絲被那個黑色柱子往外頂1MM成斜角變成公差!!導致CASE上的有被拆過的螺絲內的墊片之間微微滲油!!過來把那個附上的支撐點的詳情回覆發表於 2017-8-18 18:15
