最近發現有最新式的直流感應式表頭 淘寶 店铺：良子創意之家 直流双显电压电流表 数显霍尔电流表 有 10A 20A 50A 100A 300A 等規格可選 紅字20A表頭只要台幣206.06元 再也不用分流器 當然也有 分流器+直流表頭 但只能測到10A以下 10A以上表頭還是需要分流器才能測量<要不然會燒毀> 目前這台可以說是完全一機就搞定呀 此表頭可以自行校正數值，根本是王道呀  DC10A、20A、50A、100A電流表互感器與表頭： 穿線孔——孔徑8.5mm 互感器尺寸：L23.3*W23*T9.3mm DC200A、300A電流表互感器與表頭： 穿線孔——孔徑20mm 互感器尺寸：L68*W57*T20mm 技術參數: 供電電壓：4-30V（寬範圍），注意：最高輸入電壓不能超過30V，否則有燒毀的危險. 不要使用24V電瓶供電，24V電瓶充滿電壓會將近30V，容易燒壞。建議如果20V以上供電，正極串1K電阻來限壓。 工作電流：<30mA 顯示方式：0.28"LED，單色（全紅），雙色（紅藍）顏色可選 外型尺寸：L54*W30*H21mm 安裝開孔：47.2*27.3mm 測量速率：≥500mS/次 測量精度：1%（±2個字） 供電、電壓測試端引線：約150mm 互感器引線：約150mm 本文最後由 葡萄不一樣 於 2017-12-22 16:44 編輯 |
|

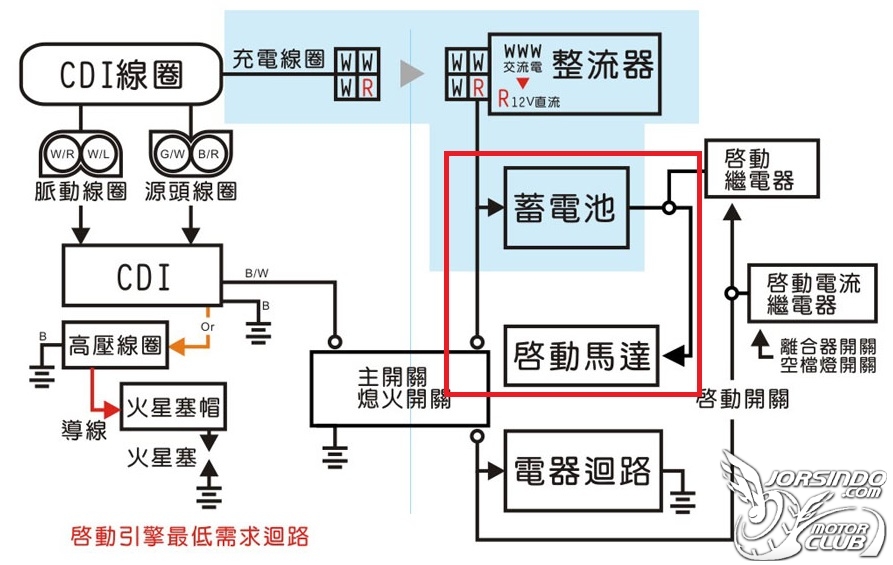

所以你是要量發車後的電流電壓嗎? 還是連啟動馬達工作電流都想要量? 小弟實在有看沒有懂 求詳解 一般掛在車上的DC電流表如果量超過10A都要用分流器(你的充電線圈如果最大功率250W 回充13.5V 電流就有18A了 為了防燒表 必定選用附帶分流器的版本) 再來是啟動馬達是獨立迴路 所以跟車上其他電器是分開的 這也是為什麼發車瞬間 如果車上有電器運作都會有變化(儀表指示燈變暗) 以上針對我的見解來討論 希望各位高手多提攜 |
|
分享想我的作法 我是從電瓶接線出來做點菸器插座 再買有電壓顯示的車充 |
ballcat 發表於 2016-12-8 10:16 不建議, 回充電壓會不足~ 這麼簡單問題,沒人會!?  裝一個 三路開關 即可~ 就你家樓梯上下那個 看回充電流大小~沒意義..... 不用吃飽太閒 電瓶是看電壓地, 原理在這 新電瓶,需先充電否! 充電技術 小老婆汽機車資訊網 http://forum.jorsindo.com/thread-2515155-1-1.html |
|
沒屋頂有賣霍爾電壓雙向大電流表，一次滿足所有需求。 本文最後由 摩艾 於 2017-11-18 14:06 編輯 |
|
如果是我的話, 我會搞一個 Arduino 搭霍爾電流感測器再輸出到 16x2 LCD螢幕或者OLED螢幕 .... |
ballcat 發表於 2016-12-8 13:37 依你這個表頭的線來猜~ 電流應該是比較粗一點的那兩條紅黑線吧 依這個粗細的程度 我覺得量100W頭燈的電流都可能.......會GG 你想把他接在電池上量電流.... 你看到接電瓶正極的線再看看電流表的線~你應該不會想做 |
|
阿那個剛有位朋友來問我最後這怎裝的了 我的答案是....還沒動手裝 Orz |
ballcat 發表於 2016-12-8 10:11 這樣子你用鉤表去鉤不就可以了嗎? |
