請教延遲開關的接法

瀏覽數: 9683 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
文章模式
    組圖打開中，請稍候......
紅茶不加糖
發表時間: 2016-9-19 19:04

正文摘要:

本文最後由 紅茶不加糖 於 2016-9-19 21:17 編輯 大家好： 因為看到網路上有些人的行車記錄器因為鎖頭快速開關因此發生當機、漏錄或其他錯誤。雖然我的行車記錄器並非該品牌。 但防患於未然，因此打算加裝一個延 ...

回覆

紅茶不加糖 發表於 2016-9-20 11:59
本文最後由 紅茶不加糖 於 2016-9-20 12:03 編輯

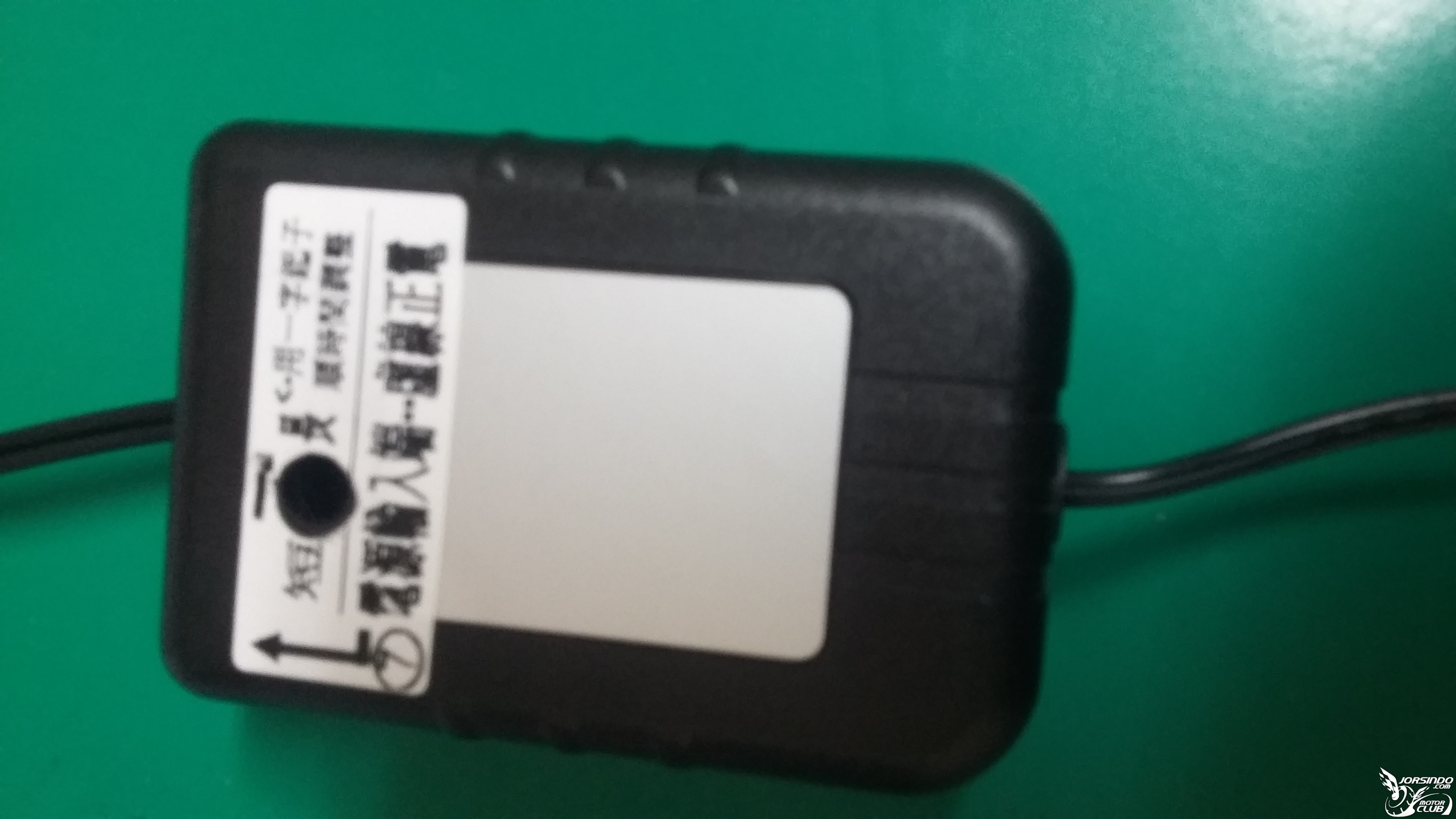

剛剛打電話到電子材料行詢問，這種延遲開關裡面已有繼電器了！請教延遲開關的接法2123|小老婆汽機車資訊網，不需在如裝繼電器！
原來這跟P家商店街的某電子材料行的不一樣(它特別強調可跨接繼電器)，是我誤會了！請教延遲開關的接法5285|小老婆汽機車資訊網
小林天明 發表於 2016-9-20 00:16
同理不要繼電器如下


請教延遲開關的接法5331|小老婆汽機車資訊網

給個讚

讚: 5.0
紅茶不加糖
讚: 5
小林天明大大 感謝您的熱心解答；之前的繼電器接線也是您教的； 不知如何表達感謝，只能給個讚！  發表於 2016-9-20 10:50
小林天明 發表於 2016-9-20 00:11
如果二次側是輸出正與負，那你的設計圖可使用。只是輸出的負變成多餘了。
參考添附檔


請教延遲開關的接法5695|小老婆汽機車資訊網
life 發表於 2016-9-19 23:58
請教延遲開關的接法9172|小老婆汽機車資訊網
樓上的建議實用,我只建議將保險絲位置修改,如上圖.

給個讚

讚: 4.0
紅茶不加糖
讚: 4
謝謝life大大的提醒，保險絲位置改在電瓶端更好！  發表於 2016-9-20 10:53
小林天明 發表於 2016-9-19 23:54
以上是參與樓主的討論，添附檔僅是當做討論用。
小林天明 發表於 2016-9-19 23:53
本文最後由 小林天明 於 2016-9-20 00:39 編輯

不要繼電器參考。
這是你的延時開關二次側為獨立的a接點時適用，即NO與COM。
因為我怕自己誤解了，所以補充修改說明。


請教延遲開關的接法5321|小老婆汽機車資訊網
小林天明 發表於 2016-9-19 23:49
本文最後由 小林天明 於 2016-9-20 00:01 編輯

那延遲開關線圈通電計時後，應該是A接點導通吧，二次側應該是不需要接負，不然導通就短路。因為我不知道你的延遲開關的二次側是怎麼運用，也許有所誤解也說不定。
小林天明 發表於 2016-9-19 23:36
本文最後由 小林天明 於 2016-9-20 00:38 編輯

接繼電器的好處是將來還可擴充接其他部品，
順便幫你修改一條線路。參考看看這是你的延時開關二次側為獨立的a接點時適用，即NO與COM。
因為我怕自己誤解了，所以補充修改說明。


請教延遲開關的接法2986|小老婆汽機車資訊網
CC~ 發表於 2016-9-19 21:43
繼電器真的是多餘的
