請教化油GTR 前傳動組墊片安裝順序(已解決)

瀏覽數: 6243 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2016-1-20 00:47

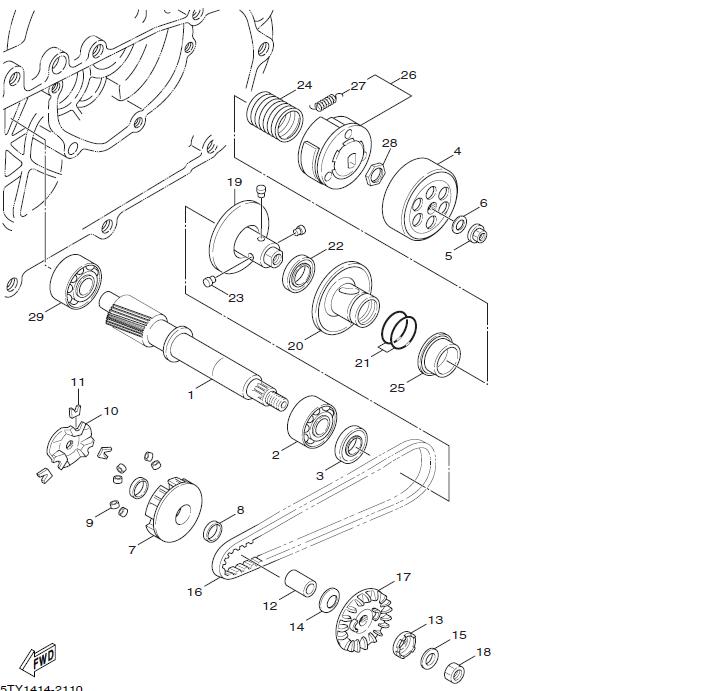

本文章最後由 84865426 於 2016-1-20 12:07 編輯 (圖2 資料來源網路) 墊片 13， 14， 15實圖請問圖中的 14 和 15 墊片的安裝順序為和照零件手冊(圖1)安裝的順序是普利盤>>套筒>>墊片14>>楓葉盤>>墊片13> ...

回覆

ronald3323 發表於 2016-1-20 10:24

你標示的14.15反過來就好

讚: 5.0

讚: 5
發表於 2016-1-20 12:05

jerryen 發表於 2016-1-20 08:37

普利盤>>套筒>>墊片15>>楓葉盤>>墊片13>>墊片14>>螺帽

讚: 5.0

讚: 5
發表於 2016-1-20 12:05

mowmow555 發表於 2016-1-20 08:35

純粹圖畫錯...

是你實際拆下來的順序才對(你用圖面的順序是裝不進去的...)

凸面是朝外

讚: 5.0

讚: 5
發表於 2016-1-20 12:04

isong520tw 發表於 2016-1-20 04:18

總之
14在螺帽下面
15在楓葉盤下面
另外
14凸面接觸螺帽凹面接觸13
這樣不知道你明白否

讚: 5.0

讚: 5
發表於 2016-1-21 00:01
