| 沒關係我了解你的意思..至少讓我知道它的功用和如何使用就好!!..太感謝你詳細的講解!! |
本文章最後由 sz 於 2015-11-30 23:51 編輯 nokiaeva 發表於 2015-11-30 23:04 二極體因為應用上的方式不同, 很難絕對性認定哪端是正哪端是負, 故習慣上不以"正/負極"來稱呼, 而用 DATASHEET 中慣用的 A/K 端 的標示方式 |
sz 發表於 2015-11-30 22:47 真是太謝謝你了..超專業回答... 為了這個電路板真的上了好幾堂知識上的課!! 我也有稍微GOOGLE了一下.. 有些人說記號那是正又有人說是負 所以才想說乾脆上來在請教一下比較心安 |
本文章最後由 sz 於 2015-11-30 22:51 編輯 nokiaeva 發表於 2015-11-30 19:24  電阻不分極性 二極體上有標示劃線記號的一端是 K 端, 另一端沒劃線的是 A 端,想像電流由 A→K 順嚮導通,K→A 逆向不導通 SMD LED 有缺角或點綠色記號的是負極 GOOGLE到的相關圖片/說明 |
|
在請問各位先進!! LED上的記號是正極還是負極呢? 電阻跟二極體有分正負極之分嗎? 今天已經買好東西了全都選1206封裝的(大顆比較好焊)... 準備明天上元件!! |
sz 發表於 2015-11-28 22:09 那我了解該怎麼看電阻值了...謝謝你教導 那我就用看看951或102 我只怕夜間車內燈太亮..只能是看看了 終究這燈的功用只是讓晚上時知道按鍵在哪就好..不需要太亮!! 也謝謝上面幾位大大的回答... |
本文章最後由 sz 於 2015-11-28 22:10 編輯 nokiaeva 發表於 2015-11-28 22:00 不對喔,電阻值的判讀: 951=95*10^1=950 431=43*10^1=430 (不能用這個喔,並聯R=215歐姆有點太小了) 102=10*10^2=1000 這樣你會了嗎? (GOOGLE一下就有資料了啊 ^^") |
|

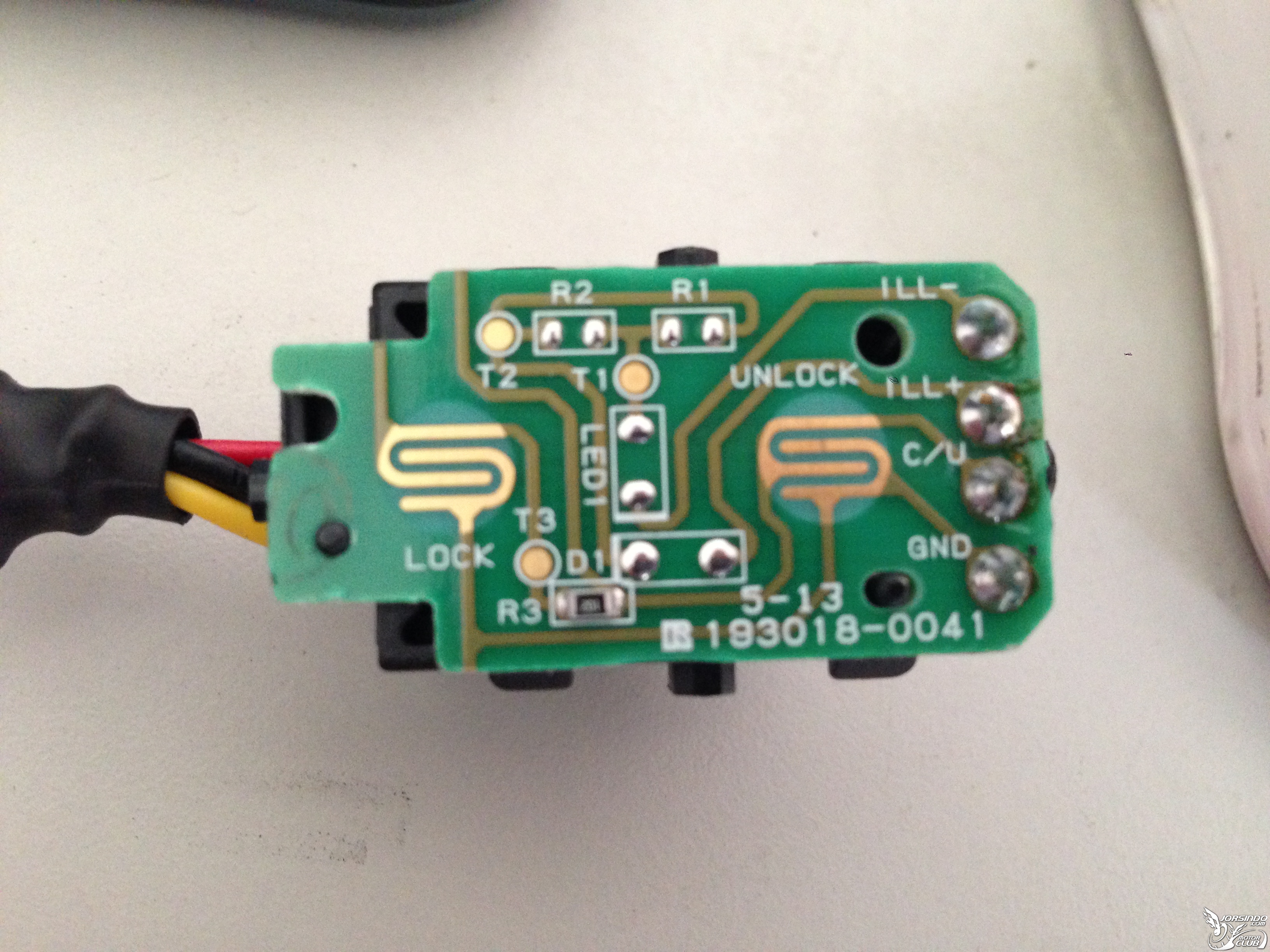

謝謝各位的建議...這樣讓我買東西方便的好找多了別不怕用錯燒掉 關於電壓方面我給錯資訊..不好意思各位..我都忘記發車完以後的電壓是不一樣..車上的電壓錶都是13.8-14.3左右 目前頭緒依照各位的建議整理一下 R1 R2 各上一顆951或431 (數字越大代表電阻值越高嗎?) LED1 1206 D1 1N4007 這樣上的話應該就OK了 謝謝各位的包容小弟不懂的地方耐心回答.... |
