vm35k6vm0 發表於 2015-11-12 08:55
感謝大大詳細的回覆，
因為手邊沒有三用電表，
放在家裡，

我在這間電子材料行有看到PPKL開頭的快接頭(型號有一個L的)，看上去應該是可以符合原廠的快接頭...
也是放在同一排，樓主要不要去換換看?

vm35k6vm0 發表於 2015-11-11 08:56
所以大大是把2Pin的負極接黑線吼?

對的,沒錯~~~~~~~~

葡萄不一樣 發表於 2015-11-11 21:44
請用三用電錶最準

你要直接用尖嘴鉗壓呀?

感謝大大詳細的回覆，
因為手邊沒有三用電表，
放在家裡，
故想說先上網詢問各位大大的意見，

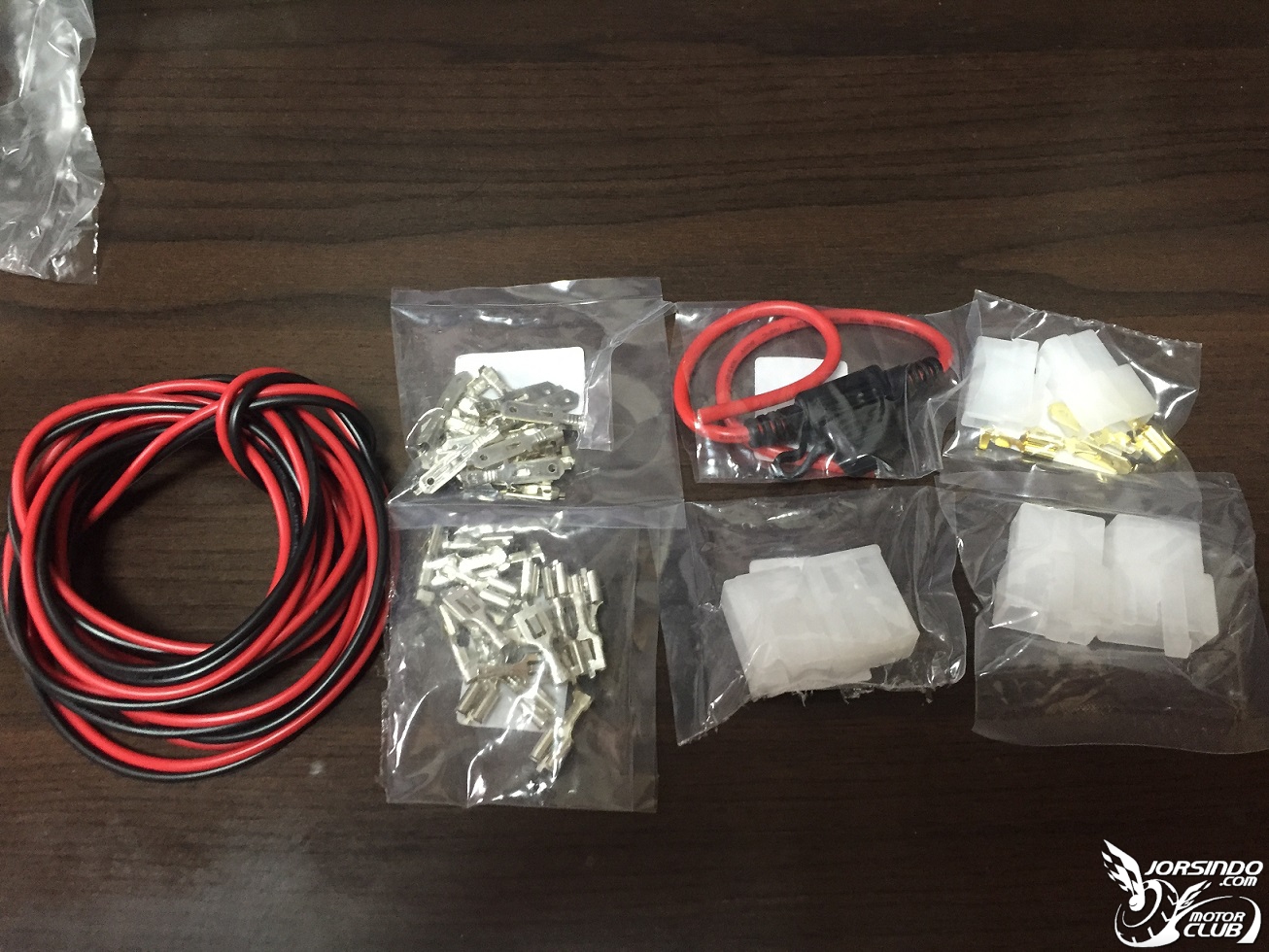

不過昨天拆開車殼後才發現悲劇了，
YAMAHA的250型4P接頭，
規格與我買的不同。

請用三用電錶最準

你要直接用尖嘴鉗壓呀?


以下手邊資料

鎖頭     電瓶正端 +      紅

鎖頭   電瓶負端 -          綠(黑)

鎖頭出電 +12v  (鎖頭端出線) +        棕 (棕/藍) (棕  鎖頭Out後不經過任何開關)

鎖頭出電 +12v (鎖頭插頭，車配線出線端) +         棕 ; (棕/藍 接至保險絲座)

熄火線 黑/白 (藍/黃)

牌照燈、位置燈、儀錶燈  正極  +   藍

slayer0919 發表於 2015-11-11 02:06
網路上有在賣成品 為避免廣告嫌疑 請自行至沒屋頂搜尋 可以參考那邊的

感謝大大回覆，但是價格差有點多，
所以想說自己DIY看看，謝謝。

sharpt15 發表於 2015-11-10 23:10
如果四代戰鎖頭接頭設計沒變的話應該是4pin,這樣你可以做4pin公母頭拉線出來再接到機車小U上,可參考我的圖~ ...

所以大大是把2Pin的負極接黑線吼?

網路上有在賣成品 為避免廣告嫌疑 請自行至沒屋頂搜尋 可以參考那邊的

如果四代戰鎖頭接頭設計沒變的話應該是4pin,這樣你可以做4pin公母頭拉線出來再接到機車小U上,可參考我的圖~~~
藍線：查無明確說法（這是通往ECU的線)
黑線:看你接哪裡?我都是接到電瓶負極線
