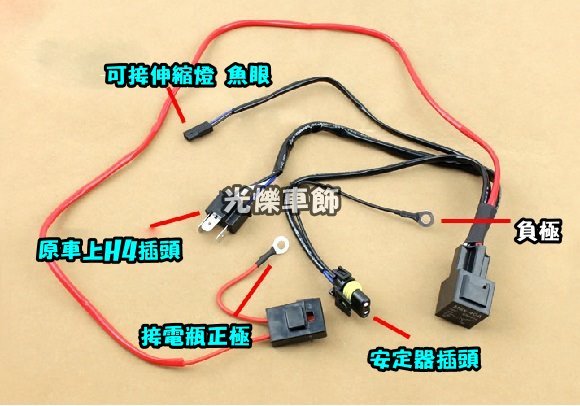

圖片中的遠近控制強化線組上原本要插原車上h4插頭的部分是要改成接上3段式的獨立開關嗎?

是~關、近、遠

3段式的獨立開關，是其中2pin是接遠燈和近燈，另外1pin接負極嗎?

錯~是一條正電
正電經過近(遠)燈線，達繼電器，啟動電磁閥，然後電瓶的電才能送到安電器上
當開遠燈時，會額外送電到"可伸縮燈"那條線上，使燈產生伸縮形成遠近功能
安定器插頭的負極，是送電到安定器上&回送到繼電器與"可伸縮燈線"上

如果魚眼要接成鎖頭過電才能啟動，是要從獨立開關再另接一條線到鎖頭正電?

把鎖的正電接到三段開關上就好了

這樣不知行不行  <開關之後你要怎接我是不知道你要怎麼接......買來的線組還需改線>
自行接電測試一下在上車
和原本大燈強化線夠用一條?
另外接強化線給外掛魚眼?
兩者接法差很大.........

負極電線不夠長 建議延長然後接回電瓶負極....
那粒H4母插 代表 電的控制有過鎖頭 代表大燈會正常做動
安定器的開關嘛
可以在保險絲到RELAY之間 另外接一個開關 做控制

強光線組簡單說就是拉一組線從電瓶直通大燈，然後以繼電器(Relay)控制開關，繼電器過電時，繼電器內電磁開關吸上，電池端的電就可以直送大燈，照這張圖看，最右下角那個應該是強光線組本身的繼電器(我猜啦)，正負兩條接電瓶原則上沒有問題
那個H4插頭，接腳面對自己，左邊接地，上面橫的近燈，右邊的是遠光...
然後，H4燈泡的屁股就長這樣...所以我猜是以原車的開關做控制(會影響切換遠近電磁閥)，所以這條線如果不改，基本上就已經是過鎖頭的了。
如果要把H4那條改成3段(遠/近/off)，是可以改，但是要先確定遠/近這兩條是不是都有接到強光線組的繼電器線圈(Rebay)，如果有&要過鎖頭的話，兩條都要拉過去再拉兩條回來(記得順便加2個保險絲)，負極搭鐵可以了。
