本文章最後由 編輯部女孩 於 2015-12-28 12:11 編輯 只是怕光陽的雙燈車種大燈走線方式跟其他廠牌的雙燈大燈走線方式不一樣~~~~~ ...[/quote] 應該不至於吧 基本上概念就這樣而已 開關、電瓶，這些應該不會特別到哪去吧=.= 所以基本上只要知道開關在哪裡、電瓶在哪裡，概念對了就沒問題啦! |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:11 編輯 看圖感覺上概念沒啥問題。 relay上面的號碼自己注意一下就好[/quote] 只是怕光陽的雙燈車種大燈走線方式跟其他廠牌的雙燈大燈走線方式不一樣~~~~~ |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:11 編輯 看圖感覺上概念沒啥問題。 relay上面的號碼自己注意一下就好 |
|

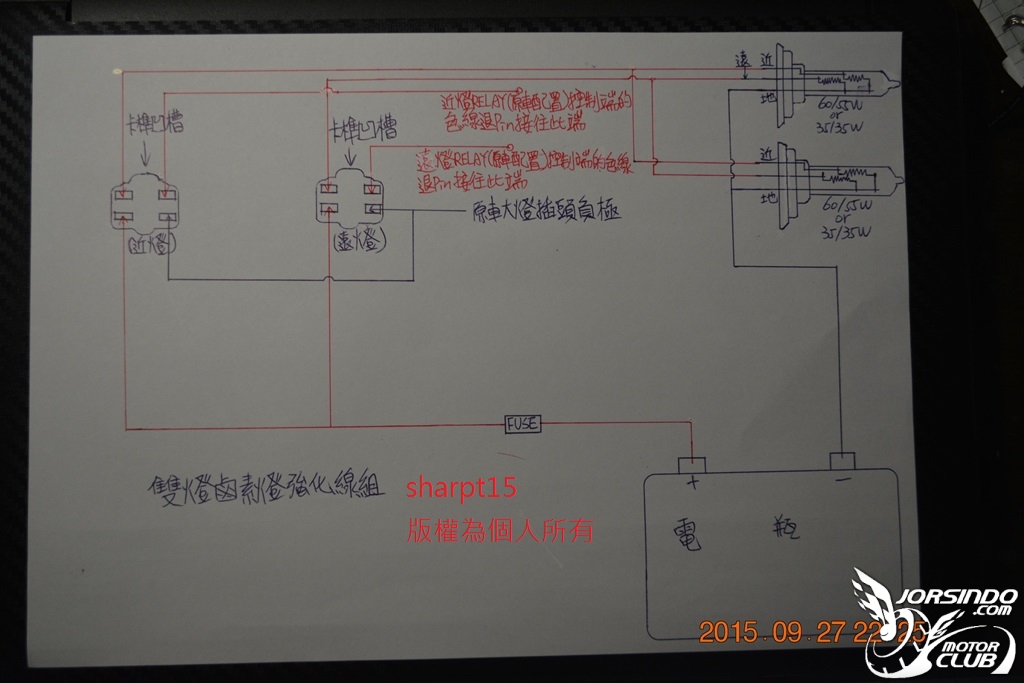

本文章最後由 編輯部女孩 於 2015-12-28 12:11 編輯 不就只要把原廠 relay 接鎖頭端的電線拔掉接上 強化線 即可......... 找找 relay 前後配線有快速插 ...[/quote] 建議還是換個反射面比你改強化線有感<--因為我是想分享給雙燈的車友但是我是騎勁戰沒有騎雙燈的車種,想要請雙燈的車友幫我驗證一下,免得如果圖是錯的,那不就是害到雙燈車友? |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:10 編輯 不就只要把原廠 relay 接鎖頭端的電線拔掉接上 強化線 即可......... 找找 relay 前後配線有快速插 ...[/quote] 沒錯,是噴射車,線路圖上只要拔除relay本體端的控制接線插入自製的強化縣組控制端接頭就可以,大燈燈泡的電源部分因為自製強化線組上已經有給大燈電源故不用拔除原車relay的電源線~~~~忘記註明此範例車"金牌II-125"大燈是雙18W~~~ |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:10 編輯 不就只要把原廠 relay 接鎖頭端的電線拔掉接上 強化線 即可......... 找找 relay 前後配線有快速插頭可直接接一點就好 金牌125 雙燈原廠是大燈是吃直流? 此車是噴射車? |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:10 編輯 我沒有騎雙燈直流的車種 但是以我以前玩HID的經驗 您的構想是可行的 [/quote] 這我知道,因為我怕我這張手繪圖的強化線組有誤,故而上傳請雙燈車友代為驗證是否可行? 以35W來算電壓為12V單顆燈泡要吃3A電流 以55W來算電壓為12V單顆燈泡要吃4.5A電流 以60W來算電壓為12V單顆燈泡要吃5A電流 綜合以上用35W燈泡(2顆)線材要用18AWG(7A),60/55W燈泡(2顆)線材要用16AWG(10A)以上才行 |
|
本文章最後由 編輯部女孩 於 2015-12-28 12:10 編輯 我沒有騎雙燈直流的車種 但是以我以前玩HID的經驗 您的構想是可行的 不過如果要雙55W的燈泡的話 得注意一下電池回充的電足夠嗎 |
