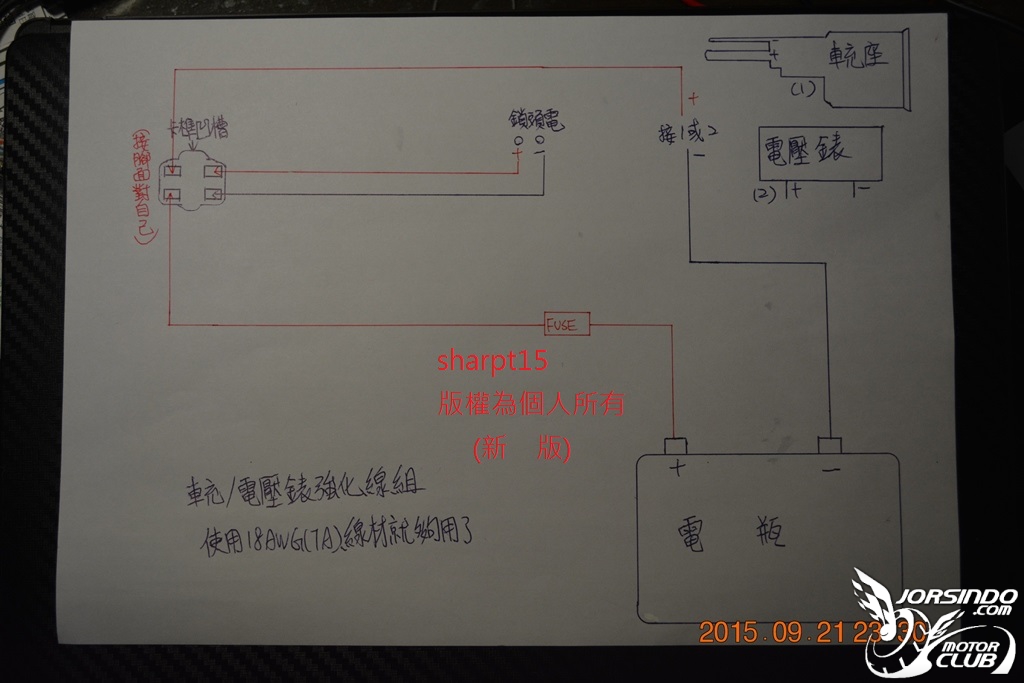

想到5~6年前畫的圖..XD
基本上這是從源頭下手的，所以在處裡遠燈方面不需要靠二極體，也少一個壓降
少一個電路元件少一個問題點，一般常見的都是拿二極體控制讓遠登的電可以回流到近燈
而近燈的電不會逆流到遠燈，但這有幾個淺在問題：
1 二極體造成的壓降，電壓會掉一點，對安定器壽命影響不明，但理論上只有壞沒有好
2 沏遠燈時案的太慢或是開關接觸不良會造成安定器瞬間斷電又接上，這也會影響壽命，甚至造成電瓶負擔
3 二極體很難壞，但是什麼時候會出包不知道XD
而我這種做法呢，簡單來說就是把右手大燈開關的輸出直接喂給安定器，只要大燈開關一開
安定器就會一直開著，就算沏遠燈也不影響，因為是在進到遠進開關之前電就已經給近燈了
於是不管怎麼沏近燈都不會熄滅，也因為沒有動到遠燈線路，所以更不用擔心遠近燈的電源互相干擾
而且接到大燈部分的線路也可以一切沿用，只是要拆車頭而已XD
也就是說，車頭線加一小段，然後下面直接把原本接大燈的線拉到紀電器根電磁閥就好了，不用接二極體
一般原廠線路長這樣

原廠有帶紀電器線路長這樣

原廠改HID遠近魚眼線路

原廠帶繼電器改HID遠近魚眼線路
