請問Cygnus-X儀錶板第10 pin 是做什麼用的?

瀏覽數: 3794 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2015-6-29 12:04

本文章最後由 rex594268 於 2015-6-29 13:31 編輯想要拉原廠訊號出來做一些顯示, 但是搞不懂第10隻腳是什麼東西. 請問各位先進有接線圖可以分享嗎? 感謝! ...

回覆

titanchen6886 發表於 2015-6-29 23:21

reebok99938, 好的,,謝謝..我到附近車行問問看.

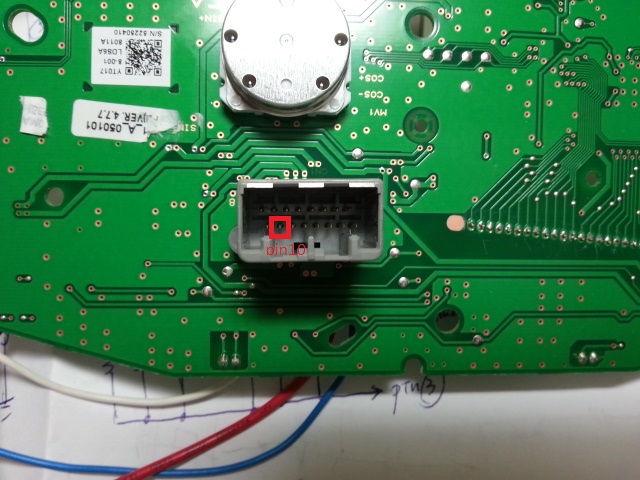

鐵金肝 , 我想要拉訊號出來控制我自己做的全LCD 儀錶板, 看了pcb後,一直不了解pin 10 是幹嘛的.
看接線圖後,知道這是給速度訊號線的電源了,感謝你們

鐵金肝 發表於 2015-6-29 22:23

9,10，11這3條是管電子速度線訊號的，
你要用來做什麼？
這顆表只有7，8兩pin是無作用的。

reebok99938 發表於 2015-6-29 22:15

這是YSP才有的可以去附近的YSP調出來看看因為這是技師上課的講義

titanchen6886 發表於 2015-6-29 20:20

reebok99938, 非常感謝你的幫忙, 請問一下這些圖我有可能在哪裡找到嗎?

reebok99938 發表於 2015-6-29 19:06

雖然不夠清楚但是參考一下

左下是儀表接頭看向插頭的方向對照儀表可能會是上下左右顛倒的
