想請教一下LED圓形反光板的線路接法？

瀏覽數: 12345 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

white75913

發表時間: 2015-4-12 05:21

正文摘要:

本文章最後由 white75913 於 2015-4-12 12:22 編輯恩..小弟想請問一下，有虎友改過側邊的LED圓形反光板嗎？想要讓LED反光板恆亮又可以跟方向燈連動閃爍似乎沒辦法以純接線路達成，必須要安裝控制器之類的尋尋 ...

回覆

allan30201 發表於 2015-4-12 21:14

直接買LED反光片就好了啊~

不用搞得那麼麻煩~

jimcooper 發表於 2015-4-12 18:36

本文章最後由 jimcooper 於 2015-4-12 18:42 編輯

我有自己做過一個電路，用了4顆繼電器
我車上裝的反光片燈有兩種亮度，中等&全亮
打方向燈的時候，反光片燈閃爍的時機與方向燈不同步，且為全亮&全滅交替
也就是方向燈亮的時候，反光片燈滅。方向燈滅的時候，反光片燈亮
然後開大燈的時候反光片燈則是以中等亮度點亮

看你要不要參考

wewe521521 發表於 2015-4-12 14:45

直接放棄反光片燈的小燈吧這樣弄一個小功能花大錢不值得

參與人數 1	紅利點數 +1	收起理由
white75913	+ 1	以後可以連動底燈也好看，其時還好~.

瀏覽全部評分總評分 : 紅利點數 +1

white75913 發表於 2015-4-12 13:33

v550237 發表於 2015-4-12 12:58
所以你是要全滅在整個全亮嗎?
那可能就只能裝像你找的那種控制器了
不過一般正常接法就能達到閃爍效果了 ...

對..不好意思呢，因為再路上曾經看過這種運作方式，很喜歡
所以在研究這個方式，無奈電學觀念不是很好

因為看過的三線式反光片，微亮跟全亮說實在的要很注意才會發現有差異

目前請教的方式，大概是懂一點

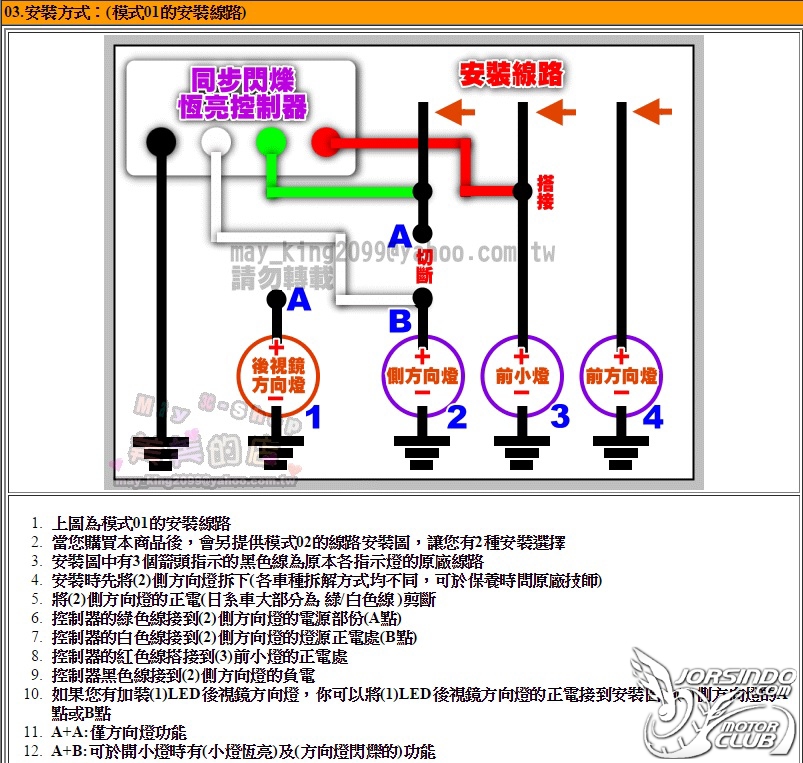

紅>小燈正電
綠>反光片正電(正極線)
白>方向燈正電
黑&反光片負極>直接接車台(不確定能不能纏一起直接接小燈或方向燈負電)
