呵呵
其實沒有這麼複雜的

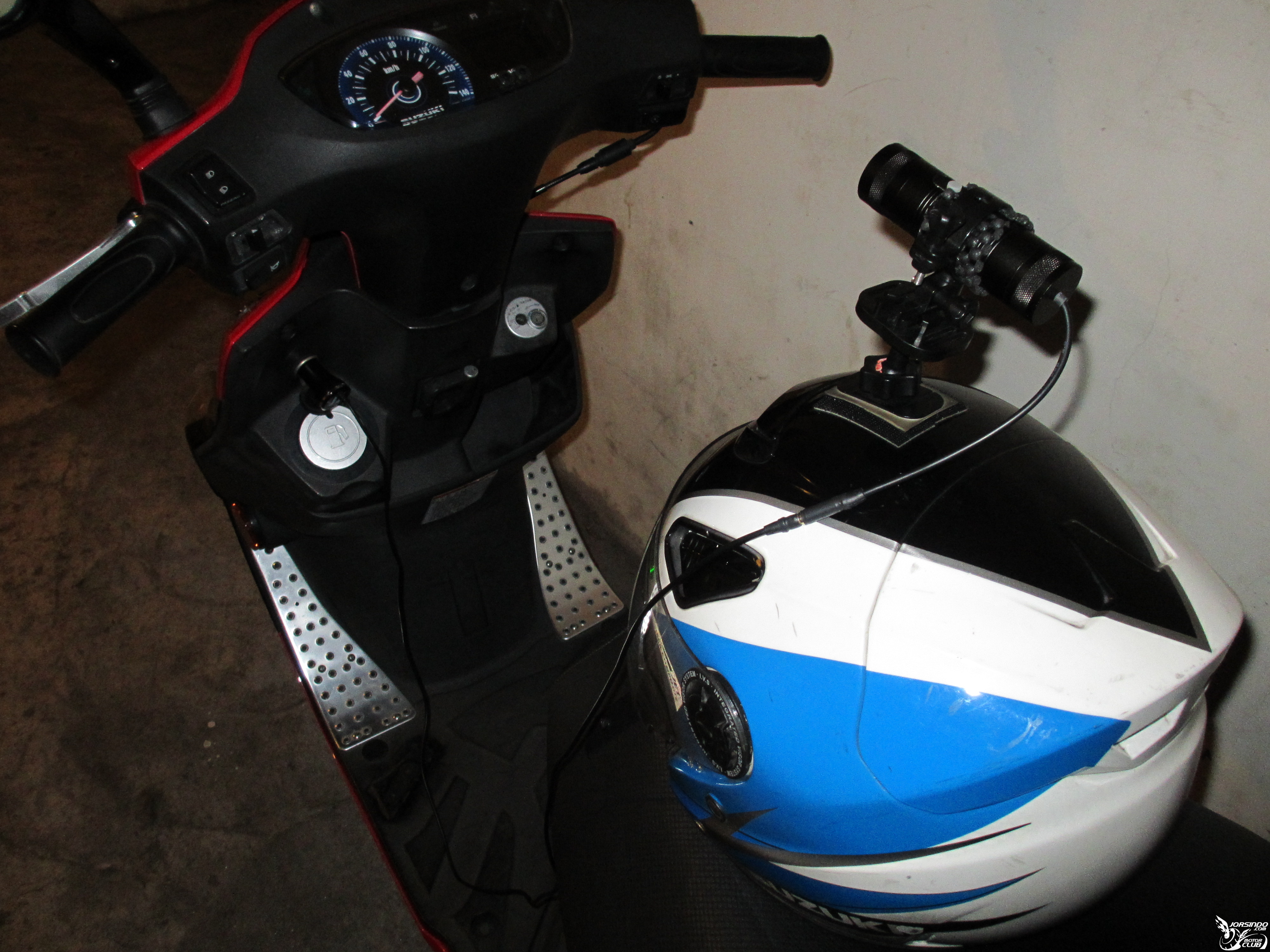

基本上公頭和母座是一直接在一起
除非是要傳資料或上下車方便
才會拆開
會這個接法主要也是為了傳輸轉接線
USB公頭轉3.5mm公頭比較好買.......懶得自己做
最後就算是不小心脫落短路
車充的IC還是有保護功能的
若真的不幸燒毀
最多車充的控制IC燒掛後就完全斷電了
除非是買到電路設計有問題的車充產品
(購買前注意一下，有沒有標示過載保護之類及安規)
3.5mm TRRS端子定義
我是從傳輸轉接線那量出來的
從尖端看過來，先是兩條資料線
然後才是正極，最後才是負極

建議公母頭對調一下(就是機器上插公頭，點煙座插母頭)
通常有電的地方會跑母頭，避免頭在外面甩來甩去，去打到不該打的東西造成短路甚至燒起來
公頭跑沒電的地方，因為在怎麼甩都不會影響到XD
然後我是不清楚你那四極頭後來定義如何，但就以帶電端用母頭的設定來說的話最內側擺正極(相對於公頭最末端)，最外側擺負極(相較於公頭最靠近線的那一格)
而已樓主這樣母頭在受電端的設定的話則要反過來，正極要在最外側(公頭最尾段靠線那格)
這樣設定上才不會有正極接觸到不該接觸的地方，隨然不會造成迴路，但總有機會因為正極碰到其他地方燒東西..XD
負極亂擺亂插沒關係，正極不能亂插
PS：公頭...插別人的，母頭..被插的...XDDDDDDDDDDDD

完成度很高耶~
推！

动手能力确实太强！手工帝风范
