請教繼電器四腳位置已解答

瀏覽數: 7406 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2014-10-20 21:16

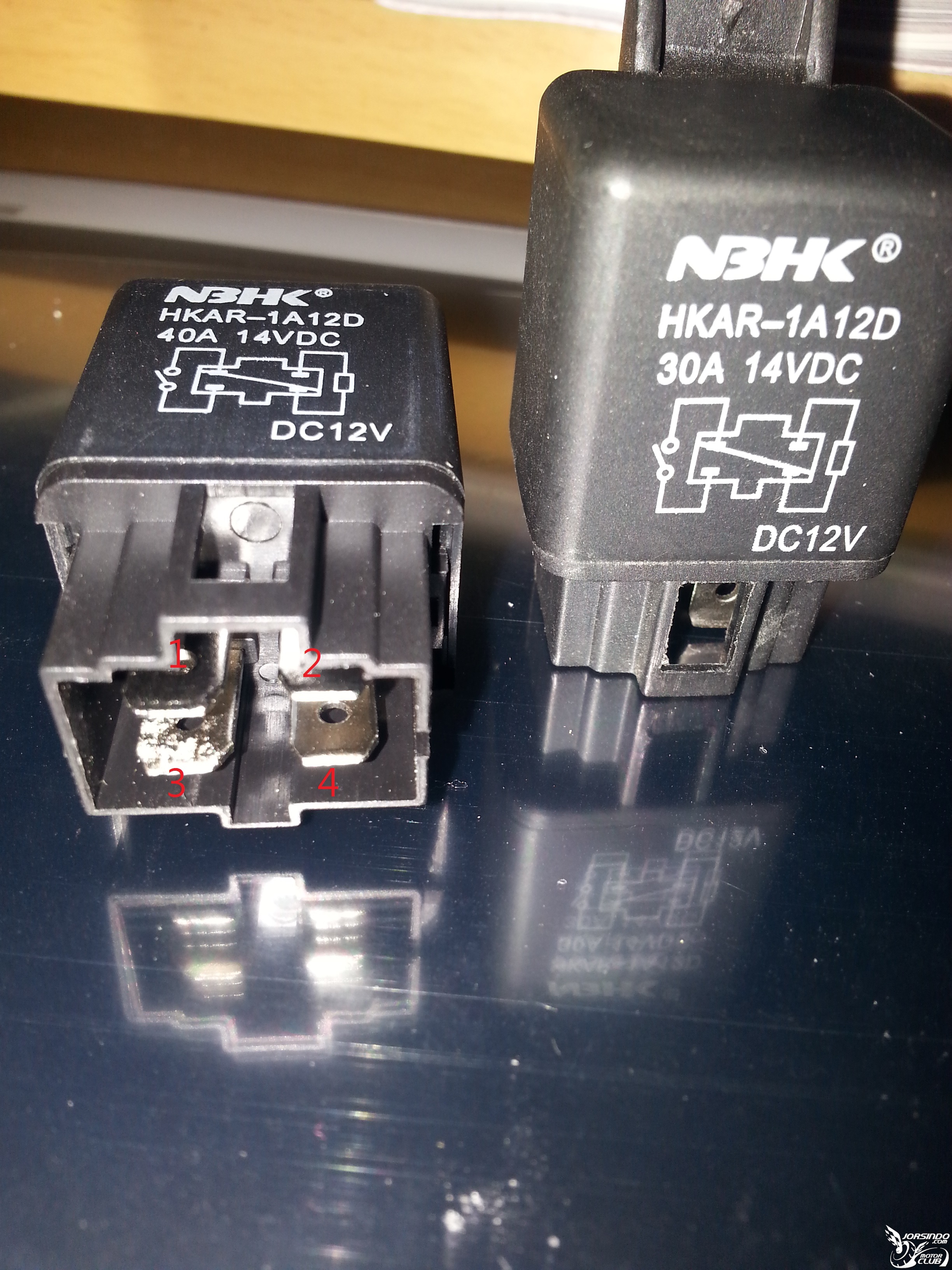

本文章最後由 zz2002987 於 2014-10-21 05:43 編輯如圖麻煩告知小弟 1234分別為什麼...85 86 87 30 感恩! 1-30 2-85 3-87 4-86

回覆

zz2002987 發表於 2014-10-21 05:33

infinite0716 發表於 2014-10-20 21:36
繼電器側面圖有畫腳位定義

此款幾乎出現在機車強化線組旁邊空蕩蕩~

life 發表於 2014-10-20 22:58

汽車電路上的編號,
像30是指電瓶正電源,31是搭鐵,
85 86 87 87a 為繼電器a接點 b接點 c共點之類的,
如樓上所言,使用前用三用電表再次確認接點的定義,
因為各廠牌有時會有腳位不同的情況發生.

jimmy2552 發表於 2014-10-20 22:26

大4P不要記號碼用三用電錶最準會通的就是開關側

不會通的就是接電瓶電的那側

如果是常閉的哪個沒有電阻就是電瓶側

讚: 5.0

讚: 5
研究好囉後來看看這種形式的位置是固定的因為通用... 當下沒有三用電表所以直接拆車研究就搞定嚕發表於 2014-10-21 05:39

infinite0716 發表於 2014-10-20 21:36

繼電器側面圖有畫腳位定義
