五期NEX125與GSR125 節汽門位置感測器輸出電壓


五期Address125 節汽門位置感測器輸出電壓


四期Address125 節汽門位置感測器輸出電壓



http://jakey172.pixnet.net/blog/post/274499090

五期NEX125節汽門位置開度止檔螺絲


五期GSR125節汽門位置開度止檔螺絲


五期 Address 125 節汽門位置開度止檔螺絲


四期 Address 125 節汽門位置開度止檔螺絲



http://jakey172.pixnet.net/blog/post/274499087

AURORA_pART1 發表於 2014-9-5 00:03
節流閥開度感知 (不可碰到藥水),沒把握就不要拆到那塊,手冊上也是不可拆那塊

(14`16`9號)O環`如果被壓貶, ...

節氣門定位螺絲給我動了。orz

紅寶是6 線式的傳感器，與台灣的板本不一樣，所以說明書不可以參考。


節氣門開度再調回原來的參數即可，因該是0.65V。
至於是那一條線估計是粉紅色的。
用電表量一下吧，用裁縫針插著量。

嘟嘟在線 發表於 2014-9-5 00:18
電木已近裂了，更新好。由於動過節氣門開度，可能已經導致節氣門基準電壓偏移了，節氣門開度傳感器是三合 ...

UZ125是這數據,但我不確定你的UM125T是否相通

AURORA_pART1 發表於 2014-9-5 00:03
節流閥開度感知(不可碰到藥水),沒把握就不要拆到那塊

(14`16`9號)O環如果被壓貶,變形`硬化,要更新,以免氣 ...

電木已近裂了，更新好。由於動過節氣門開度，可能已經導致節氣門基準電壓偏移了，節氣門開度傳感器是三合一的，開度傳感，進氣溫度，進氣壓力。藕合器上有六條線。不知那兩條是節氣門開度基準電壓的。曾測過，加油門電壓下降，全開電壓上升，我測錯線了。。。

嘟嘟在線 發表於 2014-9-4 23:39

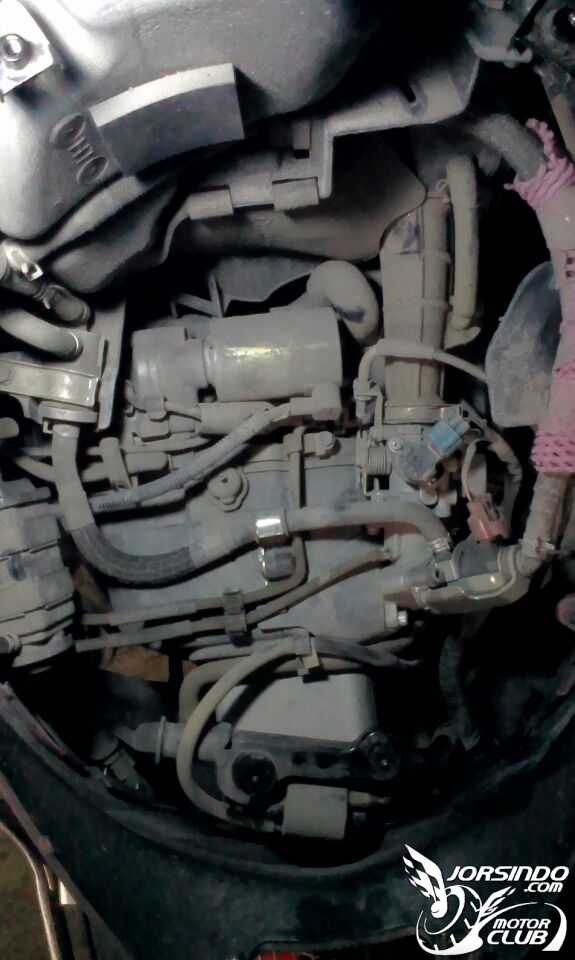

拔下線路后。

節流閥開度感知 (不可碰到藥水),沒把握就不要拆到那塊,手冊上也是不可拆那塊

(14`16`9號)O環`如果被壓貶,變形(10號)有裂,要更新`硬化,要更新,以免氣密不良

清完節流閥後,發動引擎 ,DCP噴射會,會自我校正

(5號) DCP噴射本體噴油嘴要特別小心(不可撞傷) ,以免噴射霧化汽油會有問題

手冊中有拆到O環注意,有變形`硬化就換新品
