老豪邁加裝熄火開關接線疑問

瀏覽數: 6484 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

yeyehao

發表時間: 2014-9-1 17:47

正文摘要:

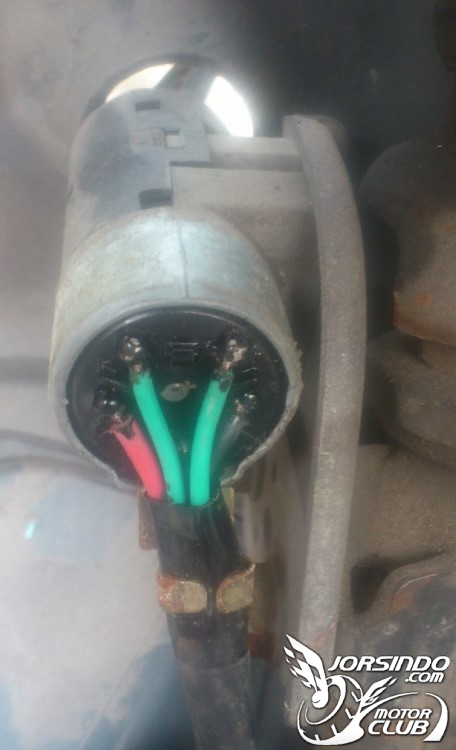

這是老豪邁125鎖頭的配線共四條線，從左到右好是"紅綠綠黑" 我想家裝一個熄火開關開關接通時可以熄火，要發動就要把開關切斷請問應該怎麼接我有事先做功課但還是不太懂 ...

回覆

brabus1518 發表於 2021-6-10 09:06

直接熄火不行嗎??

2008末代化油 發表於 2021-6-10 08:58

sz 發表於 2014-9-1 21:05
老豪邁不需要動到主開關

找找主開關與主配線對接的接頭,

應該是off，才會熄火吧？

你是不是寫錯了？

yeyehao 發表於 2014-9-1 21:18

sz 發表於 2014-9-1 21:05
老豪邁不需要動到主開關

找找主開關與主配線對接的接頭,

那主開關與主配線對接接頭大約在哪裡呢?

大約會是在大燈斜板裡面?

給個讚

讚: 1.0

讚: 1
你都能找到主開關了,順著它的線不會找不到接頭吧? ^^" (就在斜板內沒錯) 發表於 2014-9-1 23:01

sz 發表於 2014-9-1 21:05

老豪邁不需要動到主開關

找找主開關與主配線對接的接頭,
主配線有條黑/白線對應到主開關,
將那條黑/白線分接到熄火開關,
熄火開關另一接腳接地

也就是當熄火開關 ON 時黑/白線
會與接地導通,這樣就能達到無法發動
的目的

黑/白線是 CDI 的電容放電線路,
將 CDI 的電容接地放電掉就不會點火,
原理就這麼簡單 ^^
