本文章最後由 y0492041 於 2014-6-29 00:57 編輯 建議是採用 上面說得 2 方法， 1、3方法 ，你開關，關起來 繼電器會一直作動唷！！ |
|
本文章最後由 hunandy14 於 2014-6-28 11:15 編輯 取樓上第二張圖，然後再把方向燈開關LR經過二極體(逆向)接上中心點(常開)就是最佳解了。 負記得接地，還有左邊的LRC就是你的開關那三個點，直接剝皮接上即可不用剪斷 不想破壞原廠線組做個快速接頭即可用一樣的方法分出來，然後那個C其實就是 所謂的電門了，可以考慮接個保險絲上去避免操作上的失誤造成的損失。 提醒您，擅自改裝等同於放棄保固，之後若有問題需自負責任，線路僅參考用不負任何責任。 |
|

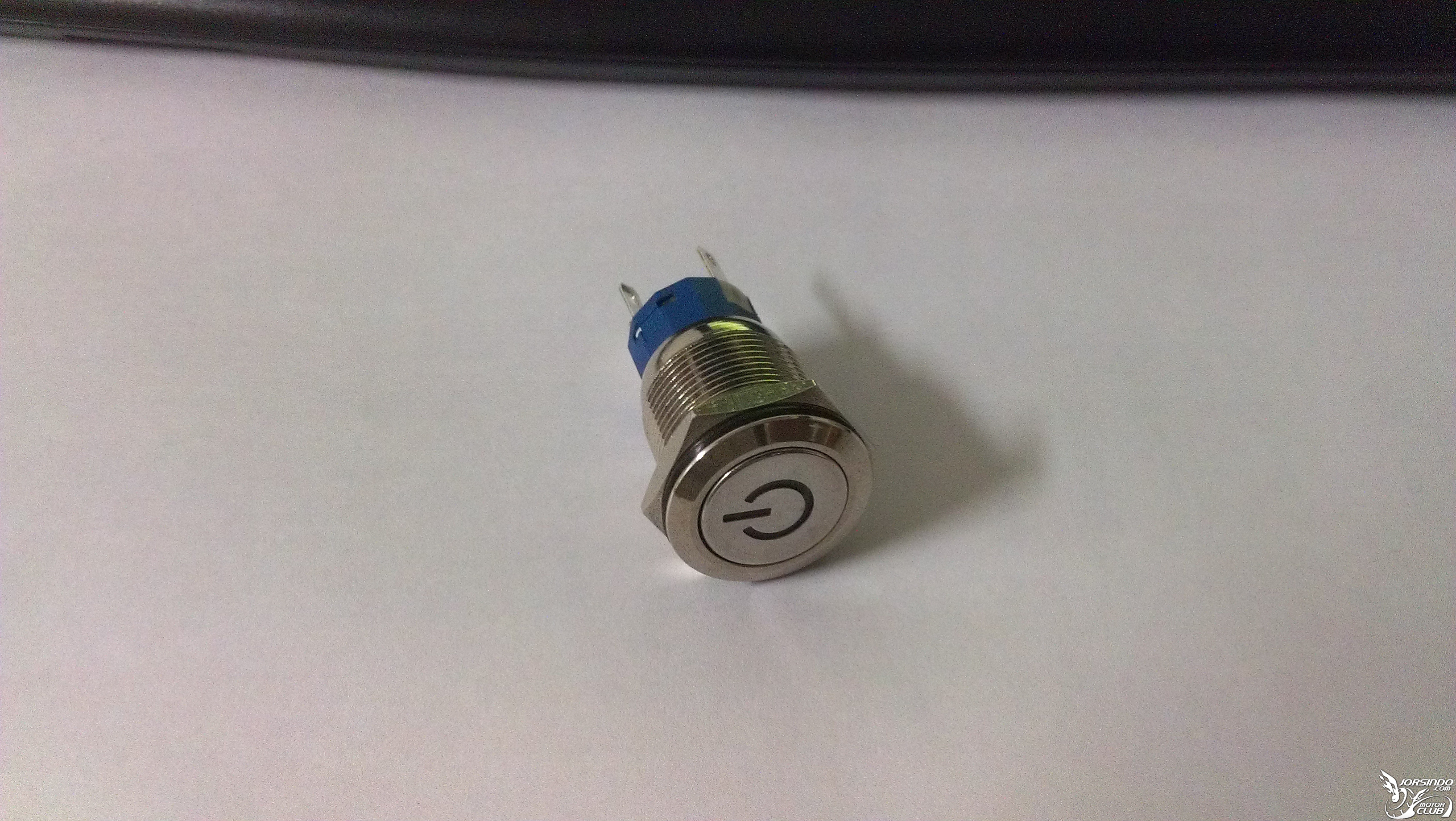

本文章最後由 19790831bb 於 2014-6-28 07:18 編輯 簡單解說腳位作用 上:開關本身的LED正極(電源符號燈) 下:開關本身的LED負極(電源符號燈) 這兩個腳接上 不管你開關是開啟還是關閉 LED都是橫亮 再來是中間那一排3隻腳 左:C 也就是共通點(這是NO.NC兩個腳位共通的正極) 中:NO 這是指開關 打開才接通 右:NC 這是指開關 關閉才接通 接下來就是實戰囉!!
例一:警示燈亮的時候 開關的電源符號燈亮接法是 電源負極接 下:負極 電源正極接 C:共通 中:NO接 上:正極 然後接上你的警示燈
例二:警示燈滅的時候 開關的電源符號燈亮的接法 電源負極接 下:負極 電源正極接 C:共通 中:NC接 上:正極 然後接上你的警示燈 例三:不管警示燈開還是關 開關的電源符號燈都亮的接法 例一 或者例二 接法任一種 將C:共通接 上:正極 其他都相同即可 |
|
NO=NORMAL OPEN=常開接點=一般的開關狀態..也就是動作時才接觸、導通. NC=NORMAL CLOSE=常閉接點=反向開關..就是平時接觸導通..動作時開路、接觸斷開. 知道接點的原理..相信就很好應用了. |
|
http://forum.jorsindo.com/thread-2371829-1-1.html 這篇讓您試試看 這方法我有用在山葉和台鈴上 都能正常做動 但因開關與您的不同 所以再測試一下吧 |
mopackn89713 發表於 2014-6-27 23:31 那常開就不用接東西了? |
|
我知道接法 只是我看不懂你開關上的功能 依照上方圖示 共點接 方向燈繼電器電源 灰色線 常閉接 兩個二極體 一個接左方向燈 橘線 一個接右方向燈 藍線 啟動時就可以達到警示燈 雙閃了 |
