幾款行動電源的帶載1A輸出漣波測試(持續增加)-3/1更新

瀏覽數: 29104 | 評論數: 17 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2014-2-23 23:38

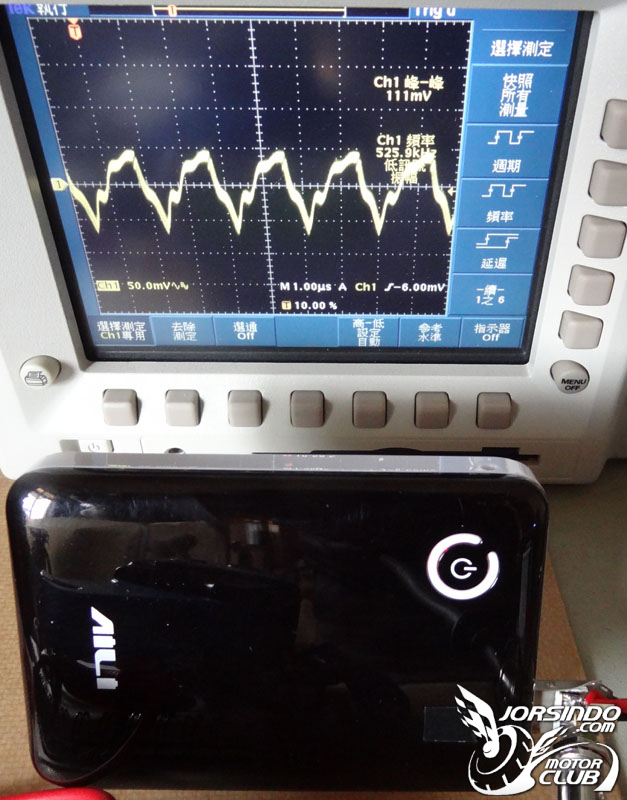

本文章最後由 LSI狼於 2014-3-1 13:35 編輯測試示波器：太克TDS3014B數位螢光示波器測試探棒：太克原裝1:10探棒電子負載：EBD-A10 示波器設定：電壓50mV/格，週期1μs 啟動電子負載，設定耗用1A：結論 ...

回覆

Mice.R 發表於 2020-3-12 01:07

感謝狼大測試分享
收下

amraam1979 發表於 2019-12-31 02:57

多謝狼大測試分享

LSI狼 發表於 2019-12-29 14:30

MaxUlysses 發表於 2019-12-29 00:37
老天，我還以為電池輸出的就是一直線，不會有鍊波.....居然!!!

老天，我還以為電池輸出的就是一直線，不會 ...

如果ˋ是電池，當然是沒有漣波
但行動電源必須要將電池電壓轉換成所需輸出，中間會加上交換式電源ˋ轉換電路，就會產生漣波

參與人數 1	紅利點數 +5	收起理由
MaxUlysses	+ 5	讚

瀏覽全部評分總評分 : 紅利點數 +5

MaxUlysses 發表於 2019-12-29 00:37

老天，我還以為電池輸出的就是一直線，不會有鍊波.....居然!!!

老天，我還以為電池輸出的就是一直線，不會有鍊波.....居然!!!

如果ˋ是電池，當然是沒有漣波但行動電源必須要將電池電壓轉換成所需輸出，中間會加上交換式電源ˋ轉換電路，就會產生漣波詳情回覆發表於 2019-12-29 14:30

LSI狼 發表於 2014-3-11 00:32

hunandy14 發表於 2014-3-10 19:30
不穩定的輸出對手機會造成什麼直接影響? 充電IC壽命嗎?

其實大部分行動裝置對USB輸入電壓寬容度還蠻大的，正負5%~正負10%，但有時一些特定頻率或幅度漣波可能會干擾部分手機的運作，例如觸控板

hunandy14 發表於 2014-3-10 19:30

不穩定的輸出對手機會造成什麼直接影響? 充電IC壽命嗎?

LSI狼 發表於 2014-3-10 01:38

hunandy14 發表於 2014-3-9 08:27
就目前測試結果 Koffer 是最好的@@?

因為KOFFER用的TI BQ24195電源IC(同小米NDY-02-AD 10400mAh版本)，其交換頻率為1.5MHz，高頻化對降低輸出漣波有幫助

hunandy14 發表於 2014-3-9 08:27

就目前測試結果 Koffer 是最好的@@?
