KOSO轉速表接線異常请教，

瀏覽數: 12667 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

shybe

發表時間: 2014-2-8 11:34

正文摘要:

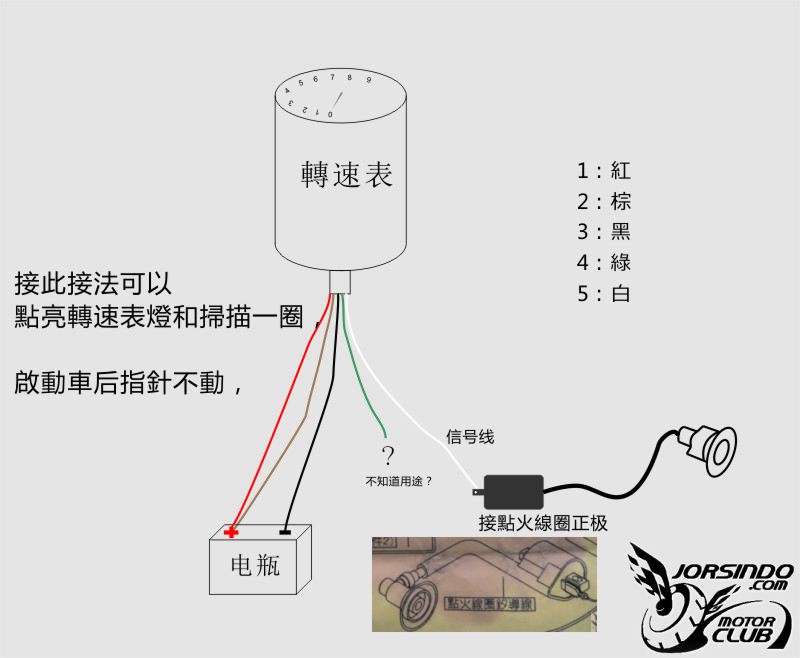

小弟得到一個二手KOSO轉速表，裝在SUPER FOUR，（大陸稱為福喜）此表有5條線，藍背光，白指針，按下圖的接法可以亮背光和掃描一圈，活塞和行程我也按說明書的設定好了）低波和高波也試過，發動車子指針仍然不動 ...

回覆

haven6000 發表於 2014-2-9 10:20

直接把轉速錶的線接在線上就可以了記得要把主配線的外皮給撥開在接上去

參與人數 1	紅利點數 +5	收起理由
shybe	+ 5	好的，謝謝

瀏覽全部評分總評分 : 紅利點數 +5

haven6000 發表於 2014-2-9 10:19

那你先接藍白看看如果不行在試試橘色線

haven6000 發表於 2014-2-9 09:54

是接在配線上插cdi的插頭那邊橘色的線

chou-gon 發表於 2014-2-9 01:11

我自己的安裝經驗是
他付上的一分二接高壓線圈的接頭接了都沒訊號
直接拉CDI的線就會有
但是我的是KOSO另外一顆48MM有超轉燈版本的跟樓主您的不同

給個讚

讚: 5.0

shybe

讚: 5
感謝，抽時間再試試發表於 2014-2-9 09:21

參與人數 1	紅利點數 +5	收起理由
shybe	+ 5	感謝分享

瀏覽全部評分總評分 : 紅利點數 +5

jimmy2552 發表於 2014-2-8 21:37

根據許多人的經驗談

接再發電機到CDI這條會比接在CDI到點火線圈上還要穩....

給個讚

讚: 5.0

shybe

讚: 5
感謝發表於 2014-2-9 09:20

參與人數 1	紅利點數 +5	收起理由
shybe	+ 5	感謝分享

瀏覽全部評分總評分 : 紅利點數 +5

haven6000 發表於 2014-2-8 20:43

剛查了一下 cdi那邊配線訊號線的顏色是橘色那條你在試看看

參與人數 1	紅利點數 +5	收起理由
shybe	+ 5	感謝分享

瀏覽全部評分總評分 : 紅利點數 +5

haven6000 發表於 2014-2-8 20:28

缸數沒設定好頂多是亂跳 sf要設定在2那邊就是四行程雙缸
白色線你直接接在cdi那邊試看看把主配線的訊號線那邊撥開但我忘記是什麼顏色的了
