不知大大可否分享換之後的感想
還有換這些東西是否還有需要一起更換其他的墊片之類的東西

目前有的資料如下　僅供參考爆炸不負責

比較要注意的是 62/22 應該要買 C3　實際上要看車上拆下來的
數字後面什麼都沒有代表要買沒蓋的 ...不要買後面有 Z (鐵蓋)回來挖
後面為 -2RSH  為雙面膠蓋

奇怪....這一次齒輪箱　光陽為什麼沒用神奇滾針

┌─────────────────────────────────────┐
│                         K-XCT 300 全車軸承一覽表                   by ATB│
├──────┬────────┬───────────┬─────────┤
│  安裝部位  │    原廠料號    │     原廠軸承規格     │     推薦型號     │
├──────┴────────┴───────────┴─────────┤
│                                  齒輪箱                                  │
├──────┬────────┬───────────┬─────────┤
│   驅動軸   │ 91003-KHE7-900 │    62/22             │ SKF 62/22 C3 ?   │
│            │ 96100-63020-00 │    6302              │ SKF 6302         │
│   副軸組   │ 96100-63020-00 │    6302              │ SKF 6302         │
│            │ 96100-63020-00 │    6302              │ SKF 6302         │
│   最終軸   │ 96100-63040    │    6304              │ SKF 6304         │
│            │ 91009-KHE7-900 │    6205LLU           │ SKF 6205-2RSH    │
├──────┴────────┴───────────┴─────────┤
│                                  曲  軸                                  │
├──────┬────────┬────────────┬────────┤
│  曲軸兩端  │                │                        │                │
│            │                │                        │                │
│  連桿大端  │                │                        │                │
├──────┴────────┴────────────┴────────┤
│                                  凸輪軸                                  │
├──────┬────────┬───────────┬─────────┤
│            │                │                      │                  │
├──────┴────────┴───────────┴─────────┤
│                                  啟動盤                                  │
├──────┬────────┬───────────┬─────────┤
│            │                │                      │                  │
├──────┴────────┴───────────┴─────────┤
│                                  開閉盤                                  │
├──────┬────────┬───────────┬─────────┤
│            │                │                      │                  │
│            │                │                      │                  │
├──────┴────────┴───────────┴─────────┤
│                                  後搖臂                                  │
├──────┬────────┬───────────┬─────────┤
│            │ 96150-62040-10 │ 6204LLU              │ SKF 6204-2RSH    │
├──────┴────────┴───────────┴─────────┤
│                                  前輪軸                                  │
├──────┬────────┬───────────┬─────────┤
│            │ 96150-60040-10 │ 6004LLU x 2          │ SKF 6004-2RSH x 2│
└──────┴────────┴───────────┴─────────┘

      ┌─────────────────────────────┐
      │                  SKF 有蓋軸承分類一覽表                  │
      ├────┬────┬──────────┬────────┤
      │        │ Shields│ Low-friction seals │ Contact seals  │
      │        │  鐵蓋  │    低摩擦型膠蓋    │   接觸型膠蓋   │
      ├────┼────┼────┬─────┼────┬───┤
      │        │   Z    │  RSL   │    RZ    │  RSH   │ RS1  │
      ├────┼────┼────┼─────┼────┼───┤
      │低 磨 擦│  +++   │  ++    │   +++    │   o    │  o   │
      ├────┼────┼────┼─────┼────┼───┤
      │高    速│  +++   │  +++   │   +++    │   o    │  o   │
      ├────┼────┼────┼─────┼────┼───┤
      │滑脂保持│   o    │  +++   │    +     │  +++   │ ++   │
      ├────┼────┼────┼─────┼────┼───┤
      │防    塵│   o    │  ++    │    +     │  +++   │ +++  │
      ├────┴────┴────┴─────┴────┴───┤
      │                         防    水                         │
      ├────┬────┬────┬─────┬────┬───┤
      │靜    態│   -    │   o    │    -     │  +++   │ ++   │
      │動    態│   -    │   o    │    -     │   +    │  +   │
      │高    壓│   -    │   o    │    -     │  +++   │  o   │
      └────┴────┴────┴─────┴────┴───┘

            +++ : 棒極了             + : 好           - : 不建議
             ++ : 非常好             o : 普通

圖例真的很清楚啊!!
軸承的尺寸也都標示出來了..(內徑*外徑*厚度)
很棒的資訊~~~

原標題:K-XCT 300 想SKF 各部位軸承化一問
建議改成: K-XCT 300 想各部位軸承SKF 化一問

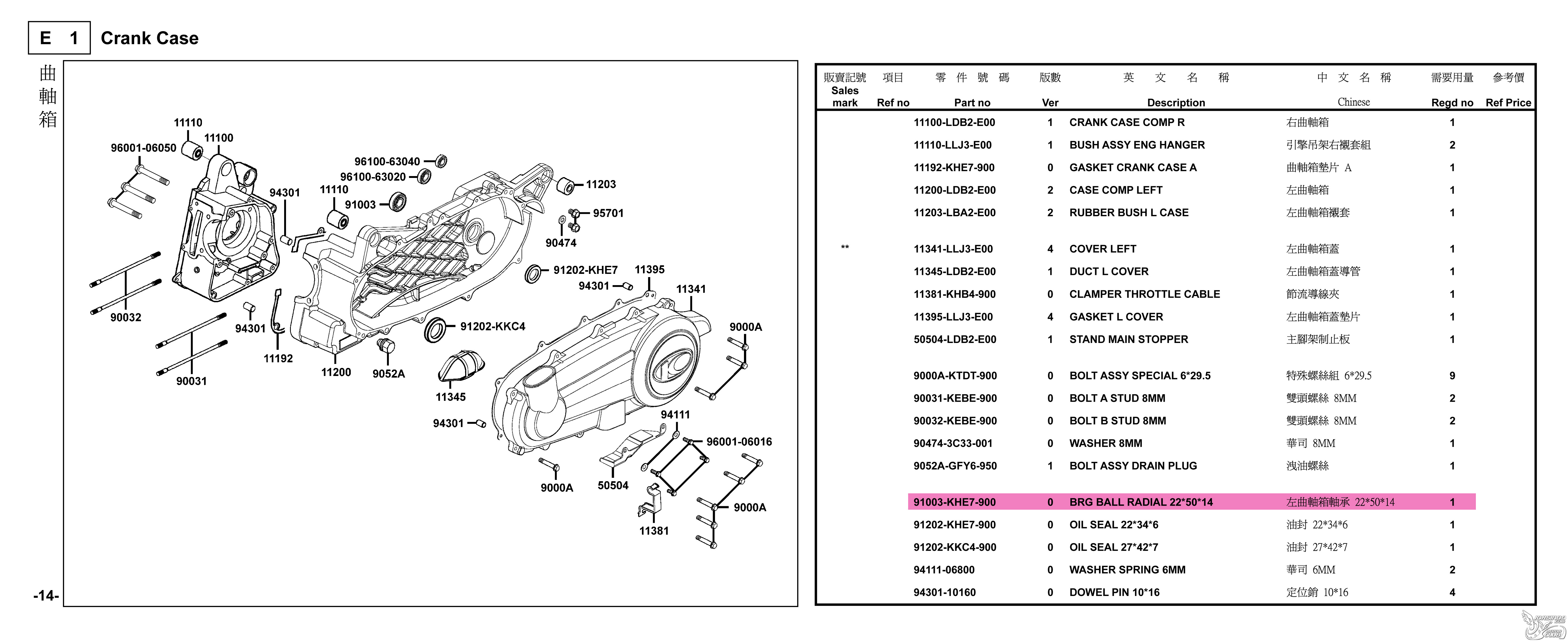

先提供零件圖檔自行比對是否正確

參考.pdf (261.92 KB, 下載次數: 1328)

2013-7-3 09:22 上傳

點擊檔案名下載附件

增加後搖臂圖檔

增加後搖臂.pdf (296.55 KB, 下載次數: 1247)

2013-7-3 13:06 上傳

點擊檔案名下載附件

就把陪林型號給skf經銷商
買得到的就可以啊
但目前應該沒有人分析過其培林型號
你可以當第一個
反正你也打算拆了
拆了就看得到型號了
