Lex明 發表於 2020-3-13 14:02 您好 許久沒有上來爬文了,今天才看到,強化線組的負極接86 小弟自行製作的線組都有正負極,正電接30,負電分接到86 |
oa0043 發表於 2013-8-16 01:19 抱歉我挖古文... 想請問"86由強化線組分出一條接上" 是接上哪裡?? 負極搭鐵?? |
|
本文章最後由 oa0043 於 2013-9-23 01:49 編輯 感謝回文指教的車友先進  小弟已於前幾日,成功安裝上車了  ,車種是MY150線路接法是參考yongx13版友所提供的接法 安定器接法如下 85接右把手大燈開關(大燈.小燈開關) 86由強化線組分出一條接上 87接安定器正電 30接電瓶正電,保險絲使用10A 線組負極獨立由電瓶接出 電磁閥接法如下 左把手開關(正電.原車大燈控制線路), 加上原車控制線組(負電),即可達成迴路, 切換左把手的遠.近燈開關,即可達成迴路使電磁閥動作 原車控制線組的近燈就不接線,因為改由電磁閥,控制遠.近燈了 這樣就完全由線路來控制HID,而不用再外加二極體來做控制了 |
|
朋友說想上魚眼 又不想花大錢 我就幫他定這種的  而且還不用大魚眼那麼費工 只是光型...  |
oa0043 發表於 2013-5-28 17:19 可PM我告知多少? 我很好奇 謝謝 |
yongx13 發表於 2013-5-27 22:05 您好 沒有接頭的那兩條線,附的安裝說明,提到是電磁閥的遠.近燈控制端 小弟有用POWER測試,電磁閥是有動作的 小弟現在準備安裝的線路圖,大概如下右手頭燈開關(大燈)接繼電器85, 電瓶接過來的負極線路分接一條至86當做HID的控制端,電磁閥控制線路則只接遠燈 因為只要它開大燈才動作 另外您附上的接線圖,小弟有一點不懂  應該是只接右手開關到繼電器85,左手遠近控制應該是不用從那裡接吧?? 還有就像您提到的隨附的線組真的是 幼稚園玩具一樣，鳥爆了  |
james20025168 發表於 2013-5-27 21:28 您好 魚眼是在"掏寶"買的 價格的話只有便宜  兩字形容 |
|

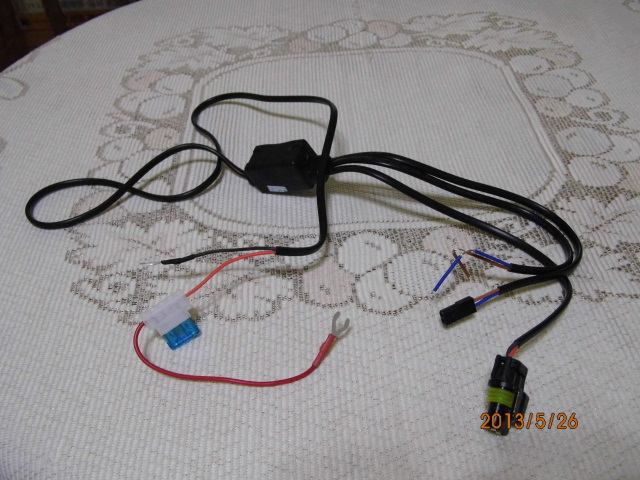

你買那一整盒裡 應該是有天使眼光圈組吧? 因為和中一定有一顆魚眼 一組燈管 一個便當盒(安定器) 一個光圈啟動器 最後就是你圖片這個繼電器 如你所說 黑色紅色是接電瓶 橢圓大頭是接安定器(有防呆) 倒數第2個插頭是接控制遠燈的電磁閥 那兩條很細的線如頭樓上所說 是直接接在遠燈與進燈的線 最快的方法 你燈泡座拆下來 燈座上有三條線 一條是負極 很明顯 另外兩條就是遠燈與進燈的線 至於每種車的顏色不同 50%的機率試試看吧 把那兩條細線"個別" 接在遠燈和近燈線上 就OK了~~~~天阿~~你那線組未免太.......連保險絲盒都沒有 到底是多便宜? |
