NIKITA300上雙鏡頭螢幕防水行車記錄器+延遲開啟電路

瀏覽數: 17224 | 評論數: 42 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

飛行武陵一

發表時間: 2013-2-10 22:17

正文摘要:

本文章最後由飛行武陵一於 2013-2-11 15:54 編輯不久前與他車發生交通事故導致車子半毀深深感受到行車紀錄器的重要尤其是現在黃牌車路權等同汽車個人的交通動線幾乎都是在高架或快速公路於是有了安裝行車 ...

回覆

飛行武陵一 發表於 2014-3-9 11:34

gs100389 發表於 2014-3-9 10:32
板大的延遲電路吃的電源可以考慮接在起動馬達那顆繼電器上, 做為判斷先開電門後, 延遲12秒在開始行車紀錄器 ...

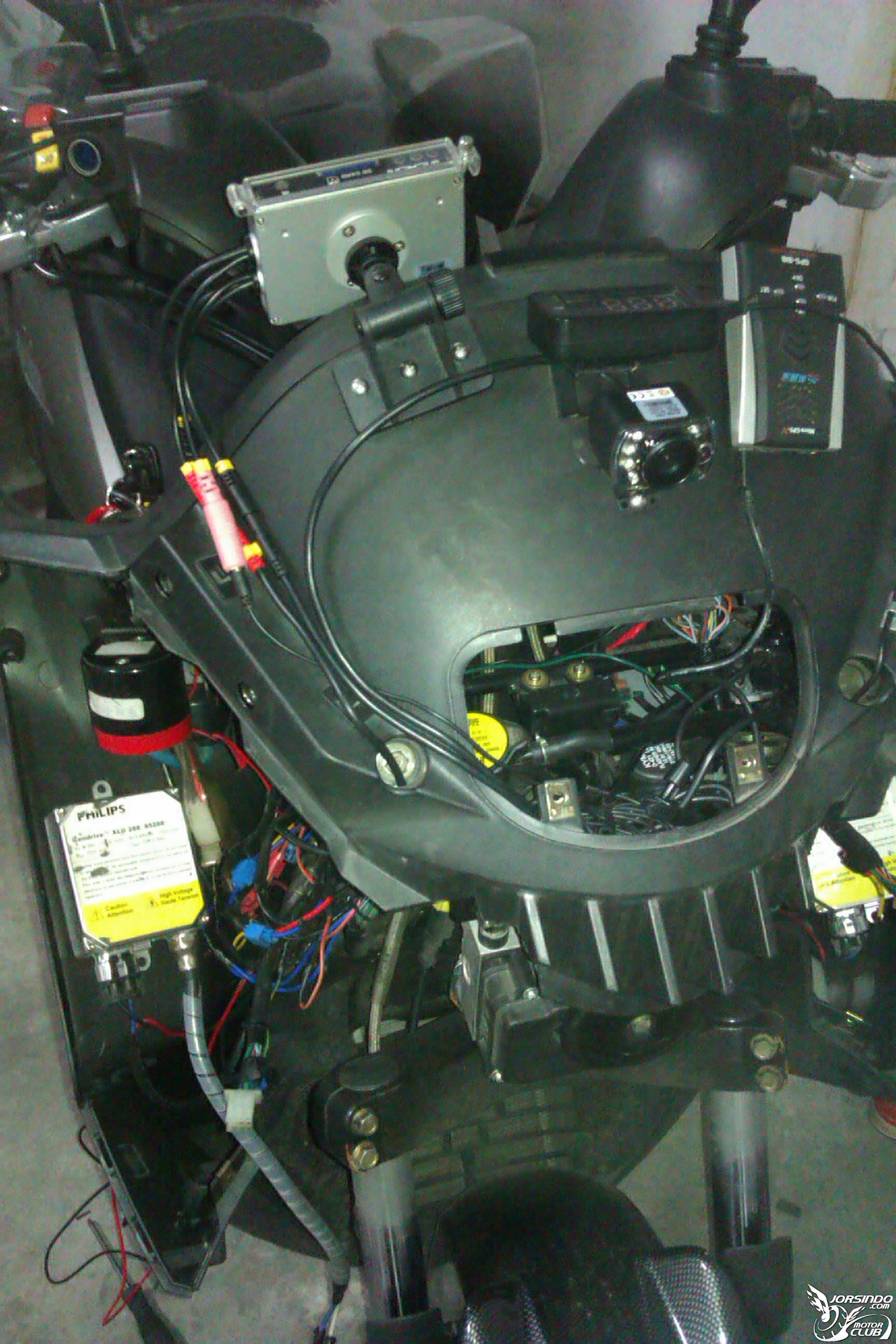

我的接電方式原本就是透過一個繼電器以ACC電門為訊號,電池直接對行車紀錄器供電喔~(比較沒干擾)
而且這個繼電器的規格是30A,所以車上的電裝品都是接在這顆以電門當訊號直接吃電瓶電

NIKITA300上雙鏡頭螢幕防水行車記錄器+延遲開啟電路1688|小老婆汽機車資訊網

話說NIKITA300 已經賣掉快1年了...

是的我是電子的

NIKITA300上雙鏡頭螢幕防水行車記錄器+延遲開啟電路7217|小老婆汽機車資訊網

gs100389 發表於 2014-3-9 10:32

本文章最後由 gs100389 於 2014-3-9 10:33 編輯

板大的延遲電路吃的電源可以考慮接在起動馬達那顆繼電器上, 做為判斷先開電門後, 延遲12秒在開始行車紀錄器的電源,因為繼電器那顆也是直接吃電瓶12伏的電壓,. 要按電門才會去導通起動馬達繼電器.

請問板大是讀電子相關科嗎?>

怎麼你的電子理論那麼強.

飛行武陵一 發表於 2013-2-28 19:22

vacron 發表於 2013-2-14 01:11
說明書有說明→SD卡class 10,勿用轉接卡方式
前攝影機如不經擋風鏡,畫資應不只如此
後后攝影機經版主轉2次 ...

請問為何8G或32G的記憶卡經所附的編輯軟體格式化後會只剩360M?
於LCD主機上格式化也是一樣只有360M....
謝謝~

飛行武陵一 發表於 2013-2-16 12:43

jack90195 發表於 2013-2-16 07:31
樓主有幫行車紀錄器電源拉獨立電源嗎?

我突然想到...

是拉獨立電源沒錯
以LM317穩壓12.5V(輸入與輸出端有加過濾電容)>計時電路>RELAY(正負極有並2極體)控制電源

NIKITA300上雙鏡頭螢幕防水行車記錄器+延遲開啟電路7271|小老婆汽機車資訊網

給個讚

讚: 5.0

jack90195

讚: 5
水歐! 發表於 2013-2-16 14:52

jack90195 發表於 2013-2-16 07:31

本文章最後由 jack90195 於 2013-2-16 07:34 編輯

樓主有幫行車紀錄器電源拉獨立電源嗎?

我突然想到...
我自己的DUAL SHOT也是有裝Relay獨立電源，
但是在前端紀錄器電源還裝了在二極體後掛超小型逆電流供給給 DC TO DC
然後再DC TO DC 後端再掛延遲啟動，
最後末端再接行車紀錄器電源端...
行車紀錄器在恆電壓狀況下就不會因為發車瞬間產生突波鏈波掛掉不記錄了...
