看起來真的蠻刺眼的
但是安全性上提昇了不少唷

看來真刺眼耶
不過如果能排出造型的話
應該會更炫喔~

我也是看到微x論壇的大大所給的電路圖，成功焊接出來囉~~~真高興!!!3個LED+270歐姆電阻，但4個電阻我沒加電阻反而不會亮這是唯一缺憾的!!

單一 led[透膠那種]
data: 3.3v~ 3.5v   20ma
所以 以機車的v/a環境 單一 led 需串 470~390歐姆的電阻
2串為 270歐姆 3串為1** [忘了><!!!]
4串&5串 可以不用加電阻
但是有燒掉的疑慮
鎖在 請在安裝完之後 在正電部份 裝一顆1n4001 二極體
很便宜  可防逆流電壓!!

原文由 piex22 於 2007-3-19 22:26 發表

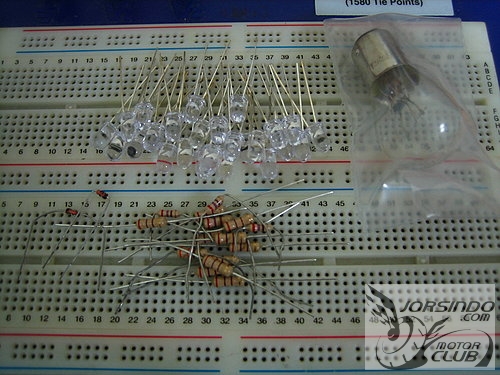

之前是沒把燈泡裡的東西挖乾淨
導致短路現象...反射面差點毀容
燈座建議直接買燈座回來用
方便且美觀又便宜...如果家裡有多的雙心燈泡也是可以用啦  不管好的還壞的
電路圖我是照微X廣場論壇裡某位大大分享的電路圖施工的
話說..最近想再做一個33顆LED的
材料買好了卻懶得動工   Orz

你是說我嗎?
感謝愛用
對了，那個燈座我有用熱熔膠把它填滿，教學中沒有說到，除了避免短路外，也比較好安裝
SZ大大也有用相同的方法，不知道是誰先想出來的

之前是沒把燈泡裡的東西挖乾淨
導致短路現象...反射面差點毀容
燈座建議直接買燈座回來用
方便且美觀又便宜...如果家裡有多的雙心燈泡也是可以用啦  不管好的還壞的
電路圖我是照微X廣場論壇裡某位大大分享的電路圖施工的
話說..最近想再做一個33顆LED的
材料買好了卻懶得動工   Orz

又是一篇好文
讓身為GTR車主的我 也心動了
想要自己DIY一下

請問一開始遇到何種問題?
燈座是直接破壞燈泡而來嗎?
請問能分享電路圖嗎?

想要了解一下電壓和電阻安排
感謝
