五期新勁戰儀表(二代)背光拆解

瀏覽數: 21652 | 評論數: 36 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發表時間: 2013-1-13 23:53

本文章最後由 0918213578 於 2013-1-13 23:56 編輯因為想動手換轉速背光很久了所以才有這次的拆解但是在拆解過程中了解到這版的可變三色儀表構造跟之前的不太一樣因為他的LCD背光模組是有四隻腳的不過 ...

回覆

lovesharepc 發表於 2015-5-19 16:52

多支腳的零件就算本科系也無法輕鬆搞定阿
辛苦啦

ryankan1993 發表於 2015-5-18 18:20

LED 貼片哪裡買的??

sharpt15 發表於 2013-1-20 11:13

0918213578 發表於 2013-1-20 00:02
就拔起來吧...
然後先不要裝指針先過電讓他跑歸零
然後再裝指針多試幾次應該就可以到對的位置...

轉速表指針以正常~~謝謝~~~~

sharpt15 發表於 2013-1-20 00:17

本文章最後由 sharpt15 於 2013-1-20 00:19 編輯

0918213578 發表於 2013-1-19 19:54
應該是不會差太多....
廠商沒這麻閒去換LED規格
再說他的空間一定可以讓你塞0603

轉速表LED的規格是SMD 3258或SMD PLCC(是一樣的東西只是每家的命名方式不一樣)這顆SMD 3258也可以接再LCD背光只是會有點緊而已~~~~

0918213578 發表於 2013-1-20 00:02

sharpt15 發表於 2013-1-19 23:52
我換好led了但是遇到一個問題就是上車接通電源後轉速表指針不會降到0的位置會卡在2的位置除非關電門後才 ...

就拔起來吧...
然後先不要裝指針先過電讓他跑歸零
然後再裝指針多試幾次應該就可以到對的位置...
不然就是你先接電發車等車怠速之後
對好指針往你平常怠速的位置放上去

sharpt15 發表於 2013-1-19 23:52

本文章最後由 sharpt15 於 2013-1-19 23:55 編輯

0918213578 發表於 2013-1-19 20:08
0603上得去放心!
背光模組要拆好像可以不用拆上面的LCD

我換好led了但是遇到一個問題就是上車接通電源後轉速表指針不會降到0的位置會卡在2的位置除非關電門後才會降到0,why~~~~

0918213578 發表於 2013-1-19 20:08

本文章最後由 0918213578 於 2013-1-19 20:10 編輯

0603上得去放心!
背光模組要拆好像可以不用拆上面的LCD

sharpt15 發表於 2013-1-19 20:00

0918213578 發表於 2013-1-19 19:54
應該是不會差太多....
廠商沒這麻閒去換LED規格
再說他的空間一定可以讓你塞0603

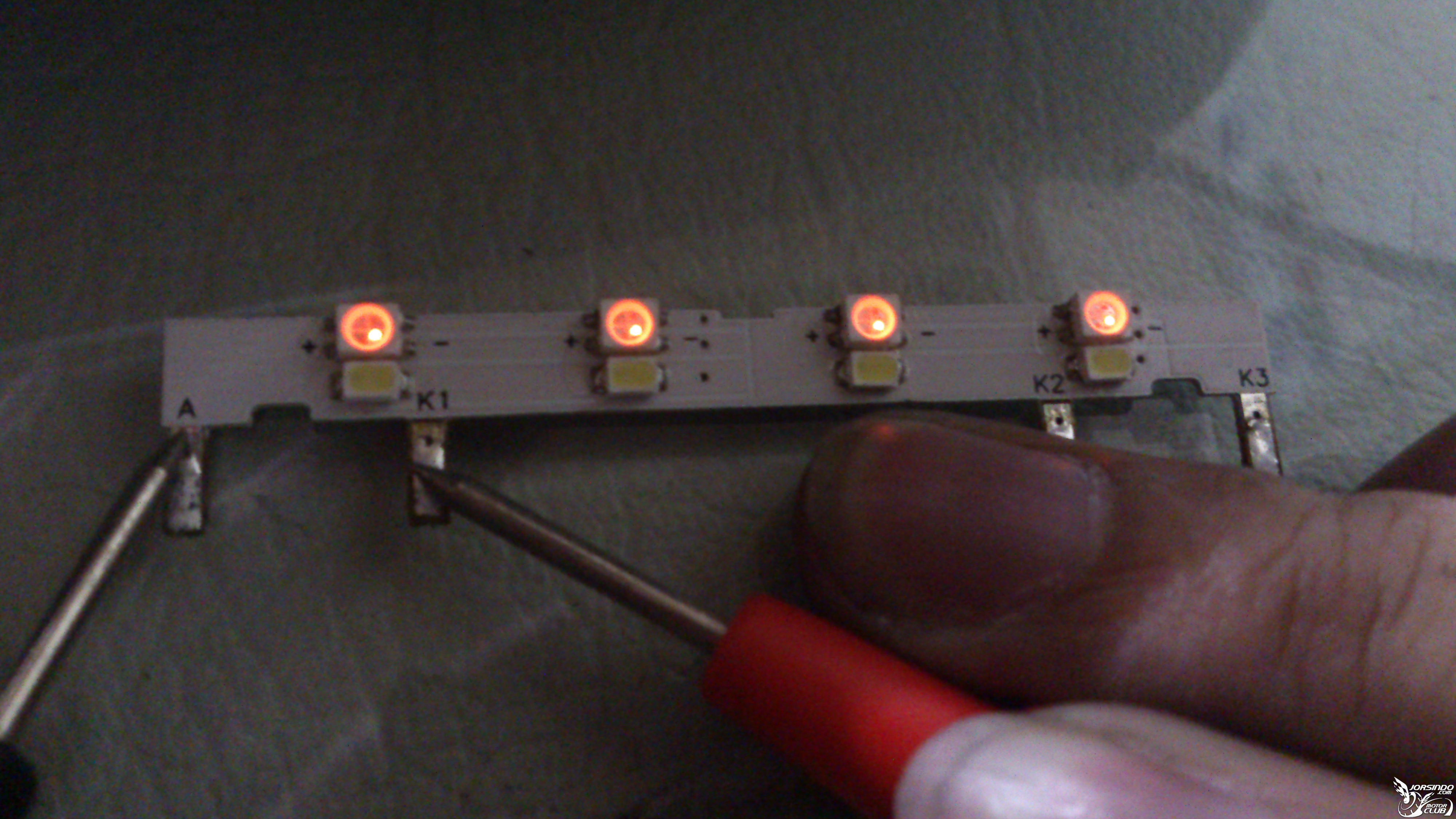

這是我這一版的轉速表的LED
五期新勁戰儀表(二代)背光拆解6000|小老婆汽機車資訊網

0918213578 發表於 2013-1-19 19:54

sharpt15 發表於 2013-1-19 19:50
我這一版的儀表板led規格好像換了不是0603喔~~~等等我就要來拆了~~~~

應該是不會差太多....
廠商沒這麻閒去換LED規格
再說他的空間一定可以讓你塞0603
