frank921911 發表於 2013-1-13 10:31
黑色經過鎖頭控制的正電源，接在那應該沒問題吧!
我要接的是雙USB車充(5V/2A)，這裝置有保險司

用焊的也OK，但為避免焊點震動分家，建議套上熱縮套管或絕緣膠布綁緊兩條線

gp1288 發表於 2013-1-12 20:04
根據板上DOWNTOWN 300i的電路圖，黑色那根應該是經過鎖頭控制的正電源(+12V)(BAT2)
但該線電流大不建議損 ...

黑色經過鎖頭控制的正電源，接在那應該沒問題吧!
我要接的是雙USB車充(5V/2A)，這裝置有保險司

之前的180也是把車充接上鎖頭的正電

我接的方法是，直接在車充的正極焊上金屬薄片，然後插入到鎖頭正電的孔位

紅色線路由電池送電過來鎖頭開啟由黑色送電出去<斷電用以防電池沒電>
你鎖頭沒開啟剩紅色有電壓,開啟後黑色線路就會送出電壓!

frank921911 發表於 2013-1-12 20:12
可是其它的線，我用三用電表去量都沒有反應~

其中有一條線是在還沒開電源的情況下，用三用電表量可以量 ...

紅白線(BAT1)永遠有電壓，詳細可以研究一下電路圖
我用7-11的iBON彩色列印，把XCITING的電路印成A3($20)，查線非常實用

該圖好像沒有HA的線(黑藍)，只有綠、黑、黑白、紅，所以可能要從其他線組下手
不然從電瓶拉專線給點菸器也可以(當然要裝保險絲)，只是沒有鎖頭控制

gp1288 發表於 2013-1-12 20:04
根據板上DOWNTOWN 300i的電路圖，黑色那根應該是經過鎖頭控制的正電源(+12V)
但該線電流大不建議損壞導線( ...

可是其它的線，我用三用電表去量都沒有反應~

其中有一條線是在還沒開電源的情況下，用三用電表量可以量到電壓

根據板上DOWNTOWN 300i的電路圖，黑色那根應該是經過鎖頭控制的正電源(+12V)(BAT2)
但該線電流大不建議損壞導線(切斷重接併接...)，建議找其他迴路
如果可以(如果鎖頭有HA的線)，我覺得找HA(雙黃燈)應該不錯，在龍頭鎖定時才會把電切掉
但可能要自己做一個接頭來插PIN腳

frank921911 發表於 2013-1-12 19:01
要用哪一種專業的工具?一般的五金行會再賣嗎?

不用啦

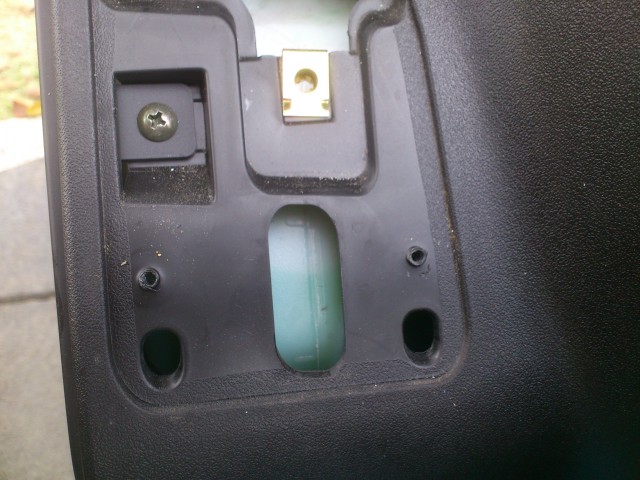

那顆螺絲把中間的柱塞從背面推出，就可以取下了

winghsieh 發表於 2013-1-12 18:49
那顆是塑膠扣要用專用工具去拆

要用哪一種專業的工具?一般的五金行會再賣嗎?

那顆是塑膠扣要用專用工具去拆
