| 圖片已重新上傳~ |
|
這..太猛了 不過話說雷霆沒有電壓錶 是殘念~ |
|
本文章最後由 swatchbrad 於 2012-6-16 02:24 編輯 我的愛車是G4,雖有三環錶,但是沒有時鐘,真的很殘念, 看到樓主的教學文,也很心動的加入改裝的行列. 首先光找這一顆三顯錶就花了很久的時間,最後在露X拍賣找到(可打"藍光LED時鐘"搜尋). 分享一下我的實際安裝照片. 因為是車用的,所以機體本身不具防水功能,以防萬一, 有使用透明卡典西德,將機體外觀全部包膜,作簡易防水,背後貼上魔鬼氈方便固定. 外形尺寸: 65mm x35mm x15mm
因為跟樓主一樣,安置於前置物箱空間,所以害怕被借走,故多接一組快速接頭,方便放入車廂收藏.
實際上車圖-時間
實際上車圖-電壓
實際上車圖-溫度

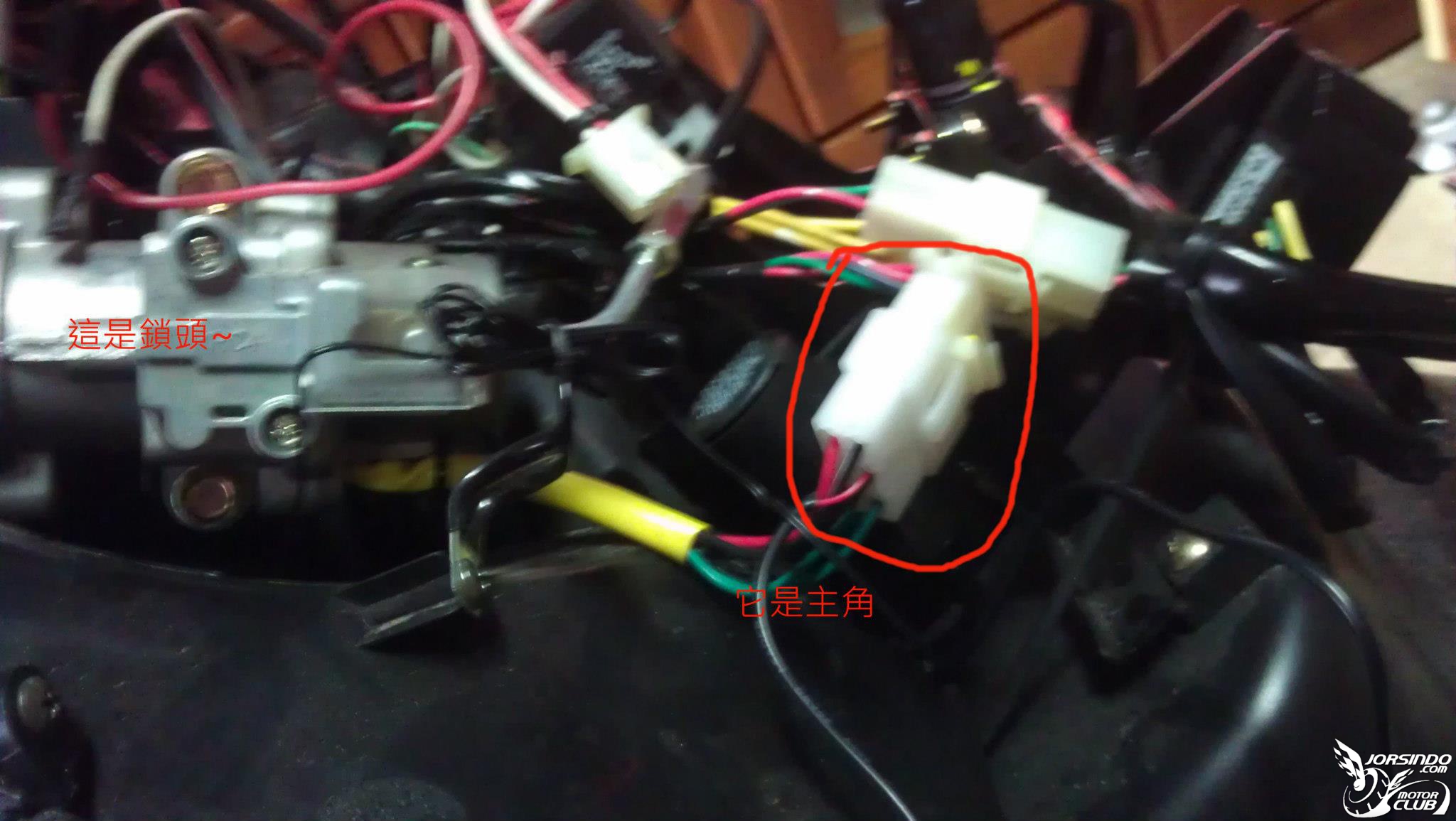

鎖頭電源接線示意圖(電壓表+紅線接鎖頭正電黑色)(電壓表-黑線接鎖頭負電綠色) 如有不了解,也可請機車行老闆接線,比較保險.
其中最花功夫的是尋找放置的位置,及如何走線及安裝, 我是在前置物箱靠近底部鑽一小孔,將快速接頭安裝於此處, 如果走線太高快速接頭會很明顯,所以要鑽低一點, 但如何低一點,就必須拆解前置物箱車殼,才有辦法鑽孔, 因拆解時,手很髒很髒,所以沒有拆解照片,簡單來說要拆很多東西, 想改裝前時,先考慮一下走線問題會比較好喲!! |
本文章最後由 gtotony0 於 2012-6-10 22:39 編輯 swatchbrad 發表於 2012-6-9 13:11 那個電壓表裡面有內建水銀電池 可記憶時間 因為接黑線 是由鎖頭控制電門 所以要轉開電源 才會顯示 KTC 發表於 2012-6-9 15:42 接電門正電..要開電門..才有電... 所以..時間會歸零..要重調.. 應該要接永正電..才不會歸零.. 上面有回答了 他的溫度只能拿來控管室溫 工作範圍-3度C~103度C |
|
接電門正電..要開電門..才有電... 所以..時間會歸零..要重調.. 應該要接永正電..才不會歸零.. 這個多合一的表..每次開..都停在時間的樣子...不會記憶最後功能... 溫度感應不知能到多少度?..原想拿來裝我的馬車..後來還是..選單純的溫度表了...
藍色油溫..紅色水溫(拆掉外殼、嵌入儀表)..都是KxSx牌 其實樓主可以試試嵌入儀表內..防水+好看.. |
| 請問一下,這樣接線,LED燈會一直亮著嗎?時間會記憶著嗎?會不會一開電門就要重新設定一次? |
|
大大可以提供下關鍵字或是網址嗎?? 小弟也想買一顆回來裝 |
| 太完美了這個!!!!! |
