原文由 like8250 於 2008-1-15 12:23 發表 請問甚麼是低波ˋ高波行態的訊號? 謝謝 |
原文由 就是塵封 於 2007-11-12 21:00 發表 y牌的那條線基本上那條訊號線是白底藍色的線 接法有3種 1.從接cdi的座上找白底藍的線(基本上它是屬於低波行態的訊號) 2.由點火線圈上正極橘色線(因車型有高波與低波行態的訊號) 3.由發電機上點火訊號線(大部分都屬於高波行態) 現今koso的轉速錶都有偵測高低行態的功能,但早期的有分是用高波還低波偵測,型態接錯一樣會有轉速訊號但轉速質準度會變差 提供你做參考,希望對你有幫助 |
|
謝謝SZ大的提點...我明天放學回家會試試看的! 示波器的話學校才有= =所以就是找出點火線圈是嗎?! |
|
以迅光來講,應該設缸數為 1 ,點火信號 2 行程(每轉點火一次) 我以前三冠王接 KOSO 數位轉速錶就是這樣設才正確  (因為一般四行程的車其實也是每轉點火一次,每二次有一次是空點火) 說明書所提到的 一. 應該是脈波信號線,二. 是全晶式點火控制線, 你應該找 一. ,最好能搭配三用電錶或示波器來找,Y 牌車小弟不熟, 如果是 K 牌/S 牌車就能教你直接看線色了  |
|
這兩篇我都看過拉~ 找了好久還是不知道CDI長怎樣 所以我才會發文的! 目前電壓方面已經OK~ 現在差轉速部分! 說明書它是這麼寫的: 9.如何找到我們需要的信號線? 一.透過萬用電表測量:點火脈衝信號的頻率會隨發動機轉速的提升而提高，因此可以通過萬用表直流電壓檔對地線測量有可能的信號線(非高壓)，如果測得的電壓會隨轉速變化，則該信號線可做轉速測量信號線。 二.通過電路導線特徵找 (1)找缸線:直接連接到引擎火星塞的線較鋼線，這是點火的高壓線，線徑很粗的，幾缸的發動機就對應幾根缸線，根據以上特徵找到缸線應該是很容易的。 (2)找高壓線圈:由於點火系統有待分電器和不帶分電器的區別，下面分別介紹: (A)對待分電器的點火系統:缸線的一端連接到火星塞，另外一端連接到分電器，分電器上除了幾根缸線外還有一根粗的高壓線就來自高壓線圈，高壓線圈上另外有兩根細的輸入線，一根是正極一根是負極，信號就是從富及上取的(可用三用表確認。開啟電門鑰匙時，正極有12V，要接的是負極)。 (B)對不帶電器的點火系統:缸線的另一端直接連接到高壓線圈上或者是一體成型的高壓模組上，高壓線圈上或是一體成型的高壓模組上一般有三根戲的輸入線，一根式電源，另外兩根均可以作為信號線，取其中任意一根就可以了，但這時須注意，由於我們取的是點火信號中的一半(二條線其中之一)，所以在設置分頻值時和帶電器的不一樣，比如帶分電器的4缸車分頻值設為2，如果不帶的話就應該設為1。 |
|
以下這二篇是我有印象有改電子電壓表+轉速表的: 樓主真的有爬文? 第一篇有說怎麼接呀!照片或許不是很清楚, 但是自己還是可以try try 看 :) [ 本文最後由 Rox 於 2007-11-12 17:20 編輯 ] |
|
那是要裝在機車上的= = 看來我還是打的不清楚... 改天再用相機清楚的拍攝實物給網上大大看! |
原文由 shouzama3380 於 2007-11-8 21:30 發表 喔... 我看到了! 還照的不是很清楚. |
|

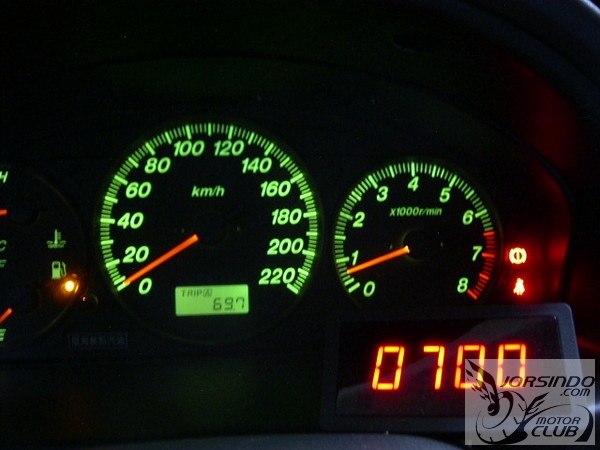

剛開始我也是這樣想  不過重點是右下方那顆七段顯示 0700 (RPM?) 的錶吧 話說回來,車主應該是 DEMO 用,車子本身都有 RPM 錶了還裝那個  |
