求助!!之前問題已解決但我又遇到問題了電容正負??

瀏覽數: 8484 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

文章模式

adbbckf7799

發表時間: 2007-10-21 15:36

正文摘要:

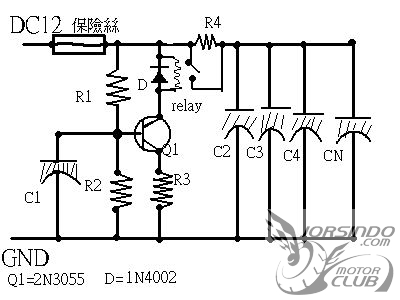

我買的麥拉電容跟金屬皮膜電容2隻腳都一樣長請問大大如何分正負因為我想自己做逆電流我在熊版找到一張電路圖因為不能下載圖片所以小弟都用畫的但是我看不懂繼電器跟電晶體的接法我有爬過文了但是都沒有8腳繼電 ...

回覆

sungshu 發表於 2007-10-23 09:31

麥拉電容跟金屬皮膜電容2隻腳都一樣長
沒有分正負~~@@
濾波用
隨你高興怎麼接

adbbckf7799 發表於 2007-10-21 22:50

我發表一整天.....等了一整天終於有人幫我解答
真的是太感謝您了!!!!
我馬上動工

ADM 發表於 2007-10-21 21:21

看起來緩啟動電路~
這繼電器應該是單刀雙閘的.4002的兩邊接腳7.跟腳8.方向沒關希(4002方向不能錯)
然後因為是雙閘.所以並連來用.可過電流會大些.A(12並).B(34並).C(56並.)
看圖無通電時AC相通.通電BC相通.所以可以C接輸入.B接輸出.BC之間接R4

3055的話R1-R2那邊接B腳.R3接E.4002接C
就這樣~
[ 本文最後由 ADM 於 2007-10-21 21:25 編輯 ]
